PROJEKT WYKONAWCZY PROJEKT INSTALACJI MECHANICZNYCH. Rewizja D. INWESTYCJA: Pomieszczenie repozytorium cyfrowego

Transkrypt

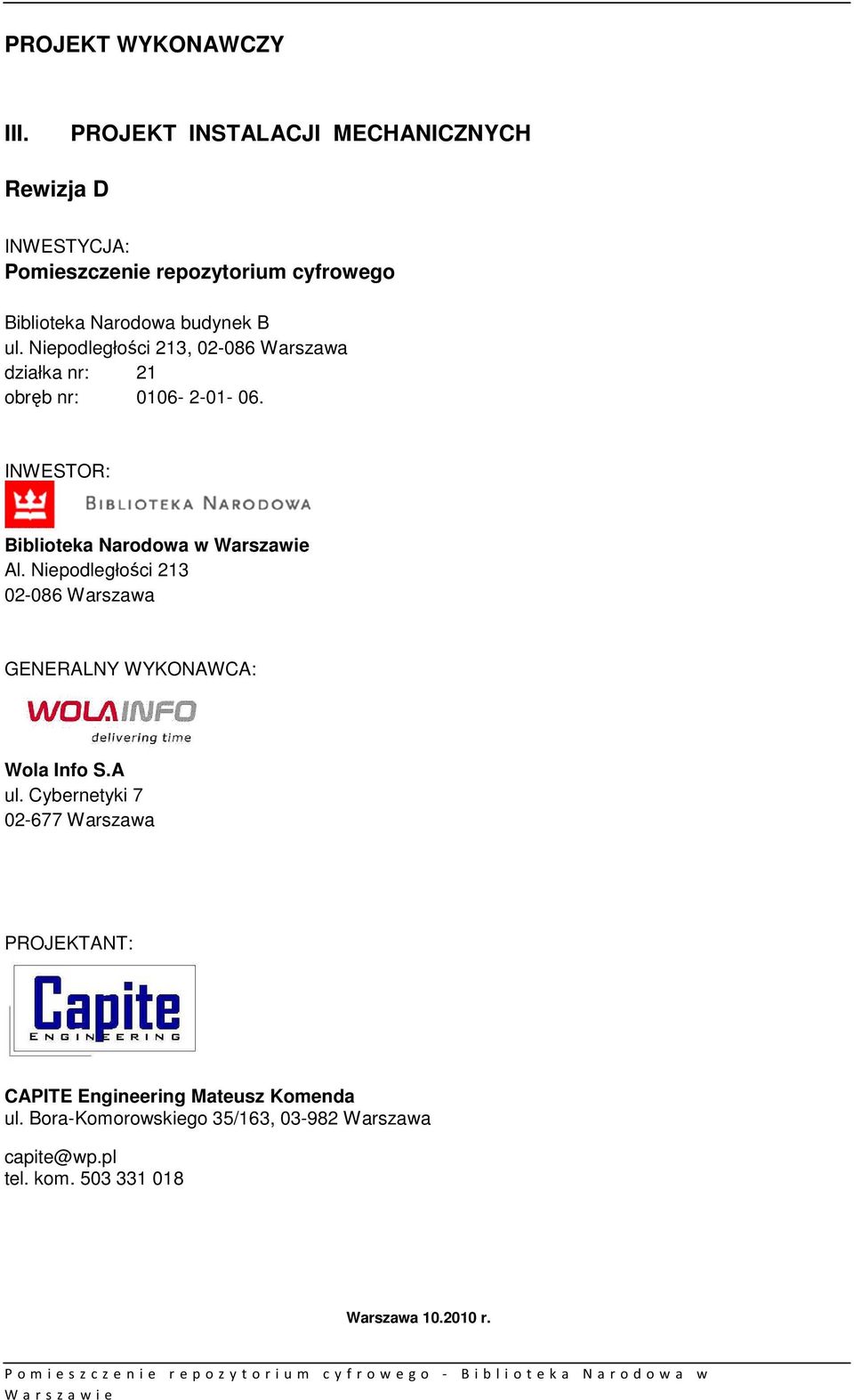

1 PROJEKT WYKONAWCZY III. PROJEKT INSTALACJI MECHANICZNYCH Rewizja D INWESTYCJA: Pomieszczenie repozytorium cyfrowego Biblioteka Narodowa budynek B ul. Niepodległości 213, Warszawa działka nr: 21 obręb nr: INWESTOR: Biblioteka Narodowa w Warszawie Al. Niepodległości Warszawa GENERALNY WYKONAWCA: Wola Info S.A ul. Cybernetyki Warszawa PROJEKTANT: CAPITE Engineering Mateusz Komenda ul. Bora-Komorowskiego 35/163, Warszawa capite@wp.pl tel. kom Warszawa r.

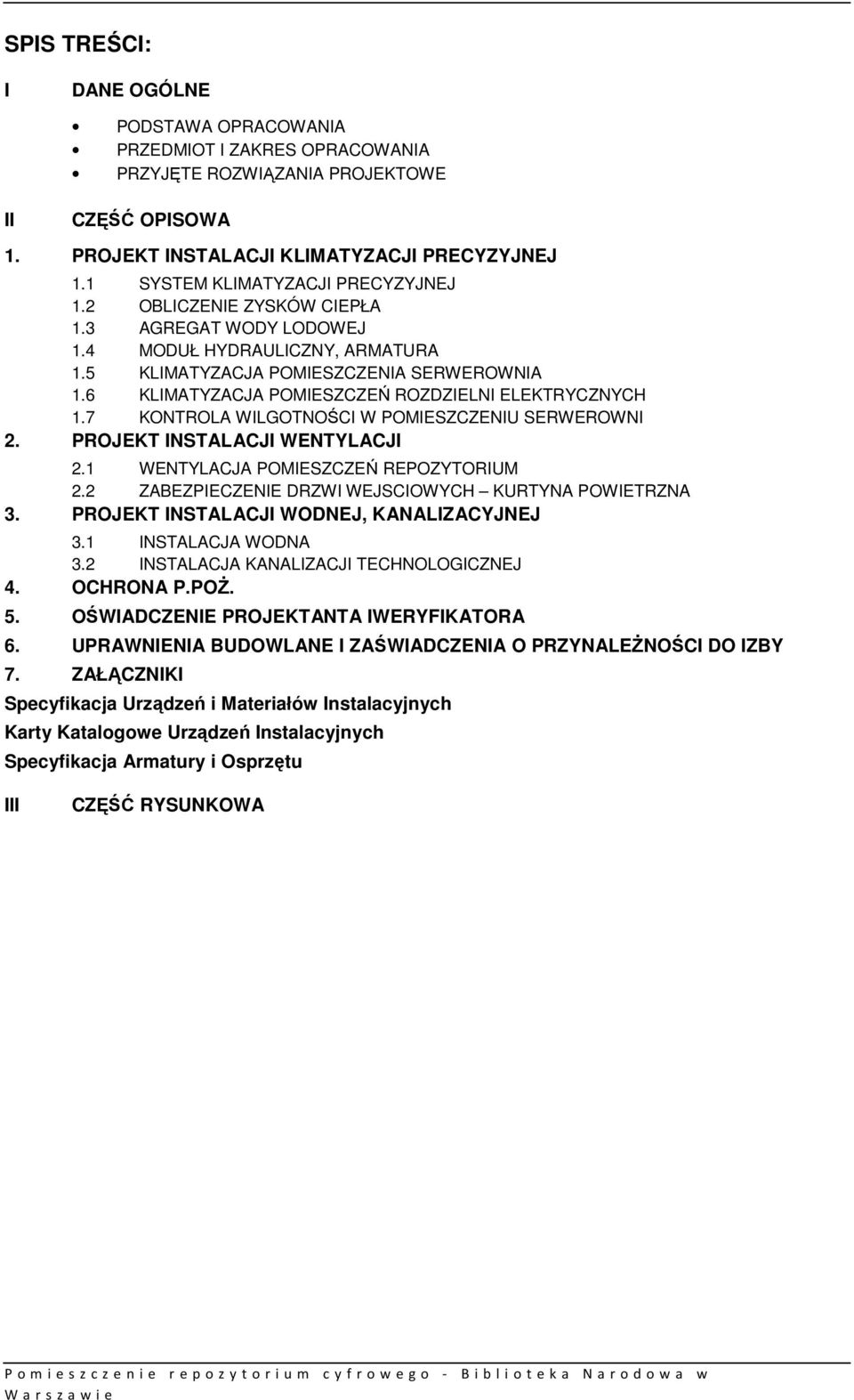

2 SPIS TREŚCI: I DANE OGÓLNE PODSTAWA OPRACOWANIA PRZEDMIOT I ZAKRES OPRACOWANIA PRZYJĘTE ROZWIĄZANIA PROJEKTOWE II CZĘŚĆ OPISOWA 1. PROJEKT INSTALACJI KLIMATYZACJI PRECYZYJNEJ 1.1 SYSTEM KLIMATYZACJI PRECYZYJNEJ 1.2 OBLICZENIE ZYSKÓW CIEPŁA 1.3 AGREGAT WODY LODOWEJ 1.4 MODUŁ HYDRAULICZNY, ARMATURA 1.5 KLIMATYZACJA POMIESZCZENIA SERWEROWNIA 1.6 KLIMATYZACJA POMIESZCZEŃ ROZDZIELNI ELEKTRYCZNYCH 1.7 KONTROLA WILGOTNOŚCI W POMIESZCZENIU SERWEROWNI 2. PROJEKT INSTALACJI WENTYLACJI 2.1 WENTYLACJA POMIESZCZEŃ REPOZYTORIUM 2.2 ZABEZPIECZENIE DRZWI WEJSCIOWYCH KURTYNA POWIETRZNA 3. PROJEKT INSTALACJI WODNEJ, KANALIZACYJNEJ 3.1 INSTALACJA WODNA 3.2 INSTALACJA KANALIZACJI TECHNOLOGICZNEJ 4. OCHRONA P.POŻ. 5. OŚWIADCZENIE PROJEKTANTA IWERYFIKATORA 6. UPRAWNIENIA BUDOWLANE I ZAŚWIADCZENIA O PRZYNALEŻNOŚCI DO IZBY 7. ZAŁĄCZNIKI Specyfikacja Urządzeń i Materiałów Instalacyjnych Karty Katalogowe Urządzeń Instalacyjnych Specyfikacja Armatury i Osprzętu III CZĘŚĆ RYSUNKOWA

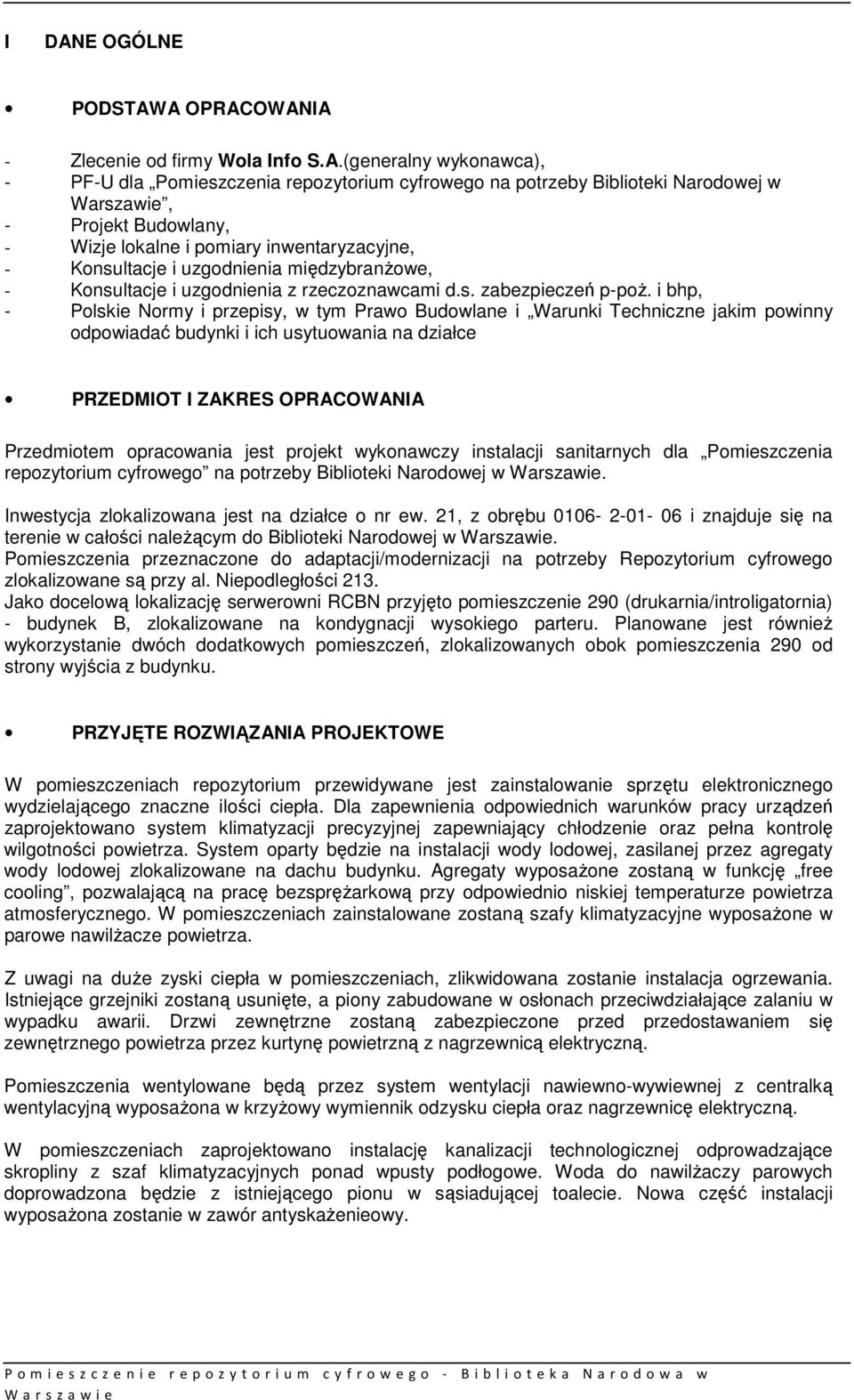

3 I DANE OGÓLNE PODSTAWA OPRACOWANIA - Zlecenie od firmy Wola Info S.A.(generalny wykonawca), - PF-U dla Pomieszczenia repozytorium cyfrowego na potrzeby Biblioteki Narodowej w Warszawie, - Projekt Budowlany, - Wizje lokalne i pomiary inwentaryzacyjne, - Konsultacje i uzgodnienia międzybranżowe, - Konsultacje i uzgodnienia z rzeczoznawcami d.s. zabezpieczeń p-poż. i bhp, - Polskie Normy i przepisy, w tym Prawo Budowlane i Warunki Techniczne jakim powinny odpowiadać budynki i ich usytuowania na działce PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem opracowania jest projekt wykonawczy instalacji sanitarnych dla Pomieszczenia repozytorium cyfrowego na potrzeby Biblioteki Narodowej w Warszawie. Inwestycja zlokalizowana jest na działce o nr ew. 21, z obrębu i znajduje się na terenie w całości należącym do Biblioteki Narodowej w Warszawie. Pomieszczenia przeznaczone do adaptacji/modernizacji na potrzeby Repozytorium cyfrowego zlokalizowane są przy al. Niepodległości 213. Jako docelową lokalizację serwerowni RCBN przyjęto pomieszczenie 290 (drukarnia/introligatornia) - budynek B, zlokalizowane na kondygnacji wysokiego parteru. Planowane jest również wykorzystanie dwóch dodatkowych pomieszczeń, zlokalizowanych obok pomieszczenia 290 od strony wyjścia z budynku. PRZYJĘTE ROZWIĄZANIA PROJEKTOWE W pomieszczeniach repozytorium przewidywane jest zainstalowanie sprzętu elektronicznego wydzielającego znaczne ilości ciepła. Dla zapewnienia odpowiednich warunków pracy urządzeń zaprojektowano system klimatyzacji precyzyjnej zapewniający chłodzenie oraz pełna kontrolę wilgotności powietrza. System oparty będzie na instalacji wody lodowej, zasilanej przez agregaty wody lodowej zlokalizowane na dachu budynku. Agregaty wyposażone zostaną w funkcję free cooling, pozwalającą na pracę bezsprężarkową przy odpowiednio niskiej temperaturze powietrza atmosferycznego. W pomieszczeniach zainstalowane zostaną szafy klimatyzacyjne wyposażone w parowe nawilżacze powietrza. Z uwagi na duże zyski ciepła w pomieszczeniach, zlikwidowana zostanie instalacja ogrzewania. Istniejące grzejniki zostaną usunięte, a piony zabudowane w osłonach przeciwdziałające zalaniu w wypadku awarii. Drzwi zewnętrzne zostaną zabezpieczone przed przedostawaniem się zewnętrznego powietrza przez kurtynę powietrzną z nagrzewnicą elektryczną. Pomieszczenia wentylowane będą przez system wentylacji nawiewno-wywiewnej z centralką wentylacyjną wyposażona w krzyżowy wymiennik odzysku ciepła oraz nagrzewnicę elektryczną. W pomieszczeniach zaprojektowano instalację kanalizacji technologicznej odprowadzające skropliny z szaf klimatyzacyjnych ponad wpusty podłogowe. Woda do nawilżaczy parowych doprowadzona będzie z istniejącego pionu w sąsiadującej toalecie. Nowa część instalacji wyposażona zostanie w zawór antyskażenieowy.

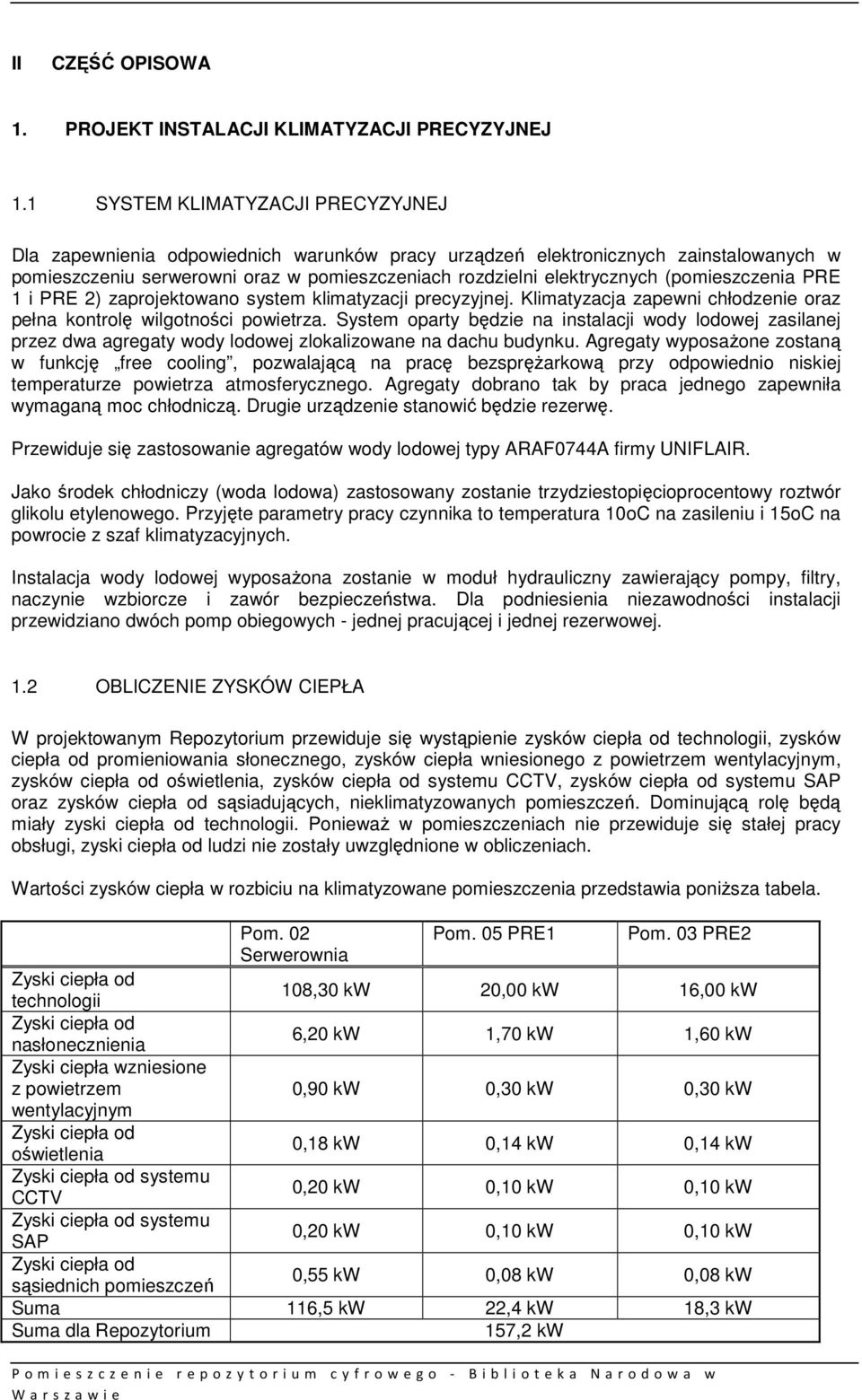

4 II CZĘŚĆ OPISOWA 1. PROJEKT INSTALACJI KLIMATYZACJI PRECYZYJNEJ 1.1 SYSTEM KLIMATYZACJI PRECYZYJNEJ Dla zapewnienia odpowiednich warunków pracy urządzeń elektronicznych zainstalowanych w pomieszczeniu serwerowni oraz w pomieszczeniach rozdzielni elektrycznych (pomieszczenia PRE 1 i PRE 2) zaprojektowano system klimatyzacji precyzyjnej. Klimatyzacja zapewni chłodzenie oraz pełna kontrolę wilgotności powietrza. System oparty będzie na instalacji wody lodowej zasilanej przez dwa agregaty wody lodowej zlokalizowane na dachu budynku. Agregaty wyposażone zostaną w funkcję free cooling, pozwalającą na pracę bezsprężarkową przy odpowiednio niskiej temperaturze powietrza atmosferycznego. Agregaty dobrano tak by praca jednego zapewniła wymaganą moc chłodniczą. Drugie urządzenie stanowić będzie rezerwę. Przewiduje się zastosowanie agregatów wody lodowej typy ARAF0744A firmy UNIFLAIR. Jako środek chłodniczy (woda lodowa) zastosowany zostanie trzydziestopięcioprocentowy roztwór glikolu etylenowego. Przyjęte parametry pracy czynnika to temperatura 10oC na zasileniu i 15oC na powrocie z szaf klimatyzacyjnych. Instalacja wody lodowej wyposażona zostanie w moduł hydrauliczny zawierający pompy, filtry, naczynie wzbiorcze i zawór bezpieczeństwa. Dla podniesienia niezawodności instalacji przewidziano dwóch pomp obiegowych - jednej pracującej i jednej rezerwowej. 1.2 OBLICZENIE ZYSKÓW CIEPŁA W projektowanym Repozytorium przewiduje się wystąpienie zysków ciepła od technologii, zysków ciepła od promieniowania słonecznego, zysków ciepła wniesionego z powietrzem wentylacyjnym, zysków ciepła od oświetlenia, zysków ciepła od systemu CCTV, zysków ciepła od systemu SAP oraz zysków ciepła od sąsiadujących, nieklimatyzowanych pomieszczeń. Dominującą rolę będą miały zyski ciepła od technologii. Ponieważ w pomieszczeniach nie przewiduje się stałej pracy obsługi, zyski ciepła od ludzi nie zostały uwzględnione w obliczeniach. Wartości zysków ciepła w rozbiciu na klimatyzowane pomieszczenia przedstawia poniższa tabela. Pom. 02 Pom. 05 PRE1 Pom. 03 PRE2 Serwerownia Zyski ciepła od technologii 108,30 kw 20,00 kw 16,00 kw Zyski ciepła od nasłonecznienia 6,20 kw 1,70 kw 1,60 kw Zyski ciepła wzniesione z powietrzem 0,90 kw 0,30 kw 0,30 kw wentylacyjnym Zyski ciepła od oświetlenia 0,18 kw 0,14 kw 0,14 kw Zyski ciepła od systemu CCTV 0,20 kw 0,10 kw 0,10 kw Zyski ciepła od systemu SAP 0,20 kw 0,10 kw 0,10 kw Zyski ciepła od sąsiednich pomieszczeń 0,55 kw 0,08 kw 0,08 kw Suma 116,5 kw 22,4 kw 18,3 kw Suma dla Repozytorium 157,2 kw

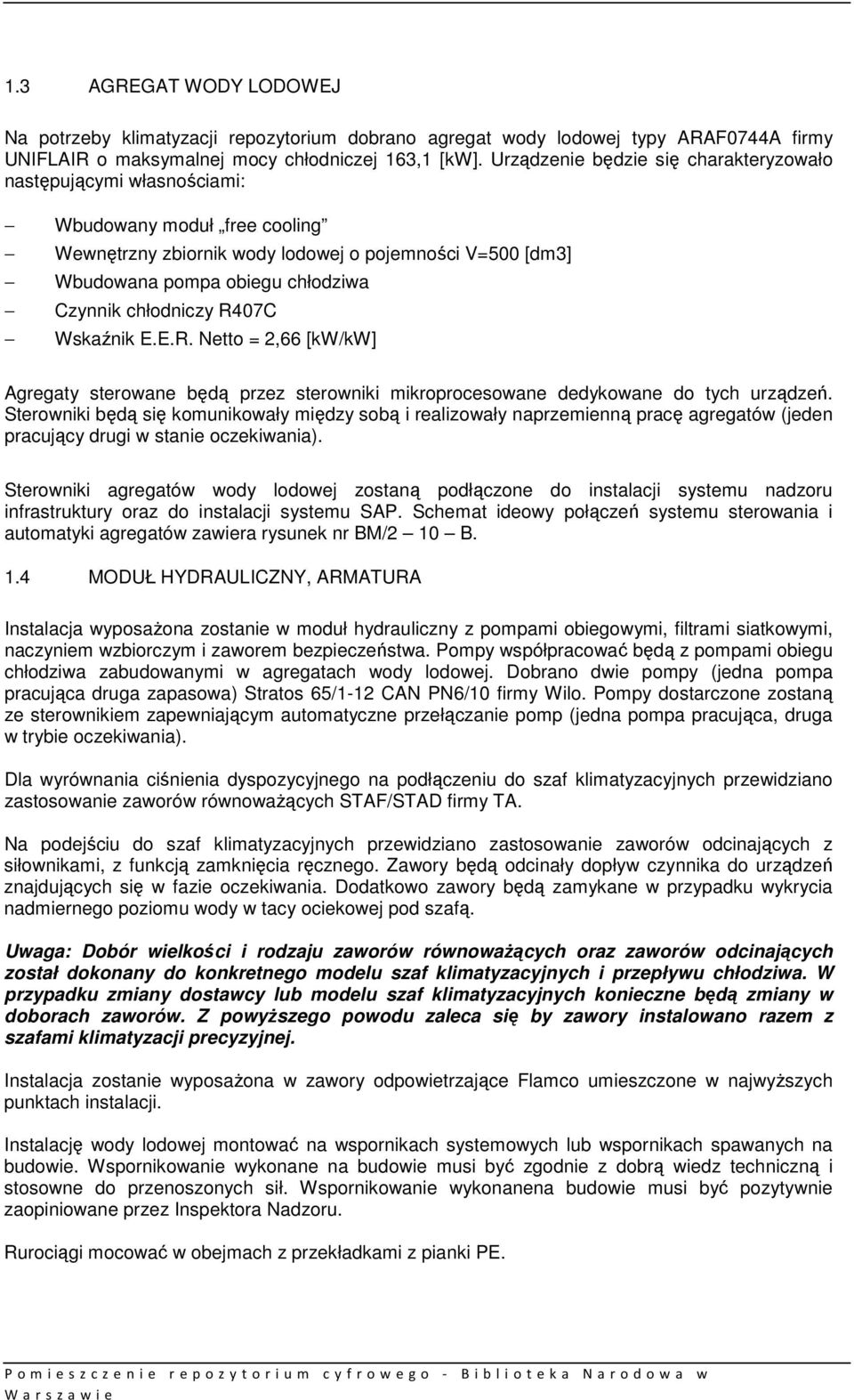

5 1.3 AGREGAT WODY LODOWEJ Na potrzeby klimatyzacji repozytorium dobrano agregat wody lodowej typy ARAF0744A firmy UNIFLAIR o maksymalnej mocy chłodniczej 163,1 [kw]. Urządzenie będzie się charakteryzowało następującymi własnościami: Wbudowany moduł free cooling Wewnętrzny zbiornik wody lodowej o pojemności V=500 [dm3] Wbudowana pompa obiegu chłodziwa Czynnik chłodniczy R407C Wskaźnik E.E.R. Netto = 2,66 [kw/kw] Agregaty sterowane będą przez sterowniki mikroprocesowane dedykowane do tych urządzeń. Sterowniki będą się komunikowały między sobą i realizowały naprzemienną pracę agregatów (jeden pracujący drugi w stanie oczekiwania). Sterowniki agregatów wody lodowej zostaną podłączone do instalacji systemu nadzoru infrastruktury oraz do instalacji systemu SAP. Schemat ideowy połączeń systemu sterowania i automatyki agregatów zawiera rysunek nr BM/2 10 B. 1.4 MODUŁ HYDRAULICZNY, ARMATURA Instalacja wyposażona zostanie w moduł hydrauliczny z pompami obiegowymi, filtrami siatkowymi, naczyniem wzbiorczym i zaworem bezpieczeństwa. Pompy współpracować będą z pompami obiegu chłodziwa zabudowanymi w agregatach wody lodowej. Dobrano dwie pompy (jedna pompa pracująca druga zapasowa) Stratos 65/1-12 CAN PN6/10 firmy Wilo. Pompy dostarczone zostaną ze sterownikiem zapewniającym automatyczne przełączanie pomp (jedna pompa pracująca, druga w trybie oczekiwania). Dla wyrównania ciśnienia dyspozycyjnego na podłączeniu do szaf klimatyzacyjnych przewidziano zastosowanie zaworów równoważących STAF/STAD firmy TA. Na podejściu do szaf klimatyzacyjnych przewidziano zastosowanie zaworów odcinających z siłownikami, z funkcją zamknięcia ręcznego. Zawory będą odcinały dopływ czynnika do urządzeń znajdujących się w fazie oczekiwania. Dodatkowo zawory będą zamykane w przypadku wykrycia nadmiernego poziomu wody w tacy ociekowej pod szafą. Uwaga: Dobór wielkości i rodzaju zaworów równoważących oraz zaworów odcinających został dokonany do konkretnego modelu szaf klimatyzacyjnych i przepływu chłodziwa. W przypadku zmiany dostawcy lub modelu szaf klimatyzacyjnych konieczne będą zmiany w doborach zaworów. Z powyższego powodu zaleca się by zawory instalowano razem z szafami klimatyzacji precyzyjnej. Instalacja zostanie wyposażona w zawory odpowietrzające Flamco umieszczone w najwyższych punktach instalacji. Instalację wody lodowej montować na wspornikach systemowych lub wspornikach spawanych na budowie. Wspornikowanie wykonane na budowie musi być zgodnie z dobrą wiedz techniczną i stosowne do przenoszonych sił. Wspornikowanie wykonanena budowie musi być pozytywnie zaopiniowane przez Inspektora Nadzoru. Rurociągi mocować w obejmach z przekładkami z pianki PE.

6 Dobór naczynia wzbiorczego dla instalacji glikolowej (zgodnie z PN-B-02414): - Pojemność użytkowa naczynia wzbiorczego: Vu = V*ρ1* V V = 2.7m 3 ρ1 = 1052kg/m 3 V = 0.024dm 3 /kg Vu = 68.2l - Pojemność naczynia wzbiorczego: Vn = Vu*[(pmax+1)/(pmax-p)] Vu=68.2l pmax=3.0bar p=pst+0.2 pst=0.3bar p=0.5bar Vn=109l - Przyjęto naczynie wzbiorcze przeponowe: - Reflex NG pojemność nominalna: 140l - dopuszczalne ciśnienie pracy: 6 bar - przyłącze 1 Rura wzbiorcza: d = 0.7*(Vu) 1/2 d = 5.8mm Wymagana przez producenta urządzenia, średnica rury wzbiorczej d=25mm Dobór zaworu bezpieczeństwa dla instalacji glikolowej - Przepustowość zaworu bezpieczeństwa: M=0.44V [kg/s] M=1,19 kg/s - Najmniejsza wewnętrzna średnica króćca dopływowego zaworu: d0 = 54 α c M p 1 ρ [ mm]

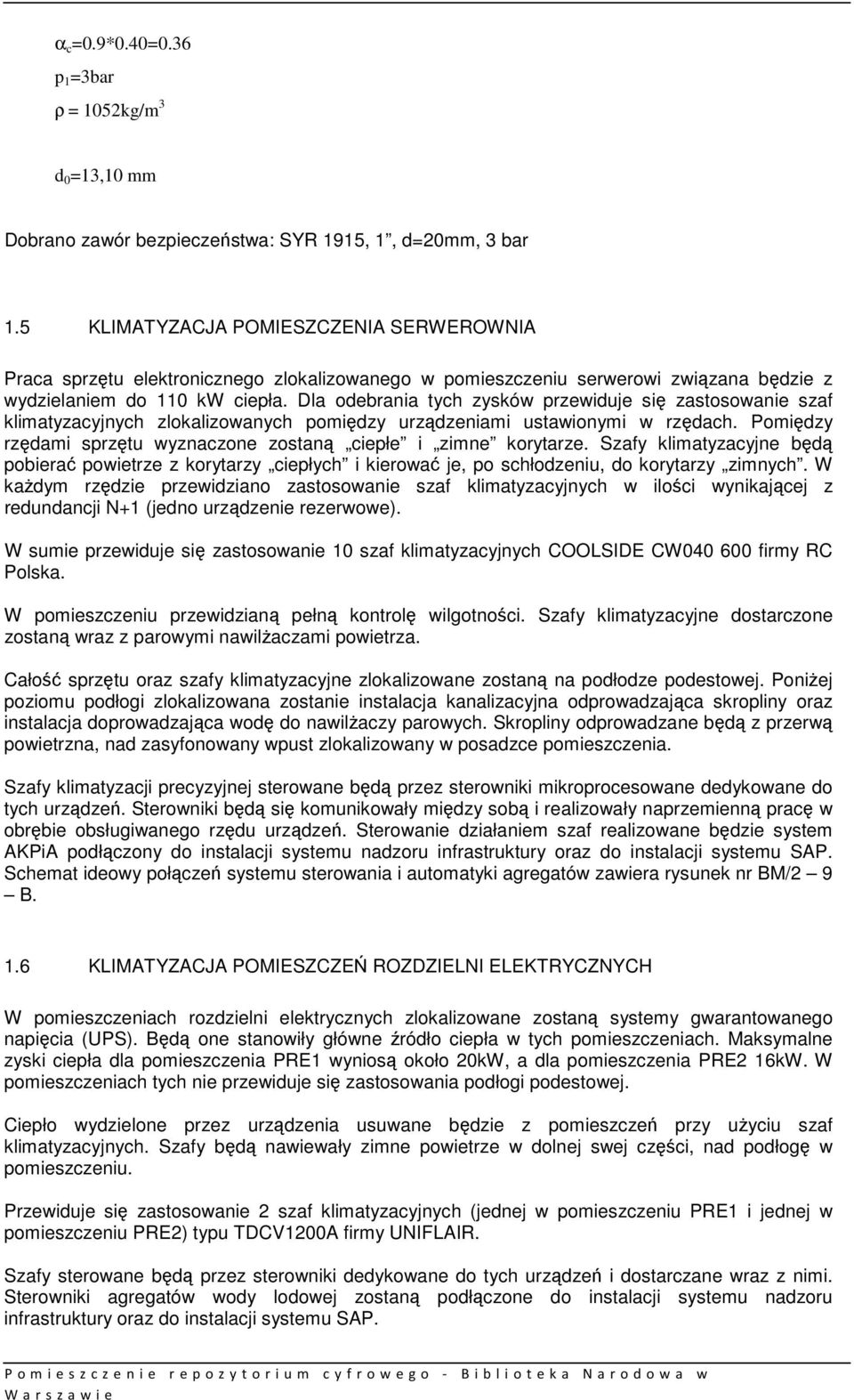

7 α c =0.9*0.40=0.36 p 1 =3bar ρ = 1052kg/m 3 d 0 =13,10 mm Dobrano zawór bezpieczeństwa: SYR 1915, 1, d=20mm, 3 bar 1.5 KLIMATYZACJA POMIESZCZENIA SERWEROWNIA Praca sprzętu elektronicznego zlokalizowanego w pomieszczeniu serwerowi związana będzie z wydzielaniem do 110 kw ciepła. Dla odebrania tych zysków przewiduje się zastosowanie szaf klimatyzacyjnych zlokalizowanych pomiędzy urządzeniami ustawionymi w rzędach. Pomiędzy rzędami sprzętu wyznaczone zostaną ciepłe i zimne korytarze. Szafy klimatyzacyjne będą pobierać powietrze z korytarzy ciepłych i kierować je, po schłodzeniu, do korytarzy zimnych. W każdym rzędzie przewidziano zastosowanie szaf klimatyzacyjnych w ilości wynikającej z redundancji N+1 (jedno urządzenie rezerwowe). W sumie przewiduje się zastosowanie 10 szaf klimatyzacyjnych COOLSIDE CW firmy RC Polska. W pomieszczeniu przewidzianą pełną kontrolę wilgotności. Szafy klimatyzacyjne dostarczone zostaną wraz z parowymi nawilżaczami powietrza. Całość sprzętu oraz szafy klimatyzacyjne zlokalizowane zostaną na podłodze podestowej. Poniżej poziomu podłogi zlokalizowana zostanie instalacja kanalizacyjna odprowadzająca skropliny oraz instalacja doprowadzająca wodę do nawilżaczy parowych. Skropliny odprowadzane będą z przerwą powietrzna, nad zasyfonowany wpust zlokalizowany w posadzce pomieszczenia. Szafy klimatyzacji precyzyjnej sterowane będą przez sterowniki mikroprocesowane dedykowane do tych urządzeń. Sterowniki będą się komunikowały między sobą i realizowały naprzemienną pracę w obrębie obsługiwanego rzędu urządzeń. Sterowanie działaniem szaf realizowane będzie system AKPiA podłączony do instalacji systemu nadzoru infrastruktury oraz do instalacji systemu SAP. Schemat ideowy połączeń systemu sterowania i automatyki agregatów zawiera rysunek nr BM/2 9 B. 1.6 KLIMATYZACJA POMIESZCZEŃ ROZDZIELNI ELEKTRYCZNYCH W pomieszczeniach rozdzielni elektrycznych zlokalizowane zostaną systemy gwarantowanego napięcia (UPS). Będą one stanowiły główne źródło ciepła w tych pomieszczeniach. Maksymalne zyski ciepła dla pomieszczenia PRE1 wyniosą około 20kW, a dla pomieszczenia PRE2 16kW. W pomieszczeniach tych nie przewiduje się zastosowania podłogi podestowej. Ciepło wydzielone przez urządzenia usuwane będzie z pomieszczeń przy użyciu szaf klimatyzacyjnych. Szafy będą nawiewały zimne powietrze w dolnej swej części, nad podłogę w pomieszczeniu. Przewiduje się zastosowanie 2 szaf klimatyzacyjnych (jednej w pomieszczeniu PRE1 i jednej w pomieszczeniu PRE2) typu TDCV1200A firmy UNIFLAIR. Szafy sterowane będą przez sterowniki dedykowane do tych urządzeń i dostarczane wraz z nimi. Sterowniki agregatów wody lodowej zostaną podłączone do instalacji systemu nadzoru infrastruktury oraz do instalacji systemu SAP.

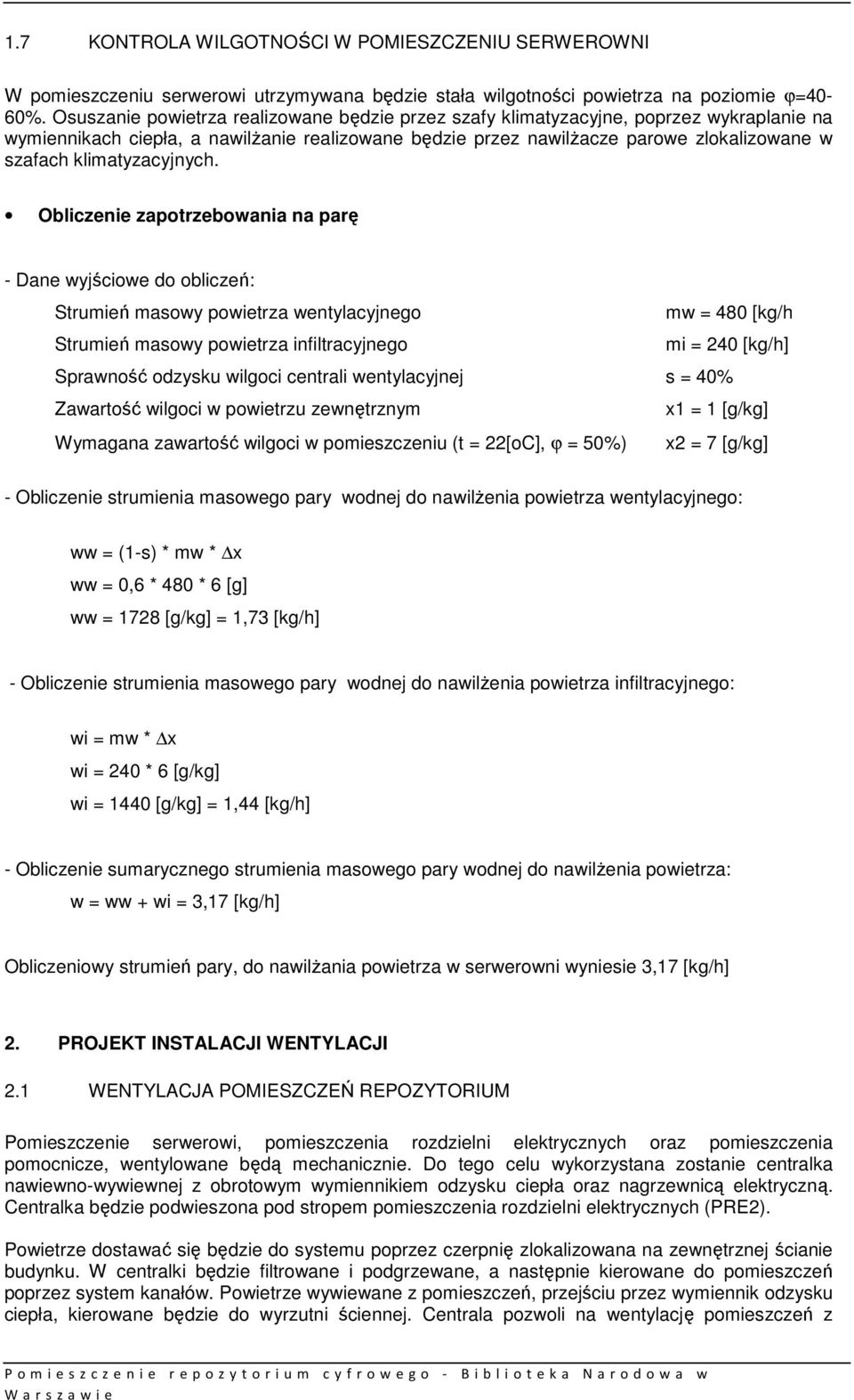

8 1.7 KONTROLA WILGOTNOŚCI W POMIESZCZENIU SERWEROWNI W pomieszczeniu serwerowi utrzymywana będzie stała wilgotności powietrza na poziomie ϕ=40-60%. Osuszanie powietrza realizowane będzie przez szafy klimatyzacyjne, poprzez wykraplanie na wymiennikach ciepła, a nawilżanie realizowane będzie przez nawilżacze parowe zlokalizowane w szafach klimatyzacyjnych. Obliczenie zapotrzebowania na parę - Dane wyjściowe do obliczeń: Strumień masowy powietrza wentylacyjnego mw = 480 [kg/h Strumień masowy powietrza infiltracyjnego mi = 240 [kg/h] Sprawność odzysku wilgoci centrali wentylacyjnej s = 40% Zawartość wilgoci w powietrzu zewnętrznym x1 = 1 [g/kg] Wymagana zawartość wilgoci w pomieszczeniu (t = 22[oC], ϕ = 50%) x2 = 7 [g/kg] - Obliczenie strumienia masowego pary wodnej do nawilżenia powietrza wentylacyjnego: ww = (1-s) * mw * x ww = 0,6 * 480 * 6 [g] ww = 1728 [g/kg] = 1,73 [kg/h] - Obliczenie strumienia masowego pary wodnej do nawilżenia powietrza infiltracyjnego: wi = mw * x wi = 240 * 6 [g/kg] wi = 1440 [g/kg] = 1,44 [kg/h] - Obliczenie sumarycznego strumienia masowego pary wodnej do nawilżenia powietrza: w = ww + wi = 3,17 [kg/h] Obliczeniowy strumień pary, do nawilżania powietrza w serwerowni wyniesie 3,17 [kg/h] 2. PROJEKT INSTALACJI WENTYLACJI 2.1 WENTYLACJA POMIESZCZEŃ REPOZYTORIUM Pomieszczenie serwerowi, pomieszczenia rozdzielni elektrycznych oraz pomieszczenia pomocnicze, wentylowane będą mechanicznie. Do tego celu wykorzystana zostanie centralka nawiewno-wywiewnej z obrotowym wymiennikiem odzysku ciepła oraz nagrzewnicą elektryczną. Centralka będzie podwieszona pod stropem pomieszczenia rozdzielni elektrycznych (PRE2). Powietrze dostawać się będzie do systemu poprzez czerpnię zlokalizowana na zewnętrznej ścianie budynku. W centralki będzie filtrowane i podgrzewane, a następnie kierowane do pomieszczeń poprzez system kanałów. Powietrze wywiewane z pomieszczeń, przejściu przez wymiennik odzysku ciepła, kierowane będzie do wyrzutni ściennej. Centrala pozwoli na wentylację pomieszczeń z

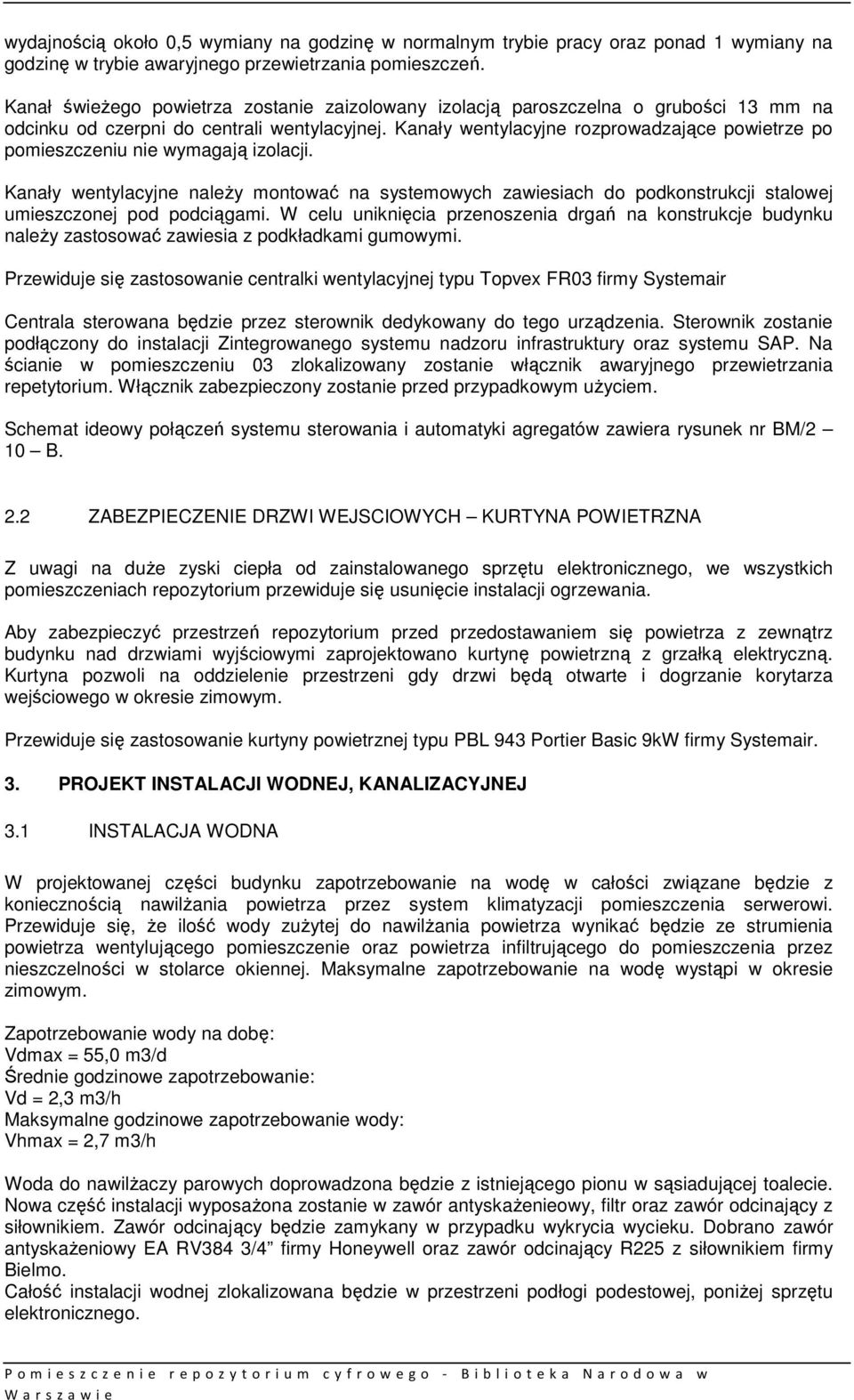

9 wydajnością około 0,5 wymiany na godzinę w normalnym trybie pracy oraz ponad 1 wymiany na godzinę w trybie awaryjnego przewietrzania pomieszczeń. Kanał świeżego powietrza zostanie zaizolowany izolacją paroszczelna o grubości 13 mm na odcinku od czerpni do centrali wentylacyjnej. Kanały wentylacyjne rozprowadzające powietrze po pomieszczeniu nie wymagają izolacji. Kanały wentylacyjne należy montować na systemowych zawiesiach do podkonstrukcji stalowej umieszczonej pod podciągami. W celu uniknięcia przenoszenia drgań na konstrukcje budynku należy zastosować zawiesia z podkładkami gumowymi. Przewiduje się zastosowanie centralki wentylacyjnej typu Topvex FR03 firmy Systemair Centrala sterowana będzie przez sterownik dedykowany do tego urządzenia. Sterownik zostanie podłączony do instalacji Zintegrowanego systemu nadzoru infrastruktury oraz systemu SAP. Na ścianie w pomieszczeniu 03 zlokalizowany zostanie włącznik awaryjnego przewietrzania repetytorium. Włącznik zabezpieczony zostanie przed przypadkowym użyciem. Schemat ideowy połączeń systemu sterowania i automatyki agregatów zawiera rysunek nr BM/2 10 B. 2.2 ZABEZPIECZENIE DRZWI WEJSCIOWYCH KURTYNA POWIETRZNA Z uwagi na duże zyski ciepła od zainstalowanego sprzętu elektronicznego, we wszystkich pomieszczeniach repozytorium przewiduje się usunięcie instalacji ogrzewania. Aby zabezpieczyć przestrzeń repozytorium przed przedostawaniem się powietrza z zewnątrz budynku nad drzwiami wyjściowymi zaprojektowano kurtynę powietrzną z grzałką elektryczną. Kurtyna pozwoli na oddzielenie przestrzeni gdy drzwi będą otwarte i dogrzanie korytarza wejściowego w okresie zimowym. Przewiduje się zastosowanie kurtyny powietrznej typu PBL 943 Portier Basic 9kW firmy Systemair. 3. PROJEKT INSTALACJI WODNEJ, KANALIZACYJNEJ 3.1 INSTALACJA WODNA W projektowanej części budynku zapotrzebowanie na wodę w całości związane będzie z koniecznością nawilżania powietrza przez system klimatyzacji pomieszczenia serwerowi. Przewiduje się, że ilość wody zużytej do nawilżania powietrza wynikać będzie ze strumienia powietrza wentylującego pomieszczenie oraz powietrza infiltrującego do pomieszczenia przez nieszczelności w stolarce okiennej. Maksymalne zapotrzebowanie na wodę wystąpi w okresie zimowym. Zapotrzebowanie wody na dobę: Vdmax = 55,0 m3/d Średnie godzinowe zapotrzebowanie: Vd = 2,3 m3/h Maksymalne godzinowe zapotrzebowanie wody: Vhmax = 2,7 m3/h Woda do nawilżaczy parowych doprowadzona będzie z istniejącego pionu w sąsiadującej toalecie. Nowa część instalacji wyposażona zostanie w zawór antyskażenieowy, filtr oraz zawór odcinający z siłownikiem. Zawór odcinający będzie zamykany w przypadku wykrycia wycieku. Dobrano zawór antyskażeniowy EA RV384 3/4 firmy Honeywell oraz zawór odcinający R225 z siłownikiem firmy Bielmo. Całość instalacji wodnej zlokalizowana będzie w przestrzeni podłogi podestowej, poniżej sprzętu elektronicznego.

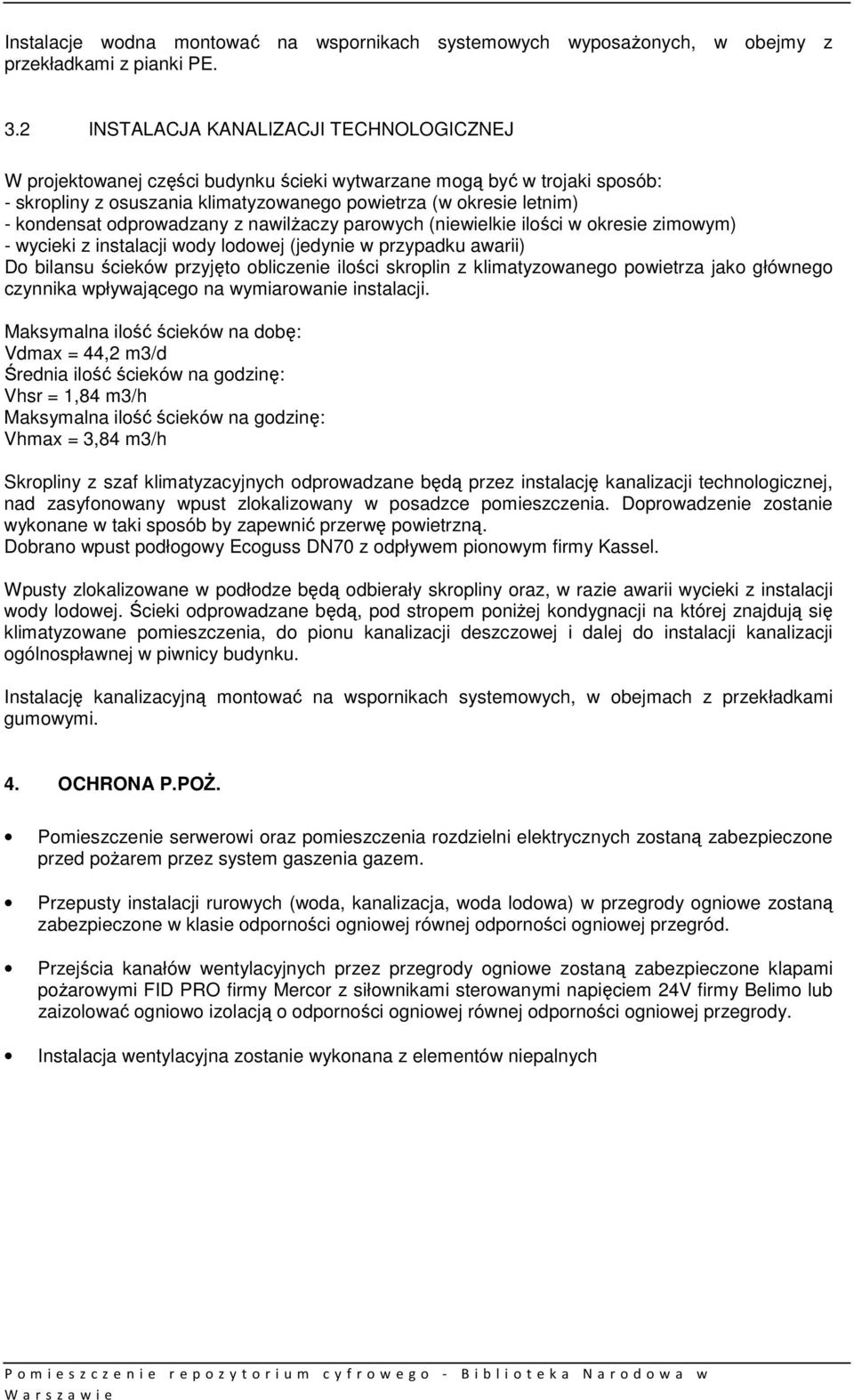

10 Instalacje wodna montować na wspornikach systemowych wyposażonych, w obejmy z przekładkami z pianki PE. 3.2 INSTALACJA KANALIZACJI TECHNOLOGICZNEJ W projektowanej części budynku ścieki wytwarzane mogą być w trojaki sposób: - skropliny z osuszania klimatyzowanego powietrza (w okresie letnim) - kondensat odprowadzany z nawilżaczy parowych (niewielkie ilości w okresie zimowym) - wycieki z instalacji wody lodowej (jedynie w przypadku awarii) Do bilansu ścieków przyjęto obliczenie ilości skroplin z klimatyzowanego powietrza jako głównego czynnika wpływającego na wymiarowanie instalacji. Maksymalna ilość ścieków na dobę: Vdmax = 44,2 m3/d Średnia ilość ścieków na godzinę: Vhsr = 1,84 m3/h Maksymalna ilość ścieków na godzinę: Vhmax = 3,84 m3/h Skropliny z szaf klimatyzacyjnych odprowadzane będą przez instalację kanalizacji technologicznej, nad zasyfonowany wpust zlokalizowany w posadzce pomieszczenia. Doprowadzenie zostanie wykonane w taki sposób by zapewnić przerwę powietrzną. Dobrano wpust podłogowy Ecoguss DN70 z odpływem pionowym firmy Kassel. Wpusty zlokalizowane w podłodze będą odbierały skropliny oraz, w razie awarii wycieki z instalacji wody lodowej. Ścieki odprowadzane będą, pod stropem poniżej kondygnacji na której znajdują się klimatyzowane pomieszczenia, do pionu kanalizacji deszczowej i dalej do instalacji kanalizacji ogólnospławnej w piwnicy budynku. Instalację kanalizacyjną montować na wspornikach systemowych, w obejmach z przekładkami gumowymi. 4. OCHRONA P.POŻ. Pomieszczenie serwerowi oraz pomieszczenia rozdzielni elektrycznych zostaną zabezpieczone przed pożarem przez system gaszenia gazem. Przepusty instalacji rurowych (woda, kanalizacja, woda lodowa) w przegrody ogniowe zostaną zabezpieczone w klasie odporności ogniowej równej odporności ogniowej przegród. Przejścia kanałów wentylacyjnych przez przegrody ogniowe zostaną zabezpieczone klapami pożarowymi FID PRO firmy Mercor z siłownikami sterowanymi napięciem 24V firmy Belimo lub zaizolować ogniowo izolacją o odporności ogniowej równej odporności ogniowej przegrody. Instalacja wentylacyjna zostanie wykonana z elementów niepalnych

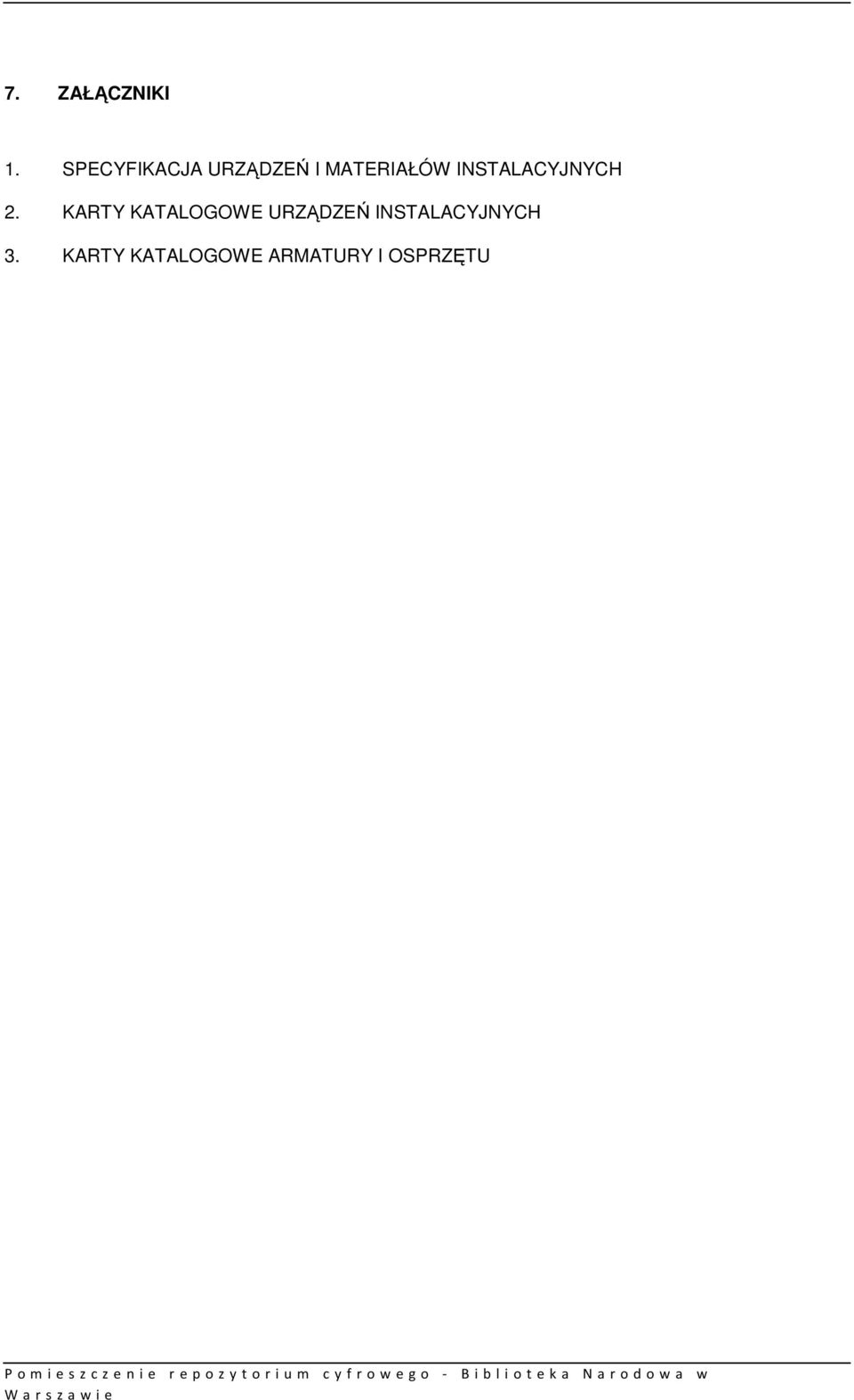

11 7. ZAŁĄCZNIKI 1. SPECYFIKACJA URZĄDZEŃ I MATERIAŁÓW INSTALACYJNYCH 2. KARTY KATALOGOWE URZĄDZEŃ INSTALACYJNYCH 3. KARTY KATALOGOWE ARMATURY I OSPRZĘTU

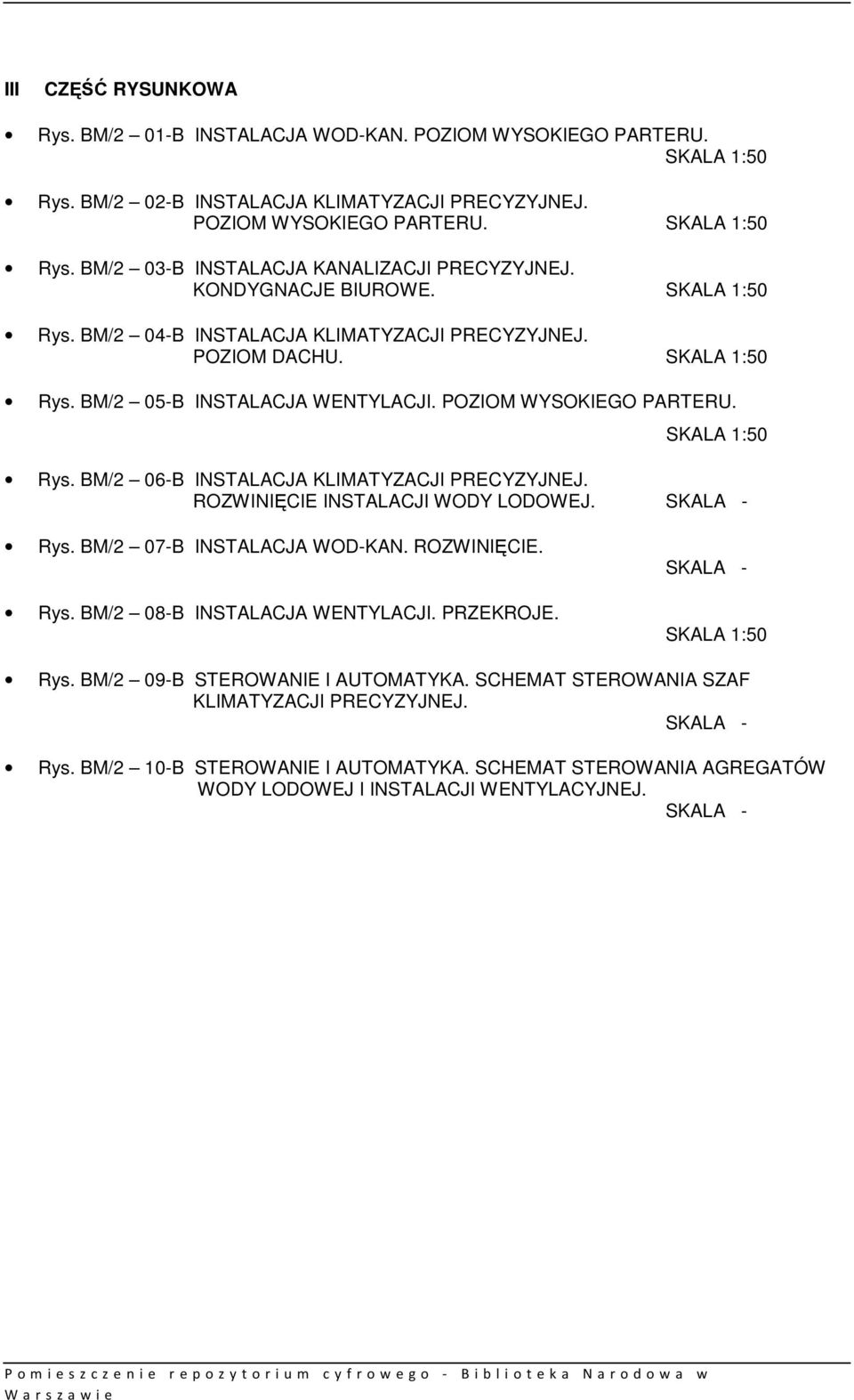

12 III CZĘŚĆ RYSUNKOWA Rys. BM/2 01-B INSTALACJA WOD-KAN. POZIOM WYSOKIEGO PARTERU. SKALA 1:50 Rys. BM/2 02-B INSTALACJA KLIMATYZACJI PRECYZYJNEJ. POZIOM WYSOKIEGO PARTERU. SKALA 1:50 Rys. BM/2 03-B INSTALACJA KANALIZACJI PRECYZYJNEJ. KONDYGNACJE BIUROWE. SKALA 1:50 Rys. BM/2 04-B INSTALACJA KLIMATYZACJI PRECYZYJNEJ. POZIOM DACHU. SKALA 1:50 Rys. BM/2 05-B INSTALACJA WENTYLACJI. POZIOM WYSOKIEGO PARTERU. SKALA 1:50 Rys. BM/2 06-B INSTALACJA KLIMATYZACJI PRECYZYJNEJ. ROZWINIĘCIE INSTALACJI WODY LODOWEJ. SKALA - Rys. BM/2 07-B INSTALACJA WOD-KAN. ROZWINIĘCIE. Rys. BM/2 08-B INSTALACJA WENTYLACJI. PRZEKROJE. SKALA - SKALA 1:50 Rys. BM/2 09-B STEROWANIE I AUTOMATYKA. SCHEMAT STEROWANIA SZAF KLIMATYZACJI PRECYZYJNEJ. SKALA - Rys. BM/2 10-B STEROWANIE I AUTOMATYKA. SCHEMAT STEROWANIA AGREGATÓW WODY LODOWEJ I INSTALACJI WENTYLACYJNEJ. SKALA -
