1 SECESPOL Sp. z o.o. ul. Warszawska 50, Nowy Dwór Gdański tel. (55) , fax. (55) , info@secespol.pl DOKUMENTACJA TECHNICZNORUCHOWA PŁYTOWYCH LUTOWANYCH WYMIENNIKÓW CIEPŁA LA, LB, LC 1. ZASTOSOWANIE Wymienniki ciepła typu LA, LB, LC są stosowane w pompowych instalacjach centralnego ogrzewania i przygotowania ciepłej wody użytkowej, zasilanych w energię cieplną z wysokoparametrowych wodnych systemów ciepłowniczych. Wymienniki mogą mieć również zastosowanie w instalacjach: wentylacyjnych, technologicznych, klimatyzacyjnych, w których płynem roboczym będzie woda, powietrze a także inne ciecze lub gazy obojętne po uprzednim uzgodnieniu z producentem. W układach zamkniętych należy zastosować wodę uzdatnioną, a w otwartych urządzenia uzdatniające wodę, np. magnetyzer. 2. BUDOWA Płytowe lutowane wymienniki ciepła typu LA, LB, LC są urządzeniami przepływowymi, przeciwprądowymi. Powierzchnię wymiany ciepła tworzą karbowane płyty ze stali nierdzewnej połączone w pakiet za pomocą lutu miedzianego. Odpowiednie ukształtowanie przestrzeni wewnętrznej wymiennika ukierunkowuje przepływ płynów wymieniających ciepło w co drugi kanał tworzony przez płyty grzewcze. W płytach osłonowych umiejscowione są króćce doprowadzające i odprowadzające płyny robocze. Wymienniki wykonane są w całości ze stali nierdzewnej jako konstrukcja nierozbieralna. 2. OZNACZENIE LA22202SDN80. SS oznaczenie materiału, z którego wykonane zostały kołnierze (dotyczy wymienników LC) rodzaj i wielkość przyłączy 2S wymiennik dwuprzepływowy, 6 króćców 2 wymiennik dwuprzepływowy, 4 króćce brak oznaczenia wymiennik jednoprzepływowy ilość płyt grzewczych wielkość płyty grzewczej wymiennik płytowy lutowany DTRL001 rev.8 1/5

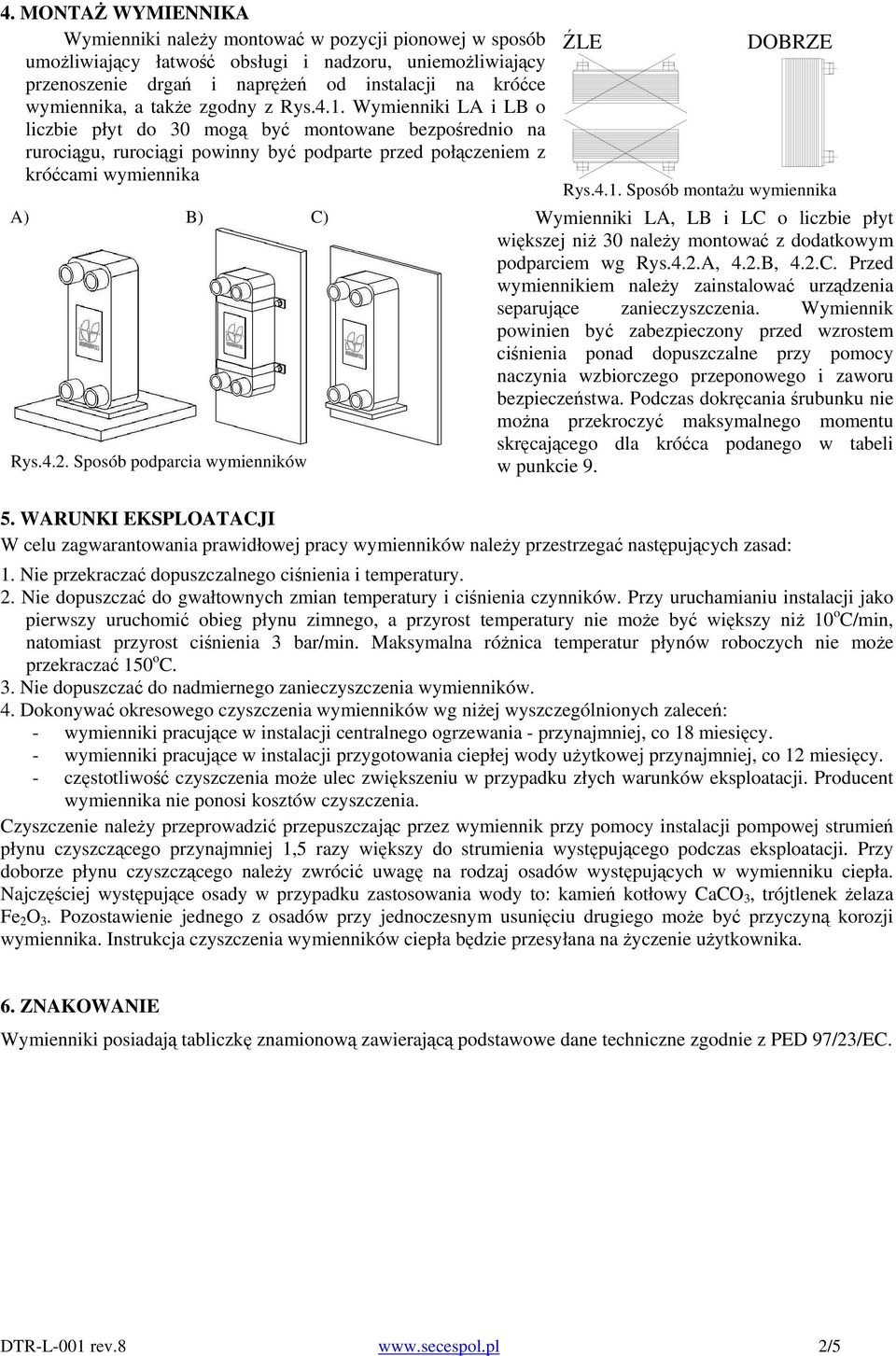

2 4. MONTAŻ WYMIENNIKA Wymienniki należy montować w pozycji pionowej w sposób umożliwiający łatwość obsługi i nadzoru, uniemożliwiający przenoszenie drgań i naprężeń od instalacji na króćce wymiennika, a także zgodny z Rys.4.1. Wymienniki LA i LB o liczbie płyt do 30 mogą być montowane bezpośrednio na rurociągu, rurociągi powinny być podparte przed połączeniem z króćcami wymiennika A) B) C) Rys.4.2. Sposób podparcia wymienników ŹLE DOBRZE Rys.4.1. Sposób montażu wymiennika Wymienniki LA, LB i LC o liczbie płyt większej niż 30 należy montować z dodatkowym podparciem wg Rys.4.2.A, 4.2.B, 4.2.C. Przed wymiennikiem należy zainstalować urządzenia separujące zanieczyszczenia. Wymiennik powinien być zabezpieczony przed wzrostem ciśnienia ponad dopuszczalne przy pomocy naczynia wzbiorczego przeponowego i zaworu bezpieczeństwa. Podczas dokręcania śrubunku nie można przekroczyć maksymalnego momentu skręcającego dla króćca podanego w tabeli w punkcie WARUNKI EKSPLOATACJI W celu zagwarantowania prawidłowej pracy wymienników należy przestrzegać następujących zasad: 1. Nie przekraczać dopuszczalnego ciśnienia i temperatury. 2. Nie dopuszczać do gwałtownych zmian temperatury i ciśnienia czynników. Przy uruchamianiu instalacji jako pierwszy uruchomić obieg płynu zimnego, a przyrost temperatury nie może być większy niż 10 o C/min, natomiast przyrost ciśnienia 3 bar/min. Maksymalna różnica temperatur płynów roboczych nie może przekraczać 150 o C. 3. Nie dopuszczać do nadmiernego zanieczyszczenia wymienników. 4. Dokonywać okresowego czyszczenia wymienników wg niżej wyszczególnionych zaleceń: wymienniki pracujące w instalacji centralnego ogrzewania przynajmniej, co 18 miesięcy. wymienniki pracujące w instalacji przygotowania ciepłej wody użytkowej przynajmniej, co 12 miesięcy. częstotliwość czyszczenia może ulec zwiększeniu w przypadku złych warunków eksploatacji. Producent wymiennika nie ponosi kosztów czyszczenia. Czyszczenie należy przeprowadzić przepuszczając przez wymiennik przy pomocy instalacji pompowej strumień płynu czyszczącego przynajmniej 1,5 razy większy do strumienia występującego podczas eksploatacji. Przy doborze płynu czyszczącego należy zwrócić uwagę na rodzaj osadów występujących w wymienniku ciepła. Najczęściej występujące osady w przypadku zastosowania wody to: kamień kotłowy CaCO 3, trójtlenek żelaza Fe 2 O 3. Pozostawienie jednego z osadów przy jednoczesnym usunięciu drugiego może być przyczyną korozji wymiennika. Instrukcja czyszczenia wymienników ciepła będzie przesyłana na życzenie użytkownika. 6. ZNAKOWANIE Wymienniki posiadają tabliczkę znamionową zawierającą podstawowe dane techniczne zgodnie z PED 97/23/EC. DTRL001 rev.8 2/5

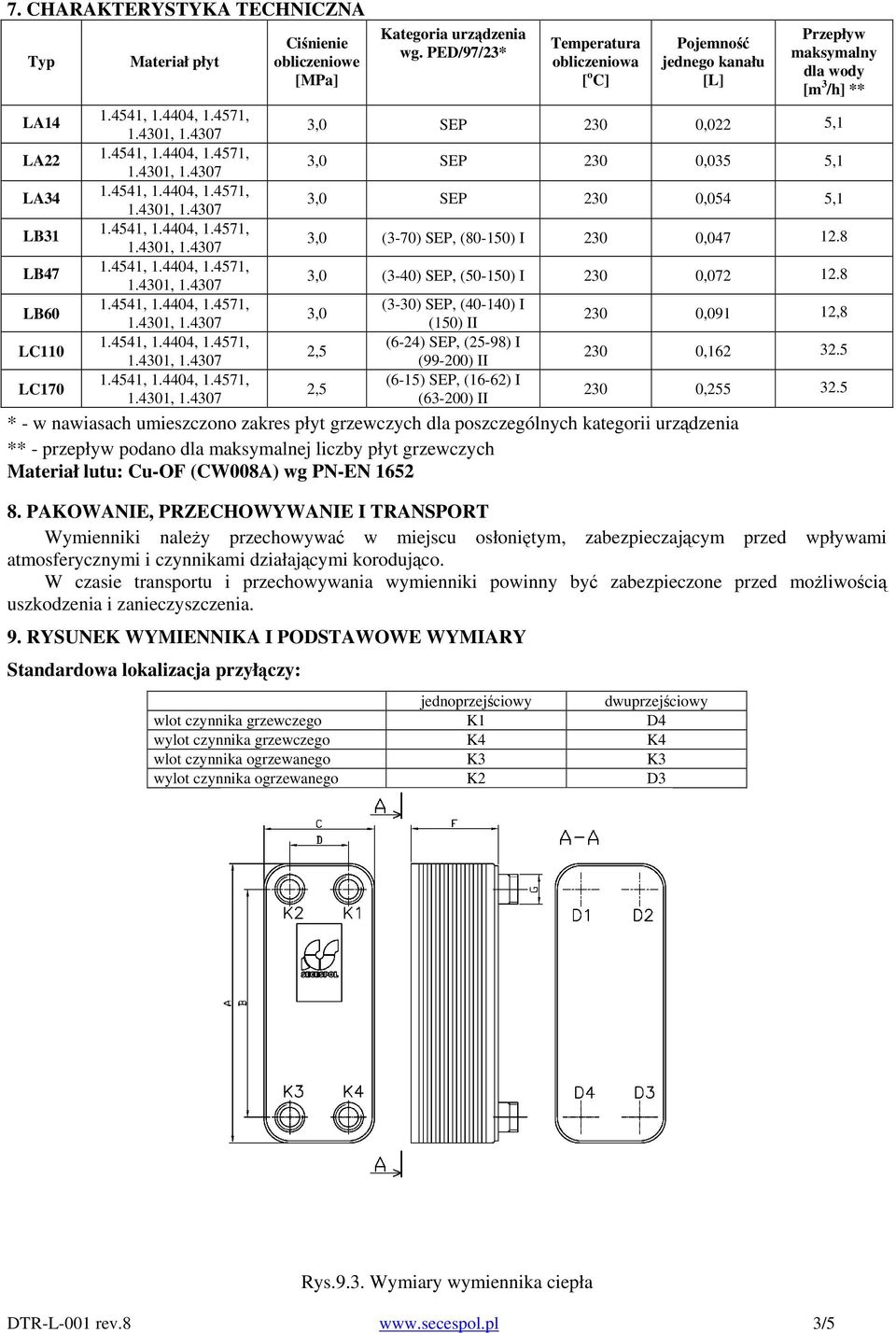

3 7. CHARAKTERYSTYKA TECHNICZNA Typ Materiał płyt Ciśnienie obliczeniowe [MPa] Kategoria urządzenia wg. PED/97/23* Temperatura obliczeniowa [ o C] Pojemność jednego kanału [L] Przepływ maksymalny dla wody [m 3 /h] ** LA14 3,0 SEP 230 0,022 5,1 LA22 3,0 SEP 230 0,035 5,1 LA34 3,0 SEP 230 0,054 5,1 LB31 3,0 (370) SEP, (80150) I 230 0, LB47 3,0 (340) SEP, (50150) I 230 0, LB60 (330) SEP, (40140) I 3,0 (150) II 230 0,091 12,8 LC110 (624) SEP, (2598) I 2,5 (99200) II 230 0, LC170 (615) SEP, (1662) I 2,5 (63200) II 230 0, * w nawiasach umieszczono zakres płyt grzewczych dla poszczególnych kategorii urządzenia ** przepływ podano dla maksymalnej liczby płyt grzewczych Materiał lutu: CuOF (CW008A) wg PNEN PAKOWANIE, PRZECHOWYWANIE I TRANSPORT Wymienniki należy przechowywać w miejscu osłoniętym, zabezpieczającym przed wpływami atmosferycznymi i czynnikami działającymi korodująco. W czasie transportu i przechowywania wymienniki powinny być zabezpieczone przed możliwością uszkodzenia i zanieczyszczenia. 9. RYSUNEK WYMIENNIKA I PODSTAWOWE WYMIARY Standardowa lokalizacja przyłączy: jednoprzejściowy dwuprzejściowy wlot czynnika grzewczego K1 D4 wylot czynnika grzewczego K4 K4 wlot czynnika ogrzewanego K3 K3 wylot czynnika ogrzewanego K2 D3 Rys.9.3. Wymiary wymiennika ciepła DTRL001 rev.8 3/5

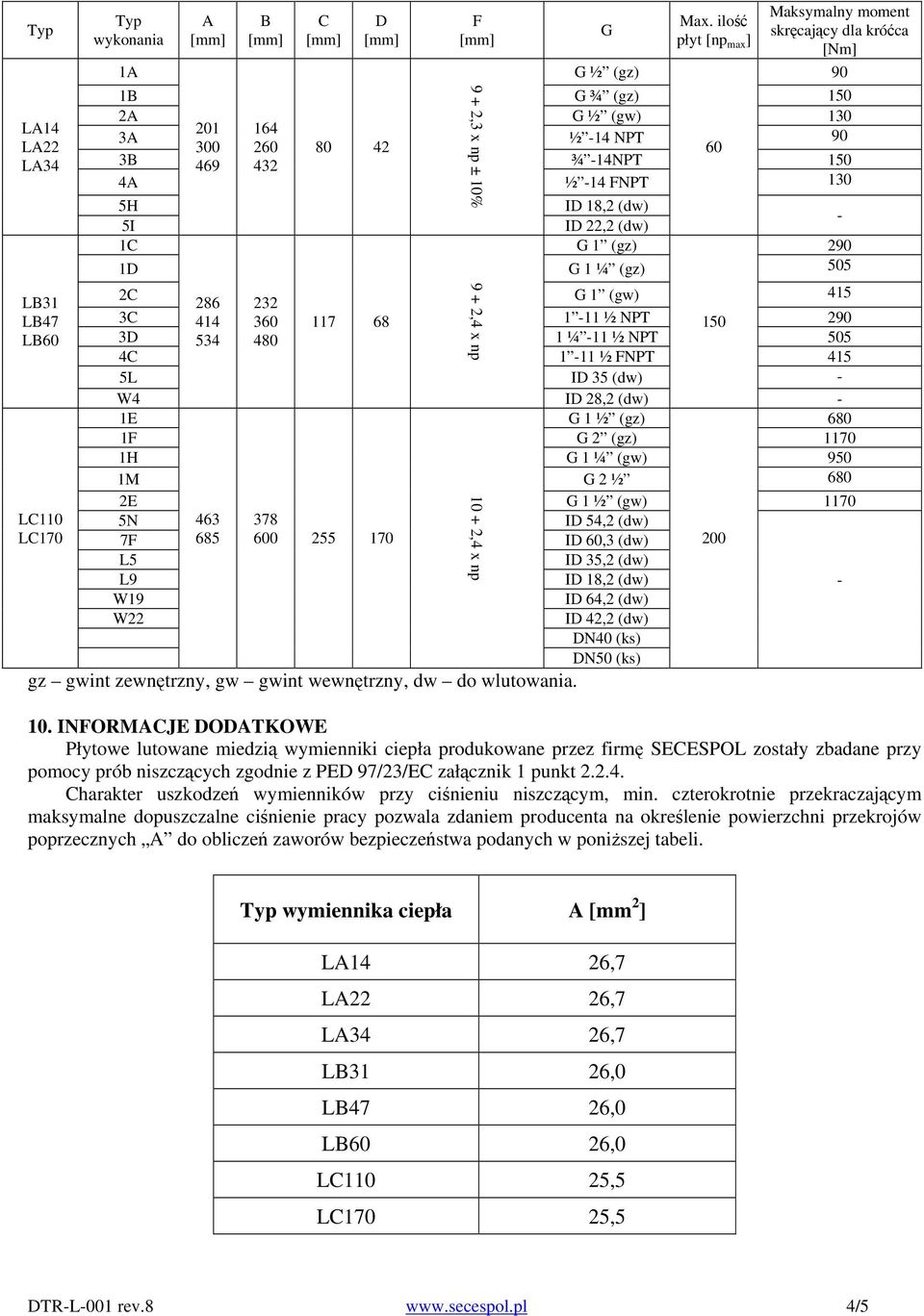

4 Typ LA14 LA22 LA34 Typ wykonania A B C D F G Max. ilość płyt [np max ] Maksymalny moment skręcający dla króćca [Nm] 1A G ½ (gz) 90 1B G ¾ (gz) 150 2A G ½ (gw) A ½ 14 NPT B ¾ 14NPT 150 4A ½ 14 FNPT 130 5H ID 18,2 (dw) 5I ID 22,2 (dw) 1C G 1 (gz) 290 1D G 1 ¼ (gz) 505 2C G 1 (gw) 415 LB LB47 3C ½ NPT LB60 3D ¼ 11 ½ NPT 505 4C 1 11 ½ FNPT 415 5L ID 35 (dw) W4 ID 28,2 (dw) 1E G 1 ½ (gz) 680 1F G 2 (gz) H G 1 ¼ (gw) 950 1M G 2 ½ 680 2E G 1 ½ (gw) 1170 LC110 5N ID 54,2 (dw) LC170 7F ID 60,3 (dw) 200 L5 ID 35,2 (dw) L9 ID 18,2 (dw) W19 ID 64,2 (dw) W22 ID 42,2 (dw) DN40 (ks) DN50 (ks) gz gwint zewnętrzny, gw gwint wewnętrzny, dw do wlutowania ,3 x np ± 10% 9 + 2,4 x np ,4 x np 10. INFORMACJE DODATKOWE Płytowe lutowane miedzią wymienniki ciepła produkowane przez firmę SECESPOL zostały zbadane przy pomocy prób niszczących zgodnie z PED 97/23/EC załącznik 1 punkt Charakter uszkodzeń wymienników przy ciśnieniu niszczącym, min. czterokrotnie przekraczającym maksymalne dopuszczalne ciśnienie pracy pozwala zdaniem producenta na określenie powierzchni przekrojów poprzecznych A do obliczeń zaworów bezpieczeństwa podanych w poniższej tabeli. Typ wymiennika ciepła A [mm 2 ] LA14 26,7 LA22 26,7 LA34 26,7 LB31 26,0 LB47 26,0 LB60 26,0 LC110 25,5 LC170 25,5 DTRL001 rev.8 4/5

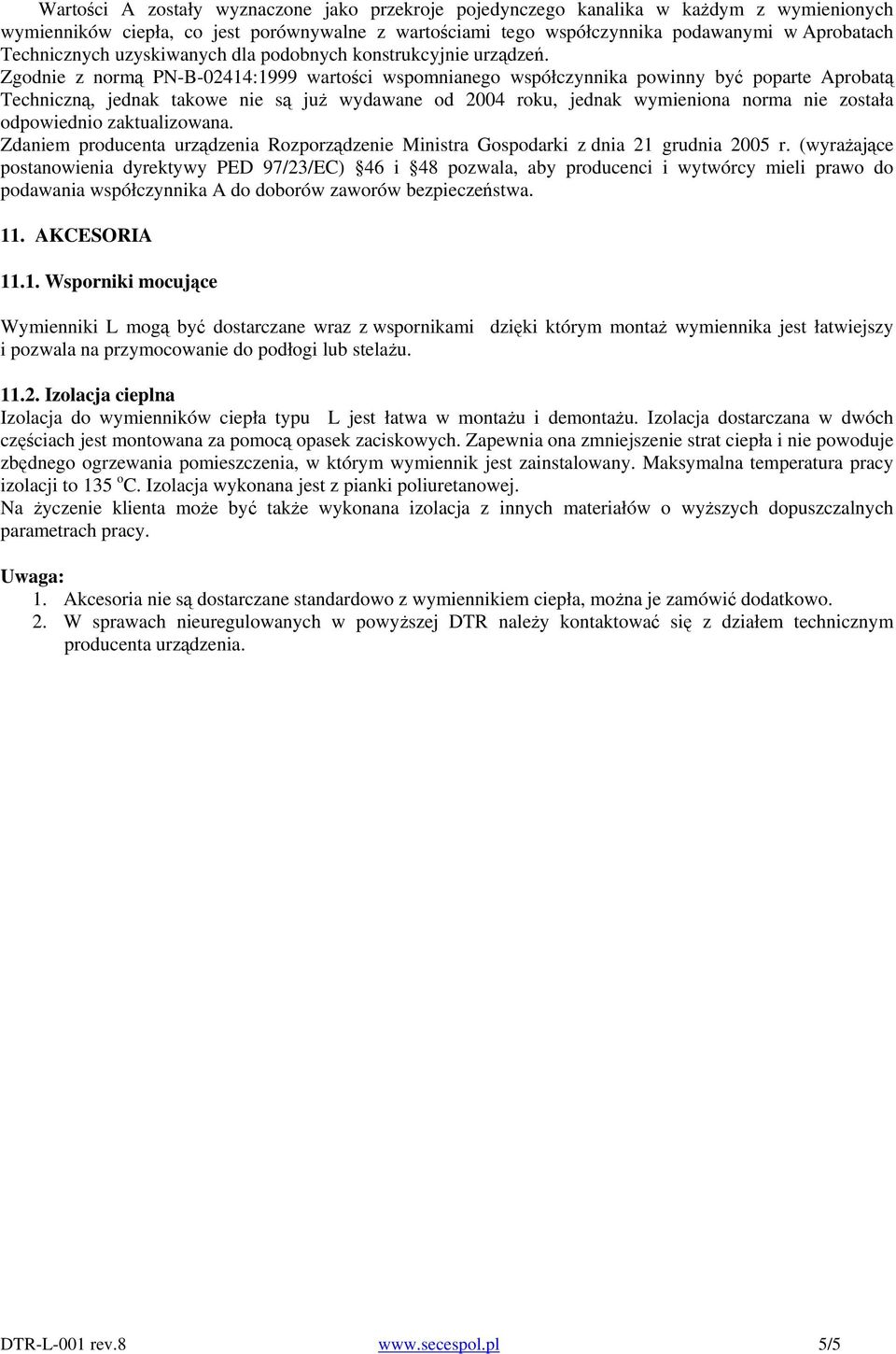

5 Wartości A zostały wyznaczone jako przekroje pojedynczego kanalika w każdym z wymienionych wymienników ciepła, co jest porównywalne z wartościami tego współczynnika podawanymi w Aprobatach Technicznych uzyskiwanych dla podobnych konstrukcyjnie urządzeń. Zgodnie z normą PNB02414:1999 wartości wspomnianego współczynnika powinny być poparte Aprobatą Techniczną, jednak takowe nie są już wydawane od 2004 roku, jednak wymieniona norma nie została odpowiednio zaktualizowana. Zdaniem producenta urządzenia Rozporządzenie Ministra Gospodarki z dnia 21 grudnia 2005 r. (wyrażające postanowienia dyrektywy PED 97/23/EC) 46 i 48 pozwala, aby producenci i wytwórcy mieli prawo do podawania współczynnika A do doborów zaworów bezpieczeństwa. 11. AKCESORIA Wsporniki mocujące Wymienniki L mogą być dostarczane wraz z wspornikami dzięki którym montaż wymiennika jest łatwiejszy i pozwala na przymocowanie do podłogi lub stelażu Izolacja cieplna Izolacja do wymienników ciepła typu L jest łatwa w montażu i demontażu. Izolacja dostarczana w dwóch częściach jest montowana za pomocą opasek zaciskowych. Zapewnia ona zmniejszenie strat ciepła i nie powoduje zbędnego ogrzewania pomieszczenia, w którym wymiennik jest zainstalowany. Maksymalna temperatura pracy izolacji to 135 o C. Izolacja wykonana jest z pianki poliuretanowej. Na życzenie klienta może być także wykonana izolacja z innych materiałów o wyższych dopuszczalnych parametrach pracy. Uwaga: 1. Akcesoria nie są dostarczane standardowo z wymiennikiem ciepła, można je zamówić dodatkowo. 2. W sprawach nieuregulowanych w powyższej DTR należy kontaktować się z działem technicznym producenta urządzenia. DTRL001 rev.8 5/5
