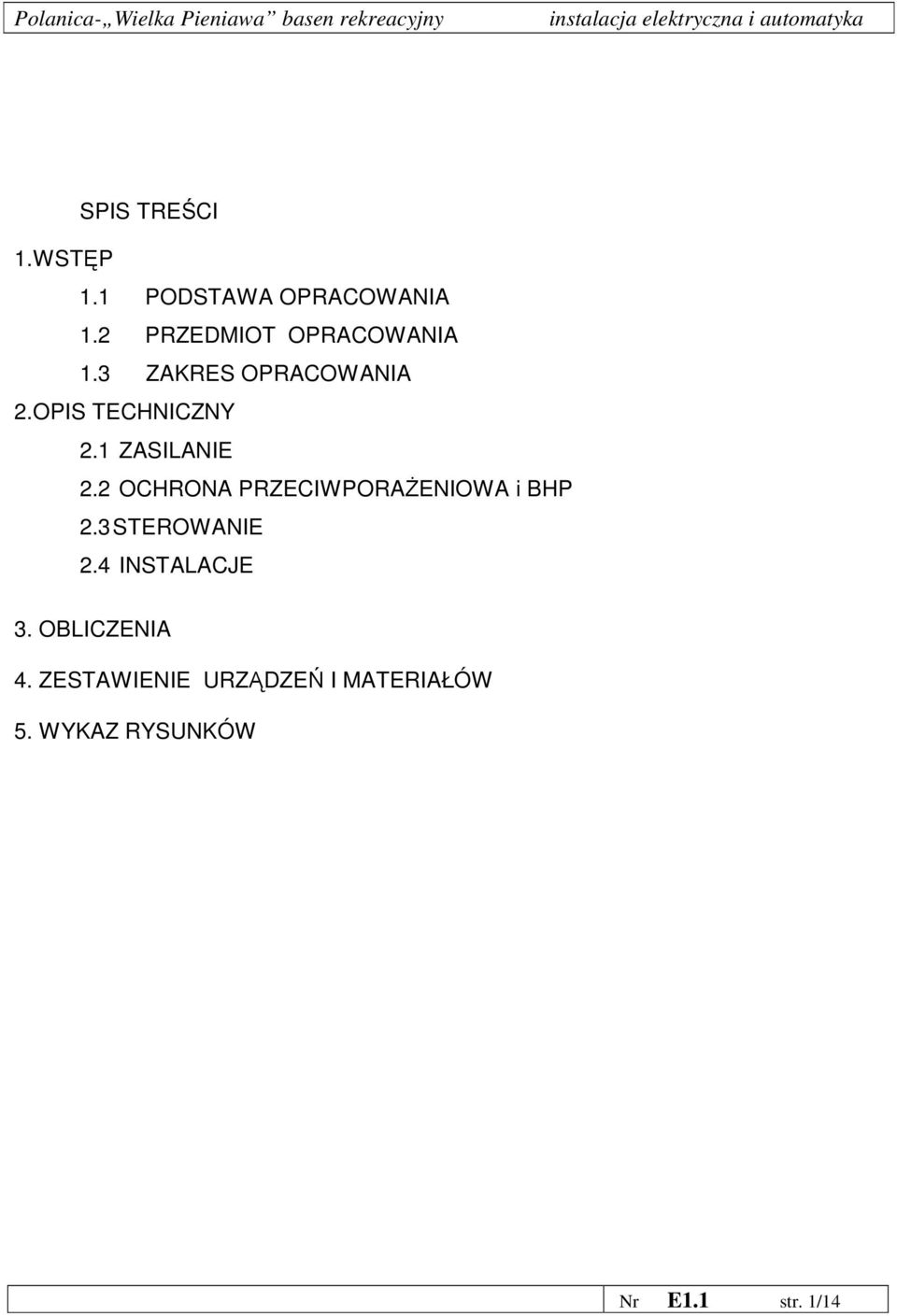

1 SPIS TREŚCI 1.WSTĘP 1.1 PODSTAWA OPRACOWANIA 1.2 PRZEDMIOT OPRACOWANIA 1.3 ZAKRES OPRACOWANIA 2.OPIS TECHNICZNY 2.1 ZASILANIE 2.2 OCHRONA PRZECIWPORAśENIOWA i BHP 2.3 STEROWANIE 2.4 INSTALACJE 3. OBLICZENIA 4. ZESTAWIENIE URZĄDZEŃ I MATERIAŁÓW 5. WYKAZ RYSUNKÓW Nr E1.1 str. 1/14

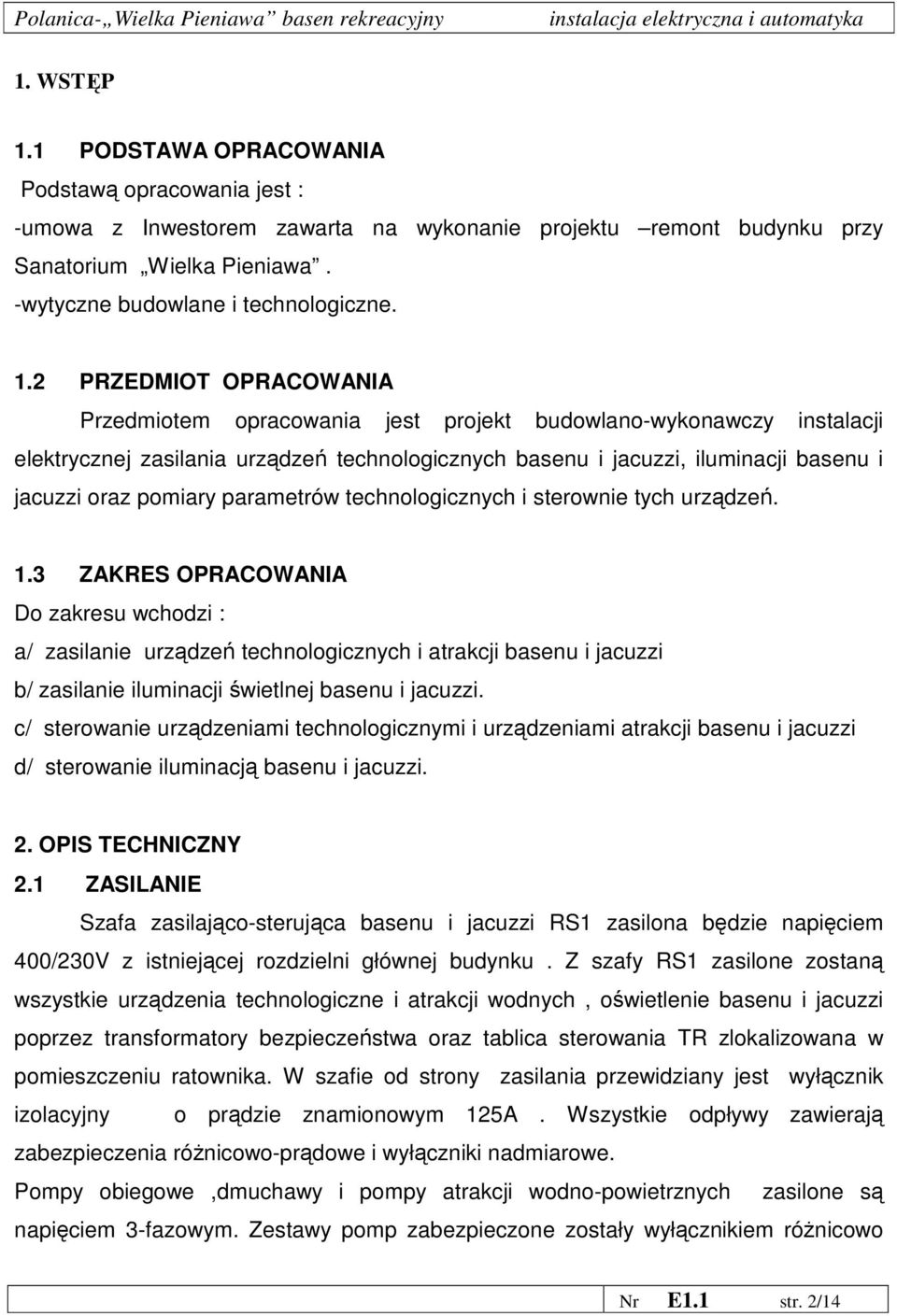

2 1. WSTĘP 1.1 PODSTAWA OPRACOWANIA Podstawą opracowania jest : -umowa z Inwestorem zawarta na wykonanie projektu remont budynku przy Sanatorium Wielka Pieniawa. -wytyczne budowlane i technologiczne. 1.2 PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt budowlano-wykonawczy instalacji elektrycznej zasilania urządzeń technologicznych basenu i jacuzzi, iluminacji basenu i jacuzzi oraz pomiary parametrów technologicznych i sterownie tych urządzeń. 1.3 ZAKRES OPRACOWANIA Do zakresu wchodzi : a/ zasilanie urządzeń technologicznych i atrakcji basenu i jacuzzi b/ zasilanie iluminacji świetlnej basenu i jacuzzi. c/ sterowanie urządzeniami technologicznymi i urządzeniami atrakcji basenu i jacuzzi d/ sterowanie iluminacją basenu i jacuzzi. 2. OPIS TECHNICZNY 2.1 ZASILANIE Szafa zasilająco-sterująca basenu i jacuzzi RS1 zasilona będzie napięciem 400/230V z istniejącej rozdzielni głównej budynku. Z szafy RS1 zasilone zostaną wszystkie urządzenia technologiczne i atrakcji wodnych, oświetlenie basenu i jacuzzi poprzez transformatory bezpieczeństwa oraz tablica sterowania TR zlokalizowana w pomieszczeniu ratownika. W szafie od strony zasilania przewidziany jest wyłącznik izolacyjny o prądzie znamionowym 125A. Wszystkie odpływy zawierają zabezpieczenia róŝnicowo-prądowe i wyłączniki nadmiarowe. Pompy obiegowe,dmuchawy i pompy atrakcji wodno-powietrznych zasilone są napięciem 3-fazowym. Zestawy pomp zabezpieczone zostały wyłącznikiem róŝnicowo Nr E1.1 str. 2/14

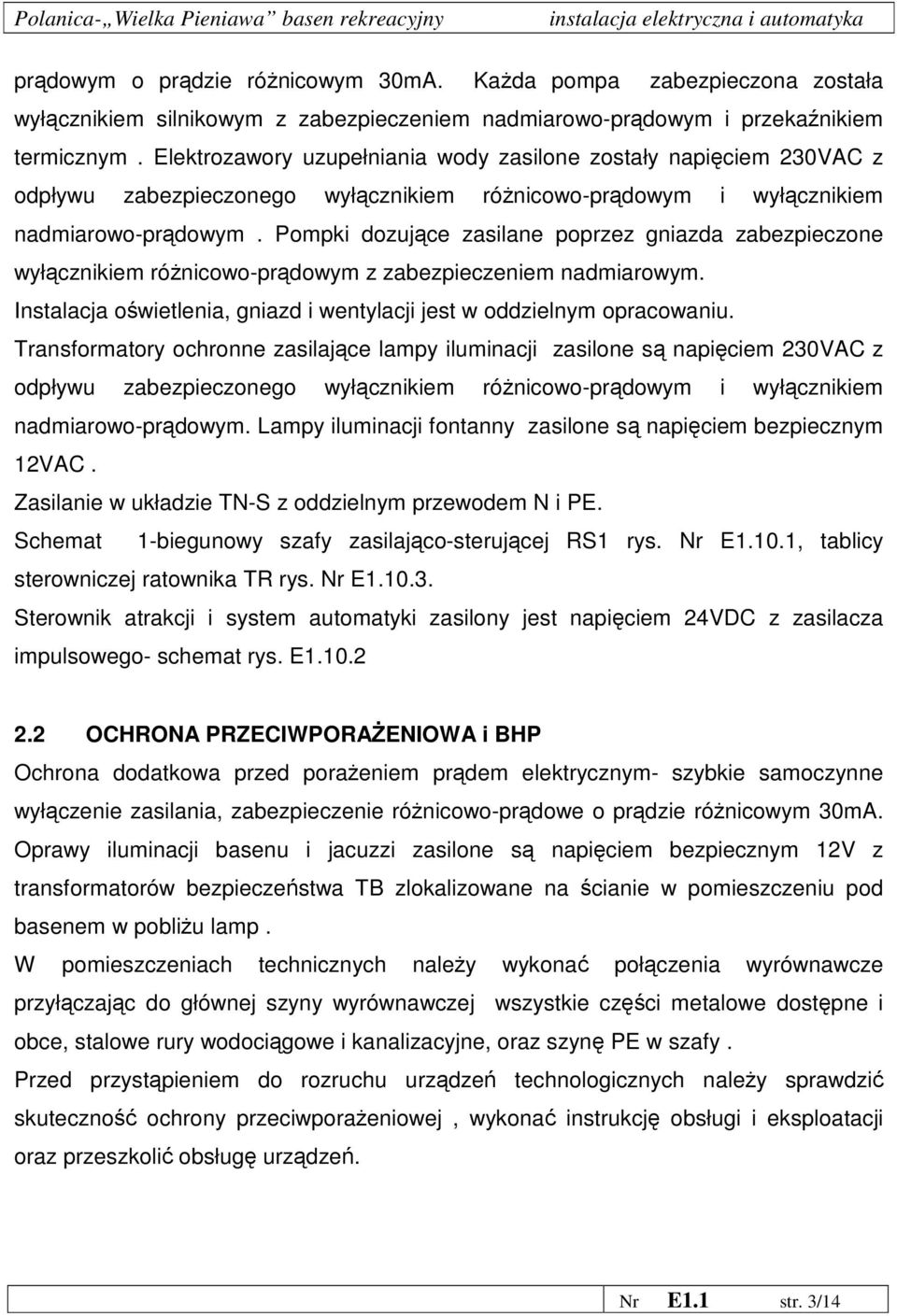

3 prądowym o prądzie róŝnicowym 30mA. KaŜda pompa zabezpieczona została wyłącznikiem silnikowym z zabezpieczeniem nadmiarowo-prądowym i przekaźnikiem termicznym. Elektrozawory uzupełniania wody zasilone zostały napięciem 230VAC z odpływu zabezpieczonego wyłącznikiem róŝnicowo-prądowym i wyłącznikiem nadmiarowo-prądowym. Pompki dozujące zasilane poprzez gniazda zabezpieczone wyłącznikiem róŝnicowo-prądowym z zabezpieczeniem nadmiarowym. Instalacja oświetlenia, gniazd i wentylacji jest w oddzielnym opracowaniu. Transformatory ochronne zasilające lampy iluminacji zasilone są napięciem 230VAC z odpływu zabezpieczonego wyłącznikiem róŝnicowo-prądowym i wyłącznikiem nadmiarowo-prądowym. Lampy iluminacji fontanny zasilone są napięciem bezpiecznym 12VAC. Zasilanie w układzie TN-S z oddzielnym przewodem N i PE. Schemat 1-biegunowy szafy zasilająco-sterującej RS1 rys. Nr E1.10.1, tablicy sterowniczej ratownika TR rys. Nr E Sterownik atrakcji i system automatyki zasilony jest napięciem 24VDC z zasilacza impulsowego- schemat rys. E OCHRONA PRZECIWPORAśENIOWA i BHP Ochrona dodatkowa przed poraŝeniem prądem elektrycznym- szybkie samoczynne wyłączenie zasilania, zabezpieczenie róŝnicowo-prądowe o prądzie róŝnicowym 30mA. Oprawy iluminacji basenu i jacuzzi zasilone są napięciem bezpiecznym 12V z transformatorów bezpieczeństwa TB zlokalizowane na ścianie w pomieszczeniu pod basenem w pobliŝu lamp. W pomieszczeniach technicznych naleŝy wykonać połączenia wyrównawcze przyłączając do głównej szyny wyrównawczej wszystkie części metalowe dostępne i obce, stalowe rury wodociągowe i kanalizacyjne, oraz szynę PE w szafy. Przed przystąpieniem do rozruchu urządzeń technologicznych naleŝy sprawdzić skuteczność ochrony przeciwporaŝeniowej, wykonać instrukcję obsługi i eksploatacji oraz przeszkolić obsługę urządzeń. Nr E1.1 str. 3/14

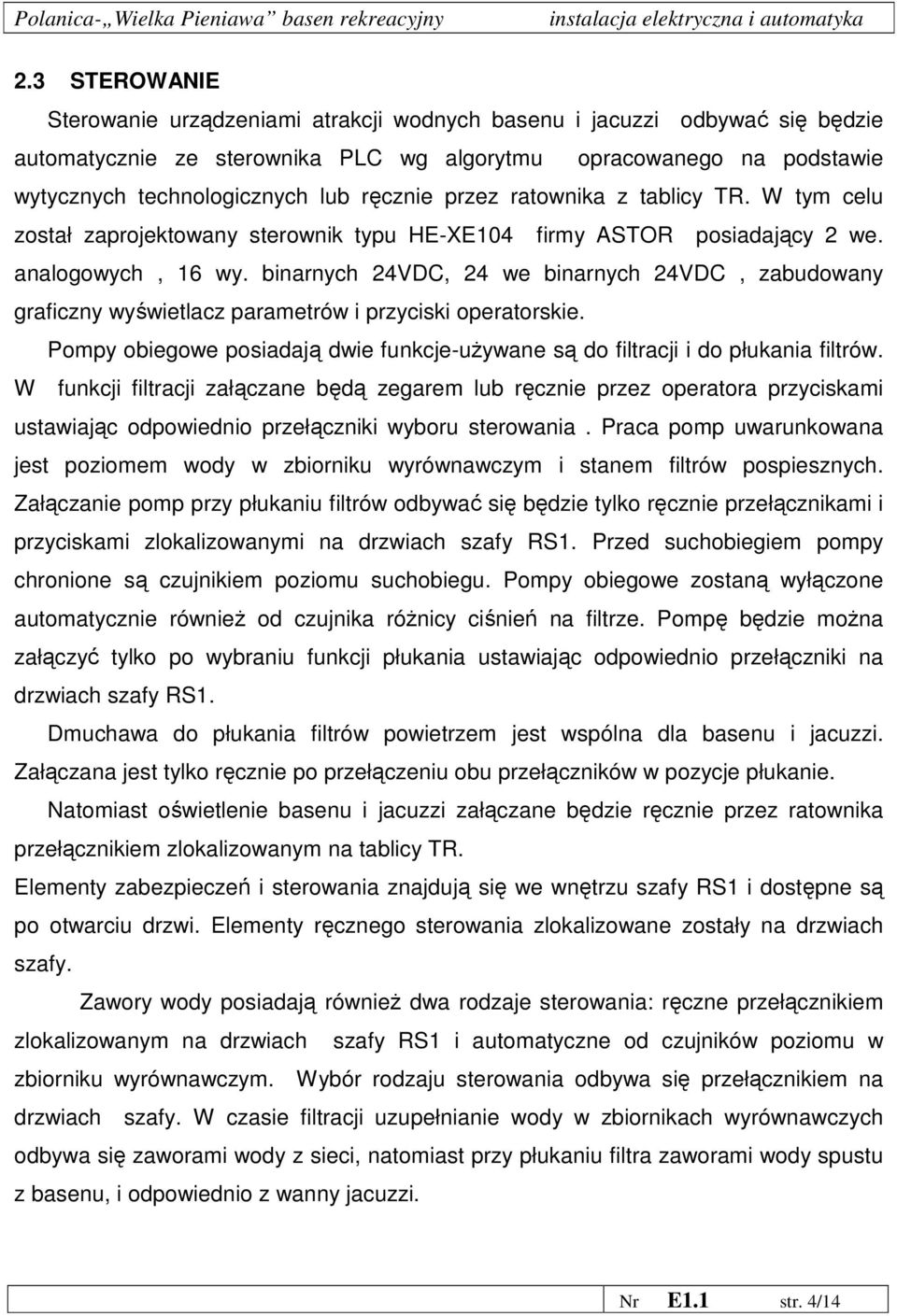

4 2.3 STEROWANIE Sterowanie urządzeniami atrakcji wodnych basenu i jacuzzi odbywać się będzie automatycznie ze sterownika PLC wg algorytmu opracowanego na podstawie wytycznych technologicznych lub ręcznie przez ratownika z tablicy TR. W tym celu został zaprojektowany sterownik typu HE-XE104 firmy ASTOR posiadający 2 we. analogowych, 16 wy. binarnych 24VDC, 24 we binarnych 24VDC, zabudowany graficzny wyświetlacz parametrów i przyciski operatorskie. Pompy obiegowe posiadają dwie funkcje-uŝywane są do filtracji i do płukania filtrów. W funkcji filtracji załączane będą zegarem lub ręcznie przez operatora przyciskami ustawiając odpowiednio przełączniki wyboru sterowania. Praca pomp uwarunkowana jest poziomem wody w zbiorniku wyrównawczym i stanem filtrów pospiesznych. Załączanie pomp przy płukaniu filtrów odbywać się będzie tylko ręcznie przełącznikami i przyciskami zlokalizowanymi na drzwiach szafy RS1. Przed suchobiegiem pompy chronione są czujnikiem poziomu suchobiegu. Pompy obiegowe zostaną wyłączone automatycznie równieŝ od czujnika róŝnicy ciśnień na filtrze. Pompę będzie moŝna załączyć tylko po wybraniu funkcji płukania ustawiając odpowiednio przełączniki na drzwiach szafy RS1. Dmuchawa do płukania filtrów powietrzem jest wspólna dla basenu i jacuzzi. Załączana jest tylko ręcznie po przełączeniu obu przełączników w pozycje płukanie. Natomiast oświetlenie basenu i jacuzzi załączane będzie ręcznie przez ratownika przełącznikiem zlokalizowanym na tablicy TR. Elementy zabezpieczeń i sterowania znajdują się we wnętrzu szafy RS1 i dostępne są po otwarciu drzwi. Elementy ręcznego sterowania zlokalizowane zostały na drzwiach szafy. Zawory wody posiadają równieŝ dwa rodzaje sterowania: ręczne przełącznikiem zlokalizowanym na drzwiach szafy RS1 i automatyczne od czujników poziomu w zbiorniku wyrównawczym. Wybór rodzaju sterowania odbywa się przełącznikiem na drzwiach szafy. W czasie filtracji uzupełnianie wody w zbiornikach wyrównawczych odbywa się zaworami wody z sieci, natomiast przy płukaniu filtra zaworami wody spustu z basenu, i odpowiednio z wanny jacuzzi. Nr E1.1 str. 4/14

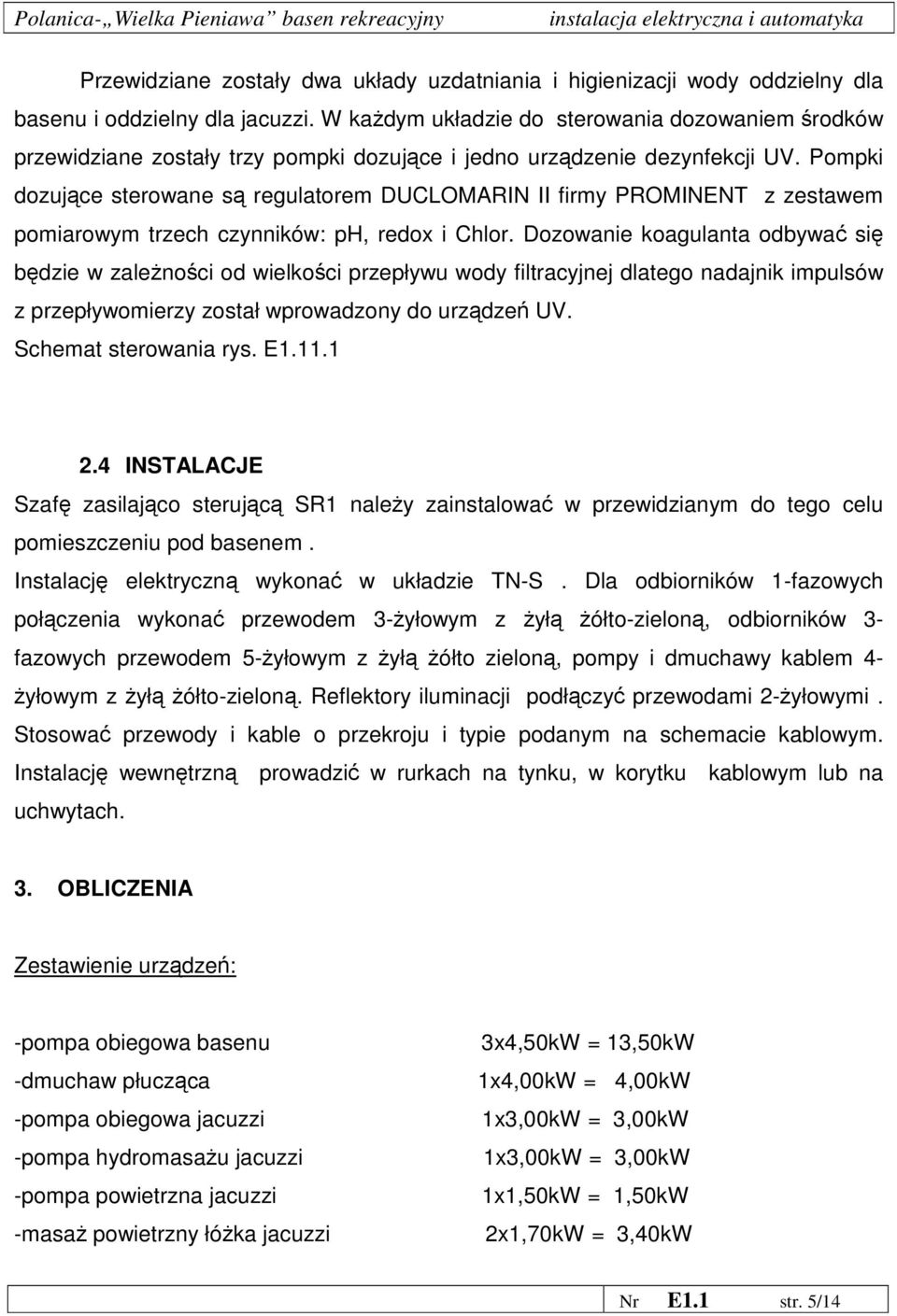

5 Przewidziane zostały dwa układy uzdatniania i higienizacji wody oddzielny dla basenu i oddzielny dla jacuzzi. W kaŝdym układzie do sterowania dozowaniem środków przewidziane zostały trzy pompki dozujące i jedno urządzenie dezynfekcji UV. Pompki dozujące sterowane są regulatorem DUCLOMARIN II firmy PROMINENT z zestawem pomiarowym trzech czynników: ph, redox i Chlor. Dozowanie koagulanta odbywać się będzie w zaleŝności od wielkości przepływu wody filtracyjnej dlatego nadajnik impulsów z przepływomierzy został wprowadzony do urządzeń UV. Schemat sterowania rys. E INSTALACJE Szafę zasilająco sterującą SR1 naleŝy zainstalować w przewidzianym do tego celu pomieszczeniu pod basenem. Instalację elektryczną wykonać w układzie TN-S. Dla odbiorników 1-fazowych połączenia wykonać przewodem 3-Ŝyłowym z Ŝyłą Ŝółto-zieloną, odbiorników 3- fazowych przewodem 5-Ŝyłowym z Ŝyłą Ŝółto zieloną, pompy i dmuchawy kablem 4- Ŝyłowym z Ŝyłą Ŝółto-zieloną. Reflektory iluminacji podłączyć przewodami 2-Ŝyłowymi. Stosować przewody i kable o przekroju i typie podanym na schemacie kablowym. Instalację wewnętrzną prowadzić w rurkach na tynku, w korytku kablowym lub na uchwytach. 3. OBLICZENIA Zestawienie urządzeń: -pompa obiegowa basenu -dmuchaw płucząca -pompa obiegowa jacuzzi -pompa hydromasaŝu jacuzzi -pompa powietrzna jacuzzi -masaŝ powietrzny łóŝka jacuzzi 3x4,50kW = 13,50kW 1x4,00kW = 4,00kW 1x3,00kW = 3,00kW 1x3,00kW = 3,00kW 1x1,50kW = 1,50kW 2x1,70kW = 3,40kW Nr E1.1 str. 5/14

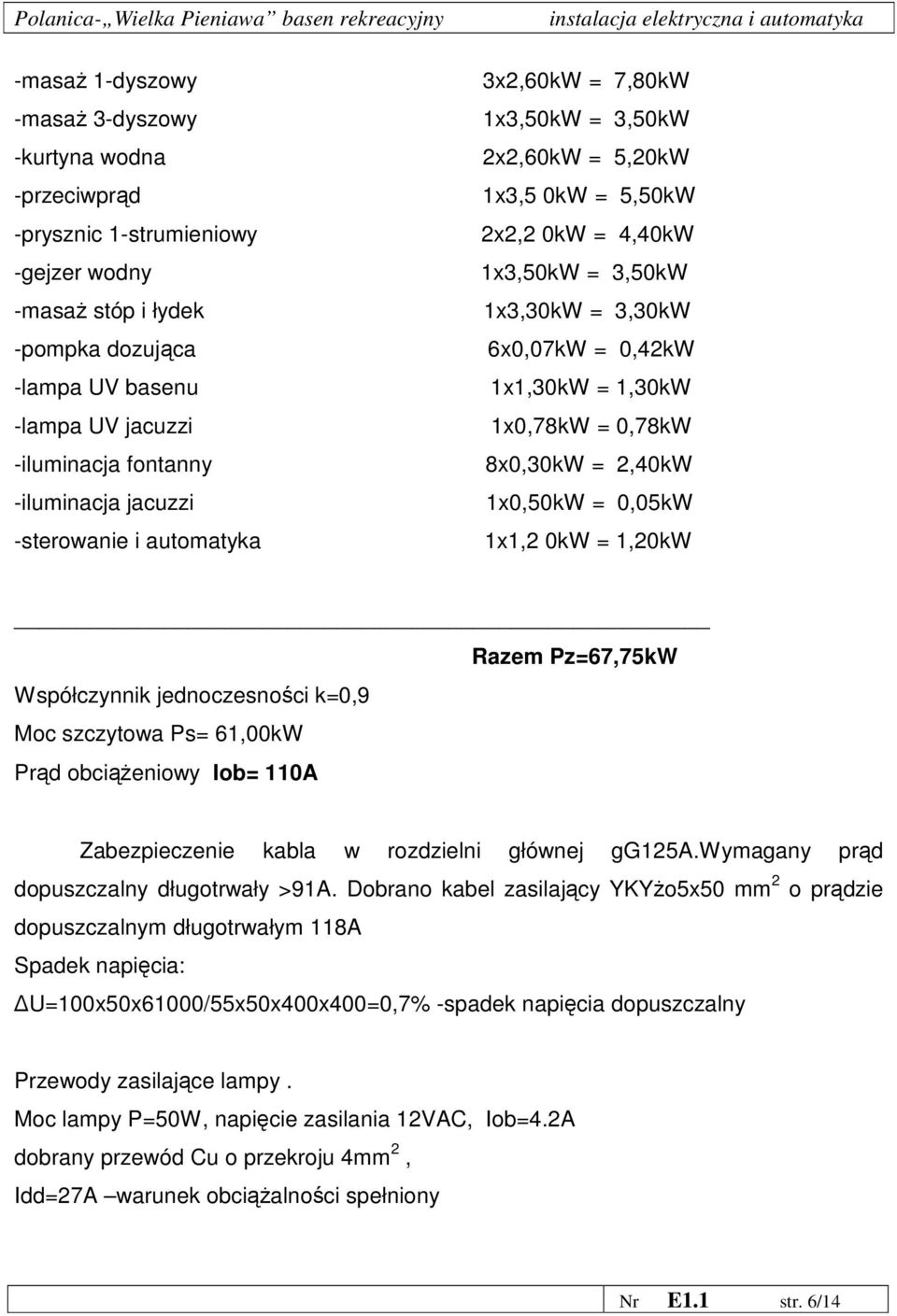

6 -masaŝ 1-dyszowy -masaŝ 3-dyszowy -kurtyna wodna -przeciwprąd -prysznic 1-strumieniowy -gejzer wodny -masaŝ stóp i łydek -pompka dozująca -lampa UV basenu -lampa UV jacuzzi -iluminacja fontanny -iluminacja jacuzzi -sterowanie i automatyka 3x2,60kW = 7,80kW 1x3,50kW = 3,50kW 2x2,60kW = 5,20kW 1x3,5 0kW = 5,50kW 2x2,2 0kW = 4,40kW 1x3,50kW = 3,50kW 1x3,30kW = 3,30kW 6x0,07kW = 0,42kW 1x1,30kW = 1,30kW 1x0,78kW = 0,78kW 8x0,30kW = 2,40kW 1x0,50kW = 0,05kW 1x1,2 0kW = 1,20kW Razem Pz=67,75kW Współczynnik jednoczesności k=0,9 Moc szczytowa Ps= 61,00kW Prąd obciąŝeniowy Iob= 110A Zabezpieczenie kabla w rozdzielni głównej gg125a.wymagany prąd dopuszczalny długotrwały >91A. Dobrano kabel zasilający YKYŜo5x50 mm 2 o prądzie dopuszczalnym długotrwałym 118A Spadek napięcia: U=100x50x61000/55x50x400x400=0,7% -spadek napięcia dopuszczalny Przewody zasilające lampy. Moc lampy P=50W, napięcie zasilania 12VAC, Iob=4.2A dobrany przewód Cu o przekroju 4mm 2, Idd=27A warunek obciąŝalności spełniony Nr E1.1 str. 6/14

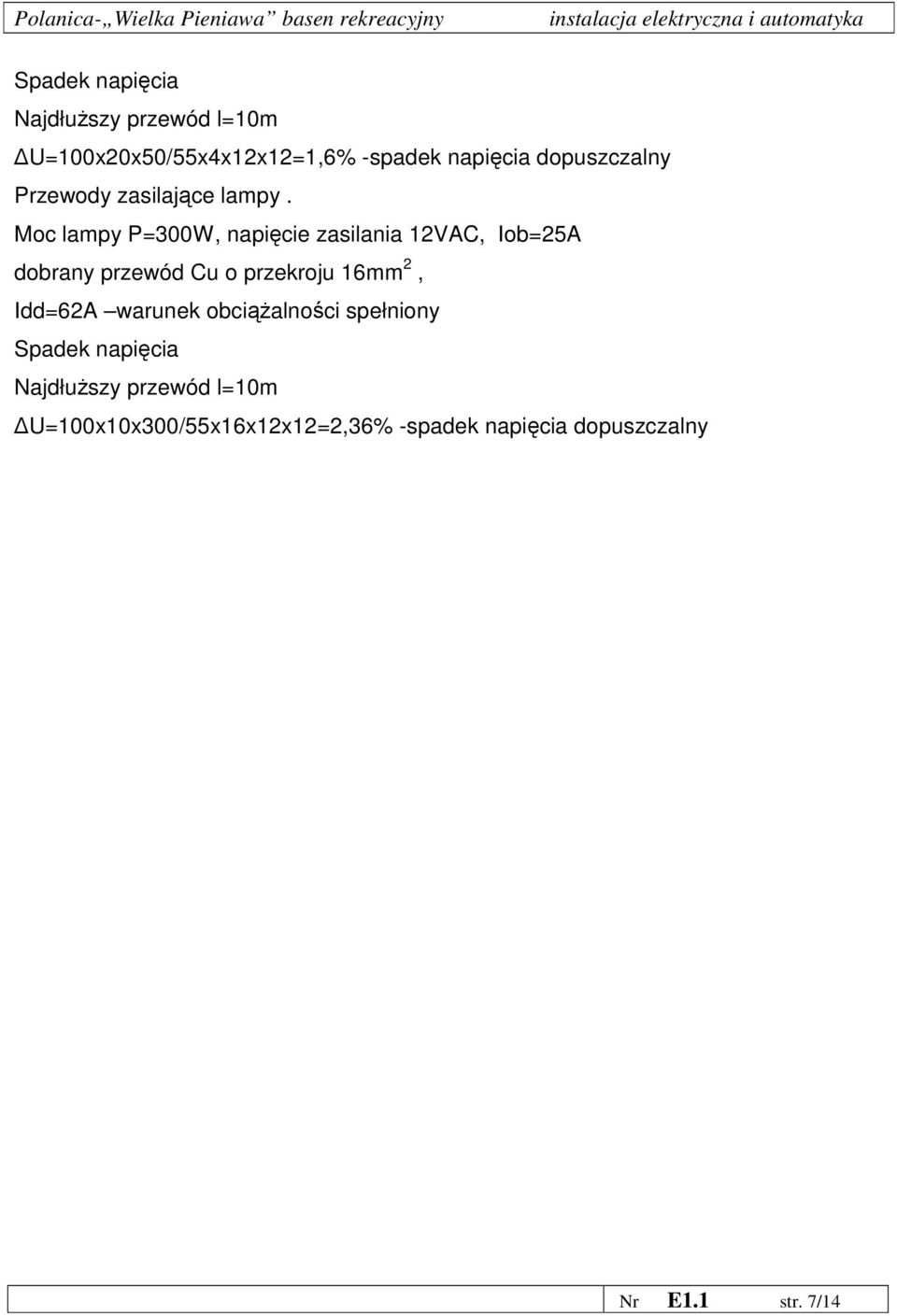

7 Spadek napięcia NajdłuŜszy przewód l=10m U=100x20x50/55x4x12x12=1,6% -spadek napięcia dopuszczalny Przewody zasilające lampy. Moc lampy P=300W, napięcie zasilania 12VAC, Iob=25A dobrany przewód Cu o przekroju 16mm 2, Idd=62A warunek obciąŝalności spełniony Spadek napięcia NajdłuŜszy przewód l=10m U=100x10x300/55x16x12x12=2,36% -spadek napięcia dopuszczalny Nr E1.1 str. 7/14

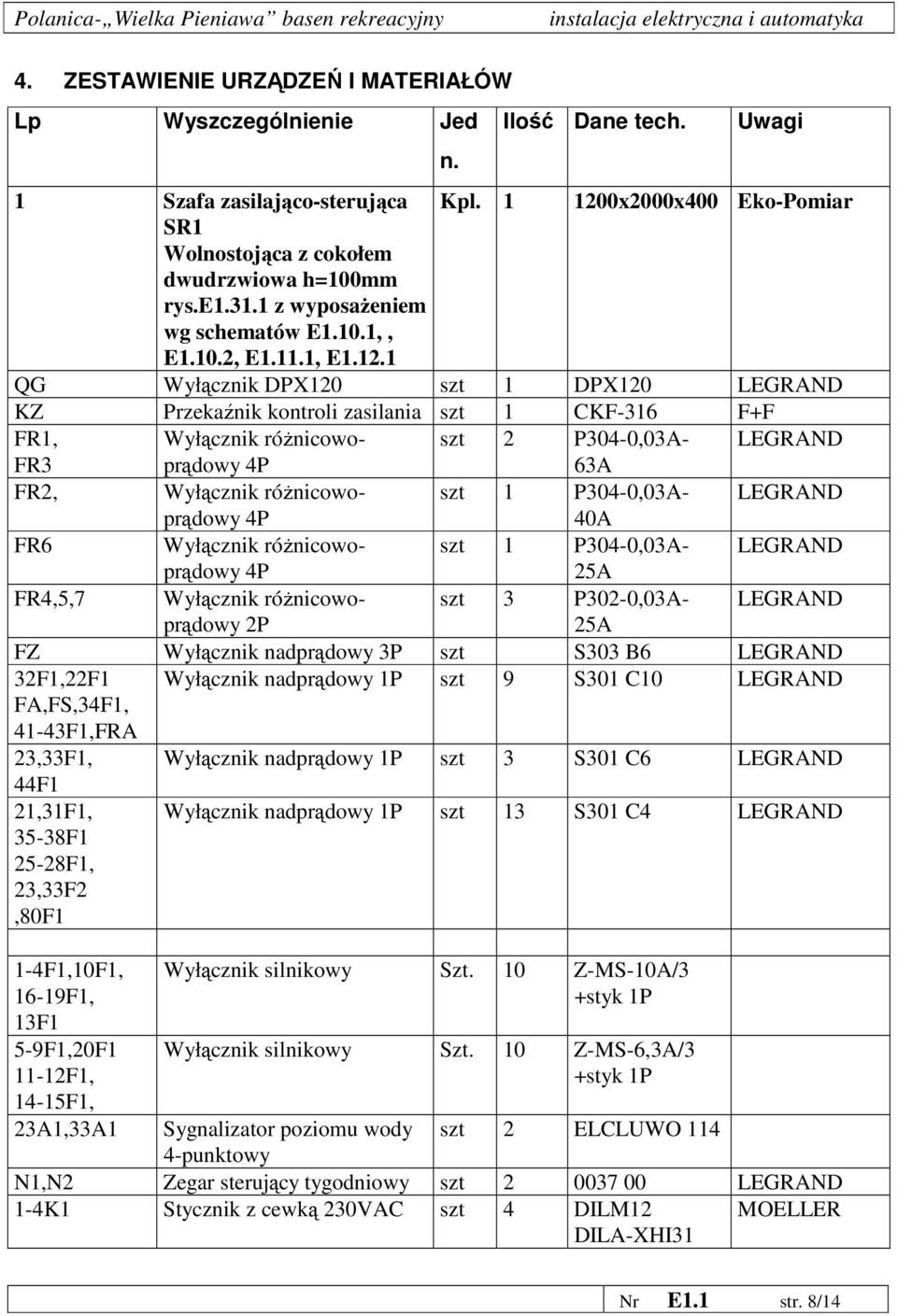

8 4. ZESTAWIENIE URZĄDZEŃ I MATERIAŁÓW Lp Wyszczególnienie Jed n. Ilość Dane tech. Uwagi 1 Szafa zasilająco-sterująca Kpl x2000x400 Eko-Pomiar SR1 Wolnostojąca z cokołem dwudrzwiowa h=100mm rys.e z wyposaŝeniem wg schematów E1.10.1,, E1.10.2, E1.11.1, E QG Wyłącznik DPX120 szt 1 DPX120 LEGRAND KZ Przekaźnik kontroli zasilania szt 1 CKF-316 F+F FR1, Wyłącznik róŝnicowoprądowy szt 2 P304-0,03A- LEGRAND FR3 4P 63A FR2, Wyłącznik róŝnicowoprądowy szt 1 P304-0,03A- LEGRAND 4P 40A FR6 Wyłącznik róŝnicowoprądowy szt 1 P304-0,03A- LEGRAND 4P 25A FR4,5,7 Wyłącznik róŝnicowoprądowy szt 3 P302-0,03A- LEGRAND 2P 25A FZ Wyłącznik nadprądowy 3P szt S303 B6 LEGRAND 32F1,22F1 Wyłącznik nadprądowy 1P szt 9 S301 C10 LEGRAND FA,FS,34F1, 41-43F1,FRA 23,33F1, Wyłącznik nadprądowy 1P szt 3 S301 C6 LEGRAND 44F1 21,31F1, 35-38F F1, 23,33F2,80F1 Wyłącznik nadprądowy 1P szt 13 S301 C4 LEGRAND 1-4F1,10F1, 16-19F1, 13F1 5-9F1,20F F1, 14-15F1, 23A1,33A1 Wyłącznik silnikowy Szt. 10 Z-MS-10A/3 +styk 1P Wyłącznik silnikowy Szt. 10 Z-MS-6,3A/3 +styk 1P Sygnalizator poziomu wody szt 2 ELCLUWO punktowy N1,N2 Zegar sterujący tygodniowy szt LEGRAND 1-4K1 Stycznik z cewką 230VAC szt 4 DILM12 DILA-XHI31 MOELLER Nr E1.1 str. 8/14

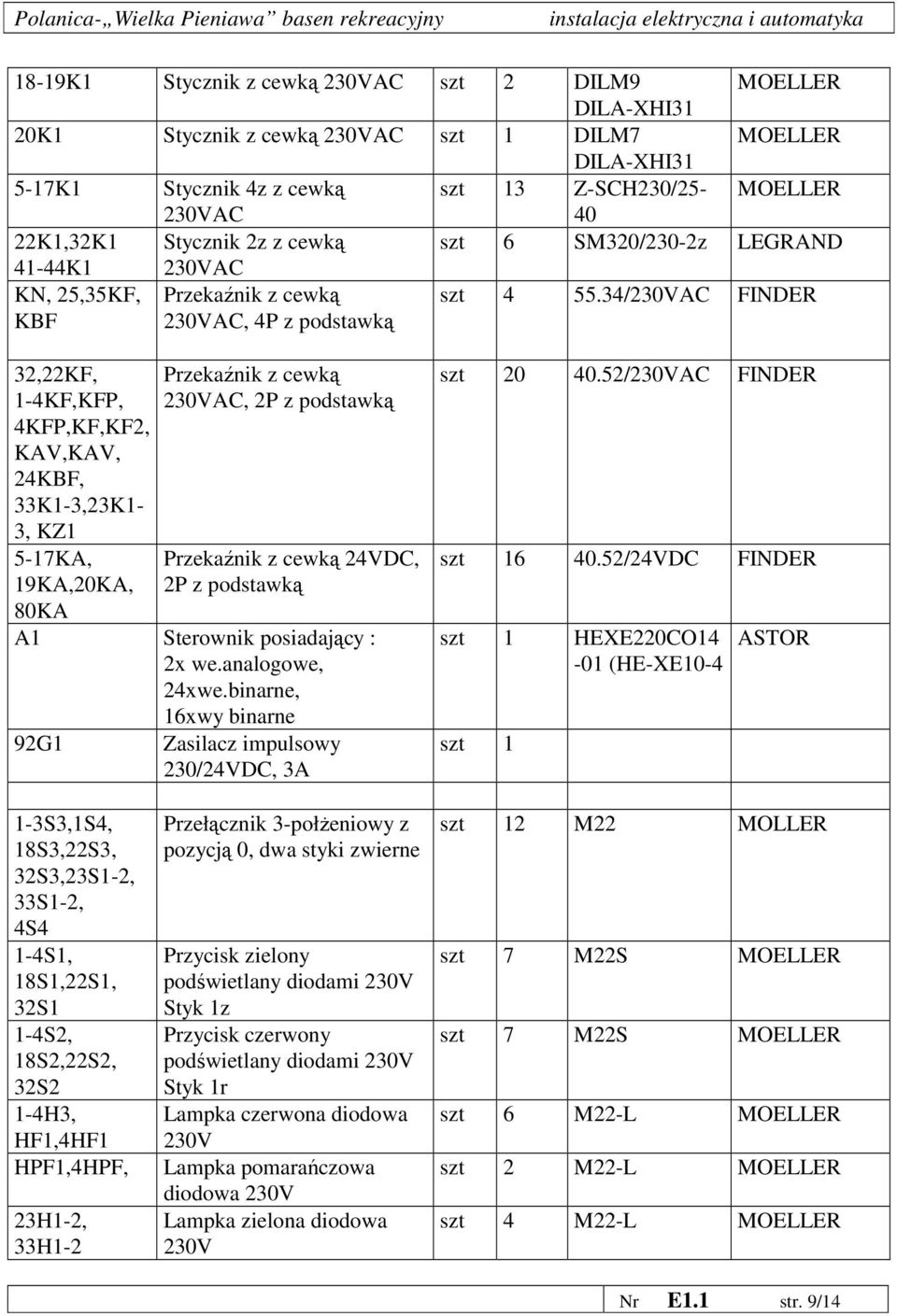

9 18-19K1 Stycznik z cewką 230VAC szt 2 DILM9 MOELLER DILA-XHI31 20K1 Stycznik z cewką 230VAC szt 1 DILM7 MOELLER DILA-XHI K1 Stycznik 4z z cewką szt 13 Z-SCH230/25- MOELLER 230VAC 40 22K1,32K1 Stycznik 2z z cewką szt 6 SM320/230-2z LEGRAND 41-44K1 230VAC KN, 25,35KF, KBF Przekaźnik z cewką 230VAC, 4P z podstawką szt /230VAC FINDER 32,22KF, 1-4KF,KFP, 4KFP,KF,KF2, KAV,KAV, 24KBF, 33K1-3,23K1-3, KZ1 5-17KA, 19KA,20KA, Przekaźnik z cewką 230VAC, 2P z podstawką Przekaźnik z cewką 24VDC, 2P z podstawką 80KA A1 Sterownik posiadający : 2x we.analogowe, 24xwe.binarne, 16xwy binarne 92G1 Zasilacz impulsowy 230/24VDC, 3A szt /230VAC FINDER szt /24VDC FINDER szt 1 HEXE220CO14-01 (HE-XE10-4 szt 1 ASTOR 1-3S3,1S4, 18S3,22S3, 32S3,23S1-2, 33S1-2, 4S4 1-4S1, 18S1,22S1, 32S1 1-4S2, 18S2,22S2, 32S2 1-4H3, HF1,4HF1 HPF1,4HPF, 23H1-2, 33H1-2 Przełącznik 3-połŜeniowy z pozycją 0, dwa styki zwierne Przycisk zielony podświetlany diodami 230V Styk 1z Przycisk czerwony podświetlany diodami 230V Styk 1r Lampka czerwona diodowa 230V Lampka pomarańczowa diodowa 230V Lampka zielona diodowa 230V szt 12 M22 MOLLER szt 7 M22S MOELLER szt 7 M22S MOELLER szt 6 M22-L MOELLER szt 2 M22-L MOELLER szt 4 M22-L MOELLER Nr E1.1 str. 9/14

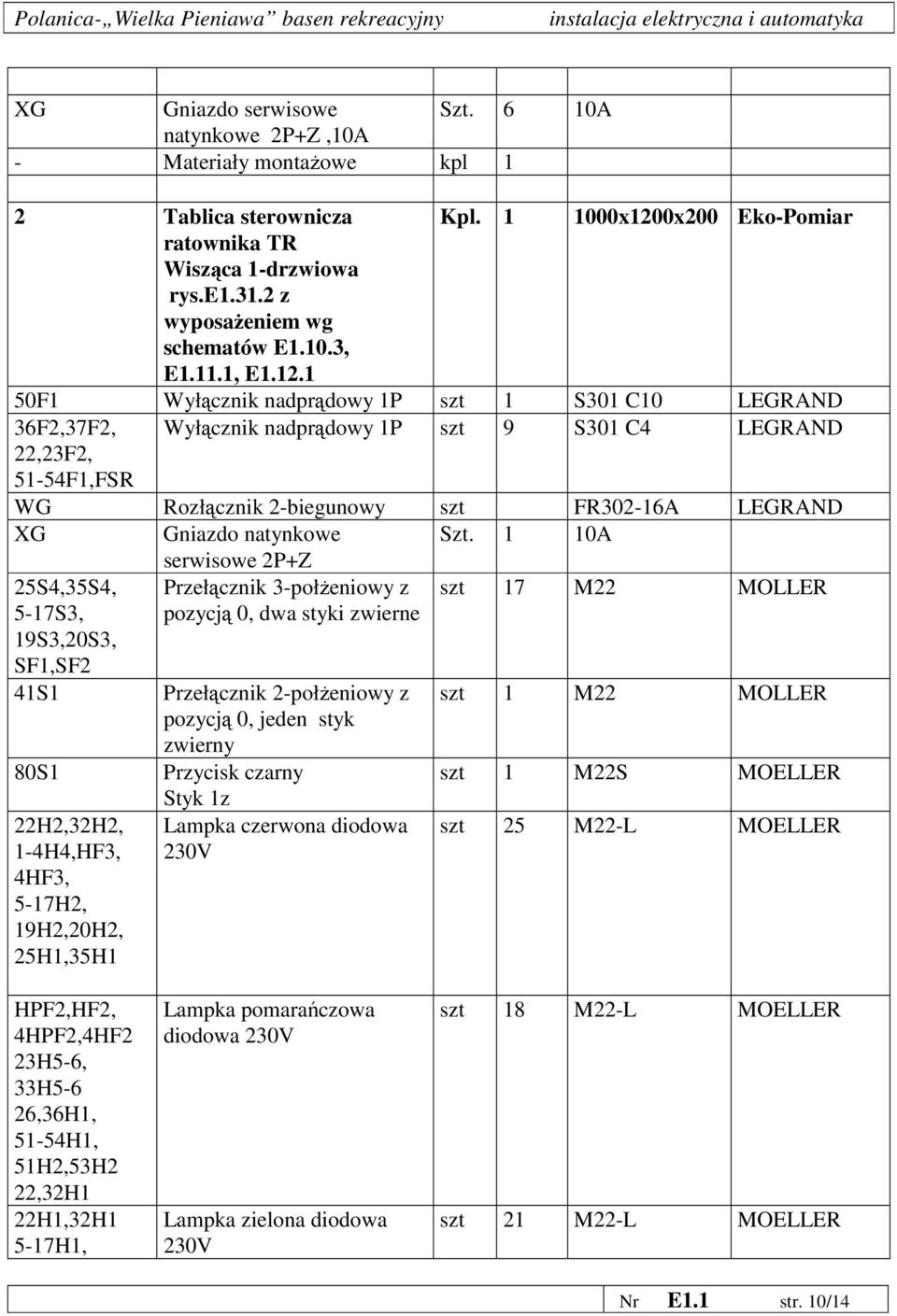

10 XG Gniazdo serwisowe Szt. 6 10A natynkowe 2P+Z,10A - Materiały montaŝowe kpl 1 2 Tablica sterownicza Kpl x1200x200 Eko-Pomiar ratownika TR Wisząca 1-drzwiowa rys.e z wyposaŝeniem wg schematów E1.10.3, E1.11.1, E F1 Wyłącznik nadprądowy 1P szt 1 S301 C10 LEGRAND 36F2,37F2, Wyłącznik nadprądowy 1P szt 9 S301 C4 LEGRAND 22,23F2, 51-54F1,FSR WG Rozłącznik 2-biegunowy szt FR302-16A LEGRAND XG Gniazdo natynkowe Szt. 1 10A 25S4,35S4, 5-17S3, 19S3,20S3, SF1,SF2 41S1 80S1 22H2,32H2, 1-4H4,HF3, 4HF3, 5-17H2, 19H2,20H2, 25H1,35H1 serwisowe 2P+Z Przełącznik 3-połŜeniowy z pozycją 0, dwa styki zwierne Przełącznik 2-połŜeniowy z pozycją 0, jeden styk zwierny Przycisk czarny Styk 1z Lampka czerwona diodowa 230V szt 17 M22 MOLLER szt 1 M22 MOLLER szt 1 M22S MOELLER szt 25 M22-L MOELLER HPF2,HF2, 4HPF2,4HF2 23H5-6, 33H5-6 26,36H1, 51-54H1, 51H2,53H2 22,32H1 22H1,32H1 5-17H1, Lampka pomarańczowa diodowa 230V Lampka zielona diodowa 230V szt 18 M22-L MOELLER szt 21 M22-L MOELLER Nr E1.1 str. 10/14

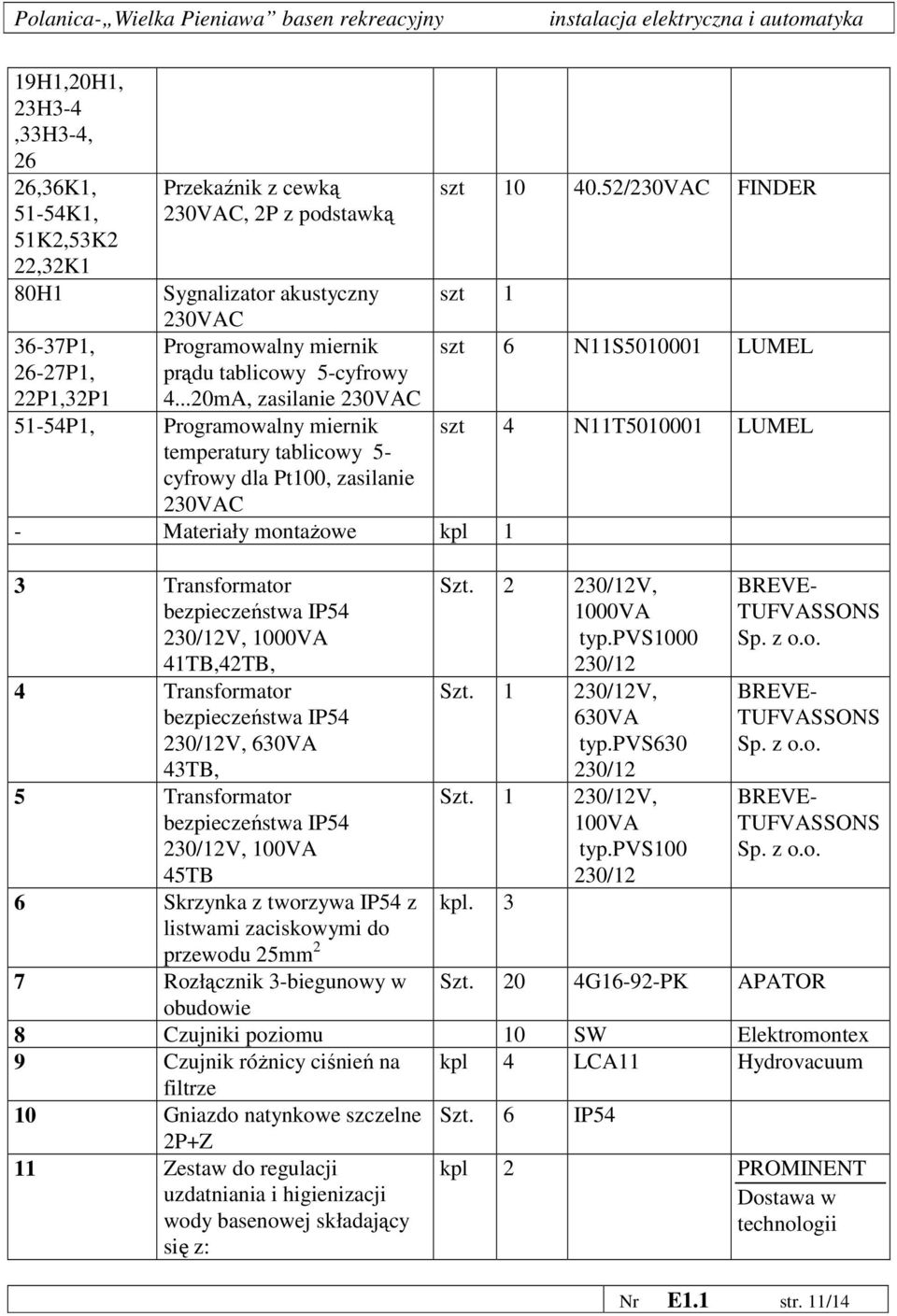

11 19H1,20H1, 23H3-4,33H3-4, 26 26,36K1, 51-54K1, 51K2,53K2 22,32K1 80H1 Przekaźnik z cewką 230VAC, 2P z podstawką szt /230VAC FINDER Sygnalizator akustyczny szt 1 230VAC 36-37P1, Programowalny miernik szt 6 N11S LUMEL 26-27P1, 22P1,32P1 prądu tablicowy 5-cyfrowy mA, zasilanie 230VAC 51-54P1, Programowalny miernik szt 4 N11T LUMEL temperatury tablicowy 5- cyfrowy dla Pt100, zasilanie 230VAC - Materiały montaŝowe kpl 1 3 Transformator bezpieczeństwa IP54 230/12V, 1000VA 41TB,42TB, 4 Transformator bezpieczeństwa IP54 230/12V, 630VA 43TB, 5 Transformator bezpieczeństwa IP54 230/12V, 100VA 45TB 6 Skrzynka z tworzywa IP54 z listwami zaciskowymi do przewodu 25mm 2 7 Rozłącznik 3-biegunowy w obudowie Szt /12V, 1000VA typ.pvs /12 Szt /12V, 630VA typ.pvs /12 Szt /12V, 100VA typ.pvs /12 kpl. 3 BREVE- TUFVASSONS Sp. z o.o. BREVE- TUFVASSONS Sp. z o.o. BREVE- TUFVASSONS Sp. z o.o. Szt. 20 4G16-92-PK APATOR 8 Czujniki poziomu 10 SW Elektromontex 9 Czujnik róŝnicy ciśnień na kpl 4 LCA11 Hydrovacuum filtrze 10 Gniazdo natynkowe szczelne Szt. 6 IP54 2P+Z 11 Zestaw do regulacji uzdatniania i higienizacji wody basenowej składający się z: kpl 2 PROMINENT Dostawa w technologii Nr E1.1 str. 11/14

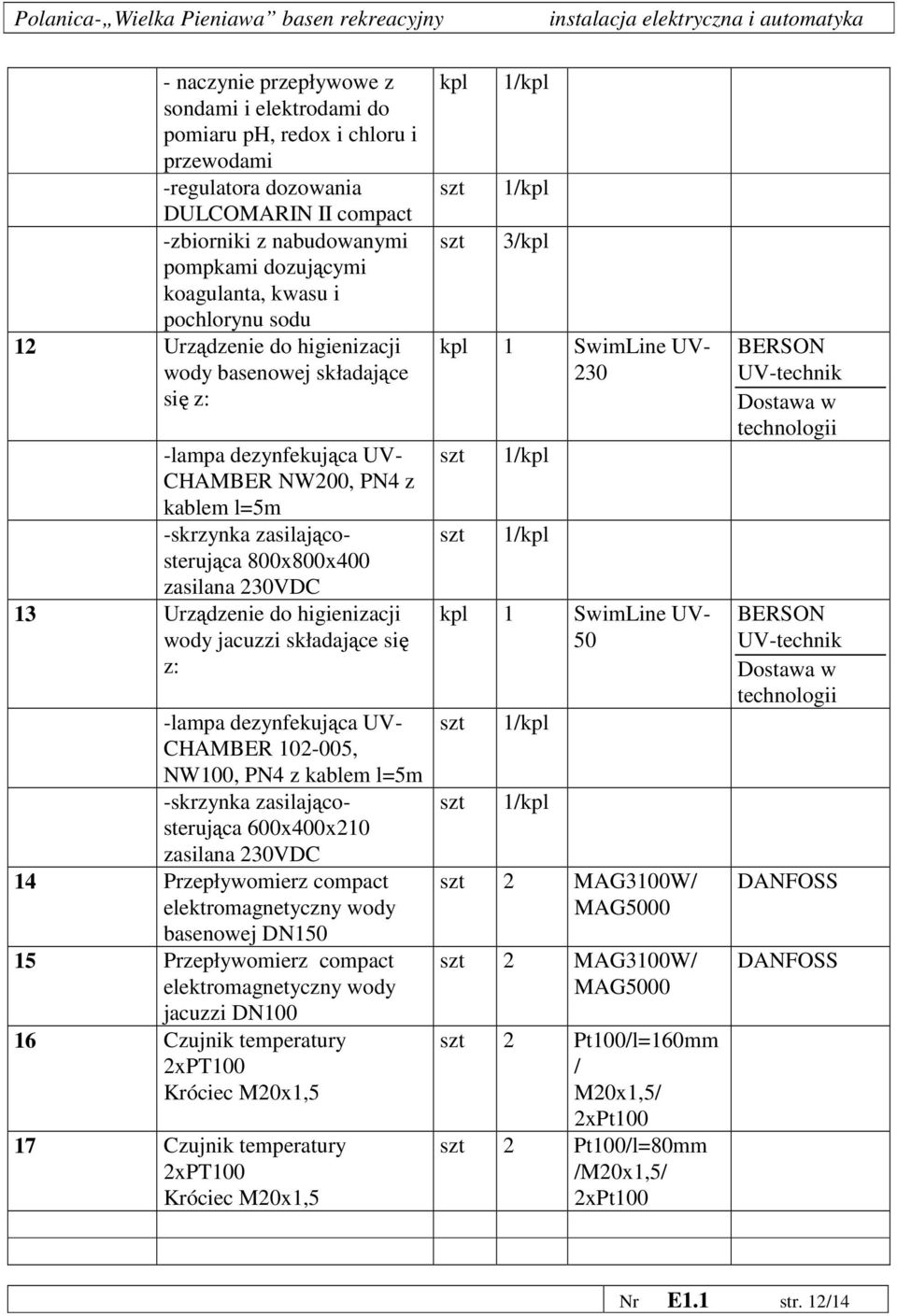

12 - naczynie przepływowe z sondami i elektrodami do pomiaru ph, redox i chloru i przewodami -regulatora dozowania DULCOMARIN II compact -zbiorniki z nabudowanymi pompkami dozującymi koagulanta, kwasu i pochlorynu sodu 12 Urządzenie do higienizacji wody basenowej składające się z: -lampa dezynfekująca UV- CHAMBER NW200, PN4 z kablem l=5m -skrzynka zasilającosterująca 800x800x400 zasilana 230VDC 13 Urządzenie do higienizacji wody jacuzzi składające się z: -lampa dezynfekująca UV- CHAMBER , NW100, PN4 z kablem l=5m -skrzynka zasilającosterująca 600x400x210 zasilana 230VDC 14 Przepływomierz compact elektromagnetyczny wody basenowej DN Przepływomierz compact elektromagnetyczny wody jacuzzi DN Czujnik temperatury 2xPT100 Króciec M20x1,5 17 Czujnik temperatury 2xPT100 Króciec M20x1,5 kpl szt szt 1/kpl 1/kpl 3/kpl kpl 1 SwimLine UV- 230 szt szt 1/kpl 1/kpl kpl 1 SwimLine UV- 50 szt szt 1/kpl 1/kpl szt 2 MAG3100W/ MAG5000 szt 2 MAG3100W/ MAG5000 szt 2 Pt100/l=160mm / M20x1,5/ 2xPt100 szt 2 Pt100/l=80mm /M20x1,5/ 2xPt100 BERSON UV-technik Dostawa w technologii BERSON UV-technik Dostawa w technologii DANFOSS DANFOSS Nr E1.1 str. 12/14

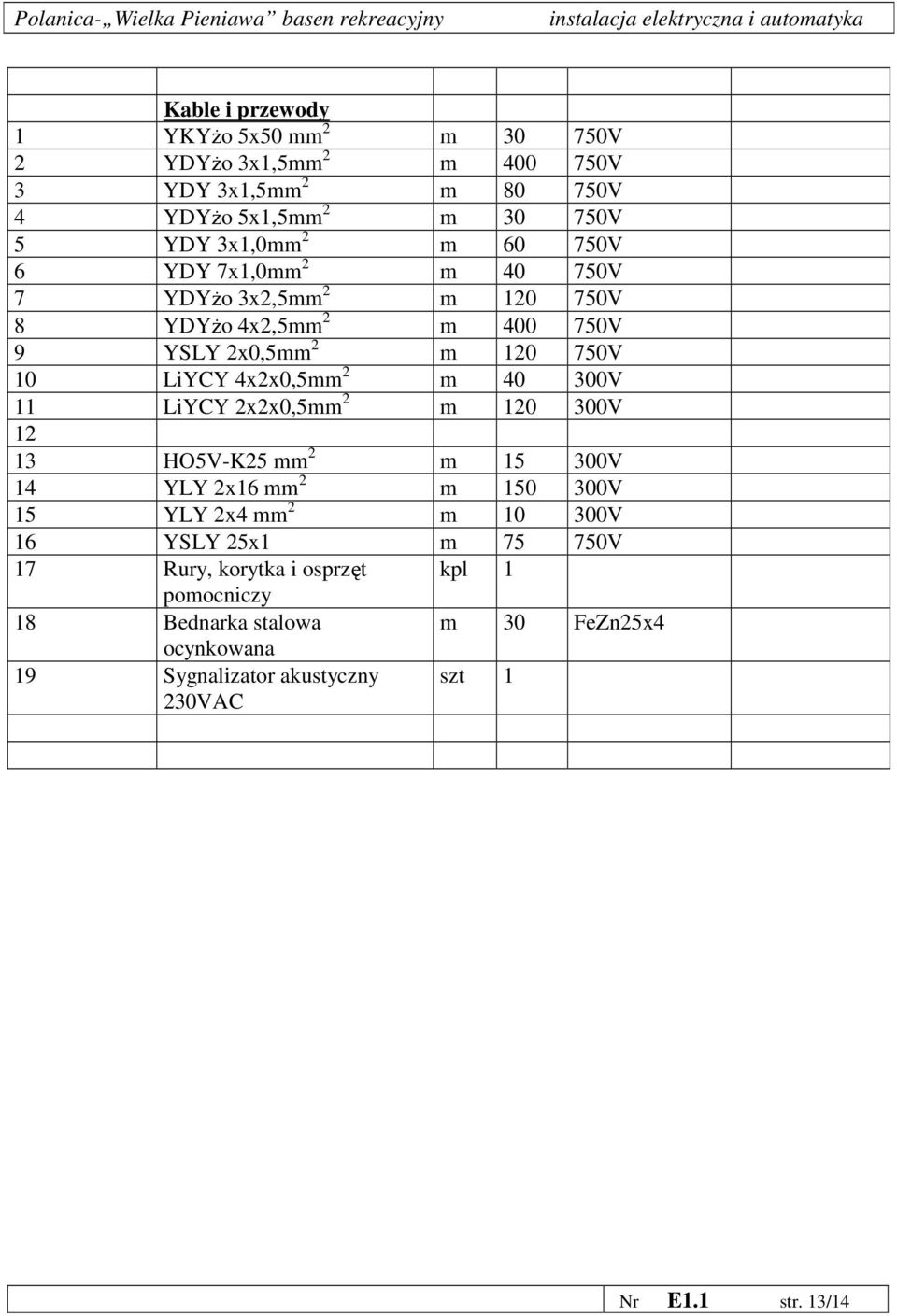

13 Kable i przewody 1 YKYŜo 5x50 mm 2 m V 2 YDYŜo 3x1,5mm 2 m V 3 YDY 3x1,5mm 2 m V 4 YDYŜo 5x1,5mm 2 m V 5 YDY 3x1,0mm 2 m V 6 YDY 7x1,0mm 2 m V 7 YDYŜo 3x2,5mm 2 m V 8 YDYŜo 4x2,5mm 2 m V 9 YSLY 2x0,5mm 2 m V 10 LiYCY 4x2x0,5mm 2 m V 11 LiYCY 2x2x0,5mm 2 m V HO5V-K25 mm 2 m V 14 YLY 2x16 mm 2 m V 15 YLY 2x4 mm 2 m V 16 YSLY 25x1 m V 17 Rury, korytka i osprzęt kpl 1 pomocniczy 18 Bednarka stalowa m 30 FeZn25x4 ocynkowana 19 Sygnalizator akustyczny 230VAC szt 1 Nr E1.1 str. 13/14

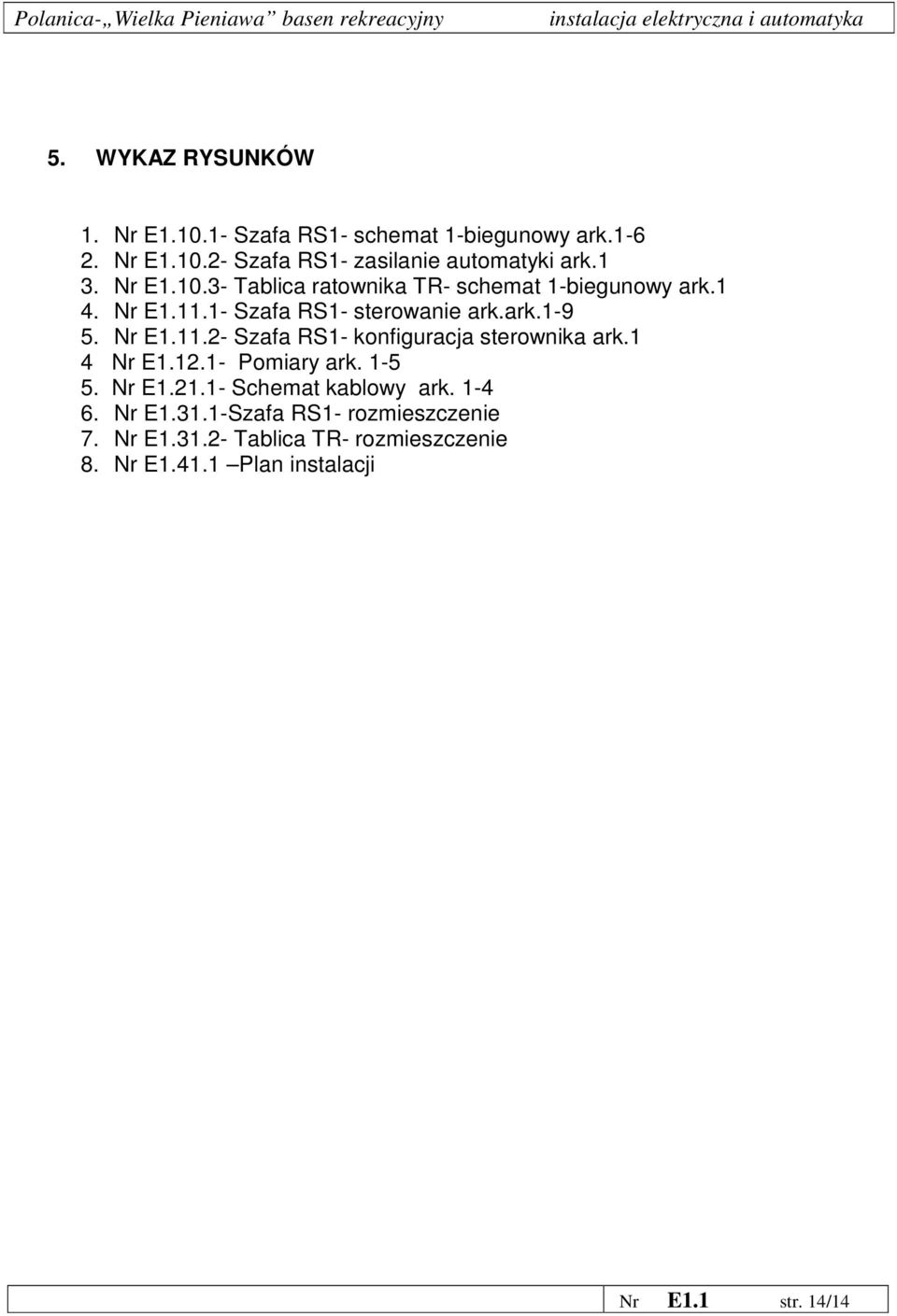

14 5. WYKAZ RYSUNKÓW 1. Nr E Szafa RS1- schemat 1-biegunowy ark Nr E Szafa RS1- zasilanie automatyki ark.1 3. Nr E Tablica ratownika TR- schemat 1-biegunowy ark.1 4. Nr E Szafa RS1- sterowanie ark.ark Nr E Szafa RS1- konfiguracja sterownika ark.1 4 Nr E Pomiary ark Nr E Schemat kablowy ark Nr E Szafa RS1- rozmieszczenie 7. Nr E Tablica TR- rozmieszczenie 8. Nr E Plan instalacji Nr E1.1 str. 14/14
