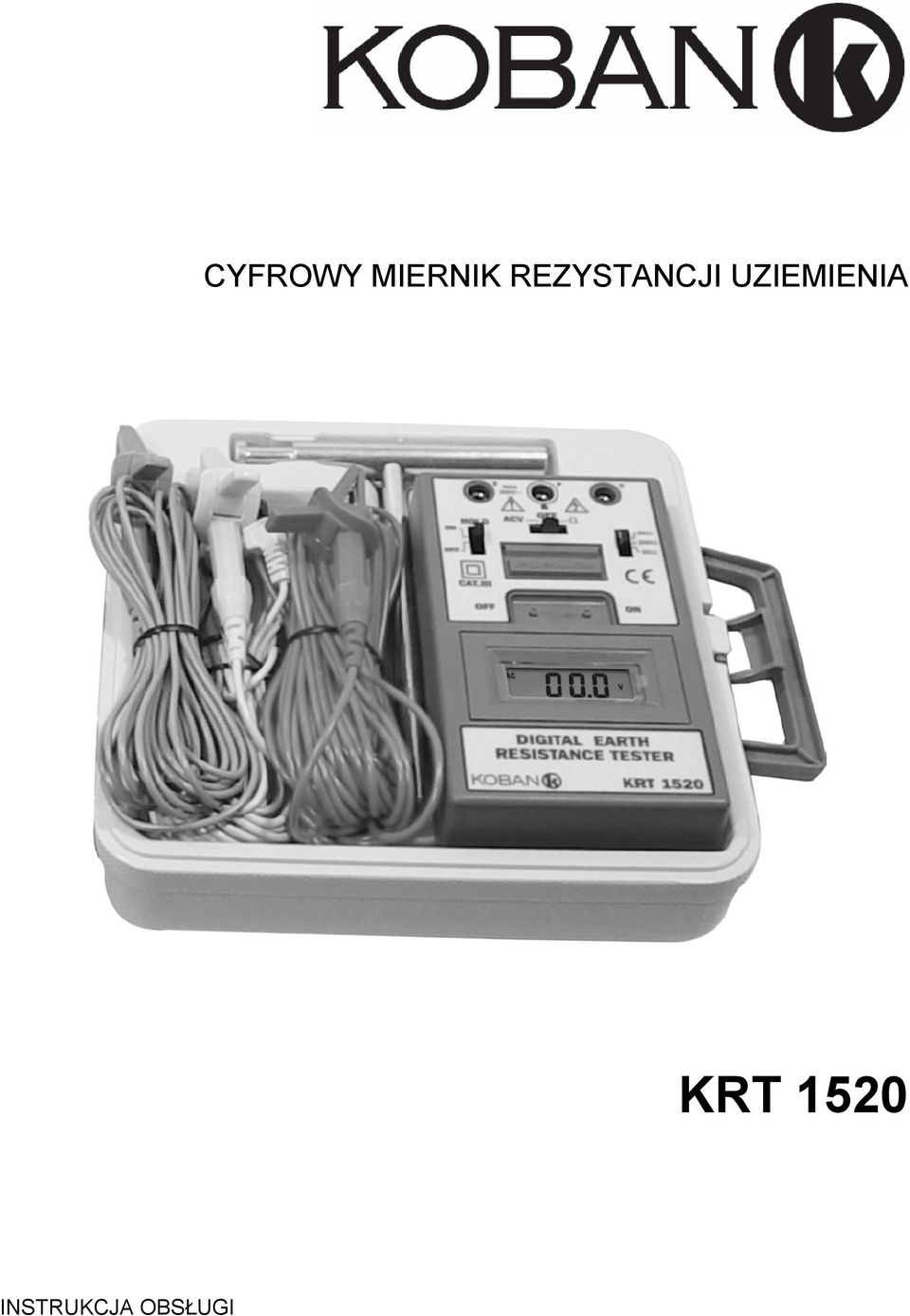

CYFROWY MIERNIK REZYSTANCJI UZIEMIENIA KRT 1520 INSTRUKCJA OBSŁUGI

Transkrypt

1 CYFROWY MIERNIK REZYSTANCJI UZIEMIENIA KRT 1520 INSTRUKCJA OBSŁUGI

2

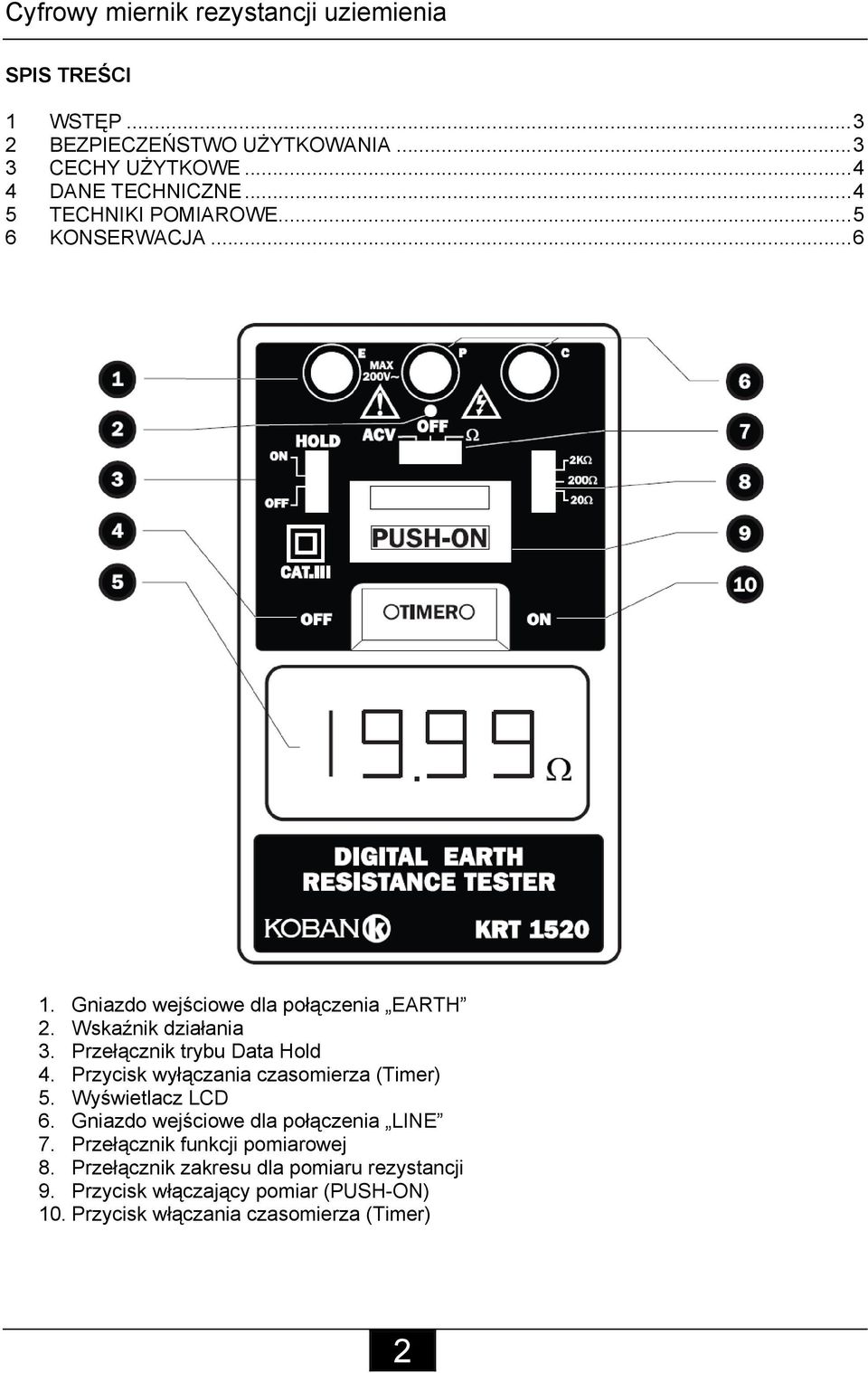

3 Cyfrowy miernik rezystancji uziemienia SPIS TREŚCI 1 WSTĘP BEZPIECZEŃSTWO UŻYTKOWANIA CECHY UŻYTKOWE DANE TECHNICZNE TECHNIKI POMIAROWE KONSERWACJA Gniazdo wejściowe dla połączenia EARTH 2. Wskaźnik działania 3. Przełącznik trybu Data Hold 4. Przycisk wyłączania czasomierza (Timer) 5. Wyświetlacz LCD 6. Gniazdo wejściowe dla połączenia LINE 7. Przełącznik funkcji pomiarowej 8. Przełącznik zakresu dla pomiaru rezystancji 9. Przycisk włączający pomiar (PUSH-ON) 10. Przycisk włączania czasomierza (Timer) 2

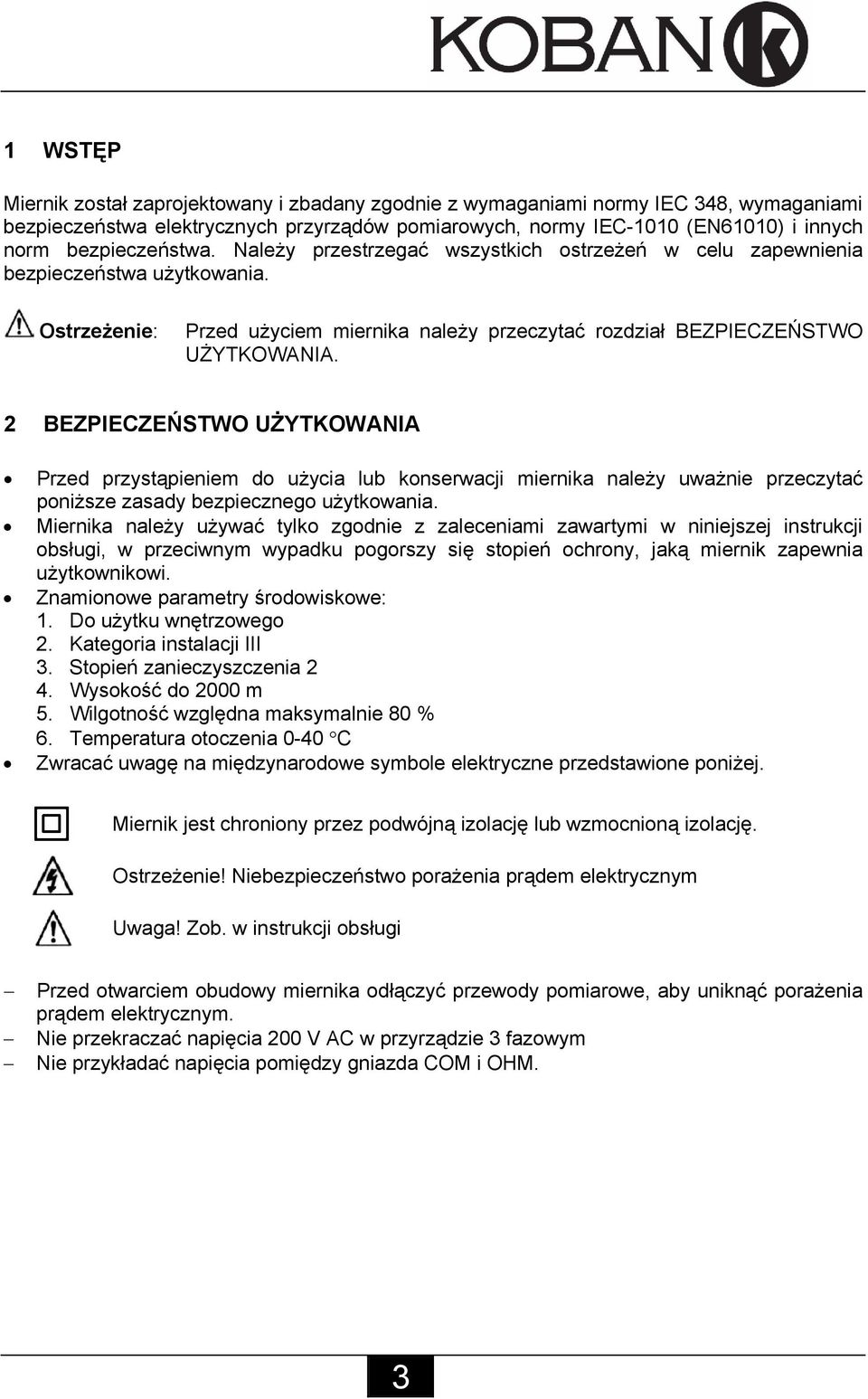

4 1 WSTĘP Miernik został zaprojektowany i zbadany zgodnie z wymaganiami normy IEC 348, wymaganiami bezpieczeństwa elektrycznych przyrządów pomiarowych, normy IEC-1010 (EN61010) i innych norm bezpieczeństwa. Należy przestrzegać wszystkich ostrzeżeń w celu zapewnienia bezpieczeństwa użytkowania. Ostrzeżenie: Przed użyciem miernika należy przeczytać rozdział BEZPIECZEŃSTWO UŻYTKOWANIA. 2 BEZPIECZEŃSTWO UŻYTKOWANIA Przed przystąpieniem do użycia lub konserwacji miernika należy uważnie przeczytać poniższe zasady bezpiecznego użytkowania. Miernika należy używać tylko zgodnie z zaleceniami zawartymi w niniejszej instrukcji obsługi, w przeciwnym wypadku pogorszy się stopień ochrony, jaką miernik zapewnia użytkownikowi. Znamionowe parametry środowiskowe: 1. Do użytku wnętrzowego 2. Kategoria instalacji III 3. Stopień zanieczyszczenia 2 4. Wysokość do 2000 m 5. Wilgotność względna maksymalnie 80 % 6. Temperatura otoczenia 0-40 C Zwracać uwagę na międzynarodowe symbole elektryczne przedstawione poniżej. Miernik jest chroniony przez podwójną izolację lub wzmocnioną izolację. Ostrzeżenie! Niebezpieczeństwo porażenia prądem elektrycznym Uwaga! Zob. w instrukcji obsługi Przed otwarciem obudowy miernika odłączyć przewody pomiarowe, aby uniknąć porażenia prądem elektrycznym. Nie przekraczać napięcia 200 V AC w przyrządzie 3 fazowym Nie przykładać napięcia pomiędzy gniazda COM i OHM. 3

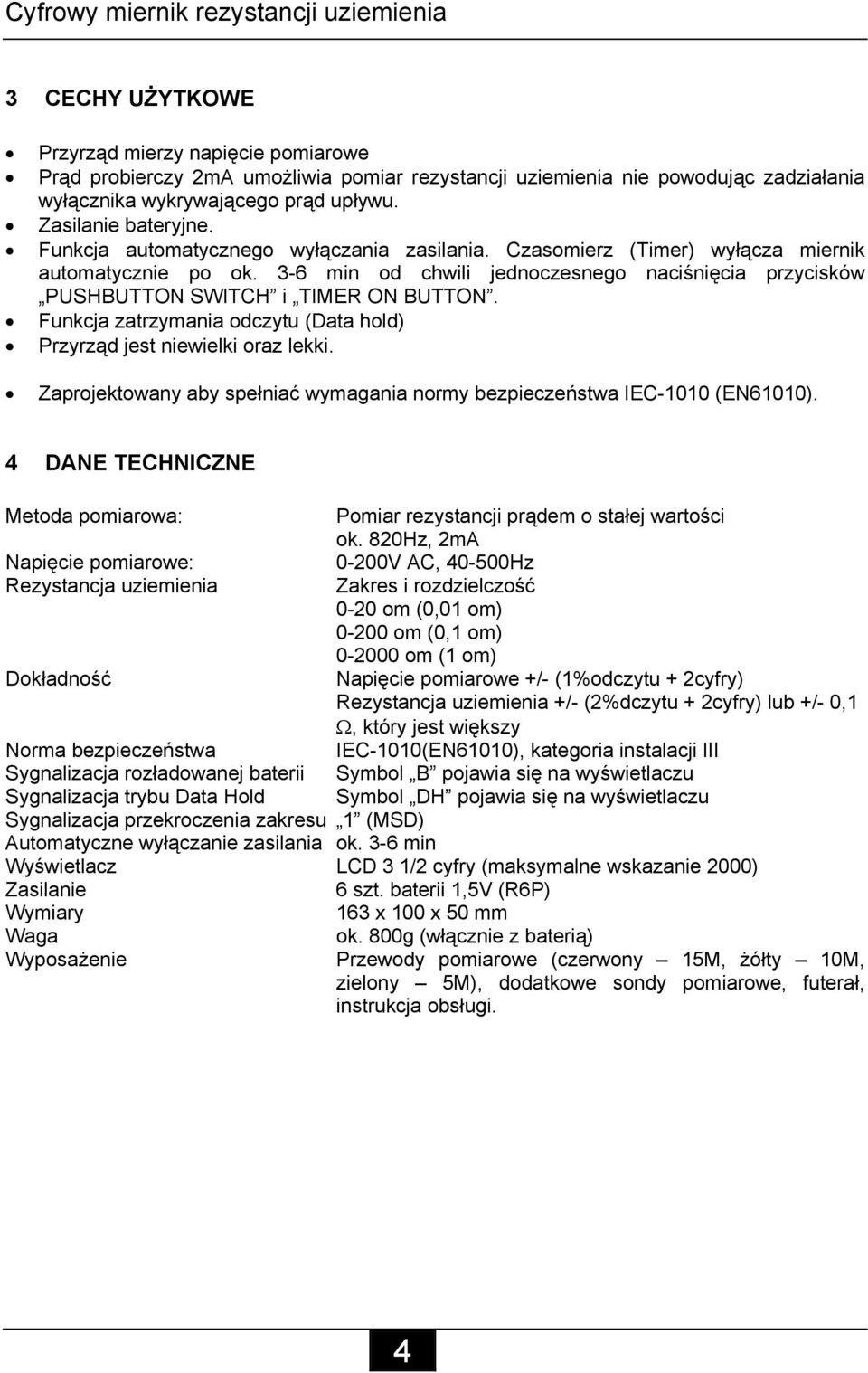

5 Cyfrowy miernik rezystancji uziemienia 3 CECHY UŻYTKOWE Przyrząd mierzy napięcie pomiarowe Prąd probierczy 2mA umożliwia pomiar rezystancji uziemienia nie powodując zadziałania wyłącznika wykrywającego prąd upływu. Zasilanie bateryjne. Funkcja automatycznego wyłączania zasilania. Czasomierz (Timer) wyłącza miernik automatycznie po ok. 3-6 min od chwili jednoczesnego naciśnięcia przycisków PUSHBUTTON SWITCH i TIMER ON BUTTON. Funkcja zatrzymania odczytu (Data hold) Przyrząd jest niewielki oraz lekki. Zaprojektowany aby spełniać wymagania normy bezpieczeństwa IEC-1010 (EN61010). 4 DANE TECHNICZNE Metoda pomiarowa: Pomiar rezystancji prądem o stałej wartości ok. 820Hz, 2mA Napięcie pomiarowe: 0-200V AC, Hz Rezystancja uziemienia Zakres i rozdzielczość 0-20 om (0,01 om) om (0,1 om) om (1 om) Dokładność Napięcie pomiarowe +/- (1%odczytu + 2cyfry) Rezystancja uziemienia +/- (2%dczytu + 2cyfry) lub +/- 0,1 Ω, który jest większy Norma bezpieczeństwa IEC-1010(EN61010), kategoria instalacji III Sygnalizacja rozładowanej baterii Symbol B pojawia się na wyświetlaczu Sygnalizacja trybu Data Hold Symbol DH pojawia się na wyświetlaczu Sygnalizacja przekroczenia zakresu 1 (MSD) Automatyczne wyłączanie zasilania ok. 3-6 min Wyświetlacz LCD 3 1/2 cyfry (maksymalne wskazanie 2000) Zasilanie 6 szt. baterii 1,5V (R6P) Wymiary 163 x 100 x 50 mm Waga ok. 800g (włącznie z baterią) Wyposażenie Przewody pomiarowe (czerwony 15M, żółty 10M, zielony 5M), dodatkowe sondy pomiarowe, futerał, instrukcja obsługi. 4

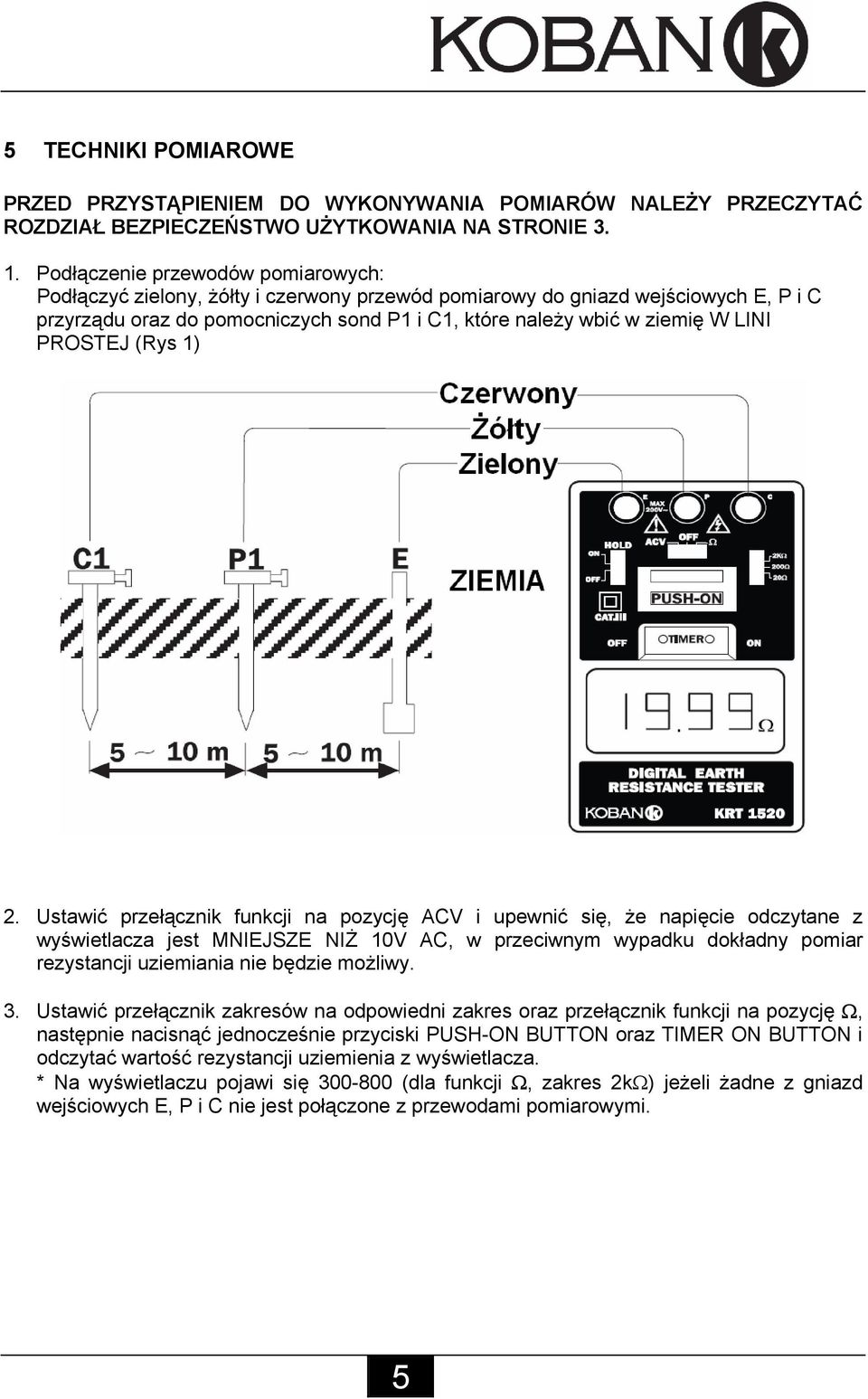

6 5 TECHNIKI POMIAROWE PRZED PRZYSTĄPIENIEM DO WYKONYWANIA POMIARÓW NALEŻY PRZECZYTAĆ ROZDZIAŁ BEZPIECZEŃSTWO UŻYTKOWANIA NA STRONIE Podłączenie przewodów pomiarowych: Podłączyć zielony, żółty i czerwony przewód pomiarowy do gniazd wejściowych E, P i C przyrządu oraz do pomocniczych sond P1 i C1, które należy wbić w ziemię W LINI PROSTEJ (Rys 1) 2. Ustawić przełącznik funkcji na pozycję ACV i upewnić się, że napięcie odczytane z wyświetlacza jest MNIEJSZE NIŻ 10V AC, w przeciwnym wypadku dokładny pomiar rezystancji uziemiania nie będzie możliwy. 3. Ustawić przełącznik zakresów na odpowiedni zakres oraz przełącznik funkcji na pozycję Ω, następnie nacisnąć jednocześnie przyciski PUSH-ON BUTTON oraz TIMER ON BUTTON i odczytać wartość rezystancji uziemienia z wyświetlacza. * Na wyświetlaczu pojawi się (dla funkcji Ω, zakres 2kΩ) jeżeli żadne z gniazd wejściowych E, P i C nie jest połączone z przewodami pomiarowymi. 5

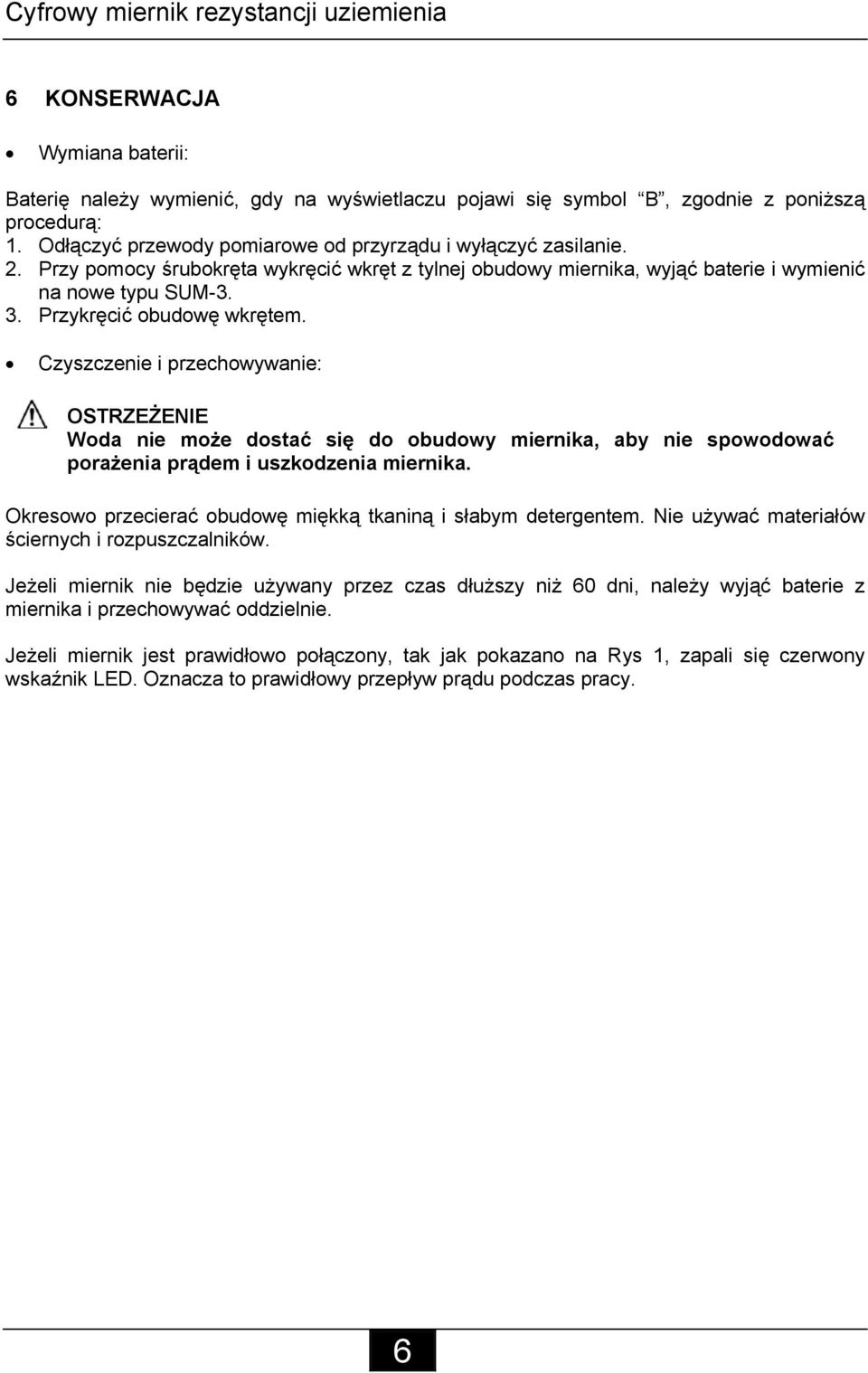

7 Cyfrowy miernik rezystancji uziemienia 6 KONSERWACJA Wymiana baterii: Baterię należy wymienić, gdy na wyświetlaczu pojawi się symbol B, zgodnie z poniższą procedurą: 1. Odłączyć przewody pomiarowe od przyrządu i wyłączyć zasilanie. 2. Przy pomocy śrubokręta wykręcić wkręt z tylnej obudowy miernika, wyjąć baterie i wymienić na nowe typu SUM Przykręcić obudowę wkrętem. Czyszczenie i przechowywanie: OSTRZEŻENIE Woda nie może dostać się do obudowy miernika, aby nie spowodować porażenia prądem i uszkodzenia miernika. Okresowo przecierać obudowę miękką tkaniną i słabym detergentem. Nie używać materiałów ściernych i rozpuszczalników. Jeżeli miernik nie będzie używany przez czas dłuższy niż 60 dni, należy wyjąć baterie z miernika i przechowywać oddzielnie. Jeżeli miernik jest prawidłowo połączony, tak jak pokazano na Rys 1, zapali się czerwony wskaźnik LED. Oznacza to prawidłowy przepływ prądu podczas pracy. 6
