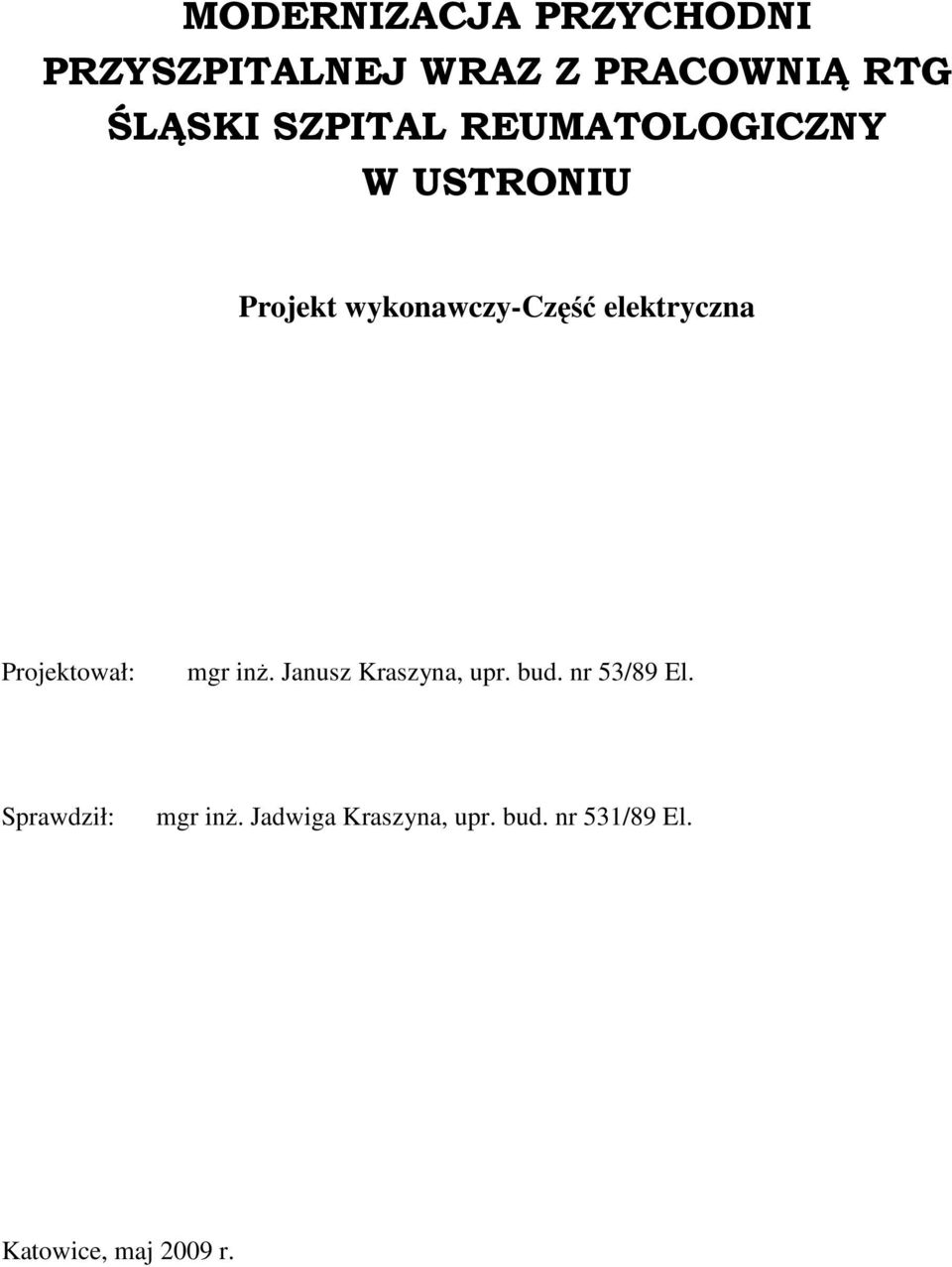

1 MODERNIZACJA PRZYCHODNI PRZYSZPITALNEJ WRAZ Z PRACOWNIĄ RTG ŚLĄSKI SZPITAL REUMATOLOGICZNY W USTRONIU Projekt wykonawczy-część elektryczna Projektował: mgr inŝ. Janusz Kraszyna, upr. bud. nr 53/89 El. Sprawdził: mgr inŝ. Jadwiga Kraszyna, upr. bud. nr 531/89 El. Katowice, maj 2009 r.

2 2. SPIS ZAWARTOŚCI DOKUMENTACJI 1. Strona tytułowa str. nr 1 2. Spis zawartości dokumentacji str. nr 2 3. ZałoŜenia str. nr 3 4. Opis techniczny str. nr Obliczenia techniczne str. nr 7 6. Zestawienie materiałów str. nr Rysunki: 1. Schemat zasilania rys. nr Schemat strukturalny rozdzielnicy D1-RP rys. nr Schemat strukturalny rozdzielnicy D-RTG rys. nr Schemat sterowania generatora rentgenowskiego rys. nr Schemat blokowy logicznej sieci komputerowej rys. nr Schemat blokowy instalacji przyzywowej rys. nr Schemat blokowy instalacji wywoławczej rys. nr Plan instalacji elektrycznych rys. nr Plan instalacji logicznej, przyzywowej i wywoławczej rys. nr Lista kablowa rys. nr Schemat połączeń centralki alarmowej rys. nr Plan instalacji w pomieszczeniach RTG rys. nr 12 2

3 3. ZAŁOśENIA 3.1. PODSTAWA TECHNICZNA OPRACOWANIA Niniejszy projekt opracowano na podstawie następujących materiałów załoŝeniowych: Projektu części architektonicznej modernizacji przychodni przyszpitalnej AranŜacji oświetlenia pomieszczeń recepcji i poczekalni Inwentaryzacji przeprowadzonej przez projektanta Obowiązujących przepisów i norm Uzgodnień międzybranŝowych na etapie projektowania Wytycznych branŝowych przekazanych przez projektanta urządzeń rentgenowskich 3.2. ZAKRES OPRACOWANIA Zakres opracowania obejmuje modernizację instalacji siły, oświetlenia, gniazd wtyczkowych oraz instalacji komputerowej w przychodni przyszpitalnej wraz z pracownią RTG. Dodatkowo zaprojektowano instalację przyzywową w salach zabiegowych i instalację wywoławczą w gabinetach lekarskich.. Modernizacją objęto równieŝ tablice piętrowe na parterze segmentu D w części objętej przebudową. W/w tablice po demontaŝu zostaną zastąpione nowymi rozdzielnicami D1-RP i D-RTG. 3

4 4. OPIS TECHNICZNY 4.1. CHARAKTERYSTYKA STANU ISTNIEJĄCEGO Instalacje oświetlenia, gniazd wtyczkowych, siły technologicznej dla urządzeń rentgenowskich na parterze w segmencie D w związku z przebudową tej części szpitala zostaną zdemontowane wraz z tablicami zasilającymi. Istniejące instalacje są w złym stanie technicznym, wyeksploatowane i wykonane przewodami aluminiowymi. Istniejące oprawy nie zapewniają odpowiedniego natęŝenia oświetlenia STAN PROJEKTOWANY Zasilanie Projektowane instalacje oświetlenia, gniazd wtyczkowych oraz zasilania urządzeń komputerowych zasilane będą z nowych rozdzielnic D1-RP i D-RTG zabudowanych w miejsce istniejących tablic. Ponadto z rozdzielnicy D-RTG zasilane będą urządzenia rentgenowskie. Rozdzielnice D1-RP i D-RTG zaprojektowano jako wnękowe typu WXL 4 24 firmy Legrand. W rozdzielnicy D1-RP wydzielono część z szynami w układzie TN-C umoŝliwiając w ten sposób zasilanie istniejących obwodów w części pomieszczeń nie podlegających modernizacji. Obie w/w rozdzielnice zasilane będą nowymi kablami wyprowadzonymi z rozdzielnicy RN-2. Do prowadzenia kabli naleŝy wykorzystać istniejące trasy kablowe. W podpiwniczeniu dla prowadzenia kabli naleŝy ułoŝyć nowe korytko o szerokości 10 cm. W rozdzielnicy RN-2 w sekcji nr 2 w związku z wyprowadzeniem nowych kabli naleŝy zabudować dodatkowo 2 rozłączniki bezpiecznikowe. Magistralę zasilającą 24V dla instalacji przyzywowej naleŝy wyprowadzić z transformatora 230/24V o mocy 40VA usytuowanego w rozdzielnicy. Schemat zasilania przedstawiono na rys. nr Instalacja oświetlenia Zaprojektowano nową instalację oświetlenia ogólnego, awaryjnego, i ewakuacyjnego. W ramach oświetlenia ogólnego przewidziano oprawy świetlówkowe, nasufitowe typu TCS TL-D18M6 w pokojach lekarskich, salach zabiegowych i pracowni rentgenowskiej oraz oprawy firmy Ensto typu AVR H w sanitariatach. W recepcji i w ciągu komunikacyjnym przewidziano oprawy Downlight odpowiednio typu DLE 127 firmy Lena Lighting i typu Plado firmy Spotline. Oświetlenie awaryjne zapewniono poprzez wyposaŝenie nasufitowych opraw oświetlenia ogólnego w indywidualne człony awaryjne z czasem podtrzymania 1 godziny. Drogi ewakuacyjne oświetlono oprawami ewakuacyjnymi wyposaŝonymi w indywidualne akumulatorki z czasem podtrzymania 1 godziny 4

5 Przewidziano aranŝację oświetlenia w poczekalni. Zastosowano dekoracyjne kinkiety na ścianach Instalacja gniazd wtyczkowych Gniazda wtyczkowe zasilane będą przewodami typu YDYŜo 3 2,5 mm 2 z rozdzielni D1- RP i D-RTG. Zastosowano gniazda podwójne, podtynkowe 2P+Z, 16A oraz gniazda bryzgoszczelne 2P+Z, 16A obok umywalek. Instalację zasilania gniazd wtyczkowych wykonać podtynkowo Instalacja przyzywowa Zaprojektowano instalację przyzywową w oparciu o urządzenia firmy Ensto. Centralkę alarmową złoŝoną z 1 numeratora naleŝy zainstalować w recepcji. Sale zabiegowe wyposaŝono w kasowniki i przyciski z lampką. Nad drzwiami do sal zabiegowych zainstalowane będą lampki sygnalizacyjne. Aparaty instalacji przyzywowej naleŝy montować w puszkach Ø60 firmy Ensto lub ramkach maskujących. Instalację przyzywową naleŝy wykonać jako podtynkową przewodami TDY 1 0,5 a magistralę zasilającą przewodem DY 1mm Urządzenia rentgenowskie Generator aparatu rentgenowskiego zasilany jest kablem typu YKYŜo 5 16 mm 2 z rozdzielnicy D-RTG. W torze zasilającym w/w generator zastosowano rozłącznik bezpiecznikowy z wkładkami 50A, stycznik typu DLM150 oraz wyłącznik róŝnicowoprądowy 63A z prądem róŝnicowym 0,03A. Załączanie i wyłączanie aparatu przewidziano ze sterowni. W gabinecie rentgenowskim zainstalowany będzie wyłącznik awaryjny. Praca aparatu sygnalizowana będzie lampką ostrzegawczą umieszczoną nad drzwiami gabinetu. Aparat rentgenowski wyposaŝony będzie w instalację nagłaśniającą w postaci dwóch głośników. Głośniki połączone będą z aparatem przewodami typu SMYp 2 0,5 mm 2. Rozmieszczenie urządzeń w pracowni RTG pokazano na rys. nr Logiczna sieć komputerowa Komputery w przychodni przyszpitalnej pracować będą w sieci logicznej podłączonej do switcha zainstalowanego w recepcji. Komputery połączone będą ze switchem przewodami typu FTP 4 2 0,5 kategorii 5E. Schemat blokowy sieci logicznej pokazano na rys. nr 05. Po stronie elektrycznej komputery zasilane będą z wydzielonych obwodów Przewidziano gniazdka z blokadą Instalacja wywoławcza 5

6 Dla potrzeb przychodni przyszpitalnej przewidziano system Q-Matic Solo firmy Q-Matic umoŝliwiający obsługę sześciu gabinetów. System Q-Matic Solo to samodzielny system, w którym automat biletowy zainstalowany w recepcji jest serwerem systemu sterującym pracą wszystkich jego elementów pokazanych na rysunku nr 07. Q-Matic System nie wymaga stosowania dodatkowego komputera. Wbudowany Web-serwer daje moŝliwość dostępu do informacji systemowych z dowolnego komputera w sieci. Dostawa systemu oraz wszystkie prace montaŝowe w tym programowanie systemu i szkolenie personelu będą wykonywane przez autoryzowany serwis Q-Matic OCHRONA PRZECIWPORAśENIOWA Jako system ochrony przeciwporaŝeniowej zastosowano szybkie wyłączenie w układzie TN-S. Szybkie wyłączenie zapewniono przez zastosowanie wyłączników instalacyjnych, wyłączników róŝnicowoprądowych lub bezpieczników o odpowiednio dobranych wkładkach. Szyny PE w poszczególnych tablicach naleŝy połączyć z szyną PEN w rozdzielni głównej. W rozdzielnicy D-RTG przewidziano zainstalowanie miejscowej szyny połączeń wyrównawczych. Do szyny naleŝy podłączyć szynę PE w rozdzielnicy D-RTG. Z szyną PE w rozdzielnicy naleŝy połączyć zaciski ochronne urządzeń rentgenowskich. Połączenie miejscowej szyny połączeń wyrównawczych z szyną PE w rozdzielnicy RN-2 naleŝy wykonać linką Lg 16 mm 2. Zgodnie z obliczeniami przeprowadzonymi w punkcie 5 skuteczność ochrony przeciwporaŝeniowej jest zapewniona. Zgodnie z wytycznymi technologicznymi impedancja toru prądowego zasilającego generator aparatu rtg powinna być od 0,16 Ω. Zgodnie z obliczeniami przeprowadzonymi w punkcie 5 warunek jest spełniony. 6

7 5. OBLICZENIA TECHNICZNE 5.1. SPRAWDZENIE SKUTECZNOŚCI OCHRONY PRZECIWPORAśENIOWEJ Obliczenie skuteczności ochrony przeciwporaŝeniowej przeprowadzono dla najdłuŝszych obwodów wyprowadzonych z rozdzielnic D1-RP i D-RTG wg poniŝszych schematów: a) dla rozdzielnicy D1-RP: R T, X T istn. YAKY4 185 L 1 =100m r 1 x 1 RN-2 63A Do obliczeń przyjęto: R T = 0,004Ω, X T = 0,017Ω r 1 = 0,18Ω/km, x 1 = 0,082Ω/km r 2 = 1,24Ω/km, x 2 = 0,09Ω/km r 3 = 13,1Ω/km, YKYŜo 5 16 L 2 =70m r 2 x 2 D1-RP 10A YDYŜo 4 1,5 L 3 =40m r 3 A Dla zwarcia w punkcie A : Z A = 1,26Ω I U = Z F ZA = A 182,4A Dla wyłącznika instalacyjnego S301 B10 czas wyłączenia zwarcia będzie mniejszy od 0,4s i skuteczność ochrony jest zapewniona. b) dla rozdzielnicy D-RTG: RN-2 D-RTG R T, X T istn. YAKY L 1 =100m r 1 x 1 Do obliczeń przyjęto: r 4 = 0,79Ω/km, x 2 = 0,09Ω/km 80A YKYŜo 5 25 L 4 =70m r 4 x 4 50A YKYŜo 5 16 L 5 =105m r 2 x 2 B G Dla zwarcia w punkcie B : Z B = 0,18Ω I U = Z F ZB = B 1305A Dla wkładki bezpiecznikowej o wartości 50A czas wyłączenia zwarcia wynosi 0,01s i skuteczność ochrony jest zapewniona IMPEDANCJA TORU PRĄDOWEGO Impedancję toru prądowego dla linii zasilającej generator rtg obliczono dla schematu przedstawionego w punkcie 5.1. Impedancja wynosi 0,083Ω i jest mniejsza od określonej w wytycznych technologicznych wartości 0,17Ω. 7

8 6. ZESTAWIENIE MATERIAŁÓW Lp. Wyszczególnienie jedn. ilość 6.1. Rozdzielnia główna RN-2 1. Rozłącznik bezpiecznikowy typu SPX00 szt Wkładka bezpiecznikowa 80A szt. 3. Rozłącznik bezpiecznikowy typu R303 63A szt RozdzielnicaD1-RP (prefabrykat wg rys. nr 02) kpl Rozdzielnica D-RTG (prefabrykat wg rys. nr 03) kpl Instalacja sterowania aparatem rtg 1. Skrzynka sterownicza Ww złoŝona z : kpl. 1 Przycisku zwiernego szt. 1 Przycisku rozwiernego szt. 1 Lampki koloru zielonego, 230V szt. 1 Obudowy do nabudowania typu RMQ-Titan szt Wyłącznik awaryjny z mechanizmem zatrzaskowym szt Lampa ostrzegawcza 230V szt Lampa bakteriobójcza 230V szt Przewód typu SMYp 2 0,5 m Kable zasilające. 1. Kabel typu YKYŜo 5 25, 1kV m Kabel typu YKYŜo kV m 80 3 Linka Lg 16mm 2 m Kable sterownicze 1. Kabel typu YKSY 5 1,5 m Kabel typu YKSY 3 1,5 m Przewód YDY 2 1,5 m Logiczna instalacja komputerowa 1. Switch typu szt Przewód typu FTP 4 2 0,5 kat. 5E m Gniazdo typu RJ45 szt Instalacja oświetleniowai gniazd wtyczkowych 1. Oprawa świetlówkowa nasufitowa typu TCS TL- szt. 19 D18M6 2. j. w. lecz z członem awaryjnym szt. 16 8

9 Lp. Wyszczególnienie jedn. ilość 3. Oprawa ewakuacyjna szt Oprawa typu AVR H szt Oprawa Dowlight typu Plado 1 26W firmy Spotline szt j. w. lecz z członem awaryjnym szt Oprawa Downlight typu DLE 127 firmy Lena Lighting szt Kinkiet typu QWS 002 szt Łącznik podtynkowy pojedynczy szt Łącznik podtynkowy podwójny szt Łącznik schodowy szt Gniazdo 2P+Z, 16A, podtynkowe, podtynkowe szt Gniazdo 2P+Z, 16A bryzgoszczelne, natynkowe szt Puszka rozgałęźna szt Przewód YDYo 3 1,5, 750V m Przewód YDYŜo 4 1,5, 750V m Przewód typu YDYŜo 3 2,5, 750V m Instalacja przyzywowa 1. Kasownik typu FEH 1001 szt Lampka sygnałowa typu FIM 100 szt Ramka maskująca z zabudowaną aparaturą: kpl. 5 przycisk FAP 2001 z lampką 4. Centralka sygnalizacyjna (prefabrykat wg rys. nr 11) kpl Przewód typu DY 1mm 2 m Przewód typu TDY 0,5mm 2 m Puszka pod aparaty Ø60 Ensto szt Puszka rozgałęźna szt Instalacja zasilania komputerów 1. Gniazdo podtynkowe 2P+Z, 16A z blokadą szt Przewód typu YDYŜo 3 2,5 m Instalacja wywoławcza 1. Q-Matic Printer TP3155 Solo z KT 1 szt Table Stand TPXX 1 szt Terminal KT2595, 33 Buttons CE szt Wyświetlacz 924 RED-LED szt Wyświetlacz 948 RED-LED szt Łącznik Tabliczka-Wyświetlacz szt Zawieszenie ścienne wyświetlaczy szt Dzwonek, Ding-Dong szt Zasilacz SA-60 24V DC, V AC szt. 3 9

10 10. Mocowanie ścienne do zasil. SA-60 szt CS1701 Satellite 4/2 szt SC1701 Main szt Gniazdo modularne 6 POL QM szt Przewód teletechniczny typu YTLYp 6 0,12 m Przewód typu FTP 4 2 0,5 kat. 5 m DemontaŜ 1. Istniejące tablice piętrowe szt Oprawa oświetleniowa świetlówkowa nasufitowa 2 48W szt
