1.OPIS TECHNICZNY INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA I OCHRONY ZDROWIA NA BUDOWIE

Transkrypt

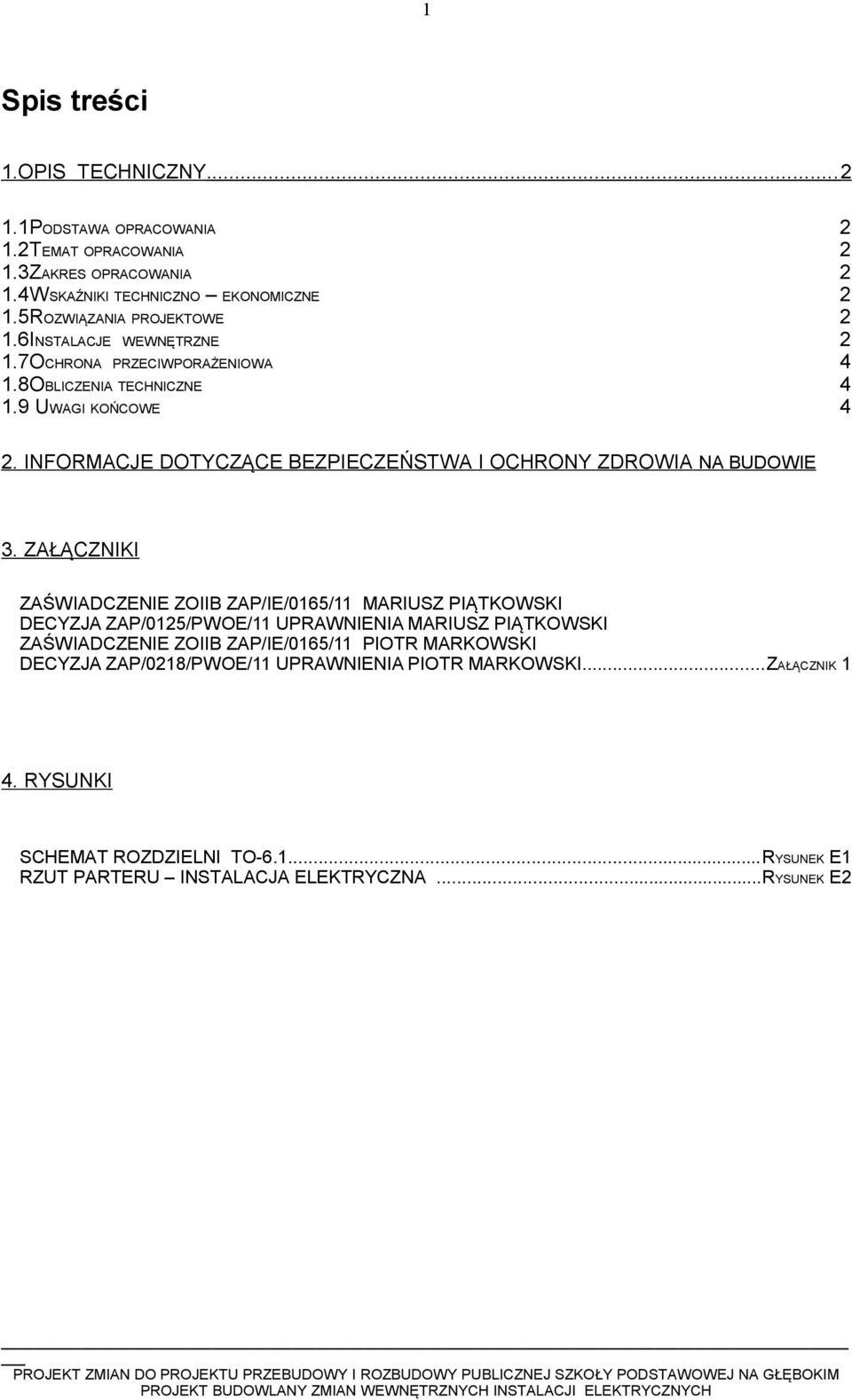

1 1 Spis treści 1.OPIS TECHNICZNY PODSTAWA OPRACOWANIA 2 1.2TEMAT OPRACOWANIA 2 1.3ZAKRES OPRACOWANIA 2 1.4WSKAŹNIKI TECHNICZNO EKONOMICZNE 2 1.5ROZWIĄZANIA PROJEKTOWE 2 1.6INSTALACJE WEWNĘTRZNE 2 1.7OCHRONA PRZECIWPORAŻENIOWA 4 1.8OBLICZENIA TECHNICZNE UWAGI KOŃCOWE 4 2. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA I OCHRONY ZDROWIA NA BUDOWIE 3. ZAŁĄCZNIKI ZAŚWIADCZENIE ZOIIB ZAP/IE/0165/11 MARIUSZ PIĄTKOWSKI DECYZJA ZAP/0125/PWOE/11 UPRAWNIENIA MARIUSZ PIĄTKOWSKI ZAŚWIADCZENIE ZOIIB ZAP/IE/0165/11 PIOTR MARKOWSKI DECYZJA ZAP/0218/PWOE/11 UPRAWNIENIA PIOTR MARKOWSKI...ZAŁĄCZNIK 1 4. RYSUNKI SCHEMAT ROZDZIELNI TO RYSUNEK E1 RZUT PARTERU INSTALACJA ELEKTRYCZNA...RYSUNEK E2

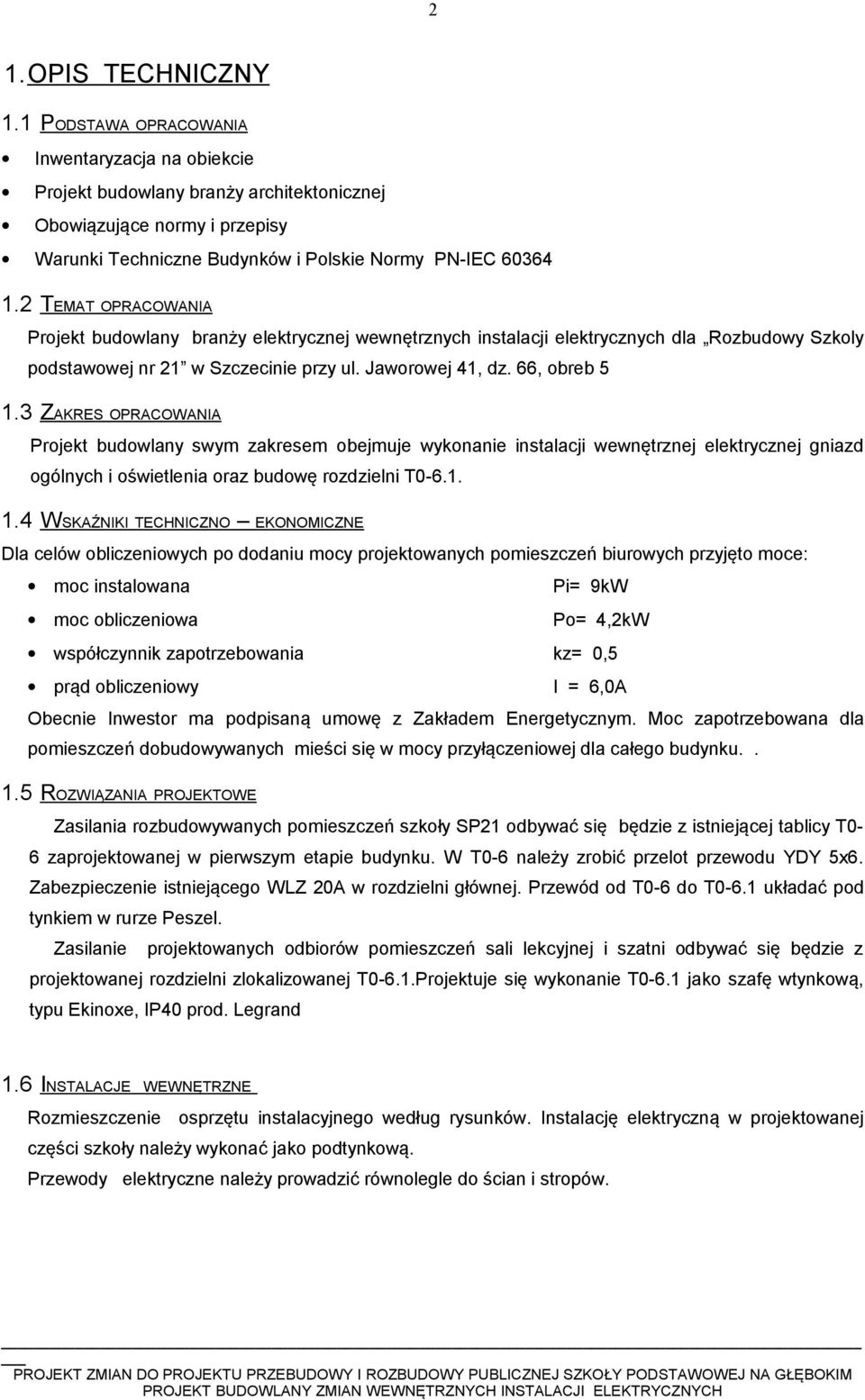

2 2 1.OPIS TECHNICZNY 1.1 PODSTAWA OPRACOWANIA Inwentaryzacja na obiekcie Projekt budowany branży architektonicznej Obowiązujące normy i przepisy Warunki Techniczne Budynków i Poskie Normy PN-IEC TEMAT OPRACOWANIA Projekt budowany branży eektrycznej wewnętrznych instaacji eektrycznych da Rozbudowy Szkoy podstawowej nr 21 w Szczecinie przy u. Jaworowej 41, dz. 66, obreb ZAKRES OPRACOWANIA Projekt budowany swym zakresem obejmuje wykonanie instaacji wewnętrznej eektrycznej gniazd ogónych i oświetenia oraz budowę rozdzieni T WSKAŹNIKI TECHNICZNO EKONOMICZNE Da ceów obiczeniowych po dodaniu mocy projektowanych pomieszczeń biurowych przyjęto moce: moc instaowana Pi= 9kW moc obiczeniowa Po= 4,2kW współczynnik zapotrzebowania kz= 0,5 prąd obiczeniowy I = 6,0A Obecnie Inwestor ma podpisaną umowę z Zakładem Energetycznym. Moc zapotrzebowana da pomieszczeń dobudowywanych mieści się w mocy przyłączeniowej da całego budynku ROZWIĄZANIA PROJEKTOWE Zasiania rozbudowywanych pomieszczeń szkoły SP21 odbywać się będzie z istniejącej tabicy T0-6 zaprojektowanej w pierwszym etapie budynku. W T0-6 naeży zrobić przeot przewodu YDY 5x6. Zabezpieczenie istniejącego WLZ 20A w rozdzieni głównej. Przewód od T0-6 do T0-6.1 układać pod tynkiem w rurze Pesze. Zasianie projektowanych odbiorów pomieszczeń sai ekcyjnej i szatni odbywać się będzie z projektowanej rozdzieni zokaizowanej T0-6.1.Projektuje się wykonanie T0-6.1 jako szafę wtynkową, typu Ekinoxe, IP40 prod. Legrand 1.6 INSTALACJE WEWNĘTRZNE Rozmieszczenie osprzętu instaacyjnego według rysunków. Instaację eektryczną w projektowanej części szkoły naeży wykonać jako podtynkową. Przewody eektryczne naeży prowadzić równoege do ścian i stropów.

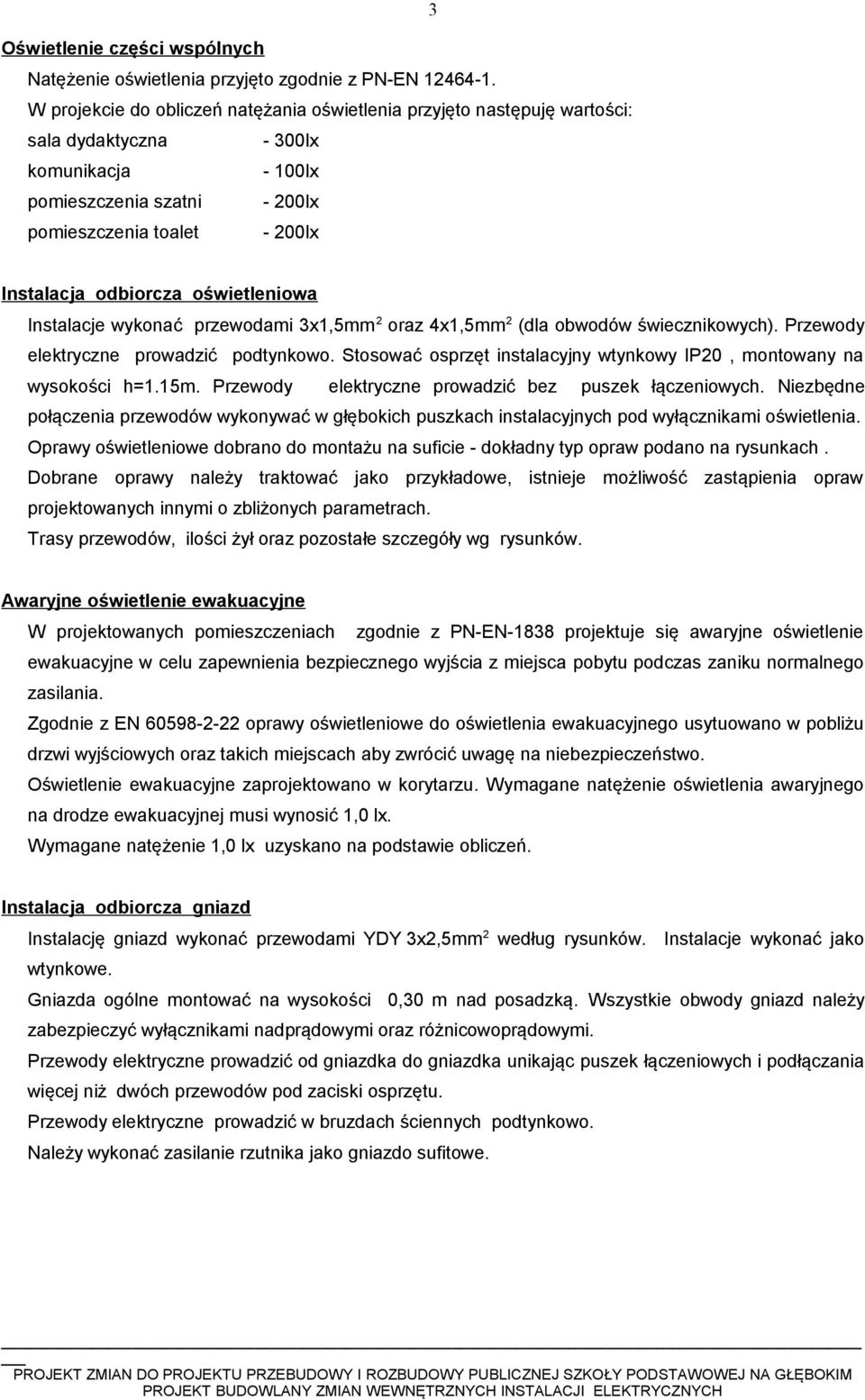

3 3 Oświetenie części wspónych Natężenie oświetenia przyjęto zgodnie z PN-EN W projekcie do obiczeń natężania oświetenia przyjęto następuję wartości: saa dydaktyczna - 300x komunikacja - 100x pomieszczenia szatni - 200x pomieszczenia toaet - 200x Instaacja odbiorcza oświeteniowa Instaacje wykonać przewodami 3x1,5mm 2 oraz 4x1,5mm 2 (da obwodów świecznikowych). Przewody eektryczne prowadzić podtynkowo. Stosować osprzęt instaacyjny wtynkowy IP20, montowany na wysokości h=1.15m. Przewody eektryczne prowadzić bez puszek łączeniowych. Niezbędne połączenia przewodów wykonywać w głębokich puszkach instaacyjnych pod wyłącznikami oświetenia. Oprawy oświeteniowe dobrano do montażu na suficie - dokładny typ opraw podano na rysunkach. Dobrane oprawy naeży traktować jako przykładowe, istnieje możiwość zastąpienia opraw projektowanych innymi o zbiżonych parametrach. Trasy przewodów, iości żył oraz pozostałe szczegóły wg rysunków. Awaryjne oświetenie ewakuacyjne W projektowanych pomieszczeniach zgodnie z PN-EN-1838 projektuje się awaryjne oświetenie ewakuacyjne w ceu zapewnienia bezpiecznego wyjścia z miejsca pobytu podczas zaniku normanego zasiania. Zgodnie z EN oprawy oświeteniowe do oświetenia ewakuacyjnego usytuowano w pobiżu drzwi wyjściowych oraz takich miejscach aby zwrócić uwagę na niebezpieczeństwo. Oświetenie ewakuacyjne zaprojektowano w korytarzu. Wymagane natężenie oświetenia awaryjnego na drodze ewakuacyjnej musi wynosić 1,0 x. Wymagane natężenie 1,0 x uzyskano na podstawie obiczeń. Instaacja odbiorcza gniazd Instaację gniazd wykonać przewodami YDY 3x2,5mm 2 według rysunków. Instaacje wykonać jako wtynkowe. Gniazda ogóne montować na wysokości 0,30 m nad posadzką. Wszystkie obwody gniazd naeży zabezpieczyć wyłącznikami nadprądowymi oraz różnicowoprądowymi. Przewody eektryczne prowadzić od gniazdka do gniazdka unikając puszek łączeniowych i podłączania więcej niż dwóch przewodów pod zaciski osprzętu. Przewody eektryczne prowadzić w bruzdach ściennych podtynkowo. Naeży wykonać zasianie rzutnika jako gniazdo sufitowe.

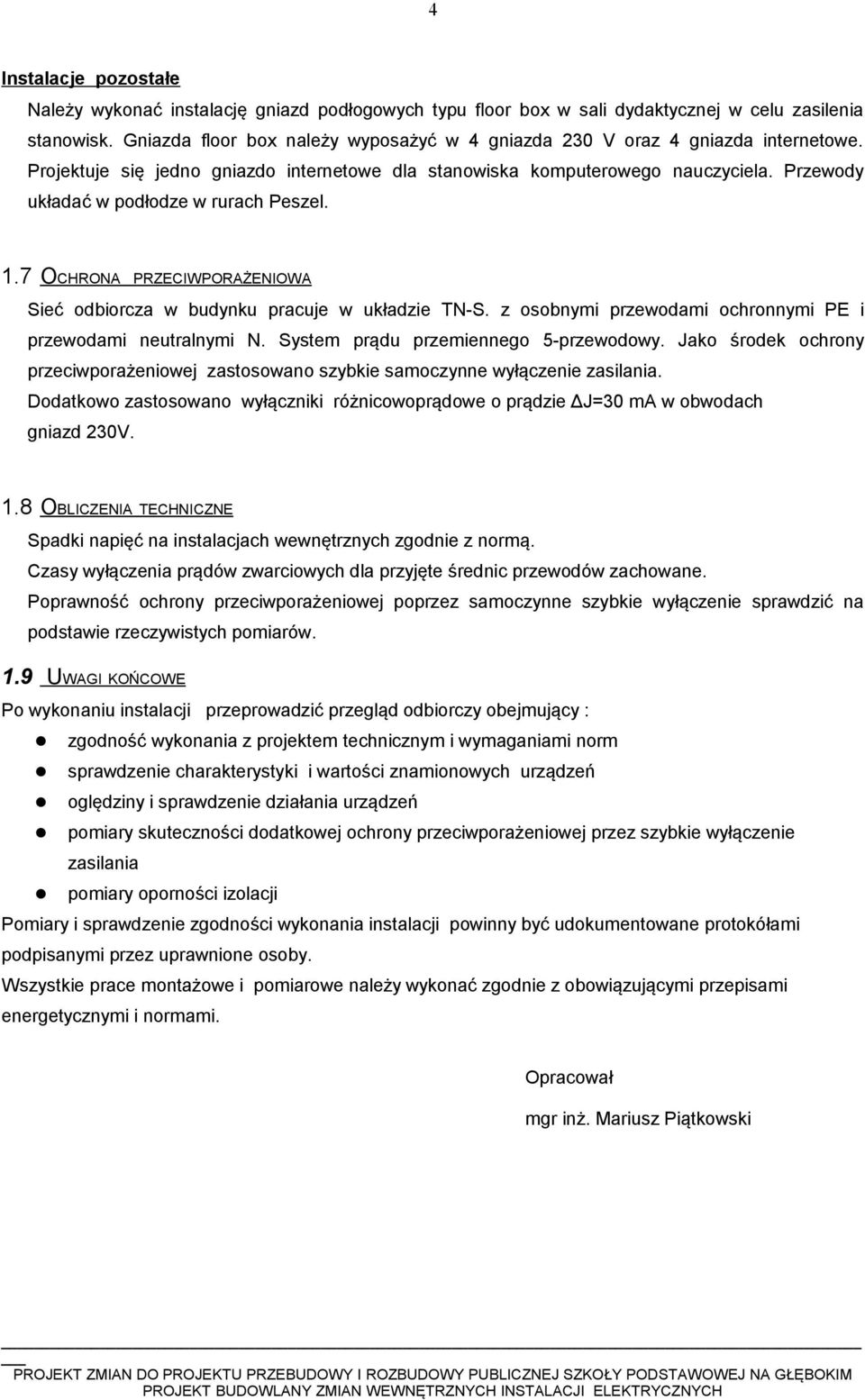

4 4 Instaacje pozostałe Naeży wykonać instaację gniazd podłogowych typu foor box w sai dydaktycznej w ceu zasienia stanowisk. Gniazda foor box naeży wyposażyć w 4 gniazda 230 V oraz 4 gniazda internetowe. Projektuje się jedno gniazdo internetowe da stanowiska komputerowego nauczyciea. Przewody układać w podłodze w rurach Pesze. 1.7 OCHRONA PRZECIWPORAŻENIOWA Sieć odbiorcza w budynku pracuje w układzie TN-S. z osobnymi przewodami ochronnymi PE i przewodami neutranymi N. System prądu przemiennego 5-przewodowy. Jako środek ochrony przeciwporażeniowej zastosowano szybkie samoczynne wyłączenie zasiania. Dodatkowo zastosowano wyłączniki różnicowoprądowe o prądzie ΔJ=30 ma w obwodach gniazd 230V. 1.8 OBLICZENIA TECHNICZNE Spadki napięć na instaacjach wewnętrznych zgodnie z normą. Czasy wyłączenia prądów zwarciowych da przyjęte średnic przewodów zachowane. Poprawność ochrony przeciwporażeniowej poprzez samoczynne szybkie wyłączenie sprawdzić na podstawie rzeczywistych pomiarów. 1.9 UWAGI KOŃCOWE Po wykonaniu instaacji przeprowadzić przegąd odbiorczy obejmujący : zgodność wykonania z projektem technicznym i wymaganiami norm sprawdzenie charakterystyki i wartości znamionowych urządzeń ogędziny i sprawdzenie działania urządzeń pomiary skuteczności dodatkowej ochrony przeciwporażeniowej przez szybkie wyłączenie zasiania pomiary oporności izoacji Pomiary i sprawdzenie zgodności wykonania instaacji powinny być udokumentowane protokółami podpisanymi przez uprawnione osoby. Wszystkie prace montażowe i pomiarowe naeży wykonać zgodnie z obowiązującymi przepisami energetycznymi i normami. Opracował mgr inż. Mariusz Piątkowski

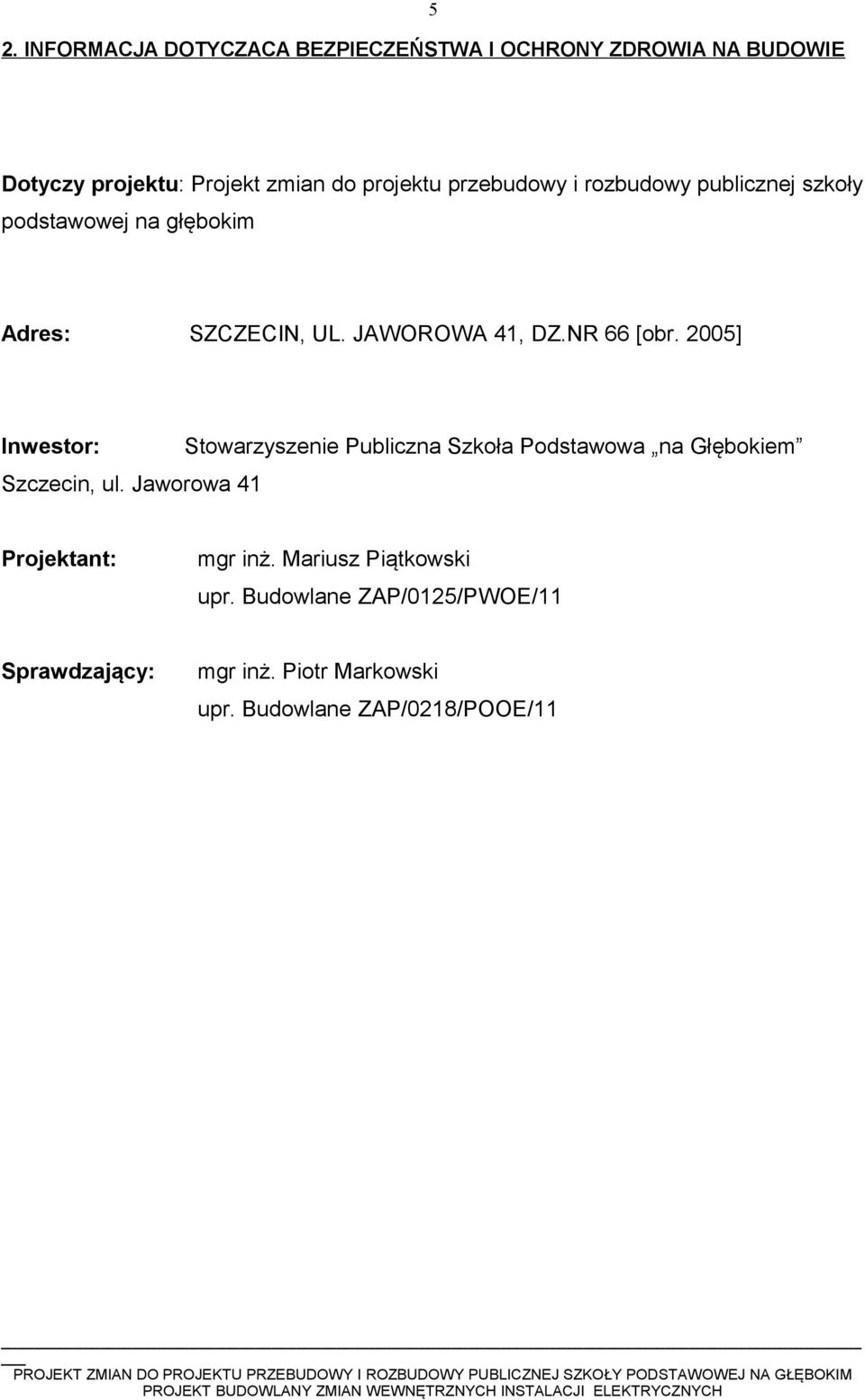

5 2. INFORMACJA DOTYCZACA BEZPIECZEŃSTWA I OCHRONY ZDROWIA NA BUDOWIE 5 Dotyczy projektu: Projekt zmian do projektu przebudowy i rozbudowy pubicznej szkoły podstawowej na głębokim Adres: SZCZECIN, UL. JAWOROWA 41, DZ.NR 66 [obr. 2005] Inwestor: Szczecin, u. Jaworowa 41 Stowarzyszenie Pubiczna Szkoła Podstawowa na Głębokiem Projektant: mgr inż. Mariusz Piątkowski upr. Budowane ZAP/0125/PWOE/11 Sprawdzający: mgr inż. Piotr Markowski upr. Budowane ZAP/0218/POOE/11

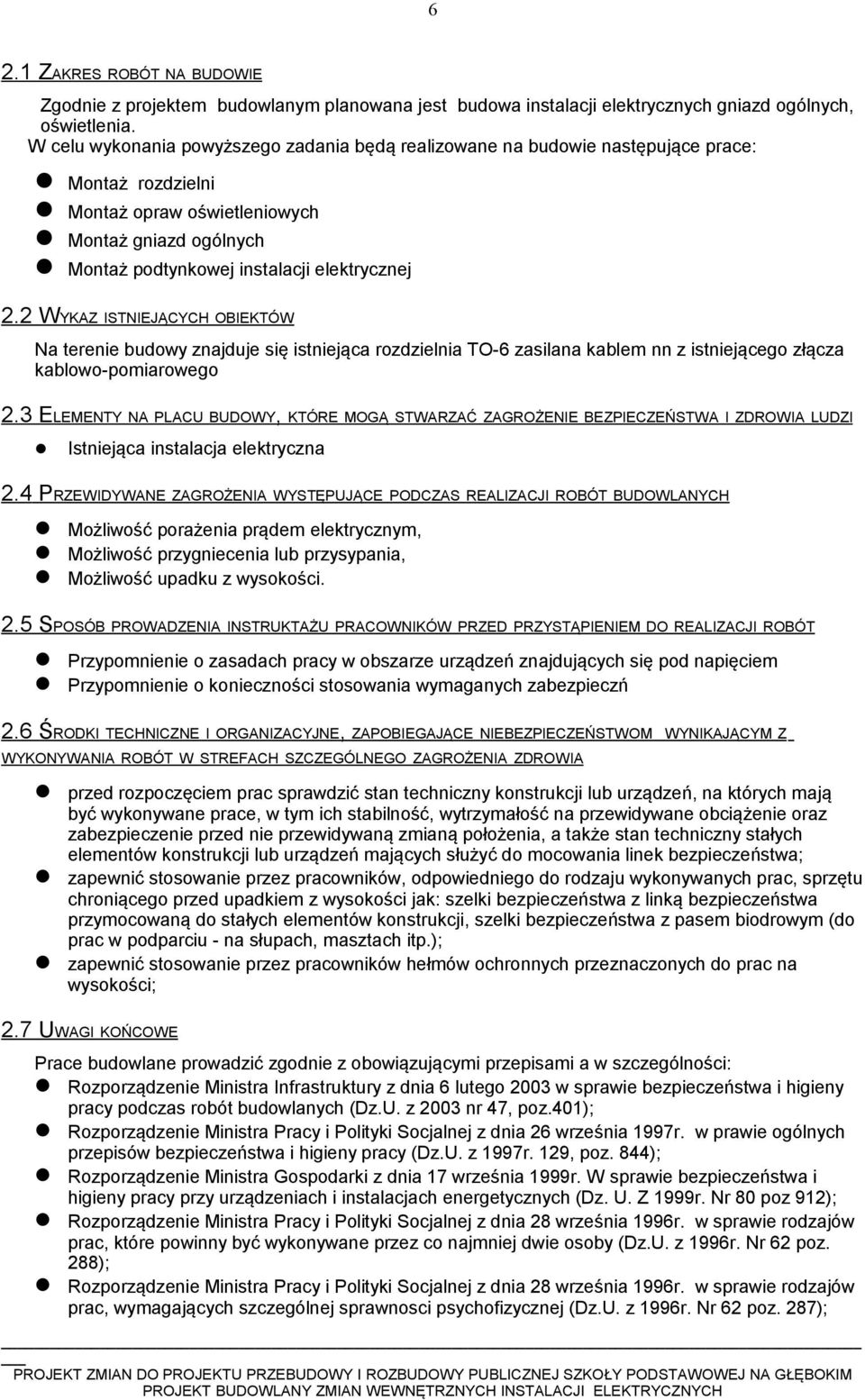

6 6 2.1 ZAKRES ROBÓT NA BUDOWIE Zgodnie z projektem budowanym panowana jest budowa instaacji eektrycznych gniazd ogónych, oświetenia. W ceu wykonania powyższego zadania będą reaizowane na budowie następujące prace: Montaż rozdzieni Montaż opraw oświeteniowych Montaż gniazd ogónych Montaż podtynkowej instaacji eektrycznej 2.2 WYKAZ ISTNIEJĄCYCH OBIEKTÓW Na terenie budowy znajduje się istniejąca rozdzienia TO-6 zasiana kabem nn z istniejącego złącza kabowo-pomiarowego 2.3 ELEMENTY NA PLACU BUDOWY, KTÓRE MOGĄ STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI Istniejąca instaacja eektryczna 2.4 PRZEWIDYWANE ZAGROŻENIA WYSTĘPUJĄCE PODCZAS REALIZACJI ROBÓT BUDOWLANYCH Możiwość porażenia prądem eektrycznym, Możiwość przygniecenia ub przysypania, Możiwość upadku z wysokości. 2.5 SPOSÓB PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT Przypomnienie o zasadach pracy w obszarze urządzeń znajdujących się pod napięciem Przypomnienie o konieczności stosowania wymaganych zabezpieczń 2.6 ŚRODKI TECHNICZNE I ORGANIZACYJNE, ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT W STREFACH SZCZEGÓLNEGO ZAGROŻENIA ZDROWIA przed rozpoczęciem prac sprawdzić stan techniczny konstrukcji ub urządzeń, na których mają być wykonywane prace, w tym ich stabiność, wytrzymałość na przewidywane obciążenie oraz zabezpieczenie przed nie przewidywaną zmianą położenia, a także stan techniczny stałych eementów konstrukcji ub urządzeń mających służyć do mocowania inek bezpieczeństwa; zapewnić stosowanie przez pracowników, odpowiedniego do rodzaju wykonywanych prac, sprzętu chroniącego przed upadkiem z wysokości jak: szeki bezpieczeństwa z inką bezpieczeństwa przymocowaną do stałych eementów konstrukcji, szeki bezpieczeństwa z pasem biodrowym (do prac w podparciu - na słupach, masztach itp.); zapewnić stosowanie przez pracowników hełmów ochronnych przeznaczonych do prac na wysokości; 2.7 UWAGI KOŃCOWE Prace budowane prowadzić zgodnie z obowiązującymi przepisami a w szczegóności: Rozporządzenie Ministra Infrastruktury z dnia 6 utego 2003 w sprawie bezpieczeństwa i higieny pracy podczas robót budowanych (Dz.U. z 2003 nr 47, poz.401); Rozporządzenie Ministra Pracy i Poityki Socjanej z dnia 26 września 1997r. w prawie ogónych przepisów bezpieczeństwa i higieny pracy (Dz.U. z 1997r. 129, poz. 844); Rozporządzenie Ministra Gospodarki z dnia 17 września 1999r. W sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instaacjach energetycznych (Dz. U. Z 1999r. Nr 80 poz 912); Rozporządzenie Ministra Pracy i Poityki Socjanej z dnia 28 września 1996r. w sprawie rodzajów prac, które powinny być wykonywane przez co najmniej dwie osoby (Dz.U. z 1996r. Nr 62 poz. 288); Rozporządzenie Ministra Pracy i Poityki Socjanej z dnia 28 września 1996r. w sprawie rodzajów prac, wymagających szczegónej sprawnosci psychofizycznej (Dz.U. z 1996r. Nr 62 poz. 287);
