1 PROJEKTOWANIE I NADZÓR SŁUPSK UL.WŁODKOWICA 28 TEL./FAX (0-59) NIP REGON PROJEKT BUDOWLANY PRZEBUDOWA TARASU, ROZBIÓRKA GARAŻU Z DWOMA MIEJSCAMI POSTOJOWYMI, ROZBIÓRKA BUDYNKÓW GOSPODARCZYCH, ZAGOSPODAROWANIE PLACU PRZY BUDYNKU URZĘDU, WYKONANIE ZJAZDU OD STRONY POŁUDNIOWO - ZACHODNIEJ OBIEKT: URZĄD MIASTA INWESTOR: URZĄD MIASTA CZARNE ADRES INWESTORA: CZARNE ul. MONIUSZKI 12 ADRES OBIEKTU: URZĄD MIASTA Działka nr 70/2, CZARNE ul. MONIUSZKI 12 OŚWIADCZENIE Zgodnie z wymogami art. 20 ust. 4 Ustawy z dnia r. Prawa Budowlanego niniejszym oświadczam, iż opracowany projekt budowlany wykonany został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant : architektura mgr inż. arch. Kiepuszewski Krzysztof uprawnienia architekt bez ogranicz. : Kn 5 / 71 konstrukcja: mgr inż. Juliusz Bernat uprawnienia kontr. bez ogranicz.: GP III7342/1032/91 drogowe: Brych Kazimierz Uprawnienia drogowe do projektowania AN/8346/7/83 Słupsk, kwiecień 2014 r 1

2 ZAWARTOŚĆ OPRACOWANIA 1. Strona tytułowa str Zawartość opracowania str Opis techniczny str Ekspertyza str Bezpieczeństwo i ochrona zdrowia str Uzgodnienie z Pomorskim Wojewódzkim Konserwatorem Zabytków w Gdańsku Delegatura w Słupsku str Wypis i wyrys z planu str Zaświadczenie o przynależności do izby Kiepuszewski Krzysztof str Uprawnienia proj. architekta bez ograniczeń Kiepuszewski Krzysztof str Uprawnienia konstrukcyjne Juliusz Bernat str Zaświadczenie o przynależności do izby Juliusz Bernat str Stwierdzenie przyg. zawodowego Kazimierz Brych s Zaświadczenie izby Kazimierz Brych s Część graficzna : - rys. nr 1 Plan zagospodarowania terenu - rys. nr 2 Schody zewnętrzne rzut i przekrój A - A - rys. nr 3 Schody zewnętrzne przekrój B B i przekrój C C - rys. nr 4 Schody zewnętrzne przekrój B B zbrojenie murku oporowego - rys. nr 5a, 5b, 5c 5d - Elewacje - rys. nr 6 Przekrój poprzeczny utwardzeń przy budynku - rys. nr 7 Wjazd na dz. nr 70/2 sytuacja i przekroje a - a, b - b 2

3 I. Plan zagospodarowania terenu Do projektu przebudowa tarasu, rozbiórka budynku garażu z dwoma miejscami postojowymi, rozbiórka budynków gospodarczych, zagospodarowanie placu przy budynku Urzędu Miasta i Gminy, wykonanie wjazdu od strony południowo zachodniej z ul. Złotej. 1. DANE OGÓLNE Działki nr 70/2 i 75 zlokalizowane w miejscowości Czarne w północno zachodniej stronie Czarnego przy ulicy Moniuszki 12. Działka nr 70/2 jest zabudowana budynkiem, garażem i budynkami gospodarczymi Urzędu Miasta Czarne. Budynek użyteczności publicznej jest budynkiem trzykondygnacyjnym podpiwniczonym z dachem wielospadowym pokrytym dachówką. Działka nr 75 jest działka niezabudowaną - drogową. 2. STAN ISTNIEJĄCY Działka nr 70/2 działka zabudowana Istniejący budynek użyteczności publicznej pozostaje bez zmian. Zaprojektowano przebudowę istniejącego tarasu. Działka 75 jest działką niezabudowaną - drogową. Wjazd na działkę istniejący z drogi gminnej - Moniuszki. Istniejące uzbrojenie terenu znajduje się na drodze gminnej: - sieć elektryczna - sieć wodociągowa - sieć kanalizacji sanitarnej - sieć kanalizacji deszczowa. 3. STAN PROJEKTOWANY Budynek garażu i budynki gospodarcze przeznacza się do rozbiórki. Projektuje się przebudowę tarasu z uzupełnieniem elewacji - dolnej części budynku oraz utwardzenie placu z wykonaniem drugiego zjazdu z ulicy Złotej. 4. OGÓLNA CHARAKTERYSTYKA Opracowanie obejmuje przebudowę tarasu, rozbiórkę garażu i budynków gospodarczych: Dane ogólne garażu przeznaczonego do rozbiórki : - ilość kondygnacji 1 - powierzchnia użytkowa 30,53 m 2 - powierzchnia zabudowy 36,03 m 2 - kubatura - 180,15 m 3 3

4 Dane ogólne budynków gospodarczych przeznaczonych do rozbiórki : - ilość kondygnacji 1 - powierzchnia użytkowa 12,30 m 2 - powierzchnia zabudowy 14,36 m 2 - kubatura - 33,04 m 3 ilość kondygnacji 1 - powierzchnia użytkowa 8,20 m 2 - powierzchnia zabudowy 10,20 m 2 - kubatura - 25,50 m 3 5. Ochrona obszarów zainwestowania Projektowany zakres inwestycji na działce nr 70/2 i 75, nie znajduje się na terenie obszarów ochrony środowiska, przyrody i krajobrazu kulturowego i nie powoduje zanieczyszczenia powietrza, wody i gleby, przekroczenia dopuszczalnego poziomu hałasu, wystąpienia wibracji, wystąpienia promieniowania jonizującego i wytwarzania ścieków. Planowana inwestycja nie należy do przedsięwzięć o ustawy z dnia 3 października 2008 r. o udostępnieniu informacji o środowisku i jego ochronie, udziale społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania na środowisko (Dz. U. Nr 199 poz.1227 z późniejszymi zmianami) Działka nr 70/2 jest wpisana do rejestru zabytków oraz podlegają ochronie na podstawie ustaleń miejscowego planu zagospodarowania przestrzennego. Nie znajdują się również w granicach terenów górniczych. Projekt uzgodniono z Wojewódzkim Konserwatorem Zabytków 6. Obsługa a zakresie infrastruktury technicznej Dojazd istniejący z drogi gminnej działka nr 21. Nie projektuje się zasilenia w energie, Woda i kanalizację sanitarną istniejąca doprowadzona do istniejącego budynku. Odprowadzenie wód opadowych z dachu do istniejącej kanalizacji deszczowej. Na media wodę kanalizację, prąd, są umowy wystarczające do obsługi w.w inwestycji. Śmietnik istniejący. Utwardzenia istniejące i projektowane. Miejsca postojowe istniejące 7. Bilans terenu Ogólna powierzchnia działki nr 70/2 wynosi : 0,1476 ha co stanowi 100 % Powierzchnia zabudowy budynku : 0,0450 ha co stanowi 30,48% Powierzchnia utwardzeń wynosi : 0,0848 ha co stanowi 57,52% Powierzchnia biologicznie czynna : 0,0177 ha co stanowi 12,0 % 4

5 8. Ochrona przeciw pożarowa zakres robót nie wymaga uzgodnienia p.poż. OPIS TECHNICZNY Przebudowa tarasu, rozbiórka budynku garażu z dwoma miejscami postojowymi, rozbiórka budynków gospodarczych, zagospodarowanie placu przy budynku Urzędu Miasta i Gminy, wykonanie wjazdu od strony południowo zachodniej z ul. Złotej. Podstawa opracowania - Umowa zawarta z Inwestorem - Pomiary w naturze - Wykonane zdjęcia - Uzgodnienia z inwestorem - Wizja lokalna 1. Warunki lokalizacji Przebudowa tarasu, rozbiórka budynku garażu z dwoma miejscami postojowymi, rozbiórka budynków gospodarczych, zagospodarowanie placu przy budynku Urzędu Miasta i Gminy, wykonanie wjazdu od strony południowo zachodniej z ul. Złotej, która jest przedmiotem opracowania znajduje się przy ulicy Moniuszki 12 w miejscowości Czarne. 3. Dane techniczne 3.1. Taras Taras przy budynku urzędu od strony zachodniej Powierzchnia zabudowy tarasu ze schodami i murkami - 160,80 m Budynek garażu z dwoma stanowiskami postojowymi Budynek garażu parterowy, niepodpiwniczony Wymiary : (szer. x dł. x wys.): 5,63 x 6,48 x 5,50 m 3.3.Budynki gospodarcze Budynki gospodarcze parterowe, niepodpiwniczone Wymiary : (szer. x dł. x wys.): 1. Przy budynku garażowym 5,32 x 2,70 x 2,30 m 2. Wolnostojący 3,28 x 3,11 x 2,50 m 5

6 4. Stan istniejący 4.1.Taras Taras znajduje się od strony zachodniej budynku Urzędu Miasta i Gminy przy wejściu od zaplecza budynku. Pod tarasem znajduje się jedna kondygnacja piwniczna. Wykonany jest w technologii tradycyjnej ściany murowane, fundamenty betonowe. Stan techniczny nie nadający się do dalszego użytkowania należy go rozebrać Budynek garażu z dwoma stanowiskami postojowymi Budynek garażu wykonany w technologii tradycyjnej murowany fundamenty betonowe konstrukcja dachu drewniana - pokrycie blacha plaska na zakład. Niepodpiwniczony. Stan techniczny dobry Budynki gospodarcze Budynek gospodarczy przy garażu wykonany w technologii tradycyjnej murowane fundamenty betonowe przykrycie deskowanie - pokryte papą. Niepodpiwniczone. Budynek gospodarczy wolnostojący drewniany pokrycie deskowanie pokryte papą. Niepodpiwniczony. Stan techniczny nie nadający się do dalszego użytkowania należy je rozebrać. 5. Zakres prac rozbiórkowych. 1) Rozbiórka tarasu z pomieszczeniami pod tarasem i schodami 2) Rozbiórka garażu : a) Demontaż konstrukcji dachu b) Rozebranie ścian c) Wykonanie wykopu w celu odsłonięcia fundamentów d) Rozebranie fundamentów e) Zasypanie wykopów 3) Rozbiórka budynków gospodarczych: a) Demontaż konstrukcji dachu b) Rozebranie ścian c) Wykonanie wykopu w celu odsłonięcia fundamentów d) Rozebranie fundamentów e) Zasypanie wykopów 4) Demontaż istniejących ogrodzeń z siatki wewnętrznego i zewnętrznego 6. Stan projektowany Zakres prac projektowych : Zaprojektowanie wykonanie schodów przy wejściu budynku na zapleczu budynku Urzędu Miasta i Gminy. Schody zaprojektowano betonowe wylewane z betonu C 20/25 ( B 25 ). Stopnie i podest przy wejściu wyłożyć okładziną granitową o grubości 5 cm. Balustradę przy schodach stanowi murek żelbetowy będący murkiem oporowym z zamontowanymi pochwytami 6

7 ze stali nierdzewnej. Murek oporowy zaprojektowano z betonu C 20/25 ( B 25 ) zbrojonego prętami Φ12 stal A-III i Φ6 stal A-I. Na zwieńczeniu muru ułożyć wykładzinę granitową grubości 5 cm. W celach dekoracyjnych zamontować na początku i końcu biegu schodów 4 kule granitowe o średnicy 30 cm. Zaprojektowano wykonanie uzupełnienie dolnej części budynku - elewacji nawiązującej do wyglądu budynku od strony frontowej i bocznej. Zaprojektowano na terenie uzyskanym po rozebraniu tarasu oraz budynków garażu i gospodarczych wykonanie utwardzenia z kostki betonowej typu starobruk grubości 8 cm. Należy również wykonać od strony bocznej i tylnej chodniki z kostki betonowej typu starobruk o grubości 6 cm. W celu dojazdu na teren posesji od strony ul. Złotej należy wykonać zjazd. Po wykonaniu rozbiórki budynków i tarasu wykonać remont przyłącza kanalizacji sanitarnej PVC o średnicy 160 i długości 25m na działce 70/2. Projektant : architektura mgr inż. arch. Kiepuszewski Krzysztof uprawnienia architekt bez ogranicz. : Kn 5 / 71 konstrukcja: mgr inż. Juliusz Bernat uprawnienia kontr. bez ogranicz.: GP III7342/1032/91 drogowe: Brych Kazimierz Uprawnienia drogowe do projektowania AN/8346/7/83 7

8 EKSPERTYZA Budynek Urzędu Miasta Czarne wykonany w technologii tradycyjnej w okresie przedwojennym na działce nr 70/2. Fundamenty z kamienia łamanego, Ściany murowane z cegły pełnej, Stropy drewniane. Budynek w dobrym stanie technicznym. Projektowana przebudowa tarasu nie wpłynie negatywnie na konstrukcję budynku. Taras posiada własne niepołączone fundamentu z budynkiem. Przebudowa jest możliwa. 8

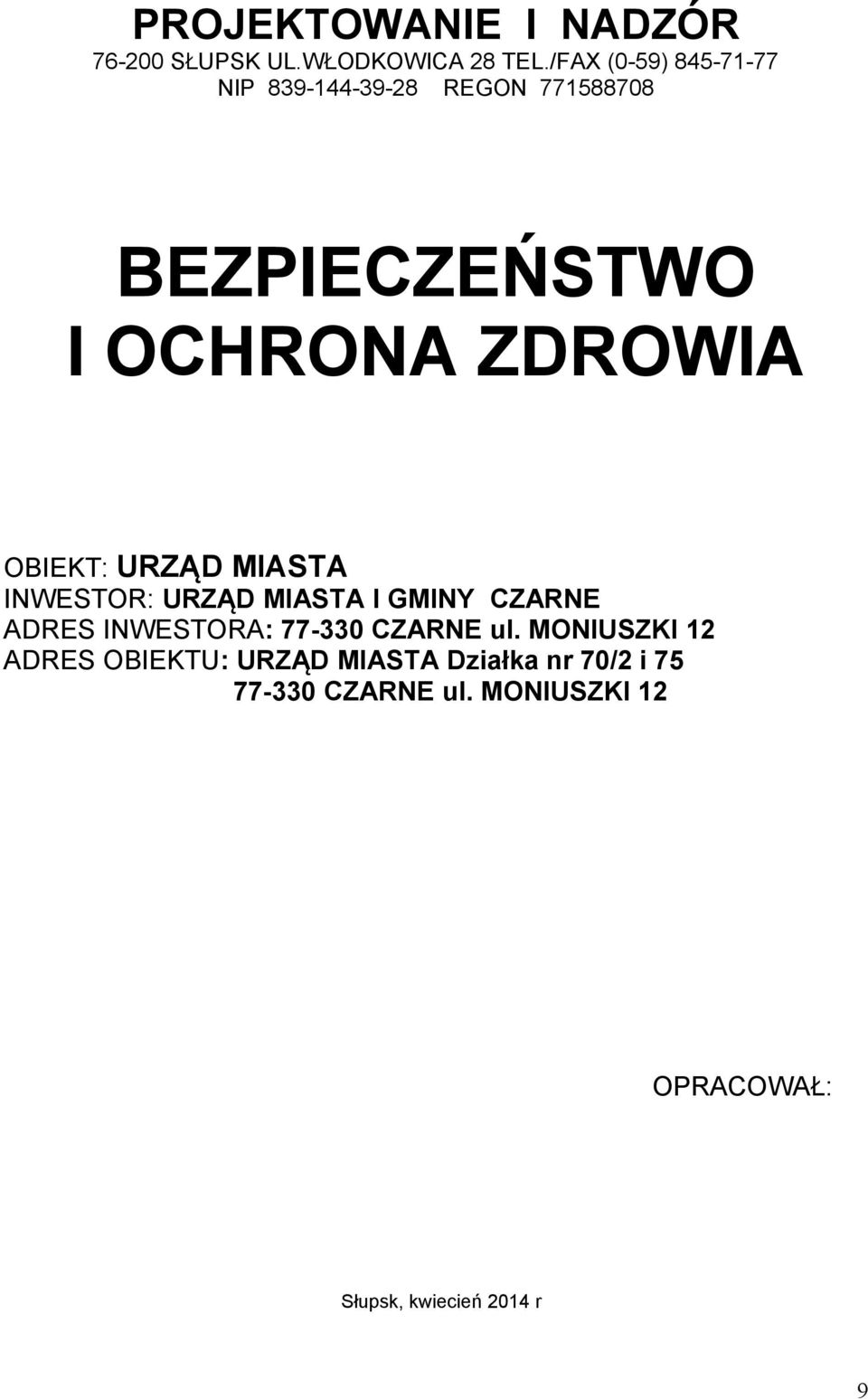

9 PROJEKTOWANIE I NADZÓR SŁUPSK UL.WŁODKOWICA 28 TEL./FAX (0-59) NIP REGON BEZPIECZEŃSTWO I OCHRONA ZDROWIA OBIEKT: URZĄD MIASTA INWESTOR: URZĄD MIASTA I GMINY CZARNE ADRES INWESTORA: CZARNE ul. MONIUSZKI 12 ADRES OBIEKTU: URZĄD MIASTA Działka nr 70/2 i CZARNE ul. MONIUSZKI 12 OPRACOWAŁ: Słupsk, kwiecień 2014 r 9

10 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA I. Dane ogólne Nazwa budowy: Przebudowa tarasu, rozbiórka budynku garażu z dwoma miejscami postojowymi, rozbiórka budynków gospodarczych, zagospodarowanie placu przy budynku Urzędu Miasta i Gminy, wykonanie wjazdu od strony południowo zachodniej z ul. Złotej. Adres: CZARNE ul. MONIUSZKI 12 Inwestor: : URZĄD MIASTA I GMINY CZARNE II. Zakres robót Przebudowa tarasu, rozbiórka budynku garażu z dwoma miejscami postojowymi, rozbiórka budynków gospodarczych, zagospodarowanie placu przy budynku Urzędu Miasta i Gminy, wykonanie wjazdu od strony południowo zachodniej z ul. Złotej. Kolejność wykonywania robot 5) Rozbiórka tarasu z pomieszczeniami pod tarasem i schodami 6) Rozbiórka garażu : a) Demontaż konstrukcji dachu b) Rozebranie ścian c) Wykonanie wykopu w celu odsłonięcia fundamentów d) Rozebranie fundamentów e) Zasypanie wykopów 7) Rozbiórka budynków gospodarczych: a) Demontaż konstrukcji dachu b) Rozebranie ścian c) Wykonanie wykopu w celu odsłonięcia fundamentów d) Rozebranie fundamentów e) Zasypanie wykopów 8) Demontaż istniejących ogrodzeń z siatki wewnętrznego i zewnętrznego 9) Wykonanie schodów zewnętrznych przy wejściu do budynku od zaplecza 10)Wykonanie utwardzeń. III. Wykaz istniejących obiektów Budynek Urzędu Miasta i Gminy oraz teren wokół budynku. IV. Elementy zagospodarowania działki, które mogą stanowić zagrożenie dla bezpieczeństwa i zdrowia ludzi W rejonie projektowanej budowy nie występują obiekty mogące stanowić zagrożenie dla bezpieczeństwa i zdrowia ludzi. 10

11 V. Przewidywane zagrożenia podczas realizacji robót a) Ryzyko upadku z wysokości ponad 5,00 m, b) Uszkodzenia ciała podczas wykonywania rozbiórki c) Montaż i rozbiórka rusztowań d) Zagrożenia wynikające z produkcji (wejście pod wózek itp.) Sposób prowadzenia instruktażu pracowników Personel techniczny i pracownicy powinni posiadać zaświadczenia o aktualnym przeszkoleniu z zakresu BHP, dotyczy to w szczególności prac na wysokościach, montażu i demontażu rusztowań. Na każdym stanowisku przed nowym zadaniem przeprowadzić szkolenie stanowiskowe. Przed każdym zadaniem z pracownikami należy dokładnie omówić problematykę i sposób wykonania robót ze szczególnym uwzględnieniem przepisów BHP. VI. Wskazanie środków technicznych i organizacyjnych zapobiegającym niebezpieczeństwom Opracować projekt WRI, to jest Wytyczne Realizacji Inwestycji przez wykonawcę robót: - Ogrodzenie szczelnie budowy, - Drogi dojazdowe do placu budowy i na terenie wykonywania robót, - Oznaczenie stref niebezpiecznych i stref pracy sprzętu mechanicznego, - Oznaczenie stref składowania, szczególnie materiałów i preparatów niebezpiecznych dla zdrowia i życia, - Rozmieszczenie sprzętu przeciwpożarowego, - Rozmieszczenie sprzętu ratunkowego, - Lokalizacja pomieszczeń higieniczno sanitarnych. 11
