1 PRACOWNIA PROJEKTOWA Waldemar Surmik Biesiekierz, Kotłowo 9 tel: , MIEJSCE I DATA OPRACOWANIA: Koszalin luty 2013r. STADIUM OPRACOWANIA: P R O J E K T B U D O W L A N Y OPRACOWANIE: BRANŻA: OBIEKT: PB wewnętrznych instalacji elektrycznych zalicznikowych Elektryczna Rozbudowa budynku Zespołu Szkół im. Stefana Żeromskiego o salę gimnastyczną z zapleczem socjalno-sanitarnym i łącznikiem ADRES: INWESTOR: DARŁOWO, ul. Chopina 6, dz. nr 152 MIASTO DARŁOWO Darłowo, Pl. Tadeusza Kościuszki 9 ZAWARTOŚĆ OPRACOWANIA: PROJEKTOWAŁ: 1.Oświadczenie projektanta, 2.Kserokopie dokumentów, 3.Informacja dotycząca bezpieczeństwa i ochrony zdrowia, 4.Opis techniczny 5.Obliczenia 6.Rysunki techniczne mgr inż. Andrzej Surmik Uprawnienia budowlane nr UAN/N/7210/54/89 Zaświadczenie nr ZAP/IE/2572/01 SPRAWDZIŁ: inż. Andrzej Kisiel Uprawnienia budowlane nr GT-V-63/57/75 Zaświadczenie nr ZAP/IE/0209/01

2 SPIS TREŚCI I OPIS TECHNICZNY 1.0 Część ogólna 1.1. Podstawa opracowania, 1.2. Zakres opracowania, 1.3. Charakterystyka obiektu 2.0. Opis rozwiązań technicznych 2.1. Tablice rozdzielcze, 2.2. Instalacja oświetlenia ogólnego i gniazd wtyczkowych, 2.3 Instalacja oświetlenia awaryjnego, 2.4 Instalacja oświetlenia ewakuacyjnego, 2.5 Instalacja siłowa, 2.6 Instalacja sterownicza, 2.7 Instalacja wentylacyjna, 2.8 Instalacja odgromowa, 2.9 Instalacja ochronna od porażeń prądem elektrycznym Uwagi końcowe II OBLICZENIA 1. Zestawienie mocy, 2. Dobór linii zasilającej i zabezpieczeń, 3. Sprawdzenie spadków napięć, 4. Sprawdzenie skuteczności ochrony od porażeń, III RYSUNKI 1. PB wewnętrznych instalacji elektrycznych- rzut przyziemia 1:100, 2. PB instalacji odgromowej - rzut dachu 1:100, 3. Schemat ideowy powiązań elektrycznych i tablicy rozdzielczej TSG, TSO, 4. Schemat ideowy tablicy rozdzielczej TK

3 I OPIS TECHNICZNY do projektu budowlanego wewnętrznych instalacji elektrycznych dla rozbudowy budynku Zespołu Szkół im. Stefana Żeromskiego o salę gimnastyczną z zapleczem socjalnosanitarnym i łącznikiem w Darłowie, ul. Chopina 6, dz. nr Część ogólna 1.1 Podstawa opracowania Podstawę opracowania stanowią: - Zlecenie Inwestora, - Podkład architektoniczno- budowlany, - Wytyczne i uzgodnienia branżowe, - Aktualnie obowiązujące przepisy i normy 1.2. Zakres opracowania Projekt obejmuje: - tablice rozdzielcze, - instalację oświetleniową i gniazd wtyczkowych, - instalacje oświetlenia awaryjnego, - instalację oświetlenia ewakuacyjnego, - instalację sterowniczą, - instalację wentylacyjną, - instalację odgromową, - instalację ochronną od porażeń prądem elektrycznym 1.3. Charakterystyka obiektu Projektowana sala gimnastyczna znajduje się na terenie zespołu szkól im. S. Żeromskiego w Darłowie przy ul. Chopina 6. Jest obiektem wolnostojącym połączonym z istniejącym budynkiem szkoły projektowanym łącznikiem. Projektowana sala zasilana będzie z istniejącej rozdzielni głównej zlokalizowanej w pomieszczeniu dyżurki szkoły. Pomiar energii elektrycznej zainstalowanej jest w złączu na elewacji budynku szkoły. Budynek chroniony jest od wyładowań atmosferycznych instalacją odgromową wykonaną na dachu budynku Opis rozwiązań technicznych 2.1 Tablice rozdzielcze Tablice rozdzielcze TSG, TK, TSO zaprojektowano jako naścienne wnękowe na bazie rozdzielnicy XL160 5x24, RN 2x12-55 i RWN 1x12 wg katalogu firmy LEGRAND. Elementy tablic, wyposażenie i sposób połączeń oraz jej lokalizację przedstawiono na odpowiednich rysunkach. Rozmieszczenie aparatów elektrycznych w tablicach rozdzielczych indywidualne. Tablicę TSG instalować w pomieszczeniu gospodarczym na wys. 1,3m od posadzki i zasilić z istniejącej rozdzielnicy głównej TR zlokalizowanej w dyżurce szkoły linią typu YKY 5x25 mm2. Zabezpieczenie linii w rozdzielni TR rozłącznikiem R303/32A, który należy dobudować w istniejących wnękach rozdzielni. Tablicę TK instalować w pomieszczeniu kotłowni na wys. 1,62 m od posadzki i zasilić z tablicy TSG linią typu YDY 3x4 mm2. Tablicę TSO zasilić linią YLY10x1 mm2 i zainstalować w pokoju nauczyciela na wys. 1,6m od posadzki. W tablicy TSG należy

4 zainstalować ograniczniki przepięć kl. B, C DEHN w celu ochrony sieci od przepięć atmosferycznych i łączeniowych oraz wył. główny typu DPX 125 celem realizacji wyłączenia ppoż w chwili wystąpienia zagrożenia pożarowego obiektu. Lokalizację wyłączników ppoż. Ustalić na placu budowy podczas realizacji inwestycji. Trasy linii oraz ich przekroje pokazano na odpowiednich rysunkach Instalacja oświetlenia ogólnego i gniazd wtyczkowych Oświetlenie pomieszczeń w sali gimnastycznej oraz jej zaplecza zaprojektowano oprawami oświetleniowymi wysokoprężnymi, świetlówkowymi w zależności od funkcji pomieszczeń przyjmując średnie wartości natężenia oświetlenia zgodnie z norma PN-EN Rodzaj opraw, sposób rozmieszczenia oraz trasy ciągów instalacji elektrycznych pokazano na odpowiednich rysunkach. Instalację oświetleniową wykonać przewodami typu YDY 3(4)x1,5 mm2 a instalację gniazd wtyczkowych przewodami YDY 3x2,5 mm2 układanymi pod tynkiem i w korytkach. Łączniki instalować na wysokości 1,4 m od posadzki a gniazda wtyczkowe w pokojach na wys. 0,1-0,2 m, a w komunikacji, hallu wejściowym, magazynach, hali sportowej i pomieszczeniach wilgotnych na wys. 1,4 m od posadzki. Instalację oświetleniową w hali sportowej wykonać przewodami miedzianymi typu YDY 3(4)x4 mm2 układanymi pod tynkiem, w korytkach i na konstrukcji i zasilić z tablicy TSG. Sterowanie oświetleniem sali gimnastycznej ręczne z tablicy sterowniczej TSO przy pomocy przycisków sterowniczych. 2.3 Instalacja oświetlenia awaryjnego Oświetlenie awaryjne należy realizować poprzez zainstalowanie opraw oświetleniowych awaryjnych 3-y godzinnych. Typ opraw oraz miejsce zainstalowania przedstawiono na odpowiednich rysunkach. Instalację wykonać przewodami typu YDY 3x1,5 mm2 i zasilić z tablicy TSG 2.4 Instalacja oświetlenia ewakuacyjnego Oświetlenie ewakuacyjne należy prowadzić przewodami typu YDY i zasilić z tablicy TSG. Oprawy oświetleniowe o odpowiednich piktogramach należy instalować na drogach ewakuacyjnych w obiekcie. Typ opraw oraz miejsce zainstalowania przedstawiono na odpowiednich rysunkach. 2.5 Instalacja siłowa Instalację siłową wykonać przewodem typu YDY 5x4mm2 p/t celem zasilenia centrali wentylacyjnej. Instalację zasilić z tablicy TSG. 2.6 Instalacja sterownicza W projekcie uwzględniono jedynie zasilanie odbiorników wentylacyjnych. Sterowanie odbiornikami odbywać się będzie zgodnie z projektem technologicznym i DTR za pomocą własnych regulatorów, sterowników dostarczanych w komplecie z odpowiednimi urządzeniami. Sterowanie wyłącznikiem głównym do celów ppoż. przyciskiem ppoż w obudowie ABB, Sterowanie kotłowni do celów ppoż. łącznikiem w obudowie ABB, sterowanie oświetleniem sali gimnastycznej z tablicy TSO. Instalację sterowniczą wykonać przewodami typu YDY, YLY prowadzonymi pod tynkiem.

5 Instalacja wentylacyjna W niniejszym projekcie do wentylacji obiektu zgodnie z PT technologicznym przewidziano centralę wentylacyjną typu CW-1, wentylatory dachowe typu DAS-160, 250 oraz wentylatorki pokoi nauczycieli i łazienki. Urządzenia zasilić przewodami typu YDY z tablicy TSG oraz z obwodów oświetleniowych. W projekcie uwzględniono tylko podstawowe połączenia niezbędne do pracy wentylacji. Sterowanie odbiornikami odbywać się będzie zgodnie z projektem technologicznym oraz wg DTR urządzeń. Miejsca zainstalowania odbiorników wentylacyjnych oraz ciągi przewodów zasilających pokazano na odpowiednich rysunkach Instalacja odgromowa Zgodnie z normą PN-EN ( ryzyko (R) szkód powodowanych przez wyładowanie doziemne w obiekcie budowlanym jest wysokie) oraz aktualnie obowiązującymi przepisami dla projektowanego budynku instalacja odgromowa jest wymagana. Instalację odgromową należy wykonać za pomocą zwodów poziomych niskich z drutu stalowego ocynkowanego FeZn Ø 8 mm i pionowych DEHN o h=1,5m. Wszystkie elementy wystające ponad dach należy chronić zwodem poziomym lub pionowym. Przewody odprowadzające wykonać drutem stalowym ocynkowanym FeZn Ø 8 mm i układać w rurach izolacyjnych ognioodpornych Ф22. Złącza kontrolne instalować na wys. 0,5m od poziomu terenu w obudowach metalowych w kolorze elewacji. Uziom otokowy wykonać bednarką ocynkowaną FeZn 30x4 mm i układać w odl. min. 1,0 m od krawędzi budynku na gł. co najmniej 0,5 m. Na uziomy pionowe stosować uziomy typu GALMAR. Sposób prowadzenia instalacji pokazano na rys Instalacja ochronna od porażeń prądem elektrycznym W projektowanym obiekcie zastosowano układ sieci TN- S. Podział przewodu neutralno- ochronnego PEN na przewód neutralny N i przewód ochronny PE należy dokonać w tablicach TSG, TK. Przyjęto system ochrony od dotyku pośredniego polegającego na samoczynnym wyłączeniu poprzez wyłączniki instalacyjne z zabezpieczeniem nadprądowym. Jako zabezpieczenie przed dotykiem bezpośrednim w obwodach elektrycznych zastosowano wyłączniki różnicowo- nadmiarowo- prądowe krótkozwłoczne typu AC o znamionowym prądzie różnicowym 30 ma. Jako dodatkową ochronę zastosowano lokalne połączenia wyrównawcze, którą należy objąć instalację wodociągową, co, cw, obudowę tablicy TSG TR oraz centralę wentylacyjną i części metalowe w pomieszczeniach mokrych (natryski, łazienki). Połączenia wyrównawcze należy wykonać przewodem YDY1x10 mm2 (FeZn25x4 mm) i połączyć metalicznie z uziomem instalacji odgromowej. Uwagi końcowe: 1. Przed przystąpieniem do robót powiadomić zainteresowane instytucje, 2. Po zakończeniu robót wykonać pomiary skuteczności ochrony od porażeń prądem elektrycznym i uwidocznić w odpowiednim protokóle, 3. Dopuszcza się stosowanie aparatury elektrycznej oraz opraw oświetleniowych o podobnych parametrach innych znanych na rynku firm, 4. Całość robót wykonać zgodnie z obowiązującymi przepisami i normami, 5. Z uwagi na wzrost mocy szczytowej P=18,1kW Inwestor dostosuje istniejącą instalację elektryczną wraz z pomiarem energii elektrycznej i zabezpieczeniem przelicznikowym do nowych warunków pracy. Wystąpi, także do Energa Operator SA z wnioskiem o zwiększenie mocy zapotrzebowanej.

6 II OBLICZENIA 1. Zestawienie mocy tablica TSG 2. Dobór WLZ-ów i zabezpieczeń Pi = 24,10 kw Ps = 18,10 kw Js = 28,1 A 2.2..Linia zasilająca THS Ps= 18,10 kw, Js = 28,1 A Dobrano linię YKY 5x25 mm2 o dopuszczalnej obciążalności prądowej Jdd = 110 A. Zabezpieczenie linii wkładką bezp. o Jb = 32 A (R303/32A) 3. Sprawdzenie spadków napięć Sprawdzenia spadków napięć dokonano wg poniższego wzoru i przedstawiono na schematach ideowych 100xPxl u = % γxsxu2 4. Sprawdzenie skuteczności ochrony od porażeń 4.1. Zwarcie w tablicy rozdzielczej TSG Iż Iw I z 0,8 230 = Z z L w = 2,5 x 32A = 80,0A 0,8x ,0A Zz Dla Z z 2,30 Ω skuteczność ochrony będzie teoretycznie spełniona. Niezależnie jednak od powyższego' teoretycznego obliczenia należy przeprowadzić odpowiednie pomiary i uwidocznić w protokole pomiarowym. Opracował: mgr inż. Andrzej Surmik

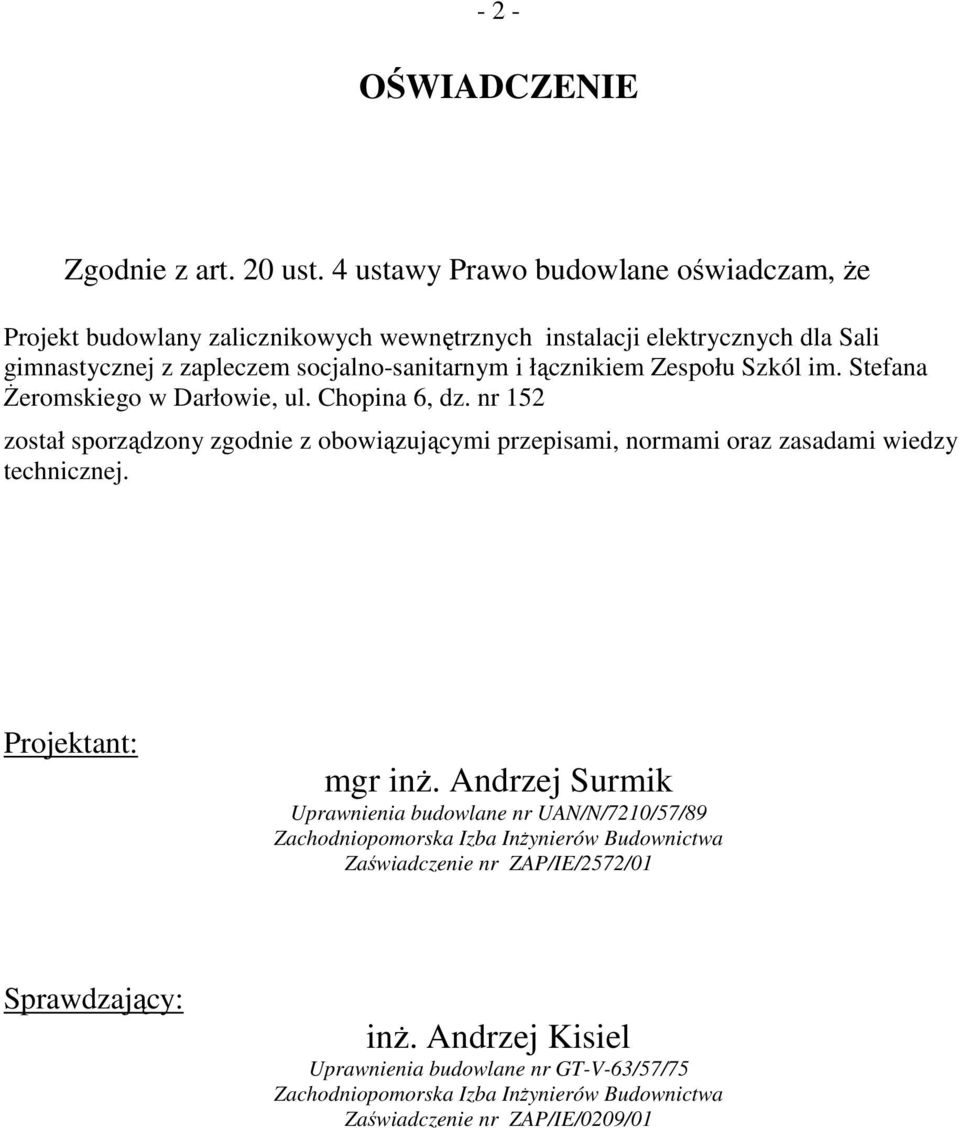

7 - 2 - OŚWIADCZENIE Zgodnie z art. 20 ust. 4 ustawy Prawo budowlane oświadczam, że Projekt budowlany zalicznikowych wewnętrznych instalacji elektrycznych dla Sali gimnastycznej z zapleczem socjalno-sanitarnym i łącznikiem Zespołu Szkól im. Stefana Żeromskiego w Darłowie, ul. Chopina 6, dz. nr 152 został sporządzony zgodnie z obowiązującymi przepisami, normami oraz zasadami wiedzy technicznej. Projektant: mgr inż. Andrzej Surmik Uprawnienia budowlane nr UAN/N/7210/57/89 Zaświadczenie nr ZAP/IE/2572/01 Sprawdzający: inż. Andrzej Kisiel Uprawnienia budowlane nr GT-V-63/57/75 Zaświadczenie nr ZAP/IE/0209/01
