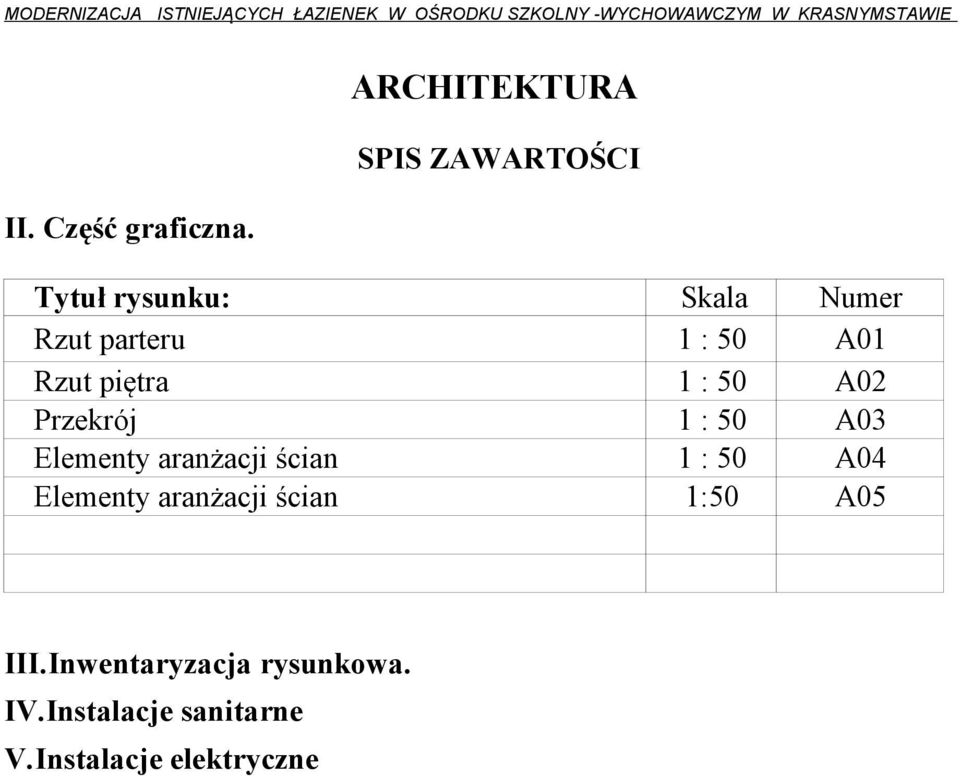

2 II. Część graficzna. ARCHITEKTURA SPIS ZAWARTOŚCI Tytuł rysunku: Skala Numer Rzut parteru 1 : 50 A01 Rzut piętra 1 : 50 A02 Przekrój 1 : 50 A03 Elementy aranżacji ścian 1 : 50 A04 Elementy aranżacji ścian 1:50 A05 III.Inwentaryzacja rysunkowa. IV.Instalacje sanitarne V.Instalacje elektryczne

50 A01 Rzut piętra 1 : 50 A02 Przekrój 1 : 50 A03 Elementy aranżacji

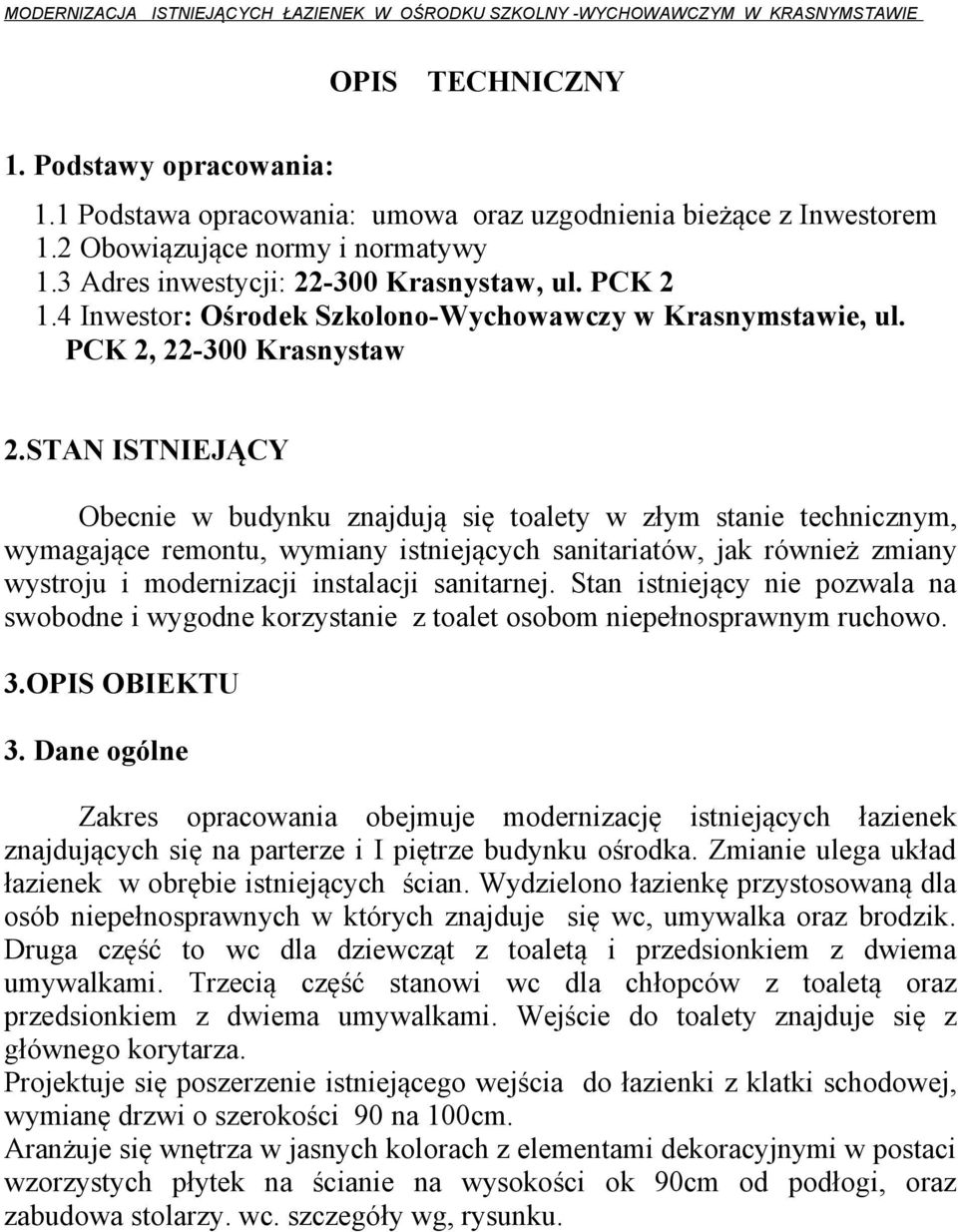

3 OPIS TECHNICZNY 1. Podstawy opracowania: 1.1 Podstawa opracowania: umowa oraz uzgodnienia bieżące z Inwestorem 1.2 Obowiązujące normy i normatywy 1.3 Adres inwestycji: Krasnystaw, ul. PCK Inwestor: Ośrodek Szkolono-Wychowawczy w Krasnymstawie, ul. PCK 2, Krasnystaw 2.STAN ISTNIEJĄCY Obecnie w budynku znajdują się toalety w złym stanie technicznym, wymagające remontu, wymiany istniejących sanitariatów, jak również zmiany wystroju i modernizacji instalacji sanitarnej. Stan istniejący nie pozwala na swobodne i wygodne korzystanie z toalet osobom niepełnosprawnym ruchowo. 3.OPIS OBIEKTU 3. Dane ogólne Zakres opracowania obejmuje modernizację istniejących łazienek znajdujących się na parterze i I piętrze budynku ośrodka. Zmianie ulega układ łazienek w obrębie istniejących ścian. Wydzielono łazienkę przystosowaną dla osób niepełnosprawnych w których znajduje się wc, umywalka oraz brodzik. Druga część to wc dla dziewcząt z toaletą i przedsionkiem z dwiema umywalkami. Trzecią część stanowi wc dla chłopców z toaletą oraz przedsionkiem z dwiema umywalkami. Wejście do toalety znajduje się z głównego korytarza. Projektuje się poszerzenie istniejącego wejścia do łazienki z klatki schodowej, wymianę drzwi o szerokości 90 na 100cm. Aranżuje się wnętrza w jasnych kolorach z elementami dekoracyjnymi w postaci wzorzystych płytek na ścianie na wysokości ok 90cm od podłogi, oraz zabudowa stolarzy. wc. szczegóły wg, rysunku.

STAN ISTNIEJĄCY Obecnie w budynku znajdują się toalety w złym stanie technicznym, wymagające remontu, wymiany istniejących sanitariatów, jak również zmiany wystroju i modernizacji instalacji

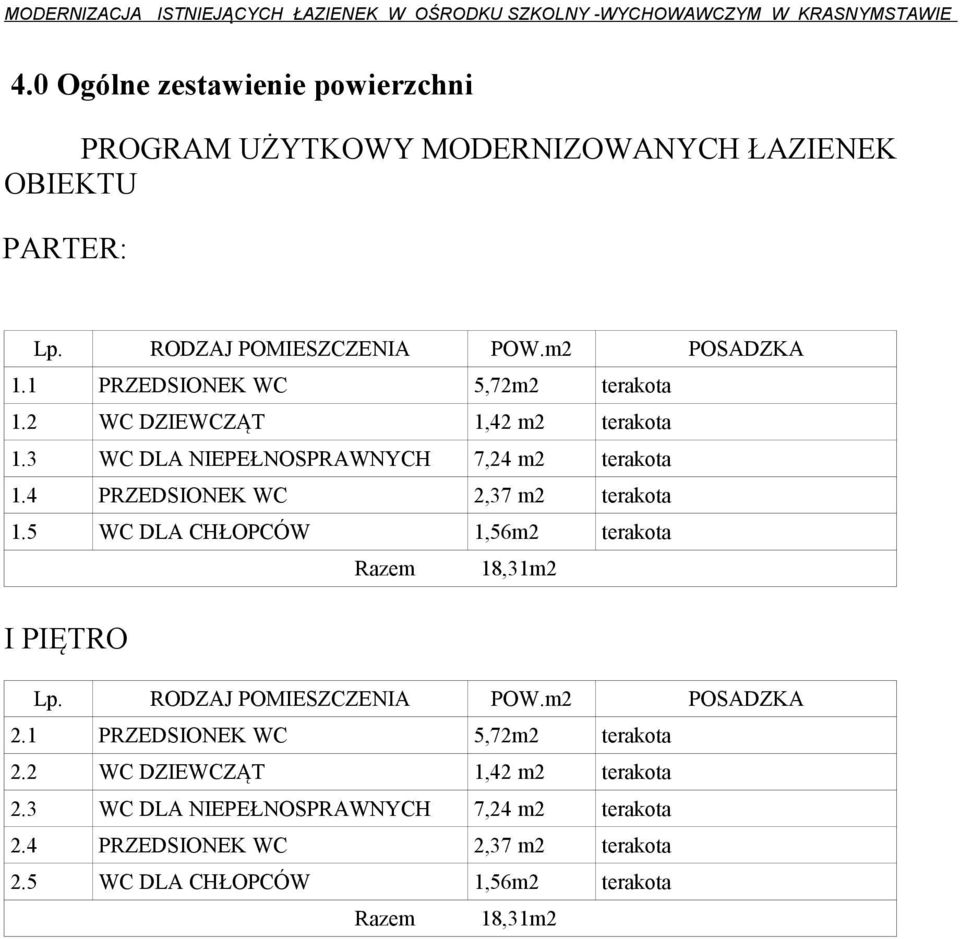

4 4.0 Ogólne zestawienie powierzchni PROGRAM UŻYTKOWY MODERNIZOWANYCH ŁAZIENEK OBIEKTU PARTER: Lp. RODZAJ POMIESZCZENIA POW.m2 POSADZKA 1.1 PRZEDSIONEK WC 5,72m2 terakota 1.2 WC DZIEWCZĄT 1,42 m2 terakota 1.3 WC DLA NIEPEŁNOSPRAWNYCH 7,24 m2 terakota 1.4 PRZEDSIONEK WC 2,37 m2 terakota 1.5 WC DLA CHŁOPCÓW 1,56m2 terakota Razem 18,31m2 I PIĘTRO Lp. RODZAJ POMIESZCZENIA POW.m2 POSADZKA 2.1 PRZEDSIONEK WC 5,72m2 terakota 2.2 WC DZIEWCZĄT 1,42 m2 terakota 2.3 WC DLA NIEPEŁNOSPRAWNYCH 7,24 m2 terakota 2.4 PRZEDSIONEK WC 2,37 m2 terakota 2.5 WC DLA CHŁOPCÓW 1,56m2 terakota Razem 18,31m2

4 PRZEDSIONEK WC 2,37 m2 terakota 1.5 WC DLA CHŁOPCÓW 1,56m2 terakota Razem 18,31m2 I PIĘTRO Lp. RODZAJ POMIESZCZENIA POW.m2 POSADZKA 2.

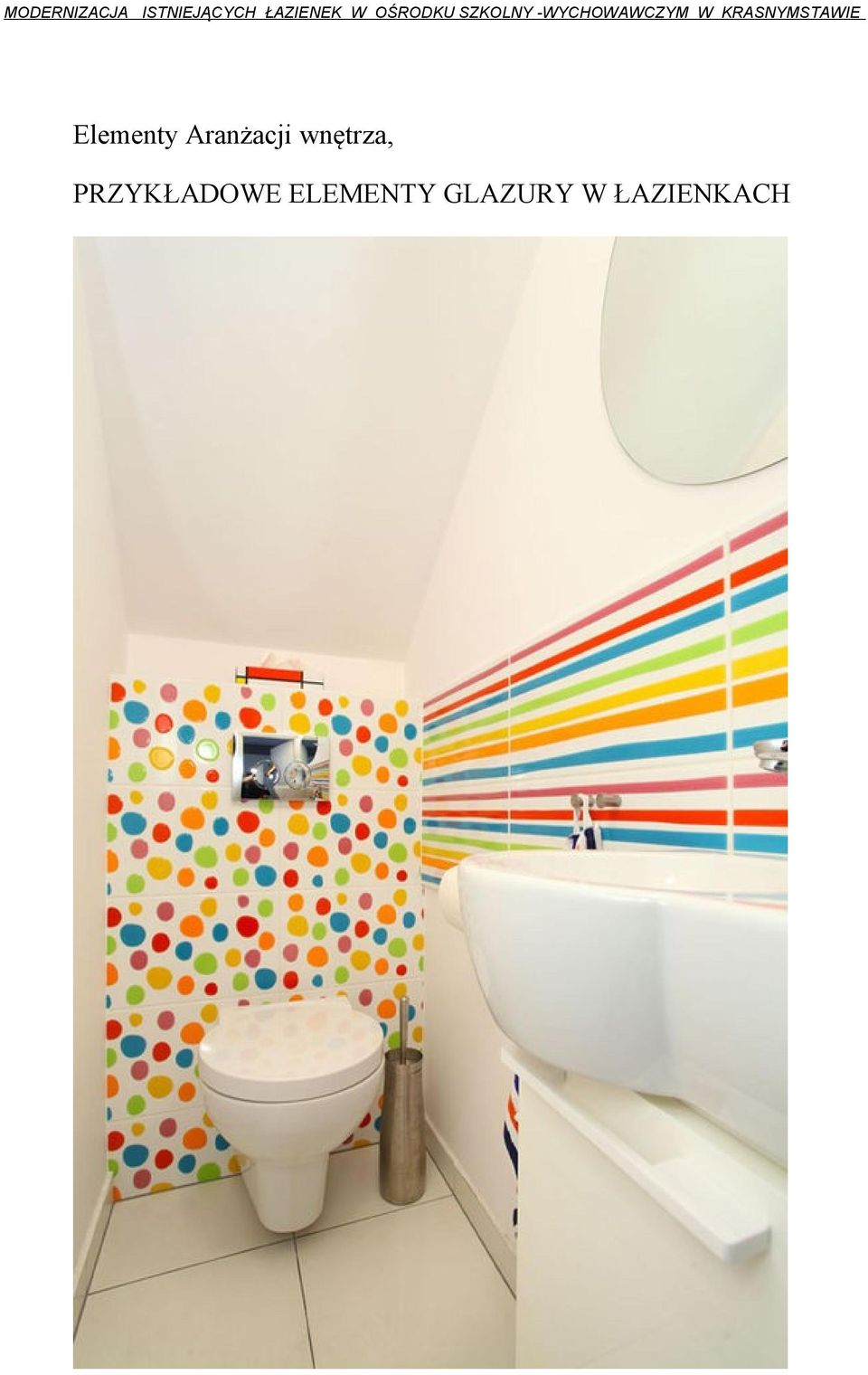

5 Elementy Aranżacji wnętrza, PRZYKŁADOWE ELEMENTY GLAZURY W ŁAZIENKACH

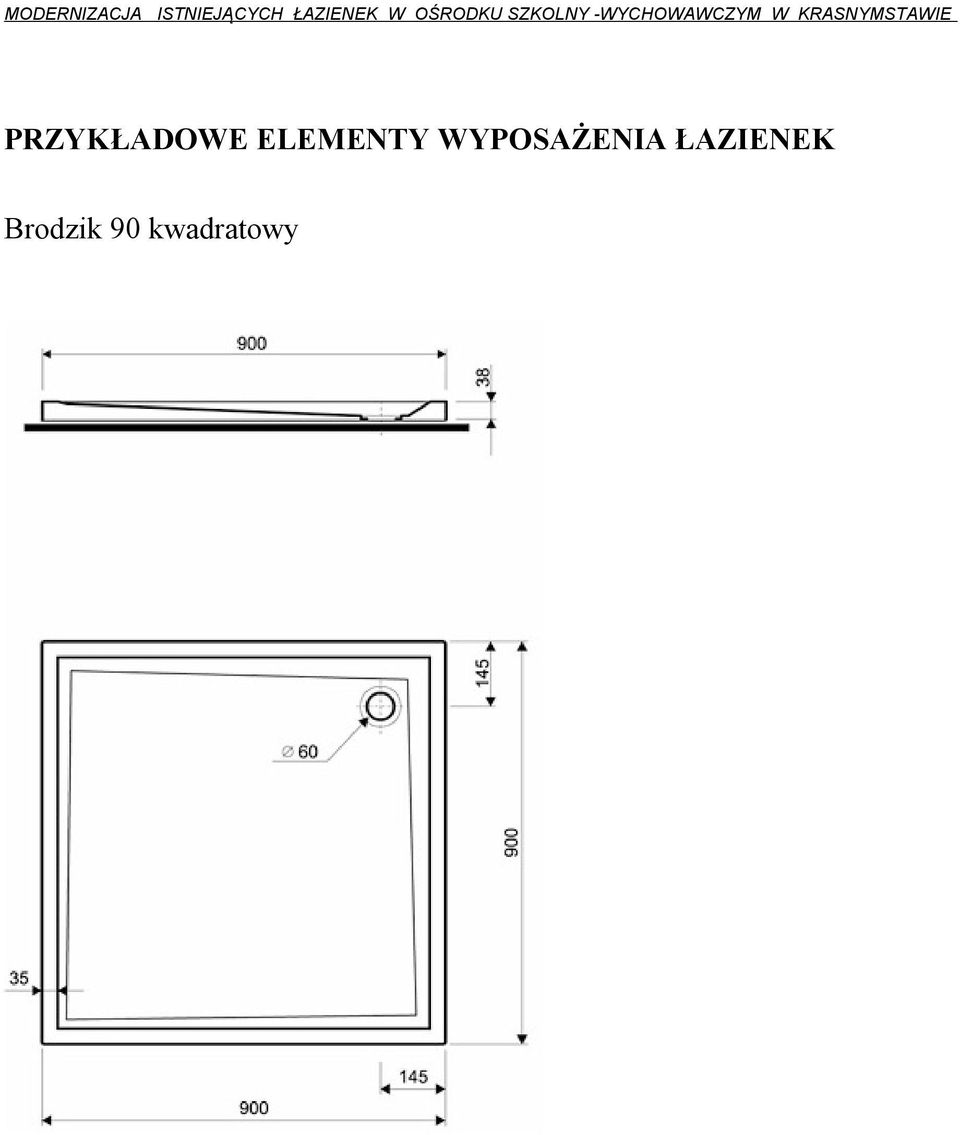

6 PRZYKŁADOWE ELEMENTY WYPOSAŻENIA ŁAZIENEK Brodzik 90 kwadratowy

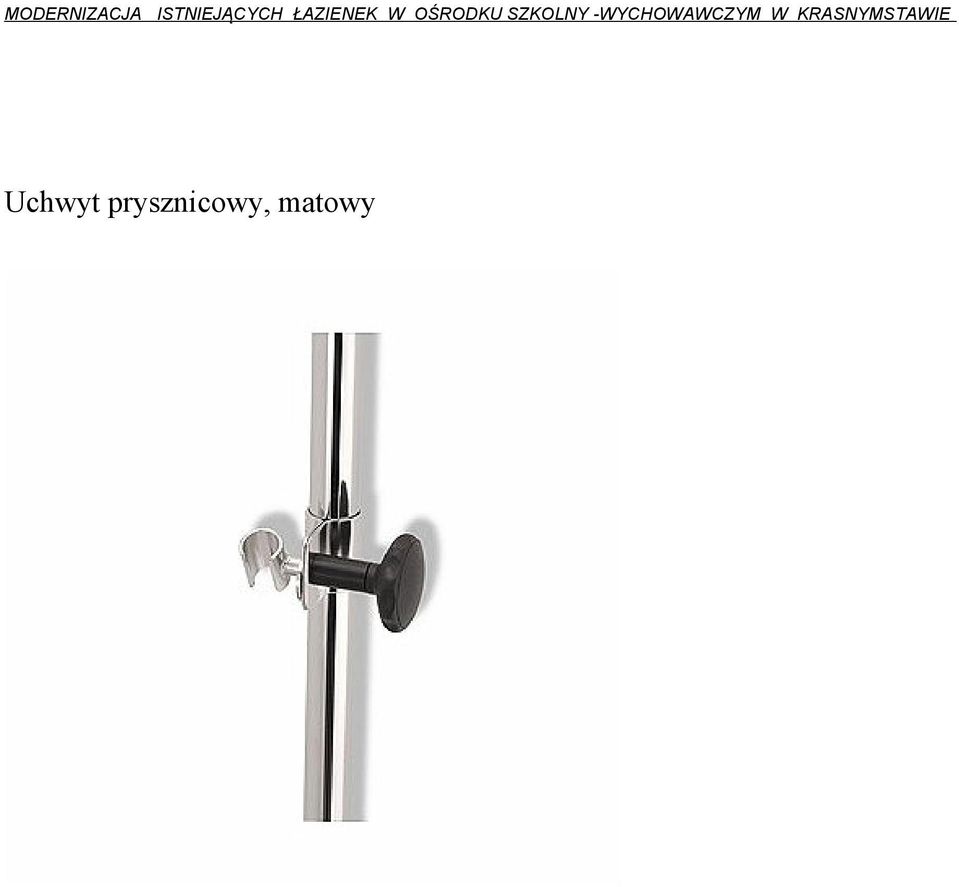

7 Uchwyt prysznicowy, matowy

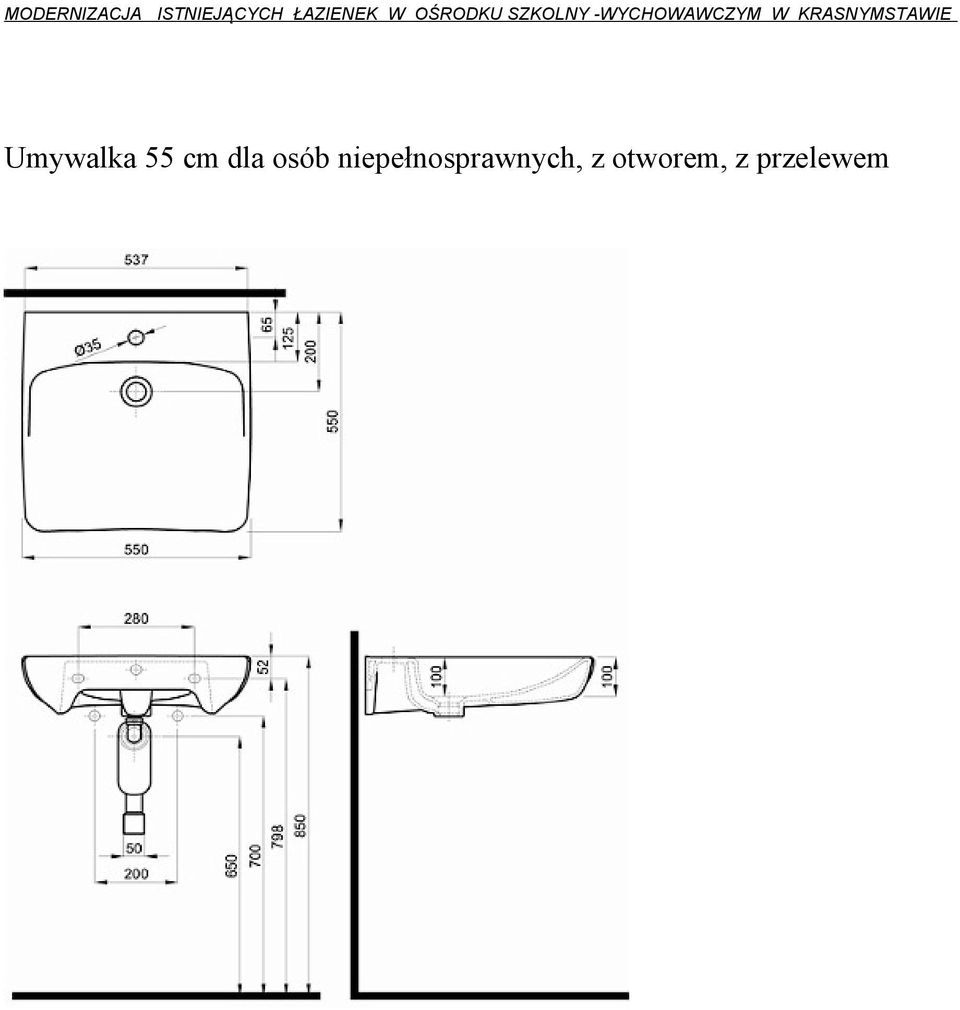

8 Umywalka 55 cm dla osób niepełnosprawnych, z otworem, z przelewem

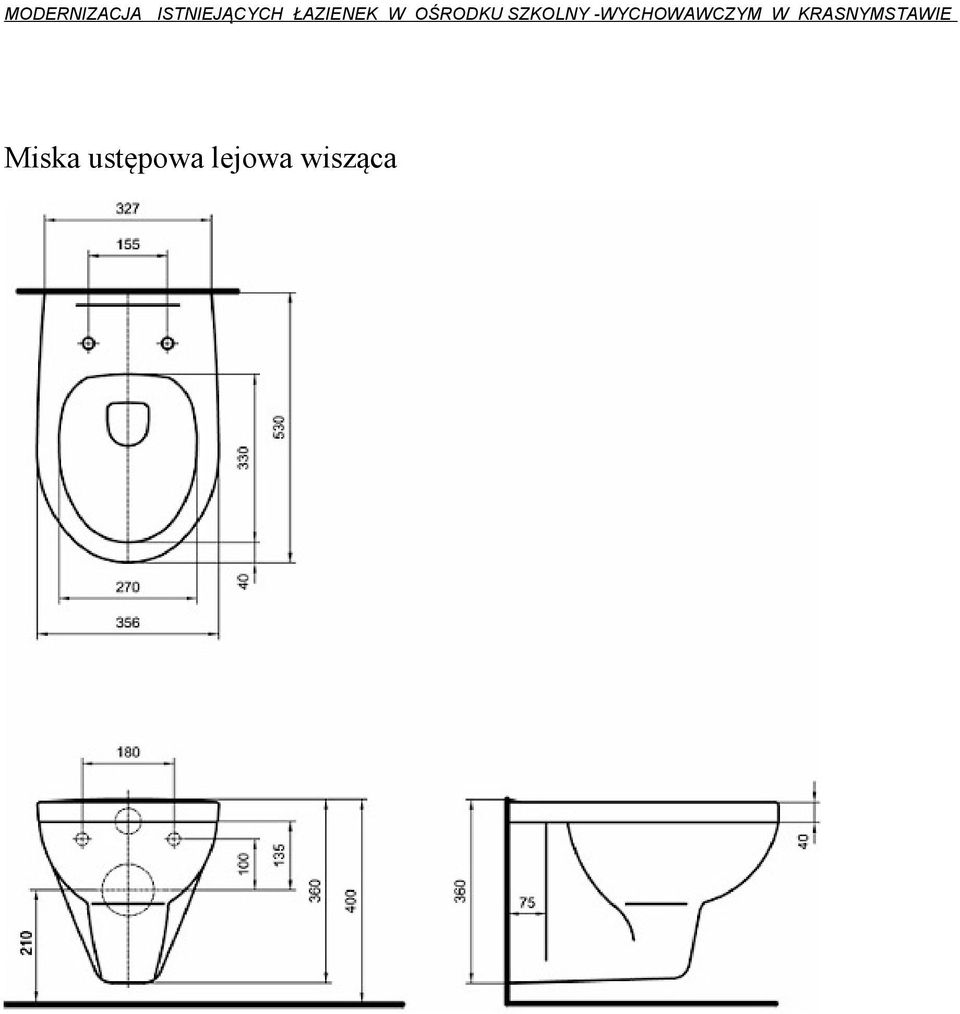

9 Miska ustępowa lejowa wisząca

10 Poręcz ścienna, łukowa 70 cm, stała Poręcz ścienna, łukowa 70 cm, uchylna

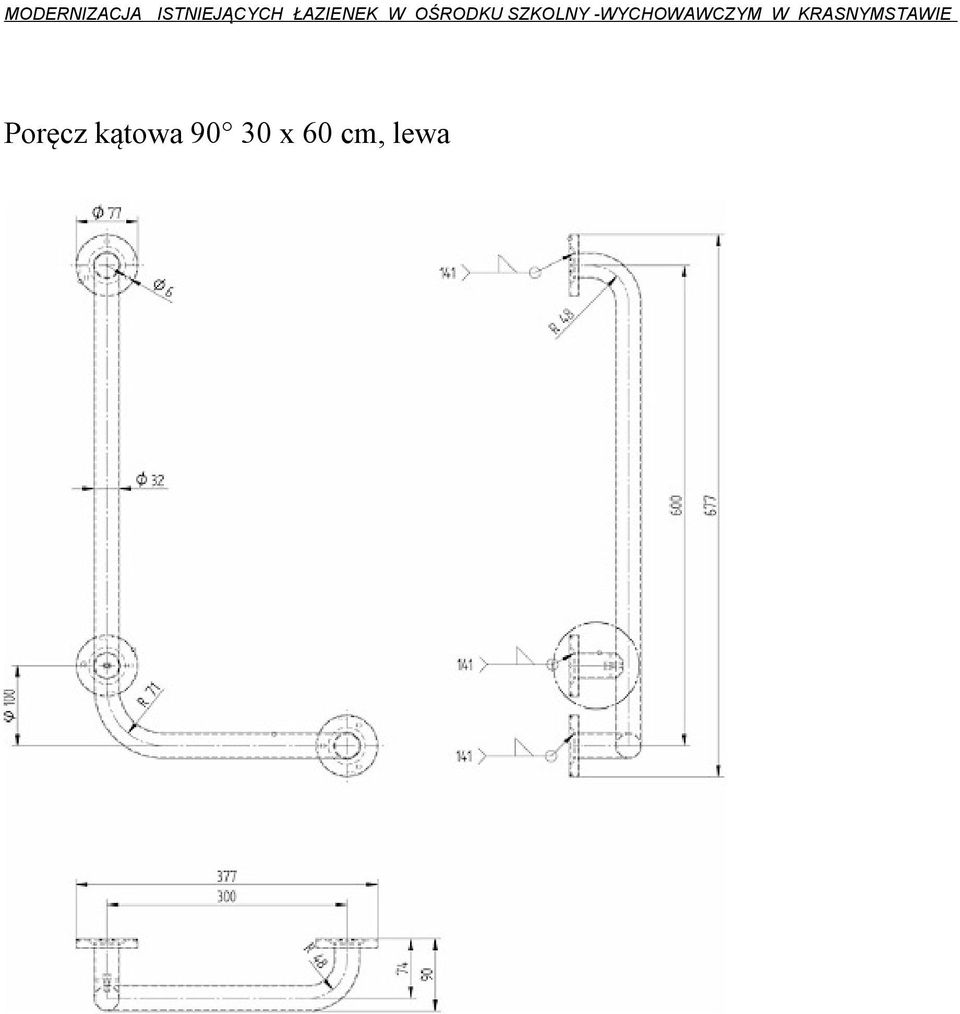

11 Poręcz kątowa x 60 cm, lewa

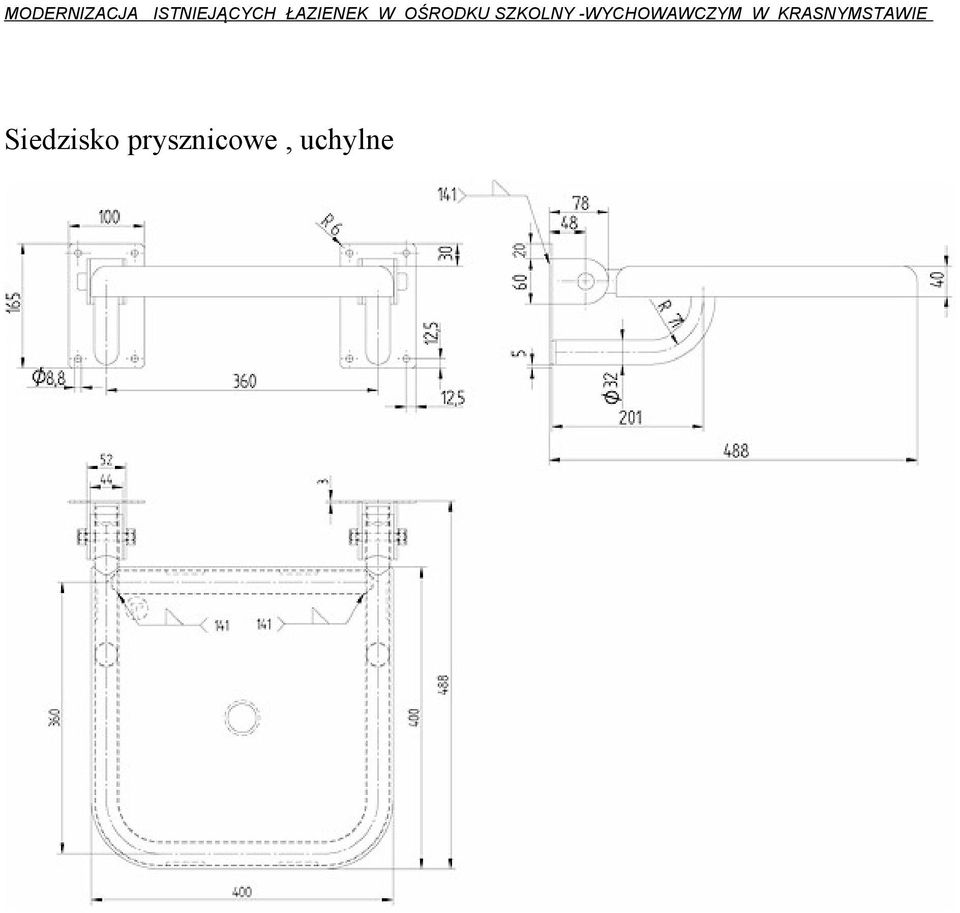

12 Siedzisko prysznicowe, uchylne

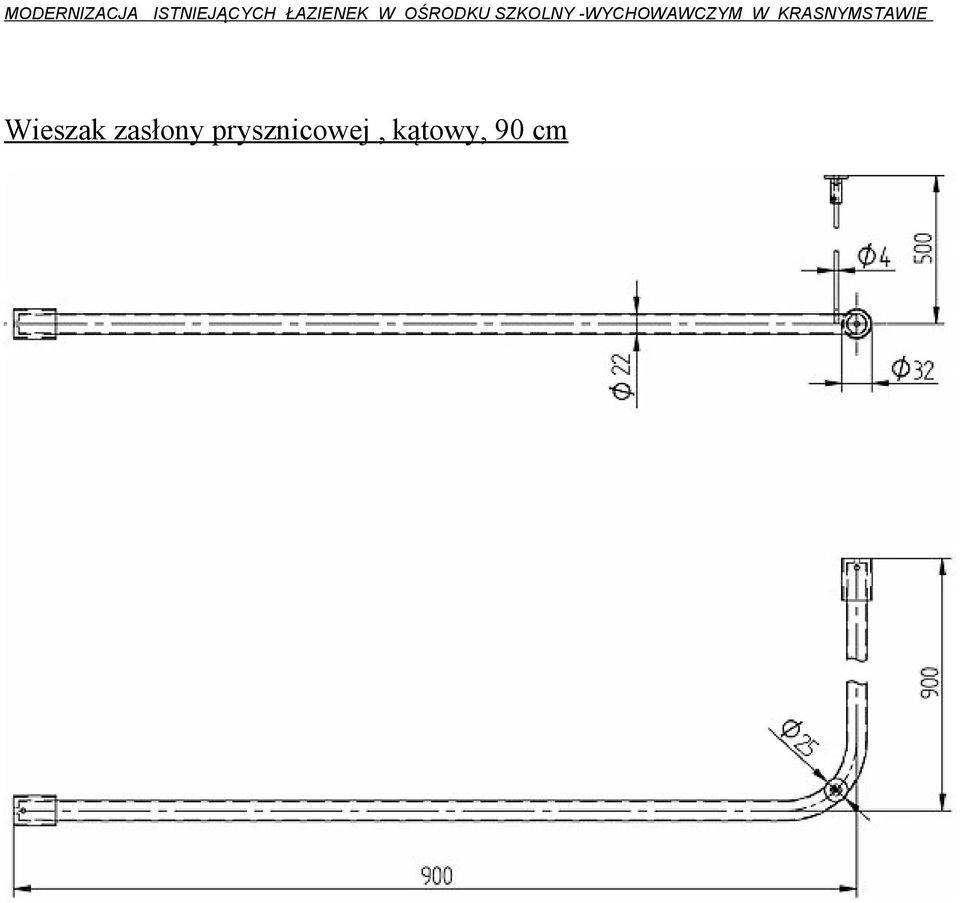

13 Wieszak zasłony prysznicowej, kątowy, 90 cm

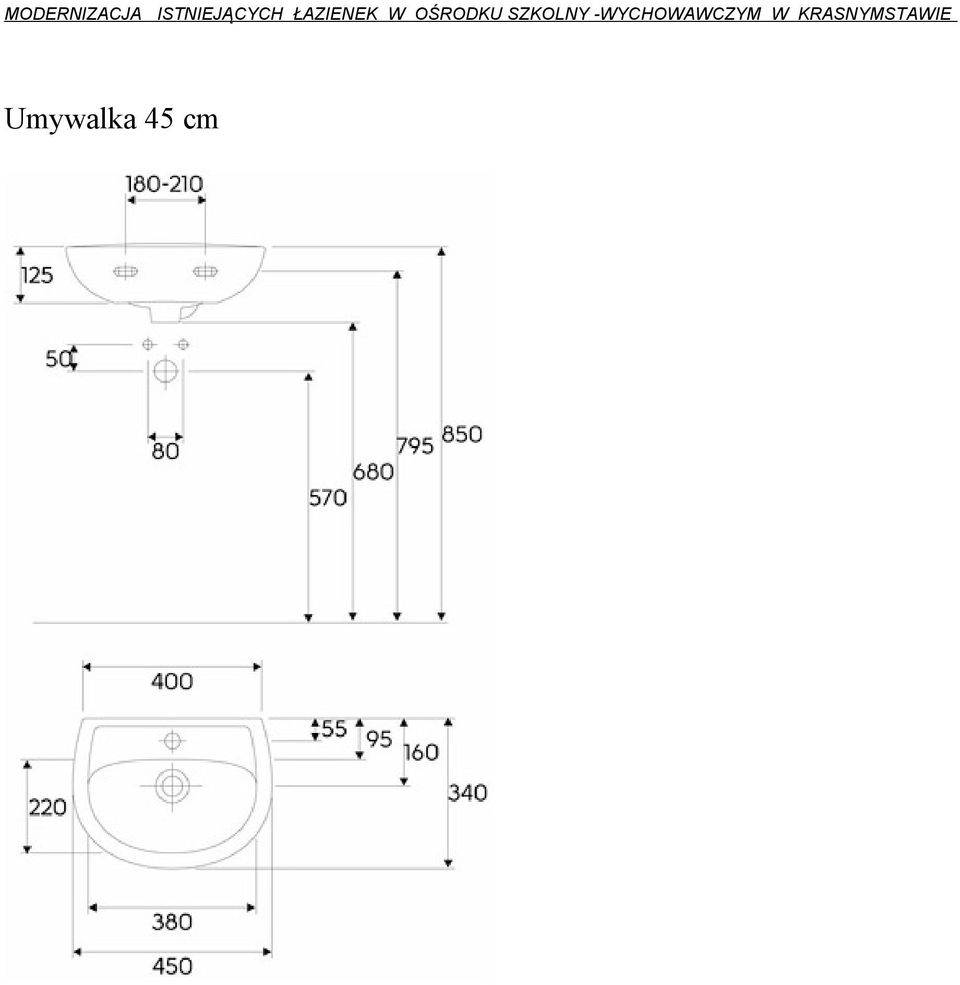

14 Umywalka 45 cm
