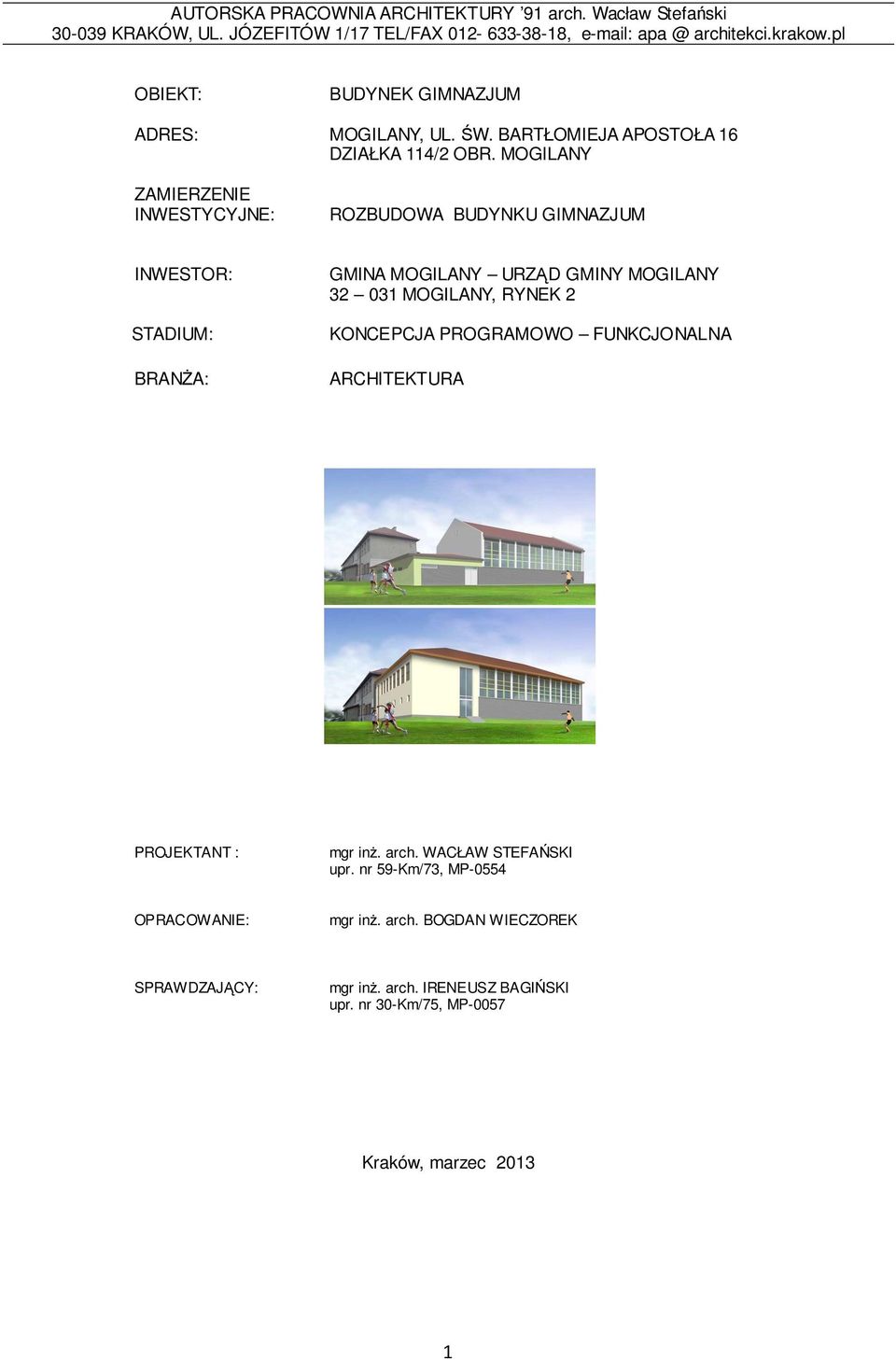

1 AUTORSKA PRACOWNIA ARCHITEKTURY 91 arch. Wacław Stefański KRAKÓW, UL. JÓZEFITÓW 1/17 TEL/FAX , architekci.krakow.pl OBIEKT: BUDYNEK GIMNAZJUM ADRES: MOGILANY, UL. ŚW. BARTŁOMIEJA APOSTOŁA 16 DZIAŁKA 114/2 OBR. MOGILANY ZAMIERZENIE INWESTYCYJNE: ROZBUDOWA BUDYNKU GIMNAZJUM INWESTOR: STADIUM: BRANŻA: GMINA MOGILANY URZĄD GMINY MOGILANY MOGILANY, RYNEK 2 KONCEPCJA PROGRAMOWO FUNKCJONALNA ARCHITEKTURA PROJEKTANT : mgr inż. arch. WACŁAW STEFAŃSKI upr. nr 59-Km/73, MP-0554 OPRACOWANIE: mgr inż. arch. BOGDAN WIECZOREK SPRAWDZAJĄCY: mgr inż. arch. IRENEUSZ BAGIŃSKI upr. nr 30-Km/75, MP-0057 Kraków, marzec

MOGILANY ZAMIERZENIE INWESTYCYJNE: ROZBUDOWA BUDYNKU GIMNAZJUM INWESTOR: STADIUM: BRANŻA: GMINA MOGILANY URZĄD GMINY MOGILANY 32 031 MOGILANY, RYNEK 2 KONCEPCJA

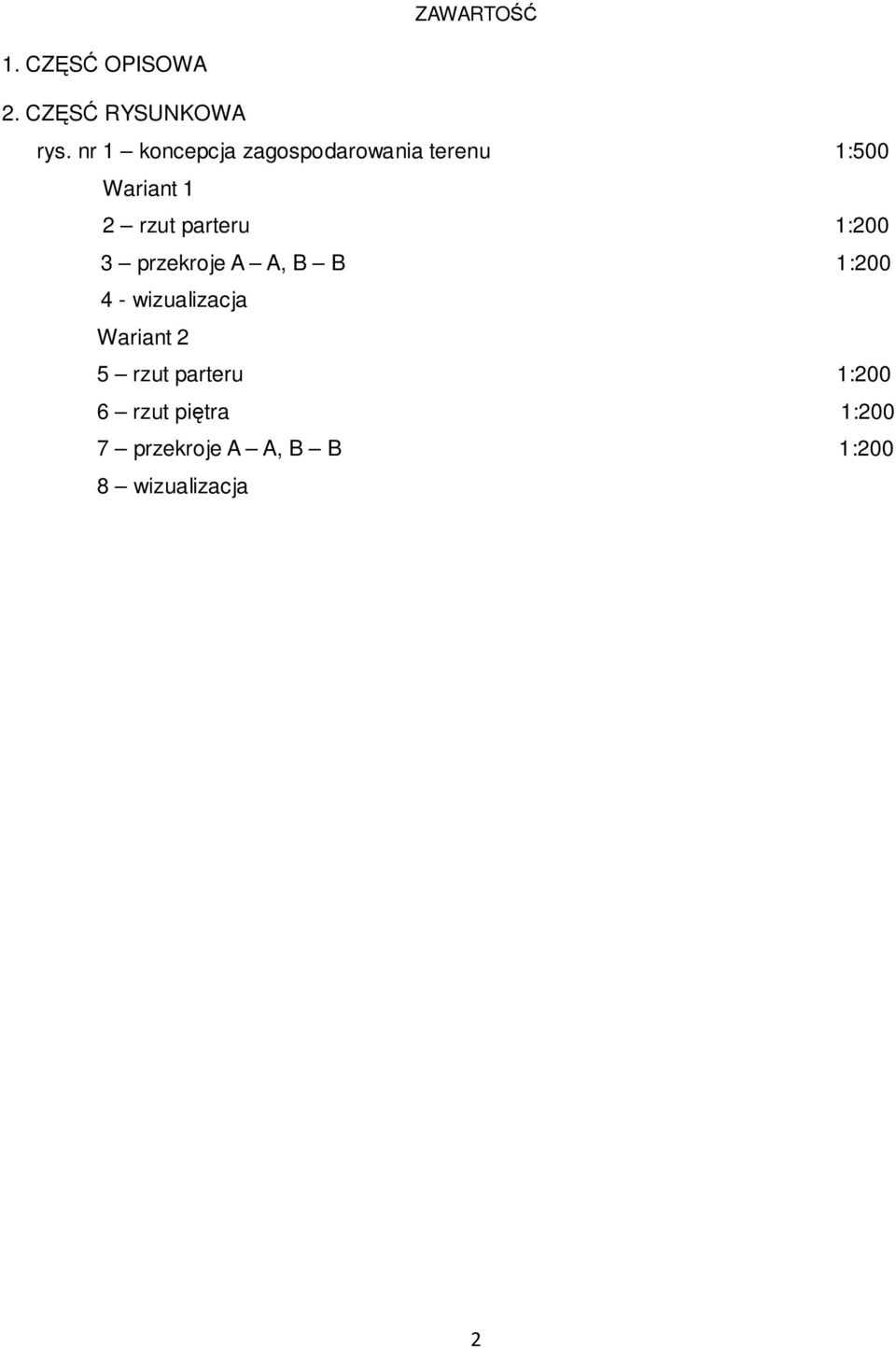

2 ZAWARTOŚĆ 1. CZĘSĆ OPISOWA 2. CZĘSĆ RYSUNKOWA rys. nr 1 koncepcja zagospodarowania terenu 1:500 Wariant 1 2 rzut parteru 1:200 3 przekroje A A, B B 1: wizualizacja Wariant 2 5 rzut parteru 1:200 6 rzut piętra 1:200 7 przekroje A A, B B 1:200 8 wizualizacja 2

parteru 1:200 3 przekroje A A, B B 1:200 4 - wizualizacja Wariant

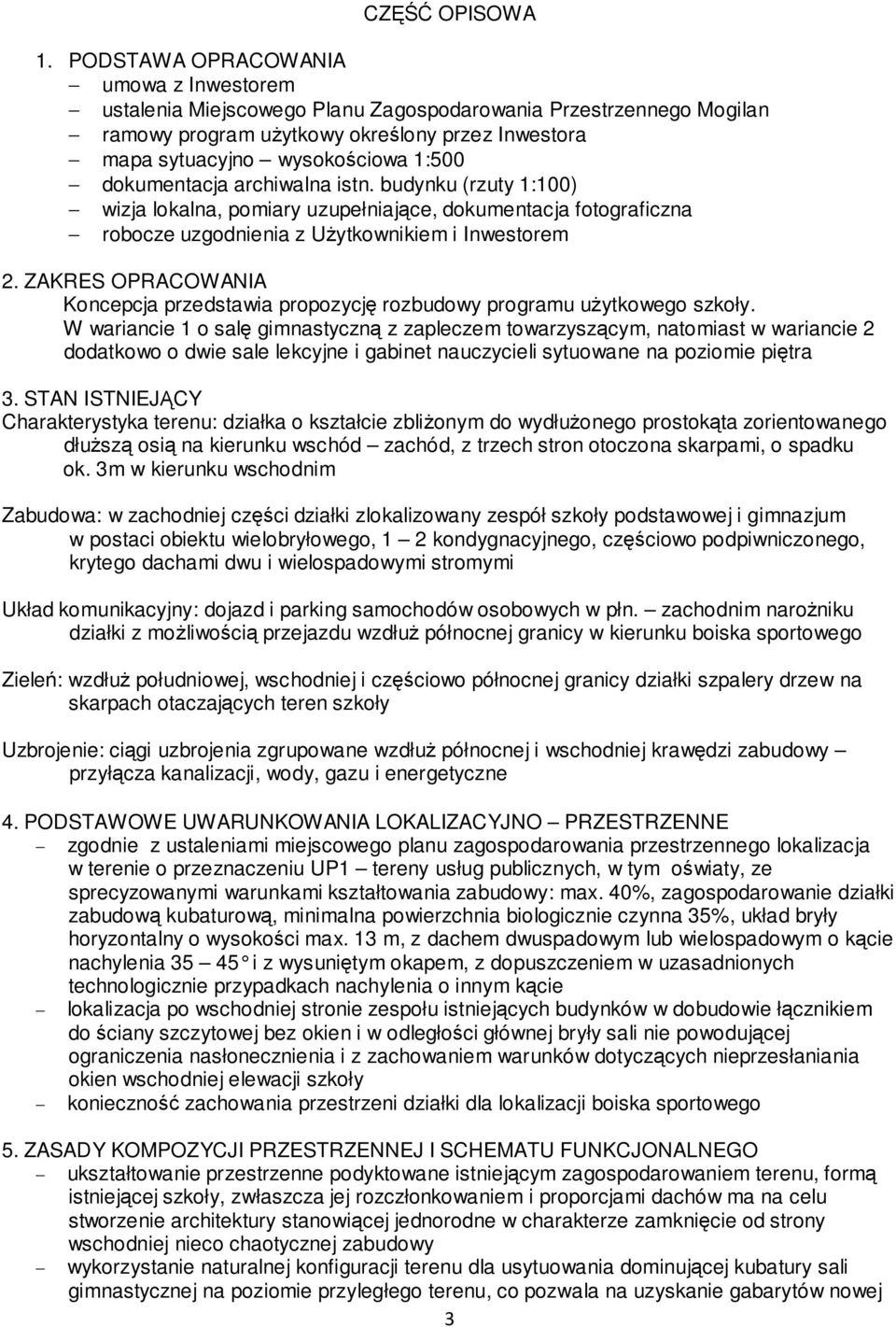

3 CZĘŚĆ OPISOWA 1. PODSTAWA OPRACOWANIA umowa z Inwestorem ustalenia Miejscowego Planu Zagospodarowania Przestrzennego Mogilan ramowy program użytkowy określony przez Inwestora mapa sytuacyjno wysokościowa 1:500 dokumentacja archiwalna istn. budynku (rzuty 1:100) wizja lokalna, pomiary uzupełniające, dokumentacja fotograficzna robocze uzgodnienia z Użytkownikiem i Inwestorem 2. ZAKRES OPRACOWANIA Koncepcja przedstawia propozycję rozbudowy programu użytkowego szkoły. W wariancie 1 o salę gimnastyczną z zapleczem towarzyszącym, natomiast w wariancie 2 dodatkowo o dwie sale lekcyjne i gabinet nauczycieli sytuowane na poziomie piętra 3. STAN ISTNIEJĄCY Charakterystyka terenu: działka o kształcie zbliżonym do wydłużonego prostokąta zorientowanego dłuższą osią na kierunku wschód zachód, z trzech stron otoczona skarpami, o spadku ok. 3m w kierunku wschodnim Zabudowa: w zachodniej części działki zlokalizowany zespół szkoły podstawowej i gimnazjum w postaci obiektu wielobryłowego, 1 2 kondygnacyjnego, częściowo podpiwniczonego, krytego dachami dwu i wielospadowymi stromymi Układ komunikacyjny: dojazd i parking samochodów osobowych w płn. zachodnim narożniku działki z możliwością przejazdu wzdłuż północnej granicy w kierunku boiska sportowego Zieleń: wzdłuż południowej, wschodniej i częściowo północnej granicy działki szpalery drzew na skarpach otaczających teren szkoły Uzbrojenie: ciągi uzbrojenia zgrupowane wzdłuż północnej i wschodniej krawędzi zabudowy przyłącza kanalizacji, wody, gazu i energetyczne 4. PODSTAWOWE UWARUNKOWANIA LOKALIZACYJNO PRZESTRZENNE zgodnie z ustaleniami miejscowego planu zagospodarowania przestrzennego lokalizacja w terenie o przeznaczeniu UP1 tereny usług publicznych, w tym oświaty, ze sprecyzowanymi warunkami kształtowania zabudowy: max. 40%, zagospodarowanie działki zabudową kubaturową, minimalna powierzchnia biologicznie czynna 35%, układ bryły horyzontalny o wysokości max. 13 m, z dachem dwuspadowym lub wielospadowym o kącie nachylenia i z wysuniętym okapem, z dopuszczeniem w uzasadnionych technologicznie przypadkach nachylenia o innym kącie lokalizacja po wschodniej stronie zespołu istniejących budynków w dobudowie łącznikiem do ściany szczytowej bez okien i w odległości głównej bryły sali nie powodującej ograniczenia nasłonecznienia i z zachowaniem warunków dotyczących nieprzesłaniania okien wschodniej elewacji szkoły konieczność zachowania przestrzeni działki dla lokalizacji boiska sportowego 5. ZASADY KOMPOZYCJI PRZESTRZENNEJ I SCHEMATU FUNKCJONALNEGO ukształtowanie przestrzenne podyktowane istniejącym zagospodarowaniem terenu, formą istniejącej szkoły, zwłaszcza jej rozczłonkowaniem i proporcjami dachów ma na celu stworzenie architektury stanowiącej jednorodne w charakterze zamknięcie od strony wschodniej nieco chaotycznej zabudowy wykorzystanie naturalnej konfiguracji terenu dla usytuowania dominującej kubatury sali gimnastycznej na poziomie przyległego terenu, co pozwala na uzyskanie gabarytów nowej 3

dokumentacja archiwalna istn. budynku (rzuty 1:100) wizja lokalna, pomiary uzupełniające, dokumentacja fotograficzna robocze uzgodnienia z Użytkownikiem i Inwestorem 2.

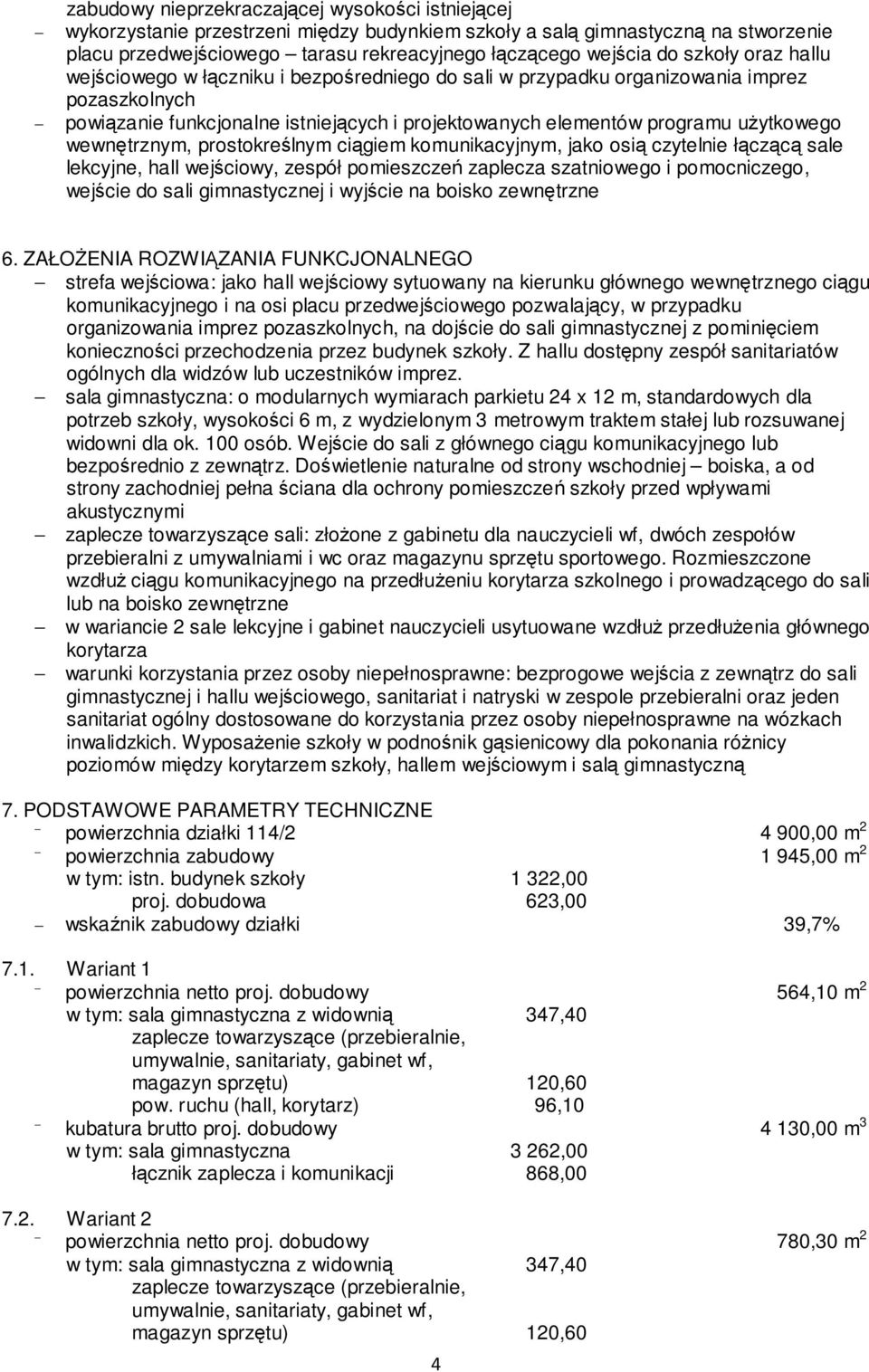

4 zabudowy nieprzekraczającej wysokości istniejącej wykorzystanie przestrzeni między budynkiem szkoły a salą gimnastyczną na stworzenie placu przedwejściowego tarasu rekreacyjnego łączącego wejścia do szkoły oraz hallu wejściowego w łączniku i bezpośredniego do sali w przypadku organizowania imprez pozaszkolnych powiązanie funkcjonalne istniejących i projektowanych elementów programu użytkowego wewnętrznym, prostokreślnym ciągiem komunikacyjnym, jako osią czytelnie łączącą sale lekcyjne, hall wejściowy, zespół pomieszczeń zaplecza szatniowego i pomocniczego, wejście do sali gimnastycznej i wyjście na boisko zewnętrzne 6. ZAŁOŻENIA ROZWIĄZANIA FUNKCJONALNEGO strefa wejściowa: jako hall wejściowy sytuowany na kierunku głównego wewnętrznego ciągu komunikacyjnego i na osi placu przedwejściowego pozwalający, w przypadku organizowania imprez pozaszkolnych, na dojście do sali gimnastycznej z pominięciem konieczności przechodzenia przez budynek szkoły. Z hallu dostępny zespół sanitariatów ogólnych dla widzów lub uczestników imprez. sala gimnastyczna: o modularnych wymiarach parkietu 24 x 12 m, standardowych dla potrzeb szkoły, wysokości 6 m, z wydzielonym 3 metrowym traktem stałej lub rozsuwanej widowni dla ok. 100 osób. Wejście do sali z głównego ciągu komunikacyjnego lub bezpośrednio z zewnątrz. Doświetlenie naturalne od strony wschodniej boiska, a od strony zachodniej pełna ściana dla ochrony pomieszczeń szkoły przed wpływami akustycznymi zaplecze towarzyszące sali: złożone z gabinetu dla nauczycieli wf, dwóch zespołów przebieralni z umywalniami i wc oraz magazynu sprzętu sportowego. Rozmieszczone wzdłuż ciągu komunikacyjnego na przedłużeniu korytarza szkolnego i prowadzącego do sali lub na boisko zewnętrzne w wariancie 2 sale lekcyjne i gabinet nauczycieli usytuowane wzdłuż przedłużenia głównego korytarza warunki korzystania przez osoby niepełnosprawne: bezprogowe wejścia z zewnątrz do sali gimnastycznej i hallu wejściowego, sanitariat i natryski w zespole przebieralni oraz jeden sanitariat ogólny dostosowane do korzystania przez osoby niepełnosprawne na wózkach inwalidzkich. Wyposażenie szkoły w podnośnik gąsienicowy dla pokonania różnicy poziomów między korytarzem szkoły, hallem wejściowym i salą gimnastyczną 7. PODSTAWOWE PARAMETRY TECHNICZNE powierzchnia działki 114/ ,00 m 2 powierzchnia zabudowy 1 945,00 m 2 w tym: istn. budynek szkoły 1 322,00 proj. dobudowa 623,00 wskaźnik zabudowy działki 39,7% 7.1. Wariant 1 powierzchnia netto proj. dobudowy 564,10 m 2 w tym: sala gimnastyczna z widownią 347,40 zaplecze towarzyszące (przebieralnie, umywalnie, sanitariaty, gabinet wf, magazyn sprzętu) 120,60 pow. ruchu (hall, korytarz) 96,10 kubatura brutto proj. dobudowy 4 130,00 m 3 w tym: sala gimnastyczna 3 262,00 łącznik zaplecza i komunikacji 868, Wariant 2 powierzchnia netto proj. dobudowy 780,30 m 2 w tym: sala gimnastyczna z widownią 347,40 zaplecze towarzyszące (przebieralnie, umywalnie, sanitariaty, gabinet wf, magazyn sprzętu) 120,60 4

wewnętrznym, prostokreślnym ciągiem komunikacyjnym, jako osią czytelnie łączącą sale lekcyjne, hall wejściowy, zespół pomieszczeń zaplecza szatniowego i pomocniczego, wejście do sali gimnastycznej i

5 sale lekcyjne i gab. nauczycieli 140,40 pow. ruchu (hall, korytarze, kl. schodowa) 171,90 kubatura brutto proj. dobudowy 5 230,00 m 3 w tym: sala gimnastyczna 3 450,00 łącznik zaplecza i sale lekcyjne 1 780,00 8. TECHNOLOGIA REALIZACJI, MATERIAŁY KONSTRUKCYJNE posadowienie: stopy, ławy i ściany fundamentowe żelbetowe monolityczne ustrój nośny sali gimnastycznej: słupy żelbetowe w rozstawie 3,0 m i belki stropowe IPE rozpiętości 15,0, m wypełnienie ścian zewnętrznych z bloczków z betonu komórkowego, więźba dachowa drewniana dwuspadowa łącznik zaplecza: ściany zewnętrzne z betonu komórkowego, ściany wewnętrzne z cegły kratówki, strop z płyty żelbetowej monolitycznej 9. WYKOŃCZENIE WEWNĘTRZNE ścianki działowe: murowane z cegły kratówki posadzki: parkiet na konstrukcji podłogi sportowej, wykładziny elastyczne homogeniczne PCV, płytki ceramiczne sufity podwieszane: systemowe gipsowo kartonowe glazura: umywalnie i sanitariaty, na pełną wysokość stolarka drzwiowa: systemowa drewniana malowanie: emulsyjne i olejne 10. WYKOŃCZENIE ZEWNĘTRZNE, ELEWACJE tynki: cienkowarstwowe na ociepleniu styropianem, w technologii BSO pokrycie dachu: blachodachówka stolarka okienna: systemowa PCV ślusarka drzwiowa: systemowa aluminiowa plac przedwejściowy: betonowa kostka brukowa 11. WEWNĘTRZNA INFRASTRUKTURA TECHNICZNA instalacje c.o i c.w.u: z istniejącej kotłowni gazowej instalacja wod - kan: z odprowadzeniem do istniejącego systemu kanalizacji sanitarnej wentylacja mechaniczna nawiewno wywiewna wszystkich pomieszczeń instalacje elektryczne 5

TECHNOLOGIA REALIZACJI, MATERIAŁY KONSTRUKCYJNE posadowienie: stopy, ławy i ściany fundamentowe żelbetowe monolityczne ustrój nośny sali gimnastycznej: słupy żelbetowe w rozstawie 3,0 m i belki
