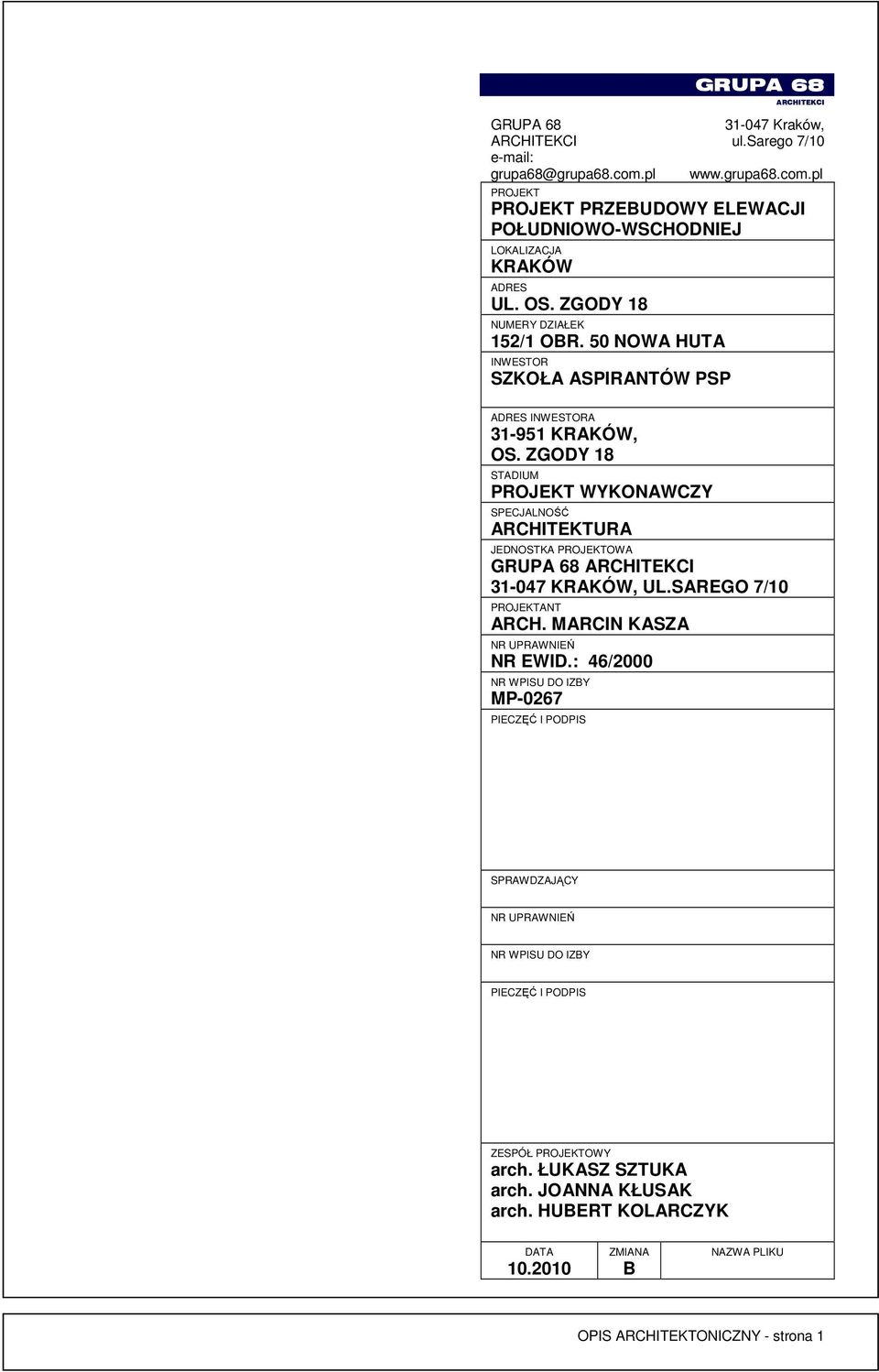

1 GRUPA 68 ARCHITEKCI GRUPA 68 ARCHITEKCI Kraków, ul.sarego 7/10 PROJEKT PROJEKT PRZEBUDOWY ELEWACJI POŁUDNIOWO-WSCHODNIEJ LOKALIZACJA KRAKÓW ADRES UL. OS. ZGODY 18 NUMERY DZIAŁEK 152/1 OBR. 50 NOWA HUTA INWESTOR SZKOŁA ASPIRANTÓW PSP ADRES INWESTORA KRAKÓW, OS. ZGODY 18 STADIUM PROJEKT WYKONAWCZY SPECJALNOŚĆ ARCHITEKTURA JEDNOSTKA PROJEKTOWA GRUPA 68 ARCHITEKCI KRAKÓW, UL.SAREGO 7/10 PROJEKTANT ARCH. MARCIN KASZA NR UPRAWNIEŃ NR EWID.: 46/2000 NR WPISU DO IZBY MP-0267 PIECZĘĆ I PODPIS SPRAWDZAJĄCY NR UPRAWNIEŃ NR WPISU DO IZBY PIECZĘĆ I PODPIS ZESPÓŁ PROJEKTOWY arch. ŁUKASZ SZTUKA arch. JOANNA KŁUSAK arch. HUBERT KOLARCZYK DATA ZMIANA B NAZWA PLIKU OPIS ARCHITEKTONICZNY - strona 1

ZGODY 18 STADIUM PROJEKT WYKONAWCZY SPECJALNOŚĆ ARCHITEKTURA JEDNOSTKA PROJEKTOWA GRUPA 68 ARCHITEKCI 31-047 KRAKÓW, UL.SAREGO 7/10 PROJEKTANT ARCH. MARCIN KASZA NR UPRAWNIEŃ NR EWID.

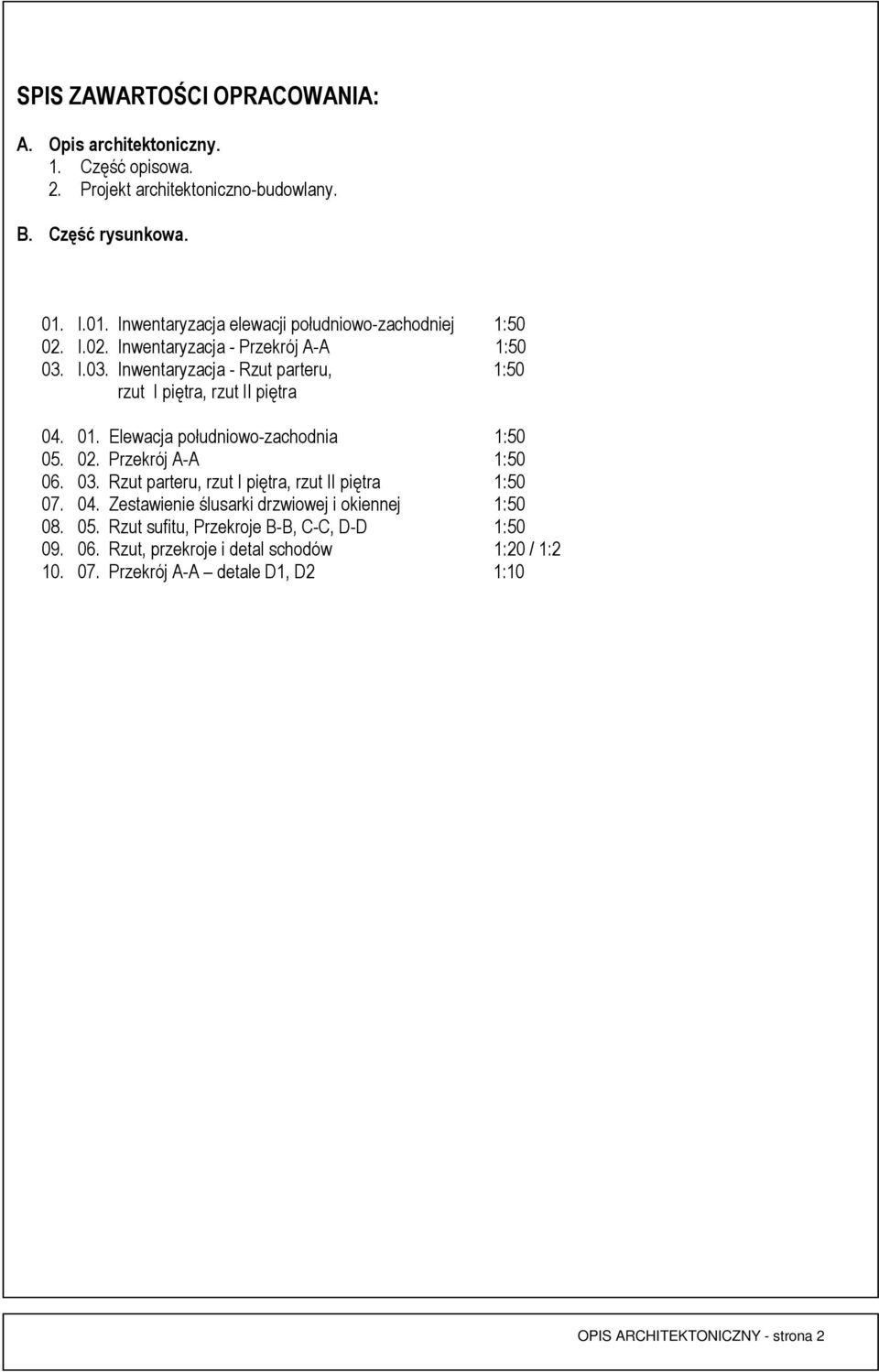

2 SPIS ZAWARTOŚCI OPRACOWANIA: A. Opis architektoniczny. 1. Część opisowa. 2. Projekt architektoniczno-budowlany. B. Część rysunkowa. 01. I.01. Inwentaryzacja elewacji południowo-zachodniej 1: I.02. Inwentaryzacja - Przekrój A-A 1: I.03. Inwentaryzacja - Rzut parteru, 1:50 rzut I piętra, rzut II piętra Elewacja południowo-zachodnia 1: Przekrój A-A 1: Rzut parteru, rzut I piętra, rzut II piętra 1: Zestawienie ślusarki drzwiowej i okiennej 1: Rzut sufitu, Przekroje B-B, C-C, D-D 1: Rzut, przekroje i detal schodów 1:20 / 1: Przekrój A-A detale D1, D2 1:10 OPIS ARCHITEKTONICZNY - strona 2

I.03. Inwentaryzacja - Rzut parteru, 1:50 rzut I piętra, rzut II piętra 04. 01. Elewacja południowo-zachodnia 1:50 05. 02. Przekrój A-A 1:50 06. 03.

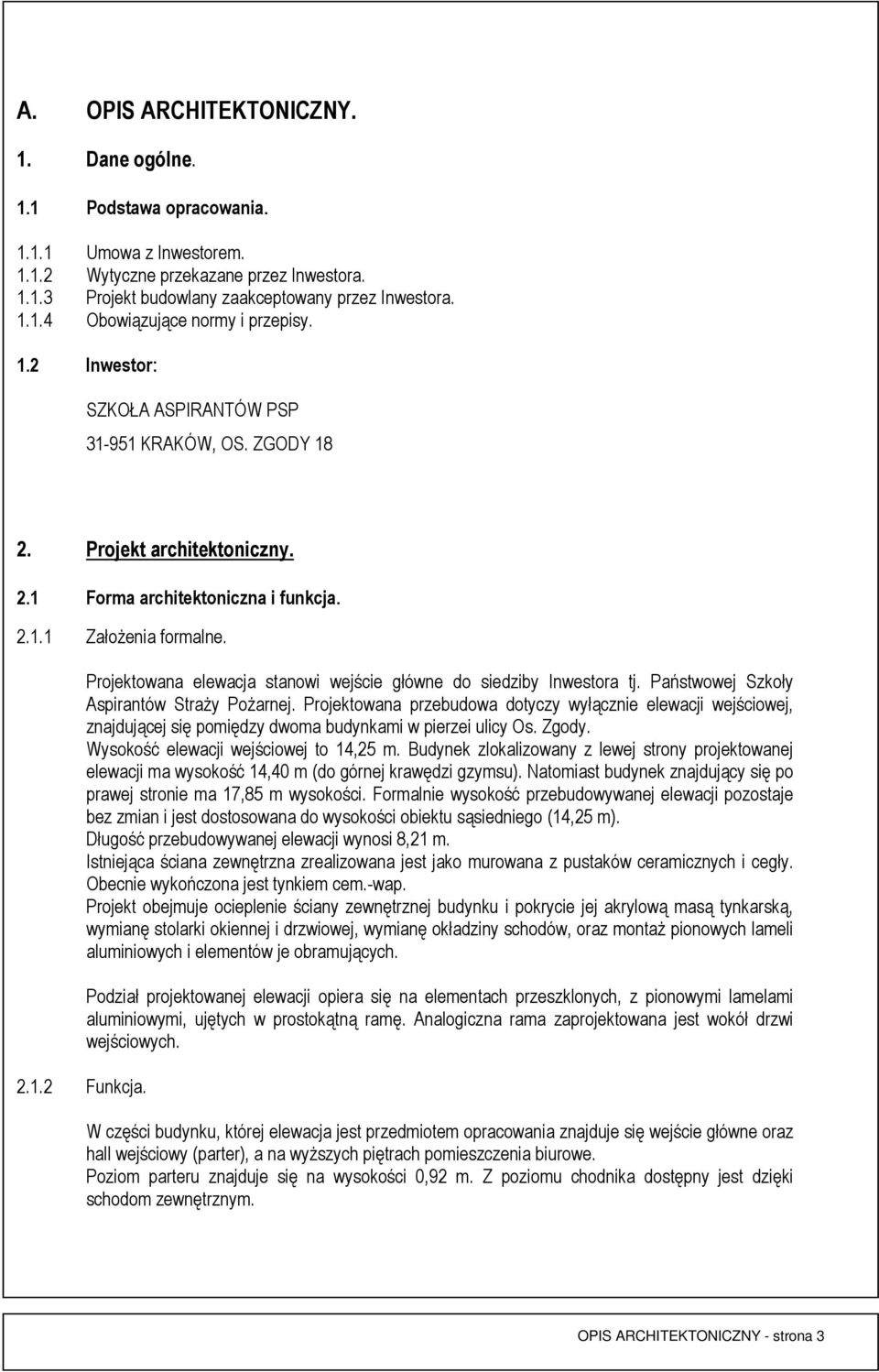

3 A. OPIS ARCHITEKTONICZNY. 1. Dane ogólne Podstawa opracowania. Umowa z Inwestorem. Wytyczne przekazane przez Inwestora. Projekt budowlany zaakceptowany przez Inwestora. Obowiązujące normy i przepisy. 1.2 Inwestor: SZKOŁA ASPIRANTÓW PSP KRAKÓW, OS. ZGODY Projekt architektoniczny. 2.1 Forma architektoniczna i funkcja Założenia formalne Funkcja. Projektowana elewacja stanowi wejście główne do siedziby Inwestora tj. Państwowej Szkoły Aspirantów Straży Pożarnej. Projektowana przebudowa dotyczy wyłącznie elewacji wejściowej, znajdującej się pomiędzy dwoma budynkami w pierzei ulicy Os. Zgody. Wysokość elewacji wejściowej to 14,25 m. Budynek zlokalizowany z lewej strony projektowanej elewacji ma wysokość 14,40 m (do górnej krawędzi gzymsu). Natomiast budynek znajdujący się po prawej stronie ma 17,85 m wysokości. Formalnie wysokość przebudowywanej elewacji pozostaje bez zmian i jest dostosowana do wysokości obiektu sąsiedniego (14,25 m). Długość przebudowywanej elewacji wynosi 8,21 m. Istniejąca ściana zewnętrzna zrealizowana jest jako murowana z pustaków ceramicznych i cegły. Obecnie wykończona jest tynkiem cem.-wap. Projekt obejmuje ocieplenie ściany zewnętrznej budynku i pokrycie jej akrylową masą tynkarską, wymianę stolarki okiennej i drzwiowej, wymianę okładziny schodów, oraz montaż pionowych lameli aluminiowych i elementów je obramujących. Podział projektowanej elewacji opiera się na elementach przeszklonych, z pionowymi lamelami aluminiowymi, ujętych w prostokątną ramę. Analogiczna rama zaprojektowana jest wokół drzwi wejściowych. W części budynku, której elewacja jest przedmiotem opracowania znajduje się wejście główne oraz hall wejściowy (parter), a na wyższych piętrach pomieszczenia biurowe. Poziom parteru znajduje się na wysokości 0,92 m. Z poziomu chodnika dostępny jest dzięki schodom zewnętrznym. OPIS ARCHITEKTONICZNY - strona 3

Projektowana elewacja stanowi wejście główne do siedziby Inwestora tj. Państwowej Szkoły Aspirantów Straży Pożarnej.

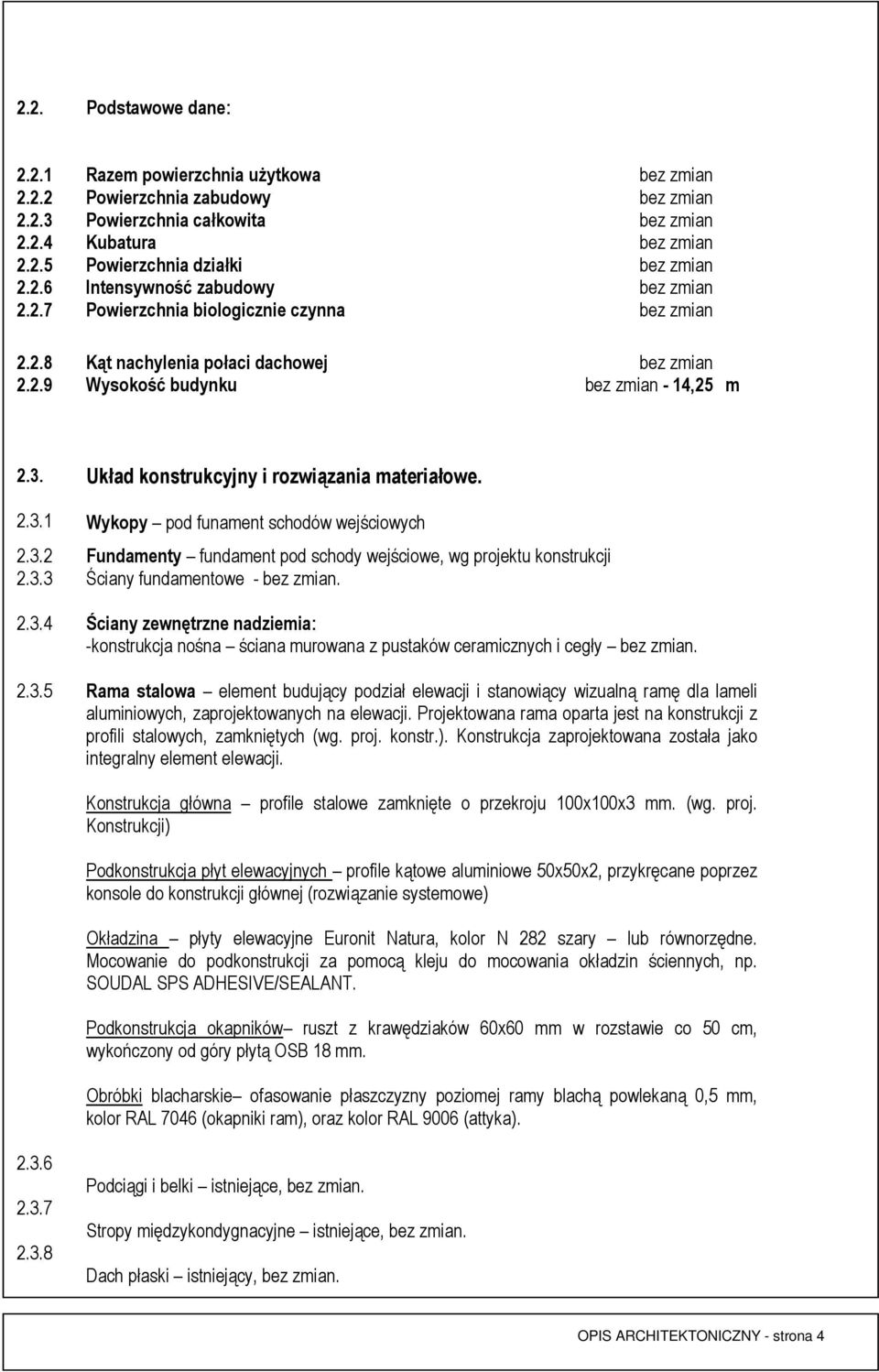

4 2.2. Podstawowe dane: Razem powierzchnia użytkowa bez zmian Powierzchnia zabudowy bez zmian Powierzchnia całkowita bez zmian Kubatura bez zmian Powierzchnia działki bez zmian Intensywność zabudowy bez zmian Powierzchnia biologicznie czynna bez zmian Kąt nachylenia połaci dachowej bez zmian Wysokość budynku bez zmian - 14,25 m 2.3. Układ konstrukcyjny i rozwiązania materiałowe Wykopy pod funament schodów wejściowych Fundamenty fundament pod schody wejściowe, wg projektu konstrukcji Ściany fundamentowe - bez zmian Ściany zewnętrzne nadziemia: -konstrukcja nośna ściana murowana z pustaków ceramicznych i cegły bez zmian. Rama stalowa element budujący podział elewacji i stanowiący wizualną ramę dla lameli aluminiowych, zaprojektowanych na elewacji. Projektowana rama oparta jest na konstrukcji z profili stalowych, zamkniętych (wg. proj. konstr.). Konstrukcja zaprojektowana została jako integralny element elewacji. Konstrukcja główna profile stalowe zamknięte o przekroju 100x100x3 mm. (wg. proj. Konstrukcji) Podkonstrukcja płyt elewacyjnych profile kątowe aluminiowe 50x50x2, przykręcane poprzez konsole do konstrukcji głównej (rozwiązanie systemowe) Okładzina płyty elewacyjne Euronit Natura, kolor N 282 szary lub równorzędne. Mocowanie do podkonstrukcji za pomocą kleju do mocowania okładzin ściennych, np. SOUDAL SPS ADHESIVE/SEALANT. Podkonstrukcja okapników ruszt z krawędziaków 60x60 mm w rozstawie co 50 cm, wykończony od góry płytą OSB 18 mm. Obróbki blacharskie ofasowanie płaszczyzny poziomej ramy blachą powlekaną 0,5 mm, kolor RAL 7046 (okapniki ram), oraz kolor RAL 9006 (attyka) Podciągi i belki istniejące, bez zmian. Stropy międzykondygnacyjne istniejące, bez zmian. Dach płaski istniejący, bez zmian. OPIS ARCHITEKTONICZNY - strona 4

Układ konstrukcyjny i rozwiązania materiałowe. 2.3.1 Wykopy pod funament schodów wejściowych 2.3.2 Fundamenty fundament pod schody wejściowe, wg projektu konstrukcji 2.3.3 Ściany fundamentowe - bez zmian.

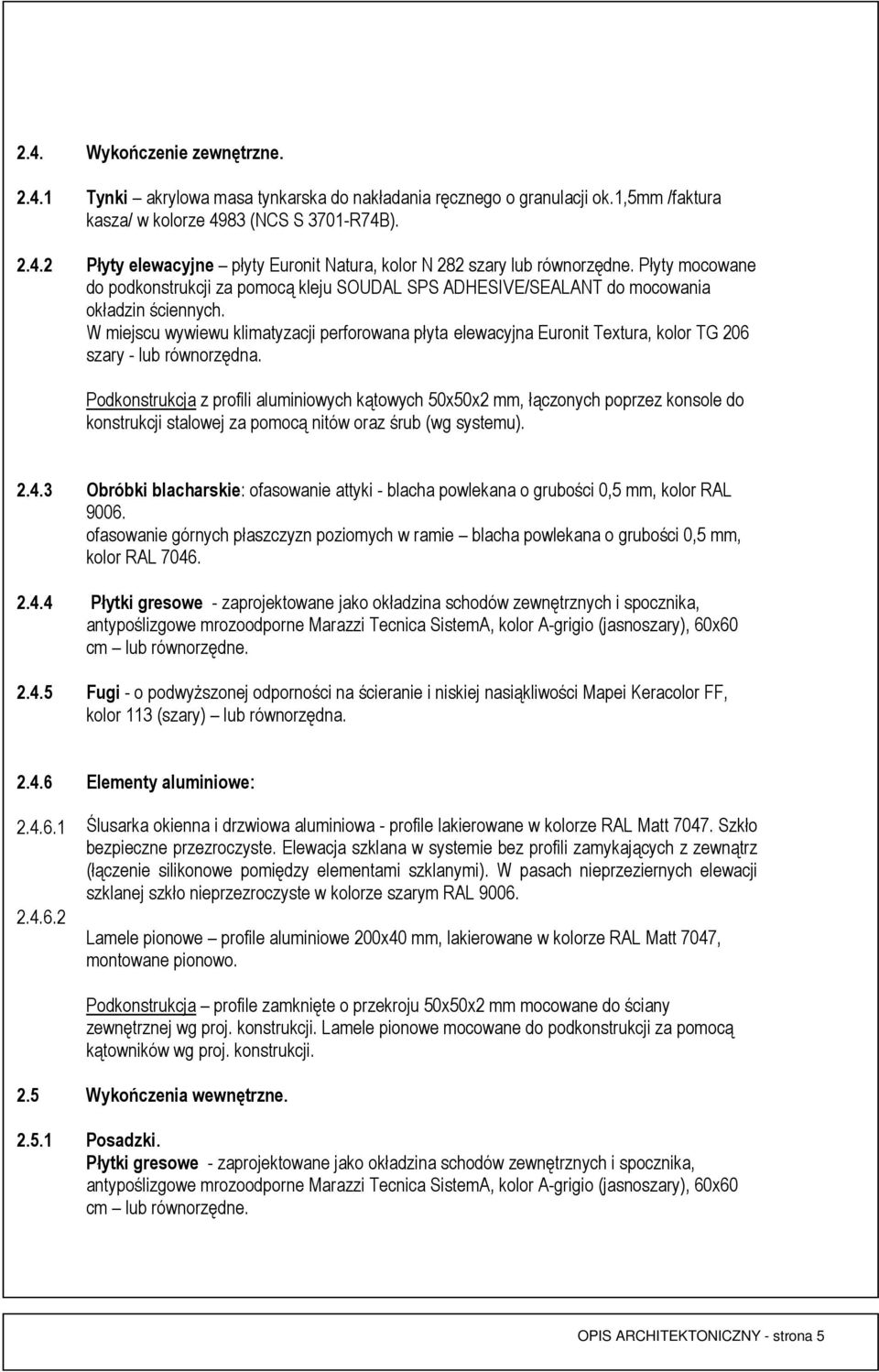

5 Wykończenie zewnętrzne. Tynki akrylowa masa tynkarska do nakładania ręcznego o granulacji ok.1,5mm /faktura kasza/ w kolorze 4983 (NCS S 3701-R74B). Płyty elewacyjne płyty Euronit Natura, kolor N 282 szary lub równorzędne. Płyty mocowane do podkonstrukcji za pomocą kleju SOUDAL SPS ADHESIVE/SEALANT do mocowania okładzin ściennych. W miejscu wywiewu klimatyzacji perforowana płyta elewacyjna Euronit Textura, kolor TG 206 szary - lub równorzędna. Podkonstrukcja z profili aluminiowych kątowych 50x50x2 mm, łączonych poprzez konsole do konstrukcji stalowej za pomocą nitów oraz śrub (wg systemu) Obróbki blacharskie: ofasowanie attyki - blacha powlekana o grubości 0,5 mm, kolor RAL ofasowanie górnych płaszczyzn poziomych w ramie blacha powlekana o grubości 0,5 mm, kolor RAL Płytki gresowe - zaprojektowane jako okładzina schodów zewnętrznych i spocznika, antypoślizgowe mrozoodporne Marazzi Tecnica SistemA, kolor A-grigio (jasnoszary), 60x60 cm lub równorzędne. Fugi - o podwyższonej odporności na ścieranie i niskiej nasiąkliwości Mapei Keracolor FF, kolor 113 (szary) lub równorzędna Elementy aluminiowe: Ślusarka okienna i drzwiowa aluminiowa - profile lakierowane w kolorze RAL Matt Szkło bezpieczne przezroczyste. Elewacja szklana w systemie bez profili zamykających z zewnątrz (łączenie silikonowe pomiędzy elementami szklanymi). W pasach nieprzeziernych elewacji szklanej szkło nieprzezroczyste w kolorze szarym RAL Lamele pionowe profile aluminiowe 200x40 mm, lakierowane w kolorze RAL Matt 7047, montowane pionowo. Podkonstrukcja profile zamknięte o przekroju 50x50x2 mm mocowane do ściany zewnętrznej wg proj. konstrukcji. Lamele pionowe mocowane do podkonstrukcji za pomocą kątowników wg proj. konstrukcji. 2.5 Wykończenia wewnętrzne Posadzki. Płytki gresowe - zaprojektowane jako okładzina schodów zewnętrznych i spocznika, antypoślizgowe mrozoodporne Marazzi Tecnica SistemA, kolor A-grigio (jasnoszary), 60x60 cm lub równorzędne. OPIS ARCHITEKTONICZNY - strona 5

W miejscu wywiewu klimatyzacji perforowana płyta elewacyjna Euronit Textura, kolor TG 206 szary - lub równorzędna.

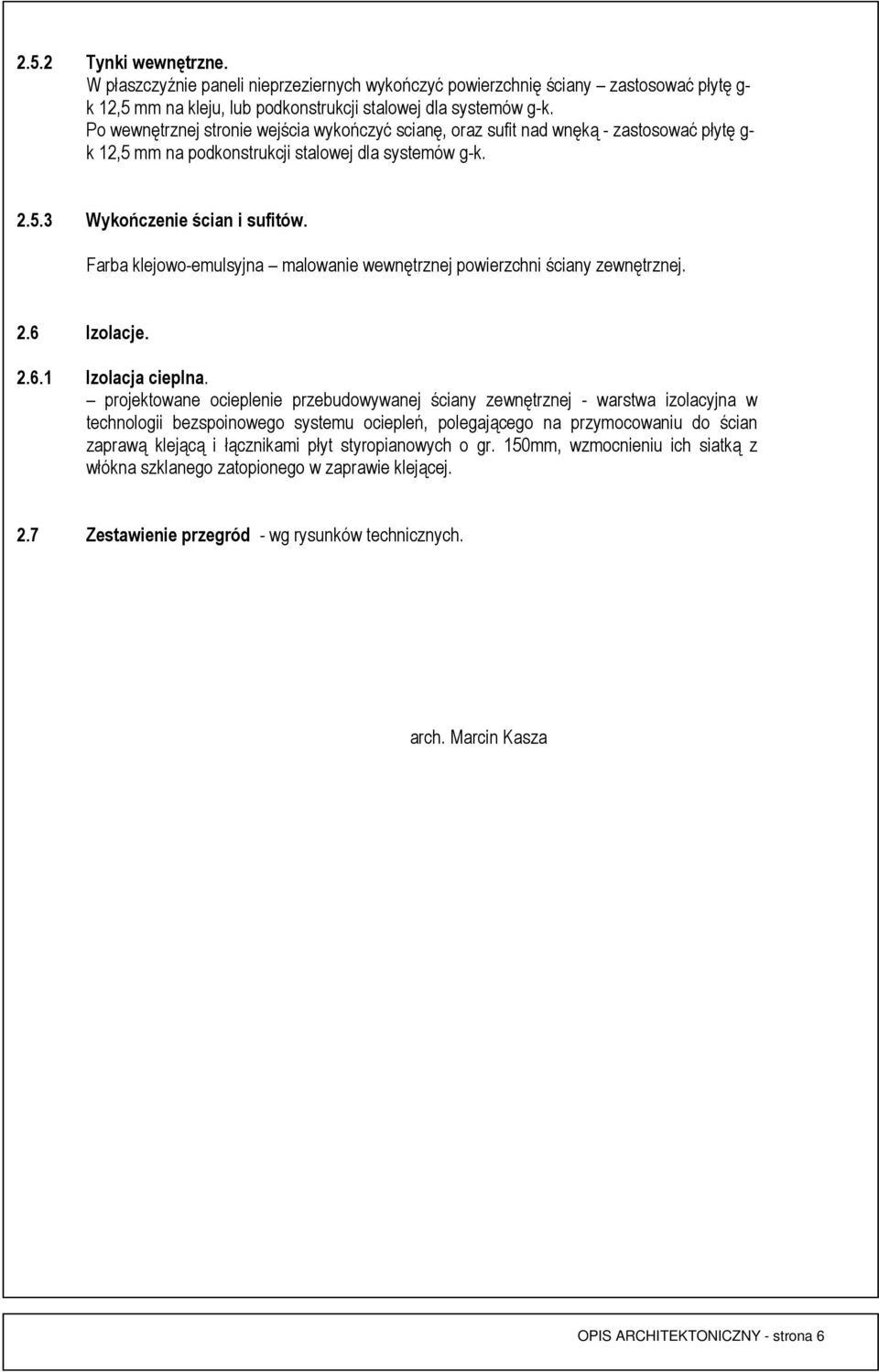

6 2.5.2 Tynki wewnętrzne. W płaszczyźnie paneli nieprzeziernych wykończyć powierzchnię ściany zastosować płytę g- k 12,5 mm na kleju, lub podkonstrukcji stalowej dla systemów g-k. Po wewnętrznej stronie wejścia wykończyć scianę, oraz sufit nad wnęką - zastosować płytę g- k 12,5 mm na podkonstrukcji stalowej dla systemów g-k Wykończenie ścian i sufitów. Farba klejowo-emulsyjna malowanie wewnętrznej powierzchni ściany zewnętrznej. 2.6 Izolacje Izolacja cieplna. projektowane ocieplenie przebudowywanej ściany zewnętrznej - warstwa izolacyjna w technologii bezspoinowego systemu ociepleń, polegającego na przymocowaniu do ścian zaprawą klejącą i łącznikami płyt styropianowych o gr. 150mm, wzmocnieniu ich siatką z włókna szklanego zatopionego w zaprawie klejącej. 2.7 Zestawienie przegród - wg rysunków technicznych. arch. Marcin Kasza OPIS ARCHITEKTONICZNY - strona 6

Farba klejowo-emulsyjna malowanie wewnętrznej powierzchni ściany zewnętrznej. 2.6 Izolacje. 2.6.1 Izolacja cieplna.
