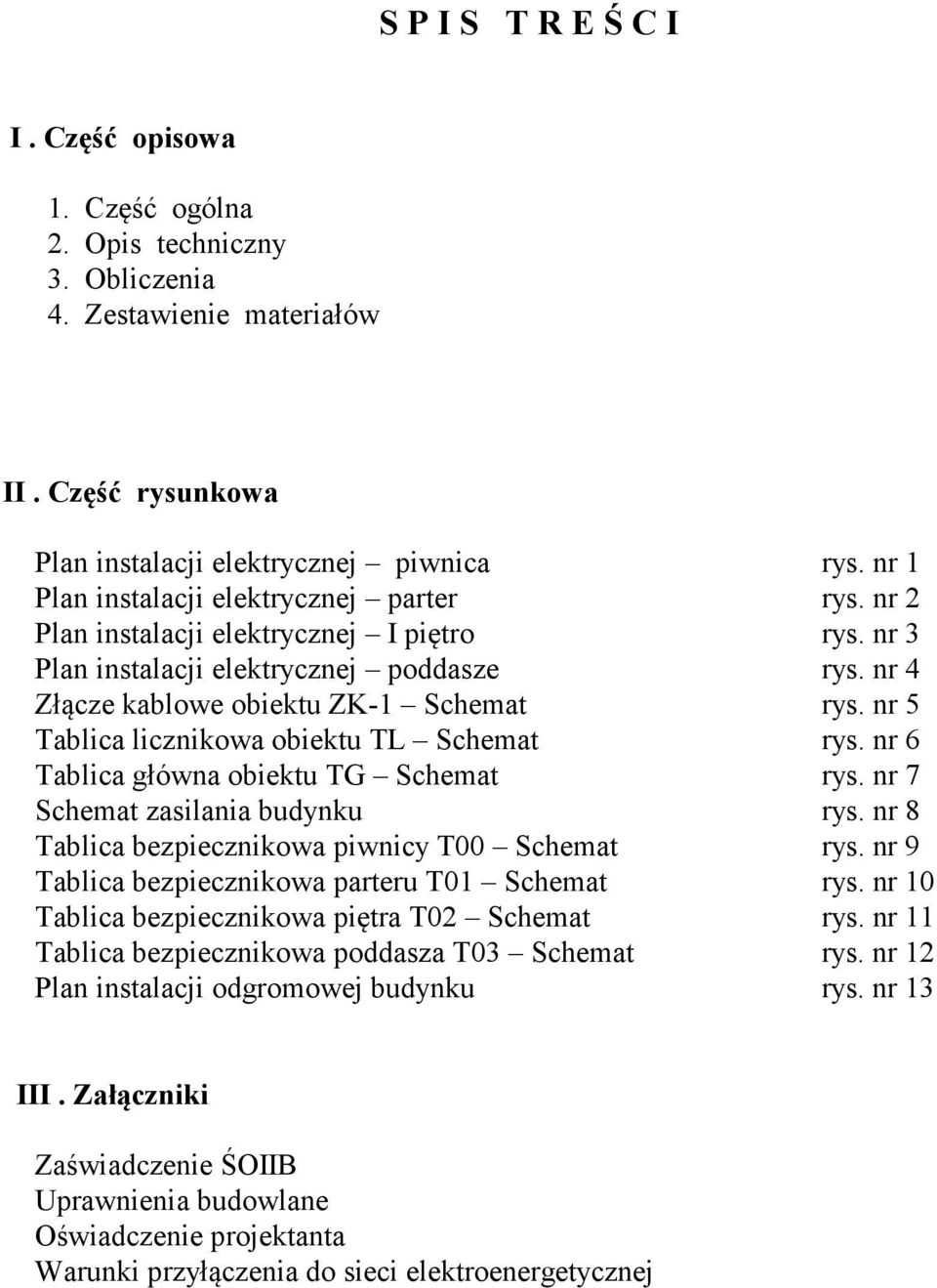

1 S P I S T R E Ś C I I. Część opisowa 1. Część ogólna 2. Opis techniczny 3. Obliczenia 4. Zestawienie materiałów II. Część rysunkowa Plan instalacji elektrycznej piwnica rys. nr 1 Plan instalacji elektrycznej parter rys. nr 2 Plan instalacji elektrycznej I piętro rys. nr 3 Plan instalacji elektrycznej poddasze rys. nr 4 Złącze kablowe obiektu ZK-1 Schemat rys. nr 5 Tablica licznikowa obiektu TL Schemat rys. nr 6 Tablica główna obiektu TG Schemat rys. nr 7 Schemat zasilania budynku rys. nr 8 Tablica bezpiecznikowa piwnicy T00 Schemat rys. nr 9 Tablica bezpiecznikowa parteru T01 Schemat rys. nr 10 Tablica bezpiecznikowa piętra T02 Schemat rys. nr 11 Tablica bezpiecznikowa poddasza T03 Schemat Plan instalacji odgromowej budynku rys. nr 12 rys. nr 13 III. Załączniki Zaświadczenie ŚOIIB Uprawnienia budowlane Oświadczenie projektanta Warunki przyłączenia do sieci elektroenergetycznej

2 I. Część opisowa 1. Część ogólna Podstawa opracowania Podstawą opracowania jest zlecenie Gminy Miasto Ruda Śl., Pl. Jana Pawła II 6, Ruda Śląska Zakres projektu Tematem niniejszego projektu jest wykonanie instalacji elektrycznej w budynku użyteczności publicznej przy ul. Adama Mickiewicza 2 w Rudzie Śl Podstawa techniczna Podstawę techniczną opracowania stanowią następujące materiały : podkłady budowlane aktualne normy i przepisy państwowe 2. Opis techniczny Przedmiot opracowania. Tematem niniejszego opracowania jest instalacja elektryczna w budynku (pomieszczenia użytkowe) Charakterystyka. - moc przyłączeniowa obiektu 50 kw - napięcie sieci zasilającej 400/230V - system dodatkowej ochrony przed porażeniem prądem elektrycznym jest samoczynne wyłączenie zasilania w układzie sieci TN-C Zasilanie budynku. Zasilanie budynku odbywać się będzie z przydziału mocy na podstawie warunków przyłączenia U/AWI/10963/2008 z dnia r. z modernizowanego złącza kablowego ZK-1 zabudowanego na elewacji budynku od strony frontu.

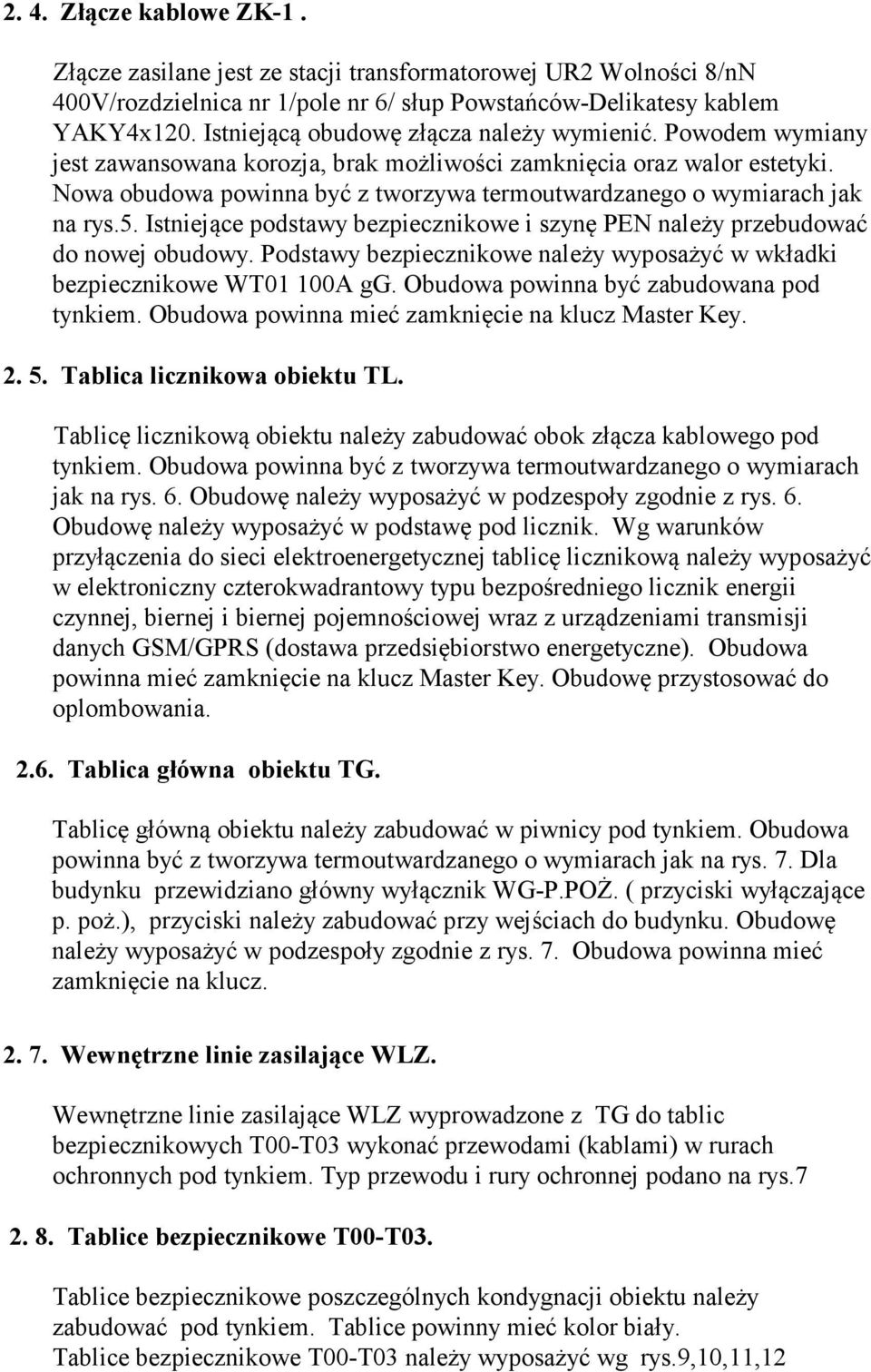

3 2. 4. Złącze kablowe ZK-1. Złącze zasilane jest ze stacji transformatorowej UR2 Wolności 8/nN 400V/rozdzielnica nr 1/pole nr 6/ słup Powstańców-Delikatesy kablem YAKY4x120. Istniejącą obudowę złącza należy wymienić. Powodem wymiany jest zawansowana korozja, brak możliwości zamknięcia oraz walor estetyki. Nowa obudowa powinna być z tworzywa termoutwardzanego o wymiarach jak na rys.5. Istniejące podstawy bezpiecznikowe i szynę PEN należy przebudować do nowej obudowy. Podstawy bezpiecznikowe należy wyposażyć w wkładki bezpiecznikowe WT01 100A gg. Obudowa powinna być zabudowana pod tynkiem. Obudowa powinna mieć zamknięcie na klucz Master Key Tablica licznikowa obiektu TL. Tablicę licznikową obiektu należy zabudować obok złącza kablowego pod tynkiem. Obudowa powinna być z tworzywa termoutwardzanego o wymiarach jak na rys. 6. Obudowę należy wyposażyć w podzespoły zgodnie z rys. 6. Obudowę należy wyposażyć w podstawę pod licznik. Wg warunków przyłączenia do sieci elektroenergetycznej tablicę licznikową należy wyposażyć w elektroniczny czterokwadrantowy typu bezpośredniego licznik energii czynnej, biernej i biernej pojemnościowej wraz z urządzeniami transmisji danych GSM/GPRS (dostawa przedsiębiorstwo energetyczne). Obudowa powinna mieć zamknięcie na klucz Master Key. Obudowę przystosować do oplombowania Tablica główna obiektu TG. Tablicę główną obiektu należy zabudować w piwnicy pod tynkiem. Obudowa powinna być z tworzywa termoutwardzanego o wymiarach jak na rys. 7. Dla budynku przewidziano główny wyłącznik WG-P.POŻ. ( przyciski wyłączające p. poż.), przyciski należy zabudować przy wejściach do budynku. Obudowę należy wyposażyć w podzespoły zgodnie z rys. 7. Obudowa powinna mieć zamknięcie na klucz Wewnętrzne linie zasilające WLZ. Wewnętrzne linie zasilające WLZ wyprowadzone z TG do tablic bezpiecznikowych T00-T03 wykonać przewodami (kablami) w rurach ochronnych pod tynkiem. Typ przewodu i rury ochronnej podano na rys Tablice bezpiecznikowe T00-T03. Tablice bezpiecznikowe poszczególnych kondygnacji obiektu należy zabudować pod tynkiem. Tablice powinny mieć kolor biały. Tablice bezpiecznikowe T00-T03 należy wyposażyć wg rys.9,10,11,12

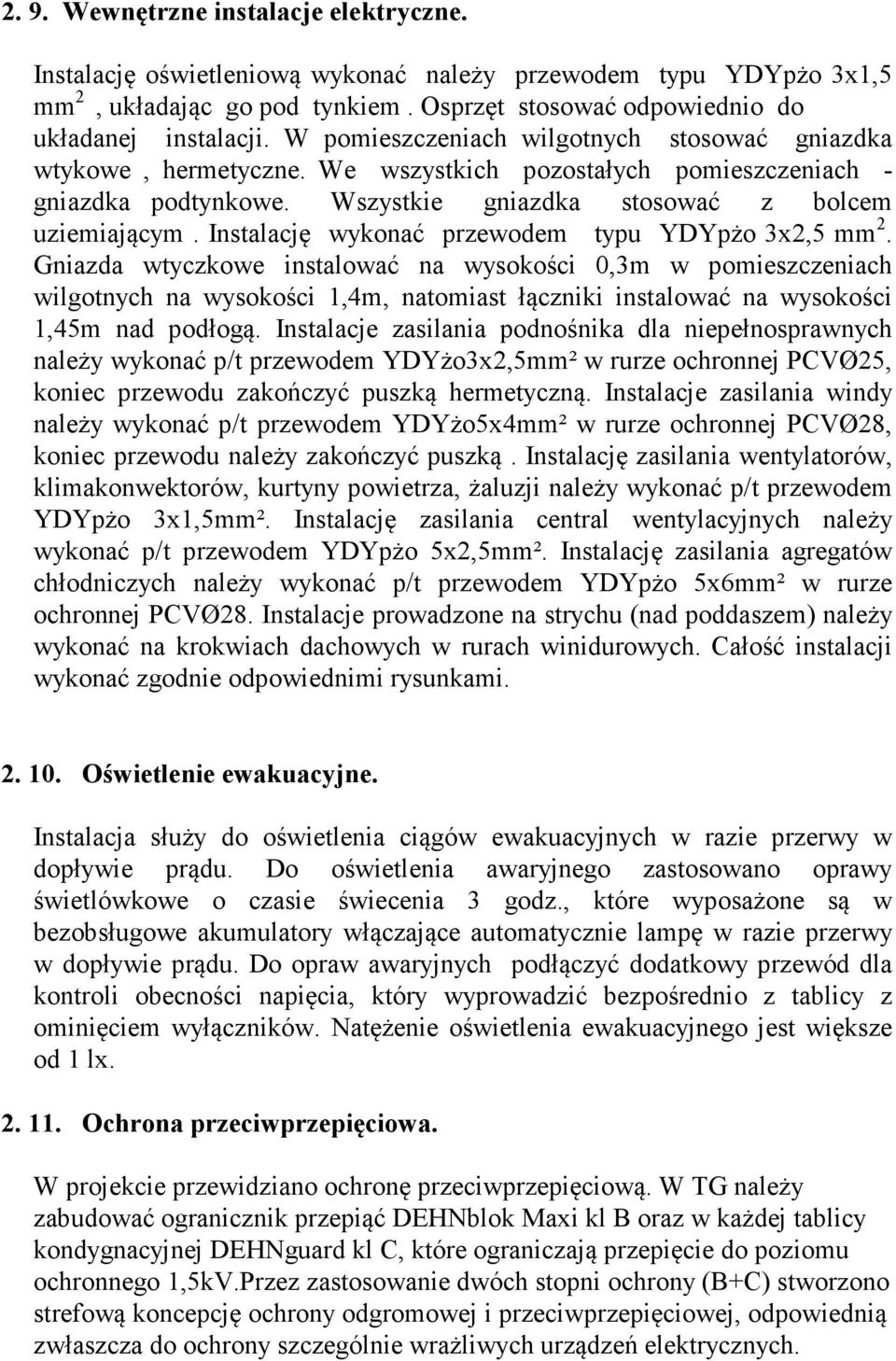

4 2. 9. Wewnętrzne instalacje elektryczne. Instalację oświetleniową wykonać należy przewodem typu YDYpżo 3x1,5 mm 2, układając go pod tynkiem. Osprzęt stosować odpowiednio do układanej instalacji. W pomieszczeniach wilgotnych stosować gniazdka wtykowe, hermetyczne. We wszystkich pozostałych pomieszczeniach - gniazdka podtynkowe. Wszystkie gniazdka stosować z bolcem uziemiającym. Instalację wykonać przewodem typu YDYpżo 3x2,5 mm 2. Gniazda wtyczkowe instalować na wysokości 0,3m w pomieszczeniach wilgotnych na wysokości 1,4m, natomiast łączniki instalować na wysokości 1,45m nad podłogą. Instalacje zasilania podnośnika dla niepełnosprawnych należy wykonać p/t przewodem YDYżo3x2,5mm² w rurze ochronnej PCVØ25, koniec przewodu zakończyć puszką hermetyczną. Instalacje zasilania windy należy wykonać p/t przewodem YDYżo5x4mm² w rurze ochronnej PCVØ28, koniec przewodu należy zakończyć puszką. Instalację zasilania wentylatorów, klimakonwektorów, kurtyny powietrza, żaluzji należy wykonać p/t przewodem YDYpżo 3x1,5mm². Instalację zasilania central wentylacyjnych należy wykonać p/t przewodem YDYpżo 5x2,5mm². Instalację zasilania agregatów chłodniczych należy wykonać p/t przewodem YDYpżo 5x6mm² w rurze ochronnej PCVØ28. Instalacje prowadzone na strychu (nad poddaszem) należy wykonać na krokwiach dachowych w rurach winidurowych. Całość instalacji wykonać zgodnie odpowiednimi rysunkami Oświetlenie ewakuacyjne. Instalacja służy do oświetlenia ciągów ewakuacyjnych w razie przerwy w dopływie prądu. Do oświetlenia awaryjnego zastosowano oprawy świetlówkowe o czasie świecenia 3 godz., które wyposażone są w bezobsługowe akumulatory włączające automatycznie lampę w razie przerwy w dopływie prądu. Do opraw awaryjnych podłączyć dodatkowy przewód dla kontroli obecności napięcia, który wyprowadzić bezpośrednio z tablicy z ominięciem wyłączników. Natężenie oświetlenia ewakuacyjnego jest większe od 1 lx Ochrona przeciwprzepięciowa. W projekcie przewidziano ochronę przeciwprzepięciową. W TG należy zabudować ogranicznik przepiąć DEHNblok Maxi kl B oraz w każdej tablicy kondygnacyjnej DEHNguard kl C, które ograniczają przepięcie do poziomu ochronnego 1,5kV.Przez zastosowanie dwóch stopni ochrony (B+C) stworzono strefową koncepcję ochrony odgromowej i przeciwprzepięciowej, odpowiednią zwłaszcza do ochrony szczególnie wrażliwych urządzeń elektrycznych.

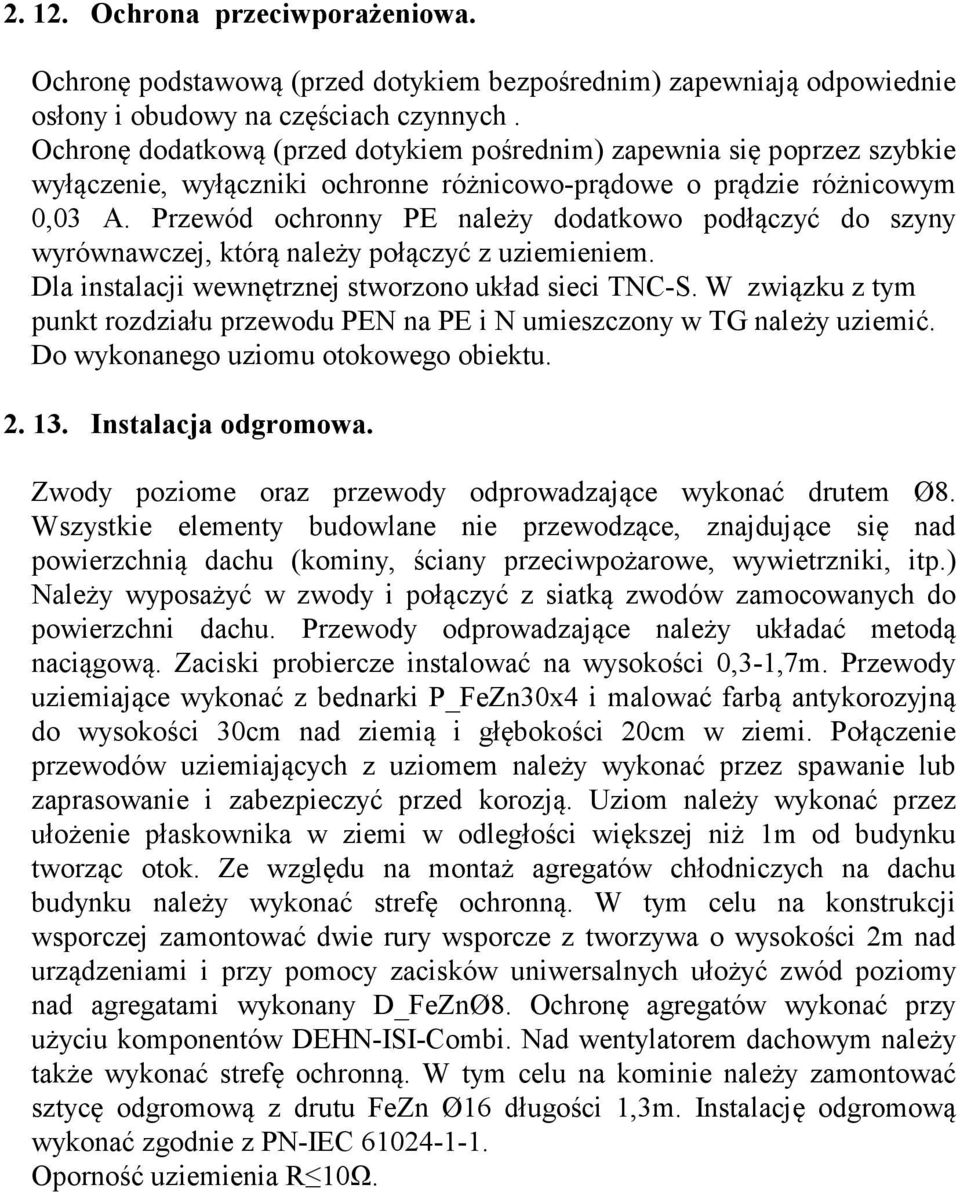

5 Ochrona przeciwporażeniowa. Ochronę podstawową (przed dotykiem bezpośrednim) zapewniają odpowiednie osłony i obudowy na częściach czynnych. Ochronę dodatkową (przed dotykiem pośrednim) zapewnia się poprzez szybkie wyłączenie, wyłączniki ochronne różnicowo-prądowe o prądzie różnicowym 0,03 A. Przewód ochronny PE należy dodatkowo podłączyć do szyny wyrównawczej, którą należy połączyć z uziemieniem. Dla instalacji wewnętrznej stworzono układ sieci TNC-S. W związku z tym punkt rozdziału przewodu PEN na PE i N umieszczony w TG należy uziemić. Do wykonanego uziomu otokowego obiektu Instalacja odgromowa. Zwody poziome oraz przewody odprowadzające wykonać drutem Ø8. Wszystkie elementy budowlane nie przewodzące, znajdujące się nad powierzchnią dachu (kominy, ściany przeciwpożarowe, wywietrzniki, itp.) Należy wyposażyć w zwody i połączyć z siatką zwodów zamocowanych do powierzchni dachu. Przewody odprowadzające należy układać metodą naciągową. Zaciski probiercze instalować na wysokości 0,3-1,7m. Przewody uziemiające wykonać z bednarki P_FeZn30x4 i malować farbą antykorozyjną do wysokości 30cm nad ziemią i głębokości 20cm w ziemi. Połączenie przewodów uziemiających z uziomem należy wykonać przez spawanie lub zaprasowanie i zabezpieczyć przed korozją. Uziom należy wykonać przez ułożenie płaskownika w ziemi w odległości większej niż 1m od budynku tworząc otok. Ze względu na montaż agregatów chłodniczych na dachu budynku należy wykonać strefę ochronną. W tym celu na konstrukcji wsporczej zamontować dwie rury wsporcze z tworzywa o wysokości 2m nad urządzeniami i przy pomocy zacisków uniwersalnych ułożyć zwód poziomy nad agregatami wykonany D_FeZnØ8. Ochronę agregatów wykonać przy użyciu komponentów DEHN-ISI-Combi. Nad wentylatorem dachowym należy także wykonać strefę ochronną. W tym celu na kominie należy zamontować sztycę odgromową z drutu FeZn Ø16 długości 1,3m. Instalację odgromową wykonać zgodnie z PN-IEC Oporność uziemienia R 10Ω.

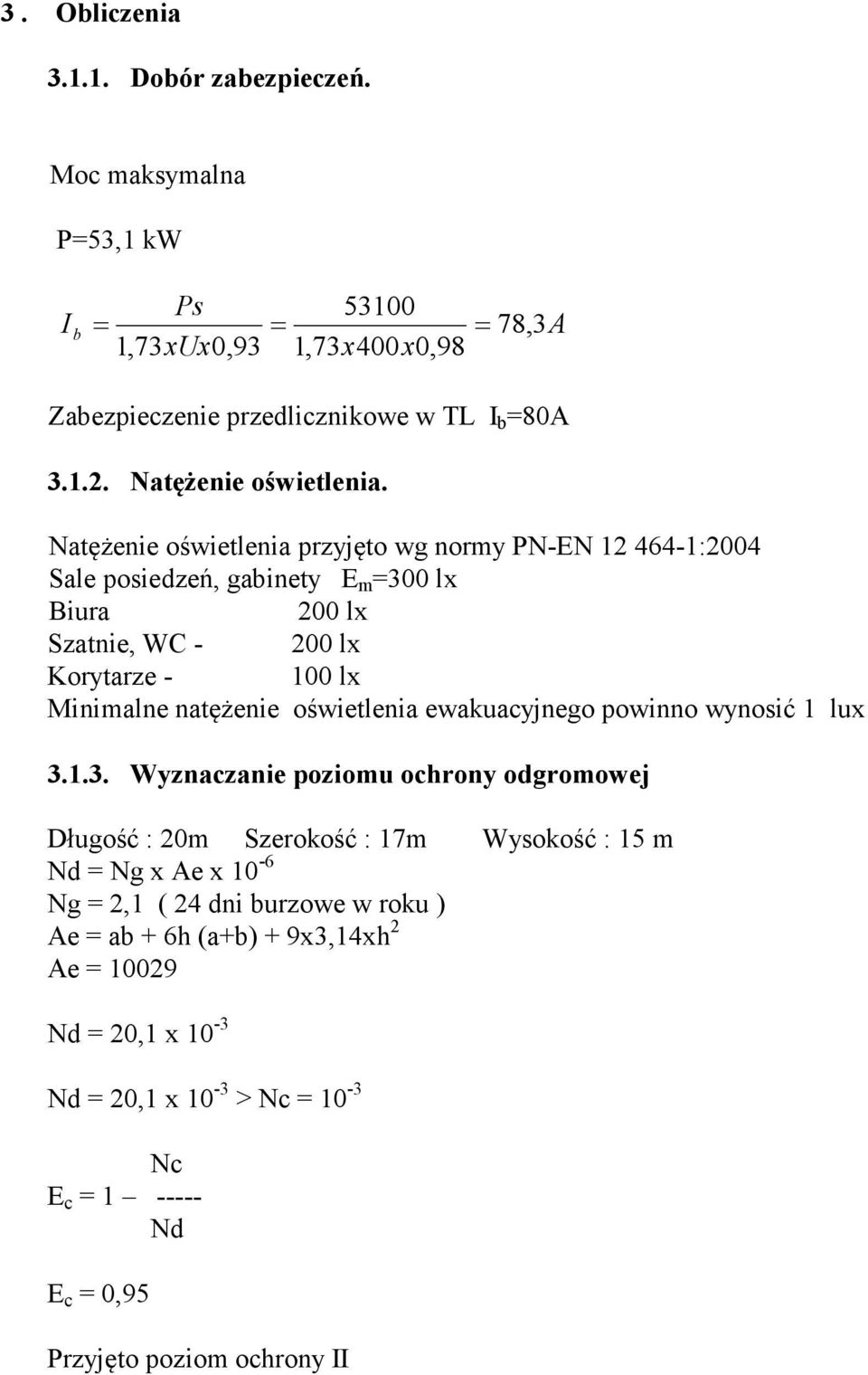

6 3. Obliczenia Dobór zabezpieczeń. Moc maksymalna P=53,1 kw I Ps = = = 78, A b 1,73xUx0,93 1,73x400x0,98 3 Zabezpieczenie przedlicznikowe w TL I b =80A atężenie oświetlenia. Natężenie oświetlenia przyjęto wg normy PN-EN :2004 Sale posiedzeń, gabinety E m =300 lx Biura 200 lx Szatnie, WC lx Korytarze lx Minimalne natężenie oświetlenia ewakuacyjnego powinno wynosić 1 lux Wyznaczanie poziomu ochrony odgromowej Długość : 20m Szerokość : 17m Wysokość : 15 m Nd = Ng x Ae x 10-6 Ng = 2,1 ( 24 dni burzowe w roku ) Ae = ab + 6h (a+b) + 9x3,14xh 2 Ae = Nd = 20,1 x 10-3 Nd = 20,1 x 10-3 > Nc = 10-3 Nc E c = Nd E c = 0,95 Przyjęto poziom ochrony II

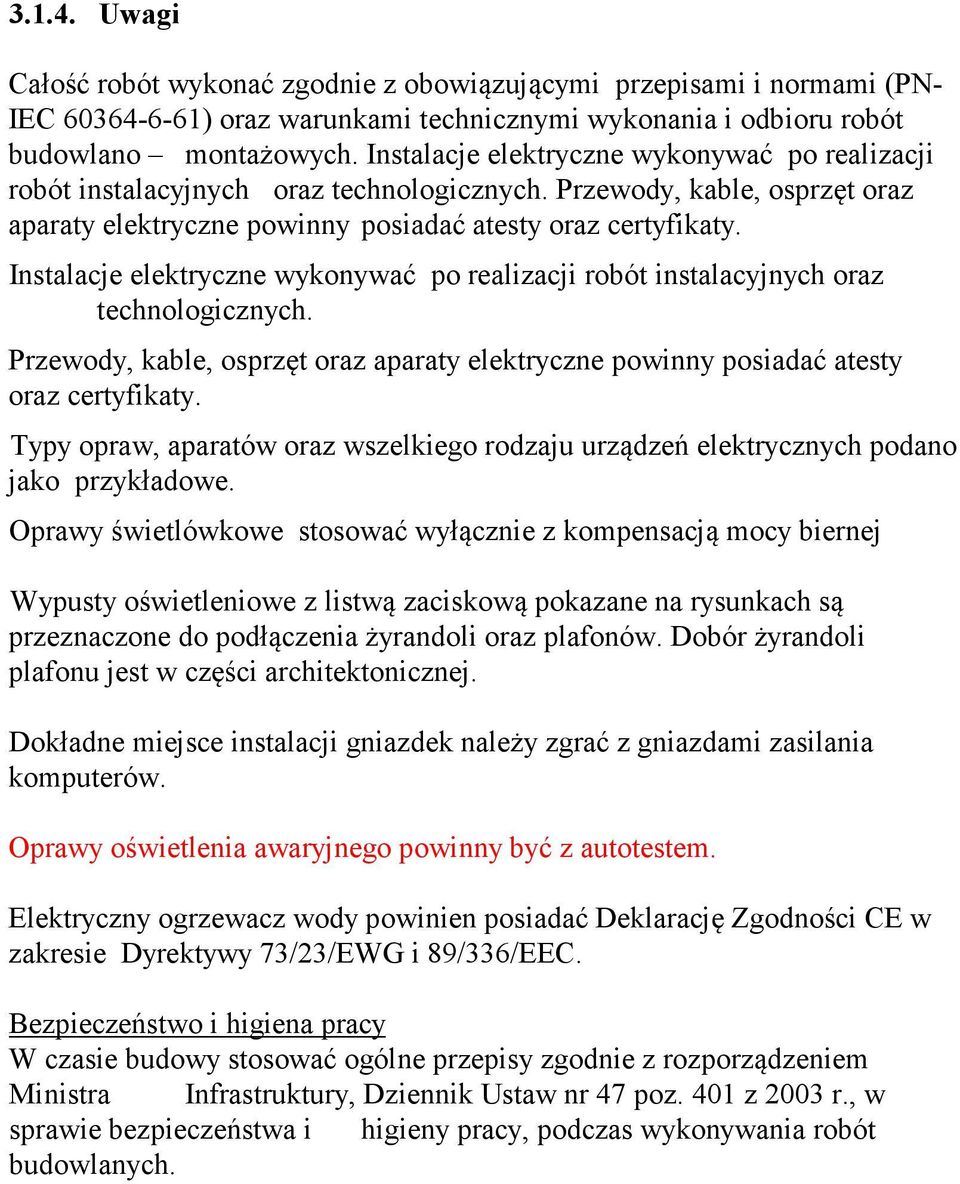

7 Uwagi Całość robót wykonać zgodnie z obowiązującymi przepisami i normami (PN- IEC ) oraz warunkami technicznymi wykonania i odbioru robót budowlano montażowych. Instalacje elektryczne wykonywać po realizacji robót instalacyjnych oraz technologicznych. Przewody, kable, osprzęt oraz aparaty elektryczne powinny posiadać atesty oraz certyfikaty. Instalacje elektryczne wykonywać po realizacji robót instalacyjnych oraz technologicznych. Przewody, kable, osprzęt oraz aparaty elektryczne powinny posiadać atesty oraz certyfikaty. Typy opraw, aparatów oraz wszelkiego rodzaju urządzeń elektrycznych podano jako przykładowe. Oprawy świetlówkowe stosować wyłącznie z kompensacją mocy biernej Wypusty oświetleniowe z listwą zaciskową pokazane na rysunkach są przeznaczone do podłączenia żyrandoli oraz plafonów. Dobór żyrandoli plafonu jest w części architektonicznej. Dokładne miejsce instalacji gniazdek należy zgrać z gniazdami zasilania komputerów. Oprawy oświetlenia awaryjnego powinny być z autotestem. Elektryczny ogrzewacz wody powinien posiadać Deklarację Zgodności CE w zakresie Dyrektywy 73/23/EWG i 89/336/EEC. Bezpieczeństwo i higiena pracy W czasie budowy stosować ogólne przepisy zgodnie z rozporządzeniem Ministra Infrastruktury, Dziennik Ustaw nr 47 poz. 401 z 2003 r., w sprawie bezpieczeństwa i higieny pracy, podczas wykonywania robót budowlanych.

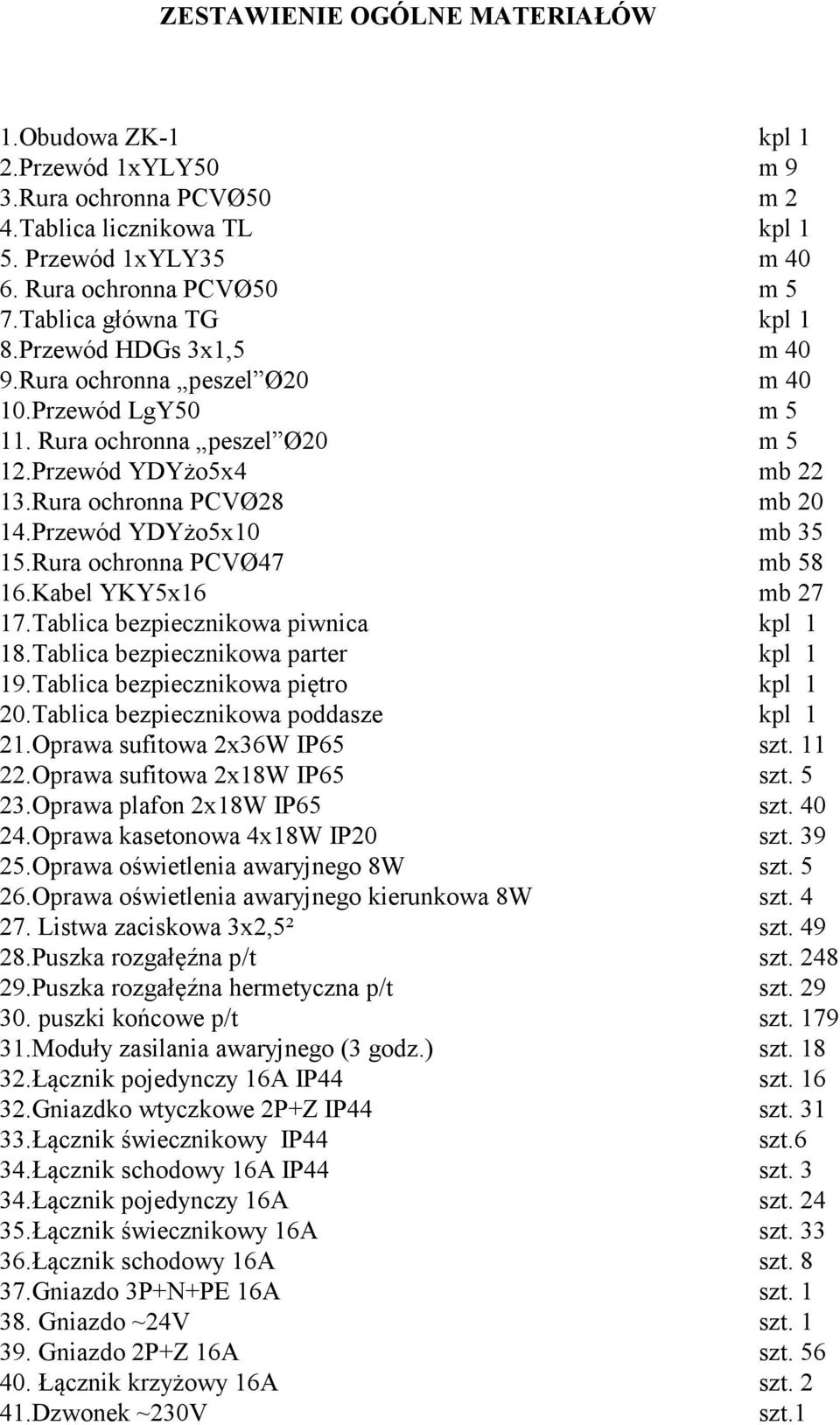

8 ZESTAWIE IE OGÓL E MATERIAŁÓW 1.Obudowa ZK-1 kpl 1 2.Przewód 1xYLY50 m 9 3.Rura ochronna PCVØ50 m 2 4.Tablica licznikowa TL kpl 1 5. Przewód 1xYLY35 m Rura ochronna PCVØ50 m 5 7.Tablica główna TG kpl 1 8.Przewód HDGs 3x1,5 m 40 9.Rura ochronna peszel Ø20 m Przewód LgY50 m Rura ochronna peszel Ø20 m 5 12.Przewód YDYżo5x4 mb Rura ochronna PCVØ28 mb Przewód YDYżo5x10 mb Rura ochronna PCVØ47 mb Kabel YKY5x16 mb Tablica bezpiecznikowa piwnica kpl 1 18.Tablica bezpiecznikowa parter kpl 1 19.Tablica bezpiecznikowa piętro kpl 1 20.Tablica bezpiecznikowa poddasze kpl 1 21.Oprawa sufitowa 2x36W IP65 szt Oprawa sufitowa 2x18W IP65 szt Oprawa plafon 2x18W IP65 szt Oprawa kasetonowa 4x18W IP20 szt Oprawa oświetlenia awaryjnego 8W szt Oprawa oświetlenia awaryjnego kierunkowa 8W szt Listwa zaciskowa 3x2,5² szt Puszka rozgałęźna p/t szt Puszka rozgałęźna hermetyczna p/t szt puszki końcowe p/t szt Moduły zasilania awaryjnego (3 godz.) szt Łącznik pojedynczy 16A IP44 szt Gniazdko wtyczkowe 2P+Z IP44 szt Łącznik świecznikowy IP44 szt.6 34.Łącznik schodowy 16A IP44 szt Łącznik pojedynczy 16A szt Łącznik świecznikowy 16A szt Łącznik schodowy 16A szt Gniazdo 3P+N+PE 16A szt Gniazdo ~24V szt Gniazdo 2P+Z 16A szt Łącznik krzyżowy 16A szt Dzwonek ~230V szt.1

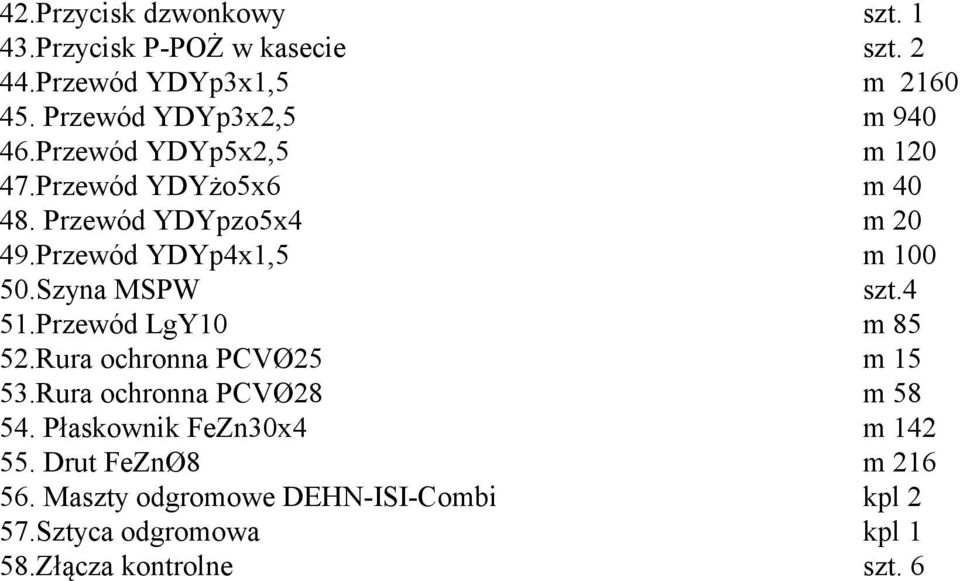

9 42.Przycisk dzwonkowy szt Przycisk P-POŻ w kasecie szt Przewód YDYp3x1,5 m Przewód YDYp3x2,5 m Przewód YDYp5x2,5 m Przewód YDYżo5x6 m Przewód YDYpzo5x4 m Przewód YDYp4x1,5 m Szyna MSPW szt.4 51.Przewód LgY10 m Rura ochronna PCVØ25 m Rura ochronna PCVØ28 m Płaskownik FeZn30x4 m Drut FeZnØ8 m Maszty odgromowe DEHN-ISI-Combi kpl 2 57.Sztyca odgromowa kpl 1 58.Złącza kontrolne szt. 6
