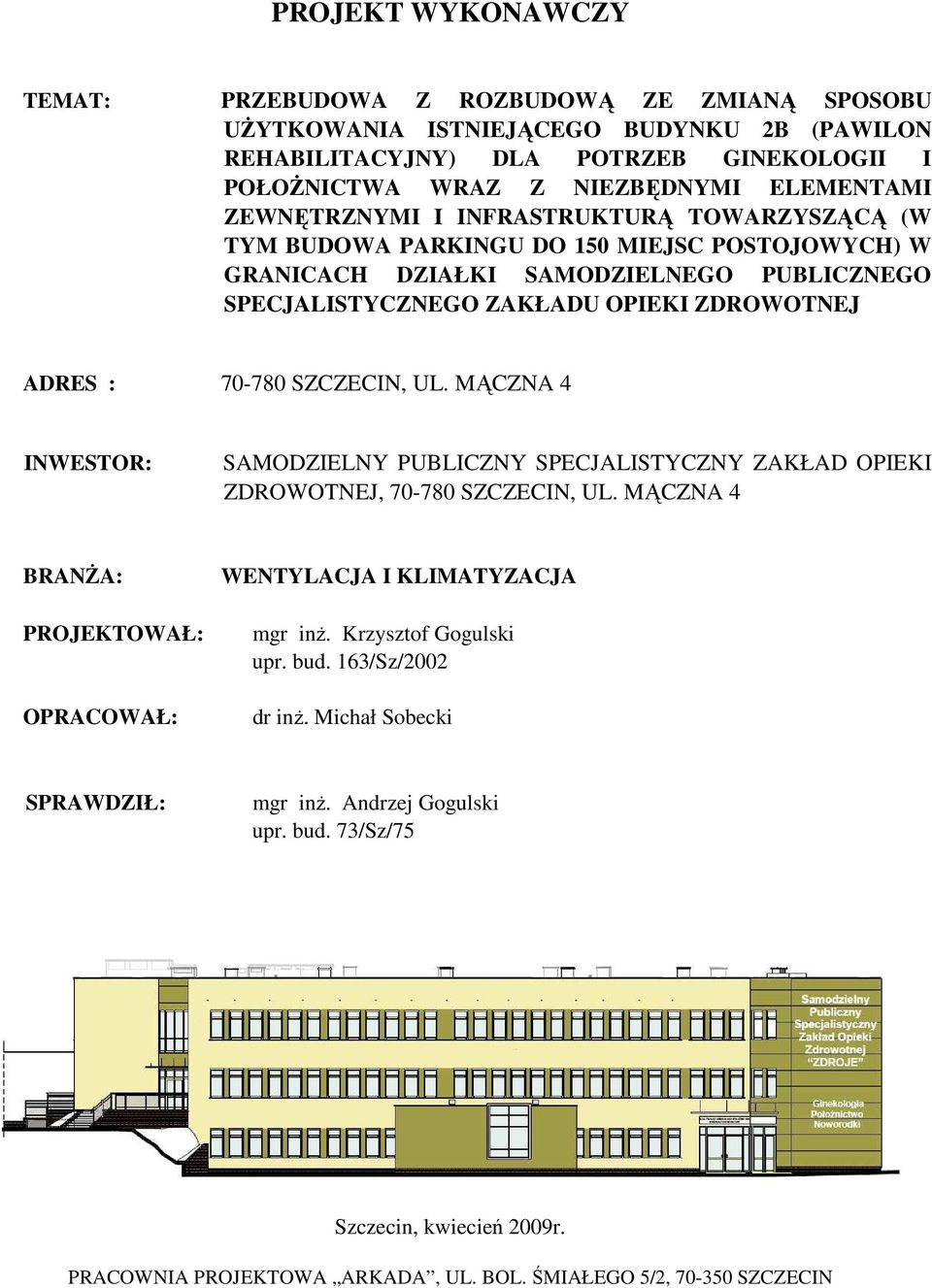

1 PROJEKT WYKONAWCZY TEMAT: PRZEBUDOWA Z ROZBUDOWĄ ZE ZMIANĄ SPOSOBU UśYTKOWANIA ISTNIEJĄCEGO BUDYNKU 2B (PAWILON REHABILITACYJNY) DLA POTRZEB GINEKOLOGII I POŁOśNICTWA WRAZ Z NIEZBĘDNYMI ELEMENTAMI ZEWNĘTRZNYMI I INFRASTRUKTURĄ TOWARZYSZĄCĄ (W TYM BUDOWA PARKINGU DO 150 MIEJSC POSTOJOWYCH) W GRANICACH DZIAŁKI SAMODZIELNEGO PUBLICZNEGO SPECJALISTYCZNEGO ZAKŁADU OPIEKI ZDROWOTNEJ ADRES : SZCZECIN, UL. MĄCZNA 4 INWESTOR: SAMODZIELNY PUBLICZNY SPECJALISTYCZNY ZAKŁAD OPIEKI ZDROWOTNEJ, SZCZECIN, UL. MĄCZNA 4 BRANśA: PROJEKTOWAŁ: OPRACOWAŁ: WENTYLACJA I KLIMATYZACJA mgr inŝ. Krzysztof Gogulski upr. bud. 163/Sz/2002 dr inŝ. Michał Sobecki SPRAWDZIŁ: mgr inŝ. Andrzej Gogulski upr. bud. 73/Sz/75 Szczecin, kwiecień 2009r. PRACOWNIA PROJEKTOWA ARKADA, UL. BOL. ŚMIAŁEGO 5/2, SZCZECIN

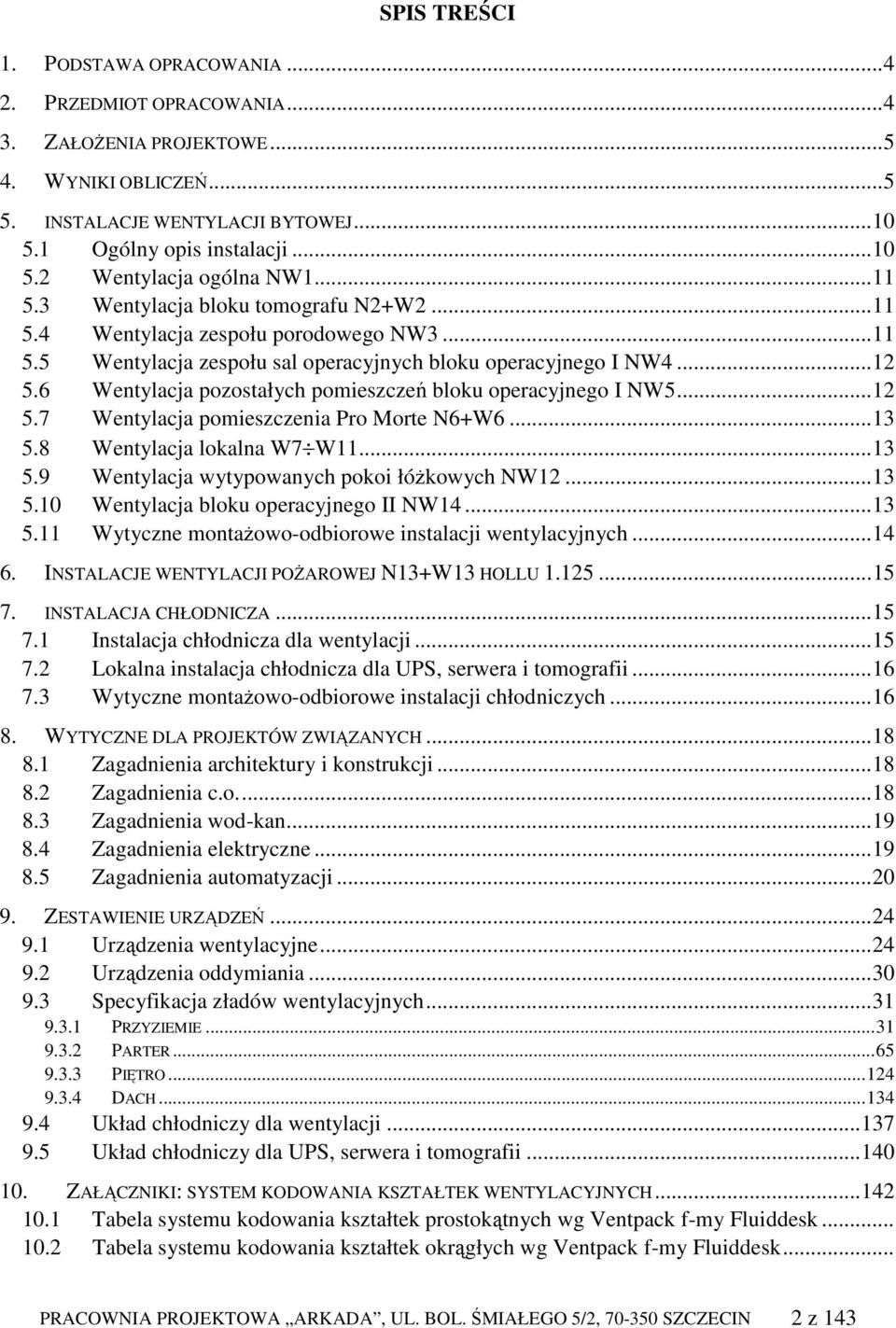

2 SPIS TREŚCI 1. PODSTAWA OPRACOWANIA PRZEDMIOT OPRACOWANIA ZAŁOśENIA PROJEKTOWE WYNIKI OBLICZEŃ INSTALACJE WENTYLACJI BYTOWEJ Ogólny opis instalacji Wentylacja ogólna NW Wentylacja bloku tomografu N2+W Wentylacja zespołu porodowego NW Wentylacja zespołu sal operacyjnych bloku operacyjnego I NW Wentylacja pozostałych pomieszczeń bloku operacyjnego I NW Wentylacja pomieszczenia Pro Morte N6+W Wentylacja lokalna W7 W Wentylacja wytypowanych pokoi łóŝkowych NW Wentylacja bloku operacyjnego II NW Wytyczne montaŝowo-odbiorowe instalacji wentylacyjnych INSTALACJE WENTYLACJI POśAROWEJ N13+W13 HOLLU INSTALACJA CHŁODNICZA Instalacja chłodnicza dla wentylacji Lokalna instalacja chłodnicza dla UPS, serwera i tomografii Wytyczne montaŝowo-odbiorowe instalacji chłodniczych WYTYCZNE DLA PROJEKTÓW ZWIĄZANYCH Zagadnienia architektury i konstrukcji Zagadnienia c.o Zagadnienia wod-kan Zagadnienia elektryczne Zagadnienia automatyzacji ZESTAWIENIE URZĄDZEŃ Urządzenia wentylacyjne Urządzenia oddymiania Specyfikacja zładów wentylacyjnych PRZYZIEMIE PARTER PIĘTRO DACH Układ chłodniczy dla wentylacji Układ chłodniczy dla UPS, serwera i tomografii ZAŁĄCZNIKI: SYSTEM KODOWANIA KSZTAŁTEK WENTYLACYJNYCH Tabela systemu kodowania kształtek ch wg Ventpack f-my Fluiddesk Tabela systemu kodowania kształtek okrągłych wg Ventpack f-my Fluiddesk... PRACOWNIA PROJEKTOWA ARKADA, UL. BOL. ŚMIAŁEGO 5/2, SZCZECIN 2 z 143

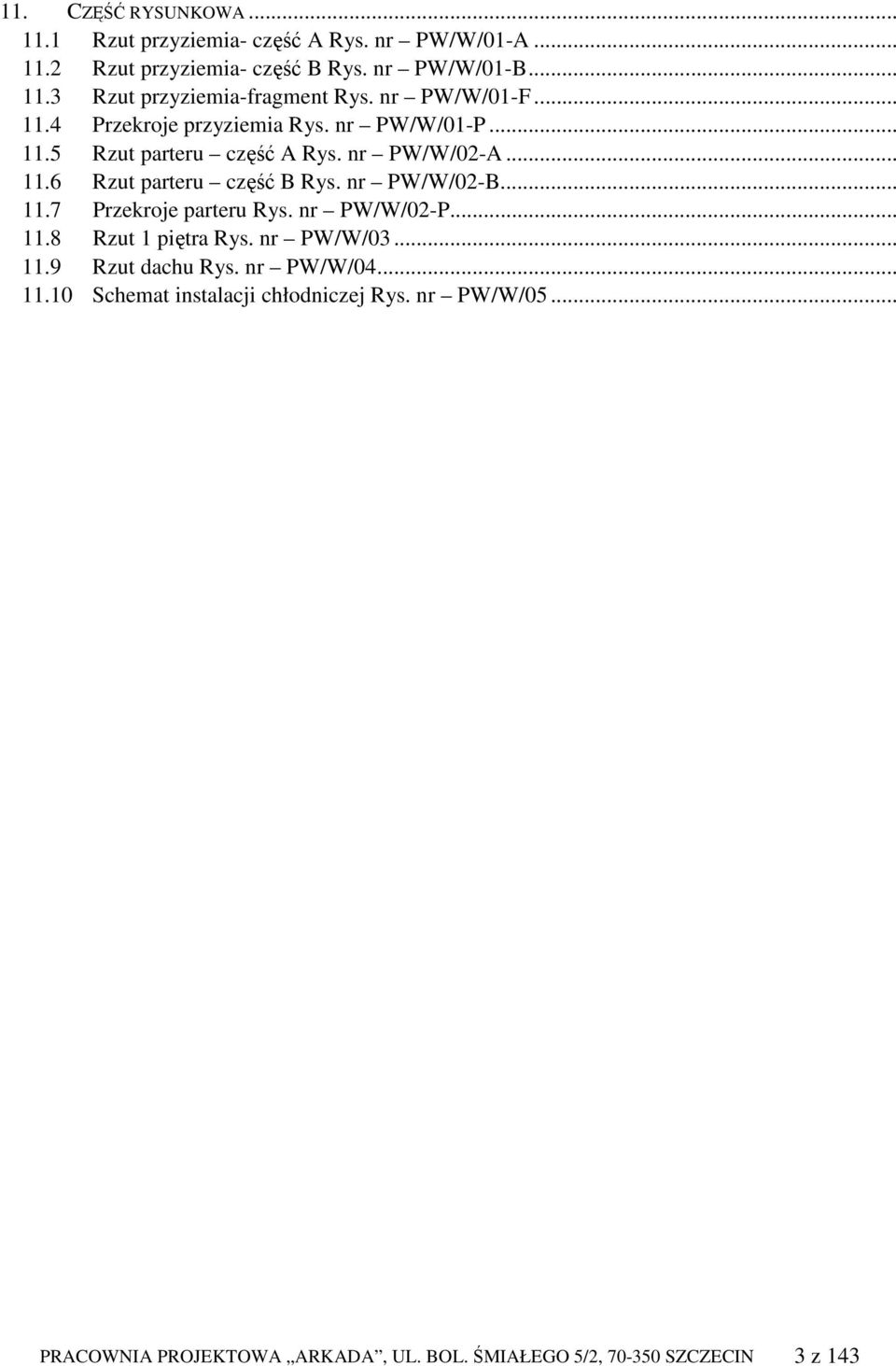

3 11. CZĘŚĆ RYSUNKOWA Rzut przyziemia- część A Rys. nr PW/W/01-A Rzut przyziemia- część B Rys. nr PW/W/01-B Rzut przyziemia-fragment Rys. nr PW/W/01-F Przekroje przyziemia Rys. nr PW/W/01-P Rzut parteru część A Rys. nr PW/W/02-A Rzut parteru część B Rys. nr PW/W/02-B Przekroje parteru Rys. nr PW/W/02-P Rzut 1 piętra Rys. nr PW/W/ Rzut dachu Rys. nr PW/W/ Schemat instalacji chłodniczej Rys. nr PW/W/05... PRACOWNIA PROJEKTOWA ARKADA, UL. BOL. ŚMIAŁEGO 5/2, SZCZECIN 3 z 143

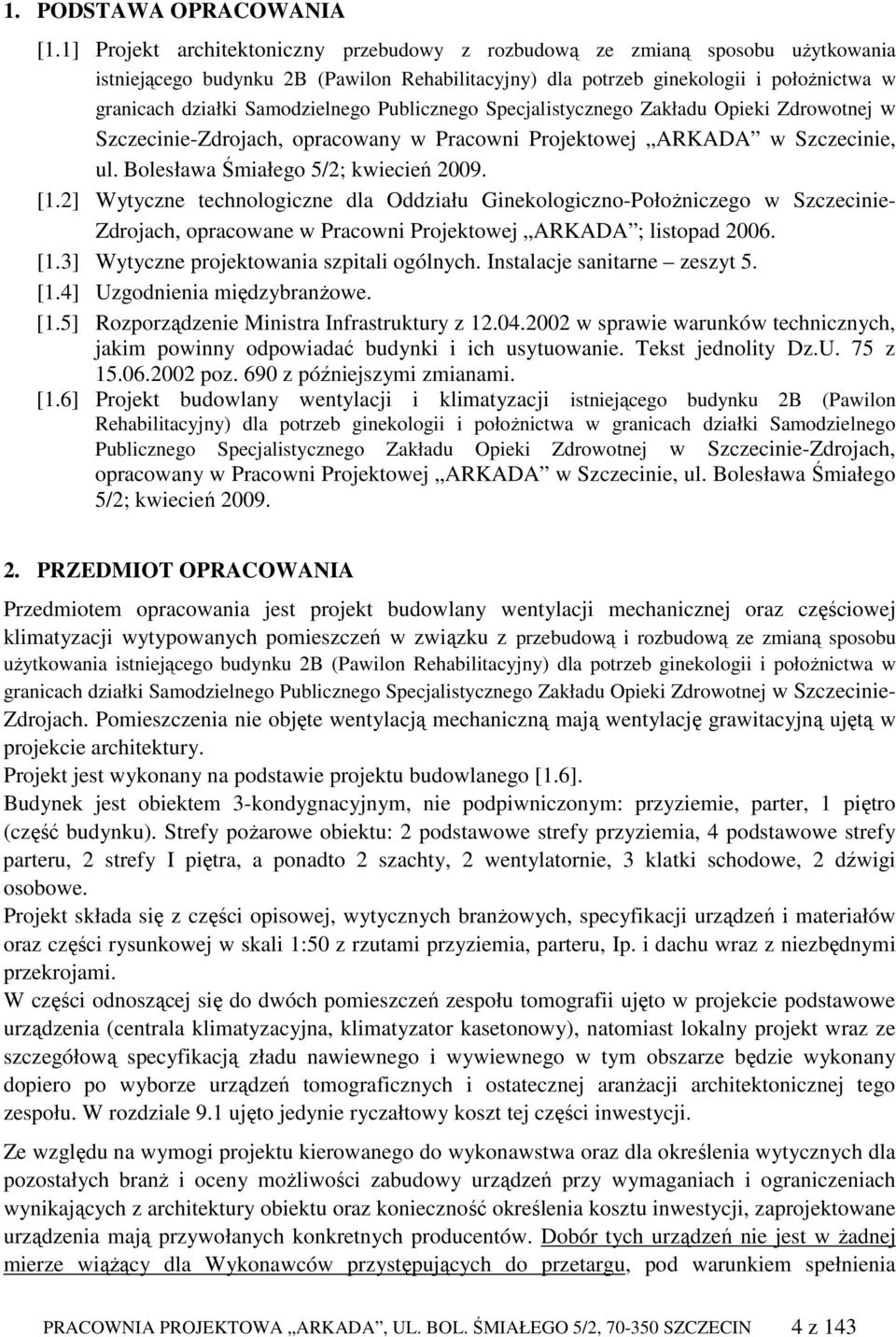

4 1. PODSTAWA OPRACOWANIA [1.1] Projekt architektoniczny przebudowy z rozbudową ze zmianą sposobu uŝytkowania istniejącego budynku 2B (Pawilon Rehabilitacyjny) dla potrzeb ginekologii i połoŝnictwa w granicach działki Samodzielnego Publicznego Specjalistycznego Zakładu Opieki Zdrowotnej w Szczecinie-Zdrojach, opracowany w Pracowni Projektowej ARKADA w Szczecinie, ul. Bolesława Śmiałego 5/2; kwiecień [1.2] Wytyczne technologiczne dla Oddziału Ginekologiczno-PołoŜniczego w Szczecinie- Zdrojach, opracowane w Pracowni Projektowej ARKADA ; listopad [1.3] Wytyczne projektowania szpitali ogólnych. Instalacje sanitarne zeszyt 5. [1.4] Uzgodnienia międzybranŝowe. [1.5] Rozporządzenie Ministra Infrastruktury z w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Tekst jednolity Dz.U. 75 z poz. 690 z późniejszymi zmianami. [1.6] Projekt budowlany wentylacji i klimatyzacji istniejącego budynku 2B (Pawilon Rehabilitacyjny) dla potrzeb ginekologii i połoŝnictwa w granicach działki Samodzielnego Publicznego Specjalistycznego Zakładu Opieki Zdrowotnej w Szczecinie-Zdrojach, opracowany w Pracowni Projektowej ARKADA w Szczecinie, ul. Bolesława Śmiałego 5/2; kwiecień PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt budowlany wentylacji mechanicznej oraz częściowej klimatyzacji wytypowanych pomieszczeń w związku z przebudową i rozbudową ze zmianą sposobu uŝytkowania istniejącego budynku 2B (Pawilon Rehabilitacyjny) dla potrzeb ginekologii i połoŝnictwa w granicach działki Samodzielnego Publicznego Specjalistycznego Zakładu Opieki Zdrowotnej w Szczecinie- Zdrojach. Pomieszczenia nie objęte wentylacją mechaniczną mają wentylację grawitacyjną ujętą w projekcie architektury. Projekt jest wykonany na podstawie projektu budowlanego [1.6]. Budynek jest obiektem 3-kondygnacyjnym, nie podpiwniczonym: przyziemie, parter, 1 piętro (część budynku). Strefy poŝarowe obiektu: 2 podstawowe strefy przyziemia, 4 podstawowe strefy parteru, 2 strefy I piętra, a ponadto 2 szachty, 2 wentylatornie, 3 klatki schodowe, 2 dźwigi osobowe. Projekt składa się z części opisowej, wytycznych branŝowych, specyfikacji urządzeń i materiałów oraz części rysunkowej w skali 1:50 z rzutami przyziemia, parteru, Ip. i dachu wraz z niezbędnymi przekrojami. W części odnoszącej się do dwóch pomieszczeń zespołu tomografii ujęto w projekcie podstawowe urządzenia (centrala klimatyzacyjna, klimatyzator kasetonowy), natomiast lokalny projekt wraz ze szczegółową specyfikacją zładu nawiewnego i wywiewnego w tym obszarze będzie wykonany dopiero po wyborze urządzeń tomograficznych i ostatecznej aranŝacji architektonicznej tego zespołu. W rozdziale 9.1 ujęto jedynie ryczałtowy koszt tej części inwestycji. Ze względu na wymogi projektu kierowanego do wykonawstwa oraz dla określenia wytycznych dla pozostałych branŝ i oceny moŝliwości zabudowy urządzeń przy wymaganiach i ograniczeniach wynikających z architektury obiektu oraz konieczność określenia kosztu inwestycji, zaprojektowane urządzenia mają przywołanych konkretnych producentów. Dobór tych urządzeń nie jest w Ŝadnej mierze wiąŝący dla Wykonawców przystępujących do przetargu, pod warunkiem spełnienia PRACOWNIA PROJEKTOWA ARKADA, UL. BOL. ŚMIAŁEGO 5/2, SZCZECIN 4 z 143

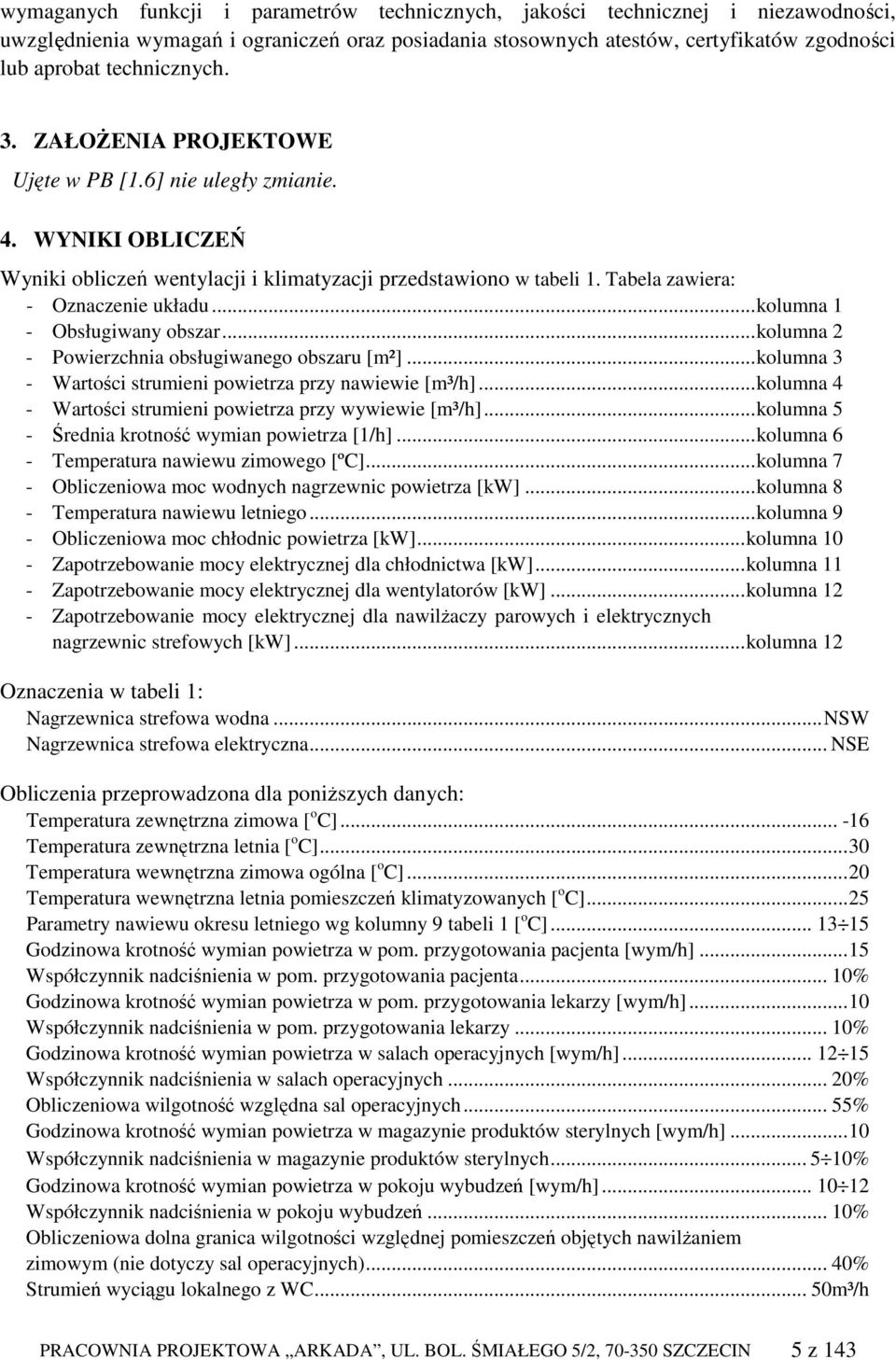

5 wymaganych funkcji i parametrów technicznych, jakości technicznej i niezawodności, uwzględnienia wymagań i ograniczeń oraz posiadania stosownych atestów, certyfikatów zgodności lub aprobat technicznych. 3. ZAŁOśENIA PROJEKTOWE Ujęte w PB [1.6] nie uległy zmianie. 4. WYNIKI OBLICZEŃ Wyniki obliczeń wentylacji i klimatyzacji przedstawiono w tabeli 1. Tabela zawiera: - Oznaczenie układu...kolumna 1 - Obsługiwany obszar...kolumna 2 - Powierzchnia obsługiwanego obszaru [m²]...kolumna 3 - Wartości strumieni powietrza przy nawiewie [m³/h]...kolumna 4 - Wartości strumieni powietrza przy wywiewie [m³/h]...kolumna 5 - Średnia krotność wymian powietrza [1/h]...kolumna 6 - Temperatura nawiewu zimowego [ºC]...kolumna 7 - Obliczeniowa moc wodnych nagrzewnic powietrza [kw]...kolumna 8 - Temperatura nawiewu letniego...kolumna 9 - Obliczeniowa moc chłodnic powietrza [kw]...kolumna 10 - Zapotrzebowanie mocy elektrycznej dla chłodnictwa [kw]...kolumna 11 - Zapotrzebowanie mocy elektrycznej dla wentylatorów [kw]...kolumna 12 - Zapotrzebowanie mocy elektrycznej dla nawilŝaczy parowych i elektrycznych nagrzewnic strefowych [kw]...kolumna 12 Oznaczenia w tabeli 1: Nagrzewnica strefowa wodna...nsw Nagrzewnica strefowa elektryczna... NSE Obliczenia przeprowadzona dla poniŝszych danych: Temperatura zewnętrzna zimowa [ o C] Temperatura zewnętrzna letnia [ o C]...30 Temperatura wewnętrzna zimowa ogólna [ o C]...20 Temperatura wewnętrzna letnia pomieszczeń klimatyzowanych [ o C]...25 Parametry nawiewu okresu letniego wg kolumny 9 tabeli 1 [ o C] Godzinowa krotność wymian powietrza w pom. przygotowania pacjenta [wym/h]...15 Współczynnik nadciśnienia w pom. przygotowania pacjenta... 10% Godzinowa krotność wymian powietrza w pom. przygotowania lekarzy [wym/h]...10 Współczynnik nadciśnienia w pom. przygotowania lekarzy... 10% Godzinowa krotność wymian powietrza w salach operacyjnych [wym/h] Współczynnik nadciśnienia w salach operacyjnych... 20% Obliczeniowa wilgotność względna sal operacyjnych... 55% Godzinowa krotność wymian powietrza w magazynie produktów sterylnych [wym/h]...10 Współczynnik nadciśnienia w magazynie produktów sterylnych % Godzinowa krotność wymian powietrza w pokoju wybudzeń [wym/h] Współczynnik nadciśnienia w pokoju wybudzeń... 10% Obliczeniowa dolna granica wilgotności względnej pomieszczeń objętych nawilŝaniem zimowym (nie dotyczy sal operacyjnych)... 40% Strumień wyciągu lokalnego z WC... 50m³/h PRACOWNIA PROJEKTOWA ARKADA, UL. BOL. ŚMIAŁEGO 5/2, SZCZECIN 5 z 143

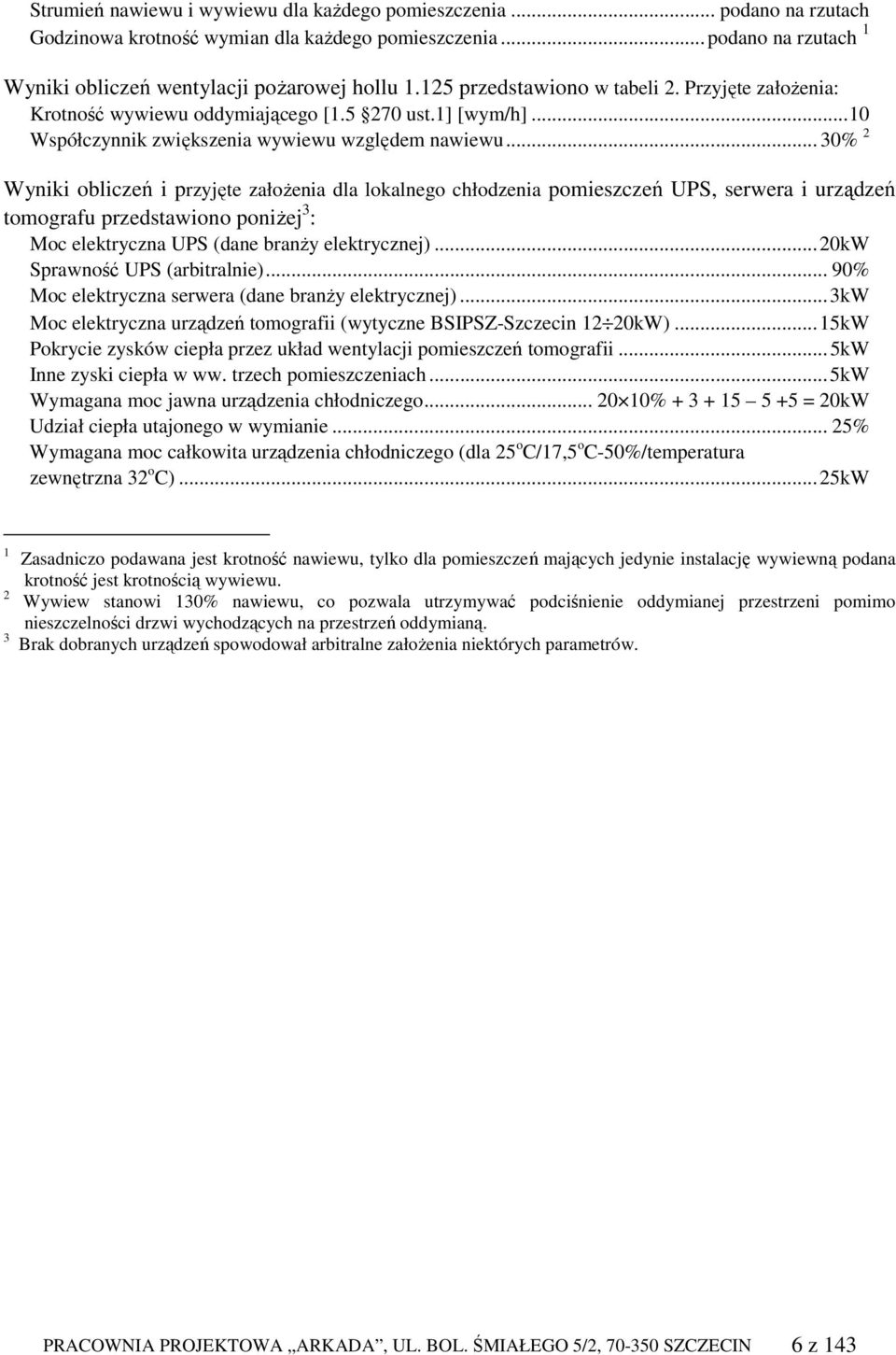

6 Strumień nawiewu i wywiewu dla kaŝdego pomieszczenia... podano na rzutach Godzinowa krotność wymian dla kaŝdego pomieszczenia...podano na rzutach 1 Wyniki obliczeń wentylacji poŝarowej hollu przedstawiono w tabeli 2. Przyjęte załoŝenia: Krotność wywiewu oddymiającego [ ust.1] [wym/h]...10 Współczynnik zwiększenia wywiewu względem nawiewu... 30% 2 Wyniki obliczeń i przyjęte załoŝenia dla lokalnego chłodzenia pomieszczeń UPS, serwera i urządzeń tomografu przedstawiono poniŝej 3 : Moc elektryczna UPS (dane branŝy elektrycznej)...20kw Sprawność UPS (arbitralnie)... 90% Moc elektryczna serwera (dane branŝy elektrycznej)...3kw Moc elektryczna urządzeń tomografii (wytyczne BSIPSZ-Szczecin 12 20kW)...15kW Pokrycie zysków ciepła przez układ wentylacji pomieszczeń tomografii...5kw Inne zyski ciepła w ww. trzech pomieszczeniach...5kw Wymagana moc jawna urządzenia chłodniczego % = 20kW Udział ciepła utajonego w wymianie... 25% Wymagana moc całkowita urządzenia chłodniczego (dla 25 o C/17,5 o C-50%/temperatura zewnętrzna 32 o C)...25kW 1 Zasadniczo podawana jest krotność nawiewu, tylko dla pomieszczeń mających jedynie instalację wywiewną podana krotność jest krotnością wywiewu. 2 Wywiew stanowi 130% nawiewu, co pozwala utrzymywać podciśnienie oddymianej przestrzeni pomimo nieszczelności drzwi wychodzących na przestrzeń oddymianą. 3 Brak dobranych urządzeń spowodował arbitralne załoŝenia niektórych parametrów. PRACOWNIA PROJEKTOWA ARKADA, UL. BOL. ŚMIAŁEGO 5/2, SZCZECIN 6 z 143

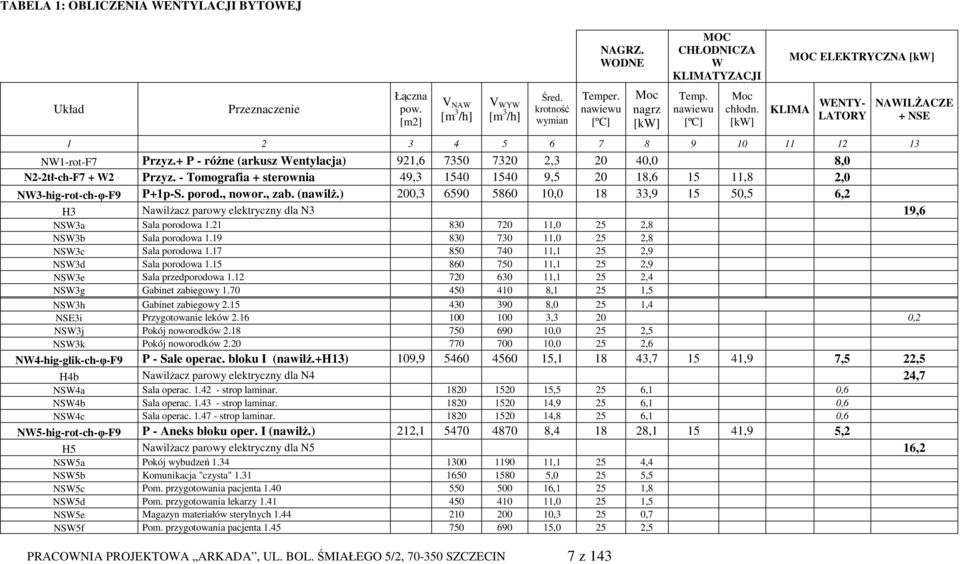

7 TABELA 1: OBLICZENIA WENTYLACJI BYTOWEJ NAGRZ. WODNE MOC CHŁODNICZA W KLIMATYZACJI MOC ELEKTRYCZNA [kw] Układ Przeznaczenie Łączna pow. [m2] V NAW [m 3 /h] V WYW [m 3 /h] Śred. krotność wymian Temper. nawiewu [ºC] Moc nagrz [kw] Temp. nawiewu [ºC] Moc chłodn. [kw] KLIMA WENTY- LATORY NAWILśACZE + NSE NW1-rot-F7 Przyz.+ P - róŝne (arkusz Wentylacja) 921, , ,0 8,0 N2-2tł-ch-F7 + W2 Przyz. - Tomografia + sterownia 49, , , ,8 2,0 NW3-hig-rot-ch-φ-F9 P+1p-S. porod., nowor., zab. (nawilŝ.) 200, , , ,5 6,2 H3 NawilŜacz parowy elektryczny dla N3 19,6 NSW3a Sala porodowa ,0 25 2,8 NSW3b Sala porodowa ,0 25 2,8 NSW3c Sala porodowa ,1 25 2,9 NSW3d Sala porodowa ,1 25 2,9 NSW3e Sala przedporodowa ,1 25 2,4 NSW3g Gabinet zabiegowy ,1 25 1,5 NSW3h Gabinet zabiegowy ,0 25 1,4 NSE3i Przygotowanie leków ,3 20 0,2 NSW3j Pokój noworodków ,0 25 2,5 NSW3k Pokój noworodków ,0 25 2,6 NW4-hig-glik-ch-φ-F9 P - Sale operac. bloku I (nawilŝ.+h13) 109, , , ,9 7,5 22,5 H4b NawilŜacz parowy elektryczny dla N4 24,7 NSW4a Sala operac strop laminar ,5 25 6,1 0,6 NSW4b Sala operac strop laminar ,9 25 6,1 0,6 NSW4c Sala operac strop laminar ,8 25 6,1 0,6 NW5-hig-rot-ch-φ-F9 P - Aneks bloku oper. I (nawilŝ.) 212, , , ,9 5,2 H5 NawilŜacz parowy elektryczny dla N5 16,2 NSW5a Pokój wybudzeń ,1 25 4,4 NSW5b Komunikacja "czysta" ,0 25 5,5 NSW5c Pom. przygotowania pacjenta ,1 25 1,8 NSW5d Pom. przygotowania lekarzy ,0 25 1,5 NSW5e Magazyn materiałów sterylnych ,3 25 0,7 NSW5f Pom. przygotowania pacjenta ,0 25 2,5 PRACOWNIA PROJEKTOWA ARKADA, UL. BOL. ŚMIAŁEGO 5/2, SZCZECIN 7 z 143

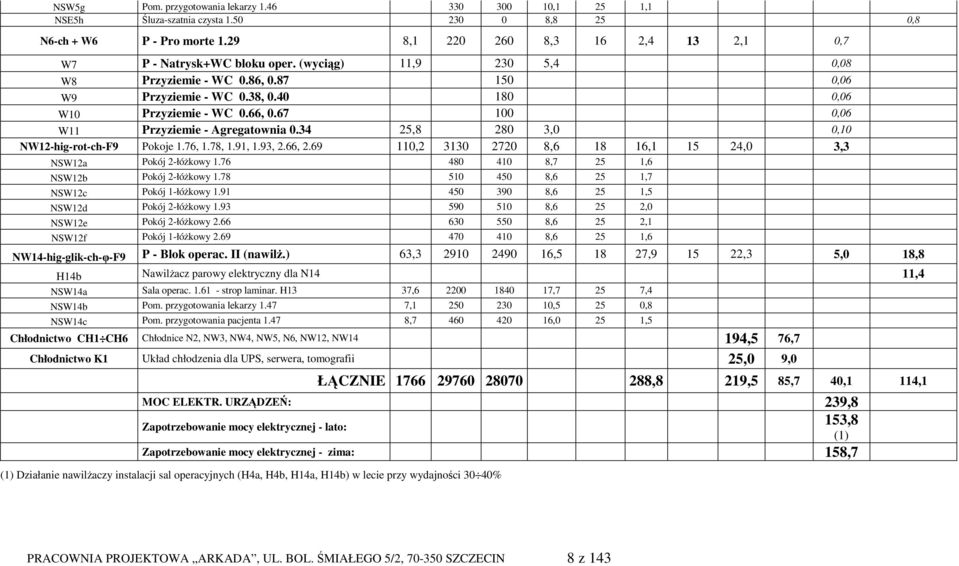

8 NSW5g Pom. przygotowania lekarzy ,1 25 1,1 NSE5h Śluza-szatnia czysta ,8 25 0,8 N6-ch + W6 P - Pro morte , ,3 16 2,4 13 2,1 0,7 W7 P - Natrysk+WC bloku oper. (wyciąg) 11, ,4 0,08 W8 Przyziemie - WC 0.86, ,06 W9 Przyziemie - WC 0.38, ,06 W10 Przyziemie - WC 0.66, ,06 W11 Przyziemie - Agregatownia , ,0 0,10 NW12-hig-rot-ch-F9 Pokoje 1.76, 1.78, 1.91, 1.93, 2.66, , , , ,0 3,3 NSW12a Pokój 2-łóŜkowy ,7 25 1,6 NSW12b Pokój 2-łóŜkowy ,6 25 1,7 NSW12c Pokój 1-łóŜkowy ,6 25 1,5 NSW12d Pokój 2-łóŜkowy ,6 25 2,0 NSW12e Pokój 2-łóŜkowy ,6 25 2,1 NSW12f Pokój 1-łóŜkowy ,6 25 1,6 NW14-hig-glik-ch-φ-F9 P - Blok operac. II (nawilŝ.) 63, , , ,3 5,0 18,8 H14b NawilŜacz parowy elektryczny dla N14 11,4 NSW14a Sala operac strop laminar. H13 37, ,7 25 7,4 NSW14b Pom. przygotowania lekarzy , ,5 25 0,8 NSW14c Pom. przygotowania pacjenta , ,0 25 1,5 Chłodnictwo CH1 CH6 Chłodnice N2, NW3, NW4, NW5, N6, NW12, NW14 194,5 76,7 Chłodnictwo K1 Układ chłodzenia dla UPS, serwera, tomografii 25,0 9,0 ŁĄCZNIE ,8 219,5 85,7 40,1 114,1 MOC ELEKTR. URZĄDZEŃ: 239,8 Zapotrzebowanie mocy elektrycznej - lato: Zapotrzebowanie mocy elektrycznej - zima: 158,7 (1) Działanie nawilŝaczy instalacji sal operacyjnych (H4a, H4b, H14a, H14b) w lecie przy wydajności 30 40% 153,8 (1) PRACOWNIA PROJEKTOWA ARKADA, UL. BOL. ŚMIAŁEGO 5/2, SZCZECIN 8 z 143

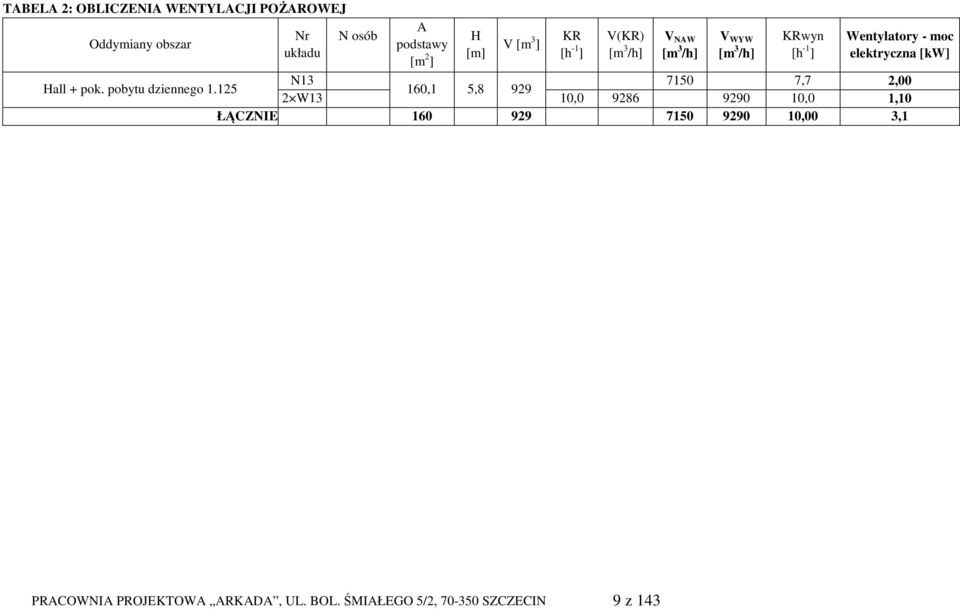

9 TABELA 2: OBLICZENIA WENTYLACJI POśAROWEJ Oddymiany obszar Nr układu N osób A podstawy [m 2 ] H [m] V [m 3 ] KR [h -1 ] V(KR) [m 3 /h] V NAW [m 3 /h] V WYW [m 3 /h] KRwyn [h -1 ] Wentylatory - moc elektryczna [kw] N ,7 2,00 Hall + pok. pobytu dziennego ,1 5, W13 10, ,0 1,10 ŁĄCZNIE ,00 3,1 PRACOWNIA PROJEKTOWA ARKADA, UL. BOL. ŚMIAŁEGO 5/2, SZCZECIN 9 z 143

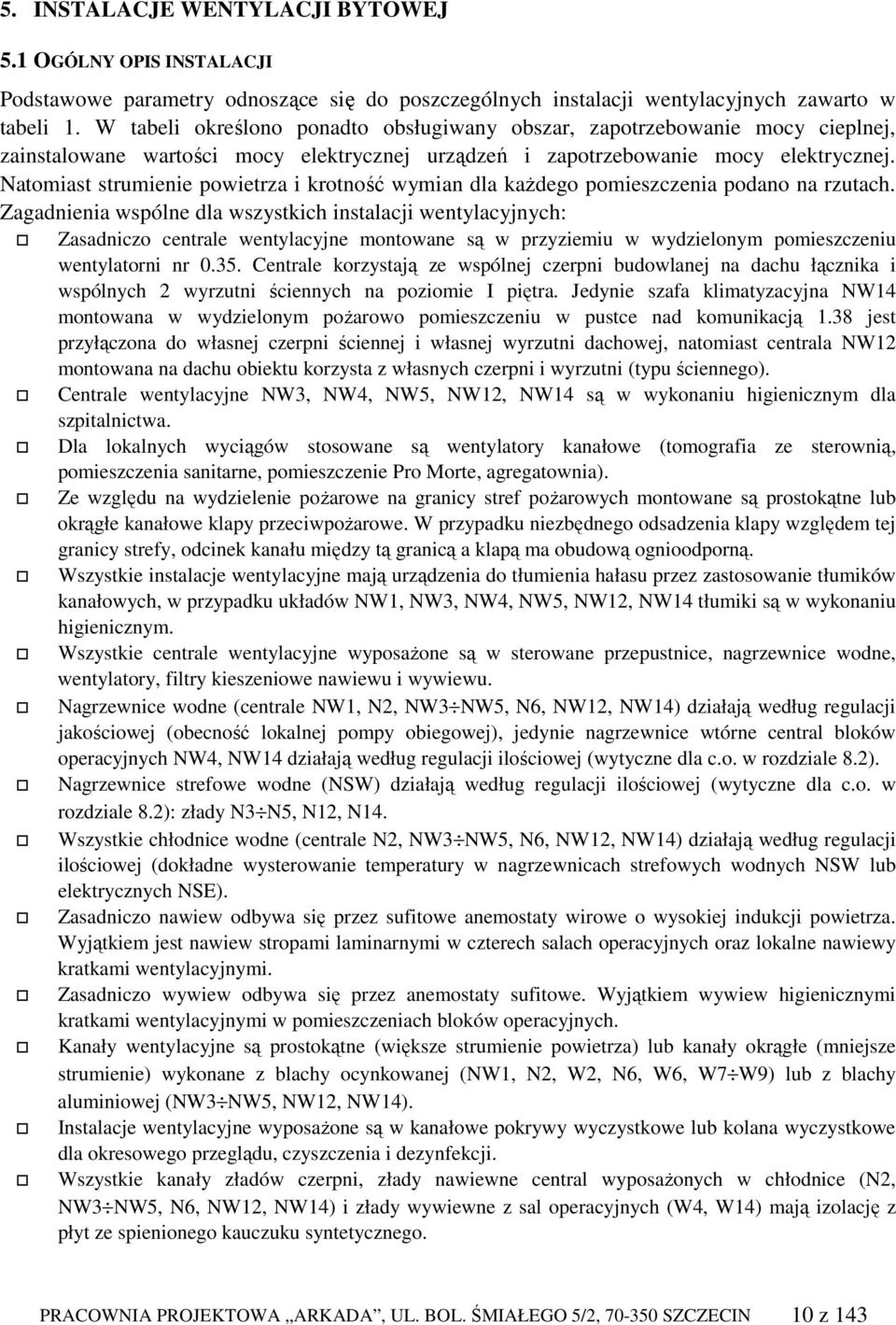

10 5. INSTALACJE WENTYLACJI BYTOWEJ 5.1 OGÓLNY OPIS INSTALACJI Podstawowe parametry odnoszące się do poszczególnych instalacji wentylacyjnych zawarto w tabeli 1. W tabeli określono ponadto obsługiwany obszar, zapotrzebowanie mocy cieplnej, zainstalowane wartości mocy elektrycznej urządzeń i zapotrzebowanie mocy elektrycznej. Natomiast strumienie powietrza i krotność wymian dla kaŝdego pomieszczenia podano na rzutach. Zagadnienia wspólne dla wszystkich instalacji wentylacyjnych: Zasadniczo centrale wentylacyjne montowane są w przyziemiu w wydzielonym pomieszczeniu wentylatorni nr Centrale korzystają ze wspólnej czerpni budowlanej na dachu łącznika i wspólnych 2 wyrzutni ściennych na poziomie I piętra. Jedynie szafa klimatyzacyjna NW14 montowana w wydzielonym poŝarowo pomieszczeniu w pustce nad komunikacją 1.38 jest przyłączona do własnej czerpni ściennej i własnej wyrzutni dachowej, natomiast centrala NW12 montowana na dachu obiektu korzysta z własnych czerpni i wyrzutni (typu ściennego). Centrale wentylacyjne NW3, NW4, NW5, NW12, NW14 są w wykonaniu higienicznym dla szpitalnictwa. Dla lokalnych wyciągów stosowane są wentylatory kanałowe (tomografia ze sterownią, pomieszczenia sanitarne, pomieszczenie Pro Morte, agregatownia). Ze względu na wydzielenie poŝarowe na granicy stref poŝarowych montowane są prostokątne lub okrągłe kanałowe klapy przeciwpoŝarowe. W przypadku niezbędnego odsadzenia klapy względem tej granicy strefy, odcinek kanału między tą granicą a klapą ma obudową ognioodporną. Wszystkie instalacje wentylacyjne mają urządzenia do tłumienia hałasu przez zastosowanie tłumików kanałowych, w przypadku układów NW1, NW3, NW4, NW5, NW12, NW14 tłumiki są w wykonaniu higienicznym. Wszystkie centrale wentylacyjne wyposaŝone są w sterowane przepustnice, nagrzewnice wodne, wentylatory, filtry kieszeniowe nawiewu i wywiewu. Nagrzewnice wodne (centrale NW1, N2, NW3 NW5, N6, NW12, NW14) działają według regulacji jakościowej (obecność lokalnej pompy obiegowej), jedynie nagrzewnice wtórne central bloków operacyjnych NW4, NW14 działają według regulacji ilościowej (wytyczne dla c.o. w rozdziale 8.2). Nagrzewnice strefowe wodne (NSW) działają według regulacji ilościowej (wytyczne dla c.o. w rozdziale 8.2): złady N3 N5, N12, N14. Wszystkie chłodnice wodne (centrale N2, NW3 NW5, N6, NW12, NW14) działają według regulacji ilościowej (dokładne wysterowanie temperatury w nagrzewnicach strefowych wodnych NSW lub elektrycznych NSE). Zasadniczo nawiew odbywa się przez sufitowe anemostaty wirowe o wysokiej indukcji powietrza. Wyjątkiem jest nawiew stropami laminarnymi w czterech salach operacyjnych oraz lokalne nawiewy kratkami wentylacyjnymi. Zasadniczo wywiew odbywa się przez anemostaty sufitowe. Wyjątkiem wywiew higienicznymi kratkami wentylacyjnymi w pomieszczeniach bloków operacyjnych. Kanały wentylacyjne są prostokątne (większe strumienie powietrza) lub kanały okrągłe (mniejsze strumienie) wykonane z blachy ocynkowanej (NW1, N2, W2, N6, W6, W7 W9) lub z blachy aluminiowej (NW3 NW5, NW12, NW14). Instalacje wentylacyjne wyposaŝone są w kanałowe pokrywy wyczystkowe lub kolana wyczystkowe dla okresowego przeglądu, czyszczenia i dezynfekcji. Wszystkie kanały zładów czerpni, złady nawiewne central wyposaŝonych w chłodnice (N2, NW3 NW5, N6, NW12, NW14) i złady wywiewne z sal operacyjnych (W4, W14) mają izolację z płyt ze spienionego kauczuku syntetycznego. PRACOWNIA PROJEKTOWA ARKADA, UL. BOL. ŚMIAŁEGO 5/2, SZCZECIN 10 z 143

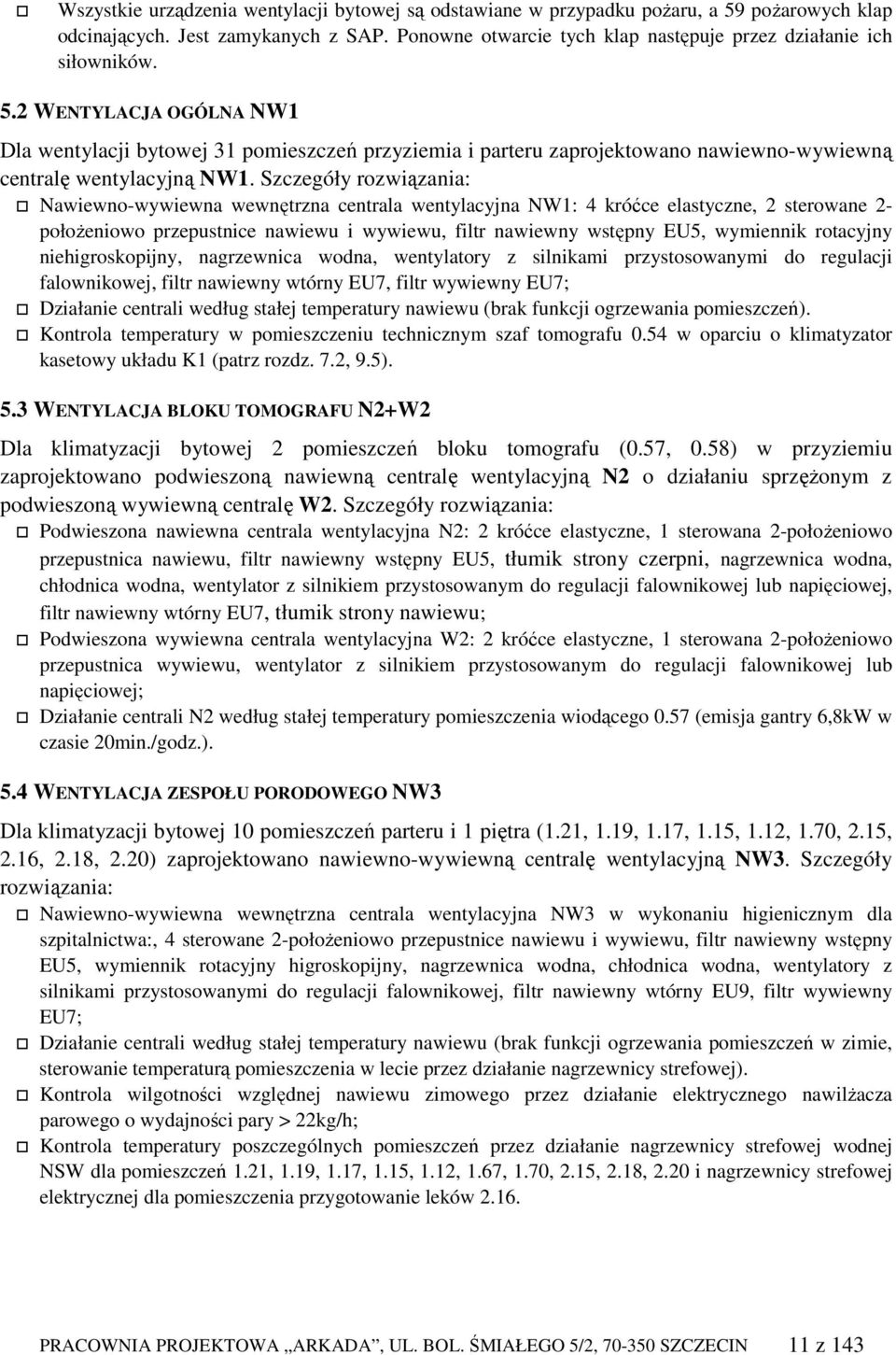

11 Wszystkie urządzenia wentylacji bytowej są odstawiane w przypadku poŝaru, a 59 poŝarowych klap odcinających. Jest zamykanych z SAP. Ponowne otwarcie tych klap następuje przez działanie ich siłowników. 5.2 WENTYLACJA OGÓLNA NW1 Dla wentylacji bytowej 31 pomieszczeń przyziemia i parteru zaprojektowano nawiewno-wywiewną centralę wentylacyjną NW1. Szczegóły rozwiązania: Nawiewno-wywiewna wewnętrzna centrala wentylacyjna NW1: 4 króćce elastyczne, 2 sterowane 2- połoŝeniowo przepustnice nawiewu i wywiewu, filtr nawiewny wstępny EU5, wymiennik rotacyjny niehigroskopijny, nagrzewnica wodna, wentylatory z silnikami przystosowanymi do regulacji falownikowej, filtr nawiewny wtórny EU7, filtr wywiewny EU7; Działanie centrali według stałej temperatury nawiewu (brak funkcji ogrzewania pomieszczeń). Kontrola temperatury w pomieszczeniu technicznym szaf tomografu 0.54 w oparciu o klimatyzator kasetowy układu K1 (patrz rozdz. 7.2, 9.5). 5.3 WENTYLACJA BLOKU TOMOGRAFU N2+W2 Dla klimatyzacji bytowej 2 pomieszczeń bloku tomografu (0.57, 0.58) w przyziemiu zaprojektowano podwieszoną nawiewną centralę wentylacyjną N2 o działaniu sprzęŝonym z podwieszoną wywiewną centralę W2. Szczegóły rozwiązania: Podwieszona nawiewna centrala wentylacyjna N2: 2 króćce elastyczne, 1 sterowana 2-połoŜeniowo przepustnica nawiewu, filtr nawiewny wstępny EU5, tłumik strony czerpni, nagrzewnica wodna, chłodnica wodna, wentylator z silnikiem przystosowanym do regulacji falownikowej lub napięciowej, filtr nawiewny wtórny EU7, tłumik strony nawiewu; Podwieszona wywiewna centrala wentylacyjna W2: 2 króćce elastyczne, 1 sterowana 2-połoŜeniowo przepustnica wywiewu, wentylator z silnikiem przystosowanym do regulacji falownikowej lub napięciowej; Działanie centrali N2 według stałej temperatury pomieszczenia wiodącego 0.57 (emisja gantry 6,8kW w czasie 20min./godz.). 5.4 WENTYLACJA ZESPOŁU PORODOWEGO NW3 Dla klimatyzacji bytowej 10 pomieszczeń parteru i 1 piętra (1.21, 1.19, 1.17, 1.15, 1.12, 1.70, 2.15, 2.16, 2.18, 2.20) zaprojektowano nawiewno-wywiewną centralę wentylacyjną NW3. Szczegóły rozwiązania: Nawiewno-wywiewna wewnętrzna centrala wentylacyjna NW3 w wykonaniu higienicznym dla szpitalnictwa:, 4 sterowane 2-połoŜeniowo przepustnice nawiewu i wywiewu, filtr nawiewny wstępny EU5, wymiennik rotacyjny higroskopijny, nagrzewnica wodna, chłodnica wodna, wentylatory z silnikami przystosowanymi do regulacji falownikowej, filtr nawiewny wtórny EU9, filtr wywiewny EU7; Działanie centrali według stałej temperatury nawiewu (brak funkcji ogrzewania pomieszczeń w zimie, sterowanie temperaturą pomieszczenia w lecie przez działanie nagrzewnicy strefowej). Kontrola wilgotności względnej nawiewu zimowego przez działanie elektrycznego nawilŝacza parowego o wydajności pary > 22kg/h; Kontrola temperatury poszczególnych pomieszczeń przez działanie nagrzewnicy strefowej wodnej NSW dla pomieszczeń 1.21, 1.19, 1.17, 1.15, 1.12, 1.67, 1.70, 2.15, 2.18, 2.20 i nagrzewnicy strefowej elektrycznej dla pomieszczenia przygotowanie leków PRACOWNIA PROJEKTOWA ARKADA, UL. BOL. ŚMIAŁEGO 5/2, SZCZECIN 11 z 143

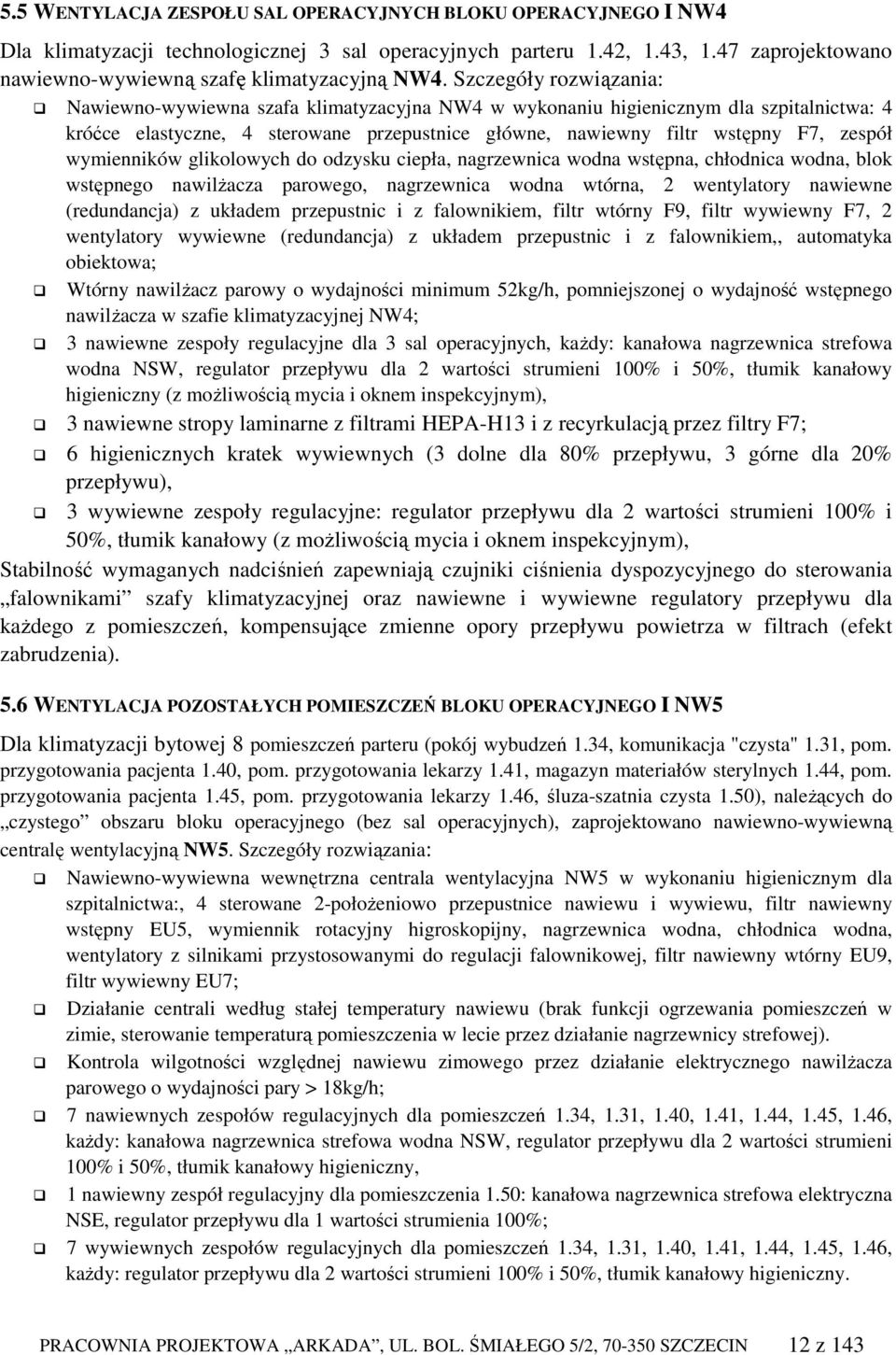

12 5.5 WENTYLACJA ZESPOŁU SAL OPERACYJNYCH BLOKU OPERACYJNEGO I NW4 Dla klimatyzacji technologicznej 3 sal operacyjnych parteru 1.42, 1.43, 1.47 zaprojektowano nawiewno-wywiewną szafę klimatyzacyjną NW4. Szczegóły rozwiązania: Nawiewno-wywiewna szafa klimatyzacyjna NW4 w wykonaniu higienicznym dla szpitalnictwa: 4 króćce elastyczne, 4 sterowane przepustnice główne, nawiewny filtr wstępny F7, zespół wymienników glikolowych do odzysku ciepła, nagrzewnica wodna wstępna, chłodnica wodna, blok wstępnego nawilŝacza parowego, nagrzewnica wodna wtórna, 2 wentylatory nawiewne (redundancja) z układem przepustnic i z falownikiem, filtr wtórny F9, filtr wywiewny F7, 2 wentylatory wywiewne (redundancja) z układem przepustnic i z falownikiem,, automatyka obiektowa; Wtórny nawilŝacz parowy o wydajności minimum 52kg/h, pomniejszonej o wydajność wstępnego nawilŝacza w szafie klimatyzacyjnej NW4; 3 nawiewne zespoły regulacyjne dla 3 sal operacyjnych, kaŝdy: kanałowa nagrzewnica strefowa wodna NSW, regulator przepływu dla 2 wartości strumieni 100% i 50%, tłumik kanałowy higieniczny (z moŝliwością mycia i oknem inspekcyjnym), 3 nawiewne stropy laminarne z filtrami HEPA-H13 i z recyrkulacją przez filtry F7; 6 higienicznych kratek wywiewnych (3 dolne dla 80% przepływu, 3 górne dla 20% przepływu), 3 wywiewne zespoły regulacyjne: regulator przepływu dla 2 wartości strumieni 100% i 50%, tłumik kanałowy (z moŝliwością mycia i oknem inspekcyjnym), Stabilność wymaganych nadciśnień zapewniają czujniki ciśnienia dyspozycyjnego do sterowania falownikami szafy klimatyzacyjnej oraz nawiewne i wywiewne regulatory przepływu dla kaŝdego z pomieszczeń, kompensujące zmienne opory przepływu powietrza w filtrach (efekt zabrudzenia). 5.6 WENTYLACJA POZOSTAŁYCH POMIESZCZEŃ BLOKU OPERACYJNEGO I NW5 Dla klimatyzacji bytowej 8 pomieszczeń parteru (pokój wybudzeń 1.34, komunikacja "czysta" 1.31, pom. przygotowania pacjenta 1.40, pom. przygotowania lekarzy 1.41, magazyn materiałów sterylnych 1.44, pom. przygotowania pacjenta 1.45, pom. przygotowania lekarzy 1.46, śluza-szatnia czysta 1.50), naleŝących do czystego obszaru bloku operacyjnego (bez sal operacyjnych), zaprojektowano nawiewno-wywiewną centralę wentylacyjną NW5. Szczegóły rozwiązania: Nawiewno-wywiewna wewnętrzna centrala wentylacyjna NW5 w wykonaniu higienicznym dla szpitalnictwa:, 4 sterowane 2-połoŜeniowo przepustnice nawiewu i wywiewu, filtr nawiewny wstępny EU5, wymiennik rotacyjny higroskopijny, nagrzewnica wodna, chłodnica wodna, wentylatory z silnikami przystosowanymi do regulacji falownikowej, filtr nawiewny wtórny EU9, filtr wywiewny EU7; Działanie centrali według stałej temperatury nawiewu (brak funkcji ogrzewania pomieszczeń w zimie, sterowanie temperaturą pomieszczenia w lecie przez działanie nagrzewnicy strefowej). Kontrola wilgotności względnej nawiewu zimowego przez działanie elektrycznego nawilŝacza parowego o wydajności pary > 18kg/h; 7 nawiewnych zespołów regulacyjnych dla pomieszczeń 1.34, 1.31, 1.40, 1.41, 1.44, 1.45, 1.46, kaŝdy: kanałowa nagrzewnica strefowa wodna NSW, regulator przepływu dla 2 wartości strumieni 100% i 50%, tłumik kanałowy higieniczny, 1 nawiewny zespół regulacyjny dla pomieszczenia 1.50: kanałowa nagrzewnica strefowa elektryczna NSE, regulator przepływu dla 1 wartości strumienia 100%; 7 wywiewnych zespołów regulacyjnych dla pomieszczeń 1.34, 1.31, 1.40, 1.41, 1.44, 1.45, 1.46, kaŝdy: regulator przepływu dla 2 wartości strumieni 100% i 50%, tłumik kanałowy higieniczny. PRACOWNIA PROJEKTOWA ARKADA, UL. BOL. ŚMIAŁEGO 5/2, SZCZECIN 12 z 143

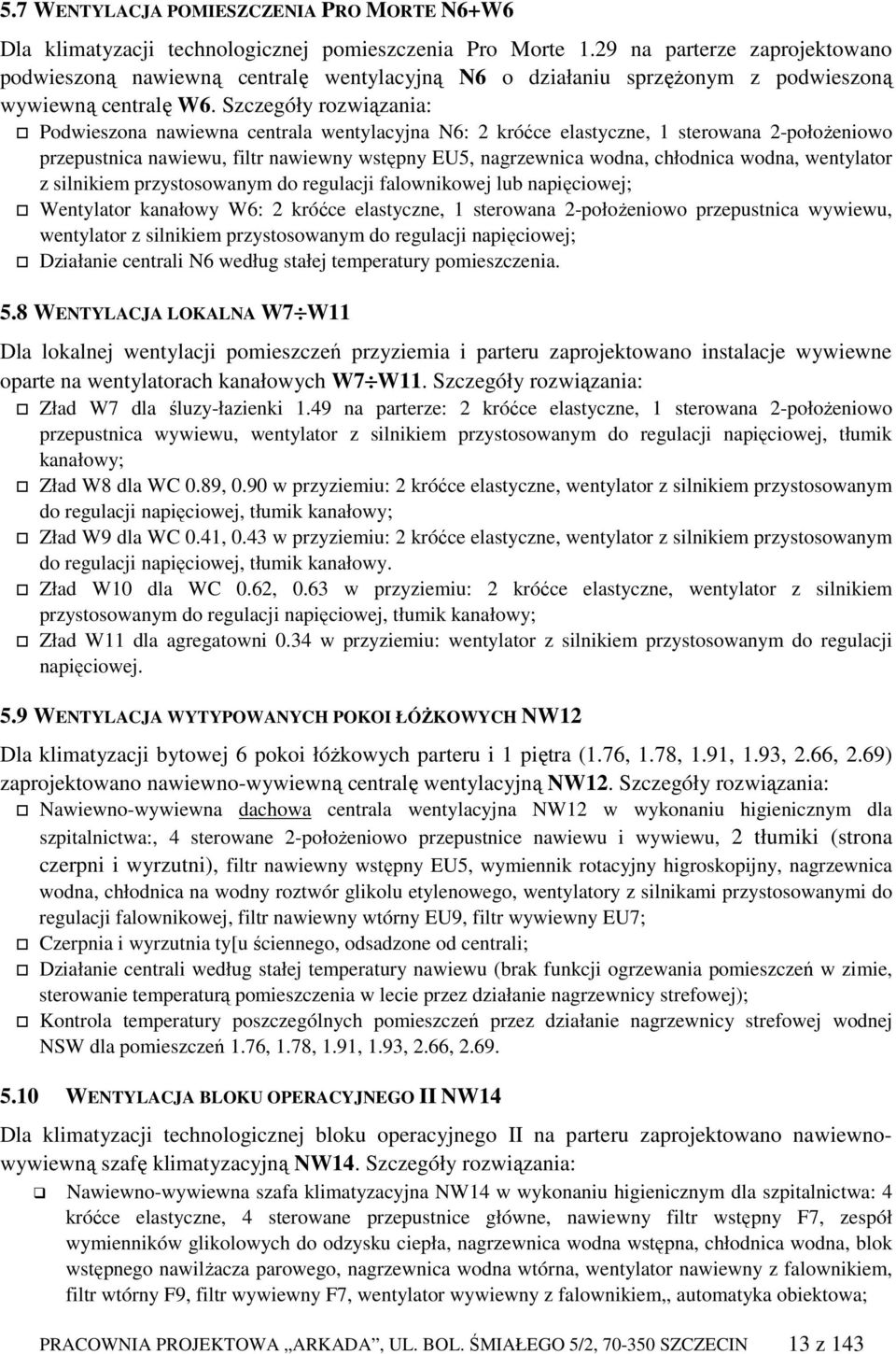

13 5.7 WENTYLACJA POMIESZCZENIA PRO MORTE N6+W6 Dla klimatyzacji technologicznej pomieszczenia Pro Morte 1.29 na parterze zaprojektowano podwieszoną nawiewną centralę wentylacyjną N6 o działaniu sprzęŝonym z podwieszoną wywiewną centralę W6. Szczegóły rozwiązania: Podwieszona nawiewna centrala wentylacyjna N6: 2 króćce elastyczne, 1 sterowana 2-połoŜeniowo przepustnica nawiewu, filtr nawiewny wstępny EU5, nagrzewnica wodna, chłodnica wodna, wentylator z silnikiem przystosowanym do regulacji falownikowej lub napięciowej; Wentylator kanałowy W6: 2 króćce elastyczne, 1 sterowana 2-połoŜeniowo przepustnica wywiewu, wentylator z silnikiem przystosowanym do regulacji napięciowej; Działanie centrali N6 według stałej temperatury pomieszczenia. 5.8 WENTYLACJA LOKALNA W7 W11 Dla lokalnej wentylacji pomieszczeń przyziemia i parteru zaprojektowano instalacje wywiewne oparte na wentylatorach kanałowych W7 W11. Szczegóły rozwiązania: Zład W7 dla śluzy-łazienki 1.49 na parterze: 2 króćce elastyczne, 1 sterowana 2-połoŜeniowo przepustnica wywiewu, wentylator z silnikiem przystosowanym do regulacji napięciowej, tłumik kanałowy; Zład W8 dla WC 0.89, 0.90 w przyziemiu: 2 króćce elastyczne, wentylator z silnikiem przystosowanym do regulacji napięciowej, tłumik kanałowy; Zład W9 dla WC 0.41, 0.43 w przyziemiu: 2 króćce elastyczne, wentylator z silnikiem przystosowanym do regulacji napięciowej, tłumik kanałowy. Zład W10 dla WC 0.62, 0.63 w przyziemiu: 2 króćce elastyczne, wentylator z silnikiem przystosowanym do regulacji napięciowej, tłumik kanałowy; Zład W11 dla agregatowni 0.34 w przyziemiu: wentylator z silnikiem przystosowanym do regulacji napięciowej. 5.9 WENTYLACJA WYTYPOWANYCH POKOI ŁÓśKOWYCH NW12 Dla klimatyzacji bytowej 6 pokoi łóŝkowych parteru i 1 piętra (1.76, 1.78, 1.91, 1.93, 2.66, 2.69) zaprojektowano nawiewno-wywiewną centralę wentylacyjną NW12. Szczegóły rozwiązania: Nawiewno-wywiewna dachowa centrala wentylacyjna NW12 w wykonaniu higienicznym dla szpitalnictwa:, 4 sterowane 2-połoŜeniowo przepustnice nawiewu i wywiewu, 2 tłumiki (strona czerpni i wyrzutni), filtr nawiewny wstępny EU5, wymiennik rotacyjny higroskopijny, nagrzewnica wodna, chłodnica na wodny roztwór glikolu etylenowego, wentylatory z silnikami przystosowanymi do regulacji falownikowej, filtr nawiewny wtórny EU9, filtr wywiewny EU7; Czerpnia i wyrzutnia ty[u ściennego, odsadzone od centrali; Działanie centrali według stałej temperatury nawiewu (brak funkcji ogrzewania pomieszczeń w zimie, sterowanie temperaturą pomieszczenia w lecie przez działanie nagrzewnicy strefowej); Kontrola temperatury poszczególnych pomieszczeń przez działanie nagrzewnicy strefowej wodnej NSW dla pomieszczeń 1.76, 1.78, 1.91, 1.93, 2.66, WENTYLACJA BLOKU OPERACYJNEGO II NW14 Dla klimatyzacji technologicznej bloku operacyjnego II na parteru zaprojektowano nawiewnowywiewną szafę klimatyzacyjną NW14. Szczegóły rozwiązania: Nawiewno-wywiewna szafa klimatyzacyjna NW14 w wykonaniu higienicznym dla szpitalnictwa: 4 króćce elastyczne, 4 sterowane przepustnice główne, nawiewny filtr wstępny F7, zespół wymienników glikolowych do odzysku ciepła, nagrzewnica wodna wstępna, chłodnica wodna, blok wstępnego nawilŝacza parowego, nagrzewnica wodna wtórna, wentylator nawiewny z falownikiem, filtr wtórny F9, filtr wywiewny F7, wentylator wywiewny z falownikiem,, automatyka obiektowa; PRACOWNIA PROJEKTOWA ARKADA, UL. BOL. ŚMIAŁEGO 5/2, SZCZECIN 13 z 143

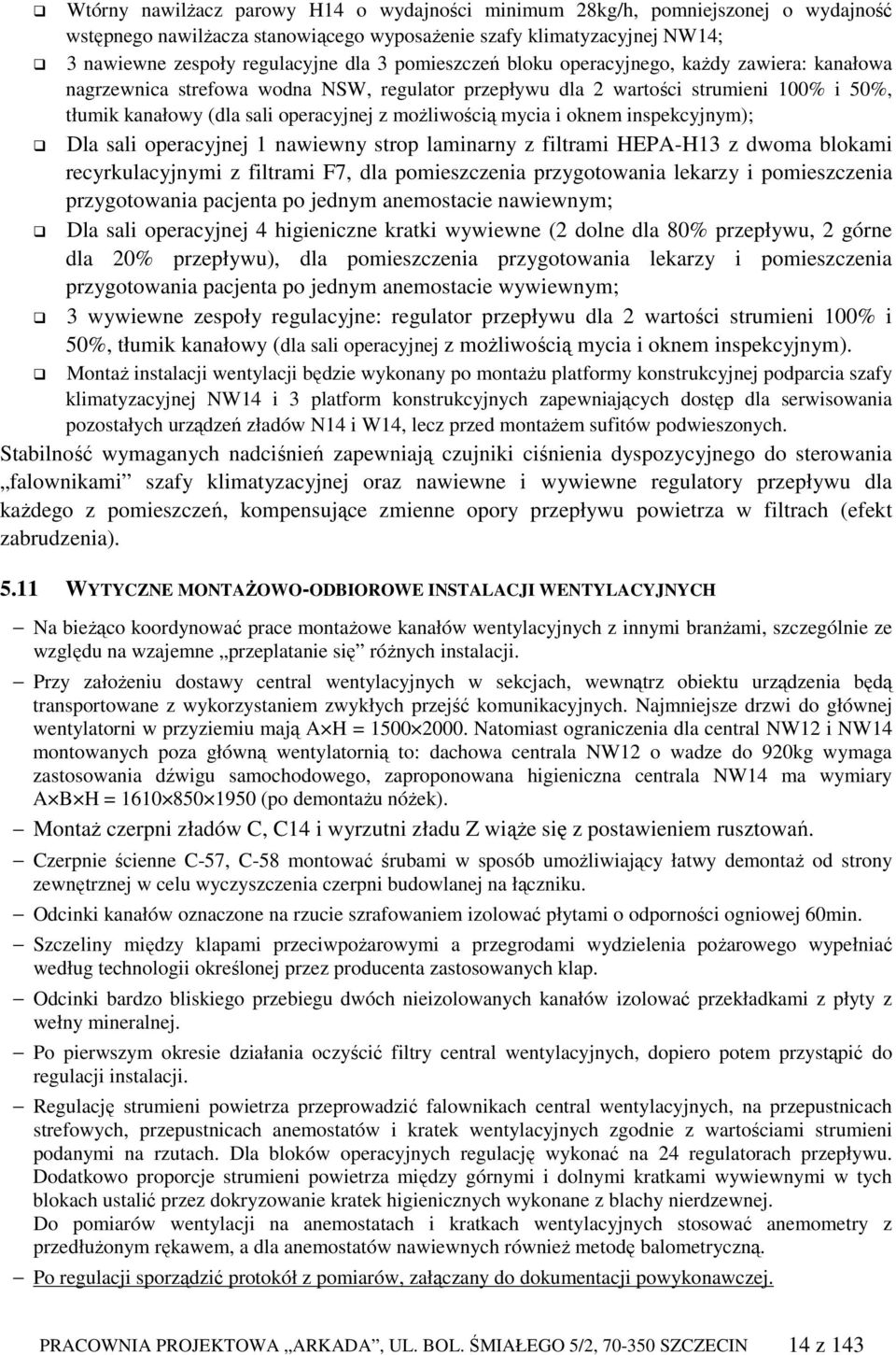

14 Wtórny nawilŝacz parowy H14 o wydajności minimum 28kg/h, pomniejszonej o wydajność wstępnego nawilŝacza stanowiącego wyposaŝenie szafy klimatyzacyjnej NW14; 3 nawiewne zespoły regulacyjne dla 3 pomieszczeń bloku operacyjnego, kaŝdy zawiera: kanałowa nagrzewnica strefowa wodna NSW, regulator przepływu dla 2 wartości strumieni 100% i 50%, tłumik kanałowy (dla sali operacyjnej z moŝliwością mycia i oknem inspekcyjnym); Dla sali operacyjnej 1 nawiewny strop laminarny z filtrami HEPA-H13 z dwoma blokami recyrkulacyjnymi z filtrami F7, dla pomieszczenia przygotowania lekarzy i pomieszczenia przygotowania pacjenta po jednym anemostacie nawiewnym; Dla sali operacyjnej 4 higieniczne kratki wywiewne (2 dolne dla 80% przepływu, 2 górne dla 20% przepływu), dla pomieszczenia przygotowania lekarzy i pomieszczenia przygotowania pacjenta po jednym anemostacie wywiewnym; 3 wywiewne zespoły regulacyjne: regulator przepływu dla 2 wartości strumieni 100% i 50%, tłumik kanałowy (dla sali operacyjnej z moŝliwością mycia i oknem inspekcyjnym). MontaŜ instalacji wentylacji będzie wykonany po montaŝu platformy konstrukcyjnej podparcia szafy klimatyzacyjnej NW14 i 3 platform konstrukcyjnych zapewniających dostęp dla serwisowania pozostałych urządzeń zładów N14 i W14, lecz przed montaŝem sufitów podwieszonych. Stabilność wymaganych nadciśnień zapewniają czujniki ciśnienia dyspozycyjnego do sterowania falownikami szafy klimatyzacyjnej oraz nawiewne i wywiewne regulatory przepływu dla kaŝdego z pomieszczeń, kompensujące zmienne opory przepływu powietrza w filtrach (efekt zabrudzenia) WYTYCZNE MONTAśOWO-ODBIOROWE INSTALACJI WENTYLACYJNYCH Na bieŝąco koordynować prace montaŝowe kanałów wentylacyjnych z innymi branŝami, szczególnie ze względu na wzajemne przeplatanie się róŝnych instalacji. Przy załoŝeniu dostawy central wentylacyjnych w sekcjach, wewnątrz obiektu urządzenia będą transportowane z wykorzystaniem zwykłych przejść komunikacyjnych. Najmniejsze drzwi do głównej wentylatorni w przyziemiu mają A H = Natomiast ograniczenia dla central NW12 i NW14 montowanych poza główną wentylatornią to: dachowa centrala NW12 o wadze do 920kg wymaga zastosowania dźwigu samochodowego, zaproponowana higieniczna centrala NW14 ma wymiary A B H = (po demontaŝu nóŝek). MontaŜ czerpni zładów C, C14 i wyrzutni zładu Z wiąŝe się z postawieniem rusztowań. Czerpnie ścienne C-57, C-58 montować śrubami w sposób umoŝliwiający łatwy demontaŝ od strony zewnętrznej w celu wyczyszczenia czerpni budowlanej na łączniku. Odcinki kanałów oznaczone na rzucie szrafowaniem izolować płytami o odporności ogniowej 60min. Szczeliny między klapami przeciwpoŝarowymi a przegrodami wydzielenia poŝarowego wypełniać według technologii określonej przez producenta zastosowanych klap. Odcinki bardzo bliskiego przebiegu dwóch nieizolowanych kanałów izolować przekładkami z płyty z wełny mineralnej. Po pierwszym okresie działania oczyścić filtry central wentylacyjnych, dopiero potem przystąpić do regulacji instalacji. Regulację strumieni powietrza przeprowadzić falownikach central wentylacyjnych, na przepustnicach strefowych, przepustnicach anemostatów i kratek wentylacyjnych zgodnie z wartościami strumieni podanymi na rzutach. Dla bloków operacyjnych regulację wykonać na 24 regulatorach przepływu. Dodatkowo proporcje strumieni powietrza między górnymi i dolnymi kratkami wywiewnymi w tych blokach ustalić przez dokryzowanie kratek higienicznych wykonane z blachy nierdzewnej. Do pomiarów wentylacji na anemostatach i kratkach wentylacyjnych stosować anemometry z przedłuŝonym rękawem, a dla anemostatów nawiewnych równieŝ metodę balometryczną. Po regulacji sporządzić protokół z pomiarów, załączany do dokumentacji powykonawczej. PRACOWNIA PROJEKTOWA ARKADA, UL. BOL. ŚMIAŁEGO 5/2, SZCZECIN 14 z 143

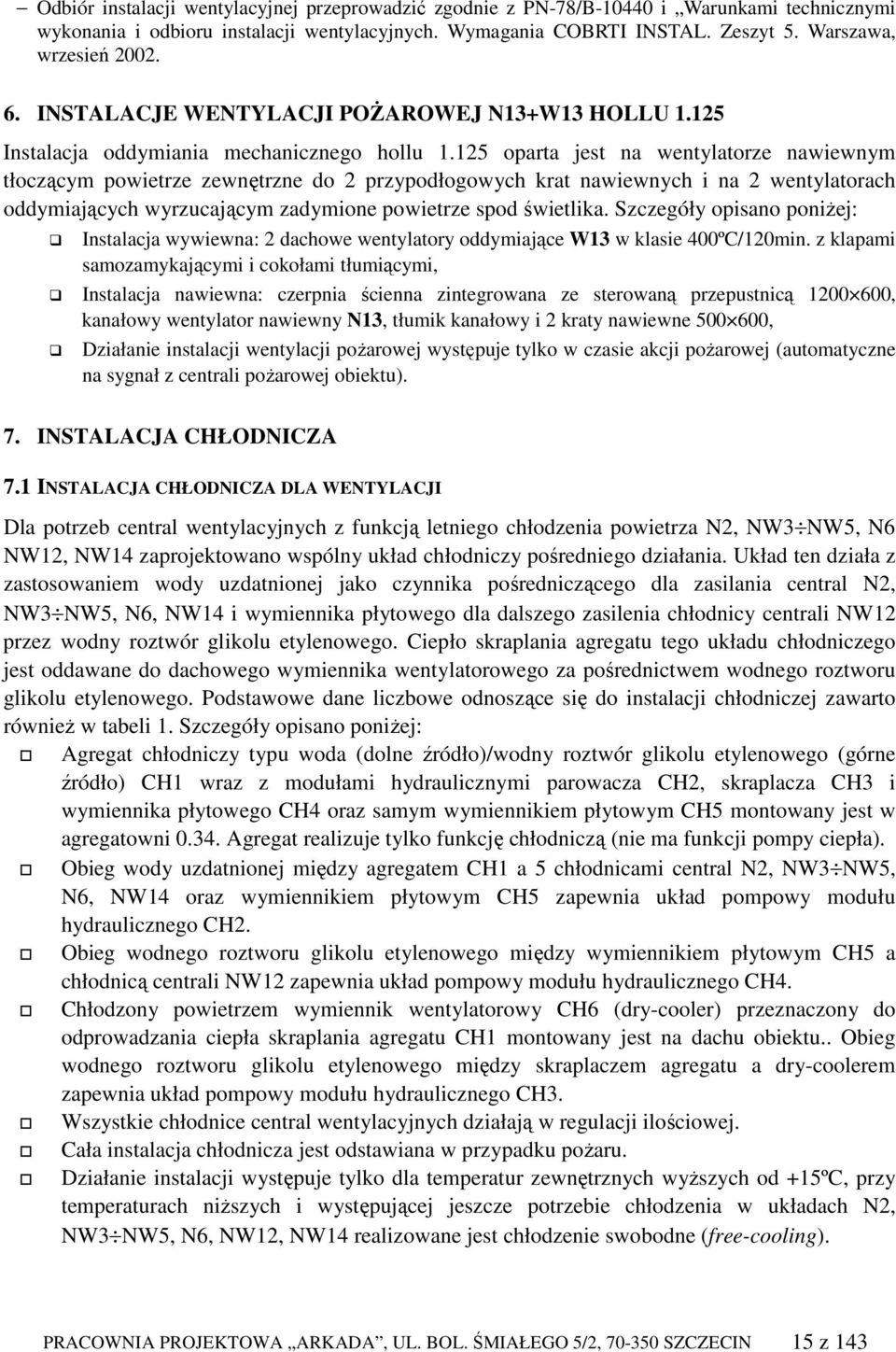

15 Odbiór instalacji wentylacyjnej przeprowadzić zgodnie z PN-78/B i Warunkami technicznymi wykonania i odbioru instalacji wentylacyjnych. Wymagania COBRTI INSTAL. Zeszyt 5. Warszawa, wrzesień INSTALACJE WENTYLACJI POśAROWEJ N13+W13 HOLLU Instalacja oddymiania mechanicznego hollu oparta jest na wentylatorze nawiewnym tłoczącym powietrze zewnętrzne do 2 przypodłogowych krat nawiewnych i na 2 wentylatorach oddymiających wyrzucającym zadymione powietrze spod świetlika. Szczegóły opisano poniŝej: Instalacja wywiewna: 2 dachowe wentylatory oddymiające W13 w klasie 400ºC/120min. z klapami samozamykającymi i cokołami tłumiącymi, Instalacja nawiewna: czerpnia ścienna zintegrowana ze sterowaną przepustnicą , kanałowy wentylator nawiewny N13, tłumik kanałowy i 2 kraty nawiewne , Działanie instalacji wentylacji poŝarowej występuje tylko w czasie akcji poŝarowej (automatyczne na sygnał z centrali poŝarowej obiektu). 7. INSTALACJA CHŁODNICZA 7.1 INSTALACJA CHŁODNICZA DLA WENTYLACJI Dla potrzeb central wentylacyjnych z funkcją letniego chłodzenia powietrza N2, NW3 NW5, N6 NW12, NW14 zaprojektowano wspólny układ chłodniczy pośredniego działania. Układ ten działa z zastosowaniem wody uzdatnionej jako czynnika pośredniczącego dla zasilania central N2, NW3 NW5, N6, NW14 i wymiennika płytowego dla dalszego zasilenia chłodnicy centrali NW12 przez wodny roztwór glikolu etylenowego. Ciepło skraplania agregatu tego układu chłodniczego jest oddawane do dachowego wymiennika wentylatorowego za pośrednictwem wodnego roztworu glikolu etylenowego. Podstawowe dane liczbowe odnoszące się do instalacji chłodniczej zawarto równieŝ w tabeli 1. Szczegóły opisano poniŝej: Agregat chłodniczy typu woda (dolne źródło)/wodny roztwór glikolu etylenowego (górne źródło) CH1 wraz z modułami hydraulicznymi parowacza CH2, skraplacza CH3 i wymiennika płytowego CH4 oraz samym wymiennikiem płytowym CH5 montowany jest w agregatowni Agregat realizuje tylko funkcję chłodniczą (nie ma funkcji pompy ciepła). Obieg wody uzdatnionej między agregatem CH1 a 5 chłodnicami central N2, NW3 NW5, N6, NW14 oraz wymiennikiem płytowym CH5 zapewnia układ pompowy modułu hydraulicznego CH2. Obieg wodnego roztworu glikolu etylenowego między wymiennikiem płytowym CH5 a chłodnicą centrali NW12 zapewnia układ pompowy modułu hydraulicznego CH4. Chłodzony powietrzem wymiennik wentylatorowy CH6 (dry-cooler) przeznaczony do odprowadzania ciepła skraplania agregatu CH1 montowany jest na dachu obiektu.. Obieg wodnego roztworu glikolu etylenowego między skraplaczem agregatu a dry-coolerem zapewnia układ pompowy modułu hydraulicznego CH3. Wszystkie chłodnice central wentylacyjnych działają w regulacji ilościowej. Cała instalacja chłodnicza jest odstawiana w przypadku poŝaru. Działanie instalacji występuje tylko dla temperatur zewnętrznych wyŝszych od +15ºC, przy temperaturach niŝszych i występującej jeszcze potrzebie chłodzenia w układach N2, NW3 NW5, N6, NW12, NW14 realizowane jest chłodzenie swobodne (free-cooling). PRACOWNIA PROJEKTOWA ARKADA, UL. BOL. ŚMIAŁEGO 5/2, SZCZECIN 15 z 143

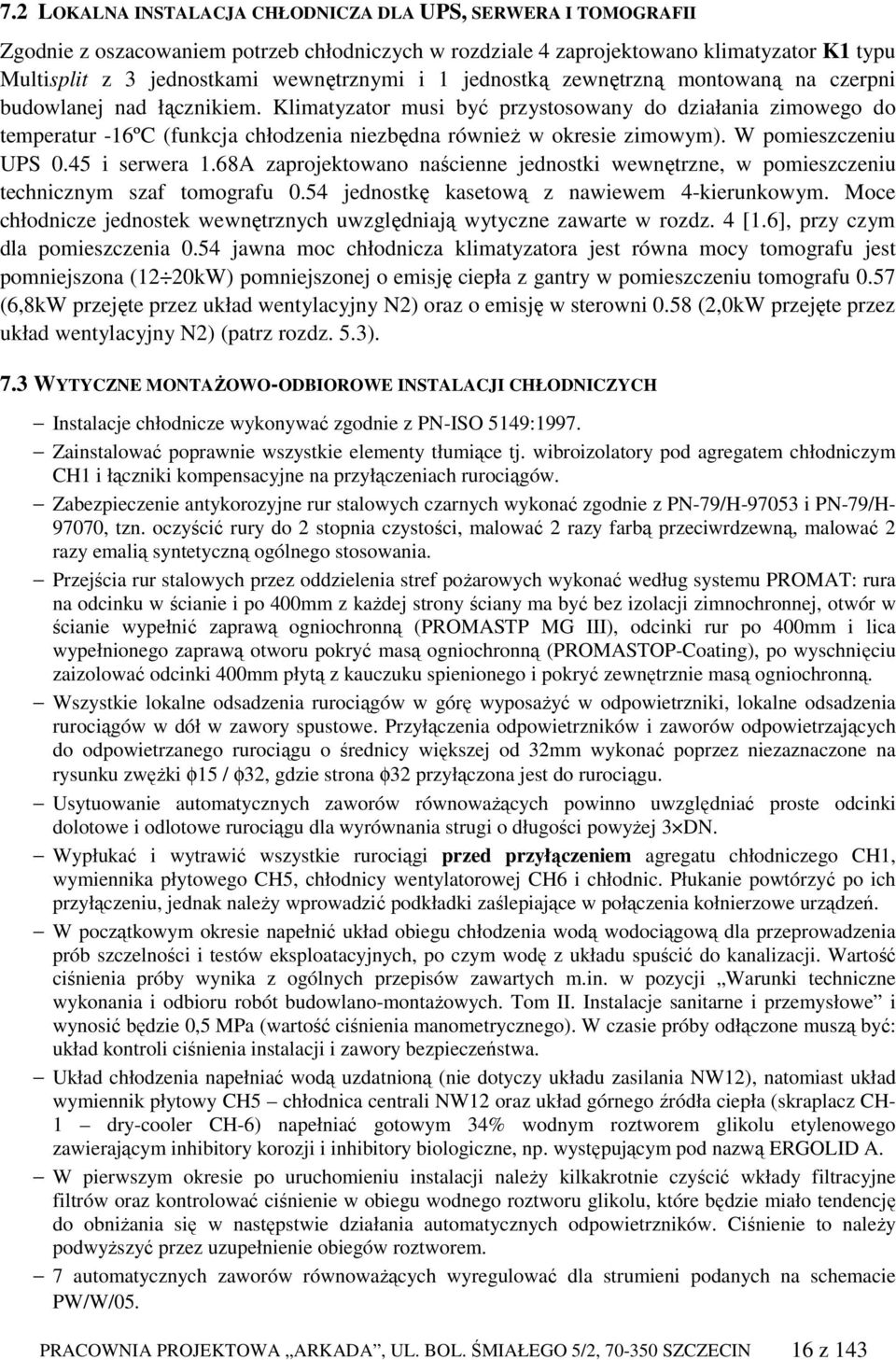

16 7.2 LOKALNA INSTALACJA CHŁODNICZA DLA UPS, SERWERA I TOMOGRAFII Zgodnie z oszacowaniem potrzeb chłodniczych w rozdziale 4 zaprojektowano klimatyzator K1 typu Multisplit z 3 jednostkami wewnętrznymi i 1 jednostką zewnętrzną montowaną na czerpni budowlanej nad łącznikiem. Klimatyzator musi być przystosowany do działania zimowego do temperatur -16ºC (funkcja chłodzenia niezbędna równieŝ w okresie zimowym). W pomieszczeniu UPS 0.45 i serwera 1.68A zaprojektowano naścienne jednostki wewnętrzne, w pomieszczeniu technicznym szaf tomografu 0.54 jednostkę kasetową z nawiewem 4-kierunkowym. Moce chłodnicze jednostek wewnętrznych uwzględniają wytyczne zawarte w rozdz. 4 [1.6], przy czym dla pomieszczenia 0.54 jawna moc chłodnicza klimatyzatora jest równa mocy tomografu jest pomniejszona (12 20kW) pomniejszonej o emisję ciepła z gantry w pomieszczeniu tomografu 0.57 (6,8kW przejęte przez układ wentylacyjny N2) oraz o emisję w sterowni 0.58 (2,0kW przejęte przez układ wentylacyjny N2) (patrz rozdz. 5.3). 7.3 WYTYCZNE MONTAśOWO-ODBIOROWE INSTALACJI CHŁODNICZYCH Instalacje chłodnicze wykonywać zgodnie z PN-ISO 5149:1997. Zainstalować poprawnie wszystkie elementy tłumiące tj. wibroizolatory pod agregatem chłodniczym CH1 i łączniki kompensacyjne na przyłączeniach rurociągów. Zabezpieczenie antykorozyjne rur stalowych czarnych wykonać zgodnie z PN-79/H i PN-79/H , tzn. oczyścić rury do 2 stopnia czystości, malować 2 razy farbą przeciwrdzewną, malować 2 razy emalią syntetyczną ogólnego stosowania. Przejścia rur stalowych przez oddzielenia stref poŝarowych wykonać według systemu PROMAT: rura na odcinku w ścianie i po 400mm z kaŝdej strony ściany ma być bez izolacji zimnochronnej, otwór w ścianie wypełnić zaprawą ogniochronną (PROMASTP MG III), odcinki rur po 400mm i lica wypełnionego zaprawą otworu pokryć masą ogniochronną (PROMASTOP-Coating), po wyschnięciu zaizolować odcinki 400mm płytą z kauczuku spienionego i pokryć zewnętrznie masą ogniochronną. Wszystkie lokalne odsadzenia rurociągów w górę wyposaŝyć w odpowietrzniki, lokalne odsadzenia rurociągów w dół w zawory spustowe. Przyłączenia odpowietrzników i zaworów odpowietrzających do odpowietrzanego rurociągu o średnicy większej od 32mm wykonać poprzez niezaznaczone na rysunku zwęŝki φ15 / φ32, gdzie strona φ32 przyłączona jest do rurociągu. Usytuowanie automatycznych zaworów równowaŝących powinno uwzględniać proste odcinki dolotowe i odlotowe rurociągu dla wyrównania strugi o długości powyŝej 3 DN. Wypłukać i wytrawić wszystkie rurociągi przed przyłączeniem agregatu chłodniczego CH1, wymiennika płytowego CH5, chłodnicy wentylatorowej CH6 i chłodnic. Płukanie powtórzyć po ich przyłączeniu, jednak naleŝy wprowadzić podkładki zaślepiające w połączenia kołnierzowe urządzeń. W początkowym okresie napełnić układ obiegu chłodzenia wodą wodociągową dla przeprowadzenia prób szczelności i testów eksploatacyjnych, po czym wodę z układu spuścić do kanalizacji. Wartość ciśnienia próby wynika z ogólnych przepisów zawartych m.in. w pozycji Warunki techniczne wykonania i odbioru robót budowlano-montaŝowych. Tom II. Instalacje sanitarne i przemysłowe i wynosić będzie 0,5 MPa (wartość ciśnienia manometrycznego). W czasie próby odłączone muszą być: układ kontroli ciśnienia instalacji i zawory bezpieczeństwa. Układ chłodzenia napełniać wodą uzdatnioną (nie dotyczy układu zasilania NW12), natomiast układ wymiennik płytowy CH5 chłodnica centrali NW12 oraz układ górnego źródła ciepła (skraplacz CH- 1 dry-cooler CH-6) napełniać gotowym 34% wodnym roztworem glikolu etylenowego zawierającym inhibitory korozji i inhibitory biologiczne, np. występującym pod nazwą ERGOLID A. W pierwszym okresie po uruchomieniu instalacji naleŝy kilkakrotnie czyścić wkłady filtracyjne filtrów oraz kontrolować ciśnienie w obiegu wodnego roztworu glikolu, które będzie miało tendencję do obniŝania się w następstwie działania automatycznych odpowietrzników. Ciśnienie to naleŝy podwyŝszyć przez uzupełnienie obiegów roztworem. 7 automatycznych zaworów równowaŝących wyregulować dla strumieni podanych na schemacie PW/W/05. PRACOWNIA PROJEKTOWA ARKADA, UL. BOL. ŚMIAŁEGO 5/2, SZCZECIN 16 z 143

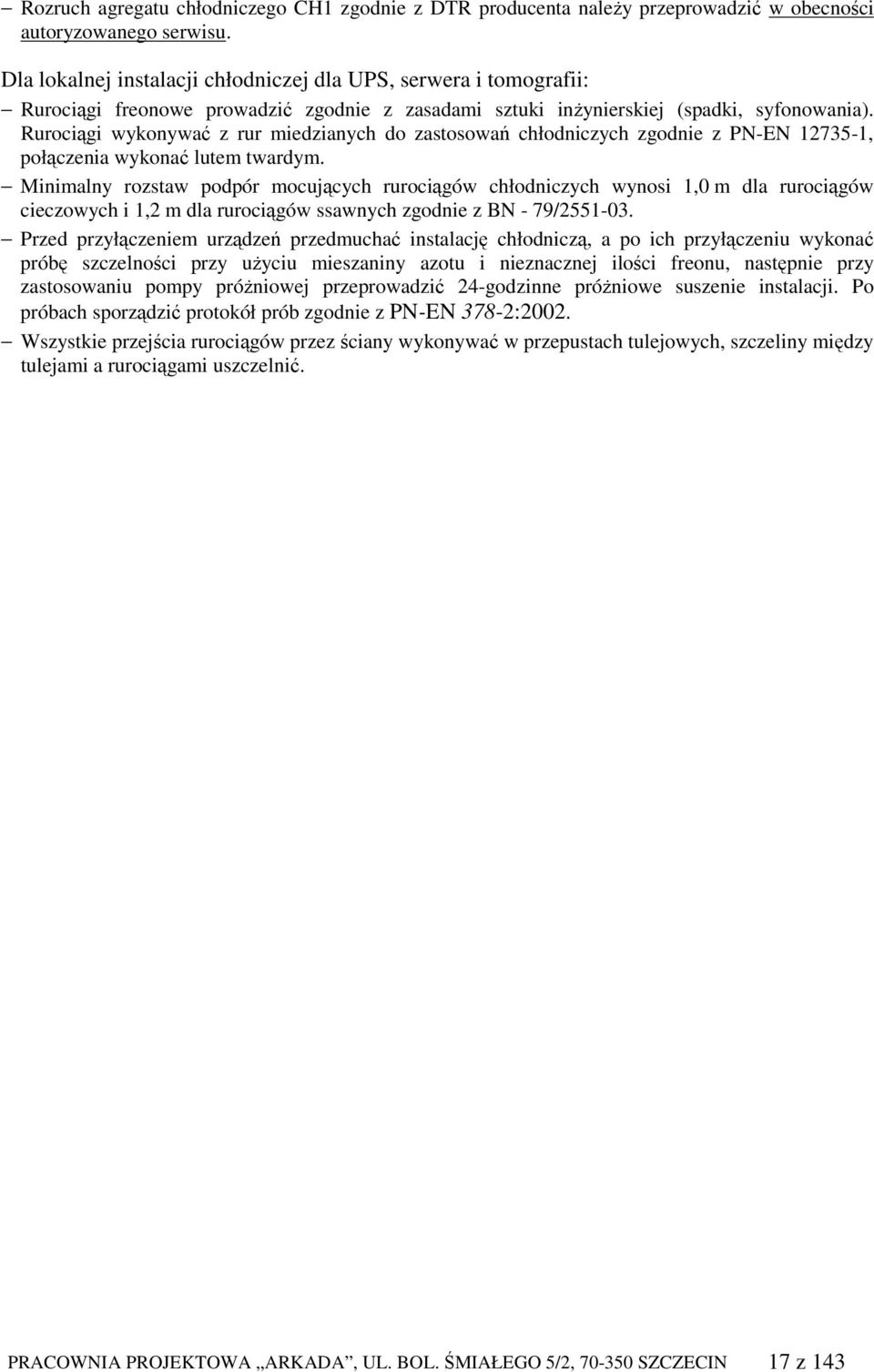

17 Rozruch agregatu chłodniczego CH1 zgodnie z DTR producenta naleŝy przeprowadzić w obecności autoryzowanego serwisu. Dla lokalnej instalacji chłodniczej dla UPS, serwera i tomografii: Rurociągi freonowe prowadzić zgodnie z zasadami sztuki inŝynierskiej (spadki, syfonowania). Rurociągi wykonywać z rur miedzianych do zastosowań chłodniczych zgodnie z PN-EN , połączenia wykonać lutem twardym. Minimalny rozstaw podpór mocujących rurociągów chłodniczych wynosi 1,0 m dla rurociągów cieczowych i 1,2 m dla rurociągów ssawnych zgodnie z BN - 79/ Przed przyłączeniem urządzeń przedmuchać instalację chłodniczą, a po ich przyłączeniu wykonać próbę szczelności przy uŝyciu mieszaniny azotu i nieznacznej ilości freonu, następnie przy zastosowaniu pompy próŝniowej przeprowadzić 24-godzinne próŝniowe suszenie instalacji. Po próbach sporządzić protokół prób zgodnie z PN-EN 378-2:2002. Wszystkie przejścia rurociągów przez ściany wykonywać w przepustach tulejowych, szczeliny między tulejami a rurociągami uszczelnić. PRACOWNIA PROJEKTOWA ARKADA, UL. BOL. ŚMIAŁEGO 5/2, SZCZECIN 17 z 143

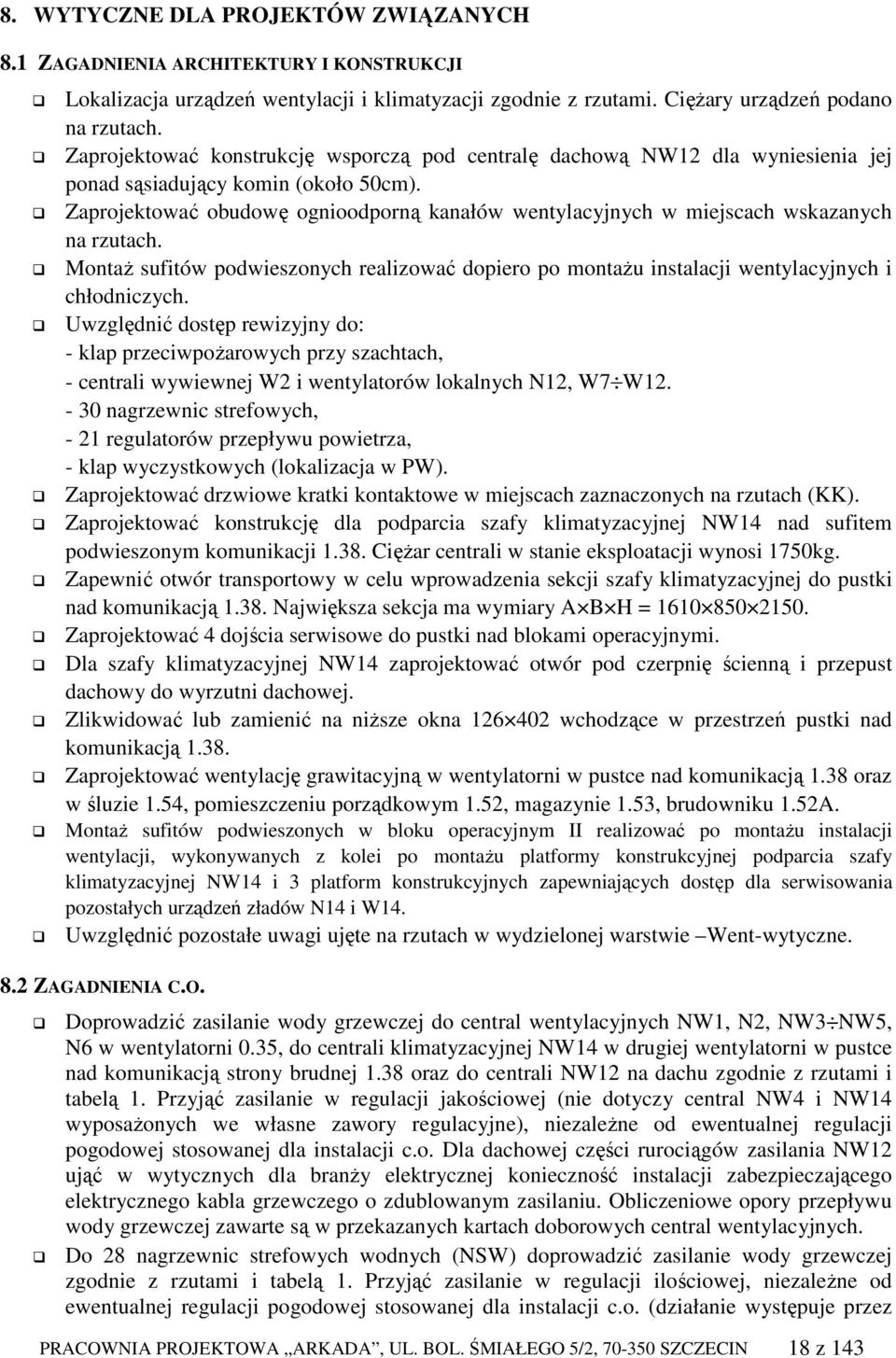

18 8. WYTYCZNE DLA PROJEKTÓW ZWIĄZANYCH 8.1 ZAGADNIENIA ARCHITEKTURY I KONSTRUKCJI Lokalizacja urządzeń wentylacji i klimatyzacji zgodnie z rzutami. CięŜary urządzeń podano na rzutach. Zaprojektować konstrukcję wsporczą pod centralę dachową NW12 dla wyniesienia jej ponad sąsiadujący komin (około 50cm). Zaprojektować obudowę ognioodporną kanałów wentylacyjnych w miejscach wskazanych na rzutach. MontaŜ sufitów podwieszonych realizować dopiero po montaŝu instalacji wentylacyjnych i chłodniczych. Uwzględnić dostęp rewizyjny do: - klap przeciwpoŝarowych przy szachtach, - centrali wywiewnej W2 i wentylatorów lokalnych N12, W7 W nagrzewnic strefowych, - 21 regulatorów przepływu powietrza, - klap wyczystkowych (lokalizacja w PW). Zaprojektować drzwiowe kratki kontaktowe w miejscach zaznaczonych na rzutach (KK). Zaprojektować konstrukcję dla podparcia szafy klimatyzacyjnej NW14 nad sufitem podwieszonym komunikacji CięŜar centrali w stanie eksploatacji wynosi 1750kg. Zapewnić otwór transportowy w celu wprowadzenia sekcji szafy klimatyzacyjnej do pustki nad komunikacją Największa sekcja ma wymiary A B H = Zaprojektować 4 dojścia serwisowe do pustki nad blokami operacyjnymi. Dla szafy klimatyzacyjnej NW14 zaprojektować otwór pod czerpnię ścienną i przepust dachowy do wyrzutni dachowej. Zlikwidować lub zamienić na niŝsze okna wchodzące w przestrzeń pustki nad komunikacją Zaprojektować wentylację grawitacyjną w wentylatorni w pustce nad komunikacją 1.38 oraz w śluzie 1.54, pomieszczeniu porządkowym 1.52, magazynie 1.53, brudowniku 1.52A. MontaŜ sufitów podwieszonych w bloku operacyjnym II realizować po montaŝu instalacji wentylacji, wykonywanych z kolei po montaŝu platformy konstrukcyjnej podparcia szafy klimatyzacyjnej NW14 i 3 platform konstrukcyjnych zapewniających dostęp dla serwisowania pozostałych urządzeń zładów N14 i W14. Uwzględnić pozostałe uwagi ujęte na rzutach w wydzielonej warstwie Went-wytyczne. 8.2 ZAGADNIENIA C.O. Doprowadzić zasilanie wody grzewczej do central wentylacyjnych NW1, N2, NW3 NW5, N6 w wentylatorni 0.35, do centrali klimatyzacyjnej NW14 w drugiej wentylatorni w pustce nad komunikacją strony brudnej 1.38 oraz do centrali NW12 na dachu zgodnie z rzutami i tabelą 1. Przyjąć zasilanie w regulacji jakościowej (nie dotyczy central NW4 i NW14 wyposaŝonych we własne zawory regulacyjne), niezaleŝne od ewentualnej regulacji pogodowej stosowanej dla instalacji c.o. Dla dachowej części rurociągów zasilania NW12 ująć w wytycznych dla branŝy elektrycznej konieczność instalacji zabezpieczającego elektrycznego kabla grzewczego o zdublowanym zasilaniu. Obliczeniowe opory przepływu wody grzewczej zawarte są w przekazanych kartach doborowych central wentylacyjnych. Do 28 nagrzewnic strefowych wodnych (NSW) doprowadzić zasilanie wody grzewczej zgodnie z rzutami i tabelą 1. Przyjąć zasilanie w regulacji ilościowej, niezaleŝne od ewentualnej regulacji pogodowej stosowanej dla instalacji c.o. (działanie występuje przez PRACOWNIA PROJEKTOWA ARKADA, UL. BOL. ŚMIAŁEGO 5/2, SZCZECIN 18 z 143

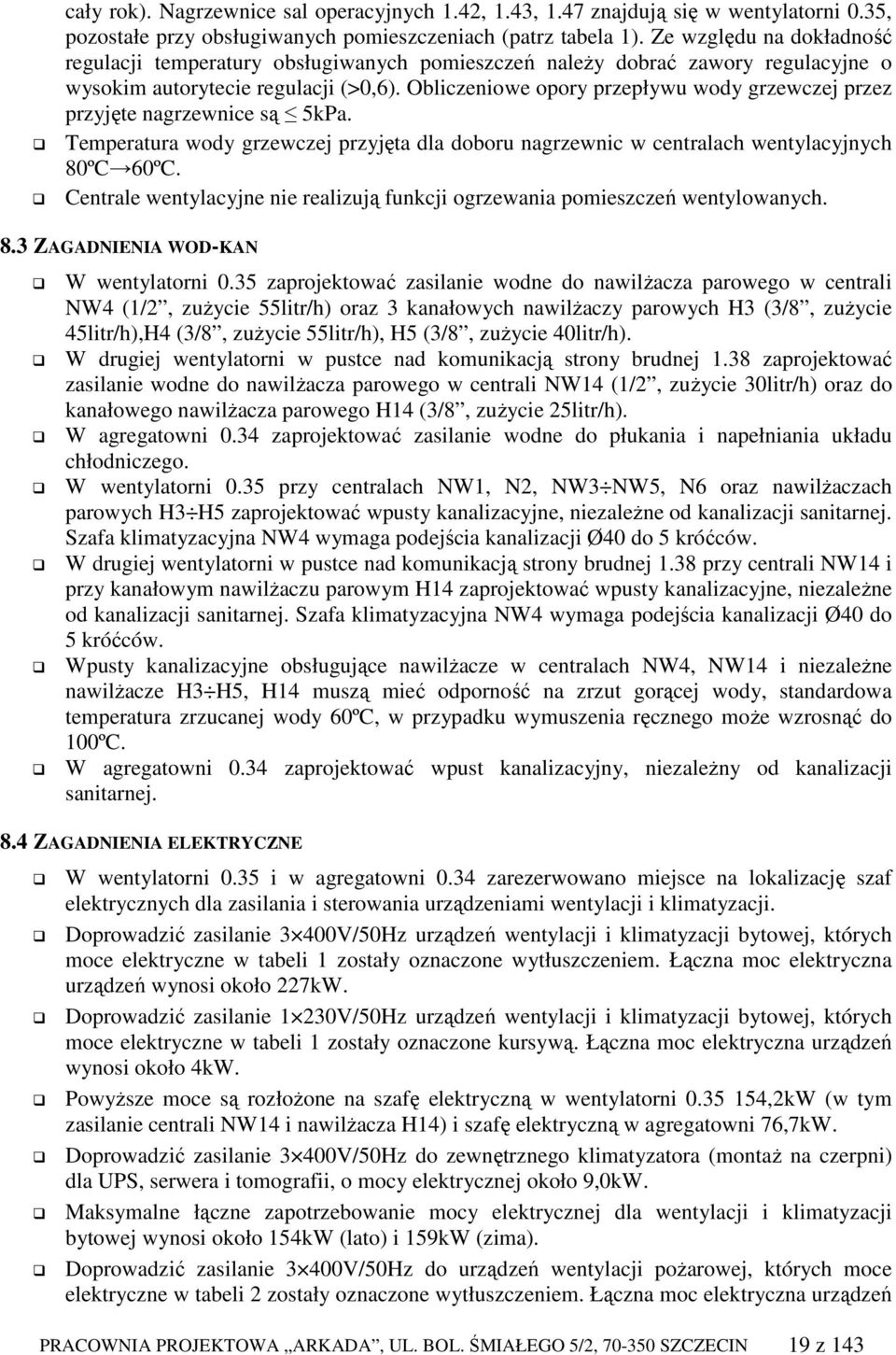

19 cały rok). Nagrzewnice sal operacyjnych 1.42, 1.43, 1.47 znajdują się w wentylatorni 0.35, pozostałe przy obsługiwanych pomieszczeniach (patrz tabela 1). Ze względu na dokładność regulacji temperatury obsługiwanych pomieszczeń naleŝy dobrać zawory regulacyjne o wysokim autorytecie regulacji (>0,6). Obliczeniowe opory przepływu wody grzewczej przez przyjęte nagrzewnice są 5kPa. Temperatura wody grzewczej przyjęta dla doboru nagrzewnic w centralach wentylacyjnych 80ºC 60ºC. Centrale wentylacyjne nie realizują funkcji ogrzewania pomieszczeń wentylowanych. 8.3 ZAGADNIENIA WOD-KAN W wentylatorni 0.35 zaprojektować zasilanie wodne do nawilŝacza parowego w centrali NW4 (1/2, zuŝycie 55litr/h) oraz 3 kanałowych nawilŝaczy parowych H3 (3/8, zuŝycie 45litr/h),H4 (3/8, zuŝycie 55litr/h), H5 (3/8, zuŝycie 40litr/h). W drugiej wentylatorni w pustce nad komunikacją strony brudnej 1.38 zaprojektować zasilanie wodne do nawilŝacza parowego w centrali NW14 (1/2, zuŝycie 30litr/h) oraz do kanałowego nawilŝacza parowego H14 (3/8, zuŝycie 25litr/h). W agregatowni 0.34 zaprojektować zasilanie wodne do płukania i napełniania układu chłodniczego. W wentylatorni 0.35 przy centralach NW1, N2, NW3 NW5, N6 oraz nawilŝaczach parowych H3 H5 zaprojektować wpusty kanalizacyjne, niezaleŝne od kanalizacji sanitarnej. Szafa klimatyzacyjna NW4 wymaga podejścia kanalizacji Ø40 do 5 króćców. W drugiej wentylatorni w pustce nad komunikacją strony brudnej 1.38 przy centrali NW14 i przy kanałowym nawilŝaczu parowym H14 zaprojektować wpusty kanalizacyjne, niezaleŝne od kanalizacji sanitarnej. Szafa klimatyzacyjna NW4 wymaga podejścia kanalizacji Ø40 do 5 króćców. Wpusty kanalizacyjne obsługujące nawilŝacze w centralach NW4, NW14 i niezaleŝne nawilŝacze H3 H5, H14 muszą mieć odporność na zrzut gorącej wody, standardowa temperatura zrzucanej wody 60ºC, w przypadku wymuszenia ręcznego moŝe wzrosnąć do 100ºC. W agregatowni 0.34 zaprojektować wpust kanalizacyjny, niezaleŝny od kanalizacji sanitarnej. 8.4 ZAGADNIENIA ELEKTRYCZNE W wentylatorni 0.35 i w agregatowni 0.34 zarezerwowano miejsce na lokalizację szaf elektrycznych dla zasilania i sterowania urządzeniami wentylacji i klimatyzacji. Doprowadzić zasilanie 3 400V/50Hz urządzeń wentylacji i klimatyzacji bytowej, których moce elektryczne w tabeli 1 zostały oznaczone wytłuszczeniem. Łączna moc elektryczna urządzeń wynosi około 227kW. Doprowadzić zasilanie 1 230V/50Hz urządzeń wentylacji i klimatyzacji bytowej, których moce elektryczne w tabeli 1 zostały oznaczone kursywą. Łączna moc elektryczna urządzeń wynosi około 4kW. PowyŜsze moce są rozłoŝone na szafę elektryczną w wentylatorni ,2kW (w tym zasilanie centrali NW14 i nawilŝacza H14) i szafę elektryczną w agregatowni 76,7kW. Doprowadzić zasilanie 3 400V/50Hz do zewnętrznego klimatyzatora (montaŝ na czerpni) dla UPS, serwera i tomografii, o mocy elektrycznej około 9,0kW. Maksymalne łączne zapotrzebowanie mocy elektrycznej dla wentylacji i klimatyzacji bytowej wynosi około 154kW (lato) i 159kW (zima). Doprowadzić zasilanie 3 400V/50Hz do urządzeń wentylacji poŝarowej, których moce elektryczne w tabeli 2 zostały oznaczone wytłuszczeniem. Łączna moc elektryczna urządzeń PRACOWNIA PROJEKTOWA ARKADA, UL. BOL. ŚMIAŁEGO 5/2, SZCZECIN 19 z 143

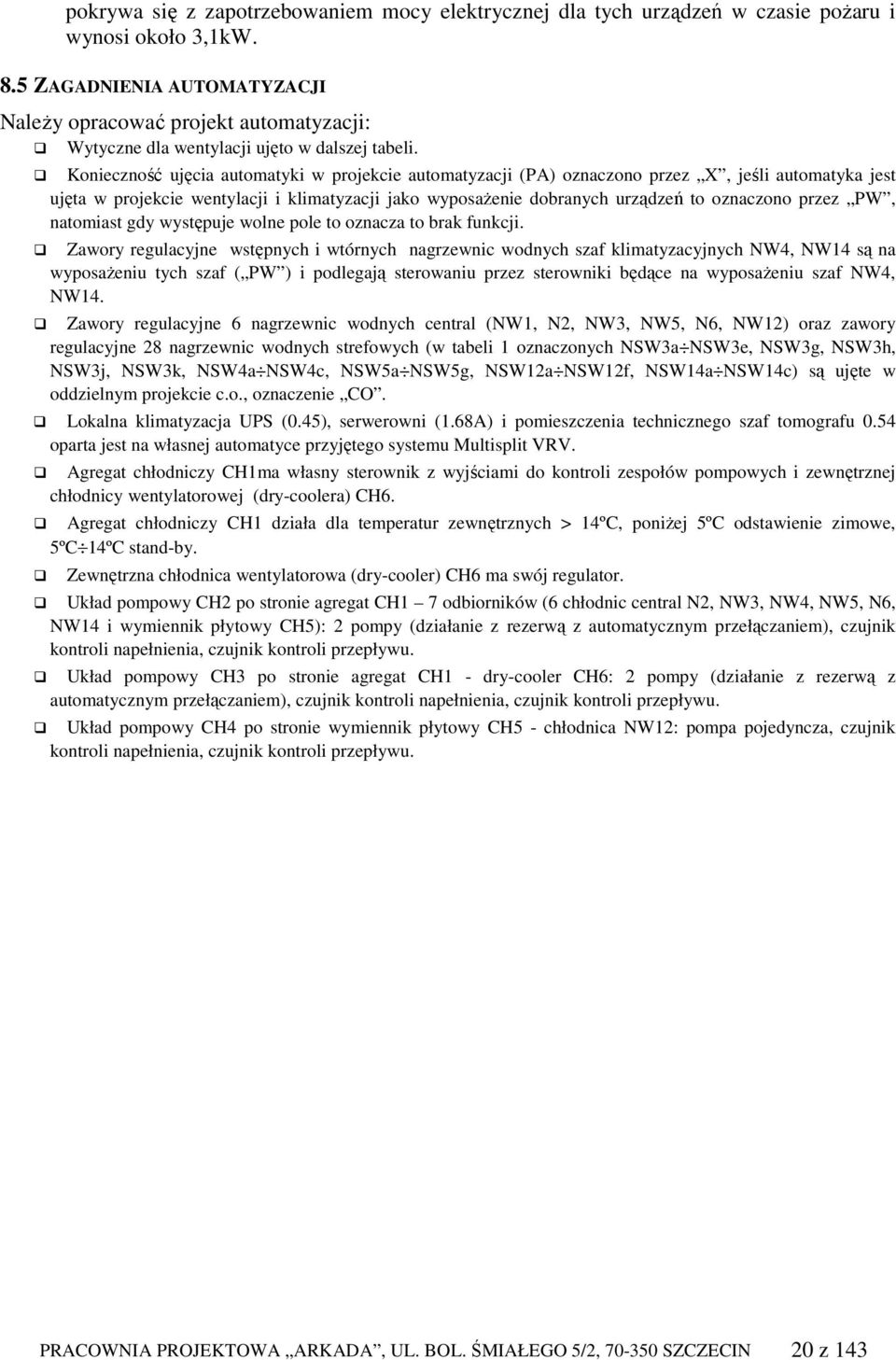

20 pokrywa się z zapotrzebowaniem mocy elektrycznej dla tych urządzeń w czasie poŝaru i wynosi około 3,1kW. 8.5 ZAGADNIENIA AUTOMATYZACJI NaleŜy opracować projekt automatyzacji: Wytyczne dla wentylacji ujęto w dalszej tabeli. Konieczność ujęcia automatyki w projekcie automatyzacji (PA) oznaczono przez X, jeśli automatyka jest ujęta w projekcie wentylacji i klimatyzacji jako wyposaŝenie dobranych urządzeń to oznaczono przez PW, natomiast gdy występuje wolne pole to oznacza to brak funkcji. Zawory regulacyjne wstępnych i wtórnych nagrzewnic wodnych szaf klimatyzacyjnych NW4, NW14 są na wyposaŝeniu tych szaf ( PW ) i podlegają sterowaniu przez sterowniki będące na wyposaŝeniu szaf NW4, NW14. Zawory regulacyjne 6 nagrzewnic wodnych central (NW1, N2, NW3, NW5, N6, NW12) oraz zawory regulacyjne 28 nagrzewnic wodnych strefowych (w tabeli 1 oznaczonych NSW3a NSW3e, NSW3g, NSW3h, NSW3j, NSW3k, NSW4a NSW4c, NSW5a NSW5g, NSW12a NSW12f, NSW14a NSW14c) są ujęte w oddzielnym projekcie c.o., oznaczenie CO. Lokalna klimatyzacja UPS (0.45), serwerowni (1.68A) i pomieszczenia technicznego szaf tomografu 0.54 oparta jest na własnej automatyce przyjętego systemu Multisplit VRV. Agregat chłodniczy CH1ma własny sterownik z wyjściami do kontroli zespołów pompowych i zewnętrznej chłodnicy wentylatorowej (dry-coolera) CH6. Agregat chłodniczy CH1 działa dla temperatur zewnętrznych > 14ºC, poniŝej 5ºC odstawienie zimowe, 5ºC 14ºC stand-by. Zewnętrzna chłodnica wentylatorowa (dry-cooler) CH6 ma swój regulator. Układ pompowy CH2 po stronie agregat CH1 7 odbiorników (6 chłodnic central N2, NW3, NW4, NW5, N6, NW14 i wymiennik płytowy CH5): 2 pompy (działanie z rezerwą z automatycznym przełączaniem), czujnik kontroli napełnienia, czujnik kontroli przepływu. Układ pompowy CH3 po stronie agregat CH1 - dry-cooler CH6: 2 pompy (działanie z rezerwą z automatycznym przełączaniem), czujnik kontroli napełnienia, czujnik kontroli przepływu. Układ pompowy CH4 po stronie wymiennik płytowy CH5 - chłodnica NW12: pompa pojedyncza, czujnik kontroli napełnienia, czujnik kontroli przepływu. PRACOWNIA PROJEKTOWA ARKADA, UL. BOL. ŚMIAŁEGO 5/2, SZCZECIN 20 z 143

21 FUNKCJA Układ wentylacji NW1 N2 W2 NW3 NW4 NW5 N6 W6, W7, W8, W9, W10 W11 NW12 N13 W13 NW14 Sterownik X X X PW X X X PW SprzęŜone działanie nawiewu i wywiewu X W2 X PW X W6 X W13 X PW SprzęŜenia między centralami NW5 NW4 SprzęŜenia z nagrzewnicami strefowymi X X X X X - ilość nagrzewnic strefowych (w nawiasie udział nagrzewnic elektrycznych) 11(1) 3 8(1) 6 3 SprzęŜenia z elektrycznymi nawilŝaczami parowymi X X X X Sygnał z centrali ppoŝ. o poŝarze (znak to odstawienie, znak + to załączenie) X- X- X- X- X- X- X- X- X- X- X+ X+ X- Zasilanie awaryjne (uwaga 1) (1) X (1) Sterowanie wg temperatury nawiewu (uwaga 2) X X X X X X Sterowanie wg temperatury wywiewu X Sterowanie wg temperatury pomieszczenia (w nawiasie nr pomieszczenia) X (0.57) 2-połoŜeniowy siłownik przepustnicy nawiewu X X X PW X X X X PW 2-połoŜeniowy siłownik przepustnicy wywiewu X X X PW X X PW 2-połoŜeniowy siłownik przepustnicy - inne PW PW Kontrola zabrudzenia filtra wstępnego nawiewu X X X PW X X X PW Kontrola zabrudzenia filtra wtórnego nawiewu X X X PW X X PW Kontrola zabrudzenia filtra wywiewu X X PW X X PW Regulacja napięciowa wentylatora dla regulacji wstępnej X X PW PW Regulacja falownikowa wentylatora nawiewnego dla regulacji wstępnej X X Regulacja falownikowa wentylatora nawiewnego w funkcji spręŝu dysp. X PW X PW Regulacja falownikowa wentylatora wywiewnego dla regulacji wstępnej X X Regulacja falownikowa wentylatora wywiewnego w funkcji spręŝu dysp. X PW X PW PRACOWNIA PROJEKTOWA ARKADA, UL. BOL. ŚMIAŁEGO 5/2, SZCZECIN 21 z 143
