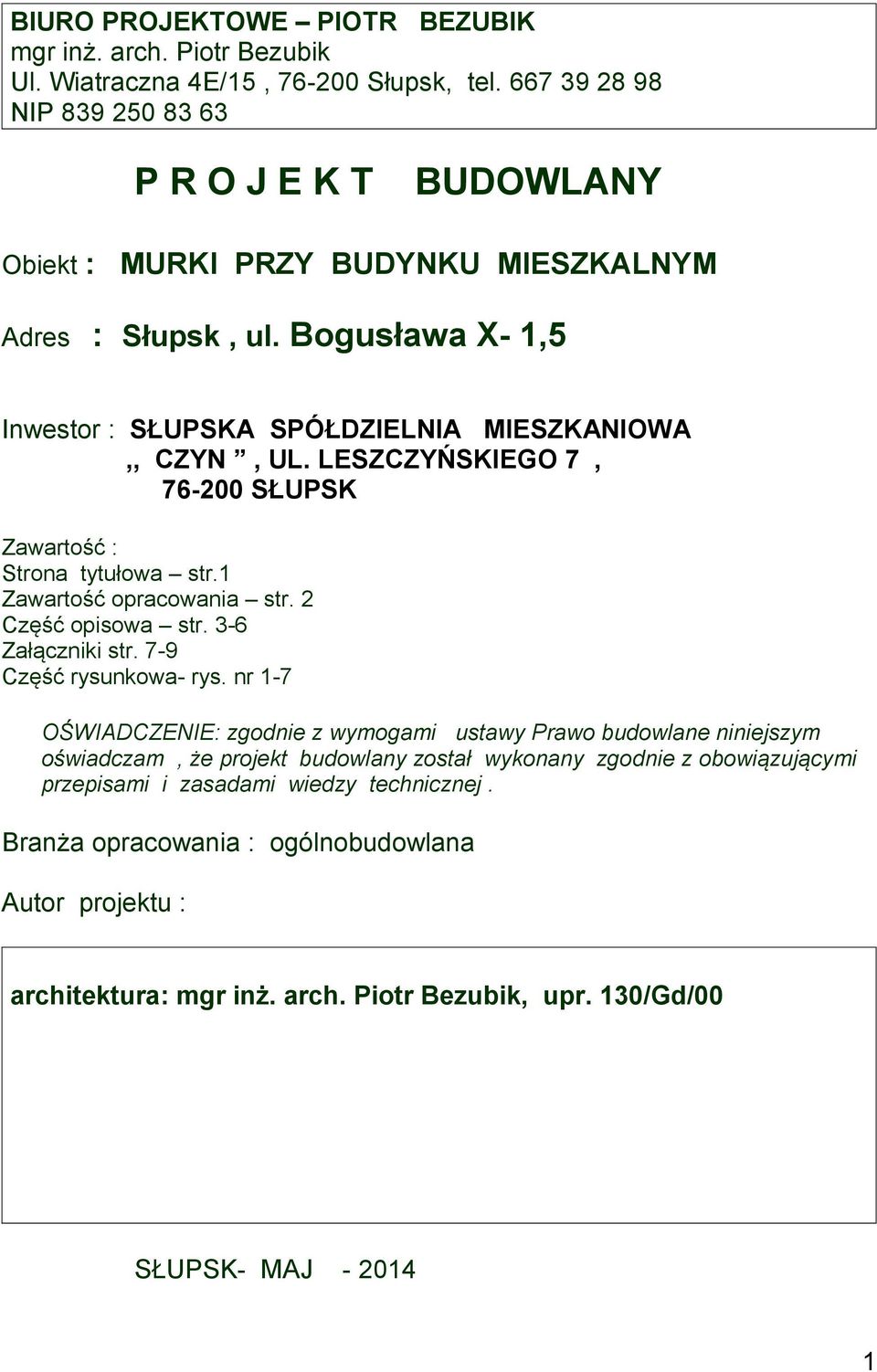

1 BIURO PROJEKTOWE PIOTR BEZUBIK mgr inż. arch. Piotr Bezubik Ul. Wiatraczna 4E/15, Słupsk, tel NIP P R O J E K T BUDOWLANY Obiekt : MURKI PRZY BUDYNKU MIESZKALNYM Adres : Słupsk, ul. Bogusława X- 1,5 Inwestor : SŁUPSKA SPÓŁDZIELNIA MIESZKANIOWA,, CZYN, UL. LESZCZYŃSKIEGO 7, SŁUPSK Zawartość : Strona tytułowa str.1 Zawartość opracowania str. 2 Część opisowa str. 3-6 Załączniki str. 7-9 Część rysunkowa- rys. nr 1-7 OŚWIADCZENIE: zgodnie z wymogami ustawy Prawo budowlane niniejszym oświadczam, że projekt budowlany został wykonany zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. Branża opracowania : ogólnobudowlana Autor projektu : architektura: mgr inż. arch. Piotr Bezubik, upr. 130/Gd/00 SŁUPSK- MAJ

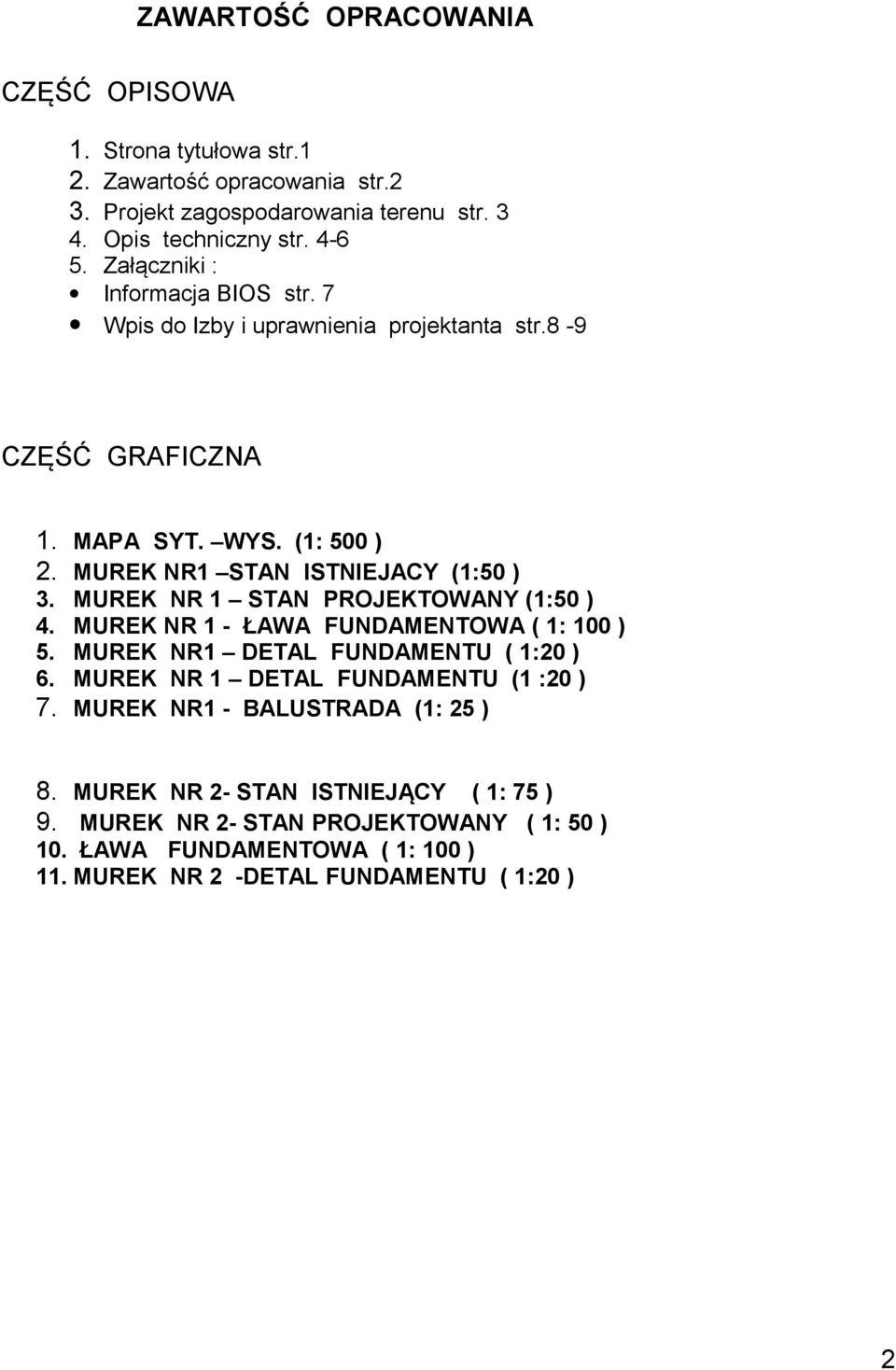

2 ZAWARTOŚĆ OPRACOWANIA CZĘŚĆ OPISOWA 1. Strona tytułowa str.1 2. Zawartość opracowania str.2 3. Projekt zagospodarowania terenu str Opis techniczny str Załączniki : Informacja BIOS str. 7 Wpis do Izby i uprawnienia projektanta str.8-9 CZĘŚĆ GRAFICZNA 1. MAPA SYT. WYS. (1: 500 ) 2. MUREK NR1 STAN ISTNIEJACY (1:50 ) 3. MUREK NR 1 STAN PROJEKTOWANY (1:50 ) 4. MUREK NR 1 - ŁAWA FUNDAMENTOWA ( 1: 100 ) 5. MUREK NR1 DETAL FUNDAMENTU ( 1:20 ) 6. MUREK NR 1 DETAL FUNDAMENTU (1 :20 ) 7. MUREK NR1 - BALUSTRADA (1: 25 ) 8. MUREK NR 2- STAN ISTNIEJĄCY ( 1: 75 ) 9. MUREK NR 2- STAN PROJEKTOWANY ( 1: 50 ) 10. ŁAWA FUNDAMENTOWA ( 1: 100 ) 11. MUREK NR 2 -DETAL FUNDAMENTU ( 1:20 ) 2

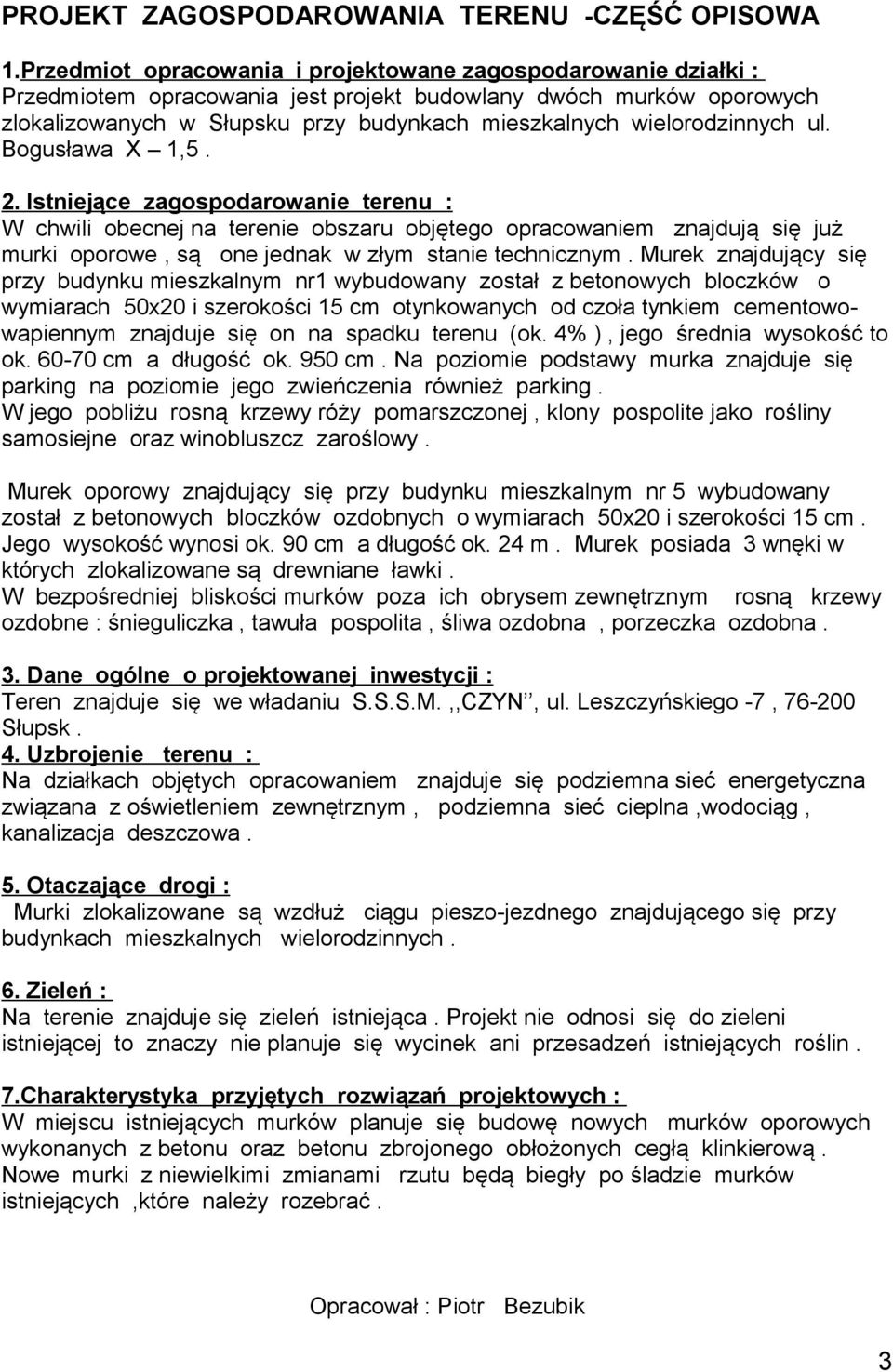

3 PROJEKT ZAGOSPODAROWANIA TERENU -CZĘŚĆ OPISOWA 1.Przedmiot opracowania i projektowane zagospodarowanie działki : Przedmiotem opracowania jest projekt budowlany dwóch murków oporowych zlokalizowanych w Słupsku przy budynkach mieszkalnych wielorodzinnych ul. Bogusława X 1,5. 2. Istniejące zagospodarowanie terenu : W chwili obecnej na terenie obszaru objętego opracowaniem znajdują się już murki oporowe, są one jednak w złym stanie technicznym. Murek znajdujący się przy budynku mieszkalnym nr1 wybudowany został z betonowych bloczków o wymiarach 50x20 i szerokości 15 cm otynkowanych od czoła tynkiem cementowowapiennym znajduje się on na spadku terenu (ok. 4% ), jego średnia wysokość to ok cm a długość ok. 950 cm. Na poziomie podstawy murka znajduje się parking na poziomie jego zwieńczenia również parking. W jego pobliżu rosną krzewy róży pomarszczonej, klony pospolite jako rośliny samosiejne oraz winobluszcz zaroślowy. Murek oporowy znajdujący się przy budynku mieszkalnym nr 5 wybudowany został z betonowych bloczków ozdobnych o wymiarach 50x20 i szerokości 15 cm. Jego wysokość wynosi ok. 90 cm a długość ok. 24 m. Murek posiada 3 wnęki w których zlokalizowane są drewniane ławki. W bezpośredniej bliskości murków poza ich obrysem zewnętrznym rosną krzewy ozdobne : śnieguliczka, tawuła pospolita, śliwa ozdobna, porzeczka ozdobna. 3. Dane ogólne o projektowanej inwestycji : Teren znajduje się we władaniu S.S.S.M.,,CZYN, ul. Leszczyńskiego -7, Słupsk. 4. Uzbrojenie terenu : Na działkach objętych opracowaniem znajduje się podziemna sieć energetyczna związana z oświetleniem zewnętrznym, podziemna sieć cieplna,wodociąg, kanalizacja deszczowa. 5. Otaczające drogi : Murki zlokalizowane są wzdłuż ciągu pieszo-jezdnego znajdującego się przy budynkach mieszkalnych wielorodzinnych. 6. Zieleń : Na terenie znajduje się zieleń istniejąca. Projekt nie odnosi się do zieleni istniejącej to znaczy nie planuje się wycinek ani przesadzeń istniejących roślin. 7.Charakterystyka przyjętych rozwiązań projektowych : W miejscu istniejących murków planuje się budowę nowych murków oporowych wykonanych z betonu oraz betonu zbrojonego obłożonych cegłą klinkierową. Nowe murki z niewielkimi zmianami rzutu będą biegły po śladzie murków istniejących,które należy rozebrać. Opracował : Piotr Bezubik 3

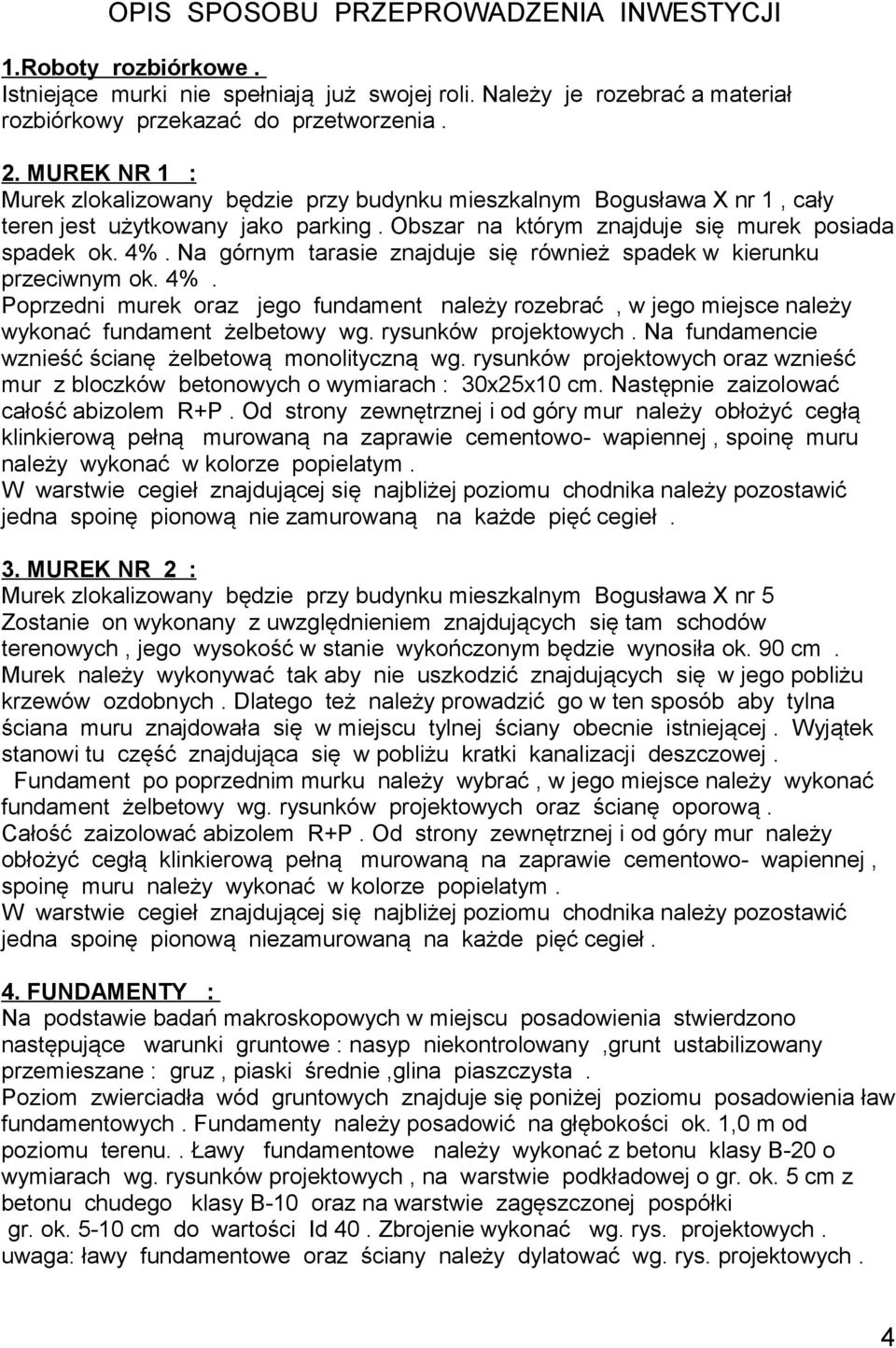

4 OPIS SPOSOBU PRZEPROWADZENIA INWESTYCJI 1.Roboty rozbiórkowe. Istniejące murki nie spełniają już swojej roli. Należy je rozebrać a materiał rozbiórkowy przekazać do przetworzenia. 2. MUREK NR 1 : Murek zlokalizowany będzie przy budynku mieszkalnym Bogusława X nr 1, cały teren jest użytkowany jako parking. Obszar na którym znajduje się murek posiada spadek ok. 4%. Na górnym tarasie znajduje się również spadek w kierunku przeciwnym ok. 4%. Poprzedni murek oraz jego fundament należy rozebrać, w jego miejsce należy wykonać fundament żelbetowy wg. rysunków projektowych. Na fundamencie wznieść ścianę żelbetową monolityczną wg. rysunków projektowych oraz wznieść mur z bloczków betonowych o wymiarach : 30x25x10 cm. Następnie zaizolować całość abizolem R+P. Od strony zewnętrznej i od góry mur należy obłożyć cegłą klinkierową pełną murowaną na zaprawie cementowo- wapiennej, spoinę muru należy wykonać w kolorze popielatym. W warstwie cegieł znajdującej się najbliżej poziomu chodnika należy pozostawić jedna spoinę pionową nie zamurowaną na każde pięć cegieł. 3. MUREK NR 2 : Murek zlokalizowany będzie przy budynku mieszkalnym Bogusława X nr 5 Zostanie on wykonany z uwzględnieniem znajdujących się tam schodów terenowych, jego wysokość w stanie wykończonym będzie wynosiła ok. 90 cm. Murek należy wykonywać tak aby nie uszkodzić znajdujących się w jego pobliżu krzewów ozdobnych. Dlatego też należy prowadzić go w ten sposób aby tylna ściana muru znajdowała się w miejscu tylnej ściany obecnie istniejącej. Wyjątek stanowi tu część znajdująca się w pobliżu kratki kanalizacji deszczowej. Fundament po poprzednim murku należy wybrać, w jego miejsce należy wykonać fundament żelbetowy wg. rysunków projektowych oraz ścianę oporową. Całość zaizolować abizolem R+P. Od strony zewnętrznej i od góry mur należy obłożyć cegłą klinkierową pełną murowaną na zaprawie cementowo- wapiennej, spoinę muru należy wykonać w kolorze popielatym. W warstwie cegieł znajdującej się najbliżej poziomu chodnika należy pozostawić jedna spoinę pionową niezamurowaną na każde pięć cegieł. 4. FUNDAMENTY : Na podstawie badań makroskopowych w miejscu posadowienia stwierdzono następujące warunki gruntowe : nasyp niekontrolowany,grunt ustabilizowany przemieszane : gruz, piaski średnie,glina piaszczysta. Poziom zwierciadła wód gruntowych znajduje się poniżej poziomu posadowienia ław fundamentowych. Fundamenty należy posadowić na głębokości ok. 1,0 m od poziomu terenu.. Ławy fundamentowe należy wykonać z betonu klasy B-20 o wymiarach wg. rysunków projektowych, na warstwie podkładowej o gr. ok. 5 cm z betonu chudego klasy B-10 oraz na warstwie zagęszczonej pospółki gr. ok cm do wartości Id 40. Zbrojenie wykonać wg. rys. projektowych. uwaga: ławy fundamentowe oraz ściany należy dylatować wg. rys. projektowych. 4

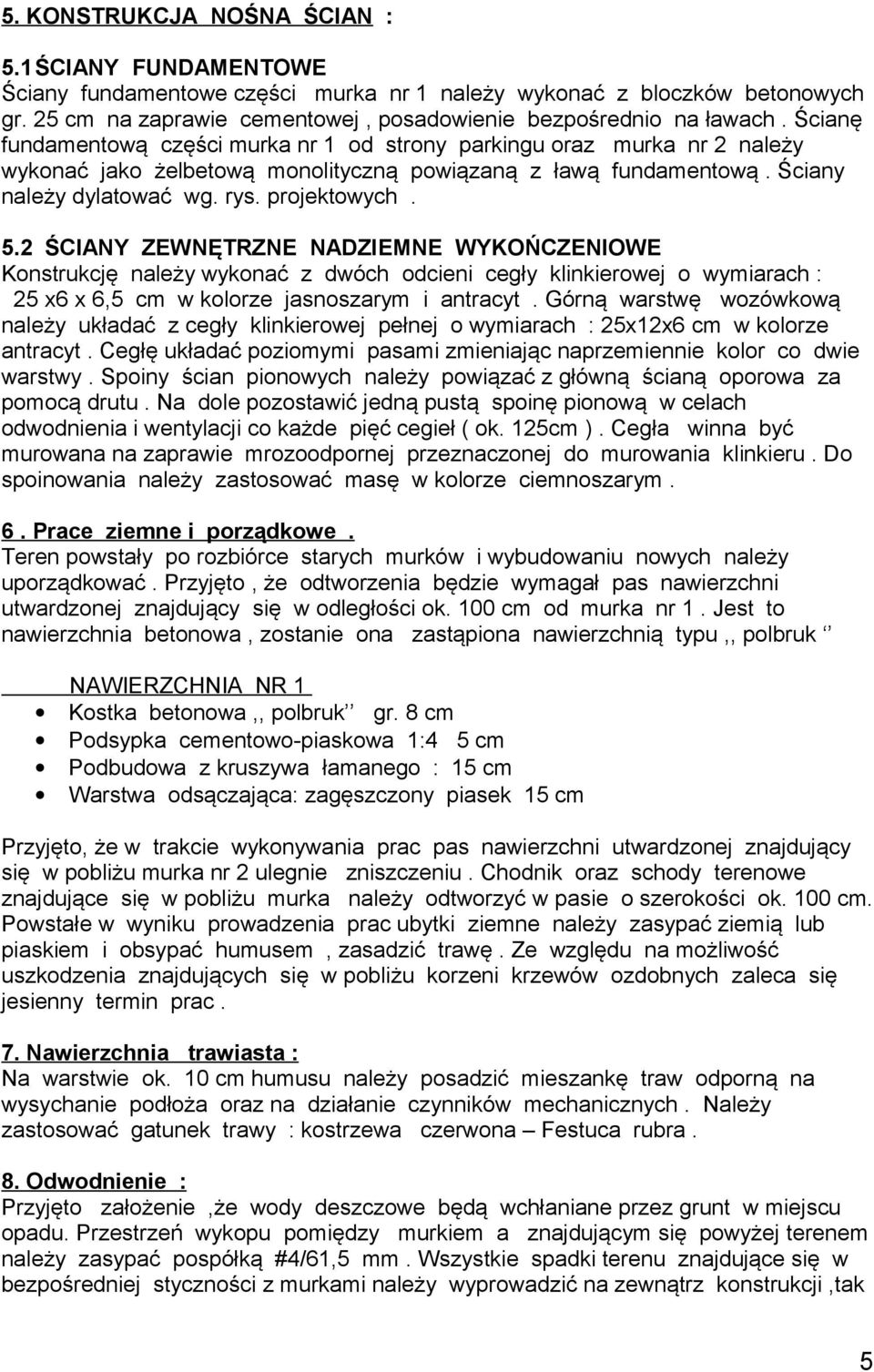

5 5. KONSTRUKCJA NOŚNA ŚCIAN : 5.1ŚCIANY FUNDAMENTOWE Ściany fundamentowe części murka nr 1 należy wykonać z bloczków betonowych gr. 25 cm na zaprawie cementowej, posadowienie bezpośrednio na ławach. Ścianę fundamentową części murka nr 1 od strony parkingu oraz murka nr 2 należy wykonać jako żelbetową monolityczną powiązaną z ławą fundamentową. Ściany należy dylatować wg. rys. projektowych. 5.2 ŚCIANY ZEWNĘTRZNE NADZIEMNE WYKOŃCZENIOWE Konstrukcję należy wykonać z dwóch odcieni cegły klinkierowej o wymiarach : 25 x6 x 6,5 cm w kolorze jasnoszarym i antracyt. Górną warstwę wozówkową należy układać z cegły klinkierowej pełnej o wymiarach : 25x12x6 cm w kolorze antracyt. Cegłę układać poziomymi pasami zmieniając naprzemiennie kolor co dwie warstwy. Spoiny ścian pionowych należy powiązać z główną ścianą oporowa za pomocą drutu. Na dole pozostawić jedną pustą spoinę pionową w celach odwodnienia i wentylacji co każde pięć cegieł ( ok. 125cm ). Cegła winna być murowana na zaprawie mrozoodpornej przeznaczonej do murowania klinkieru. Do spoinowania należy zastosować masę w kolorze ciemnoszarym. 6. Prace ziemne i porządkowe. Teren powstały po rozbiórce starych murków i wybudowaniu nowych należy uporządkować. Przyjęto, że odtworzenia będzie wymagał pas nawierzchni utwardzonej znajdujący się w odległości ok. 100 cm od murka nr 1. Jest to nawierzchnia betonowa, zostanie ona zastąpiona nawierzchnią typu,, polbruk NAWIERZCHNIA NR 1 Kostka betonowa,, polbruk gr. 8 cm Podsypka cementowo-piaskowa 1:4 5 cm Podbudowa z kruszywa łamanego : 15 cm Warstwa odsączająca: zagęszczony piasek 15 cm Przyjęto, że w trakcie wykonywania prac pas nawierzchni utwardzonej znajdujący się w pobliżu murka nr 2 ulegnie zniszczeniu. Chodnik oraz schody terenowe znajdujące się w pobliżu murka należy odtworzyć w pasie o szerokości ok. 100 cm. Powstałe w wyniku prowadzenia prac ubytki ziemne należy zasypać ziemią lub piaskiem i obsypać humusem, zasadzić trawę. Ze względu na możliwość uszkodzenia znajdujących się w pobliżu korzeni krzewów ozdobnych zaleca się jesienny termin prac. 7. Nawierzchnia trawiasta : Na warstwie ok. 10 cm humusu należy posadzić mieszankę traw odporną na wysychanie podłoża oraz na działanie czynników mechanicznych. Należy zastosować gatunek trawy : kostrzewa czerwona Festuca rubra. 8. Odwodnienie : Przyjęto założenie,że wody deszczowe będą wchłaniane przez grunt w miejscu opadu. Przestrzeń wykopu pomiędzy murkiem a znajdującym się powyżej terenem należy zasypać pospółką #4/61,5 mm. Wszystkie spadki terenu znajdujące się w bezpośredniej styczności z murkami należy wyprowadzić na zewnątrz konstrukcji,tak 5

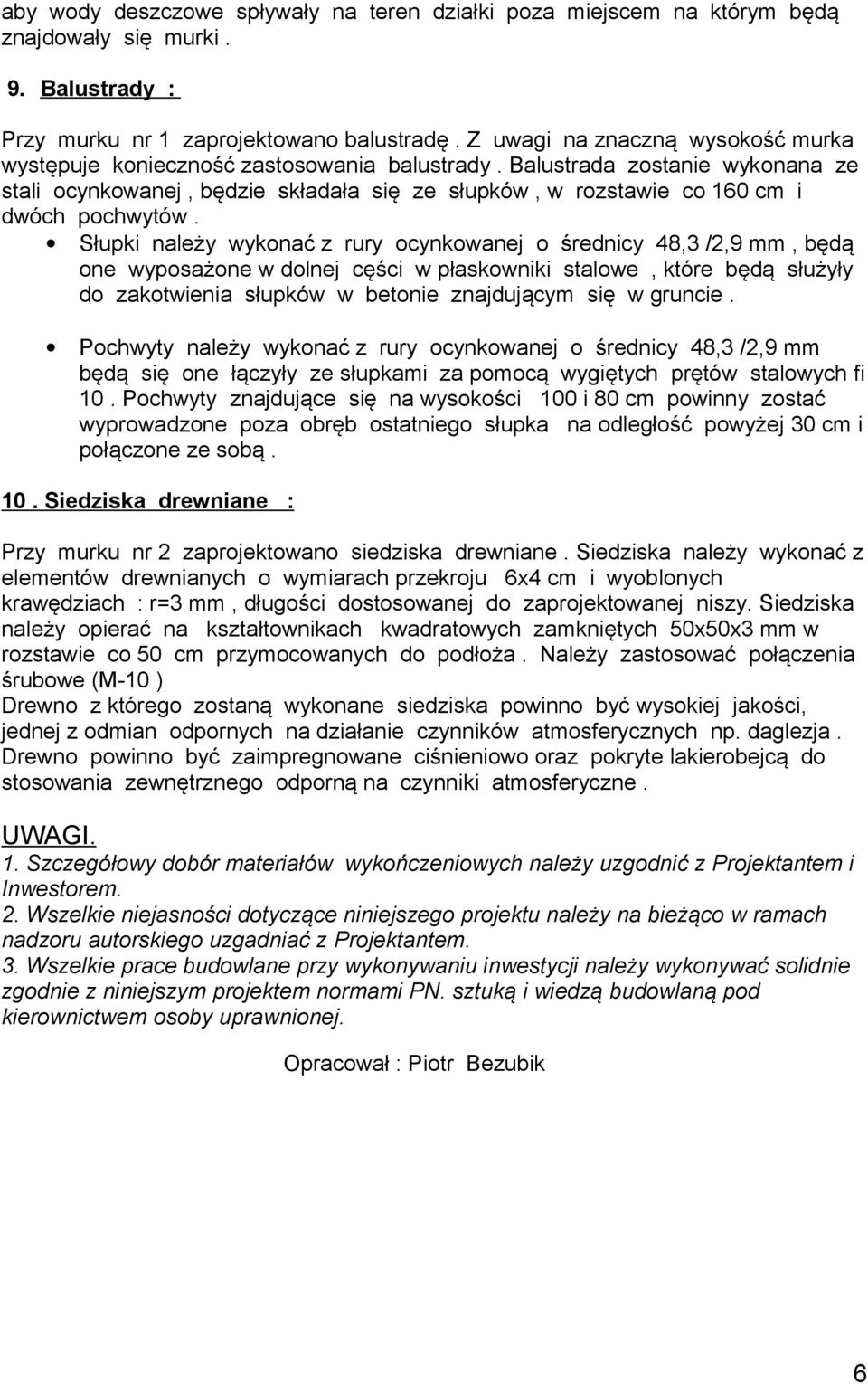

6 aby wody deszczowe spływały na teren działki poza miejscem na którym będą znajdowały się murki. 9. Balustrady : Przy murku nr 1 zaprojektowano balustradę. Z uwagi na znaczną wysokość murka występuje konieczność zastosowania balustrady. Balustrada zostanie wykonana ze stali ocynkowanej, będzie składała się ze słupków, w rozstawie co 160 cm i dwóch pochwytów. Słupki należy wykonać z rury ocynkowanej o średnicy 48,3 /2,9 mm, będą one wyposażone w dolnej cęści w płaskowniki stalowe, które będą służyły do zakotwienia słupków w betonie znajdującym się w gruncie. Pochwyty należy wykonać z rury ocynkowanej o średnicy 48,3 /2,9 mm będą się one łączyły ze słupkami za pomocą wygiętych prętów stalowych fi 10. Pochwyty znajdujące się na wysokości 100 i 80 cm powinny zostać wyprowadzone poza obręb ostatniego słupka na odległość powyżej 30 cm i połączone ze sobą. 10. Siedziska drewniane : Przy murku nr 2 zaprojektowano siedziska drewniane. Siedziska należy wykonać z elementów drewnianych o wymiarach przekroju 6x4 cm i wyoblonych krawędziach : r=3 mm, długości dostosowanej do zaprojektowanej niszy. Siedziska należy opierać na kształtownikach kwadratowych zamkniętych 50x50x3 mm w rozstawie co 50 cm przymocowanych do podłoża. Należy zastosować połączenia śrubowe (M-10 ) Drewno z którego zostaną wykonane siedziska powinno być wysokiej jakości, jednej z odmian odpornych na działanie czynników atmosferycznych np. daglezja. Drewno powinno być zaimpregnowane ciśnieniowo oraz pokryte lakierobejcą do stosowania zewnętrznego odporną na czynniki atmosferyczne. UWAGI. 1. Szczegółowy dobór materiałów wykończeniowych należy uzgodnić z Projektantem i Inwestorem. 2. Wszelkie niejasności dotyczące niniejszego projektu należy na bieżąco w ramach nadzoru autorskiego uzgadniać z Projektantem. 3. Wszelkie prace budowlane przy wykonywaniu inwestycji należy wykonywać solidnie zgodnie z niniejszym projektem normami PN. sztuką i wiedzą budowlaną pod kierownictwem osoby uprawnionej. Opracował : Piotr Bezubik 6

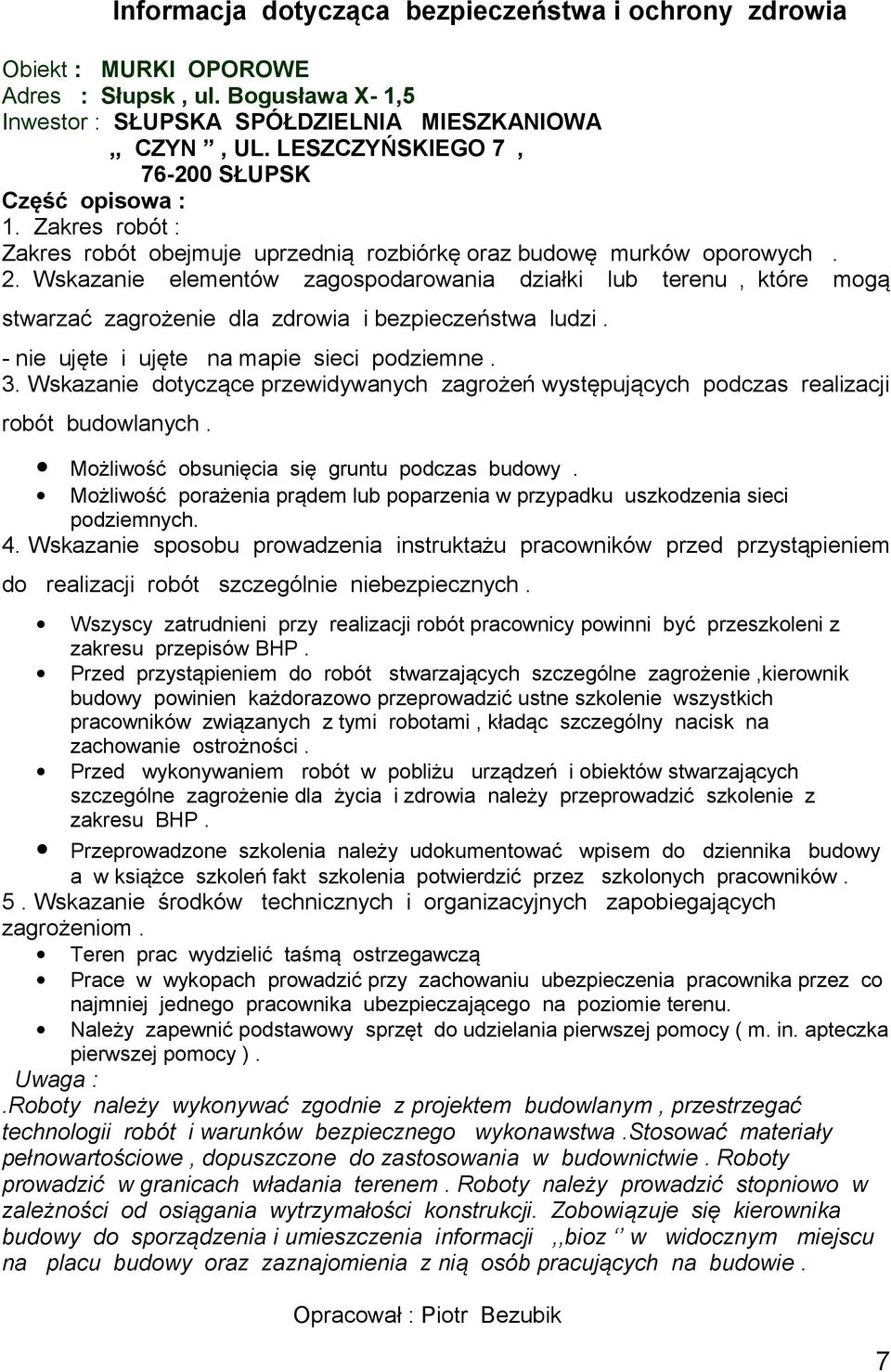

7 Informacja dotycząca bezpieczeństwa i ochrony zdrowia Obiekt : MURKI OPOROWE Adres : Słupsk, ul. Bogusława X- 1,5 Inwestor : SŁUPSKA SPÓŁDZIELNIA MIESZKANIOWA,, CZYN, UL. LESZCZYŃSKIEGO 7, SŁUPSK Część opisowa : 1. Zakres robót : Zakres robót obejmuje uprzednią rozbiórkę oraz budowę murków oporowych. 2. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie dla zdrowia i bezpieczeństwa ludzi. - nie ujęte i ujęte na mapie sieci podziemne. 3. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych. Możliwość obsunięcia się gruntu podczas budowy. Możliwość porażenia prądem lub poparzenia w przypadku uszkodzenia sieci podziemnych. 4. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Wszyscy zatrudnieni przy realizacji robót pracownicy powinni być przeszkoleni z zakresu przepisów BHP. Przed przystąpieniem do robót stwarzających szczególne zagrożenie,kierownik budowy powinien każdorazowo przeprowadzić ustne szkolenie wszystkich pracowników związanych z tymi robotami, kładąc szczególny nacisk na zachowanie ostrożności. Przed wykonywaniem robót w pobliżu urządzeń i obiektów stwarzających szczególne zagrożenie dla życia i zdrowia należy przeprowadzić szkolenie z zakresu BHP. Przeprowadzone szkolenia należy udokumentować wpisem do dziennika budowy a w książce szkoleń fakt szkolenia potwierdzić przez szkolonych pracowników. 5. Wskazanie środków technicznych i organizacyjnych zapobiegających zagrożeniom. Teren prac wydzielić taśmą ostrzegawczą Prace w wykopach prowadzić przy zachowaniu ubezpieczenia pracownika przez co najmniej jednego pracownika ubezpieczającego na poziomie terenu. Należy zapewnić podstawowy sprzęt do udzielania pierwszej pomocy ( m. in. apteczka pierwszej pomocy ). Uwaga :.Roboty należy wykonywać zgodnie z projektem budowlanym, przestrzegać technologii robót i warunków bezpiecznego wykonawstwa.stosować materiały pełnowartościowe, dopuszczone do zastosowania w budownictwie. Roboty prowadzić w granicach władania terenem. Roboty należy prowadzić stopniowo w zależności od osiągania wytrzymałości konstrukcji. Zobowiązuje się kierownika budowy do sporządzenia i umieszczenia informacji,,bioz w widocznym miejscu na placu budowy oraz zaznajomienia z nią osób pracujących na budowie. Opracował : Piotr Bezubik 7
