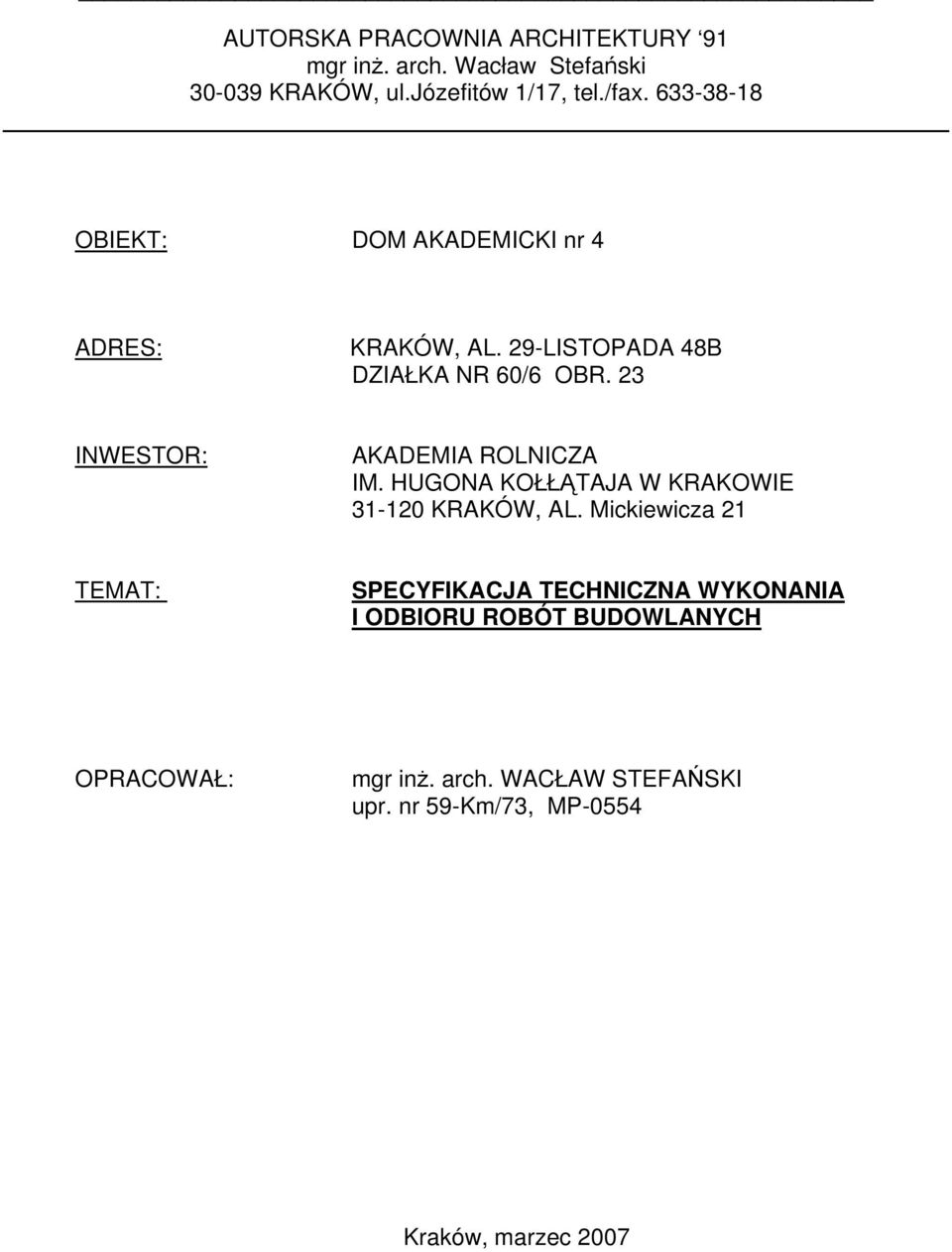

1 AUTORSKA PRACOWNIA ARCHITEKTURY 91 mgr inż. arch. Wacław Stefański KRAKÓW, ul.józefitów 1/17, tel./fax OBIEKT: DOM AKADEMICKI nr 4 ADRES: KRAKÓW, AL. 29-LISTOPADA 48B DZIAŁKA NR 60/6 OBR. 23 INWESTOR: AKADEMIA ROLNICZA IM. HUGONA KOŁŁĄTAJA W KRAKOWIE KRAKÓW, AL. Mickiewicza 21 TEMAT: SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH OPRACOWAŁ: mgr inż. arch. WACŁAW STEFAŃSKI upr. nr 59-Km/73, MP-0554 Kraków, marzec 2007

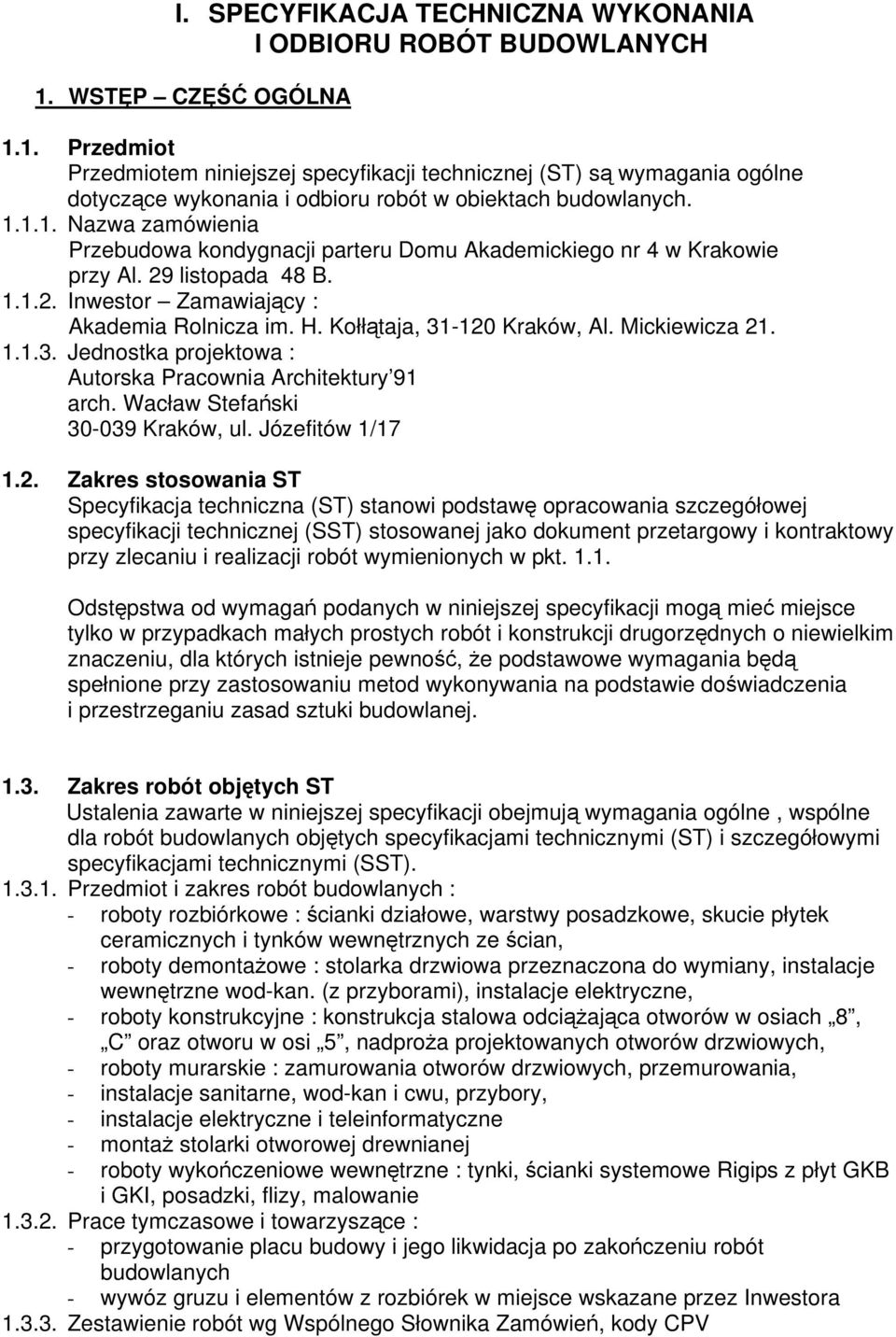

2 I. SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH 1. WSTĘP CZĘŚĆ OGÓLNA 1.1. Przedmiot Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania ogólne dotyczące wykonania i odbioru robót w obiektach budowlanych Nazwa zamówienia Przebudowa kondygnacji parteru Domu Akademickiego nr 4 w Krakowie przy Al. 29 listopada 48 B Inwestor Zamawiający : Akademia Rolnicza im. H. Kołłątaja, Kraków, Al. Mickiewicza Jednostka projektowa : Autorska Pracownia Architektury 91 arch. Wacław Stefański Kraków, ul. Józefitów 1/ Zakres stosowania ST Specyfikacja techniczna (ST) stanowi podstawę opracowania szczegółowej specyfikacji technicznej (SST) stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Odstępstwa od wymagań podanych w niniejszej specyfikacji mogą mieć miejsce tylko w przypadkach małych prostych robót i konstrukcji drugorzędnych o niewielkim znaczeniu, dla których istnieje pewność, że podstawowe wymagania będą spełnione przy zastosowaniu metod wykonywania na podstawie doświadczenia i przestrzeganiu zasad sztuki budowlanej Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji obejmują wymagania ogólne, wspólne dla robót budowlanych objętych specyfikacjami technicznymi (ST) i szczegółowymi specyfikacjami technicznymi (SST) Przedmiot i zakres robót budowlanych : - roboty rozbiórkowe : ścianki działowe, warstwy posadzkowe, skucie płytek ceramicznych i tynków wewnętrznych ze ścian, - roboty demontażowe : stolarka drzwiowa przeznaczona do wymiany, instalacje wewnętrzne wod-kan. (z przyborami), instalacje elektryczne, - roboty konstrukcyjne : konstrukcja stalowa odciążająca otworów w osiach 8, C oraz otworu w osi 5, nadproża projektowanych otworów drzwiowych, - roboty murarskie : zamurowania otworów drzwiowych, przemurowania, - instalacje sanitarne, wod-kan i cwu, przybory, - instalacje elektryczne i teleinformatyczne - montaż stolarki otworowej drewnianej - roboty wykończeniowe wewnętrzne : tynki, ścianki systemowe Rigips z płyt GKB i GKI, posadzki, flizy, malowanie Prace tymczasowe i towarzyszące : - przygotowanie placu budowy i jego likwidacja po zakończeniu robót budowlanych - wywóz gruzu i elementów z rozbiórek w miejsce wskazane przez Inwestora Zestawienie robót wg Wspólnego Słownika Zamówień, kody CPV

3 Roboty ogólnobudowlane : przygotowanie terenu pod budowę roboty rozbiórkowe roboty murarskie wznoszenie konstrukcji ze stali konstrukcyjnej montaż stolarki otworowej ścianki z płyt GK tynkowanie pokrywanie ścian i posadzek z płytek ceramicznych wykładzina elastyczna podłóg roboty malarskie wewnętrzne Roboty instalacyjne : roboty instalacyjne wody zimnej i ciepłej roboty instalacyjne kanalizacji sanitarnej roboty instalacyjne elektrycznych wewnętrznych i teleinformatycznych 1.4. Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania i zgodność ze Specyfikacją Techniczną oraz poleceniami Inspektorów Nadzoru wyznaczonych przez Inwestora Przekazanie terenu budowy Zamawiający przekaże Wykonawcy teren budowy w terminie zgodnie z umową. 2. MATERIAŁY Ogólne wymagania dotyczące materiałów Wszystkie materiały zastosowane do realizacji robót powinny odpowiadać, co do jakości wymogom wyrobów dopuszczonych do obrotu i stosowania w budownictwie, określonym w art. 10 ustawy prawo Budowlane, wymaganiom przedmiarów robót oraz wymaganiom specyfikacji istotnych warunków zamówienia. Na każde żądanie Zamawiającego (Inspektora Nadzoru - posiadającego uprawnienia do prowadzenia i nadzorowania w zakresie robót budowlanych, Inspektora Nadzoru - posiadającego uprawnienia do prowadzenia i nadzorowania w zakresie robót sanitarnych oraz Inspektora Nadzoru - posiadającego uprawnienia do prowadzenia i nadzorowania w zakresie robót elektrycznych) Wykonawca obowiązany jest okazać w stosunku do wskazanych materiałów : certyfikat na znak bezpieczeństwa, deklaracje zgodności lub certyfikat zgodności z obowiązującą normą lub aprobatą techniczną. Wszystkie materiały i urządzenia użyte do wykonania zadania muszą posiadać świadectwa dopuszczenia do obrotu i stosowania w budownictwie, a przy ich stosowaniu muszą być spełnione zasady określone w załącznikach do tych dokumentów.

4 3. SPRZĘT Do wykonania robót Wykonawca jest zobowiązany zastosować sprzęt i maszyny właściwe dla danego rodzaju robót, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Nakłady pracy sprzętu winny wynikać z katalogów nakładów rzeczowych, z uwzględnieniem założeń ogólnych i szczegółowych. Sprzęt, maszyny, urządzenia i narzędzia nie gwarantujące zachowania warunków umowy nie zostaną dopuszczone do robót przez Inspektorów Nadzoru. 4. TRANSPORT Środki transportu technologicznego i zewnętrznego winny być dobrane przy uwzględnieniu przeciętnej organizacji pracy. 5. WYKONYWANIE ROBÓT OGÓLNOBUDOWLANYCH Zakres zadania obejmuje : Wykonanie przebudowy kondygnacji parteru Domu Akademickiego nr 4 Akademii Rolniczej w Krakowie administracyjne i mieszkaniowe. Prace remontowe obejmują zakres robót zgodny z przedmiarami. Wykonywanie robót w zakresie branży budowlanej obejmuje : 5.1. Roboty rozbiórkowe i demontażowe - rozbiórka ścianek działowych z cegły w zakresie projektowanych zmian podziału pomieszczeń - wykucie ościeżnic i demontaż skrzydeł drzwiowych - rozebranie warstw posadzkowych do poziomu konstrukcji stropu. UWAGA: w przypadku stwierdzenia różnic poziomów posadzek po wyburzeniu ścianek działowych, poziomy ujednolicić przez uzupełnienie wylewką samopoziomującą. - wykonanie otworów drzwiowych lub ich poszerzenie w istn. ścianach zgodnie z projektowanymi wymiarami - skucie istniejącej glazury i tynków wewnętrznych ścian - demontaż części instalacji sanitarnych i elektrycznych - odkrywki i sprawdzenie drożności oraz zasięgu wszystkich istniejących przewodów wentylacji grawitacyjnej - usunięcie i wywóz gruzu i elementów zdemontowanych 5.2. Roboty konstrukcyjne i montażowe - zamurowania likwidowanych otworów w ścianach nośnych: cegła pełna grub. 12cm - nadproża projektowanych otworów drzwiowych w istn. ścianach konstrukcyjnych z wypełnieniem zaprawą i otynkowaniem na podwójnej siatce Rabitza : otwór w osi x 206cm - wykonanie stalowej ramy : rygiel ramy 2x dwuteownik 220, słup środkowy z HEB

5 180, słupy skrajne z 2 kątowników 150x100x10 (PB konstrukcji rys. nr 1) otwory w osiach 8, C - 102x206cm - wykonanie stalowej ramy rygiel z 2 kątowników 150x100x10, słupy ramy 2 kątowniki 150x100x10 ( PB konstrukcji rys. nr 2) - zamurowania likwidowanych otworów drzwiowych w istn. ścianach murowanych: cegła kratówka gr. 12cm - wykonanie bruzd pionów wod-kan i c.o Roboty wykończeniowe - tynki: cementowo-wapienne jako uzupełnienie istniejących po zamurowaniach i przemurowaniach - ścianki działowe: systemowe Rigips typ grub. 10,0 cm z podwójnym poszyciem płytami GKI w pom. 1.21,1.27,1.31,1.35,1.39,1.43, 1.47,1.51 oraz GKB w pom. pozostałych, z wypełnieniem wełną mineralną izolacją akustyczną. - posadzki: wykładzina dywanowa, pcv na wylewce samopoziomującej i płytki ceramiczne antypoślizgowe wg zestawień na rzutach i opisów na przekrojach - flizy: do wys w pom. 1.27,1.31,1.35,1.39,1.43,1.47,1.51 fartuch przy umywalce w pom. 1.7, malowanie: farbą emulsyjną koloru białego - stolarka drzwiowa drewniana systemowa: wg zestawienia rys. nr Warunki wykonywania robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z Umową oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z przedmiarami robót oraz poleceniami Inspektorów Nadzoru. Wszystkie roboty instalacyjne należy wykonywać wg "Warunków technicznych wykonania i odbioru robót budowlano - montażowych oraz obowiązujących norm. Ustanowienie Kierownika Budowy z uprawnieniami budowlanymi do kierowania robotami w specjalności konstrukcyjno - budowlanej posiadającego aktualne zaświadczenie o przynależności do OIIB, kierownika robót z uprawnieniami budowlanymi do kierowania robotami w zakresie instalacji sanitarnych, posiadającego aktualne zaświadczenie o przynależności do OIIB, oraz kierownika robót z uprawnieniami budowlanymi do kierowania robót w zakresie instalacji elektrycznych, posiadającego zaświadczenia kwalifikacyjne D oraz aktualne zaświadczenie o przynależności do OIIB. Przebudowa prowadzona będzie w obiekcie czynnym i do Wykonawcy będzie należało zabezpieczenie pomieszczeń remontowanych dla uniknięcia zabrudzenia całego obiektu. Przed złożeniem oferty, Oferent zobowiązany jest zapoznać się z obiektem i zgłosić ewentualne uwagi.

6 6. ODBIÓR I ROZLICZENIE ROBÓT Odbiór robót Roboty zanikające należy zgłaszać do odbioru inspektorskiego. Warunkiem przystąpienia do odbioru końcowego będzie zakończenie robót, potwierdzenie pisemne do zamawiającego oraz przedłożenie kompletu dokumentów odbiorowych. Termin realizacji robót : zgodnie z umową.
