1 OPIS TECHNICZNY do projektu instalacji wentylacji i klimatyzacji. w modernizowanym i remontowanym budynko\u dydaktycznego F dla potrzeb Instytutu Ochrony Zdrowia etap II, PWSZ w Pile ul. Podchorążych 10 dz. Nr PODSTAWA OPRACOWANIA 1.1 Zlecenie inwestora 1.2 Plan sytuacyjno- wysokościowy 1.3 Projekty architektoniczno - budowlane 1.4 Uzgodnienia międzybranżowe 1.5 Obowiązujące normy i przepisy 2. ZAKRES OPRACOWANIA Projekt obejmuje instalacje sanitarne : wod.- kan.,gaz i c.w.,c.o. oraz wentylację mechaniczną. 3. INSTALACJA WODY ZIMNEJ I C.W. Instalacja wody zimnej i c.w. zasilana będzie z istniejącej instalacji wody zimnej i c.w. wykonanej w I etapie. Poziom instalacji wody zimnej oraz podejścia do hydrantów p.poż. należy wykonać z rur stalowych ocynkowanych wg PN-H / Rurociągi łączone będą przy pomocy typowych kształtek. Szafkę hydrantową do zaworu p.poż 25mm umieścić przy wejściu na klatkę schodową.. Przewody rozprowadzające do sanitariatów i przyborów należy prowadzić w posadzce ze spadkiem 0.3% i wykonać z rur polietylenowych łączonych przy pomocy kształtek systemowych lub stalowych ocynkowanych. Rury układać w karbowanych otulinach, gałązki prowadzić w bruzdach pionowych i poziomych.podejścia do umywalek wykonać jako podejścia do baterii stojących. Przed zamurowaniem bruzd a po próbie ciśnieniowej przewody wody zimnej i c.w. owinąć otuliną z pianki poliuretanowej gr.20mm. Piony i poziomy izolować otulinami z pianki poliuretanowej gr.30mm. Jako armaturę odcinającą montować zawory kulowe gwintowane Instalację poddać próbie ciśnieniowej 0,6 MPa (6,0 at) po uprzednim przepłukaniu i dezynfekcji. 4. INSTALACJA KANALIZACJI SANITARNEJ Instalację kanalizacji sanitarnej włączyć do istniejących,wykonanych w I etapie poziomów. część poziomów oraz piony i podejścia wykonać z rur P.V.C. Piony kanalizacyjne i odpływy od przyborów wykonać w bruzdach z rur i kształtek P.V.C. wg PN-67/c 8093 łączonych kielichowo. Piony wyposażone są w czyszczaki rewizyjne a nad dachem w rury wywiewne.

2 Urządzenia sanitarne zamontować w n/w standardzie: - ustępy typu kompakt - umywalki ceramiczne z "półnogą" Istniejącą kanalizację sanitarną należy przeczyścić oraz przepłukać. 5. INSTALACJA C.O. Zaprojektowano instalację c.o. wodno-pompową w układzie rozdzielaczowym o parametrach czynnika grzejnego 80/60 C. Instalacja c.o. włączona będzie do istniejącej wykonanej w I etapie i zasilać będzie grzejniki oraz nagrzewnice central wentylacyjnych. Jako elementy grzejne zaprojektowano grzejniki stalowe. Przed każdym grzejnikiem należy zamontować głowicę termostatyczną na zasilaniu i trójnik regulacyjny kątowy ( do podłączenia od ściany) na powrocie. Instalację projektuje się z rur stalowych do rozdzielaczy i nagrzewnic, od rozdzielaczy z rur polietylenowych. Rury winne być przeznaczone do pracy w instalacjach centralnego ogrzewania przy maksymalnych temperaturach roboczych 95 C i ciśnieniu 6.0 bar. Rury układać w karbowanych otulinach. Instalacja została wyregulowana za pomocą nastaw zaworów termostatycznych. Nastawy wykonać wg projektu podstawowego.przewody zakryć po wykonaniu próby ciśnieniowej. Izolację rur wykonać otulinami z pianki poliuretanowej gr. 30 mm. Odpowietrzenie instalacji zaprojektowano poprzez zawory odpowietrzające i odpowietrzniki przy grzejnikach.całą instalację poddać próbie ciśnieniowej 0,5 MPa oraz po przepłukaniu,próbie na gorąco z dokonaniem regulacji. 6.WENTYLACJA MECHANICZNA 6.1. ZAKRES OPRACOWANIA Projekt obejmuje wewnętrzną instalację wentylacji pomieszczeń w zakresie : -montaż central wentylacyjnych -montaż przewodów nawiewno-wywiewnych. -montaż wentylatorów dachowych. -kurtyny powietrznej -montaż klimatyzatora podsufitowego W pomieszczeniach sanitariatu i szatni montować wentylatory ścienne typu EB 6.2. MATERIAŁY Wszystkie materiały i urządzenia użyte do wykonania instalacji powinny być zgodne z przewidzianymi w dokumentacji projektowej.na zastosowanie materiałów zamiennych wykonawca powinien każdorazowo uzyskać zgodę projektanta. Mogą być stosowane wyroby producentów krajowych i zagranicznych posiadające aprobaty techniczne wydane przez odpowiednie Instytuty Badawcze. Wszystkie materiały i urządzenia użyte do wykonania instalacji powinny posiadać odpowiednie certyfikaty lub równorzędne decyzje, oraz świadectwa jakościowe. Zastosowane materiały: -centrala wentylacyjna z automatyką wg DTR dostawcy -kanały i kształtki wentylacyjne wg BN-70/ ,BN-70/ anemostaty,kratki wg DTR dostawcy

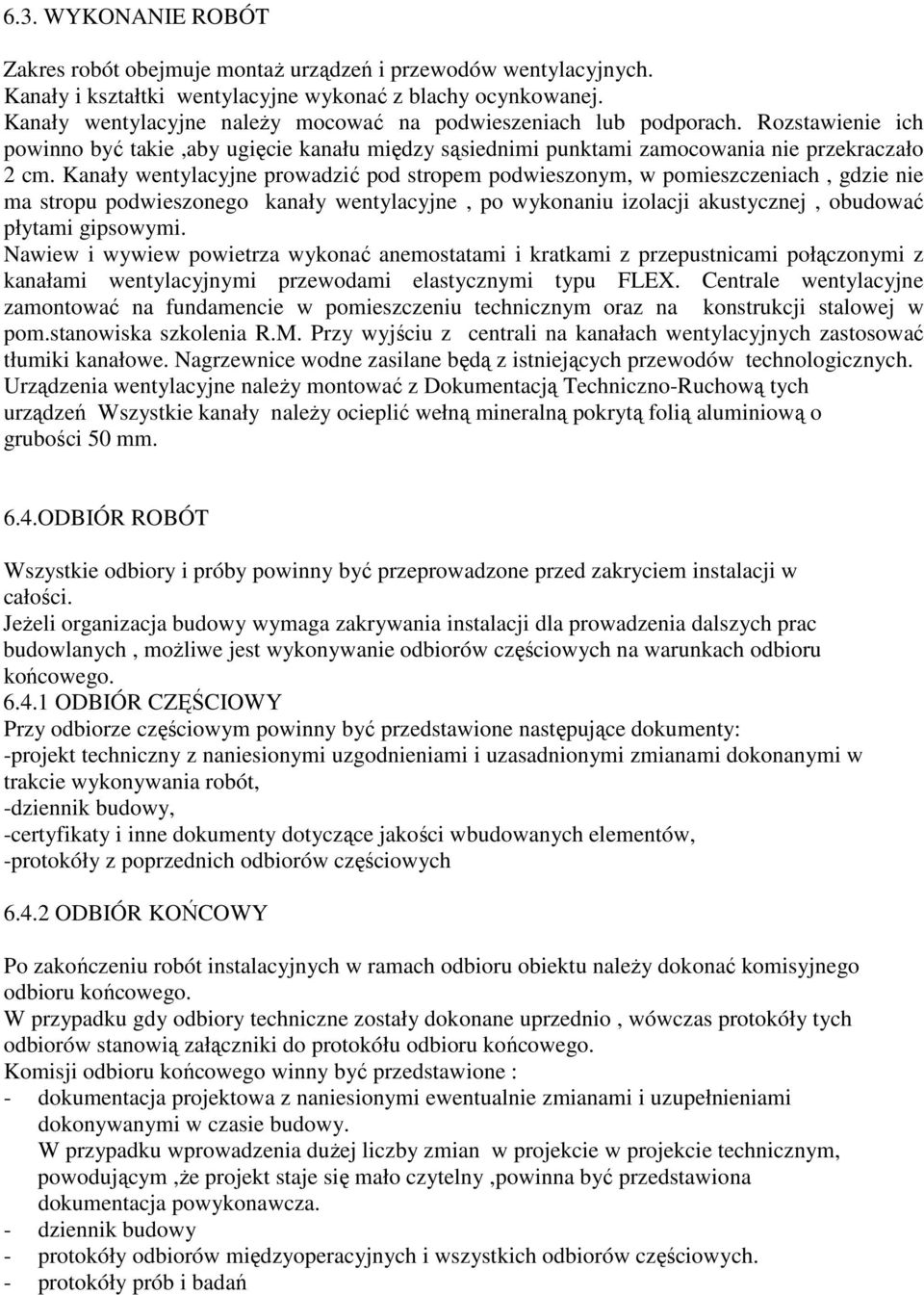

3 6.3. WYKONANIE ROBÓT Zakres robót obejmuje montaż urządzeń i przewodów wentylacyjnych. Kanały i kształtki wentylacyjne wykonać z blachy ocynkowanej. Kanały wentylacyjne należy mocować na podwieszeniach lub podporach. Rozstawienie ich powinno być takie,aby ugięcie kanału między sąsiednimi punktami zamocowania nie przekraczało 2 cm. Kanały wentylacyjne prowadzić pod stropem podwieszonym, w pomieszczeniach, gdzie nie ma stropu podwieszonego kanały wentylacyjne, po wykonaniu izolacji akustycznej, obudować płytami gipsowymi. i wywiew powietrza wykonać anemostatami i kratkami z przepustnicami połączonymi z kanałami wentylacyjnymi przewodami elastycznymi typu FLEX. Centrale wentylacyjne zamontować na fundamencie w pomieszczeniu technicznym oraz na konstrukcji stalowej w pom.stanowiska szkolenia R.M. Przy wyjściu z centrali na kanałach wentylacyjnych zastosować tłumiki kanałowe. Nagrzewnice wodne zasilane będą z istniejących przewodów technologicznych. Urządzenia wentylacyjne należy montować z Dokumentacją Techniczno-Ruchową tych urządzeń Wszystkie kanały należy ocieplić wełną mineralną pokrytą folią aluminiową o grubości 50 mm. 6.4.ODBIÓR ROBÓT Wszystkie odbiory i próby powinny być przeprowadzone przed zakryciem instalacji w całości. Jeżeli organizacja budowy wymaga zakrywania instalacji dla prowadzenia dalszych prac budowlanych, możliwe jest wykonywanie odbiorów częściowych na warunkach odbioru końcowego ODBIÓR CZĘŚCIOWY Przy odbiorze częściowym powinny być przedstawione następujące dokumenty: -projekt techniczny z naniesionymi uzgodnieniami i uzasadnionymi zmianami dokonanymi w trakcie wykonywania robót, -dziennik budowy, -certyfikaty i inne dokumenty dotyczące jakości wbudowanych elementów, -protokóły z poprzednich odbiorów częściowych ODBIÓR KOŃCOWY Po zakończeniu robót instalacyjnych w ramach odbioru obiektu należy dokonać komisyjnego odbioru końcowego. W przypadku gdy odbiory techniczne zostały dokonane uprzednio, wówczas protokóły tych odbiorów stanowią załączniki do protokółu odbioru końcowego. Komisji odbioru końcowego winny być przedstawione : - dokumentacja projektowa z naniesionymi ewentualnie zmianami i uzupełnieniami dokonywanymi w czasie budowy. W przypadku wprowadzenia dużej liczby zmian w projekcie w projekcie technicznym, powodującym,że projekt staje się mało czytelny,powinna być przedstawiona dokumentacja powykonawcza. - dziennik budowy - protokóły odbiorów międzyoperacyjnych i wszystkich odbiorów częściowych. - protokóły prób i badań

4 - świadectwa jakości,certyfikaty, decyzje o dopuszczeniu do stosowania w budownictwie zastosowanych materiałów. - instrukcje obsługi i DTR urządzeń ZAKRES BADAŃ I SPRAWDZEŃ PRZY ODBIORACH a. Sprawy formalne -identyfikacja dokumentacyjna instalacji (projekt, specyfikacja materiałowa, niezbędne uzgodnienia itp.) -sprawdzenie czy przewidziane w dokumentacji materiały są odpowiednie dla danej instalacji i czy posiadają odpowiednie certyfikaty lub równorzędne decyzje, oraz świadectwa jakościowe -czy wykonawca posiada odpowiednie kwalifikacje i uprawnienia (jeśli takie są niezbędne) -czy wykonawca posiada instrukcje dla wyrobów stosowanych w danej instalacji. b. Odbiór techniczny i próby -identyfikacja materiałów zabudowanych w instalacji i sprawdzenie czy zabudowane materiały są zgodne z przewidzianymi w dokumentacji projektowej z wymaganymi świadectwami -czy instalacja wykonana jest zgodnie z dokumentacją, -czy metody i środki techniczne zastosowane do wykonania są zgodne z ogólnymi zasadami i szczegółowymi instrukcjami dla danego systemu i wyrobu, -sprawdzenie poprawności i zgodności z dokumentacją tras i rozprowadzenia instalacji, -sprawdzenie poprawności mocowań, kompensacji, itp., -sprawdzenie poprawności i jakości wykonania montażu wszystkich elementów i połączeń, -próby szczelności, -próby ciśnieniowe; -wykonanie próbnego rozruchu urządzeń klimatyzacyjnych nieprzerwanie przez 72 godziny. W czasie próbnego ruchu należy wykonać regulację oraz pomiary urządzeń. Po zakończeniu próbnego ruchu urządzeń należy wykonać sprawozdanie z pomiarów i regulacji z naniesieniem rzeczywistych wydajności na schemat instalacji. Wyniki badań i pomiarów powinny być podpisane przez wykonawcę i inspektora nadzoru. 6.6.OBLICZENIA SYSTEM N1/W1 PARTER 1.Fizykoterapia Kubatura pomieszczenia 121,0 m3 Przyjęto: 3 kratki nawiewne 150x200mm Przyjęto: 3 kratki wywiewne 150x200mm 2.Fizykoterapia Kubatura pomieszczenia m3 363,0 m3/h 463,0 m3/h

5 Przyjęto: 3 kratki nawiewne 150x200mm Przyjęto: 3 kratki wywiewne 150x200mm 3 Hydroterapia Kubatura pomieszczenia 50% m3 Krotność wymian m3/h Przyjęto: 3 kratki nawiewne prostokątnych 150x200mm Przyjęto: 3 kratki wywiewne prostokątnych 150x200mm 4.Kinezeterapia Kubatura pomieszczenia m3 530,7 m3/h Przyjęto: 3 kratki nawiewne 150x200mm Przyjęto: 3 kratki wywiewne 150x200mm 12.Krioterapia Kubatura pomieszczenia m m3/h Przyjęto: 3 kratki nawiewne prostokątnych 150x200mm Przyjęto: 3 kratki wywiewne prostokątnych 150x200mm Przyjęto klimatyzator podsufitowy kasetonowy NS071CDXEA z jednostką zewnętrną RC071DHXEA o mocy 7Kw dystrybutor KLIWEKO 13.Salka gimnastyczna Kubatura pomieszczenia m3 Przyjęto: 4 kratki nawiewne 150x200mm Przyjęto: 4 kratki wywiewne 150x200mm 1104,0 m3/h RAZEM ilość powietrza wentylacyjnego: - nawiew- 3870,0 m3/h

6 - wywiew- 2967,6 m3/h Do nawiewu przyjęto centralę wentylacyną nawiewną VS-40-L-SS/RH/SS SYSTEM N2 PARTER 3 Hydroterapia Kubatura pomieszczenia 50% m3 Krotność wymian m3/h Przyjęto: 3 kratki nawiewne prostokątnych 150x200mm Przyjęto: 3 kratki wywiewne prostokątnych 150x200mm system W3 37. Gabinet Kubatura pomieszczenia 42,8 m3 128,4 m3/h Przyjęto: 1 anemostat 150x200mm Przyjęto: 1 kratka wywiewna 150x200mm system W4 41.Pom. laboranta Kubatura pomieszczenia 21,8 m3 65,4 m3/h Przyjęto: 1 anemostat 150x200mm Przyjęto: 1 kratka wywiewna 150x200mm system W4 39. W.C. Kubatura pomieszczenia 13.6 m3 Przyjęto: 1 anemostat 150x200mm 40,8 m3/h

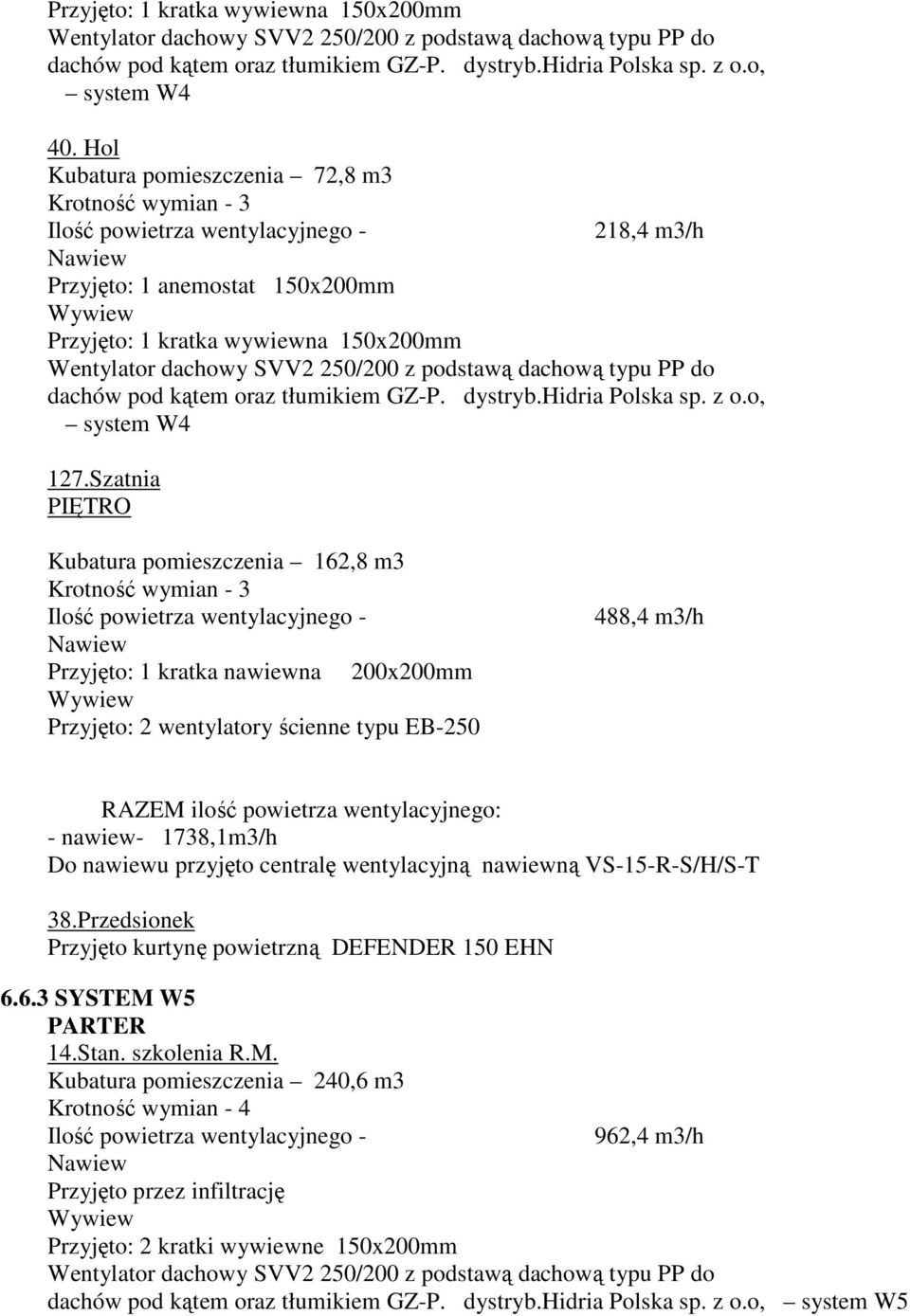

7 Przyjęto: 1 kratka wywiewna 150x200mm system W4 40. Hol Kubatura pomieszczenia 72,8 m3 218,4 m3/h Przyjęto: 1 anemostat 150x200mm Przyjęto: 1 kratka wywiewna 150x200mm system W4 127.Szatnia PIĘTRO Kubatura pomieszczenia 162,8 m3 Przyjęto: 1 kratka nawiewna 200x200mm Przyjęto: 2 wentylatory ścienne typu EB ,4 m3/h RAZEM ilość powietrza wentylacyjnego: - nawiew- 1738,1m3/h Do nawiewu przyjęto centralę wentylacyjną nawiewną VS-15-R-S/H/S-T 38.Przedsionek Przyjęto kurtynę powietrzną DEFENDER 150 EHN SYSTEM W5 PARTER 14.Stan. szkolenia R.M. Kubatura pomieszczenia 240,6 m3 Krotność wymian ,4 m3/h Przyjęto przez infiltrację Przyjęto: 2 kratki wywiewne 150x200mm system W5

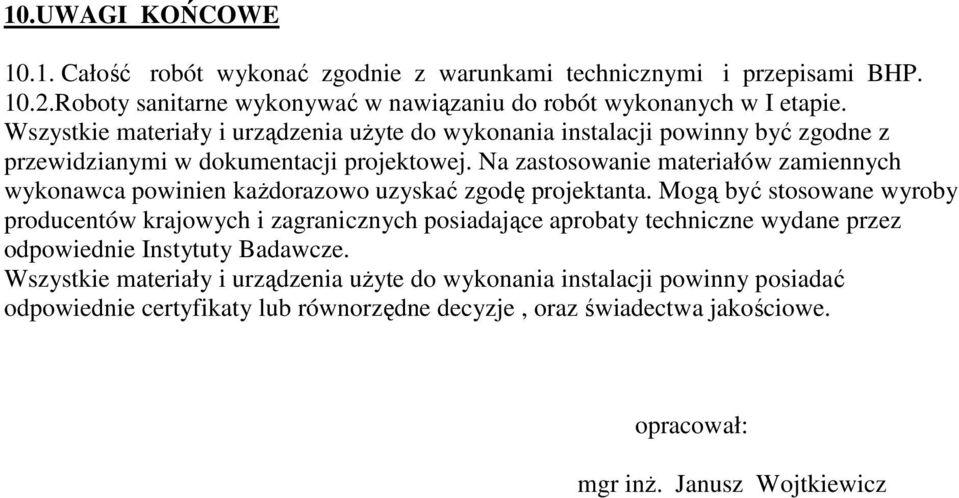

8 10.UWAGI KOŃCOWE Całość robót wykonać zgodnie z warunkami technicznymi i przepisami BHP Roboty sanitarne wykonywać w nawiązaniu do robót wykonanych w I etapie. Wszystkie materiały i urządzenia użyte do wykonania instalacji powinny być zgodne z przewidzianymi w dokumentacji projektowej. Na zastosowanie materiałów zamiennych wykonawca powinien każdorazowo uzyskać zgodę projektanta. Mogą być stosowane wyroby producentów krajowych i zagranicznych posiadające aprobaty techniczne wydane przez odpowiednie Instytuty Badawcze. Wszystkie materiały i urządzenia użyte do wykonania instalacji powinny posiadać odpowiednie certyfikaty lub równorzędne decyzje, oraz świadectwa jakościowe. opracował: mgr inż. Janusz Wojtkiewicz
