WYKONANIE PROJEKTU PLACU ZABAW W RAMACH RZĄDOWEGO PROGRAMU RADOSNA SZKOŁA W JARSZEWIE

Transkrypt

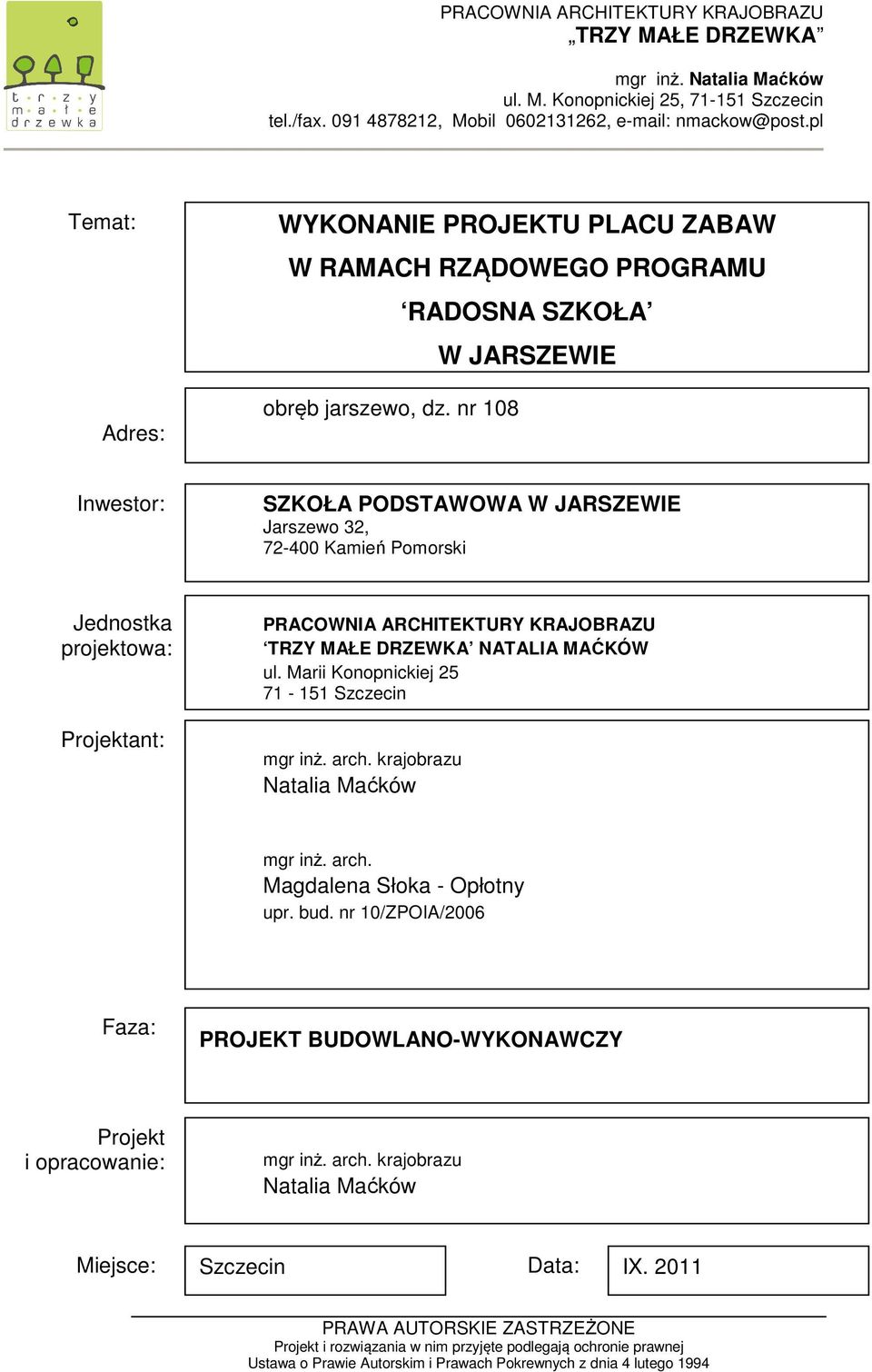

1 PRACOWNIA ARCHITEKTURY KRAJOBRAZU TRZY MAŁE DRZEWKA mgr inż. Natalia Maćków ul. M. Konopnickiej 25, Szczecin tel./fax , Mobil , Temat: Adres: WYKONANIE PROJEKTU PLACU ZABAW W RAMACH RZĄDOWEGO PROGRAMU RADOSNA SZKOŁA W JARSZEWIE obręb jarszewo, dz. nr 108 Inwestor: SZKOŁA PODSTAWOWA W JARSZEWIE Jarszewo 32, Kamień Pomorski Jednostka projektowa: Projektant: PRACOWNIA ARCHITEKTURY KRAJOBRAZU TRZY MAŁE DRZEWKA NATALIA MAĆKÓW ul. Marii Konopnickiej Szczecin mgr inż. arch. krajobrazu Natalia Maćków mgr inż. arch. Magdalena Słoka - Opłotny upr. bud. nr 10/ZPOIA/2006 Faza: PROJEKT BUDOWLANO-WYKONAWCZY Projekt i opracowanie: mgr inż. arch. krajobrazu Natalia Maćków Miejsce: Szczecin Data: IX PRAWA AUTORSKIE ZASTRZEŻONE Projekt i rozwiązania w nim przyjęte podlegają ochronie prawnej Ustawa o Prawie Autorskim i Prawach Pokrewnych z dnia 4 lutego 1994

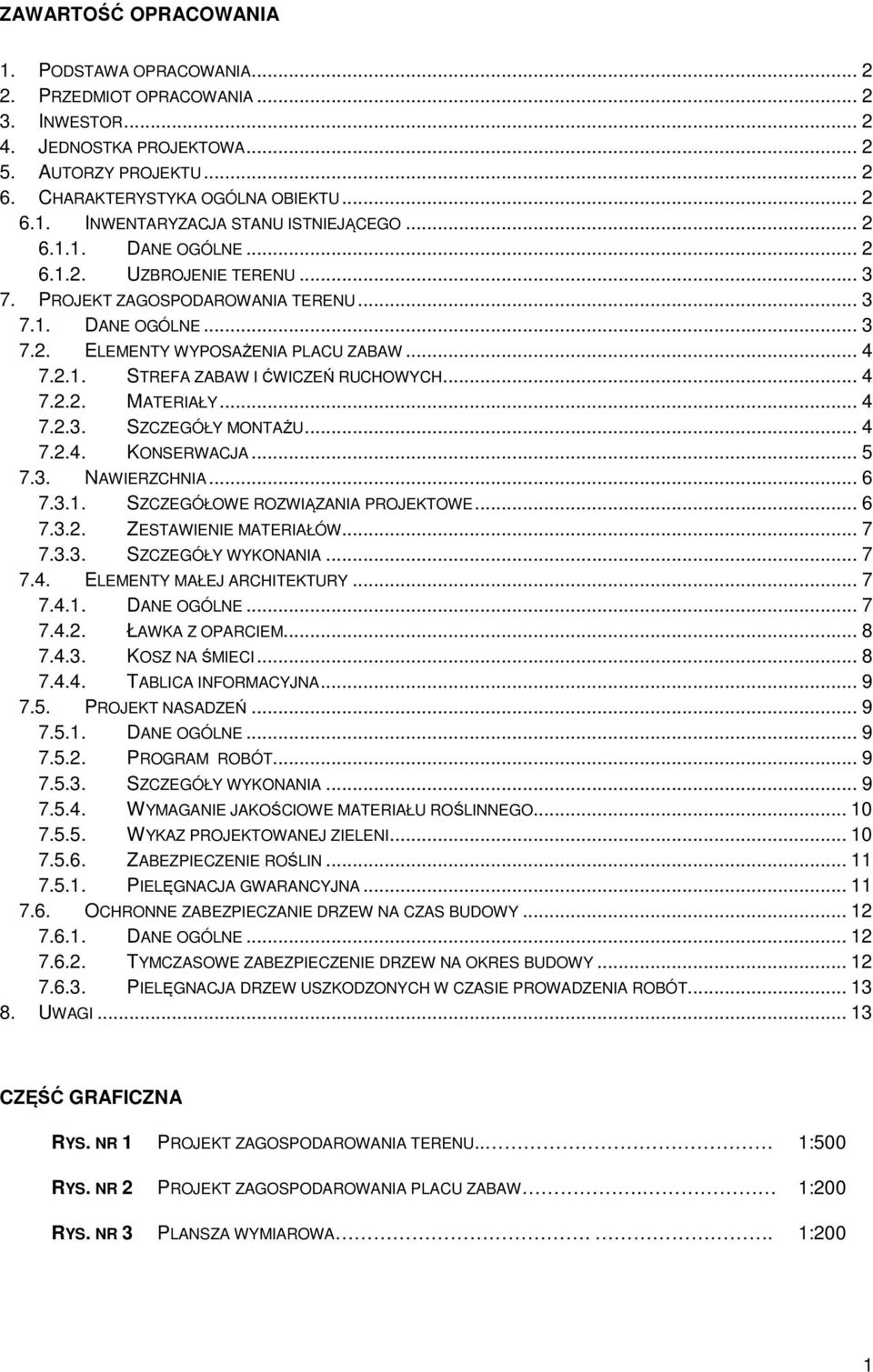

2 ZAWARTOŚĆ OPRACOWANIA 1. PODSTAWA OPRACOWANIA PRZEDMIOT OPRACOWANIA INWESTOR JEDNOSTKA PROJEKTOWA AUTORZY PROJEKTU CHARAKTERYSTYKA OGÓLNA OBIEKTU INWENTARYZACJA STANU ISTNIEJĄCEGO DANE OGÓLNE UZBROJENIE TERENU PROJEKT ZAGOSPODAROWANIA TERENU DANE OGÓLNE ELEMENTY WYPOSAŻENIA PLACU ZABAW STREFA ZABAW I ĆWICZEŃ RUCHOWYCH MATERIAŁY SZCZEGÓŁY MONTAŻU KONSERWACJA NAWIERZCHNIA SZCZEGÓŁOWE ROZWIĄZANIA PROJEKTOWE ZESTAWIENIE MATERIAŁÓW SZCZEGÓŁY WYKONANIA ELEMENTY MAŁEJ ARCHITEKTURY DANE OGÓLNE ŁAWKA Z OPARCIEM KOSZ NA ŚMIECI TABLICA INFORMACYJNA PROJEKT NASADZEŃ DANE OGÓLNE PROGRAM ROBÓT SZCZEGÓŁY WYKONANIA WYMAGANIE JAKOŚCIOWE MATERIAŁU ROŚLINNEGO WYKAZ PROJEKTOWANEJ ZIELENI ZABEZPIECZENIE ROŚLIN PIELĘGNACJA GWARANCYJNA OCHRONNE ZABEZPIECZANIE DRZEW NA CZAS BUDOWY DANE OGÓLNE TYMCZASOWE ZABEZPIECZENIE DRZEW NA OKRES BUDOWY PIELĘGNACJA DRZEW USZKODZONYCH W CZASIE PROWADZENIA ROBÓT UWAGI CZĘŚĆ GRAFICZNA RYS. NR 1 PROJEKT ZAGOSPODAROWANIA TERENU.. 1:500 RYS. NR 2 PROJEKT ZAGOSPODAROWANIA PLACU ZABAW. 1:200 RYS. NR 3 PLANSZA WYMIAROWA.. 1:200 1

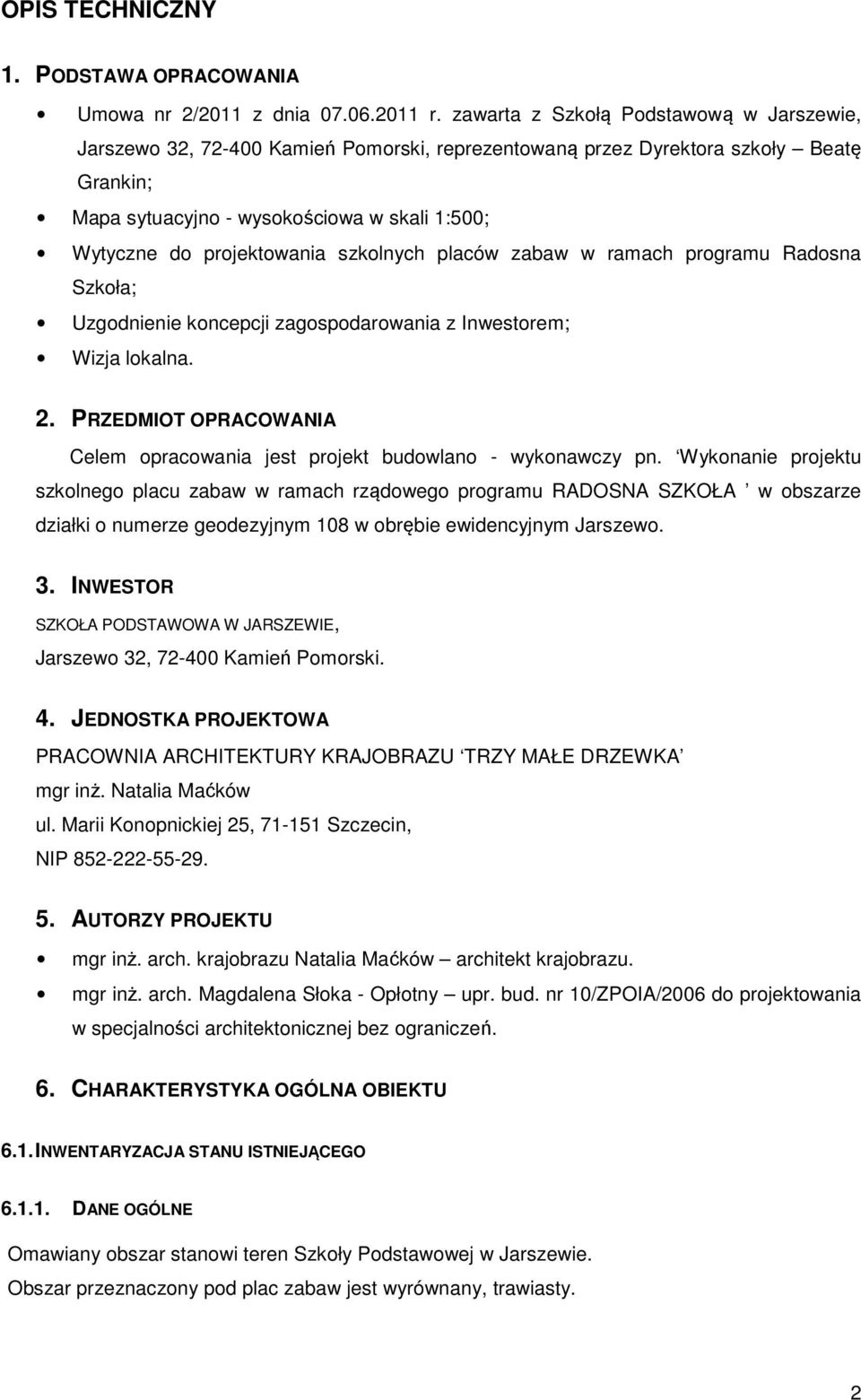

3 OPIS TECHNICZNY 1. PODSTAWA OPRACOWANIA Umowa nr 2/2011 z dnia r. zawarta z Szkołą Podstawową w Jarszewie, Jarszewo 32, Kamień Pomorski, reprezentowaną przez Dyrektora szkoły Beatę Grankin; Mapa sytuacyjno - wysokościowa w skali 1:500; Wytyczne do projektowania szkolnych placów zabaw w ramach programu Radosna Szkoła; Uzgodnienie koncepcji zagospodarowania z Inwestorem; Wizja lokalna. 2. PRZEDMIOT OPRACOWANIA Celem opracowania jest projekt budowlano - wykonawczy pn. Wykonanie projektu szkolnego placu zabaw w ramach rządowego programu RADOSNA SZKOŁA w obszarze działki o numerze geodezyjnym 108 w obrębie ewidencyjnym Jarszewo. 3. INWESTOR SZKOŁA PODSTAWOWA W JARSZEWIE, Jarszewo 32, Kamień Pomorski. 4. JEDNOSTKA PROJEKTOWA PRACOWNIA ARCHITEKTURY KRAJOBRAZU TRZY MAŁE DRZEWKA mgr inż. Natalia Maćków ul. Marii Konopnickiej 25, Szczecin, NIP AUTORZY PROJEKTU mgr inż. arch. krajobrazu Natalia Maćków architekt krajobrazu. mgr inż. arch. Magdalena Słoka - Opłotny upr. bud. nr 10/ZPOIA/2006 do projektowania w specjalności architektonicznej bez ograniczeń. 6. CHARAKTERYSTYKA OGÓLNA OBIEKTU 6.1. INWENTARYZACJA STANU ISTNIEJĄCEGO DANE OGÓLNE Omawiany obszar stanowi teren Szkoły Podstawowej w Jarszewie. Obszar przeznaczony pod plac zabaw jest wyrównany, trawiasty. 2

4 UZBROJENIE TERENU Na terenie szkoły występują następujące sieci uzbrojenia terenu : sieć kanalizacyjna sieć wodociągowa sieć elektroenergetyczna 7. PROJEKT ZAGOSPODAROWANIA TERENU W zakresie projektu przewiduje się: Budowę placu zabawa w ramach programu Radosna Szkoła Montaż ławek parkowych Montaż koszy na śmieci Montaż tablicy informacyjnej WSPÓŁRZĘDNE URZĄDZEŃ ZABAWOWYCH NUMER PUNKTU WSPÓŁRZĘDNE X Y Z , ,06 Z , ,12 Z , ,06 Z , ,13 Z , ,08 Z , ,08 Z , ,08 Z , ,14 Z , ,14 WSPÓŁRZĘDNE NAWIERZCHNI NUMER WSPÓŁRZĘDNE PUNKTU X N , ,04 N , ,15 N , ,04 N , ,15 Y 7.1. DANE OGÓLNE Plac zabaw o powierzchni całkowitej 250 m 2 przeznaczony jest dla dzieci w różnym wieku ze wskazaniem na dzieci w wieku szkolnym. Teren zabawowy planuje się odgrodzić od boiska żywopłotem o wysokości 1,0 m. Wejście na plac zabaw odbywać się będzie z trawnika otaczającego teren szkoły. Wewnątrz terenu przeznaczonego pod plac zabaw wydzielono: - strefę do zabaw i ćwiczeń ruchowych o nawierzchni bezpiecznej o pow. 160 m 2 - strefę komunikacyjną o nawierzchni bezpiecznej o pow. 22 m 2 - strefę zieleni pod trawniki oraz nasadzenia roślinnością średnią o pow. 68 m 2 Plac zabaw wyposażony będzie w dodatkowe elementy małej architektury jak: ławki, kosze na śmieci, tablica informacyjna. 3

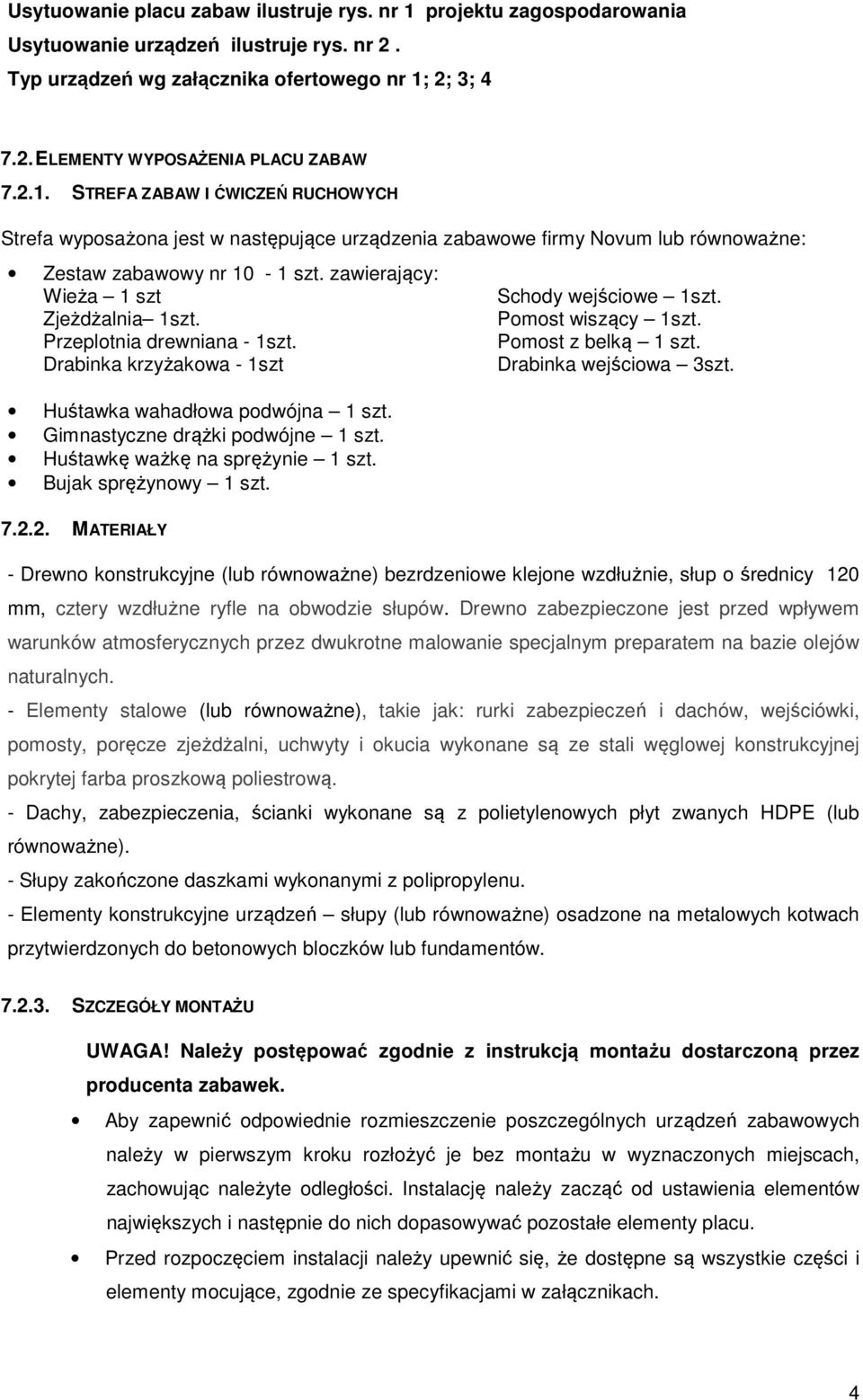

5 Usytuowanie placu zabaw ilustruje rys. nr 1 projektu zagospodarowania Usytuowanie urządzeń ilustruje rys. nr 2. Typ urządzeń wg załącznika ofertowego nr 1; 2; 3; ELEMENTY WYPOSAŻENIA PLACU ZABAW STREFA ZABAW I ĆWICZEŃ RUCHOWYCH Strefa wyposażona jest w następujące urządzenia zabawowe firmy Novum lub równoważne: Zestaw zabawowy nr 10-1 szt. zawierający: Wieża 1 szt Zjeżdżalnia 1szt. Przeplotnia drewniana - 1szt. Drabinka krzyżakowa - 1szt Huśtawka wahadłowa podwójna 1 szt. Gimnastyczne drążki podwójne 1 szt. Huśtawkę ważkę na sprężynie 1 szt. Bujak sprężynowy 1 szt. Schody wejściowe 1szt. Pomost wiszący 1szt. Pomost z belką 1 szt. Drabinka wejściowa 3szt MATERIAŁY - Drewno konstrukcyjne (lub równoważne) bezrdzeniowe klejone wzdłużnie, słup o średnicy 120 mm, cztery wzdłużne ryfle na obwodzie słupów. Drewno zabezpieczone jest przed wpływem warunków atmosferycznych przez dwukrotne malowanie specjalnym preparatem na bazie olejów naturalnych. - Elementy stalowe (lub równoważne), takie jak: rurki zabezpieczeń i dachów, wejściówki, pomosty, poręcze zjeżdżalni, uchwyty i okucia wykonane są ze stali węglowej konstrukcyjnej pokrytej farba proszkową poliestrową. - Dachy, zabezpieczenia, ścianki wykonane są z polietylenowych płyt zwanych HDPE (lub równoważne). - Słupy zakończone daszkami wykonanymi z polipropylenu. - Elementy konstrukcyjne urządzeń słupy (lub równoważne) osadzone na metalowych kotwach przytwierdzonych do betonowych bloczków lub fundamentów SZCZEGÓŁY MONTAŻU UWAGA! Należy postępować zgodnie z instrukcją montażu dostarczoną przez producenta zabawek. Aby zapewnić odpowiednie rozmieszczenie poszczególnych urządzeń zabawowych należy w pierwszym kroku rozłożyć je bez montażu w wyznaczonych miejscach, zachowując należyte odległości. Instalację należy zacząć od ustawienia elementów największych i następnie do nich dopasowywać pozostałe elementy placu. Przed rozpoczęciem instalacji należy upewnić się, że dostępne są wszystkie części i elementy mocujące, zgodnie ze specyfikacjami w załącznikach. 4

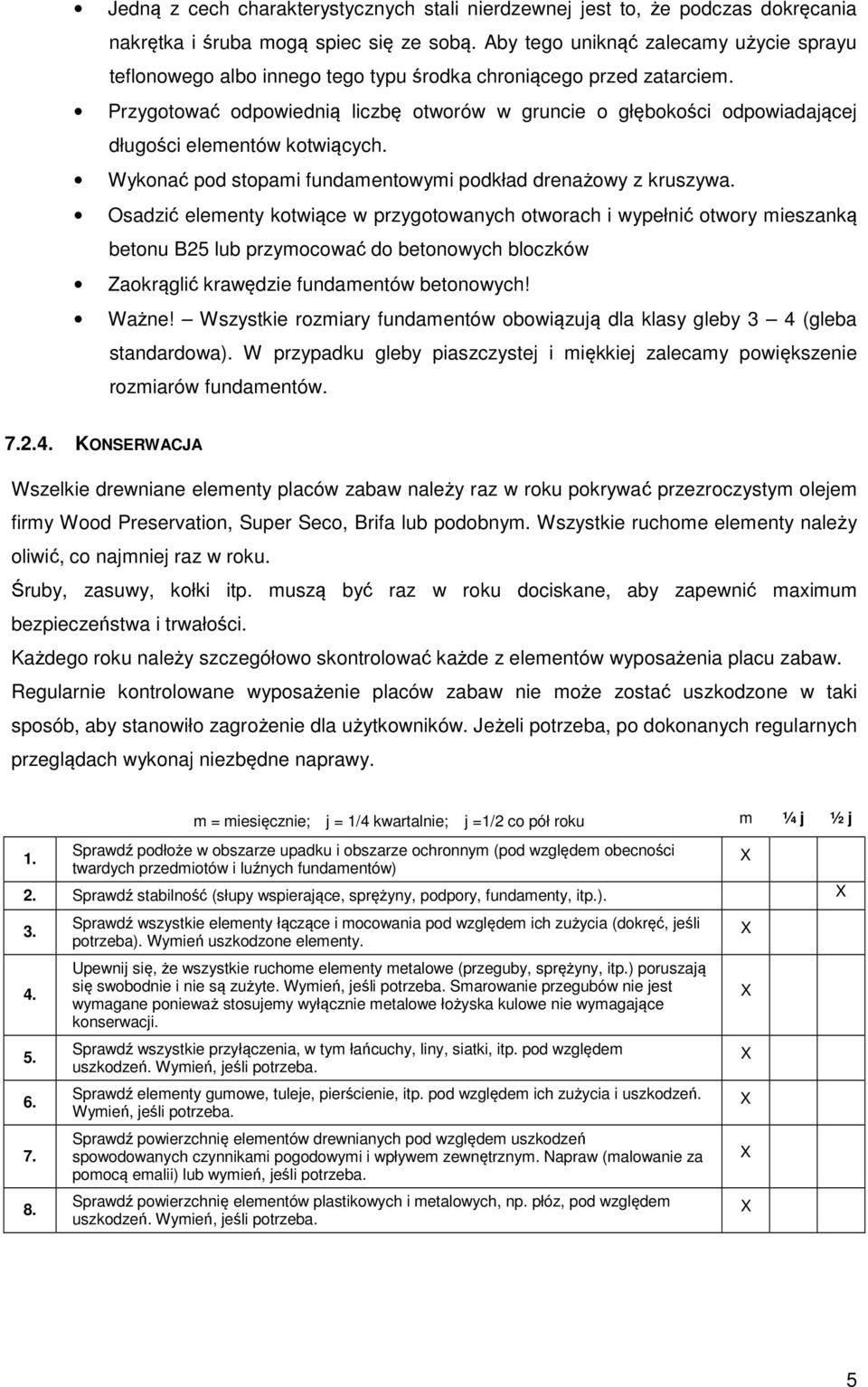

6 Jedną z cech charakterystycznych stali nierdzewnej jest to, że podczas dokręcania nakrętka i śruba mogą spiec się ze sobą. Aby tego uniknąć zalecamy użycie sprayu teflonowego albo innego tego typu środka chroniącego przed zatarciem. Przygotować odpowiednią liczbę otworów w gruncie o głębokości odpowiadającej długości elementów kotwiących. Wykonać pod stopami fundamentowymi podkład drenażowy z kruszywa. Osadzić elementy kotwiące w przygotowanych otworach i wypełnić otwory mieszanką betonu B25 lub przymocować do betonowych bloczków Zaokrąglić krawędzie fundamentów betonowych! Ważne! Wszystkie rozmiary fundamentów obowiązują dla klasy gleby 3 4 (gleba standardowa). W przypadku gleby piaszczystej i miękkiej zalecamy powiększenie rozmiarów fundamentów KONSERWACJA Wszelkie drewniane elementy placów zabaw należy raz w roku pokrywać przezroczystym olejem firmy Wood Preservation, Super Seco, Brifa lub podobnym. Wszystkie ruchome elementy należy oliwić, co najmniej raz w roku. Śruby, zasuwy, kołki itp. muszą być raz w roku dociskane, aby zapewnić maximum bezpieczeństwa i trwałości. Każdego roku należy szczegółowo skontrolować każde z elementów wyposażenia placu zabaw. Regularnie kontrolowane wyposażenie placów zabaw nie może zostać uszkodzone w taki sposób, aby stanowiło zagrożenie dla użytkowników. Jeżeli potrzeba, po dokonanych regularnych przeglądach wykonaj niezbędne naprawy. 1. m = miesięcznie; j = 1/4 kwartalnie; j =1/2 co pół roku m ¼ j ½ j Sprawdź podłoże w obszarze upadku i obszarze ochronnym (pod względem obecności twardych przedmiotów i luźnych fundamentów) 2. Sprawdź stabilność (słupy wspierające, sprężyny, podpory, fundamenty, itp.). X X Sprawdź wszystkie elementy łączące i mocowania pod względem ich zużycia (dokręć, jeśli potrzeba). Wymień uszkodzone elementy. Upewnij się, że wszystkie ruchome elementy metalowe (przeguby, sprężyny, itp.) poruszają się swobodnie i nie są zużyte. Wymień, jeśli potrzeba. Smarowanie przegubów nie jest wymagane ponieważ stosujemy wyłącznie metalowe łożyska kulowe nie wymagające konserwacji. Sprawdź wszystkie przyłączenia, w tym łańcuchy, liny, siatki, itp. pod względem uszkodzeń. Wymień, jeśli potrzeba. Sprawdź elementy gumowe, tuleje, pierścienie, itp. pod względem ich zużycia i uszkodzeń. Wymień, jeśli potrzeba. Sprawdź powierzchnię elementów drewnianych pod względem uszkodzeń spowodowanych czynnikami pogodowymi i wpływem zewnętrznym. Napraw (malowanie za pomocą emalii) lub wymień, jeśli potrzeba. Sprawdź powierzchnię elementów plastikowych i metalowych, np. płóz, pod względem uszkodzeń. Wymień, jeśli potrzeba. X X X X X X 5

7 7.3. NAWIERZCHNIA Zaprojektowano: nawierzchnię bezpieczną strefy zabaw ruchowych wykonaną z płytek gumowych lub wylewaną lub równoważne grubości 7 cm wysokość bezpiecznego upadku 220 cm w kolorze pomarańczowym 160 m 2. nawierzchnię bezpieczną strefy zabaw ruchowych wykonaną z płytek gumowych lub wylewaną lub równoważne grubości 4,5 cm w kolorze niebieskim 22 m 2. Niweletę nawierzchni należy dostosować do poziomu terenu wokół szkoły. Usytuowanie nawierzchni ilustruje rys. nr 1 projektu zagospodarowania Typ nawierzchni wg załącznika ofertowego nr 5; SZCZEGÓŁOWE ROZWIĄZANIA PROJEKTOWE Nawierzchnia bezpieczna - wysokość bezpiecznego upadku 220 cm: Nawierzchnia 160 m 2 płytka gumowa, lub wylewana w strukturze bezspoinowej lub równoważne h=7 cm, pomarańczowa paleta barw PANTONE: 152 C; RAL: 2011 Tieforange Na podsypce cementowo-piaskowej gr. 4 mm Podbudowa Kliniec stabilizowany mechanicznie grubości 5 cm. Podbudowa Kruszywo łamane #0/31,5 mm stabilizowane mechanicznie grubości 15 cm. Warstwa odcinająca piasek zagęszczony do Is=0,97 grubości 10 cm. Nawierzchnia bezpieczna: Nawierzchnia 22 m 2 płytka gumowa lub wylewana w strukturze bezspoinowej lub równoważne h=4,5 cm, niebieska paleta barw PANTONE: 540 C; RAL: 5003 Saphirblau Na podsypce cementowo-piaskowej gr. 4 mm Podbudowa Kliniec stabilizowany mechanicznie grubości 5 cm. Podbudowa Kruszywo łamane #0/31,5 mm stabilizowane mechanicznie grubości 15 cm. Warstwa odcinająca piasek zagęszczony do Is=0,97 grubości 10 cm. Obrzeża: Obrzeża betonowe 56 mb - 20 cm x 6 cm x 100 cm na ławie betonowej B15 20x30 cm z oporem. Niweletę nawierzchni należy dostosować do poziomu terenu wokół placu zabaw. Odwodnienie nawierzchni odbywa się powierzchniowo, poprzez zaprojektowane spadki poprzeczne i podłużne nawierzchni, w przyległy teren. Pochylenia podłużne 0,3 5,3 %, Pochylenia poprzeczne 2,0%. 6

8 ZESTAWIENIE MATERIAŁÓW Lp. Nazwa materiału Powierzchnia m 2 lub długość w mb Objętość m Nawierzchnia z płytki gumowej h=7 cm pomarańczowa Nawierzchnia z płytki gumowej h=4,5 cm niebieska 160 m 2-22 m 2-3 Obrzeża betonowe 6x20x100 cm 56 mb - 4 Podsypka cementowo-piaskowa gr. 4mm 182 m 2 0,7 m 3 5 Kruszywo łamane #0/31,5 mm gr. 15 cm 182 m 2 27,3 m 3 6 Piasek zagęszczony do Is=0,97 gr.10 cm 182 m 2 18,2 m 3 7 Ława betonowa B15 20x30 cm z oporem 56 mb 4 m SZCZEGÓŁY WYKONANIA Zdjęcie warstwy roślinnej z powierzchni przeznaczonej pod nawierzchnie. Korytowanie ograniczyć do minimum. Zdjęcie warstwy humusu z powierzchni przeznaczonej pod nawierzchnie, spryzmowanie do ponownego wbudowania w tereny zielone. Koryto pod nawierzchnie wykonać do poziomu niwelety robót ziemnych (zgodnie z przekrojami konstrukcyjnymi), następnie zagęścić grunt lekkimi walcami lub płytami wibracyjnymi do uzyskania wskaźnika zagęszczenia Is=0,97. W wypadku trudności z uzyskaniem wskaźnika zagęszczenia doziarnić grunt kruszywem łamanym lub żwirem. Grunt z wykopów należy wbudować w tereny przyległe (zużycie na miejscu). Przed przystąpieniem do korytowania należy wykonać przekopy próbne w celu stwierdzenia usytuowania istniejącego uzbrojenia. Odwodnienie nawierzchni spadkami podłużnymi i poprzecznymi w przyległy teren ELEMENTY MAŁEJ ARCHITEKTURY DANE OGÓLNE Projektowany plac zabaw wyposażony jest w następujące elementy małej architektury: ławka z oparciem 2 szt. ławka bez oparcia 2 szt. kosze na śmieci 2szt. tablica informacyjna 1 szt. 7

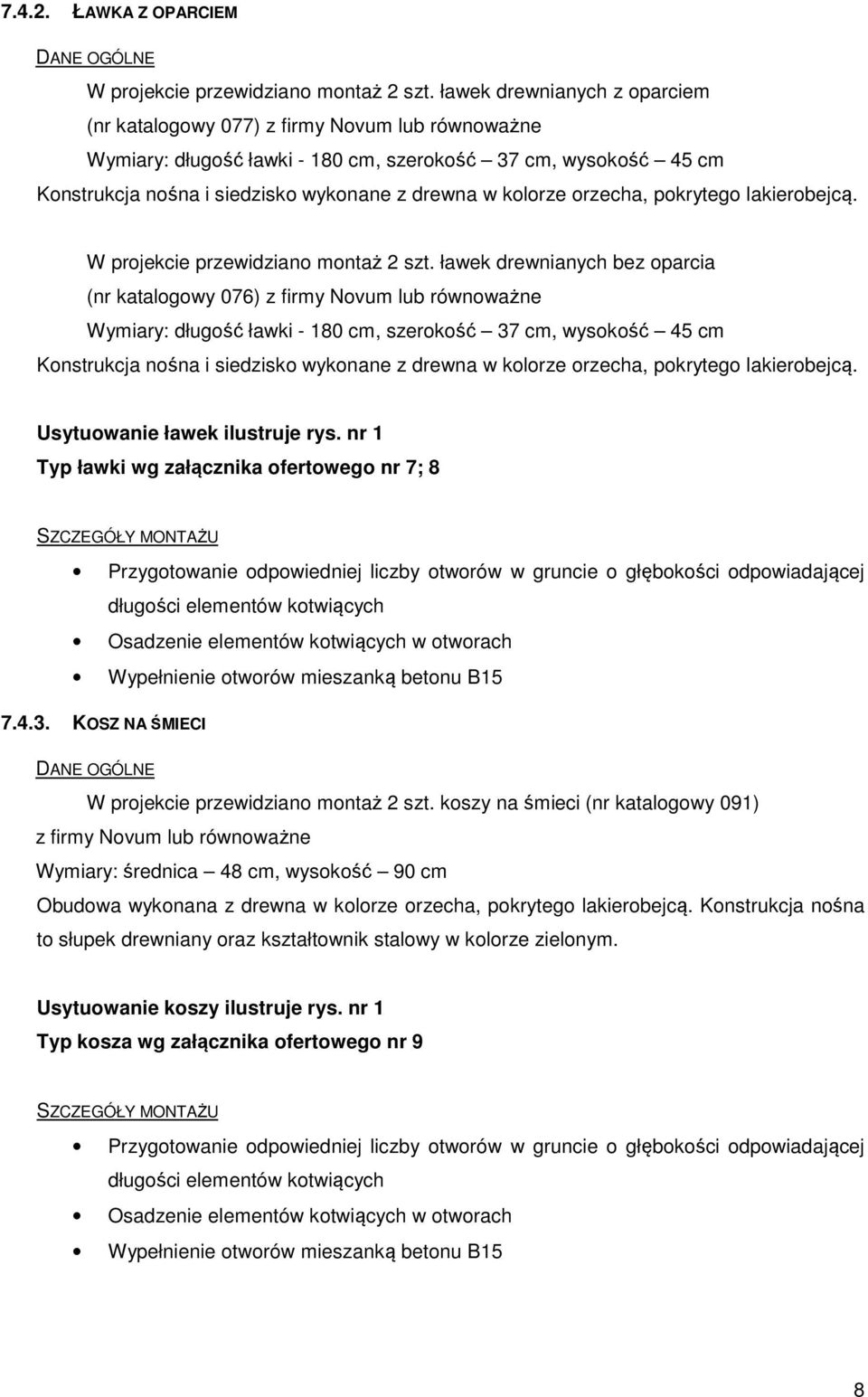

9 ŁAWKA Z OPARCIEM DANE OGÓLNE W projekcie przewidziano montaż 2 szt. ławek drewnianych z oparciem (nr katalogowy 077) z firmy Novum lub równoważne Wymiary: długość ławki cm, szerokość 37 cm, wysokość 45 cm Konstrukcja nośna i siedzisko wykonane z drewna w kolorze orzecha, pokrytego lakierobejcą. W projekcie przewidziano montaż 2 szt. ławek drewnianych bez oparcia (nr katalogowy 076) z firmy Novum lub równoważne Wymiary: długość ławki cm, szerokość 37 cm, wysokość 45 cm Konstrukcja nośna i siedzisko wykonane z drewna w kolorze orzecha, pokrytego lakierobejcą. Usytuowanie ławek ilustruje rys. nr 1 Typ ławki wg załącznika ofertowego nr 7; 8 SZCZEGÓŁY MONTAŻU Przygotowanie odpowiedniej liczby otworów w gruncie o głębokości odpowiadającej długości elementów kotwiących Osadzenie elementów kotwiących w otworach Wypełnienie otworów mieszanką betonu B KOSZ NA ŚMIECI DANE OGÓLNE W projekcie przewidziano montaż 2 szt. koszy na śmieci (nr katalogowy 091) z firmy Novum lub równoważne Wymiary: średnica 48 cm, wysokość 90 cm Obudowa wykonana z drewna w kolorze orzecha, pokrytego lakierobejcą. Konstrukcja nośna to słupek drewniany oraz kształtownik stalowy w kolorze zielonym. Usytuowanie koszy ilustruje rys. nr 1 Typ kosza wg załącznika ofertowego nr 9 SZCZEGÓŁY MONTAŻU Przygotowanie odpowiedniej liczby otworów w gruncie o głębokości odpowiadającej długości elementów kotwiących Osadzenie elementów kotwiących w otworach Wypełnienie otworów mieszanką betonu B15 8

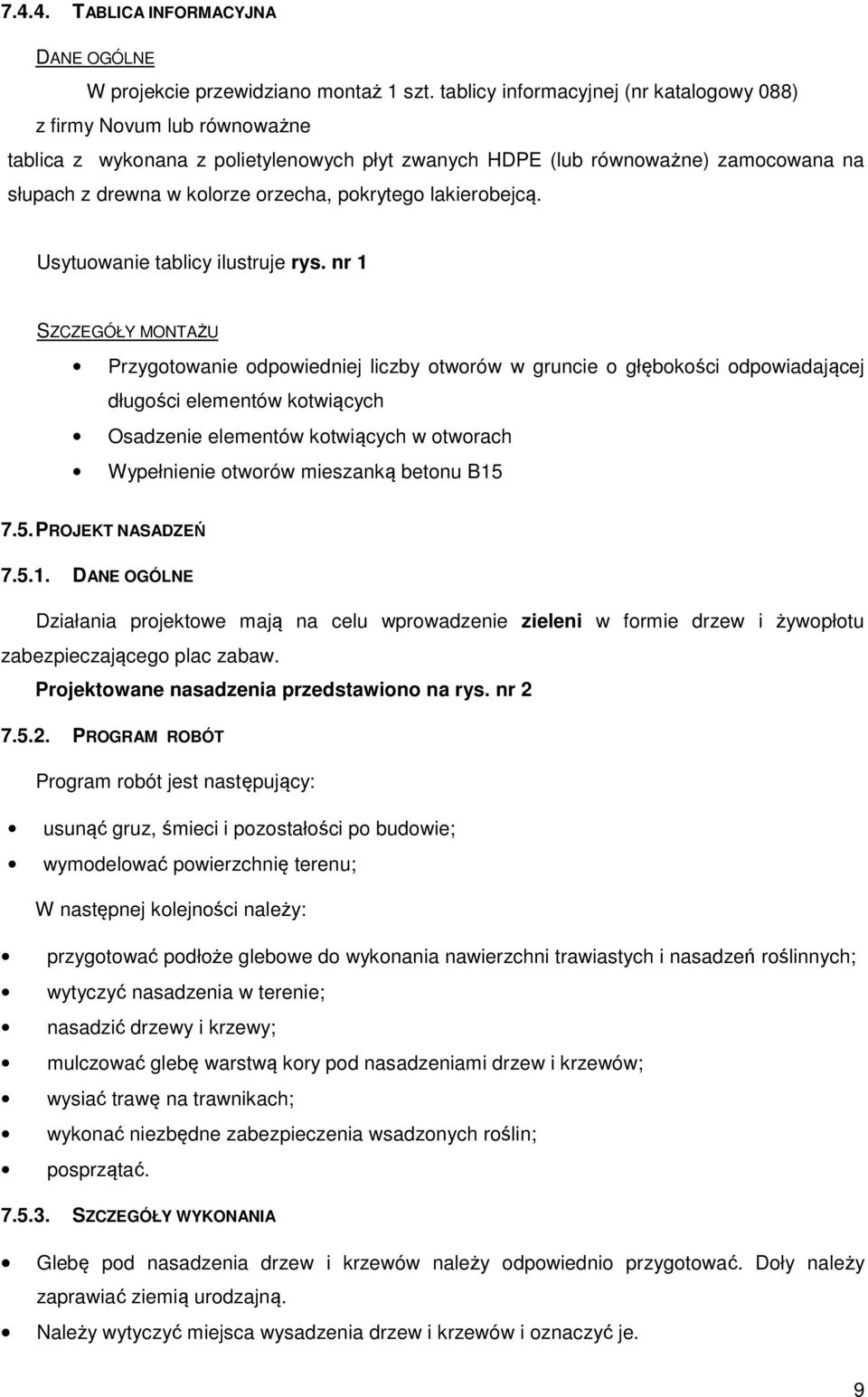

10 TABLICA INFORMACYJNA DANE OGÓLNE W projekcie przewidziano montaż 1 szt. tablicy informacyjnej (nr katalogowy 088) z firmy Novum lub równoważne tablica z wykonana z polietylenowych płyt zwanych HDPE (lub równoważne) zamocowana na słupach z drewna w kolorze orzecha, pokrytego lakierobejcą. Usytuowanie tablicy ilustruje rys. nr 1 SZCZEGÓŁY MONTAŻU Przygotowanie odpowiedniej liczby otworów w gruncie o głębokości odpowiadającej długości elementów kotwiących Osadzenie elementów kotwiących w otworach Wypełnienie otworów mieszanką betonu B PROJEKT NASADZEŃ DANE OGÓLNE Działania projektowe mają na celu wprowadzenie zieleni w formie drzew i żywopłotu zabezpieczającego plac zabaw. Projektowane nasadzenia przedstawiono na rys. nr PROGRAM ROBÓT Program robót jest następujący: usunąć gruz, śmieci i pozostałości po budowie; wymodelować powierzchnię terenu; W następnej kolejności należy: przygotować podłoże glebowe do wykonania nawierzchni trawiastych i nasadzeń roślinnych; wytyczyć nasadzenia w terenie; nasadzić drzewy i krzewy; mulczować glebę warstwą kory pod nasadzeniami drzew i krzewów; wysiać trawę na trawnikach; wykonać niezbędne zabezpieczenia wsadzonych roślin; posprzątać SZCZEGÓŁY WYKONANIA Glebę pod nasadzenia drzew i krzewów należy odpowiednio przygotować. Doły należy zaprawiać ziemią urodzajną. Należy wytyczyć miejsca wysadzenia drzew i krzewów i oznaczyć je. 9

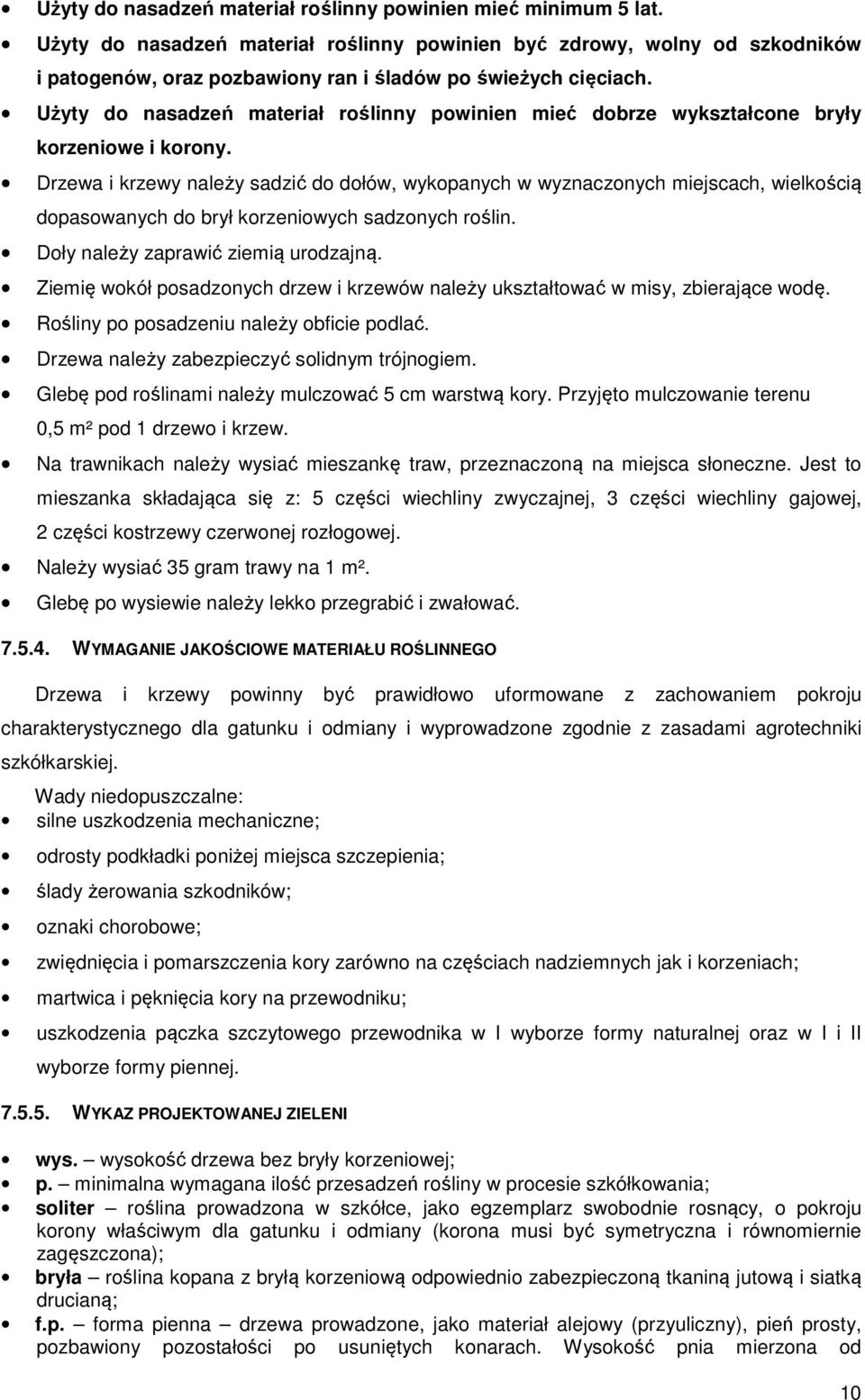

11 Użyty do nasadzeń materiał roślinny powinien mieć minimum 5 lat. Użyty do nasadzeń materiał roślinny powinien być zdrowy, wolny od szkodników i patogenów, oraz pozbawiony ran i śladów po świeżych cięciach. Użyty do nasadzeń materiał roślinny powinien mieć dobrze wykształcone bryły korzeniowe i korony. Drzewa i krzewy należy sadzić do dołów, wykopanych w wyznaczonych miejscach, wielkością dopasowanych do brył korzeniowych sadzonych roślin. Doły należy zaprawić ziemią urodzajną. Ziemię wokół posadzonych drzew i krzewów należy ukształtować w misy, zbierające wodę. Rośliny po posadzeniu należy obficie podlać. Drzewa należy zabezpieczyć solidnym trójnogiem. Glebę pod roślinami należy mulczować 5 cm warstwą kory. Przyjęto mulczowanie terenu 0,5 m² pod 1 drzewo i krzew. Na trawnikach należy wysiać mieszankę traw, przeznaczoną na miejsca słoneczne. Jest to mieszanka składająca się z: 5 części wiechliny zwyczajnej, 3 części wiechliny gajowej, 2 części kostrzewy czerwonej rozłogowej. Należy wysiać 35 gram trawy na 1 m². Glebę po wysiewie należy lekko przegrabić i zwałować WYMAGANIE JAKOŚCIOWE MATERIAŁU ROŚLINNEGO Drzewa i krzewy powinny być prawidłowo uformowane z zachowaniem pokroju charakterystycznego dla gatunku i odmiany i wyprowadzone zgodnie z zasadami agrotechniki szkółkarskiej. Wady niedopuszczalne: silne uszkodzenia mechaniczne; odrosty podkładki poniżej miejsca szczepienia; ślady żerowania szkodników; oznaki chorobowe; zwiędnięcia i pomarszczenia kory zarówno na częściach nadziemnych jak i korzeniach; martwica i pęknięcia kory na przewodniku; uszkodzenia pączka szczytowego przewodnika w I wyborze formy naturalnej oraz w I i II wyborze formy piennej WYKAZ PROJEKTOWANEJ ZIELENI wys. wysokość drzewa bez bryły korzeniowej; p. minimalna wymagana ilość przesadzeń rośliny w procesie szkółkowania; soliter roślina prowadzona w szkółce, jako egzemplarz swobodnie rosnący, o pokroju korony właściwym dla gatunku i odmiany (korona musi być symetryczna i równomiernie zagęszczona); bryła roślina kopana z bryłą korzeniową odpowiednio zabezpieczoną tkaniną jutową i siatką drucianą; f.p. forma pienna drzewa prowadzone, jako materiał alejowy (przyuliczny), pień prosty, pozbawiony pozostałości po usuniętych konarach. Wysokość pnia mierzona od 10

12 projektowanego poziomu materiału wykańczającego powierzchnię pod drzewami do najniższych konarów korony. DRZEWA LIŚCIASTE: Nr rośliny na planie Śliwa wiśniowa Pissardii 1. Prunus cerasifera Nazwa Uwagi Liczba sztuk wys cm; 2 p.; soliter; bryła; f. p. 2 KRZEWY LIŚCIASTE: Nr rośliny na planie Nazwa Rozstawa Liczba sztuk 1. Tawuła Van Houte a Spirea vanhouttea co 80 cm 28 TRAWNIKI zakładane są na powierzchni 68 m 2 ZESTAWIENIE: Nazwa Ilość Powierzchnia Drzewa 2 szt. - Krzewy 28 szt. - Trawniki - siew - 68 m 2 Nasiona trawy 3 kg - Kora 0,5 m³ 20 m ZABEZPIECZENIE ROŚLIN PODLEWANIE W dołach brył korzeniowych sadzonych drzew instalacja systemu nawadniania dokorzeniowego w postaci rur perforowanych nawadniająco-napowietrzających. System powinien być wyposażony w zamontowany na stałe wlew z łapaczem liści, umożliwiającym swobodny przepływ wody i dostęp powietrza. PALIKOWANIE Posadzone drzewa należy zabezpieczyć drewnianym solidnym, zaimpregnowanym trójnogiem. Palikowanie za pomocą trójnogów zbudowanych z trzech zaimpregnowanych palików o przekroju nie mniejszym niż 3 cm, usytuowanych naprzeciwlegle i związanych taśmą elastyczną. Wysokość palika powinna odpowiadać długości pnia i umożliwiać swobodne ruchy korony drzewa na wietrze. Elastyczne wiązanie z taśmy lub plastikowej opaski ma za zadanie oddzielać pień od pala i zapobiegać ocieraniu się PIELĘGNACJA GWARANCYJNA Pielęgnacja obejmuje w okresie jednego roku po odbiorze prac: Podlewanie roślin w godzinach rannych lub późnowieczornych (w miarę potrzeb). 11

13 Ilość wody potrzebna do jednorazowego podlewania to 5l / m 2. Niedopuszczalne jest wymywanie ziemi spod roślin oraz rozlewanie na pobliskie nawierzchnie utwardzone. Pielenie podłoża. Cięcia pielęgnacyjne krzewów. Zwalczanie chorób i szkodników. Uzupełnianie mis korą mieloną. Regulacja wiązadeł drzew. Wymiana uszkodzonych palików OCHRONNE ZABEZPIECZANIE DRZEW NA CZAS BUDOWY DANE OGÓLNE W okresie prowadzenia prac budowlanych należy: Drogi dojazdowe, zaplecze budowy i place składowe materiałów budowlanych zlokalizować z dala od istniejącego zadrzewienia. W taki sposób organizować roboty ziemne, by odcinki robót kończyć w przeciągu kilku dni, nie dopuszczając do trwałego przesuszenia korzeni i gleby. Jeżeli to możliwe prace prowadzić w okresie spoczynku zimowego drzew od XI do IV TYMCZASOWE ZABEZPIECZENIE DRZEW NA OKRES BUDOWY Tymczasowe zabezpieczenie drzew, które pozostaną w terenie po zakończeniu robót budowlanych, a są narażone na uszkodzenia w czasie prac, wymaga wykonania wszystkich podanych poniżej czynności: a) Zabezpieczenie drzew w sposób uniemożliwiający uszkodzenie mechaniczne: - owinięcie pnia drzewa matami słomianymi (4 m 2 na jeden pień) lub zużytymi oponami samochodowymi, a następnie oszalowanie ich deskami do wysokości pierwszych gałęzi. Oszalowanie powinno być otoczone opaskami z drutu lub taśmy stalowej w odległości wzajemnej co cm: - przykrycie odkrytych korzeni matami słomianymi lub folią - podlewanie drzew i krzewów wodą przez cały okres trwania robót, w zależności od warunków atmosferycznych. Nie należy dopuścić do przesuszenia korzeni. b) Prace w wykopach w obrębie strefy korzeniowej drzew, w odległości ok. 2 m na zewnątrz od obrysu korony, należy bezwzględnie prowadzić ręcznie, cięcia grubszych korzeni wykonywać ręcznie. c) W obrębie korony i strefy korzeniowej wyjątkowe zastosowanie sprzętu mechanicznego wymaga zgody Inwestora. d) Podczas prowadzenia prac w okresie wegetacyjnym roślin należy za deskowaniem czasowego wykopu należy wykonać osłonę odkrytych korzeni drzew i krzewów w formie szczeliny o szerokości 0,3-0,5 m i głębokości 1,5-2,0 m wypełnionej kompostem i torfem. 12

14 PIELĘGNACJA DRZEW USZKODZONYCH W CZASIE PROWADZENIA ROBÓT Drzewa uszkodzone w czasie prowadzenia robót należy natychmiast poddać zabiegom pielęgnacyjnym: a) Przy uszkodzeniu korzeni - zmniejszyć koronę drzewa, proporcjonalnie do ubytku korzeni; - wykonać cięcia sanitarne korzeni pod kątem prostym, dokonując cięcia tam, gdzie zaczyna się zdrowy korzeń; - zabezpieczyć powierzchnię ran specjalistycznym preparatem impregnującym; - obsypać urodzajną glebą zabezpieczone korzenie; b) Przy uszkodzeniu gałęzi - wykonać cięcia sanitarne gałęzi do miejsca, gdzie zaczyna się zdrowa tkanka. Cięcia wykonać trzyetapowo; - zabezpieczyć natychmiast miejsce cięcia specjalistycznym preparatem; c) Przy ubytkach powierzchniowych pnia: - wygładzić i uformować powierzchnię rany (ubytku); - uformować krawędź rany (ubytku); - zabezpieczyć całą powierzchnię rany specjalistycznym preparatem. 8. UWAGI Wszelkie zmiany w rozwiązaniach przyjętych w projekcie należy każdorazowo uzgadniać z projektantem prowadzącym. Przed przystąpieniem do ustalania niwelety alejek należy uzgodnić je z projektantem. W trakcie realizacji obiektu należy stosować materiały i wyroby posiadające obowiązujące świadectwo dopuszczalności do stosowania w budownictwie, lub, jeśli są przedmiotem norm państwowych, zaświadczenie producenta potwierdzające ich zgodność z postanowieniami odpowiednich norm. Podczas realizacji inwestycji należy zabezpieczyć drzewa przed uszkodzeniami mechanicznymi. Wszelkie prace prowadzone w pobliżu drzew powinny być wykonane ze szczególną ostrożnością tak, aby roboty ziemne nie spowodowały osłabienia systemów korzeniowych drzew. W przypadku odkrycia korzeni należy je zabezpieczyć. Korytowanie ograniczyć do minimum, tak, aby nie uszkodzić korzeni drzew. Przy drzewach rowki pod obrzeża należy kopać ręcznie. Wszystkie roboty muszą być tyczone przez uprawnionego geodetę budowy w porozumieniu z projektantem - inspektorem nadzoru. Po zakończeniu robót należy sporządzić geodezyjny pomiar powykonawczy zrealizowanego obiektu. Wszystkie elementy drewniane powinny być impregnowane biologicznie i chemicznie oraz p.poż ogólnie dostępnymi na rynku środkami. 13

15 KARTA TECHNICZNA ZESTAW 10 nr kat.110 Ekstra Skład zestawu: 1 Wieża z dachem dwuspadowym 1 Zjeżdżalnia głęboka 4 Zabezpieczenia 1 Podest 2 Platformy 3 Wejściówki 1 Rurka nad zjeżdżalnią 1 Przeplotnia drewniana 1 Drabinka krzyżakowa 1 Pomost wiszący 1 Pomost z belką 17 Okuć metalowych w grunt Pole strefy bezp. -66m² Obwód strefy bezp.-37mb Maks. wysokość upadku-2.2 m Zestaw dla dzieci w wieku od 3 do 14 lat DANE MATERIAŁOWO KONSTRUKCYJNE W celu uzyskania najwyższych parametrów wytrzymałościowych, słupy nośne mają przekrój okrągły, wykonane są z drewna sosnowego, klejonego z 5 warstw, toczone cylindrycznie, o średnicy 12cm. Dla zmniejszenia naprężeń powodujących wzdłużne pęknięcia, słupy są dodatkowo ryflowane wzdłużnie. Górne powierzchnie słupów konstrukcyjnych zabezpieczone przed nasiąkaniem, trwale zamocowanymi plastikowymi kapturami. Słupy osadzone 10 cm nad powierzchnią gruntu za pomocą stalowych okuć kotwionych na betonowym fundamencie min 60 cm w gruncie. Elementy drewniane (słupy, podesty,przeplotnia,drabinka krzyżakowa) zabezpieczone przed szkodliwym wpływem warunków atmosferycznych przez impregnację środkami na bazie naturalnych olejów i wosków, posiadającymi wymagane atesty higieniczne. Dach z półwałków z półwałków impregnowane próżniowo- ciśnieniowo i barwione lazurem na kolor ciemnozielony. Zabezpieczenia wykonane ze sklejki liściastej wodoodpornej z filmem melaminowym.. Ślizgi zjeżdżalni wykonane ze stali nierdzewnej i kwasoodpornej. Wszystkie elementy ze stali węglowej konstrukcyjnej, takie jak: poręcze, uchwyty, bariery, stelaż zjeżdżalni, zabezpieczone farbami proszkowymi poliestrowymi odpornymi na ciągłe działanie warunków atmosferycznych. Elementy złączne ocynkowane.zakończenia elementów złącznych osłonięte plastikowymi korkami z zaślepkami. NOVUM Wyposażenie Placów Zabaw Sławomir Chmieliński Pasym. Grom 36 tel ,fax

16 KARTA TECHNICZNA DRĄŻKI GIMNASTYCZNE PODWÓJNE nr kat.048 Ekstra Skład zestawu: 3 Słupy nośne 1 Drążek na wys. 1,3m 1 Drążek na wys. 0,8m 3 Okucia metalowe w grunt Pole strefy bezp. -12,7m² Obwód strefy bezp.-13,2mb Maks. wysokość upadku-1,3m Zestaw dla dzieci w wieku od 3 do 14 lat DANE MATERIAŁOWO KONSTRUKCYJNE W celu uzyskania najwyższych parametrów wytrzymałościowych, słupy nośne mają przekrój okrągły, wykonane z drewna sosnowego, klejonego z 5 warstw, toczone cylindrycznie o średnicy 12 cm.w celu zmniejszenia naprężeń powodujących wzdłużne pęknięcia, słupy są dodatkowo ryflowane wzdłużnie. Górne powierzchnie słupów konstrukcyjnych zabezpieczone przed nasiąkaniem trwale zamocowanymi plastikowymi kapturami. Słupy tworzące konstrukcję nośną są trwale osadzone 10 cm nad powierzchnią gruntu za pomocą stalowych okuć kotwionych na betonowym fundamencie min 60 cm w gruncie. Elementy drewniane zabezpieczone przed szkodliwym wpływem warunków atmosferycznych przez impregnację środkami na bazie naturalnych olejów i wosków posiadających wymagane atesty higieniczne. Do połączeń podzespołów z drewnem stosujemy stalowe łączniki mocowane za pomocą grubych wkrętów, gdyż tego typu połączenie, w odróżnieniu od łączników gwintowych, zapewnia nieluzujące się złącze w drewnie. Łby wkrętów ukryte w plastikowych wkładkach. NOVUM Wyposażenie Placów Zabaw Sławomir Chmieliński Pasym. Grom 36 tel ,fax

17

18 KARTA TECHNICZNA HUŚTAWKA WAŻKA NA SPRĘŻYNIE nr kat Standard Pole strefy bezp. -7,1 m² Obwód strefy bezp.-9,8 mb Maks. wysokość upadku-0,46m Zestaw dla dzieci w wieku od 0 do 14 lat DANE MATERIAŁOWO KONSTRUKCYJNE Sprężynowiec podwójny z belką z drewna klejonego impregnowanego preparatem na bazie naturalnych olejów i wosków z atestem. Belka przykręcona do stalowego mocowania sprężyny zabezpieczonego przed warunkami atmosferycznymi poprzez lakierowanie farbami proszkowymi poliestrowymi. Stalowa sprężyna bujaka wykonana ze stali jakościowej (również lakierowana farbami proszkowymi poliestrowymi) połączona z mocowaniem oraz betonowym bloczkiem fundamentowym lub stalową podstawą do posadowienia w gruncie. Siedziska gumowe. Formatki z zamontowanymi rączkami i podnóżkami ze sklejki wodoodpornej liściastej z filmem melaminowym. Formatki połączone ocynkowanymi elementami złącznymi osłoniętymi plastikowymi korkami. Rączki i podnóżki plastikowe, duże uniemożliwiające urazy oczu. Dla bezpieczeństwa zamontowane na końcach belki gumowe odbojniki amortyzujące. NOVUM Wyposażenie Placów Zabaw Sławomir Chmieliński Pasym. Grom 36 tel ,fax

19 KARTA TECHNICZNA HUŚTAWKA PODWÓJNA Z BELKĄ METALOWĄ nr kat.0371 Ekstra Skład zestawu: 4 Słupy nośne 1 Belka metalowa 2 Zawiesia z siedziskiem gumowym nr kat lub 2 Zawiesia z siedziskiem Koszyk nr kat lub 2 Zawiesia z siedziskiem Koszyk zapinany nr kat lub 1 Zawiesie z siedziskiem gumowym nr kat oraz 1 Zawiesie z siedziskiem Koszyk nr kat (1 Zawiesie z siedziskiem Koszyk zapinany nr kat. 0976) lub 1 Zawiesie Bocianie gniazdo nr kat Okucia metalowe w grunt Pole strefy bezp. -35 m² Obwód strefy bezp.-24,5mb Maks. wysokość upadku-1,3m Zestaw dla dzieci w wieku od 3 do 14 lat DANE MATERIAŁOWO KONSTRUKCYJNE W celu uzyskania najwyższych parametrów wytrzymałościowych, słupy nośne mają przekrój okrągły, wykonane są z drewna sosnowego, klejonego z 5 warstw, toczone cylindrycznie, o średnicy 12 cm.dla zmniejszenia naprężeń powodujących wzdłużne pęknięcia, słupy są dodatkowo ryflowane wzdłużnie. Słupy osadzone 10cm nad powierzchnią gruntu za pomocą stalowych okuć kotwionych na betonowym fundamencie min 60cm w gruncie. Nogi drewniane huśtawki zabezpieczone przed szkodliwym wpływem warunków atmosferycznych przez impregnację środkami na bazie naturalnych olejów i wosków, posiadających wymagane atesty higieniczne. Górna belka metalowa huśtawki, pospawana z giętych rur o średnicy 60mm połączonych płaskownikami,malowana farbami proszkowymi poliestrowymi odpornymi na ciągłe działanie warunków atmosferycznych. Siedziska z atestem. Łańcuchy zawiesi siedzisk i elementy złączne ocynkowane.łby elementów złącznych osłonięte plastikowymi korkami. NOVUM Wyposażenie Placów Zabaw Sławomir Chmieliński Pasym. Grom 36 tel ,fax

20 KARTA TECHNICZNA KONIK nr kat. 032 Standard Pole strefy bezp. -3,8 m² Obwód strefy bezp.-7.mb Maks. wysokość upadku-0,46m Zestaw dla dzieci w wieku od 0 do 14 lat DANE MATERIAŁOWO KONSTRUKCYJNE Sprężynowiec ze stelażem ze sklejki wodoodpornej z filmem melaminowym gr.18mm wykonanym z wyciętych kształtowo formatek z namalowanymi rysami konika. Formatki połączone ocynkowanymi elementami złącznymi osłoniętymi plastikowymi korkami z zaślepkami i przykręcone do stalowego mocowania sprężyny zabezpieczonego przed warunkami atmosferycznymi poprzez lakierowanie proszkowe farbami poliestrowymi. Rączki (podnóżki) plastikowe, duże, zapobiegające przed urazami oka. Stalowa sprężyna bujaka wykonana ze stali jakościowej (również lakierowana proszkowo ) połączona z mocowaniem sprężynowca oraz betonowym bloczkiem fundamentowym lub stalową podstawą do posadowienia w gruncie. Sprężynowiec posadowiony na głębokości 0,45m. NOVUM Wyposażenie Placów Zabaw Sławomir Chmieliński Pasym. Grom 36 tel ,fax

21

22

23

24 KARTA TECHNICZNA ŁAWKA Z BALI STAŁA nr kat.076 Standard DANE MATERIAŁOWO KONSTRUKCYJNE Wykonana z drewna sosnowego, impregnowanego próżniowo ciśnieniowo w kolorze oliwkowym. Ławka trwale posadowiona w gruncie. NOVUM Wyposażenie Placów Zabaw Sławomir Chmieliński Pasym. Grom 36 tel ,fax

25 KARTA TECHNICZNA ŁAWKA Z BALI STAŁA Z OPARCIEM nr kat.077 Standard DANE MATERIAŁOWO KONSTRUKCYJNE Wykonana z drewna sosnowego, impregnowanego próżniowo ciśnieniowo w kolorze oliwkowym. Ławka trwale posadowiona w gruncie. NOVUM Wyposażenie Placów Zabaw Sławomir Chmieliński Pasym. Grom 36 tel ,fax

26 KARTA TECHNICZNA KOSZ Z PÓŁWAŁKÓW nr kat. 091 Standard DANE MATERIAŁOWO KONSTRUKCYJNE Wykonany z drewna sosnowego, impregnowanego próżniowo ciśnieniowo w kolorze oliwkowym, trwale zakotwiony w ziemi. Metalowe obręcze kosza zabezpieczone poprzez lakierowanie proszkowe farbami poliestrowymi. Elementy złączne ocynkowane i osłonięte plastikowymi korkami. NOVUM Wyposażenie Placów Zabaw Sławomir Chmieliński Pasym. Grom 36 tel ,fax

27 'Trzy Małe Drzewka' mgr inż. Natalia Maćków ul. M. Konopnickiej 25, Szczecin, Polska tel./fax , Mobil: , INWESTOR SZKOŁA PODSTAWOWA W JARSZEWIE Jarszewo Kamień Pomorski INWESTYCJA WYKONANIE PROJEKTU PLACU ZABAW W RAMACH RZĄDOWEGO PROGRAMU 'RADOSNA SZKOŁA' ADRES INWESTYCJI Jarszewo Kamień Pomorski obręb Jarszewo, dz. nr 108 PROJEKT mgr inż. arch.krajobrazu Natalia Maćków mgr inż.arch. Magdalena Słoka-Opłotny upr. bud. 10/ZPOIA/2006 NAZWA I STADIUM RYSUNKU LEGENDA ZAKRES OPRACOWANIA SKALA 1:500 BRANŻA A+Z ELEMENTY ZAGOSPODAROWANIA OBRZEŻE BETONOWE ŁAWKA Z OPARCIEM ŁAWKA BEZ OPARCIA KOSZ NA ODPADKI TABLICA INFORMACYJNA STREFA BEZPIECZEŃSTWA NAWIERZCHNIE ZIELEŃ GUMOWA - BEZPIECZNA GUMOWA - BEZPIECZNA ISTNIEJĄCE DRZEWA PROJEKTOWANE DRZEWA PROJEKTOWANE KRZEWY PROJEKTOWANA TRAWA PROJEKT ZAGOSPODAROWANIA TERENU DATA IX.2011 OPRACOWANIE mgr inż. arch.krajobrazu Natalia Maćków NR RYS 1

28 'Trzy Małe Drzewka' mgr inż. Natalia Maćków ul. M. Konopnickiej 25, Szczecin, Polska tel./fax , Mobil: , INWESTOR SZKOŁA PODSTAWOWA W JARSZEWIE Jarszewo Kamień Pomorski 2/14 80 cm INWESTYCJA WYKONANIE PROJEKTU PLACU ZABAW W RAMACH RZĄDOWEGO PROGRAMU 'RADOSNA SZKOŁA' 4 3 LEGENDA 1 ZESTAW ZABAWOWY ZAKRES OPRACOWANIA ADRES INWESTYCJI PROJEKT Jarszewo Kamień Pomorski obręb Jarszewo, dz. nr 108 2/14 80 cm 1 2 DRĄŻEK PODWÓJNY HUŚTAWKA WAŻKA NA SPRĘŻYNIE HUŚTAWKA WAHADŁOWA OBRZEŻE BETONOWE ŁAWKA Z OPARCIEM ŁAWKA BEZ OPARCIA KOSZ NA ODPADKI 1/1 TABLICA INFORMACYJNA 1/1 2/14 STREFA BEZPIECZEŃSTWA 80 cm BUJAK SPRĘŻYNOWY 5 ELEMENTY ZAGOSPODAROWANIA NAWIERZCHNIE ZIELEŃ 1/6 GUMOWA - BEZPIECZNA NIEBIESKA GUMOWA - BEZPIECZNA POMARAŃCZOWA ISTNIEJĄCE DRZEWA PROJEKTOWANE DRZEWA PROJEKTOWANE KRZEWY PROJEKTOWANA TRAWA NUMER PORZĄDKOWY DRZEWA ZGODNY Z TABELĄ NASADZEŃ / LICZBA SZTUK NUMER PORZĄDKOWY KRZEWU ZGODNY Z TABELĄ NASADZEŃ / LICZBA SZTUK ROZSTAWA mgr inż. arch.krajobrazu Natalia Maćków mgr inż.arch. Magdalena Słoka-Opłotny upr. bud. 10/ZPOIA/2006 NAZWA I STADIUM RYSUNKU SKALA DATA 1:200 BRANŻA A+Z PROJEKT ZAGOSPODAROWANIA PLACU ZABAW IX.2011 OPRACOWANIE mgr inż. arch.krajobrazu Natalia Maćków NR RYS 2

29 'Trzy Małe Drzewka' mgr inż. Natalia Maćków ul. M. Konopnickiej 25, Szczecin, Polska tel./fax , Mobil: , INWESTOR SZKOŁA PODSTAWOWA W JARSZEWIE Jarszewo Kamień Pomorski INWESTYCJA 0,8 LEGENDA WYKONANIE PROJEKTU PLACU ZABAW W RAMACH RZĄDOWEGO PROGRAMU 'RADOSNA SZKOŁA' N1 Z1 Z3 Z6 N3 0,8 Z5 10,9 Z7 10,9 5,4 N2 Z2 Z4 Z8 Z9 N4 3,1 1,0 14,6 1,0 3,1 N4 Z13 ZAKRES OPRACOWANIA WSPÓŁRZĘDNE NAWIERZCHNI WSPÓŁRZĘDNE URZĄDZEŃ ZABAWOWYCH NUMER PUNKTU WSPÓŁRZĘDNE X Y Z , ,06 Z , ,12 Z , ,06 Z , ,13 Z , ,08 Z , ,08 Z , ,08 Z , ,14 Z , ,14 NUMER PUNKTU WSPÓŁRZĘDNE X Y N , ,04 N , ,15 N , ,04 N , ,15 ADRES INWESTYCJI PROJEKT mgr inż.arch. Jarszewo Kamień Pomorski obręb Jarszewo, dz. nr 108 mgr inż. arch.krajobrazu Natalia Maćków Magdalena Słoka-Opłotny upr. bud. 10/ZPOIA/2006 NAZWA I STADIUM RYSUNKU SKALA DATA 1:200 BRANŻA A+Z PLANSZA WYMIAROWA IX.2011 OPRACOWANIE mgr inż. arch.krajobrazu Natalia Maćków NR RYS 3
