OPIS PRZEDMIOTU ZAMÓWIENIA:

Transkrypt

1 OPIS PRZEDMIOTU ZAMÓWIENIA: Załącznik nr 5 do SIWZ I. Konserwacji urządzeń turystycznych tj.: 1. Wieża widokowa w Obrębie Objazda dz szt. 2. Wieży widokowej w Klukach dz.8 1 szt. 3. Wieży widokowej w Rąbce dz. 2/4 L 1 szt. 4. Platforma widokowa w Czołpinie dz. 22/3 1 szt. 5. Pomost widokowy nad j. Gardno przy dz szt. 6. Pomost widokowy nad j. Dołgie Małe dz. 28/2 1 szt. 7. Pomost widokowy nad j. Dołgie Duże przy dz. 27/1 1 szt. II. Parametry techniczne charakteryzujące urządzenia turystyczne w danych Obwodach Ochronnych: OBWÓD OCHRONNY ROWY: Ad.1. Wieża widokowa w Obrębie Objazda dz. 343 Wysokość platformy widokowej - 12,32 m Długość i szerokość - 7 m Powierzchnia zabudowy 49 m² Kubatura - 381,85 m³ Ilość wbudowanego drewna do konserwacji: Krawędziaki deski, -26,469 m³ Drewno okrągłe 6,505 m³ Ad. 5. Pomost widokowy nad j. Gardno przy dz. 34 a. Długość pomostu 26,38 m Szerokość pomostu 3,85 m Powierzchnia pomostu 61,05 m² b. Platforma poprzeczna: Długość 15,98 m Szerokość 3,90 m Powierzchnia platformy poprzecznej 47,57 m² Ilość wbudowanego drewna do konserwacji: Krawędziaki deski, - 21,631 m³ Drewno okrągłe 2,120 m³ Ad. 6. Pomost widokowy nad j. Dołgie Małe dz. 28/2 a. Długość pomostu 16,97 m Szerokość pomostu 1, 99 m Powierzchnia 33,77 m² b. Platforma poprzeczna: długość 6, 68 m Szerokość 2,85 m Powierzchnia 19,04 m ² c. Podjazd: długość 3,25 m

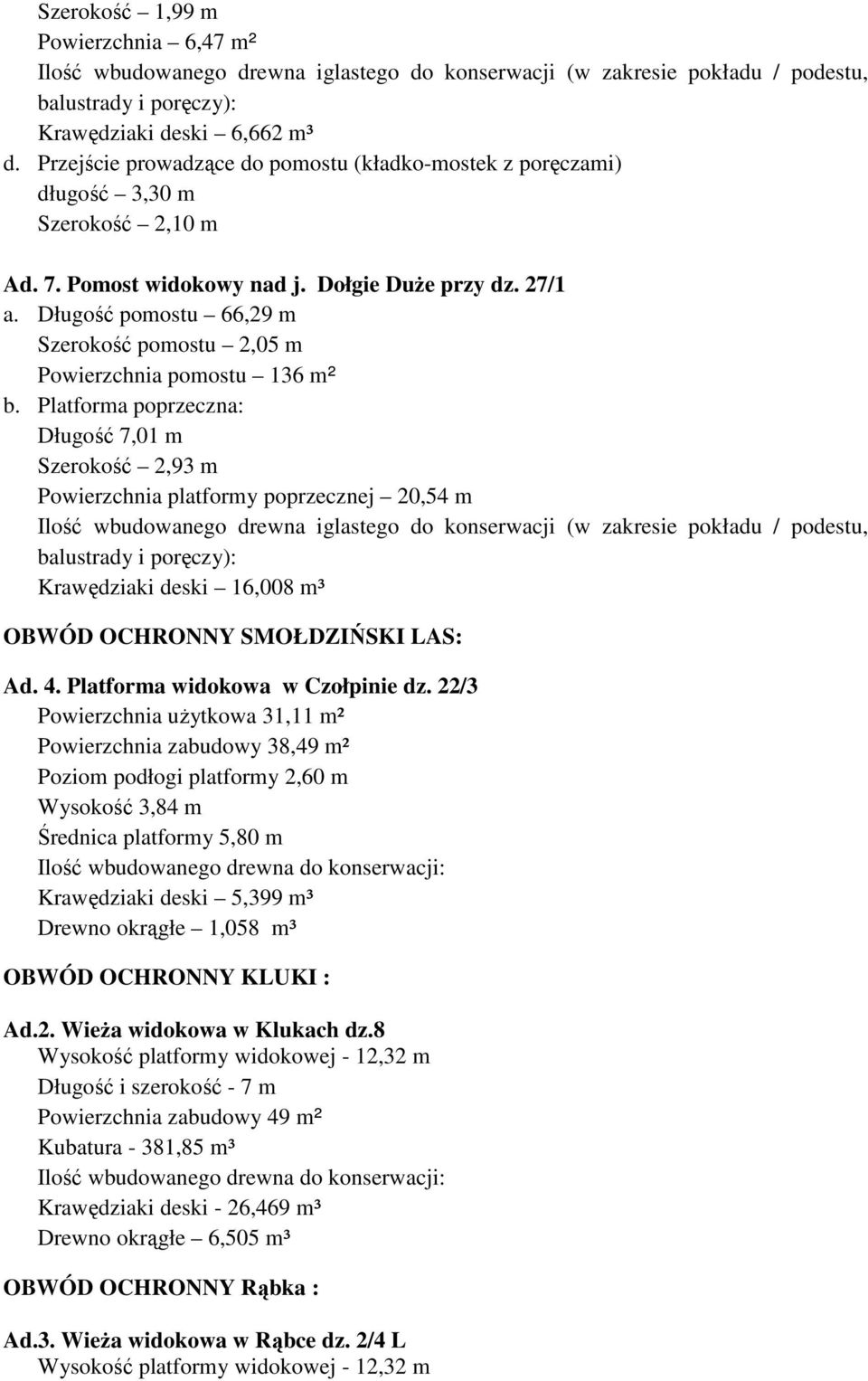

2 Szerokość 1,99 m Powierzchnia 6,47 m² Ilość wbudowanego drewna iglastego do konserwacji (w zakresie pokładu / podestu, balustrady i poręczy): Krawędziaki deski 6,662 m³ d. Przejście prowadzące do pomostu (kładko-mostek z poręczami) długość 3,30 m Szerokość 2,10 m Ad. 7. Pomost widokowy nad j. Dołgie Duże przy dz. 27/1 a. Długość pomostu 66,29 m Szerokość pomostu 2,05 m Powierzchnia pomostu 136 m² b. Platforma poprzeczna: Długość 7,01 m Szerokość 2,93 m Powierzchnia platformy poprzecznej 20,54 m Ilość wbudowanego drewna iglastego do konserwacji (w zakresie pokładu / podestu, balustrady i poręczy): Krawędziaki deski 16,008 m³ OBWÓD OCHRONNY SMOŁDZIŃSKI LAS: Ad. 4. Platforma widokowa w Czołpinie dz. 22/3 Powierzchnia użytkowa 31,11 m² Powierzchnia zabudowy 38,49 m² Poziom podłogi platformy 2,60 m Wysokość 3,84 m Średnica platformy 5,80 m Ilość wbudowanego drewna do konserwacji: Krawędziaki deski 5,399 m³ Drewno okrągłe 1,058 m³ OBWÓD OCHRONNY KLUKI : Ad.2. Wieża widokowa w Klukach dz.8 Wysokość platformy widokowej - 12,32 m Długość i szerokość - 7 m Powierzchnia zabudowy 49 m² Kubatura - 381,85 m³ Ilość wbudowanego drewna do konserwacji: Krawędziaki deski - 26,469 m³ Drewno okrągłe 6,505 m³ OBWÓD OCHRONNY Rąbka : Ad.3. Wieża widokowa w Rąbce dz. 2/4 L Wysokość platformy widokowej - 12,32 m

3 Długość i szerokość - 7 m Powierzchnia zabudowy 49 m² Kubatura - 381,85 m³ Ilość wbudowanego drewna do konserwacji: Krawędziaki deski, -26,469 m³ Drewno okrągłe 6,505 m³ III. Konserwacja ww. obiektów, wraz z drewnianymi jego elementami stanowiącymi miejsca odpoczynku(ławki, ławostoły), polegająca w szczególności na: 1. Podwójnej impregnacji głęboko penetrującymi owado, glono i grzybobójczymi środkami ochrony drewna wilgotnego: a) Przed odnawianiem powierzchni (drewnianej) malowanej wcześniej impregnatem całość konstrukcji należy dokładnie oczyścić z kurzu i brudu. Drewno powinno być czyste przed impregnacją. b) Konserwacja impregnatami przeznaczonymi do zabezpieczania drewna na zewnątrz (wybór impregnatu, którego zastosowanie dwukrotnego malowania zapewni skuteczną ochronę drewna), c) Preparat niełuszczący się d) Impregnat umożliwiający drewnu oddychanie e) Impregnacja konstrukcji znajdującej się nad powierzchnią ziemi i lustra wody f) Impregnacja całości elementów drewnianych w kolorze zielonym 2. Dokręceniu śrub, nakrętek we wszystkich konstrukcjach oraz malowanie głowic, końcówek śrub i nakrętek reaktywną farbą rdzochronną. 3. Naprawie przejścia do pomostu nad j. Dołgie Małe - Ad.6.d. (wymiana uszkodzonych elementów - zastosowanie drewna odpornego na wilgoć: dąb lub modrzew; łączenia: wkręty- ze stali nierdzewnej do drewna tarasowego, nie gorsze niż spax-d, śruby) oraz impregnacja jw. (wraz z częścią zakotwioną w ziemi, odpowiednimi środkami). IV. Wykonawca jest w pełni odpowiedzialny za jakość prac, pełną ich kontrolę i jakość użytych materiałów: a) Wykonawca przed przystąpieniem do prac zobowiązany jest do udzielania informacji o źródle produkcji, zakupu lub pozyskania materiałów, atestów i próbek Zamawiającemu. b) Wykonawca każdorazowo przy nakładaniu pierwszej i drugiej warstwy impregnatu na każde z urządzeń turystycznych zgłaszać będzie ten fakt osobie wyznaczonej przez Zamawiającego, celem umożliwienia uczestniczenia przy nałożeniu kolejnej warstwy. c) Zamawiający może okresowo kontrolować dostarczane do konserwacji materiały, żeby sprawdzić czy są one zgodne z wymaganiami specyfikacji technicznych. V. Zdjęcia infrastruktury (pochodzące z różnych okresów udostępniania infrastruktury)

4 Ad.1. Wieża widokowa w Obrębie Objazda dz. 343

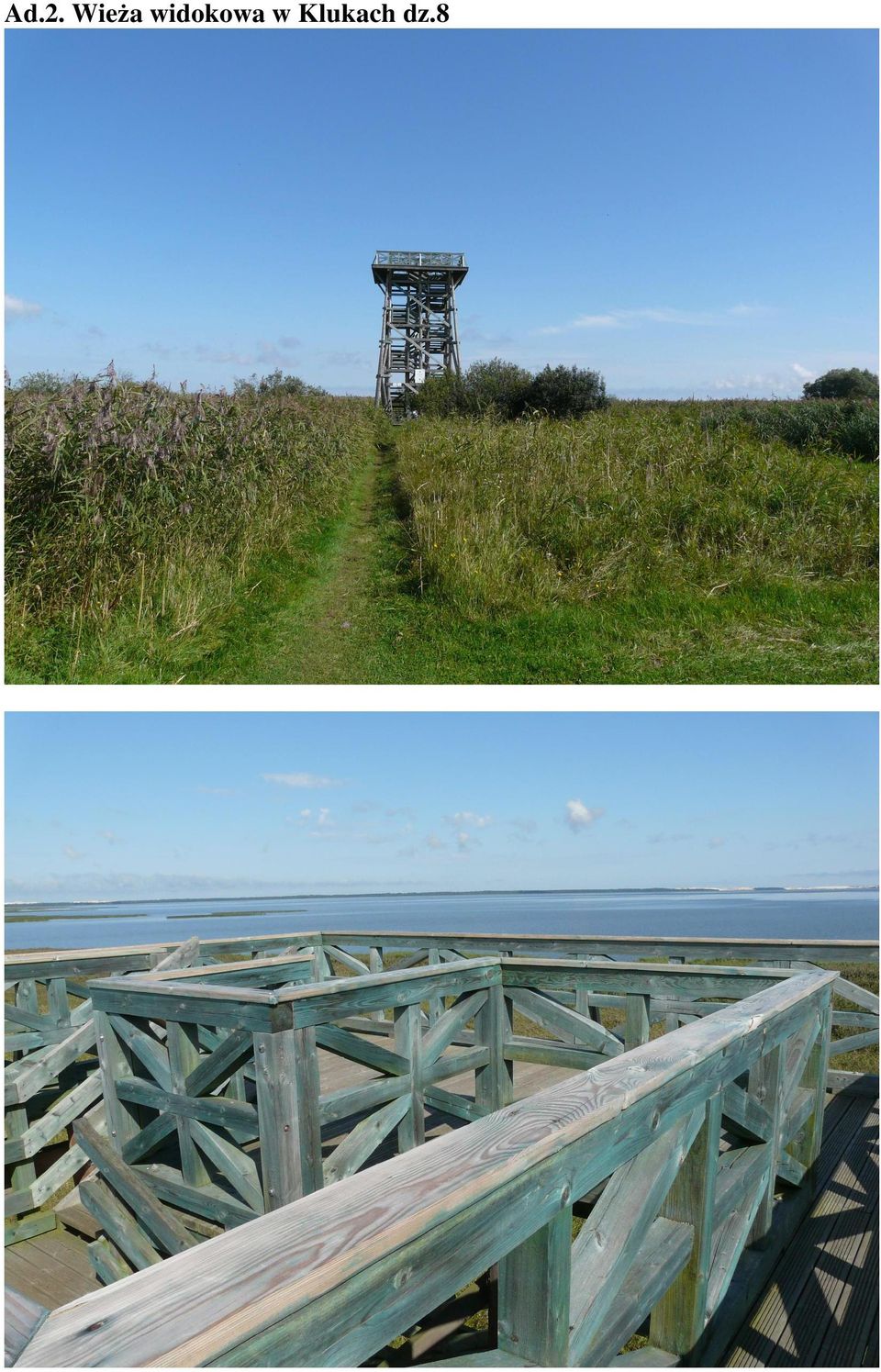

5 Ad.2. Wieża widokowa w Klukach dz.8

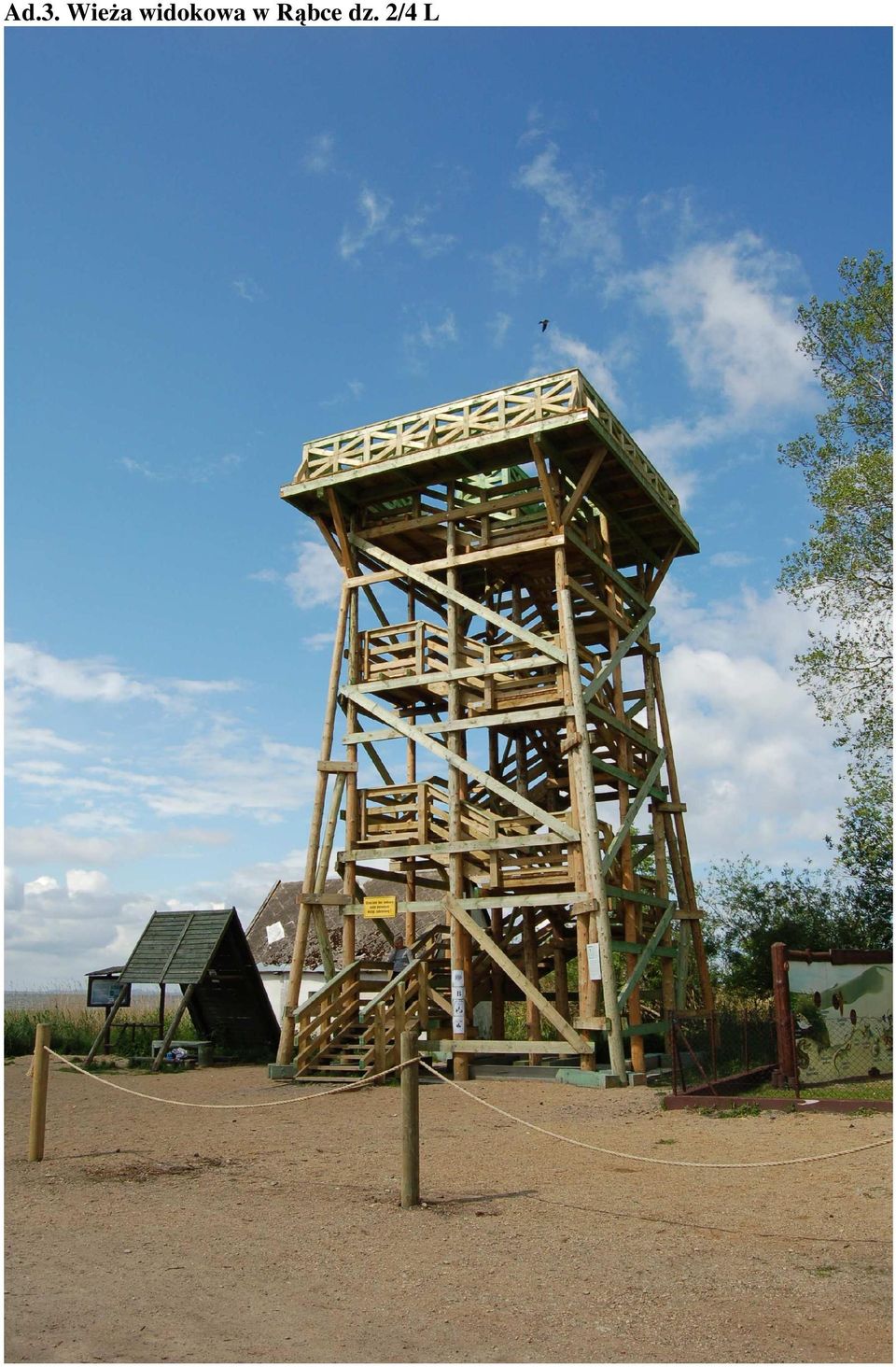

6 Ad.3. Wieża widokowa w Rąbce dz. 2/4 L

7 Ad. 4. Platforma widokowa w Czołpinie dz. 22/3

8 Ad. 5. Pomost widokowy nad j. Gardno przy dz. 34

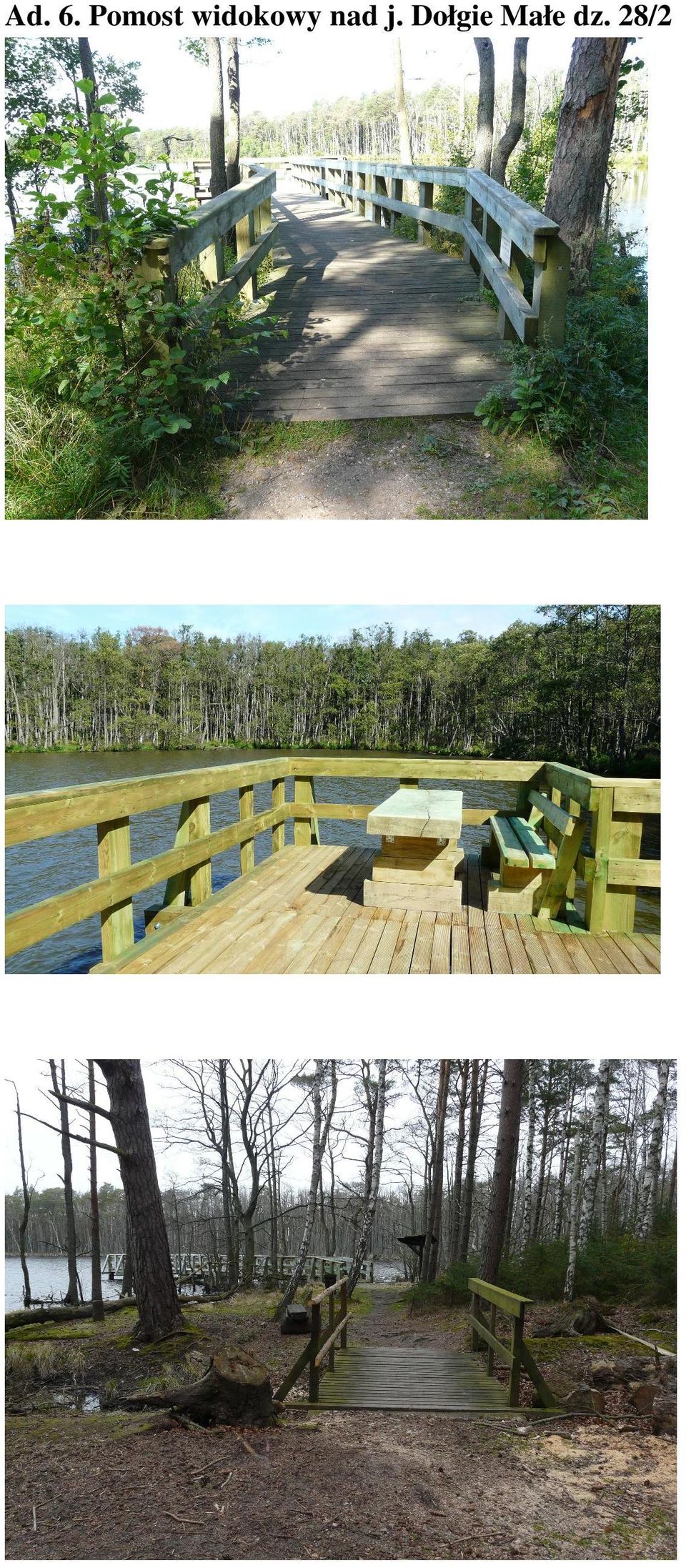

9 Ad. 6. Pomost widokowy nad j. Dołgie Małe dz. 28/2
