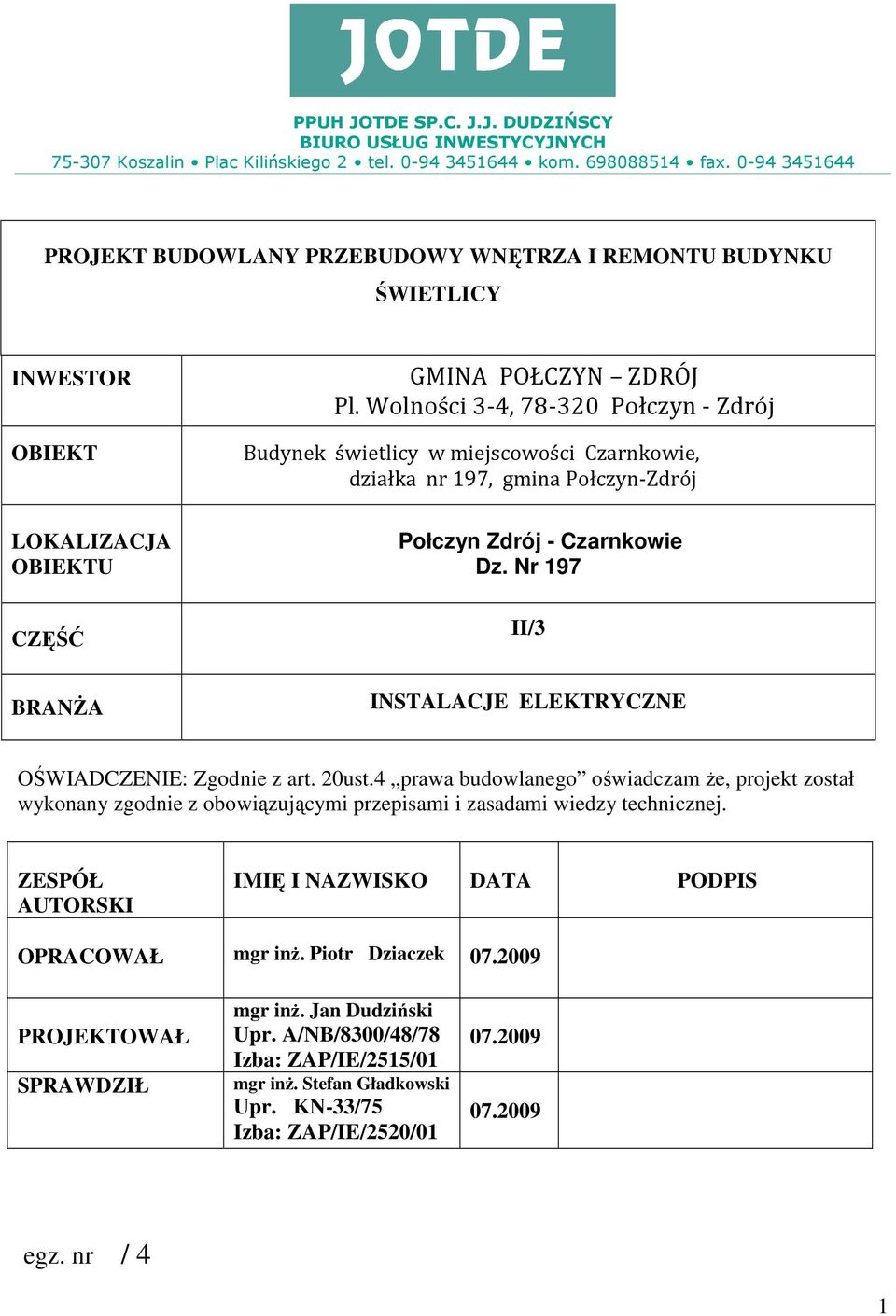

1 PPUH JOTDE SP.C. J.J. DUDZIŃSCY BIURO USŁUG INWESTYCYJNYCH Koszalin Plac Kilińskiego 2 tel kom fax PROJEKT BUDOWLANY PRZEBUDOWY WNĘTRZA I REMONTU BUDYNKU ŚWIETLICY INWESTOR OBIEKT LOKALIZACJA OBIEKTU CZĘŚĆ GMINA POŁCZYN ZDRÓJ Pl. Wolności 3-4, Połczyn - Zdrój Budynek świetlicy w miejscowości Czarnkowie, działka nr 197, gmina Połczyn-Zdrój Połczyn Zdrój - Czarnkowie Dz. Nr 197 II/3 BRANśA INSTALACJE ELEKTRYCZNE OŚWIADCZENIE: Zgodnie z art. 20ust.4 prawa budowlanego oświadczam Ŝe, projekt został wykonany zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. ZESPÓŁ AUTORSKI IMIĘ I NAZWISKO DATA PODPIS OPRACOWAŁ mgr inŝ. Piotr Dziaczek PROJEKTOWAŁ SPRAWDZIŁ mgr inŝ. Jan Dudziński Upr. A/NB/8300/48/78 Izba: ZAP/IE/2515/01 mgr inŝ. Stefan Gładkowski Upr. KN-33/75 Izba: ZAP/IE/2520/ egz. nr / 4 1

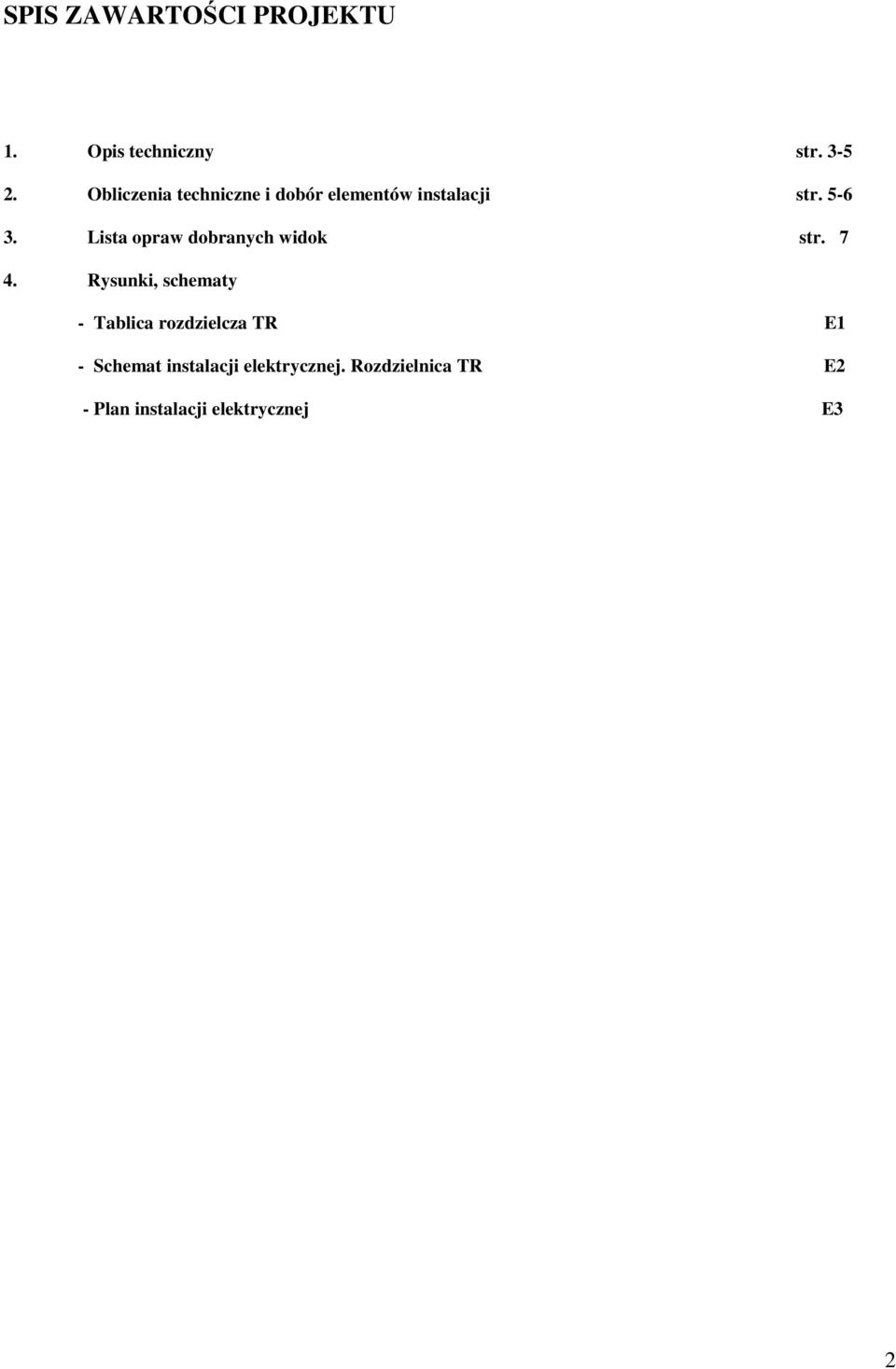

2 SPIS ZAWARTOŚCI PROJEKTU 1. Opis techniczny str Obliczenia techniczne i dobór elementów instalacji str Lista opraw dobranych widok str Rysunki, schematy - Tablica rozdzielcza TR E1 - Schemat instalacji elektrycznej. Rozdzielnica TR E2 - Plan instalacji elektrycznej E3 2

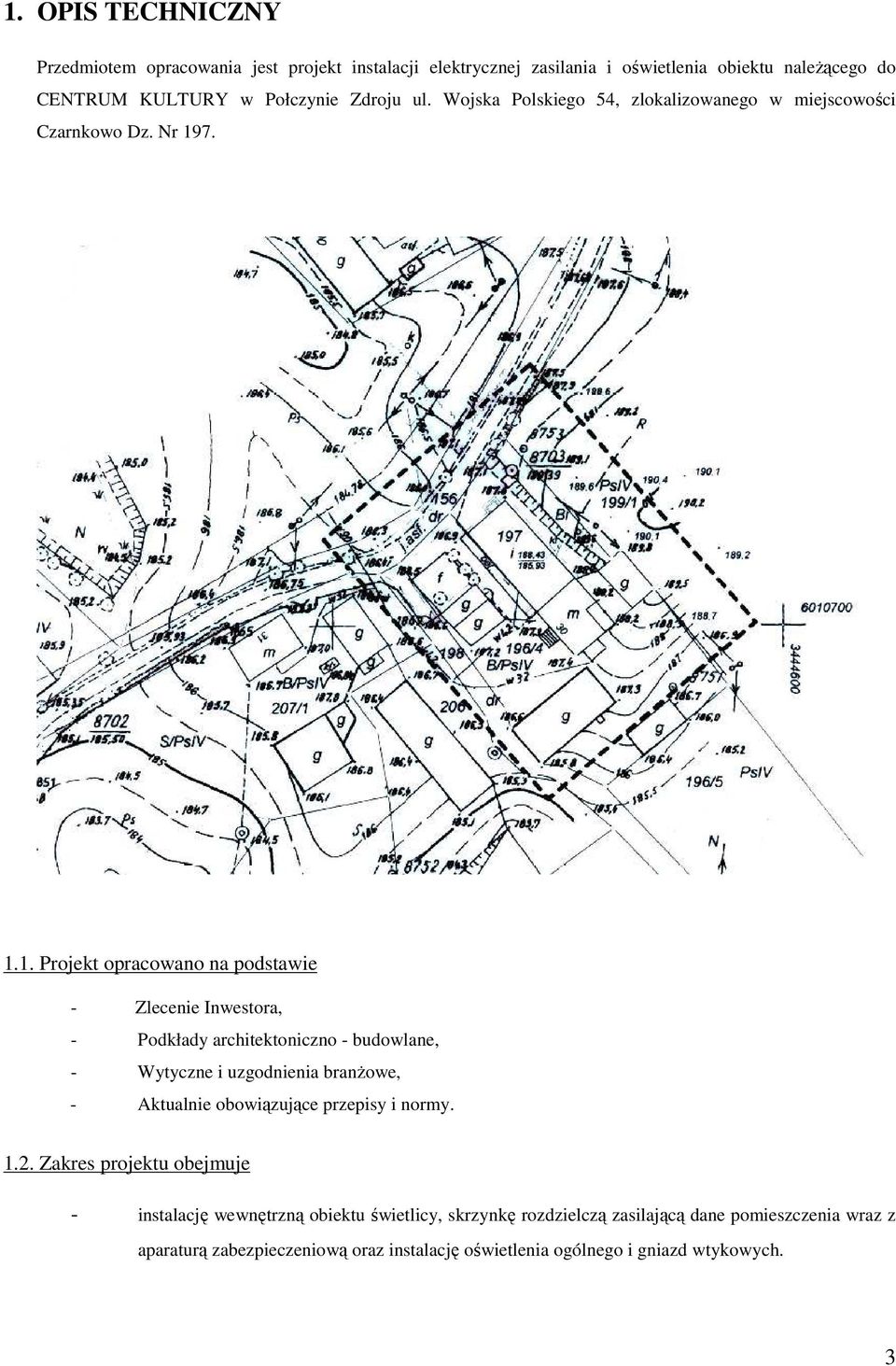

3 1. OPIS TECHNICZNY Przedmiotem opracowania jest projekt instalacji elektrycznej zasilania i oświetlenia obiektu naleŝącego do CENTRUM KULTURY w Połczynie Zdroju ul. Wojska Polskiego 54, zlokalizowanego w miejscowości Czarnkowo Dz. Nr Projekt opracowano na podstawie - Zlecenie Inwestora, - Podkłady architektoniczno - budowlane, - Wytyczne i uzgodnienia branŝowe, - Aktualnie obowiązujące przepisy i normy Zakres projektu obejmuje - instalację wewnętrzną obiektu świetlicy, skrzynkę rozdzielczą zasilającą dane pomieszczenia wraz z aparaturą zabezpieczeniową oraz instalację oświetlenia ogólnego i gniazd wtykowych. 3

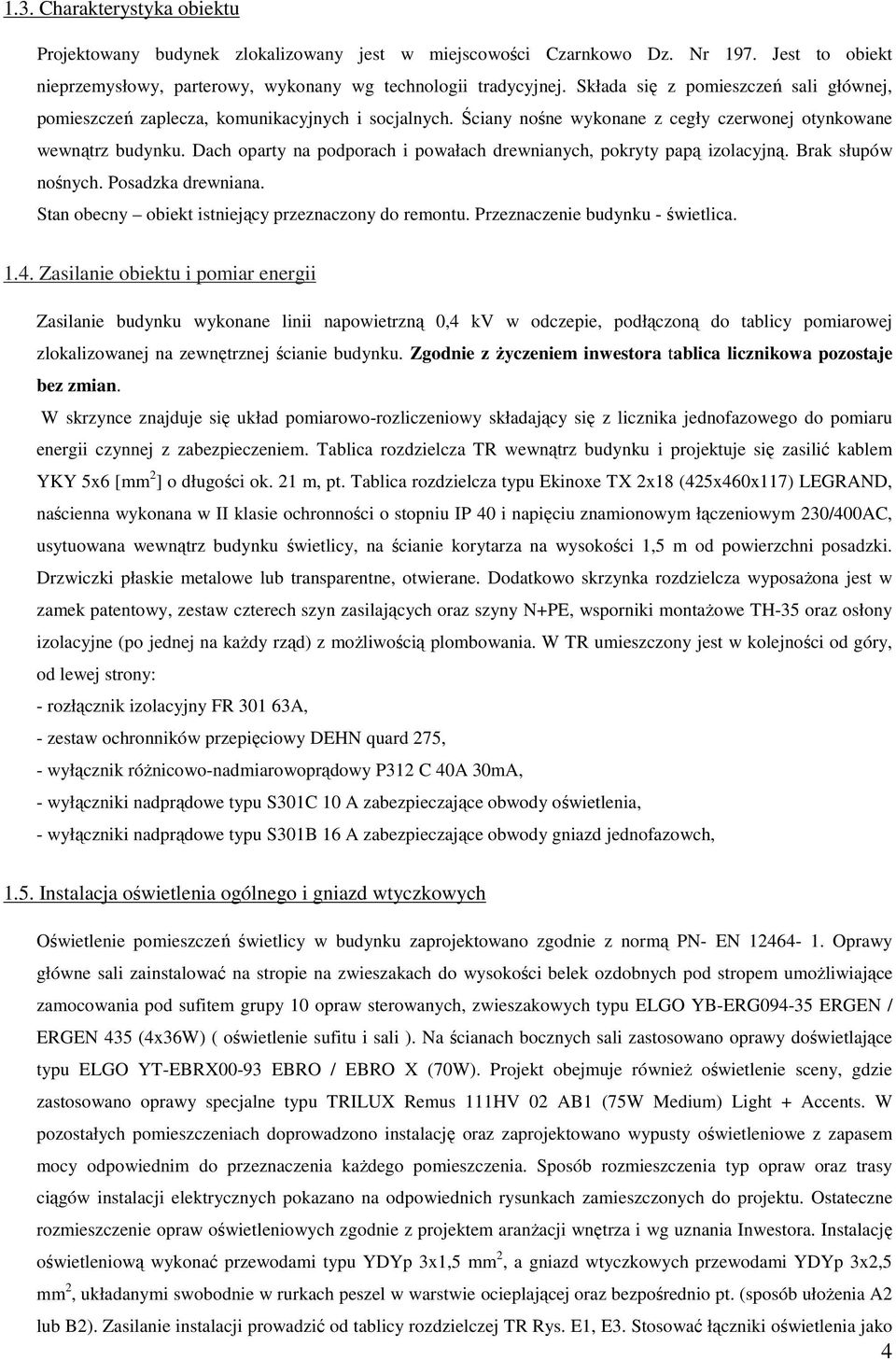

4 1.3. Charakterystyka obiektu Projektowany budynek zlokalizowany jest w miejscowości Czarnkowo Dz. Nr 197. Jest to obiekt nieprzemysłowy, parterowy, wykonany wg technologii tradycyjnej. Składa się z pomieszczeń sali głównej, pomieszczeń zaplecza, komunikacyjnych i socjalnych. Ściany nośne wykonane z cegły czerwonej otynkowane wewnątrz budynku. Dach oparty na podporach i powałach drewnianych, pokryty papą izolacyjną. Brak słupów nośnych. Posadzka drewniana. Stan obecny obiekt istniejący przeznaczony do remontu. Przeznaczenie budynku - świetlica Zasilanie obiektu i pomiar energii Zasilanie budynku wykonane linii napowietrzną 0,4 kv w odczepie, podłączoną do tablicy pomiarowej zlokalizowanej na zewnętrznej ścianie budynku. Zgodnie z Ŝyczeniem inwestora tablica licznikowa pozostaje bez zmian. W skrzynce znajduje się układ pomiarowo-rozliczeniowy składający się z licznika jednofazowego do pomiaru energii czynnej z zabezpieczeniem. Tablica rozdzielcza TR wewnątrz budynku i projektuje się zasilić kablem YKY 5x6 [mm 2 ] o długości ok. 21 m, pt. Tablica rozdzielcza typu Ekinoxe TX 2x18 (425x460x117) LEGRAND, naścienna wykonana w II klasie ochronności o stopniu IP 40 i napięciu znamionowym łączeniowym 230/400AC, usytuowana wewnątrz budynku świetlicy, na ścianie korytarza na wysokości 1,5 m od powierzchni posadzki. Drzwiczki płaskie metalowe lub transparentne, otwierane. Dodatkowo skrzynka rozdzielcza wyposaŝona jest w zamek patentowy, zestaw czterech szyn zasilających oraz szyny N+PE, wsporniki montaŝowe TH-35 oraz osłony izolacyjne (po jednej na kaŝdy rząd) z moŝliwością plombowania. W TR umieszczony jest w kolejności od góry, od lewej strony: - rozłącznik izolacyjny FR A, - zestaw ochronników przepięciowy DEHN quard 275, - wyłącznik róŝnicowo-nadmiarowoprądowy P312 C 40A 30mA, - wyłączniki nadprądowe typu S301C 10 A zabezpieczające obwody oświetlenia, - wyłączniki nadprądowe typu S301B 16 A zabezpieczające obwody gniazd jednofazowch, 1.5. Instalacja oświetlenia ogólnego i gniazd wtyczkowych Oświetlenie pomieszczeń świetlicy w budynku zaprojektowano zgodnie z normą PN- EN Oprawy główne sali zainstalować na stropie na zwieszakach do wysokości belek ozdobnych pod stropem umoŝliwiające zamocowania pod sufitem grupy 10 opraw sterowanych, zwieszakowych typu ELGO YB-ERG ERGEN / ERGEN 435 (4x36W) ( oświetlenie sufitu i sali ). Na ścianach bocznych sali zastosowano oprawy doświetlające typu ELGO YT-EBRX00-93 EBRO / EBRO X (70W). Projekt obejmuje równieŝ oświetlenie sceny, gdzie zastosowano oprawy specjalne typu TRILUX Remus 111HV 02 AB1 (75W Medium) Light + Accents. W pozostałych pomieszczeniach doprowadzono instalację oraz zaprojektowano wypusty oświetleniowe z zapasem mocy odpowiednim do przeznaczenia kaŝdego pomieszczenia. Sposób rozmieszczenia typ opraw oraz trasy ciągów instalacji elektrycznych pokazano na odpowiednich rysunkach zamieszczonych do projektu. Ostateczne rozmieszczenie opraw oświetleniowych zgodnie z projektem aranŝacji wnętrza i wg uznania Inwestora. Instalację oświetleniową wykonać przewodami typu YDYp 3x1,5 mm 2, a gniazd wtyczkowych przewodami YDYp 3x2,5 mm 2, układanymi swobodnie w rurkach peszel w warstwie ocieplającej oraz bezpośrednio pt. (sposób ułoŝenia A2 lub B2). Zasilanie instalacji prowadzić od tablicy rozdzielczej TR Rys. E1, E3. Stosować łączniki oświetlenia jako 4

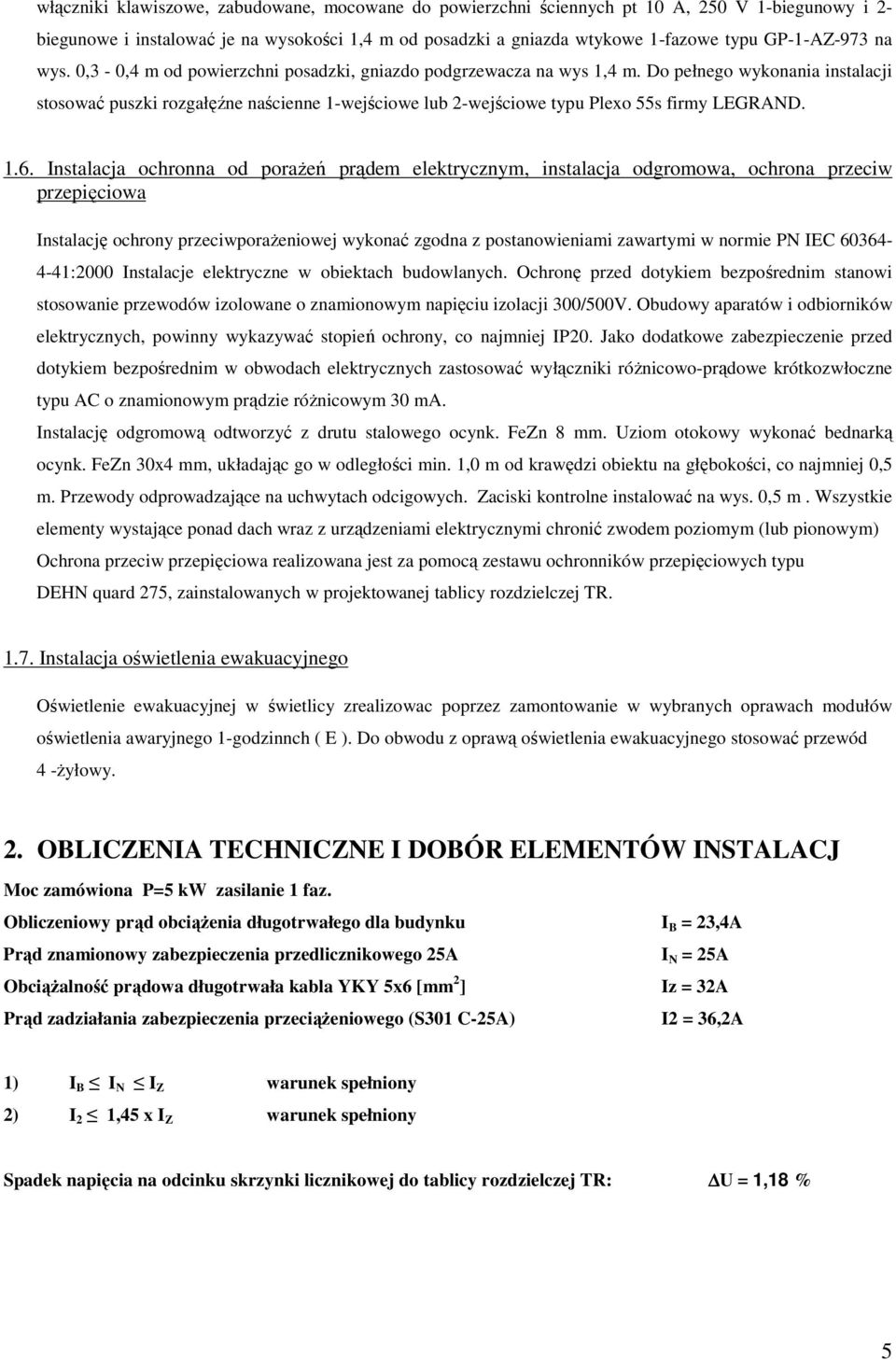

5 włączniki klawiszowe, zabudowane, mocowane do powierzchni ściennych pt 10 A, 250 V 1-biegunowy i 2- biegunowe i instalować je na wysokości 1,4 m od posadzki a gniazda wtykowe 1-fazowe typu GP-1-AZ-973 na wys. 0,3-0,4 m od powierzchni posadzki, gniazdo podgrzewacza na wys 1,4 m. Do pełnego wykonania instalacji stosować puszki rozgałęźne naścienne 1-wejściowe lub 2-wejściowe typu Plexo 55s firmy LEGRAND Instalacja ochronna od poraŝeń prądem elektrycznym, instalacja odgromowa, ochrona przeciw przepięciowa Instalację ochrony przeciwporaŝeniowej wykonać zgodna z postanowieniami zawartymi w normie PN IEC :2000 Instalacje elektryczne w obiektach budowlanych. Ochronę przed dotykiem bezpośrednim stanowi stosowanie przewodów izolowane o znamionowym napięciu izolacji 300/500V. Obudowy aparatów i odbiorników elektrycznych, powinny wykazywać stopień ochrony, co najmniej IP20. Jako dodatkowe zabezpieczenie przed dotykiem bezpośrednim w obwodach elektrycznych zastosować wyłączniki róŝnicowo-prądowe krótkozwłoczne typu AC o znamionowym prądzie róŝnicowym 30 ma. Instalację odgromową odtworzyć z drutu stalowego ocynk. FeZn 8 mm. Uziom otokowy wykonać bednarką ocynk. FeZn 30x4 mm, układając go w odległości min. 1,0 m od krawędzi obiektu na głębokości, co najmniej 0,5 m. Przewody odprowadzające na uchwytach odcigowych. Zaciski kontrolne instalować na wys. 0,5 m. Wszystkie elementy wystające ponad dach wraz z urządzeniami elektrycznymi chronić zwodem poziomym (lub pionowym) Ochrona przeciw przepięciowa realizowana jest za pomocą zestawu ochronników przepięciowych typu DEHN quard 275, zainstalowanych w projektowanej tablicy rozdzielczej TR Instalacja oświetlenia ewakuacyjnego Oświetlenie ewakuacyjnej w świetlicy zrealizowac poprzez zamontowanie w wybranych oprawach modułów oświetlenia awaryjnego 1-godzinnch ( E ). Do obwodu z oprawą oświetlenia ewakuacyjnego stosować przewód 4 -Ŝyłowy. 2. OBLICZENIA TECHNICZNE I DOBÓR ELEMENTÓW INSTALACJ Moc zamówiona P=5 kw zasilanie 1 faz. Obliczeniowy prąd obciąŝenia długotrwałego dla budynku I B = 23,4A Prąd znamionowy zabezpieczenia przedlicznikowego 25A I N = 25A ObciąŜalność prądowa długotrwała kabla YKY 5x6 [mm 2 ] Iz = 32A Prąd zadziałania zabezpieczenia przeciąŝeniowego (S301 C-25A) I2 = 36,2A 1) I B I N I Z warunek spełniony 2) I 2 1,45 x I Z warunek spełniony Spadek napięcia na odcinku skrzynki licznikowej do tablicy rozdzielczej TR: U = 1,18 % 5

6 Uwagi końcowe 1. Pomiary kontrolne a/ - lokalizacja układu pomiarowego w odrębny projekcie. Nie przewiduje się zdalnego odczytu zuŝycia energii z pomieszczenie objętego danym projektem. 2. Przed przystąpieniem do robót powiadomić zainteresowane instytucje. 3. Po zakończeniu robót wykonać pomiary skuteczności ochrony od poraŝeń prądem elektrycznym i uwidocznić w protokóle końcowym. 4. Całość robót wykonać zgodnie z obowiązującymi przepisami i normami. WYKAZ PROPONOWANYCH OPRAW OŚWIETLENIOWYCH A oświetlenie główne oprawy zwieszakowe, przystosowane do świetlówek liniowych, typu ELGO YB-ERG ERGEN / ERGEN 435 (4x36W) szt. 10, B oświetlenie naścienne oprawy typu ELGO YT-EBRX00-93 EBRO / EBRO X (70W) szt. 6, C oświetlenie specjalne oprawy doświetlające scenę typu TRILUX Remus 111HV 02 AB1 (75W Medium) Light + Accents szt. 4, D oświetlenie nasufitowe dodatkowe oprawy zwieszakowe fluorescencyjna, typu ELGO YB-PREVA0-61 PREVIA / PREVIA 221DE (2x48) szt. 3, E oświetlenie ewakuacyjne (instalować w przypadku zaleceń PPOś) ELGO EA-WO (EXIT / OSF-11 W) szt. 3, F oprawy Ŝarowe np. plafoniery 60 W (sufitowe i naścienne) szt.5, UWAGA Zakupu opraw dokonać w uzgodnieniu z Inwestorem!!! 6

7 7

8 4. RYSUNKI, SCHEMATY Wykaz aparatów i urządzeń: Q. FR A F9. S 301 C-10 A FO. DEHN quard 275 F10. S 301 C-10 A F0. P312 C40 30mA F11. S 301 C-10 A F1. S 301 B-16 A F12. S 301 C-10 A F2. S 301 B-16 A F13. S 301 C-10 A F3. S 301 B-16A F14. S 301 C-10 A F4. S 301 B-16 A F5. S 301 C-10 A F6. S 301 C-10 A F7. S 301 C-10 A F8. S 301 C-10 A 8
