1 ul. Sienkiewicza 3a/3, Kamień Krajeński nr str. 1 Nazwa obiektu: Inwestor/ adres: Lokalizacja inwestycji: Branża: Stadium: PROJEKT BUDOWLANY Budowa bieżni trzytorowej, skoczni w dal, przebudowa i budowa placu apelowego na terenie działki nr 14 i 15 przy ul. Kombatantów w Bydgoszczy MIASTO BYDGOSZCZ ul. JEZUICKA BYDGOSZCZ działki nr ewid. 14 i 15 obręb 475, ul. Kombatantów, 04610_1, m. Bydgoszcz architektoniczna, konstrukcyjna projekt budowlany Z g o d n i e z u s t a w ą z d n i a 7 l i p c a r. w e r s j a z d n i a P r a w o b u d o w l a n e ( t e k s t j e d n o l i t y : D z. U. p o z z r. ) o ś w i a d c z a m y, i ż n i n i e j s z y p r o j e k t b u d o w l a n y z o s t a ł s p o r z ą d z o n y z g o d n i e z o b o w i ą z u j ą c y m i p r z e p i s a m i o r a z z a s a d a m i w i e d z y t e c h n i c z n e j. projektant architektura mgr inż. arch. Zdzisław Ambrożek spec. arch. nr upr. WBPP-NB-7210/95/81 kategoria obiektu V projektant konstrukcja mgr inż. Artur Tusznio spec. konstr. -budowlana nr upr. KUP/0004/POOK/14 egz. nr. 4

2 ul. Sienkiewicza 3a/3, Kamień Krajeński nr str Opis techniczny do projektu zagospodarowania terenu Przedmiot inwestycji Istniejący stan zagospodarowania terenu Projektowane zagospodarowania terenu działki Informacje związane z ochroną zabytków Dane określające wpływ eksploatacji górniczej na działkę Wpływ na środowisko i otoczenie Inne konieczne informacje Określenie obszaru oddziaływania obiektu Kategoria obiektu budowlanego Bilans terenu Projekt zagospodarowania terenu Mapa do celów projektowych Architektura Przeznaczenie obiektu i jego charakterystyka Parametry obiektu Dostępność dla osób niepełnosprawnych Rozwiązania konstrukcyjno-budowlane Ukształtowanie terenu Nawierzchnia z kostki betonowej Obrzeża trawnikowe Nawierzchnia poliuretanowa Warstwy nawierzchni Opis techniczny urządzeń i elementów małej architektury Ławka betonowa z listwami z tworzywa sztucznego Kosz na śmieci betonowy Regulamin placu Skocznia w dal z rozbiegiem szt Bieżnia Modernizacja ławek na istniejących trybunach Gry na planszach termoplastycznych Zieleń Infrastruktura podziemna Charakterystyka ekologiczna Faza budowy Faza normalnej eksploatacji Część rysunkowa Rzut poziomy placu apelowego, bieżni, zeskoku i dojazdu rys nr A Przekroje rys nr A Kontury gier rys nr A Kontury boisk do gry w dwa ognie i stanowiska do rzutu piłką palantową gier rys nr A Dokumenty formalno prawne Opinia geotechniczna Informacja bezpieczeństwa i ochrony zdrowia Uprawnienia projektantów, dokumenty potwierdzające przynależność do Izby Inżynierów Uzgodnienia...

3 ul. Sienkiewicza 3a/3, Kamień Krajeński nr str Opis techniczny do projektu zagospodarowania terenu.

4 ul. Sienkiewicza 3a/3, Kamień Krajeński nr str Przedmiot inwestycji. Przedmiotem opracowania jest projekt pn.: Budowa bieżni trzytorowej, skoczni w dal, przebudowa i budowa placu apelowego na terenie działki nr 14 i 15 przy ul. Kombatantów w Bydgoszczy Istniejący stan zagospodarowania terenu. Działki o numerze ewidencyjnym 14 i 15 znajdują się w miejscowości Bydgoszcz obręb 475 przy ul. Kombatantów, stanowią własność Inwestora. W chwili obecnej działki są zabudowana oraz uzbrojone. Na działkach znajduje się kompleks budynków szkoły, obiekty infrastruktury rekreacyjnej i sportowej są to boiska, plac apelowy itp. działka jest uzbrojona w sieci. Teren wyznaczony pod zabudowę infrastrukturą jest częściowo zabudowany uzbrojeniem podziemnym Projektowane zagospodarowania terenu działki. Zaprojektowano modernizacje i przebudowę istniejącego placu apelowego i dojazdu do szkoły. Zaprojektowano budowę bieżni trzy-torowej i zeskoku w dal. Pozostałe elementy zagospodarowania terenu pozostają bez zmian Informacje związane z ochroną zabytków. Teren działki nie znajduje się na obszarze wpisanym do strefy zabytków. W czasie prac budowlanych ziemnych należy zachować szczególną ostrożność w czasie natrafienia na obiekt archeologiczny. W przypadku natrafienia na obiekt archeologiczny należy zawiadomić Wojewódzkiego Konserwatora Zabytków Dane określające wpływ eksploatacji górniczej na działkę. Teren działki nie znajduje się w rejonie wpływu eksploatacji górniczej Wpływ na środowisko i otoczenie. Obiekty nie wymagają ustalenia stref ochrony sanitarnej i nie wpływają negatywnie na środowisko przyrodnicze oraz nie naruszają praw osób trzecich, wynikających z ich usytuowania oraz projektowanej funkcji Inne konieczne informacje Po przeprowadzeniu badań gruntowych stwierdzono kategorię gruntową I - proste warunki gruntowe. Przyjęto I kategorię geotechniczną. Wody opadowe z przedmiotowego budynku zostaną rozprowadzone po powierzchni działki Określenie obszaru oddziaływania obiektu Oddziaływanie obiektu w zakresie funkcji:- obiekt budownictwa sportowego 3 warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Oddziaływanie obiektu w zakresie bryły: a) przesłanianie: - obiekt niski oddalony od granic działki o wymagane odległości b) zacienienie - obiekt będzie nasłoneczniany przynajmniej 3h dziennie 13 warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Miejsce gromadzenia odpadów stałych - zaprojektowano miejsce gromadzenia odpadów stałych (kosze na śmieci) oddalone o 3,00m od granicy z sąsiednią działką 23 warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Usytuowanie studni - nie dotyczy 31,32,33 warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Infrastruktura techniczna przyłącza nie dotyczy 26,27,28,29,30 warunków technicznych

5 ul. Sienkiewicza 3a/3, Kamień Krajeński nr str. 5 jakim powinny odpowiadać budynki i ich usytuowanie Zieleń i urządzenia rekreacyjne: - urządzenia rekreacyjne zaprojektowano boisko wielofunkcyjne zgodnie z 39 i 40 warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie - zieleń na przedmiotowym terenie nie projektuje się nasadzeń 39 i 40 warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Z uwagi na powyższe argumenty obszar oddziaływania obiektów zamknie się w granicach działek nr 14 i 15 obrębie 475 przy ul. Kombatantów w Bydgoszczy na podstawie Rozporządzenia ministra Infrastruktury z dnia 12 kwietnia 2002 w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Dz.U poz Kategoria obiektu budowlanego Obiekt zakwalifikowano do V kategorii Bilans terenu istn. proj. powierzchnia zabudowy: istn. powierzchnia biologicznie czynna istn. powierzchnia utwardzeń, chodników, jezdni proj. powierzchnia biologicznie czynna proj. powierzchnia utwardzeń, chodników, jezdni przyrost pow. utwardzeń razem pow. analizowanego obszaru działek: 1494,00 m (14,60%) 5117,00 m 3620,00 m 4973,00 m (48,60%) 3764,00m (36,80%) 144,00 m 10231,00m (100,00%) Projekt zagospodarowania terenu Mapa do celów projektowych projektant architektura mgr inż. arch. Zdzisław Ambrożek spec. arch. nr upr. WBPP-NB-7210/95/81 projektant konstrukcja mgr inż. Artur Tusznio spec. konstr. -budowlana nr upr. KUP/0004/POOK/14

6 nr str Architektura.

7 nr str Przeznaczenie obiektu i jego charakterystyka Zaprojektowano modernizację, przebudowę placu apelowego, dojazdu oraz budowę bieżni trzytorowej 60m i zeskoku w dal. Na placu apelowym zaprojektowano pola do gier i zabaw. Budowę zaplanowano w dwóch etap w pierwszym zaplanowano modernizacje i przebudowę placu apelowego oraz budowę bieżni i zeskoku w dal w drugim przebudowę dojazdu do szkoły Parametry obiektu etap I -modernizacja placu apelowego rozbiórka istniejących krawężników i obrzeży betonowych 124,00m2 rozbiórka istniejącego płotka h=30cm L=43,00m rozbiórka płyt chodnikowych z placu apelowego 1344,00m2 rozbiórka istniejącej nawierzchni z kostki polbruk (materiał do wykorzystania) 12,00m2 wykop pod placem apelowym na głębokość średnio 38cm 1352,00m2 obrzeża betonowe 8x30x100cm 123,00m w tym 20m obrzeża łukowe ułożenie kostki polbruk gr 8cm z podbudową na terenie placu apelowego koloru siwego 1116,00m2 ułożenie kostki polbruk gr 8cm z podbudową na terenie placu apelowego koloru beżowego 196,00m2 ułożenie kostki polbruk gr 8cm na terenie placu apelowego na istniejącej podbudowie z betonu przy sali gimnastycznej koloru siwego 126,00m2 linie gier z polbruku koloru beżowego 197m tj 30,00m2 warstwa ze żwiru gruboziarnistego gł. 38cm 8,00m2 trawniki przeoranie glebogryzarką i nawiezienie 10 cm czarnoziemu odpowiednik ziemi ornej klasy 3-205,00m2 gry z planszy termoplastycznych szt 6 podniesienie i wymiana pokrywy studni szt1 wymiana siedzeń na trybunach na deski tarasowe szt 2 ławki bez oparcia szt. 8 kosz szt. 2 przestawienie kosza szt1 regulamin szt. 1 -budowa bieżni 3 torowej i zeskoczni w dal rozbiórka istniejącego rozbiegu z tworzywa sztucznego 73,00m2 rozbiórka bloku betonu 1,5x1,5x0,3m rozbiórka istniejących krawężników i obrzeży betonowych 248,00m2 przesadzenie drzew szt. 2 wykop pod bieżnię przyjęto wykop o głębokości 40cm 259,00m2 wykop pod zeskocznię w dal głębokości 30cm 26,00m2 obrzeża betonowe 8x30x100cm wokół bieżni 146,00m obrzeża z tworzywa elastycznego bezpieczne wokół zeskoku 25,00m geowłóknina pod zeskokiem w dal 26,00m2 nawierzchnia z piasku płukanego w zeskoku głębokości o 30cm 26,00m2 powierzchnia nawierzchni z epdm gr. 14mm na sbr gr 3cm z podbudową 259,00m2 trawniki przeoranie glebogryzarką i nawiezienie średnio 10 cm czarnoziemu odpowiednik ziemi ornej klasy 3-345,00m2 ławki bez oparcia szt2 próg do odbicia szt1 bloki startowe szt3 wymalowanie linii na bieżni 146,00m

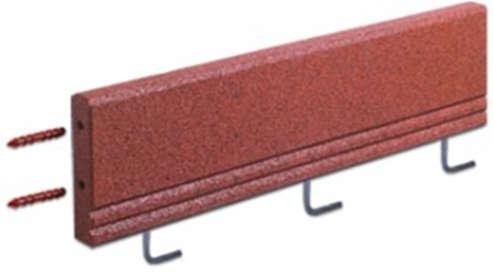

8 nr str. 10 etap II -modernizacja dojazdu rozbiórka istniejących krawężników i obrzeży betonowych 55,00m2 rozbiórka istniejącej nawierzchni z asfaltu gr. 10cm 32,00m2 wykop przy wieździe na głębokość 38cm 6,00m2 obrzeża betonowe 8x30x100cm 75,00m w tym 10m obrzeża łukowe ułożenie kostki polbruk gr 8cm z podbudową przy wieździe koloru siwego 6,00m2 ułożenie kostki polbruk gr 8cm na istniejącej podbudowie z asfaltu 173,00m2 trawniki przeoranie glebogryzarką i nawiezienie 10 cm czarnoziemu odpowiednik ziemi ornej klasy 3-38,00m Dostępność dla osób niepełnosprawnych Obiekt jest dopuszczony dla osób niepełnosprawnych Rozwiązania konstrukcyjno-budowlane Ukształtowanie terenu Istniejącą nawierzchnie asfaltową należy rozebrać i zutylizować. W miejscach niwelacji terenu należy dokonać wykonania nasypów ze żwiru zagęszczonego do Is=0,98 warstwami. Rzędne projektowanego ukształtowania terenu oraz jego kształt zostały podane w dokumentacji rysunkowej Nawierzchnia z kostki betonowej. Jako nawierzchnie placu apelowego zaprojektowano betonową typu polbruk gr 8cm. Przyjęto kostkę koloru szarego i bezowego w kształcie cegiełki z fazą. Nawierzchnię placu apelowego należy ograniczyć obrzeżem trawnikowym Obrzeża trawnikowe Wokół bieżni, rozbiegu zaprojektowano obrzeża betonowe trawnikowe 8x30x100cm. Obrzeża należy posadowić na warstwie oporu z mieszanki żwiru i cementu w proporcjach 1:4. Obrzeża betonowe przy rozbiegu w dal należy zabezpieczyć warstwą poliuretanu zastosowanego do wykonania rozbiegu w celu zabezpieczenia przed urazami dzieci. Wokół zeskoczni w dal zaprojektowano obrzeża bezpieczne. Stanowisko do zeskoczni w dal należy ograniczyć krawężnikami elastycznymi z wewnętrznymi usztywnieniami i mocowaniem 1000x50x250mm

9 nr str Nawierzchnia poliuretanowa Zaprojektowano bieżnię i rozbieg na podbudowie ET o nawierzchni poliuretanowej. Projektowana nawierzchnia powinna składać się z dwóch warstw: elastycznej i użytkowej: - warstwa gumowa SBR (grubość min. 7mm) - warstwa użytkowa EPDM (grubość min. 7mm) barwiona w masie technologia układania nawierzchni: Technologia typu EPDM nawierzchnia gładka, przepuszczalna dla wody, wykonana dwuwarstwowo. Nawierzchnie tego należy wykonać na podbudowie elastycznej typu ET o grubości min. 30 mm. Dolna warstwa z granulatu SBR min. 7mm, górna warstwa wykonana z kolorowego granulatu EPDM min. 7mm barwiona w masie. Nawierzchnie należy i układać zgodniej z jej kartą techniczną i zaleceniami producenta to jest w temperaturze od 5 do 20 stopni Celsjusza i wilgotności powietrza powyżej 75%. Nawierzchnia z poliuretanu powinna posiadać: certyfikat lub deklarację zgodności z normą PN-EN 14877:2008, albo aprobatę techniczną lub rekomendację techniczną ITB, lub też wyniki badań specjalistycznego laboratorium (np. Labosport lub ISA-Sport lub Sports Labs Ltd) Potwierdzające parametry projektowanej nawierzchni lub inny równoważny dokument, kartę techniczną nawierzchni, potwierdzoną przez jej producenta, atest PZH lub dokument równoważny dla projektowanej nawierzchni, autoryzację producenta nawierzchni poliuretanowej, wystawioną dla wykonawcy inwestycji wraz potwierdzeniem gwarancji udzielonej przez producenta na tą nawierzchnię Warstwy nawierzchni. 1 nawierzchnia bieżni przyjęto wykop min. na 30cm w zależności od zalegających warstw gruntów - nawierzchnia z poliuretanu gr. 1,4cm, - nawierzchnia ET 3cm, - miał kamienny fr. 0,075-5mm Is=0,98 gr. 5cm (gruz betonowy lub kruszywo łamane z atestem zabrania się stosowania kruszyw wapiennych) - kruszywo fr. 0,075-31,5mm Is=0,98 gr. 15cm (gruz betonowy lub kruszywo łamane z atestem zabrania się stosowania kruszyw wapiennych) - podsypka żwirowa Is=0,98 gr. od 20 do min. 10cm średnio 15cm w zależności od głębokości wykopów -istniejące warstwy gruntu 2 trawniki - ziemia żyzna przyjęto średnio nasyp z gr. 10cm odpowiednik ziemi ornej klasy min. III, - grunt rodzimy przeorany glebogryzarką 3 zeskok w dal -piasek płukany 0-2mm gr. 30cm -geowłóknina -grunt rodzimy

10 nr str nawierzchnia placu apelowego przyjęto wykop średnio na 38cm w zależności od zalegających warstw gruntów - kostka polbruk gr. 8cm, - podsypka piaskowo-cementowa gr. 5cm, - kruszywo fr. 0,075-31,5mm Is=0,98 gr. 15cm (gruz betonowy lub kruszywo łamane z atestem zabrania się stosowania kruszyw wapiennych) - podsypka żwirowa Is=0,98 gr. przyjęto średnio 10cm w zależności od głębokości wykopów -istniejące warstwy gruntu 5 nawierzchnia placu apelowego na istniejącej nawierzchni betonowej - kostka polbruk gr. 8cm, - podsypka piaskowo-cementowa gr. 5cm, -istniejące warstwy betonu gr 20cm -istniejące warstwy gruntu 6 nawierzchnia dojazdu na istniejącym asfalcie - kostka polbruk gr. 8cm, - podsypka piaskowo-cementowa gr. 5cm, -istniejące warstwy z asfaltu gr 10cm -istniejące warstwy gruntu 7 Opaska ze żwiru gruboziarnistego - żwir gruboziarnisty 6-12mm - grunt rodzimy 2.5. Opis techniczny urządzeń i elementów małej architektury Ławka betonowa z listwami z tworzywa sztucznego nie wymagającymi konserwacji, malowania czy impregnacji Dane techniczne: wymiary (dług. x szer. x wys.) [m]: 1,50 x 0,50 x 0,50

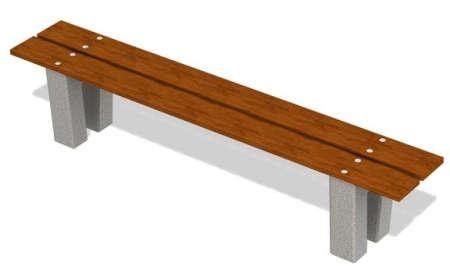

11 nr str. 13 Opis techniczny: nogi ławki wykonane z betonu C25/30 siedzisko i oparcie wykonane w całości z ekologicznego materiału barwionego w masie (w całym przekroju) - polistyren spieniony pochodzący w 100% z recyklingu, listwy o przekroju 120 x 37 mm w kolorze zielonym bądź brązowym - materiał nie wymagający konserwacji, malowania i impregnacji ławki bez części plastikowych ławki wkopywane w ziemie minimum na 40 cm Urządzenie musi posiadać: - kartę techniczną danego urządzenia wraz ze zdjęciem w kolorze i opisem Kosz na śmieci betonowy Pojemność min. 35 l Urządzenie musi posiadać: - kartę techniczną danego urządzenia wraz ze zdjęciem w kolorze i opisem Regulamin placu Dane techniczne: wymiary urządzenia (dług. x szer. x wys.) [m]: min. 0,70 x 0,30 x 1,80

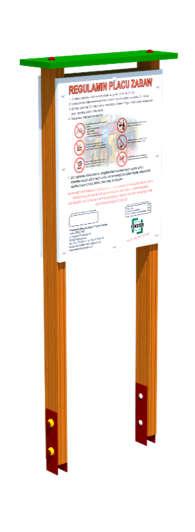

12 nr str. 14 Opis techniczny: konstrukcja wykonana w całości z ekologicznego materiału barwionego w masie (w całym przekroju) - polistyren spieniony pochodzący w 100% z recyklingu, o przekroju 80 x 100 [mm] - materiał nie wymagający konserwacji, malowania, impregnacji. tablica regulaminu o wymiarach min. 600x800 mm daszek wykonany z płyty HDPE napisy oporne na warunki atmosferyczne Urządzenie musi posiadać: - kartę techniczną danego urządzenia wraz ze zdjęciem w kolorze i opisem Skocznia w dal z rozbiegiem szt 1. Skrzynka do mocowania belki do skoku w dal. Wymiary skrzynki to 122,5 x 35 x 10 cm. Skrzynka do skoku w dal wykonana jest z kształtowników metalowych, cynkowanych ogniowo o grubości ścianki 2mm. Betonowana w podłożu i stanowi podstawę do obsadzenia belki do skoku w dal.

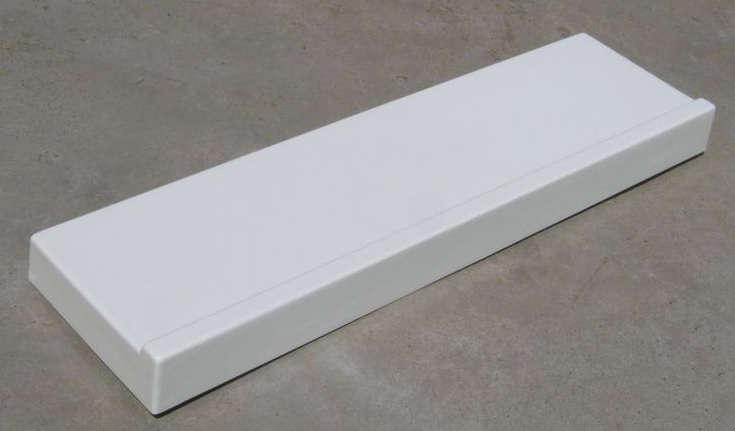

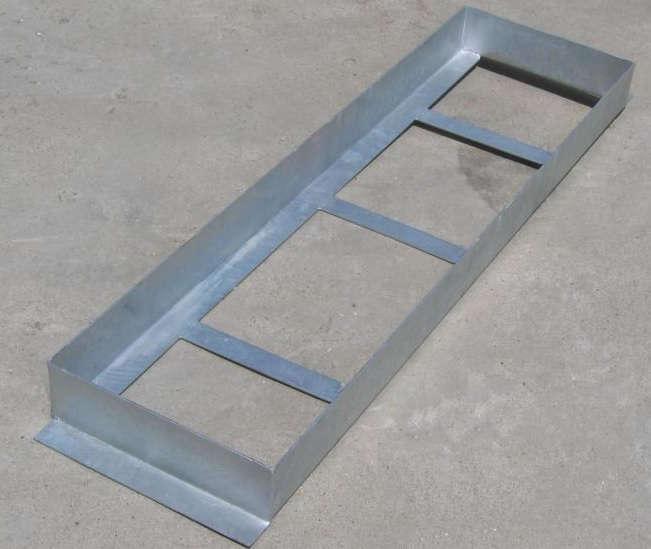

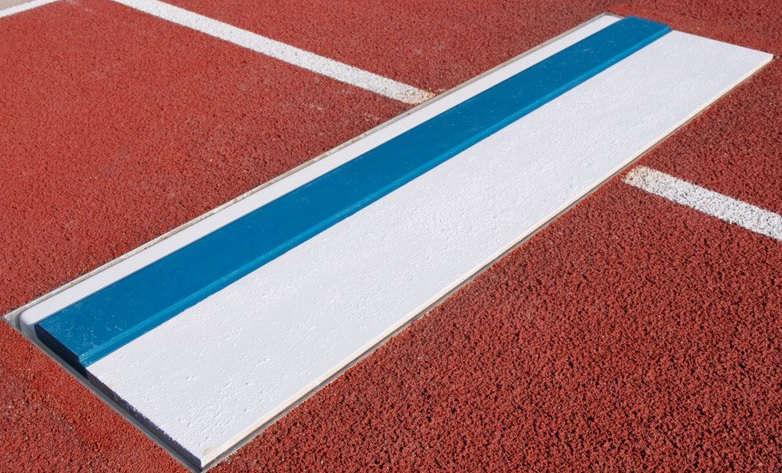

13 nr str. 15 Belka do skoku w dal Wymiary: 122 cm x 34 cm x 10 cm; Wykonana z żywicy epoksydowej, laminowana; Belka wkładana do skrzynki montowanej na stałe w podłożu; Belka demontowalna w prosty sposób, dzięki czemu jest odporna na działanie warunków atmosferycznych; Do górnej części belki montowany jest próg do odbicia z plasteliną. Próg do odbicia Wymiary progu: 120x19x1,8cm, wymiary nakładki: 120x10x1,8cm; Na środku nakładki znajduje się dodatkowe podwyższenie o wysokości 0,5cm i szerokości 8cm; Wykonany ze sklejki wodoodpornej, malowanej; Składa się z dwóch elementów - deska biała (wybicie) oraz deska niebieska (pozycja spalona); Deska niebieska z możliwością ułożenia plasteliny, na której odznacza się ślad buta (skok spalony) Bieżnia. Bieżnię należy wykonać na warstwach: warstwa nawierzchni poliuretanowej 14mm podbudowa ET gr 3cm kruszywo fr. 0,075-5mm gr 5cm (miał kamienny) Is 0,98 (gruz betonowy lub kruszywo łamane (nie wapienne) z atestem) kruszywo fr. 0,075-31,5mm gr 15cm Is 0,98 (betonowy lub kruszywo łamane (nie wapienne) z

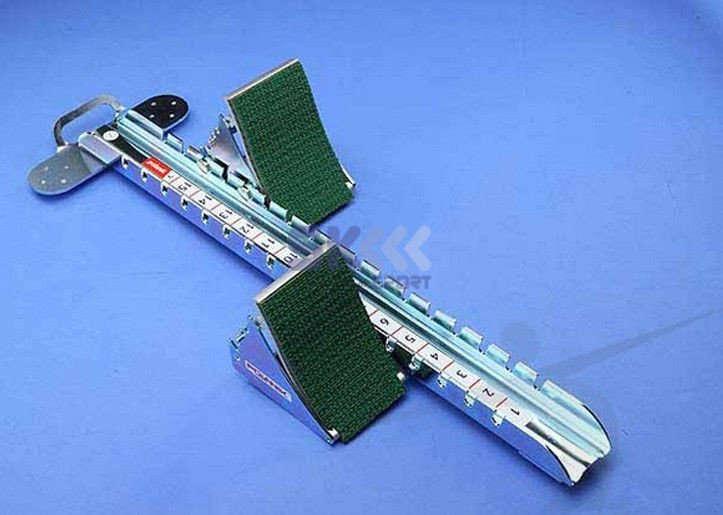

14 nr str. 16 atestem) podsypka piaskowo-żwirowa fr. 0-2mm gr. min. 10cm Is=0,98 grunt rodzimy Blok startowy szt 3 Konstrukcja stalowa, i aluminiowa Regulacja oparcia 5 stopniowa; Zakres ustawień oparcia na szynie 15 stopniowy Blok wyczynowy Certyfikat IAAF Modernizacja ławek na istniejących trybunach. Z istniejących trybun należy zdemontować z pierwszego rzędu zniszczone krzesełka plastikowe i wymienić je na deski tarasowe kompozytowe w kolorze jak najbardziej przypominającym niebieski.

15 nr str Gry na planszach termoplastycznych. Na wykonanym placu apelowym zaprojektowano gry na planszach termoplastycznych. Zaprojektowano dwie gry typu ślimak alfabet, dwie typu ślimak liczby, kompas i gąsienica. Plansze do gier zaprojektowano z modułowych elementów, które ułatwiają późniejszą konserwację, jak i wymianę poszczególnych modułów. Wszystkie elementy plansz wykonane są z wysokiej jakości materiałów termoplastycznych, przeznaczonych do zaaplikowania na kostce betonowej. Materiał plansz ma jaskrawe kolory, odporne na promienie UV, dużą odporność na warunki atmosferyczne, oraz jest antypoślizgowy. Rozwiązania dotyczące gier podano w części rysunkowej Zieleń Zaprojektowano rozbiórkę istniejącej nawierzchni asfaltowej. W miejscach rozbiórek należy uzupełnić ubytek 10cm ziemi żyznej odpowiednik ziemi ornej klasy III i rozsiać nasionami traw. Wokół placu apelowego rozbiegu w dal zeskoczni w dal i bieżni należy w obrębie min 1,0m od nich dokonać nasypów z 10cm ziemi żyznej odpowiednik ziemi ornej klasy III i rozsiać nasionami traw Infrastruktura podziemna Przedmiotowe obiekty zaprojektowano w miarę możliwości tak aby nie kolidowały z infrastrukturą podziemną. Zbliżenia występują z pod przebudową dojazdu z przyłączem wodociągowym, wzdłuż projektowanej bieżni i zeskoku występuje zbliżenie z gazociągiem oraz na południe od zeskoku w dal z kablem teletechnicznym. W trakcie prac należy zachować ostrożność w miejscach zbliżeń do infrastruktury podziemnej. Gestorów sieci należy zawiadomić o rozpoczęciu prac Charakterystyka ekologiczna. Przedmiotowe elementy zaprojektowano zgodnie z obecnym stanem wiedzy, warunkami terenowymi i możliwościami technicznymi. Nowoczesne rozwiązania techniczne i technologiczne zastosowane w projekcie budowlanym zostały przyjęte właściwie i nie odbiegają od standardów stosowanych w tego typu obiektach na obszarze kraju i za granicą i w znacznym stopniu eliminują ewentualne wystąpienie sytuacji nadzwyczajnego zagrożenia środowiska. Projektowana lokalizacja obiektu jest wariantem najbardziej korzystnym dla środowiska Faza budowy. W trakcie realizacji planowanego przedsięwzięcia uciążliwość prac budowlanych sprowadzi się głównie do hałasu związanego z robotami ziemnymi oraz budowlano montażowymi. Poziom hałasu w czasie tych robót nie jest oceniany przez normy i specjalne rozporządzenia, i w związku z tym nie podlega ograniczeniom wynikającym z przepisów ochrony środowiska. Należy jednak wykluczyć pracę sprzętu ciężkiego i transportowego o dużej mocy akustycznej w porze nocnej. Źródłem niezorganizowanego, dopuszczalnego w fazie budowy zanieczyszczenia powietrza będzie ruch pojazdów dowożących materiały budowlane, pracowników, roboty drogowe związane z urządzeniem terenu, prace spawalnicze i malarskie oraz roboty budowlano montażowe. Z uwagi na zróżnicowaną w czasie ilość zużywanych materiałów budowlanych, w/w źródła powinny mieć niewielki wpływ na zanieczyszczenie powietrza. Powstające ilości pyłu oraz zanieczyszczeń gazowych powinny ograniczyć się swoim oddziaływaniem do ogrodzonego terenu budowy. Ze względu na charakter zagospodarowania otoczenia lokalizacji nowego obiektu, wymienione rodzaje oddziaływań fazy budowy będą praktycznie niezauważalne. W fazie realizacji wpływ prowadzonych robót ziemnych na wody podziemne i powierzchniowe powinien ograniczyć się do niewielkich spływów zanieczyszczeń niesionych z wodami opadowymi na pobliskie tereny niezabudowane. Mogą to być różnego rodzaju spływy szlamu zanieczyszczonego wapnem lub cementem przy betoniarce. Sytuacje takie można skutecznie

16 nr str. 18 eliminować poprzez odpowiedni nadzór nad pracą tego urządzenia a ewentualne oddziaływanie będzie powierzchowne. Wody podziemne poziomu użytkowego wgłębne są praktycznie poza zasięgiem możliwości zanieczyszczenia. Wpływ na glebę i szatę roślinną w fazie budowy ograniczy się do terenu, gdzie będą prowadzone roboty ziemne i budowlano montażowe. W trakcie robót nie będzie potrzeby dokonywania wycinki drzew ani dewastacji istniejącej zieleni o charakterze użytkowym. Hałas, pylenie, wyziewy substancji toksycznych mogą być szkodliwe lub uciążliwe dla pracowników wykonujących poszczególne roboty budowlane. Uciążliwości te powinny być ograniczone do minimum poprzez odpowiednie zabezpieczenia wynikające z przepisów BHP i odpowiednią organizację robót. Powstałe w trakcie budowy odpady takie jak gruz, szkło powinny być odpowiednio wykorzystane lub wywożone na składowisko odpadów Faza normalnej eksploatacji. Wpływ na zdrowie ludzi Z rozwiązań projektowych wynika, że zasadnicza uciążliwość inwestycji nie wystąpi poza działkami będącymi we władaniu inwestora. Wpływ na stan powietrza atmosferycznego Eksploatacja obiektu i związanych z nią emitorów nie będzie powodować przekroczeń obowiązujących wartości stężeń zanieczyszczeń i wartości odniesienia poza teren rozpatrywanej inwestycji Wpływ na klimat akustyczny Obiekt z projektowanym wyposażeniem i przeznaczeniem funkcjonalnym nie wprowadza szczególnej emisji hałasów i wibracji, nie powoduje też szczególnego podwyższenia poziomu hałasu. Przy zastosowaniu projektowanych rozwiązań budowlanych oraz technologicznych poziom hałasu nie przekroczy dopuszczalnych norm dla tego typu obiektu. Wpływ na wody powierzchniowe i podziemne Projektowany plac zabaw, tor przeszkód i zaplecze lekkoatletyczne nie będzie wpływało negatywnie na wody podziemne i powierzchniowe. Wpływ na istniejący drzewostan, powierzchnie ziemi, glebę Obiekt z uwagi na kontekst lokalizacyjny i rozwiązania technologiczne nie powoduje szczególnego zacienienia otoczenia, naruszenia układów korzeniowych drzew, nie wprowadza również szczególnych zakłóceń w ekologicznej charakterystyce powierzchni ziemi i gleby. Charakter użytkowania boiska nie wpływa negatywnie na zachowanie biologicznie czynnego terenu poza obrębem opracowania. Wpływ na dobra materialne, dobra kultury, krajobraz Nie przewiduje się zmian w dotychczasowym sposobie użytkowania terenu poza ogrodzeniem działki. Lokalizacja i normalna eksploatacja boiska nie będą miała wpływu na dobra materialne i dziedzictwo kulturowe otaczających miejscowości. Nie wpłynie też negatywnie na zmianę krajobrazu.

17 nr str Część rysunkowa Rzut poziomy placu apelowego, bieżni, zeskoku i dojazdu rys nr A Przekroje rys nr A Kontury gier rys nr A Kontury boisk do gry w dwa ognie i stanowiska do rzutu piłką palantową gier rys nr A4 projektant architektura mgr inż. arch. Zdzisław Ambrożek spec. arch. nr upr. WBPP-NB-7210/95/81 projektant konstrukcja mgr inż. Artur Tusznio spec. konstr. -budowlana nr upr. KUP/0004/POOK/14

18 nr str. 29

19 ul. Sienkiewicza 3a/3, Kamień Krajeński nr str Dokumenty formalno prawne.

20 ul. Sienkiewicza 3a/3, Kamień Krajeński nr str Opinia geotechniczna. Na podstawie rozporządzenia MSWiA z dnia r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych (Dz.U. poz.463) budynek zaliczono do pierwszej kategorii geotechnicznej (proste warunki gruntowe 1 lub 2 kondygnacyjne budynki). Przyjęto posadowienie na gł.0,5 m poniżej poziomu terenu. Grunt nośny stanowią piaski drobne i średnie w stanie średnio zagęszczonym. Przyjęto dopuszczalne naprężenie 0.250MPa. Opinię sporządzono na podstawie 2 odwiertów oraz badań geologicznych. projektant konstrukcja mgr inż. Artur Tusznio spec. konstr. -budowlana nr upr. KUP/0004/POOK/14

21 ul. Sienkiewicza 3a/3, Kamień Krajeński nr str Informacja bezpieczeństwa i ochrony zdrowia. Nazwa obiektu: Inwestor/ adres: Lokalizacja inwestycji: Branża: Budowa bieżni trzytorowej, skoczni w dal, przebudowa i budowa placu apelowego na terenie działki nr 14 i 15 przy ul. Kombatantów w Bydgoszczy MIASTO BYDGOSZCZ ul. JEZUICKA BYDGOSZCZ działki nr ewid. 14 i 15 obręb 475, ul. Kombatantów, 04610_1, m. Bydgoszcz architektoniczna, konstrukcyjna 1.1. Roboty budowlane powinny być wykonywane zgodnie z projektem organizacji robót wraz z projektem technologii montażu. Pracownicy budowy powinni być zapoznani z tym projektem Teren budowy powinien być ogrodzony Przy wykonywaniu robót na tych budowach występuje między innymi ryzyko od następujących zagrożeń: od upadku przedmiotów z wysokości, od potrącenia pojazdem, uderzenia lub pochwycenia ruchomą częścią maszyny, porażenie prądem elektrycznym, od żrących substancji chemicznych, upadek człowieka z wysokości, poślizgnięcie się na płaszczyźnie( szczególnie w okresie zimowym), przysypanie człowieka ziemią w wykopie, uszkodzenie organizmu od ręcznego dźwigania zbyt dużych ciężarów, od natężenia hałasu, od wybuchu gazów technicznych, od uderzenia przedmiotem, od drgań mechanicznych Osoby przebywające na budowie powinny używać przy poszczególnych pracach następujący sprzęt ochrony osobistej: kaski przy zagrożeniu upadku przedmiotu lub człowieka z wysokości, buty z noskami stalowymi, okulary ochronne, ochronniki słuchu, ubrania i obuwie ochronne, narzędzia i sprzęt dielektryczny, szelki bezpieczeństwa z linkami asekuracyjnymi, rękawice ochronne itp.` 1.5. Pracownicy zatrudnieni na budowie powinni mieć następujące przeszkolenie bhp: - wstępne ogólne - podstawowe lub okresowe - stanowiskowe 1.6. Wszyscy pracownicy budowy powinni mieć odpowiednie badania lekarskie, stosowne do rodzaju wykonywanej pracy, w tym pracujący na wysokości badania lekarskie wysokościowe Podczas pracy poszczególnych maszyn na budowie powinny być umieszczone na widocznym miejscu instrukcje bezpiecznej obsługi: betoniarki l, tarczówki, tynkownicy, mixokreta, wyciągu WBT 600 itp Pracownicy obsługujący maszyny powinni mieć odpowiednie przeszkolenia i uprawnienia, wydane między innymi przez Urząd Dozoru Technicznego. Operator oddalający się od maszyny powinien ją wyłączyć i zabezpieczyć przed dostępem osób niepowołanych Maszyny i urządzenia na budowie powinny być poddawane okresowym przeglądom przez montażystów, operatorów, konserwatorów lub przez Urząd Dozoru

22 ul. Sienkiewicza 3a/3, Kamień Krajeński nr str. 27 Technicznego Składowanie materiałów i roboty budowlano montażowe wykonać zgodnie z projektem organizacji robót Okresowo powinny być wykonywane pomiary izolacyjności i zerowania urządzeń i instalacji elektrycznych Rusztowania powinny być obsługiwane zgodnie z DTR- kami przez pracowników przeszkolonych i którzy zdali egzamin w Instytucie Mechanizacji Budownictwa i Górnictwa Skalnego w Warszawie. Rusztowania można eksploatować dopiero po odbiorze przez Kierownictwo Budowy z zapisem w Dzienniku Budowy. Rusztowania metalowe powinny być uziemione. Ponieważ budynek jest wznoszony bezpośrednio przy ulicach, na rusztowaniach zewnętrznych należy zakładać siatki ochronne Przy pracach na wysokościach i montażowych powinny być ustalane strefy ochronne na odległość 6 m od źródła zagrożenia, wyznaczane barierkami i oznaczane tablicami ostrzegawczymi. Gdy strefa niebezpieczna będzie wychodzić poza ogrodzony teren należy wyznaczyć pracownika, który będzie ostrzegał osoby postronne o zagrożeniach Ściany wykopów należy zabezpieczyć przed osunięciem się ziemi przez zastosowanie obudów lub wykonywanie skarp o bezpiecznym nachyleniu Przy pracach na wysokościach większych niż 1 m, jeśli pracownicy nie są zabezpieczeni szelkami, należy montować barierki ochronne Na budowie powinny być umieszczane odpowiednie tablice ostrzegawcze: zabraniające wstępu na budowę osobom nieupoważnionym, oznaczające strefę niebezpieczną przy montażu, informujące o pracy na wysokościach itp Roboty budowlane należy przerwać przy słabym oświetleniu, na wysokości przy złych warunkach atmosferycznych, to znaczy przy silnym wietrze, gołoledzi, intensywnych opadach, przy wyładowaniach atmosferycznych Na budowie należy przestrzegać przepisy przeciwpożarowe, powinien być sprawny sprzęt gaśniczy Wszystkie roboty wykonać zgodnie z rozporządzeniem Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia 28 marca 1972 r. w sprawie bezpieczeństwa i higieny pracy przy wykonaniu robót budowlano montażowych i rozbiórkowych. projektant architektura mgr inż. arch. Zdzisław Ambrożek spec. arch. nr upr. WBPP-NB-7210/95/81 Bydgoszcz ul. Szarych Szeregów projektant konstrukcja mgr inż. Artur Tusznio spec. konstr. -budowlana nr upr. KUP/0004/POOK/ Kamień Krajeński ul. Sienkiewicza

23 ul. Sienkiewicza 3a/3, Kamień Krajeński nr str. 28 OŚWIADCZENIE PROJEKTANTÓW O SPORZĄDZENIU PROJEKTU ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI I ZASADAMI WIEDZY TECHNICZNEJ BRANŻY ARCHITEKTURA, KONSTRUKCJA Nazwa obiektu: Inwestor/ adres: Lokalizacja inwestycji: DLA INWESTYCJI pn.: Budowa bieżni trzytorowej, skoczni w dal, przebudowa i budowa placu apelowego na terenie działki nr 14 i 15 przy ul. Kombatantów w Bydgoszczy MIASTO BYDGOSZCZ ul. JEZUICKA BYDGOSZCZ działki nr ewid. 14 i 15 obręb 475, ul. Kombatantów, 04610_1, m. Bydgoszcz My niżej podpisani oświadczamy, iż ww. projekt budowlany jest wykonany zgodnie z aktualnie obowiązującymi normami, przepisami budowlanymi oraz zasadami wiedzy technicznej stan prawny na dzień opracowania projektu budowlanego. projektant architektura mgr inż. arch. Zdzisław Ambrożek spec. arch. nr upr. WBPP-NB-7210/95/81 Bydgoszcz ul. Szarych Szeregów projektant konstrukcja mgr inż. Artur Tusznio spec. konstr. -budowlana nr upr. KUP/0004/POOK/ Kamień Krajeński ul. Sienkiewicza

24 ul. Sienkiewicza 3a/3, Kamień Krajeński nr str Uprawnienia projektantów, dokumenty potwierdzające przynależność do Izby Inżynierów 3.4. Uzgodnienia

25

26

27 nawierzchnię należy maksymalnie zlicować z istniejącą 5 + 0,12=69,45m n.p.m. + 0,12=69,45m n.p.m. rzędna projektowana rzędna projektowana 3,0% - 0,02=69,31m n.p.m. - 0,03=69,30m n.p.m. rzędna projektowana rzędna projektowana PRZEKRÓJ B-B skala 1:50 4-0,05=69,28m n.p.m. rzędna projektowana ,0% + 0,29=69,62m n.p.m. rzędna projektowana 1,0% ,10=69,23m n.p.m. rzędna projektowana 14% 4 6 nawierzchnię należy + 0,18=69,51m n.p.m. maksymalnie zlicować z rzędna projektowana + 0,09=69,42m n.p.m. istniejącą rzędna projektowana PRZEKRÓJ A-A skala 1:50 1,0% 1 + 0,29=69,62m n.p.m. rzędna projektowana nawierzchnię należy maksymalnie zlicować z istniejącą poprzez rozbiórke asfaltu na szerokości 2m PRZEKRÓJ C-C skala 1: ,0% + 0,28=69,61m n.p.m. rzędna projektowana 1,0% ,26=69,58m n.p.m. rzędna projektowana 1,0% 1 + 0,45=69,78m n.p.m. rzędna projektowana 3 obrzeże bezpieczne nawierzchnia bieżni przyjęto wykop min. na 30cm w zależności od zalegających warstw gruntów - nawierzchnia z poliuretanu gr. 1,4cm, - nawierzchnia ET 3cm, - miał kamienny fr. 0,075-5mm Is=0,98 gr. 5cm (gruz betonowy lub kruszywo łamane z atestem zabrania się stosowania kruszyw wapiennych) - kruszywo fr. 0,075-31,5mm Is=0,98 gr. 15cm (gruz betonowy lub kruszywo łamane z atestem zabrania się stosowania kruszyw wapiennych) - podsypka żwirowa Is=0,98 gr. od 20 do min. 10cm średnio 15cm w zależności od głębokości wykopów -istniejące warstwy gruntu istniejący kontur nawierzchni pokazano linią przerywaną 2 trawniki - ziemia żyzna przyjęto średnio nasyp z gr. 10cm odpowiednik ziemi ornej klasy min. III, - grunt rodzimy przeorany glebogryzarką 3 zeskok w dal -piasek płukany 0-2mm gr. 30cm -geowłóknina -grunt rodzimy 4 nawierzchnia placu apelowego przyjęto wykop średnio na 38cm w zależności od zalegających warstw gruntów - kostka polbruk gr. 8cm, - podsypka piaskowo-cementowa gr. 5cm, - kruszywo fr. 0,075-31,5mm Is=0,98 gr. 15cm (gruz betonowy lub kruszywo łamane z atestem zabrania się stosowania kruszyw wapiennych) - podsypka żwirowa Is=0,98 gr. przyjęto średnio 10cm w zależności od głębokości wykopów -istniejące warstwy gruntu 5 nawierzchnia placu apelowego na istniejącej nawierzchni betonowej - kostka polbruk gr. 8cm, - podsypka piaskowo-cementowa gr. 5cm, -istniejące warstwy betonu gr 20cm -istniejące warstwy gruntu 6 nawierzchnia dojazdu na istniejącym asfalcie - kostka polbruk gr. 8cm, - podsypka piaskowo-cementowa gr. 5cm, -istniejące warstwy z asfaltu gr 10cm -istniejące warstwy gruntu WSZYSTKIE PARAMETRY GEOTECHNICZNE SPRAWDZIĆ W NATURZE Nazwa obiektu budowlanego Budowa bieżni trzytorowej, skoczni w dal, przebudowa i budowa placu apelowego na terenie działki nr 14 i 15 przy ul. Kombatantów w Bydgoszczy Inwestor: MIASTO BYDGOSZCZ UL. JEZUICKA BYDGOSZCZ Nazwa rysunku PRZEKROJE Projektant architektura Projektant konstrukcja lokalizacja: działki nr ewid. 14 i 15 obręb 475, ul. Kombatantów, 04610_1, m. Bydgoszcz mgr inż. Artur Tusznio spec. konstr.-budowlana nr upr. KUP/0004/POOK/14 Rys. nr. A2 mgr inż. arch. Zdzisław Data, podpis: Ambrożek spec. arch. nr upr. WBPP-NB-7210/95/81 Data, podpis: Skala 1 : 50

28 ź 22 chłopek ślimak liczby kółko i krzyżyk klasy gra ślimak alfabet gra gąsienica c b ł ą l a gra kompas 267 d ć e n ń ę m o u v t ż w ó f g x p ś z y q k s h r i j N Pola kolorowe gier wykonane techniką termoplastyki kontury gier chłopek, klasy, kółko i krzyżyk ułożone kostką w kolorze beżowym 295 W N W SW S N E SE E Nazwa obiektu budowlanego Budowa bieżni trzytorowej, skoczni w dal, przebudowa i budowa placu apelowego na terenie działki nr 14 i 15 przy ul. Kombatantów w Bydgoszczy Inwestor: MIASTO BYDGOSZCZ UL. JEZUICKA BYDGOSZCZ Nazwa rysunku KONTURY GIER Projektant architektura Projektant konstrukcja lokalizacja: działki nr ewid. 14 i 15 obręb 475, ul. Kombatantów, 04610_1, m. Bydgoszcz mgr inż. Artur Tusznio spec. konstr.-budowlana nr upr. KUP/0004/POOK/14 Rys. nr. A3 mgr inż. arch. Zdzisław Data, podpis: Ambrożek spec. arch. nr upr. WBPP-NB-7210/95/81 Data, podpis: Skala 1 : 50

29 Boisko do gry w dwa ognie 7x14m Boisko do gry w dwa ognie 7x16m Pola boiska do gry w dwa ognie wyłożone polbrukiem w kolorze beżowym kontur linii stanowiska do rzutu piłką palantową w kolorze beżowym m 10m 15m 20m 25m 30m 35m Stanowisko do rzutu piłki palantowej Nazwa obiektu budowlanego Budowa bieżni trzytorowej, skoczni w dal, przebudowa i budowa placu apelowego na terenie działki nr 14 i 15 przy ul. Kombatantów w Bydgoszczy Inwestor: MIASTO BYDGOSZCZ UL. JEZUICKA BYDGOSZCZ lokalizacja: Nazwa rysunku KONTUR BOISK DO GRY W DWA OGNIE I STANOWISKA DO RZUTU PIŁKĄ PALANTOWĄ Projektant architektura Projektant konstrukcja działki nr ewid. 14 i 15 obręb 475, ul. Kombatantów, 04610_1, m. Bydgoszcz mgr inż. Artur Tusznio spec. konstr.-budowlana nr upr. KUP/0004/POOK/14 Rys. nr. A4 mgr inż. arch. Zdzisław Data, podpis: Ambrożek spec. arch. nr upr. WBPP-NB-7210/95/81 Data, podpis: Skala 1 : 100
