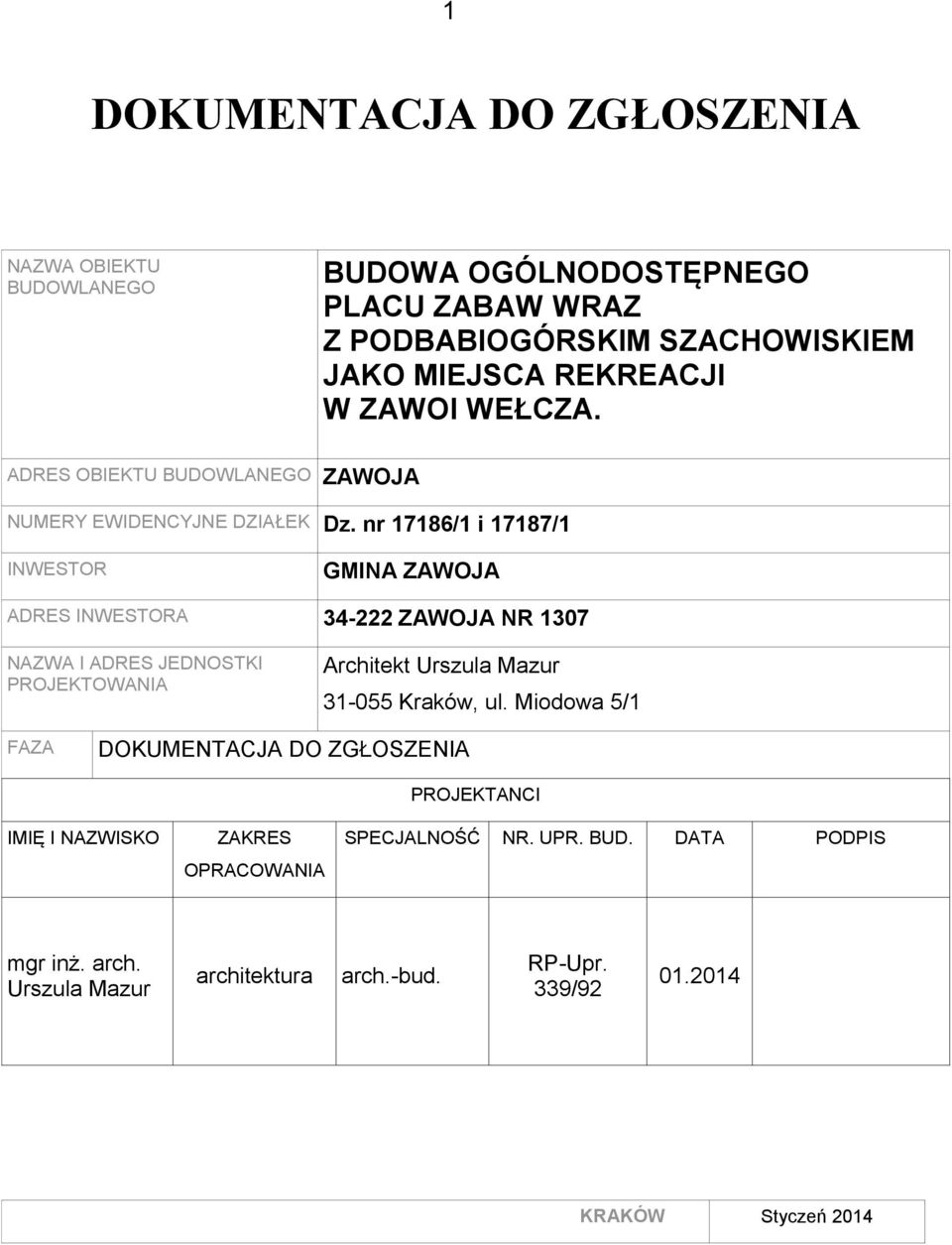

1 1 DOKUMENTACJA DO ZGŁOSZENIA NAZWA OBIEKTU BUDOWLANEGO BUDOWA OGÓLNODOSTĘPNEGO PLACU ZABAW WRAZ Z PODBABIOGÓRSKIM SZACHOWISKIEM JAKO MIEJSCA REKREACJI W ZAWOI WEŁCZA. ADRES OBIEKTU BUDOWLANEGO ZAWOJA NUMERY EWIDENCYJNE DZIAŁEK Dz. nr 17186/1 i 17187/1 INWESTOR GMINA ZAWOJA ADRES INWESTORA ZAWOJA NR 1307 NAZWA I ADRES JEDNOSTKI PROJEKTOWANIA Architekt Urszula Mazur Kraków, ul. Miodowa 5/1 FAZA DOKUMENTACJA DO ZGŁOSZENIA IMIĘ I NAZWISKO ZAKRES OPRACOWANIA PROJEKTANCI SPECJALNOŚĆ NR. UPR. BUD. DATA PODPIS mgr inż. arch. Urszula Mazur architektura arch.-bud. RP-Upr. 339/ KRAKÓW Styczeń 2014

2 2 DOKUMENTACJA DO ZGŁOSZENIA Temat: BUDOWA OGÓLNODOSTĘPNEGO PLACU ZABAW WRAZ Z PODBABIOGÓRSKIM SZACHOWISKIEM JAKO MIEJSCA REKREACJI W ZAWOI WEŁCZA. Inwestor: GMINA ZAWOJA Adres Inwestora: ZAWOJA NR 1307 Adres budowy: ZAWOJA Dz. nr 17186/1 i 17187/1 SPIS ZAWARTOŚCI DOKUMENTACJI: - Strona tytułowa str. nr 1 - Spis zawartości dokumentacji str. nr 2 TOM I str. nr 3 PROJEKT ZAGOSPODAROWANIA DZIAŁKI: 1. Część opisowa i rysunkowa. str. nr 4 2. Oświadczenie projektanta. str. nr 3. Uprawnienia budowlane i zaświadczenie o przynależności do Izby projektanta. str. nr 4. Dokumenty formalno- prawne. str. nr TOM II str. nr PROJEKT ARCHITEKTONICZNY: I. CZĘŚĆ OPISOWA: 1. Opis określający rodzaj, zakres i sposób wykonywania robót budowlanych. str. nr 2. Karty techniczne urządzeń placu zabaw. str. nr II. CZĘŚĆ RYSUNKOWA: Rysunki określające budowę, roboty budowlane: 1. Rzut poziomy urządzeń placu zabaw 1:200 rys. nr 1

3 3 TOM I PROJEKT ZAGOSPODAROWANIA DZIAŁKI

4 PROJEKT ZAGOSPODAROWANIA DZIAŁKI: CZĘŚĆ OPISOWA 1. Przedmiot opracowania: Przedmiotem opracowania jest budowa ogólnodostępnego placu zabaw wraz z podbabiogórskim szachowiskiem jako miejsca rekreacji w Zawoi Wełcza. 2. Istniejący stan zagospodarowania działki: Działka przeznaczona pod budowę placu zabaw, składająca się z dwóch działek nr: 17186/1 i 17187/1 położona jest w Zawoi Wełcza. Działka pełni funkcję terenu rekreacyjnego przy istniejącym schronisku młodzieżowym. Teren działki ma niewielki spadek w kierunku południowo-wschodnim. Schronisko młodzieżowe wraz z terenami rekreacyjnymi jest w całości ogrodzone. Oprócz boiska sportowego, pozostały teren działki przeznaczony na rekreację pokryty jest trawą. 3. Projektowane zagospodarowanie działki: 4 W części południowo-wschodniej działki, przeznaczonej na rekreację, w pobliżu istniejącego boiska sportowego projektuje się ogólnodostępny plac zabaw wraz z podbabiogórskim szachowiskiem jako miejsce rekreacji dla dzieci i młodzieży. Plac zabaw będzie pokryty dookoła trawą, a jego granice wyznaczone zostaną opaską z kostki brukowej o szerokości 30 cm. Przy samych stolikach z szachami i krzesłami zaprojektowano utwardzenie terenu z kostki brukowej w kształcie koła o średnicy 2 m, a pod częścią urządzeń zaplanowano nawierzchnię bezpieczną (zgodną z PN-EN 1177; 2009). Nawierzchnia bezpieczna może być wykonana z materiałów syntetycznych np. maty gumowe, sztuczna trawa lub z materiałów naturalnych np. piasek, kora, wióry itp. Na placu będą się znajdowały trzy urządzenia przeznaczone do zabaw dla dzieci i młodzieży: zestaw rekreacyjny Twierdza-dwie baszty, huśtawka Kasia 2 AA, huśtawka sprężynowa Kaczorek, a także jedna ławka betonowa, jeden kosz na śmieci, jeden regulamin placu zabaw oraz dwa stoliki do gry w szachy wraz z krzesłami. Rozmieszczenie urządzeń na placu zaplanowano z zachowaniem obszarów stref bezpieczeństwa wymaganych dla poszczególnych rodzajów urządzeń. Wolna przestrzeń będzie wykorzystana do zabaw ruchowych dla dzieci i młodzieży. 4. Zestawienie powierzchni poszczególnych części zagospodarowania działki: Łączna powierzchnia placu zabaw m 2 Powierzchnia nawierzchni bezpiecznej m 2 Powierzchnia utwardzonych miejsc - kostka brukowa 6.28 m 2 Powierzchnia zieleni m 2 Opaska z kostki brukowej szer. 30 cm (dookoła placu) m 2

5 5. Dane informujące, czy działka jest wpisana do rejestru zabytków lub podlega ochronie. 5 Działka nie podlega ochronie konserwatorskiej, ani nie jest wpisana do rejestru zabytków. 6. Dane określające wpływ eksploatacji górniczej na działkę. Nie dotyczy 7. Informacje o zagrożeniu dla środowiska. Funkcja placu zabaw, jego program użytkowy, wielkość oraz sposób jego posadowienia nie wpłyną negatywnie na istniejący drzewostan, powierzchnię ziemi, glebę oraz wody powierzchniowe i podziemne. Projektowane zagospodarowanie działki nie tworzy zagrożenia dla środowiska naturalnego oraz higieny i zdrowia użytkowników istniejących budynków. Obszar oddziaływania inwestycji obejmuje działki sąsiednie. Projektowany plac zabaw w sposób minimalizujący ma wpływ na środowisko działki i jej otoczenie, zgodnie z obowiązującymi normami i przepisami Prawa Budowlanego. 8. Inne konieczne dane wynikające ze specyfiki, charakteru i stopnia skomplikowania obiektu budowlanego. Nie dotyczy 9. Informacja o odprowadzeniu wód opadowych. Odprowadzenie wód opadowych z urządzeń - wody opadowe będą spływały na teren działki Inwestora bez naruszenia stosunków wodnych sąsiadujących działek. 10. Sposób zagospodarowania mas ziemnych z wykopów. Masy ziemne z wykopów zostaną częściowo zagospodarowane do ukształtowania terenu -5%, natomiast nadwyżka -95% zostanie wywieziona z działki Inwestora. Nie będzie prowadzona niwelacja terenu powodująca naruszenie stanu wody na gruncie ze szkodą dla gruntów sąsiednich oraz nie zostanie przekształcone naturalne ukształtowanie terenu. 11. Kategoria zagrożenia ludzi. 12. Kategoria geotechniczna. Nie dotyczy Inwestycję zalicza się do I kategorii geotechnicznej posadowienia wg Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia r. (Poz. 463). Warunki gruntowe są proste. 13. Warunki obsługi w zakresie komunikacji: - dostęp do drogi publicznej: obsługę komunikacyjną planowanej inwestycji zapewni droga gminna.

6 6 14. Wymagania dotyczące ochrony interesów osób trzecich. Realizacja przedmiotowej inwestycji nie spowoduje ograniczenia dostępu do drogi publicznej, możliwości korzystania z wody, kanalizacji, energii elektrycznej i cieplnej oraz ze środków łączności i dostępu światła dziennego do pomieszczeń przeznaczonych na pobyt ludzi. Kraków styczeń 2014r. mgr inż. arch. Urszula Mazur

7 7 Na podstawie art.20 ust.4 ustawy z dnia 7 lipca 1994 Prawo Budowlane (Dz.U. z 1994r. Nr 89 poz.414 tekst jednolity Dz.U. z 2010r. Nr 243, poz.1623) że dokumentacja do zgłoszenia: oświadczam, BUDOWA OGÓLNODOSTĘPNEGO PLACU ZABAW WRAZ Z PODBABIOGÓRSKIM SZACHOWISKIEM JAKO MIEJSCA REKREACJI W ZAWOI WEŁCZA NA DZIAŁKACH nr 17186/1 i 17187/1 Kraków wykonana dla GMINY ZAWOJA z siedzibą Zawoja nr 1307, została sporządzona zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej, jest kompletna z punktu widzenia celu, któremu ma służyć i po uzyskaniu stosownych pozwoleń może być skierowana do realizacji. Projektant: Architektura: mgr inż.arch. Urszula Mazur

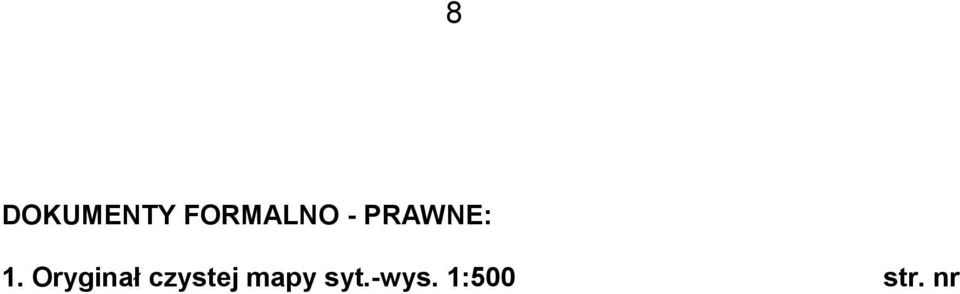

8 8 DOKUMENTY FORMALNO - PRAWNE: 1. Oryginał czystej mapy syt.-wys. 1:500 str. nr

9 9 TOM II PROJEKT ARCHITEKTONICZNY

10 10 DOKUMENTACJA DO ZGŁOSZENIA Temat: BUDOWA OGÓLNODOSTĘPNEGO PLACU ZABAW WRAZ Z PODBABIOGÓRSKIM SZACHOWISKIEM JAKO MIEJSCA REKREACJI W ZAWOI WEŁCZA. Inwestor: GMINA ZAWOJA Adres Inwestora: ZAWOJA NR 1307 Adres budowy: ZAWOJA Dz. nr 17186/1 i 17187/1 OPIS TECHNICZNY 1. OPIS OKREŚLAJĄCY RODZAJ, ZAKRES I SPOSÓB WYKONYWANIA ROBÓT BUDOWLANYCH PRZEDMIOT OPRACOWANIA. Przedmiotem opracowania jest budowa ogólnodostępnego placu zabaw dla dzieci i młodzieży jako miejsca rekreacji wraz z podbabiogórskim szachowiskiem PROJEKTOWANE URZĄDZENIA PLACU ZABAW. Na placu zaplanowano trzy urządzenia do zabaw dla dzieci i młodzieży, a także jedną ławkę betonowa, jeden kosz na śmieci, jeden regulamin placu zabaw oraz dwa stoliki do gry w szachy wraz z krzesłami. Rozmieszczenie urządzeń na placu zaplanowano z zachowaniem obszarów stref bezpieczeństwa wymaganych dla poszczególnych rodzajów urządzeń. Wszystkie zaplanowane urządzenia z wyjątkiem stolików do gry w szachy pochodzą z firmy COMES Sokołowscy. Wykaz urządzeń placu zabaw: 1. ZESTAW REKREACYJNY TWIERDZA DWIE BASZTY 1 szt. 2. HUŚTAWKA KASIA 2 AA 1szt. 3. HUŚTAWKA SPRĘŻYNOWA KACZOREK 1 szt. 4. ŁAWKA BETONOWA KOMPAN 1 szt. 5. REGULAMIN PLACU ZABAW 1 szt. - KOSZ PARKOWY 6 1 szt.

11 11 PODBABIOGÓRSKIE SZACHOWISKO: 6. STOLIK SZACHOWY DO SZACHÓW TRADYCYJNYCH WRAZ Z DWOMA KRZESŁAMI, DWUKOLOROWYM KOMPLETEM FIGUR RZEŹBIONYCH I INSTRUKCJĄ GRY. 1szt. 7. STOLIK SZACHOWY DLA TRÓJKI GRACZY WRAZ Z TRZEMA KRZESŁAMI, TRZYKOLOROWYM KOMPLETEM FIGUR ZDOBIONYCH SNYCERKĄ I INSTRUKCJĄ GRY. 1szt. Stoliki i krzesła będą zabezpieczone przed wpływem warunków atmosferycznych, plansze szachowe lakierowane, figury zapakowane w pudełka kartonowe, instrukcja do gry w szachy dla trójki w formie broszurki, instrukcja do gry w szachy tradycyjne w formie zalaminowanej kartki. Stoliki i krzesła wraz z wyżej wymienionym wyposażeniem zostaną wykonane przez firmę: Z.P.U.H. Żurek Jan ze Stryszawy. Do dokumentacji dołączono karty techniczne urządzeń firmy COMES Sokołowscy, które przedstawiają szczegółowe dane dotyczące tych urządzeń. UWAGA! WSZYSTKIE ROBOTY WINNY BYĆ WYKONYWANE POD NADZOREM UPRAWNIONEGO KIEROWNIKA BUDOWY! Kraków styczeń 2014 r. mgr inż. arch. Urszula Mazur

12 12 KARTY TECHNICZNE URZĄDZEŃ PLACU ZABAW
