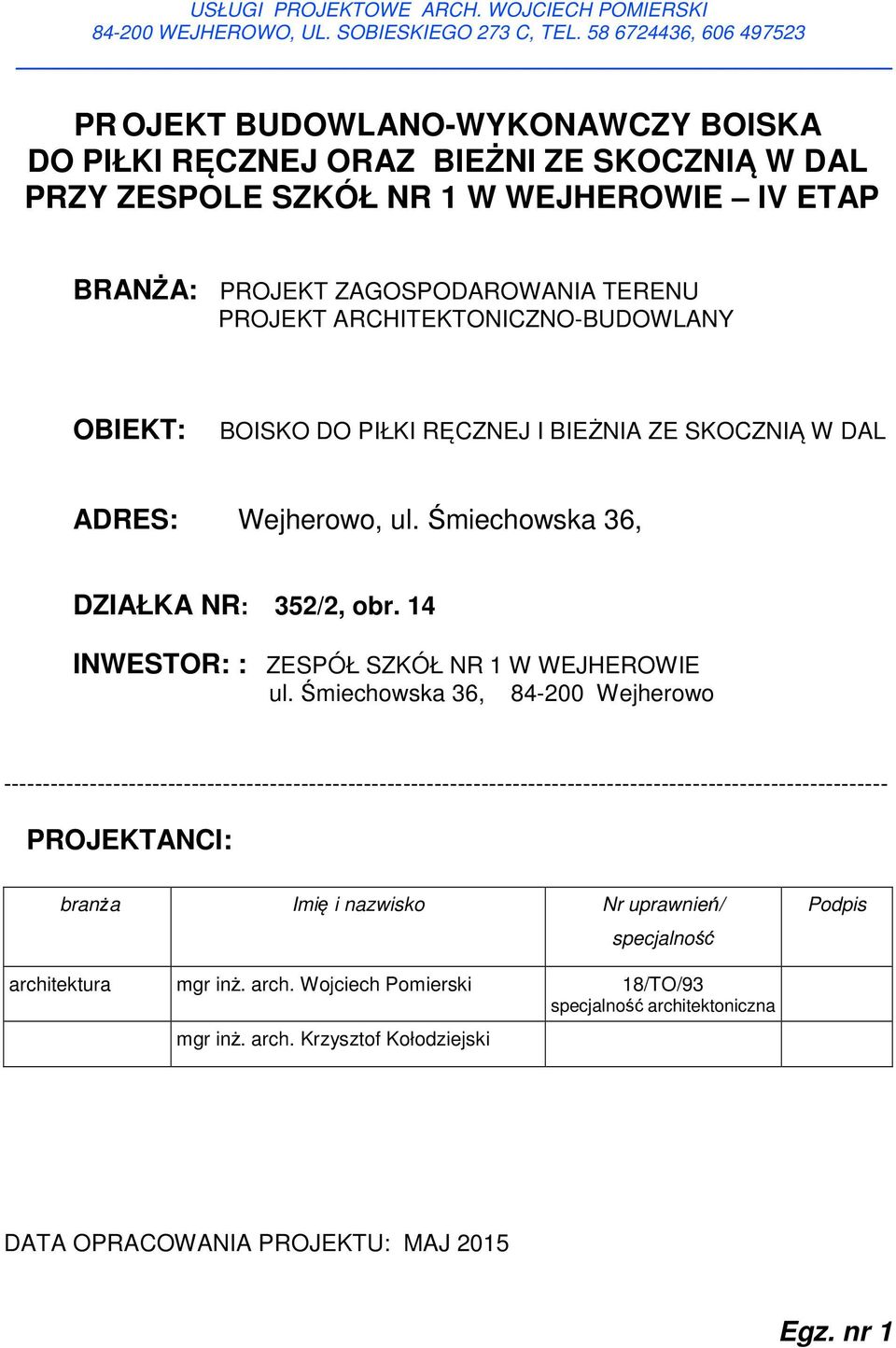

1 USŁUGI PROJEKTOWE ARCH. WOJCIECH POMIERSKI WEJHEROWO, UL. SOBIESKIEGO 27 C, TEL , PR OJEKT BUDOWLANO-WYKONAWCZY BOISKA DO PIŁKI RĘCZNEJ ORAZ BIEŻNI ZE SKOCZNIĄ W DAL IV ETAP BRANŻA: PROJEKT ZAGOSPODAROWANIA TERENU PROJEKT ARCHITEKTONICZNO-BUDOWLANY : BOISKO DO PIŁKI RĘCZNEJ I BIEŻNIA ZE SKOCZNIĄ W DAL : Wejherowo, ul. Śmiechowska 6, DZIAŁKA NR: 52/2, obr. 4 INWESTOR: : ZESPÓŁ SZKÓŁ NR W WEJHEROWIE ul. Śmiechowska 6, Wejherowo PROJEKTANCI: branża Imię i nazwisko Nr uprawnień/ specjalność Podpis architektura mgr inż. arch. Wojciech Pomierski 8/TO/9 specjalność architektoniczna OPRACOWANIA PROJEKTU: MAJ 205 Egz. nr

BOISKO DO PIŁKI RĘCZNEJ I BIEŻNIA ZE SKOCZNIĄ W DAL : Wejherowo, ul. Śmiechowska 6, DZIAŁKA NR: 52/2, obr. 4 INWESTOR: : ZESPÓŁ SZKÓŁ NR W WEJHEROWIE ul.

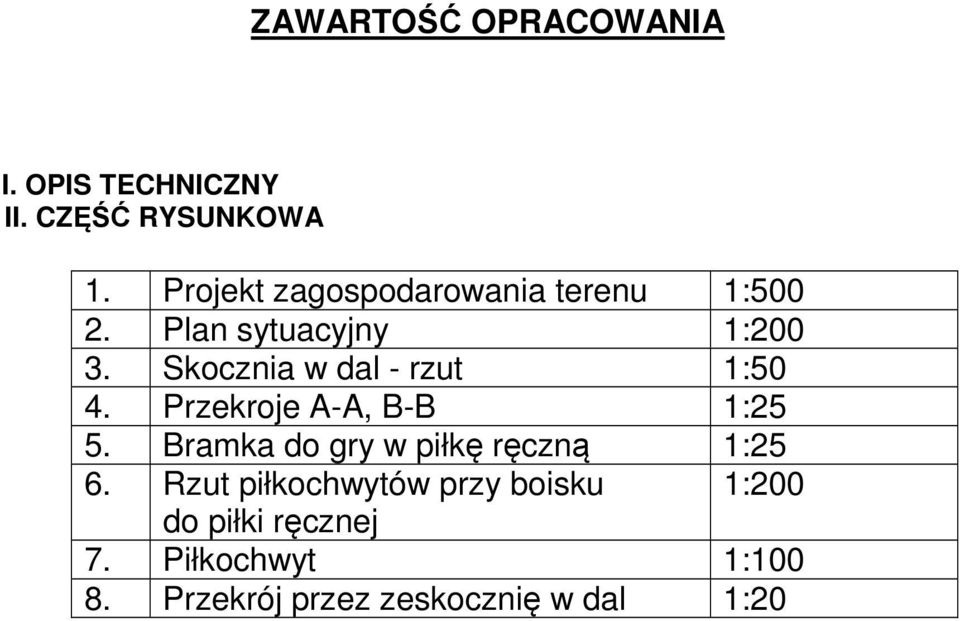

2 ZAWARTOŚĆ OPRACOWANIA I. OPIS TECHNICZNY II. CZĘŚĆ RYSUNKOWA. Projekt zagospodarowania terenu : Plan sytuacyjny :200. Skocznia w dal - rzut :50 4. Przekroje A-A, B-B :25 5. Bramka do gry w piłkę ręczną :25 6. Rzut piłkochwytów przy boisku :200 do piłki ręcznej 7. Piłkochwyt :00 8. Przekrój przez zeskocznię w dal :20

Skocznia w dal - rzut :50 4. Przekroje A-A, B-B :25 5.

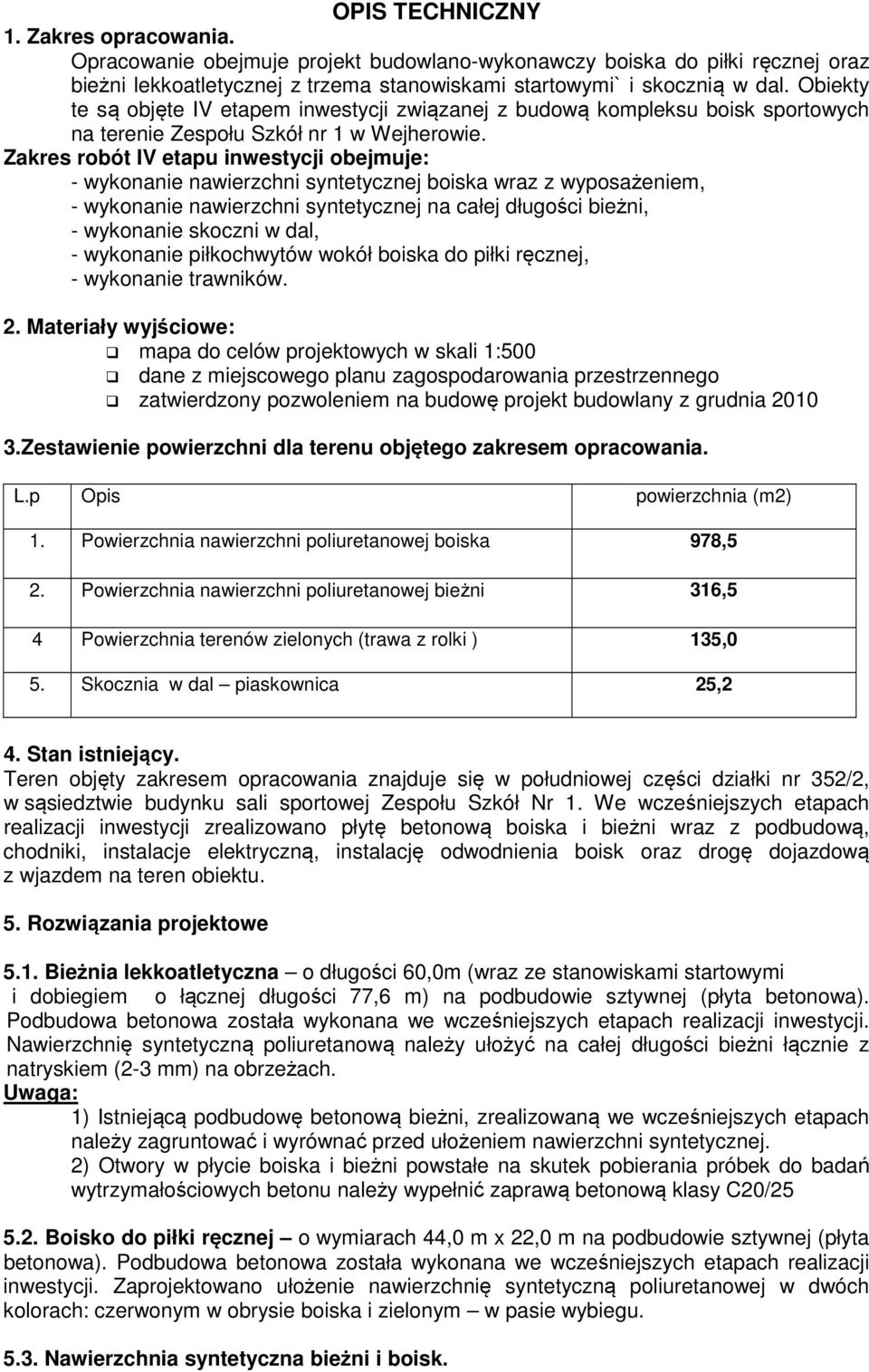

3 OPIS TECHNICZNY. Zakres opracowania. Opracowanie obejmuje projekt budowlano-wykonawczy boiska do piłki ręcznej oraz bieżni lekkoatletycznej z trzema stanowiskami startowymi` i skocznią w dal. Obiekty te są objęte IV etapem inwestycji związanej z budową kompleksu boisk sportowych na terenie Zespołu Szkół nr w Wejherowie. Zakres robót IV etapu inwestycji obejmuje: - wykonanie nawierzchni syntetycznej boiska wraz z wyposażeniem, - wykonanie nawierzchni syntetycznej na całej długości bieżni, - wykonanie skoczni w dal, - wykonanie piłkochwytów wokół boiska do piłki ręcznej, - wykonanie trawników. 2. Materiały wyjściowe: mapa do celów projektowych w skali :500 dane z miejscowego planu zagospodarowania przestrzennego zatwierdzony pozwoleniem na budowę projekt budowlany z grudnia 200.Zestawienie powierzchni dla terenu objętego zakresem opracowania. L.p Opis powierzchnia (m2). Powierzchnia nawierzchni poliuretanowej boiska 978,5 2. Powierzchnia nawierzchni poliuretanowej bieżni 6,5 4 Powierzchnia terenów zielonych (trawa z rolki ) 5,0 5. Skocznia w dal piaskownica 25,2 4. Stan istniejący. Teren objęty zakresem opracowania znajduje się w południowej części działki nr 52/2, w sąsiedztwie budynku sali sportowej Zespołu Szkół Nr. We wcześniejszych etapach realizacji inwestycji zrealizowano płytę betonową boiska i bieżni wraz z podbudową, chodniki, instalacje elektryczną, instalację odwodnienia boisk oraz drogę dojazdową z wjazdem na teren obiektu. 5. Rozwiązania projektowe 5.. Bieżnia lekkoatletyczna o długości 60,0m (wraz ze stanowiskami startowymi i dobiegiem o łącznej długości 77,6 m) na podbudowie sztywnej (płyta betonowa). Podbudowa betonowa została wykonana we wcześniejszych etapach realizacji inwestycji. Nawierzchnię syntetyczną poliuretanową należy ułożyć na całej długości bieżni łącznie z natryskiem (2- mm) na obrzeżach. Uwaga: ) Istniejącą podbudowę betonową bieżni, zrealizowaną we wcześniejszych etapach należy zagruntować i wyrównać przed ułożeniem nawierzchni syntetycznej. 2) Otwory w płycie boiska i bieżni powstałe na skutek pobierania próbek do badań wytrzymałościowych betonu należy wypełnić zaprawą betonową klasy C20/ Boisko do piłki ręcznej o wymiarach 44,0 m x 22,0 m na podbudowie sztywnej (płyta betonowa). Podbudowa betonowa została wykonana we wcześniejszych etapach realizacji inwestycji. Zaprojektowano ułożenie nawierzchnię syntetyczną poliuretanowej w dwóch kolorach: czerwonym w obrysie boiska i zielonym w pasie wybiegu. 5.. Nawierzchnia syntetyczna bieżni i boisk.

Zakres robót IV etapu inwestycji obejmuje: - wykonanie nawierzchni syntetycznej boiska wraz z wyposażeniem, - wykonanie nawierzchni syntetycznej na całej długości bieżni, - wykonanie skoczni w dal, -

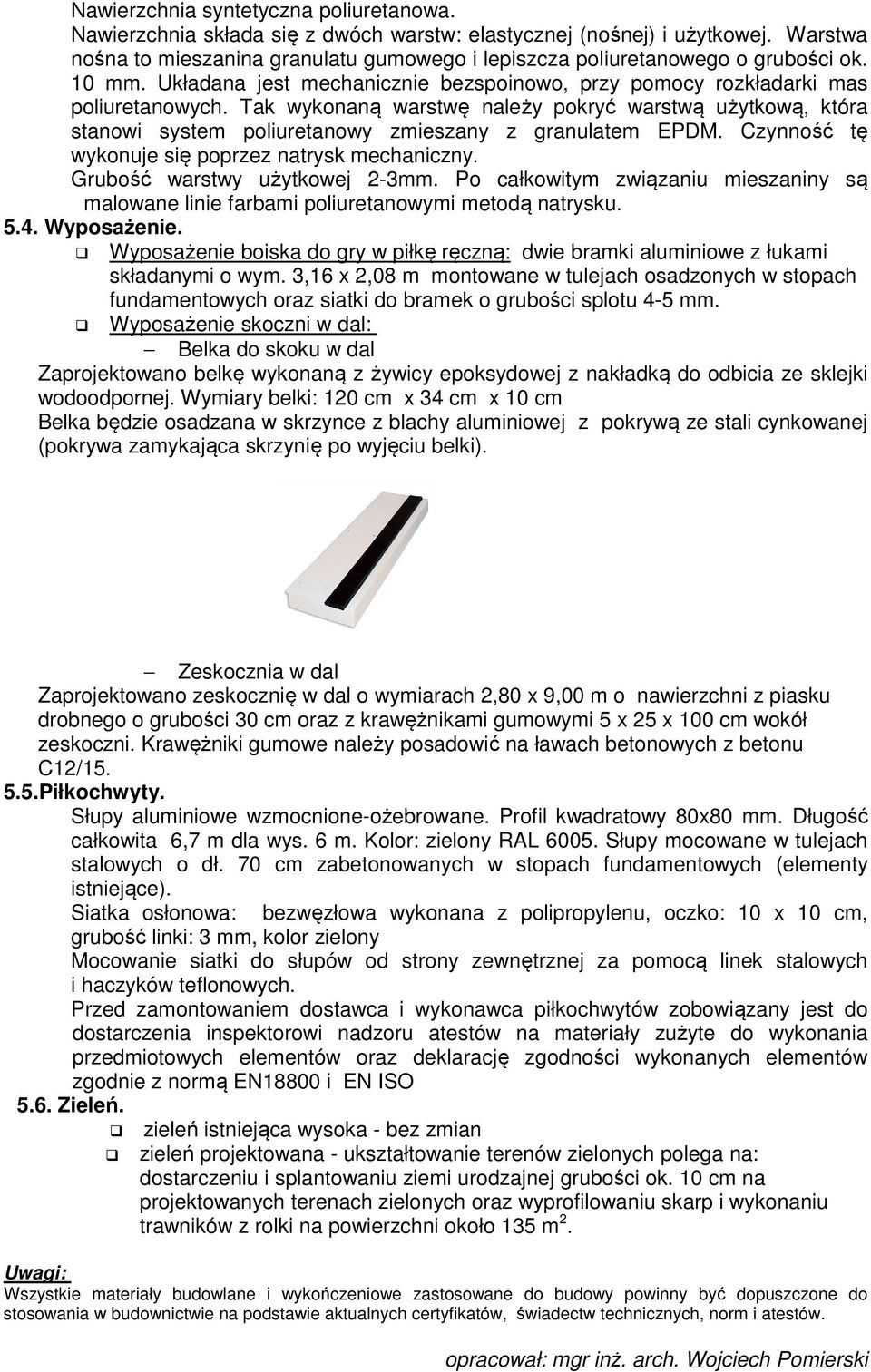

4 Nawierzchnia syntetyczna poliuretanowa. Nawierzchnia składa się z dwóch warstw: elastycznej (nośnej) i użytkowej. Warstwa nośna to mieszanina granulatu gumowego i lepiszcza poliuretanowego o grubości ok. 0 mm. Układana jest mechanicznie bezspoinowo, przy pomocy rozkładarki mas poliuretanowych. Tak wykonaną warstwę należy pokryć warstwą użytkową, która stanowi system poliuretanowy zmieszany z granulatem EPDM. Czynność tę wykonuje się poprzez natrysk mechaniczny. Grubość warstwy użytkowej 2-mm. Po całkowitym związaniu mieszaniny są malowane linie farbami poliuretanowymi metodą natrysku Wyposażenie. Wyposażenie boiska do gry w piłkę ręczną: dwie bramki aluminiowe z łukami składanymi o wym.,6 x 2,08 m montowane w tulejach osadzonych w stopach fundamentowych oraz siatki do bramek o grubości splotu 4-5 mm. Wyposażenie skoczni w dal: Belka do skoku w dal Zaprojektowano belkę wykonaną z żywicy epoksydowej z nakładką do odbicia ze sklejki wodoodpornej. Wymiary belki: 20 cm x 4 cm x 0 cm Belka będzie osadzana w skrzynce z blachy aluminiowej z pokrywą ze stali cynkowanej (pokrywa zamykająca skrzynię po wyjęciu belki). Zeskocznia w dal Zaprojektowano zeskocznię w dal o wymiarach 2,80 x 9,00 m o nawierzchni z piasku drobnego o grubości 0 cm oraz z krawężnikami gumowymi 5 x 25 x 00 cm wokół zeskoczni. Krawężniki gumowe należy posadowić na ławach betonowych z betonu C2/ Piłkochwyty. Słupy aluminiowe wzmocnione-ożebrowane. Profil kwadratowy 80x80 mm. Długość całkowita 6,7 m dla wys. 6 m. Kolor: zielony RAL Słupy mocowane w tulejach stalowych o dł. 70 cm zabetonowanych w stopach fundamentowych (elementy istniejące). Siatka osłonowa: bezwęzłowa wykonana z polipropylenu, oczko: 0 x 0 cm, grubość linki: mm, kolor zielony Mocowanie siatki do słupów od strony zewnętrznej za pomocą linek stalowych i haczyków teflonowych. Przed zamontowaniem dostawca i wykonawca piłkochwytów zobowiązany jest do dostarczenia inspektorowi nadzoru atestów na materiały zużyte do wykonania przedmiotowych elementów oraz deklarację zgodności wykonanych elementów zgodnie z normą EN8800 i EN ISO 5.6. Zieleń. zieleń istniejąca wysoka - bez zmian zieleń projektowana - ukształtowanie terenów zielonych polega na: dostarczeniu i splantowaniu ziemi urodzajnej grubości ok. 0 cm na projektowanych terenach zielonych oraz wyprofilowaniu skarp i wykonaniu trawników z rolki na powierzchni około 5 m 2. Uwagi: Wszystkie materiały budowlane i wykończeniowe zastosowane do budowy powinny być dopuszczone do stosowania w budownictwie na podstawie aktualnych certyfikatów, świadectw technicznych, norm i atestów. opracował: mgr inż. arch. Wojciech Pomierski

Tak wykonaną warstwę należy pokryć warstwą użytkową, która stanowi system poliuretanowy zmieszany z granulatem EPDM. Czynność tę wykonuje się poprzez natrysk mechaniczny.

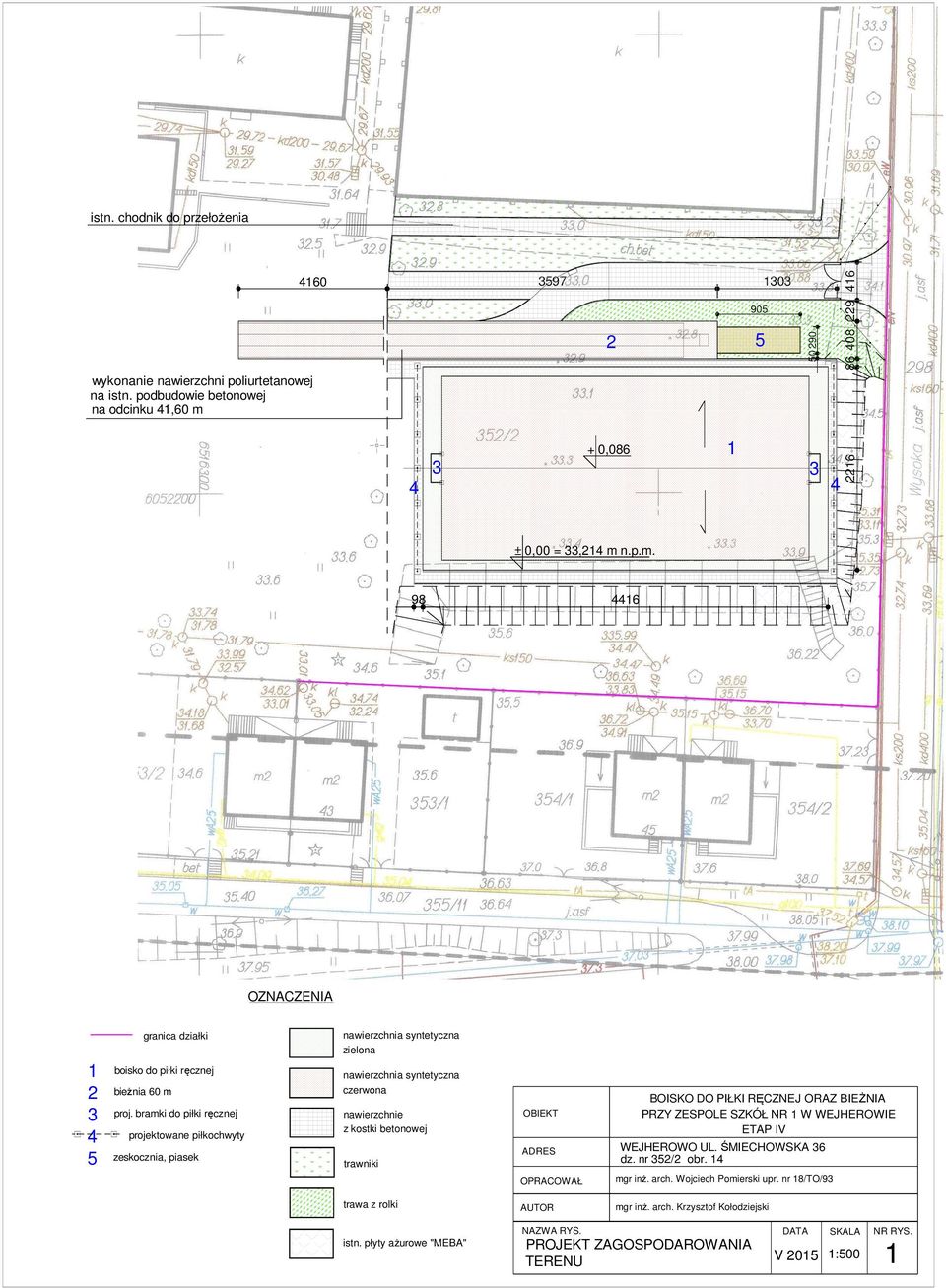

5 istn. chodnik do przełożenia 460 wykonanie nawierzchni poliurtetanowej na istn. podbudowie betonowej na odcinku 4,60 m , ± 0,00 =,24 m n.p.m OZNACZENIA 2 bieżnia 60 m granica działki boisko do piłki ręcznej proj. bramki do piłki ręcznej 4 projektowane piłkochwyty 5 zeskocznia, piasek trawniki nawierzchnia syntetyczna zielona nawierzchnia syntetyczna czerwona nawierzchnie z kostki betonowej trawa z rolki ETAP IV dz. nr 52/2 obr. 4 istn. płyty ażurowe "MEBA" PROJEKT ZAGOSPODAROWANIA TERENU V 205 :500

bramki do piłki ręcznej 4 projektowane piłkochwyty 5 zeskocznia, piasek trawniki nawierzchnia syntetyczna zielona nawierzchnia syntetyczna

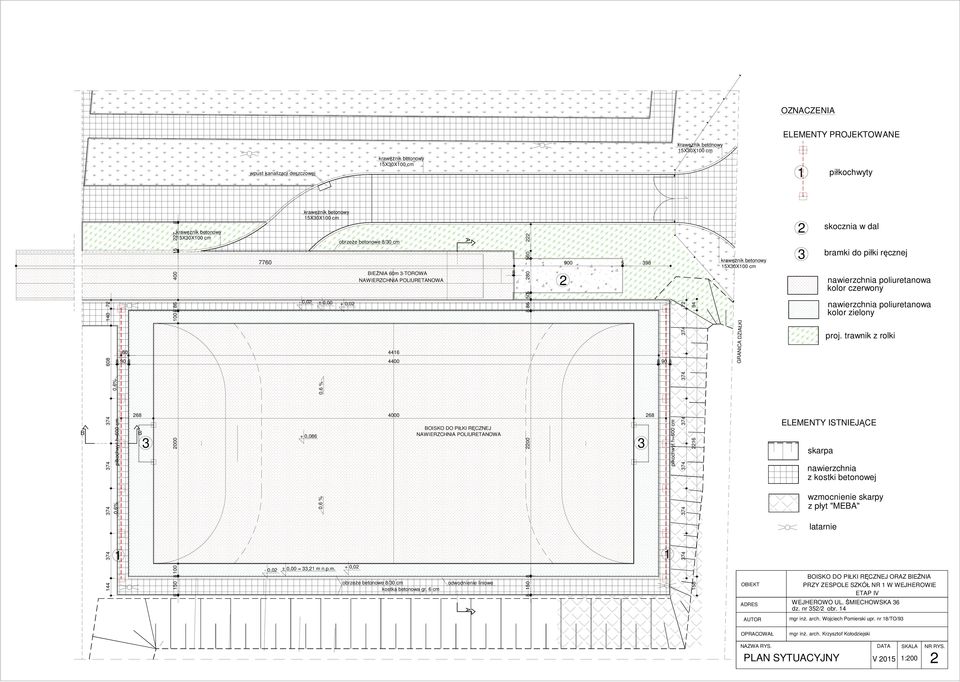

6 OZNACZENIA ELEMENTY PROJEKTOWANE krawężnik betonowy 5X0X00 cm wpust kanalizacji deszczowej krawężnik betonowy 5X0X00 cm piłkochwyty B ,6% piłkochwyt h=600 cm 0,6% ,02 + 0,086 ± 0,00 + 0, B krawężnik betonowy 5X0X00 cm ,02 krawężnik betonowy 5X0X00 cm 0,6 % 0,6 % ± 0,00 =,2 m n.p.m. + 0,02 obrzeże betonowe 8/0 cm BIEŻNIA 60m -TOROWA NAWIERZCHNIA POLIURETANOWA obrzeże betonowe 8/0 cm kostka betonowa gr. 6 cm A A BOISKO DO PIŁKI RĘCZNEJ NAWIERZCHNIA POLIURETANOWA odwodnienie liniowe piłkochwyt h=600 cm krawężnik betonowy 5X0X00 cm GRANICA DZIAŁKI 2 skocznia w dal bramki do piłki ręcznej skarpa nawierzchnia z kostki betonowej wzmocnienie skarpy z płyt "MEBA" latarnie nawierzchnia poliuretanowa kolor czerwony nawierzchnia poliuretanowa kolor zielony proj. trawnik z rolki ELEMENTY ISTNIEJĄCE ETAP IV dz. nr 52/2 obr. 4 PLAN SYTUACYJNY V 205 :200 2

7760-0,02 krawężnik betonowy 5X0X00 cm 0,6 % 0,6 % ± 0,00 =,2 m n.p.m. + 0,02 obrzeże betonowe 8/0 cm BIEŻNIA 60m -TOROWA NAWIERZCHNIA POLIURETANOWA 446 4400 obrzeże betonowe 8/0 cm kostka betonowa gr.

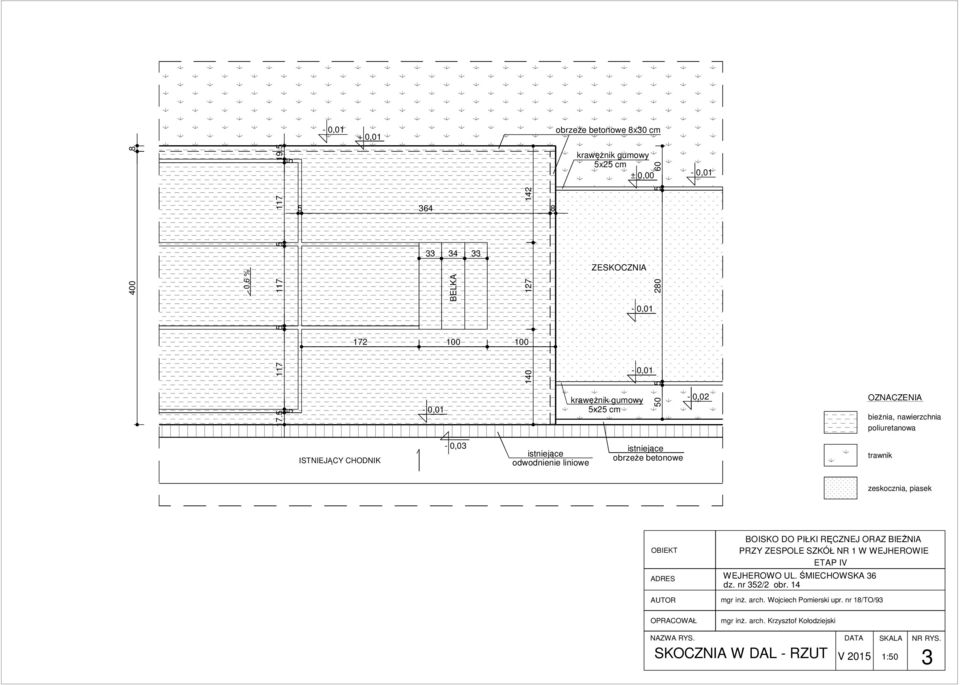

7 - 0,0 + 0,0 obrzeże betonowe 8x0 cm ,6 % ,0 42 BELKA krawężnik gumowy 5x25 cm ± 0,00 ZESKOCZNIA - 0,0-0,0 krawężnik gumowy 5x25 cm ,0-0,02 OZNACZENIA bieżnia, nawierzchnia poliuretanowa ISTNIEJĄCY CHODNIK - 0,0 istniejące odwodnienie liniowe istniejące obrzeże betonowe trawnik zeskocznia, piasek ETAP IV dz. nr 52/2 obr. 4 SKOCZNIA W DAL - RZUT V 205 :50

krawężnik gumowy 5x25 cm 50 5 280 5 60-0,0-0,02 OZNACZENIA bieżnia, nawierzchnia poliuretanowa ISTNIEJĄCY

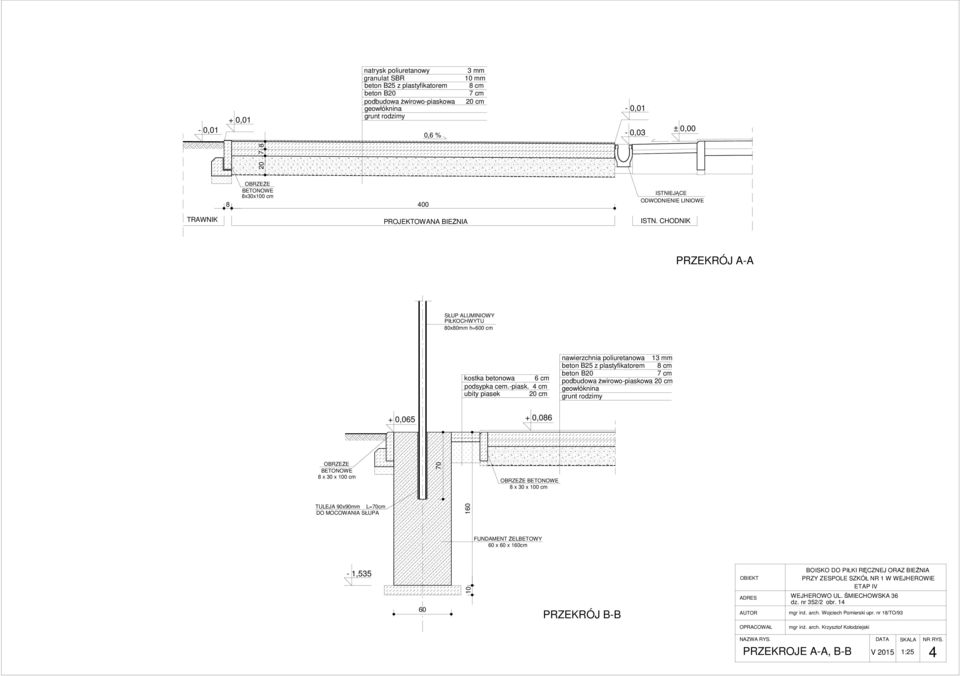

8 - 0,0 + 0,0 natrysk poliuretanowy mm granulat SBR 0 mm beton B25 z plastyfikatorem 8 cm beton B20 7 cm podbudowa żwirowo-piaskowa 20 cm geowłóknina grunt rodzimy 0,6 % - 0,0-0,0 ± 0, TRAWNIK OBRZEŻE BETONOWE 8x0x00 cm PROJEKTOWANA BIEŻNIA ISTNIEJĄCE ODWODNIENIE LINIOWE ISTN. CHODNIK PRZEKRÓJ A-A SŁUP ALUMINIOWY PIŁKOCHWYTU 80x80mm h=600 cm kostka betonowa 6 cm podsypka cem.-piask. 4 cm ubity piasek 20 cm nawierzchnia poliuretanowa mm beton B25 z plastyfikatorem 8 cm beton B20 7 cm podbudowa żwirowo-piaskowa 20 cm geowłóknina grunt rodzimy + 0, ,086 OBRZEŻE BETONOWE 8 x 0 x 00 cm 70 OBRZEŻE BETONOWE 8 x 0 x 00 cm TULEJA 90x90mm L=70cm DO MOCOWANIA SŁUPA 60 FUNDAMENT ŻELBETOWY 60 x 60 x 60cm -, PRZEKRÓJ B-B ETAP IV dz. nr 52/2 obr. 4 PRZEKROJE A-A, B-B V 205 :25 4

4 cm ubity piasek 20 cm nawierzchnia poliuretanowa mm beton B25 z plastyfikatorem 8 cm beton B20 7 cm podbudowa żwirowo-piaskowa 20 cm geowłóknina grunt rodzimy + 0,065 + 0,086 OBRZEŻE BETONOWE 8 x 0

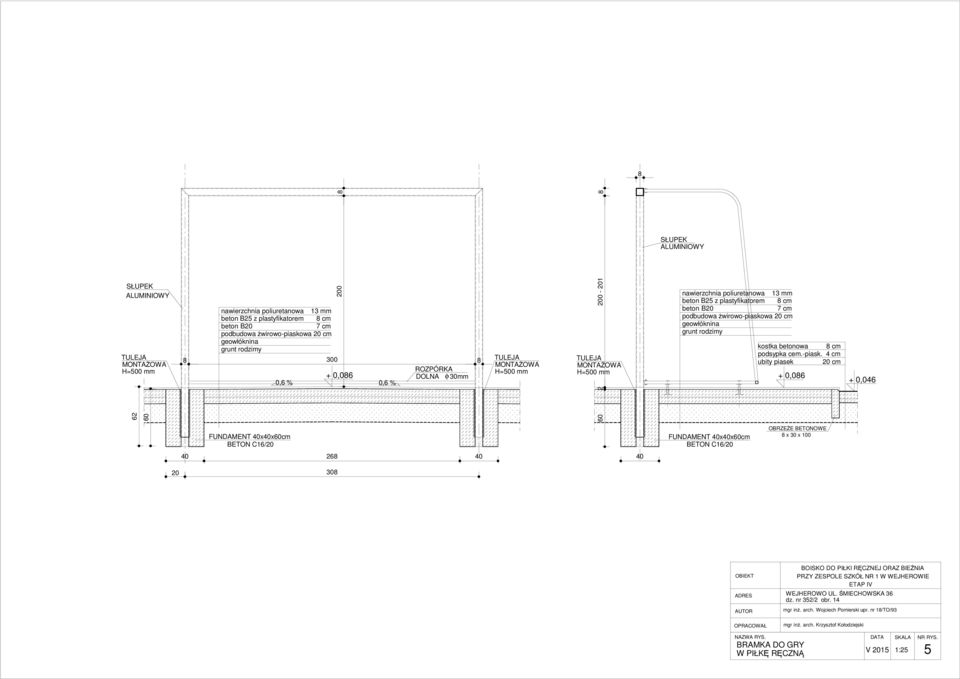

9 8 8 SŁUPEK ALUMINIOWY SŁUPEK ALUMINIOWY TULEJA MONTAŻOWA H=500 mm nawierzchnia poliuretanowa mm beton B25 z plastyfikatorem 8 cm nawierzchnia poliuretanowa mm beton B20 7 cm beton B25 z plastyfikatorem 8 cm podbudowa żwirowo-piaskowa 20 cm beton B20 7 cm geowłóknina podbudowa żwirowo-piaskowa 20 cm grunt rodzimy geowłóknina grunt rodzimy kostka betonowa 8 cm podsypka cem.-piask. 4 cm TULEJA TULEJA MONTAŻOWA ubity piasek 20 cm MONTAŻOWA ROZPÓRKA H=500 mm H=500 mm + 0,086 DOLNA φ 0mm + 0,086 0,6 % 0,6 % + 0, FUNDAMENT 40x40x60cm BETON C6/ FUNDAMENT 40x40x60cm BETON C6/20 OBRZEŻE BETONOWE 8 x 0 x ETAP IV dz. nr 52/2 obr. 4 BRAMKA DO GRY W PIŁKĘ RĘCZNĄ V 205 :25 5

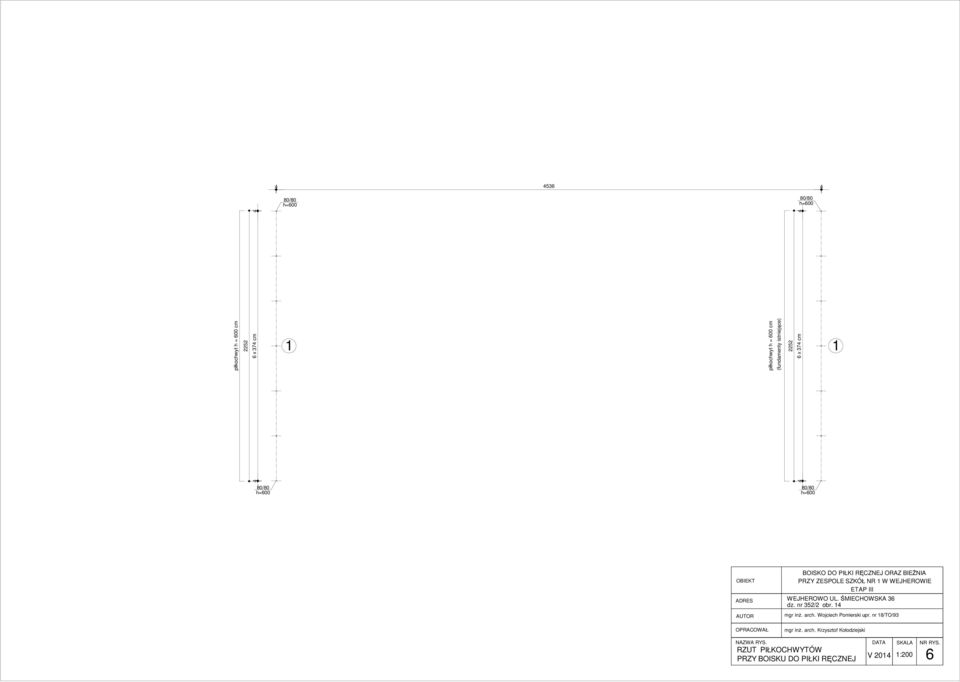

10 /80 h=600 80/80 h=600 piłkochwyt h = 600 cm x 74 cm 4 piłkochwyt h = 600 cm (fundamenty istniejące) x 74 cm 4 80/80 h=600 80/80 h=600 ETAP III dz. nr 52/2 obr. 4 RZUT PIŁKOCHWYTÓW PRZY BOISKU DO PIŁKI RĘCZNEJ V 204 :200 6

6 x 74 cm 4 80/80 h=600 80/80 h=600 ETAP III dz. nr 52/2 obr.

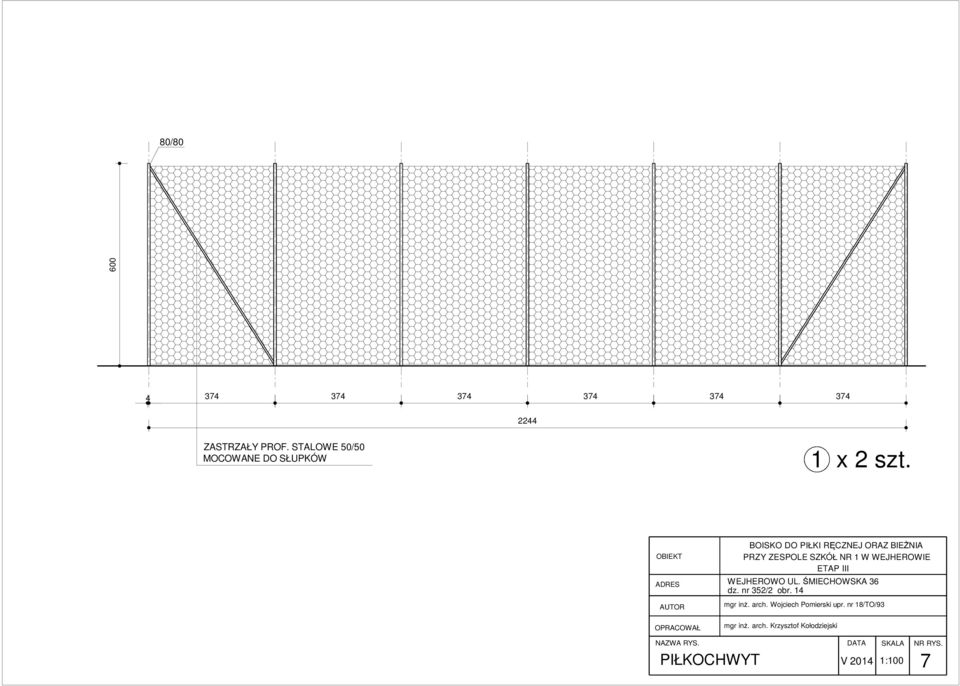

11 80/ ZASTRZAŁY PROF. STALOWE 50/50 MOCOWANE DO SŁUPKÓW x 2 szt. ETAP III dz. nr 52/2 obr. 4 PIŁKOCHWYT V 204 :00 7

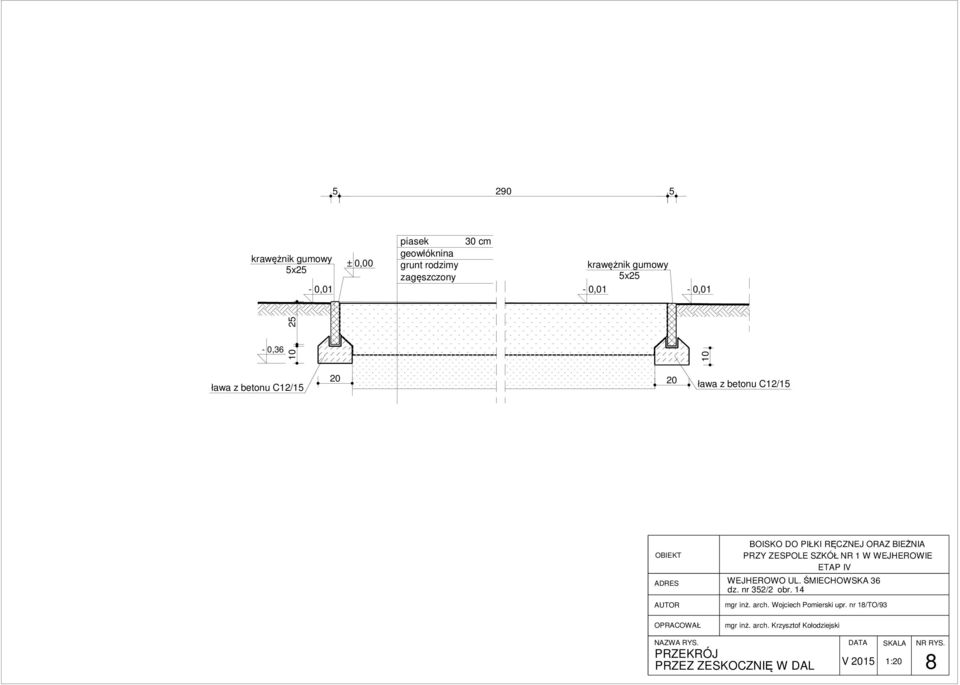

12 krawężnik gumowy 5x25-0,0 ± 0,00 piasek 0 cm geowłóknina grunt rodzimy zagęszczony krawężnik gumowy 5x25-0,0-0,0 25-0,6 0 0 ława z betonu C2/ ława z betonu C2/5 ETAP IV dz. nr 52/2 obr. 4 PRZEKRÓJ PRZEZ ZESKOCZNIĘ W DAL V 205 :20 8

5x25-0,0-0,0 25-0,6 0 0 ława z betonu C2/5 20 20 ława z
