1 RODZAJ I ZAKRES ROBÓT BUDOWLANYCH dla zadania: Wykonanie robót budowlanych polegających na zamontowaniu obiektów małej architektury oraz utwardzeniu części działki celem utworzenia małego szkolnego placu zabaw przy Zespole Placówek Oświatowych - Szkoła Podstawowa nr 1 w Kasinie Wielkiej budynek B, realizowanego w ramach programu Radosna Szkoła 1. Przedmiot i cel opracowania Przedmiotem opracowania jest projekt zagospodarowania szkolnego placu zabaw realizowanego w ramach programu Ministerstwa Edukacji Narodowej pt. Radosna Szkoła, przy Zespole Placówek Oświatowych - Szkoła Podstawowa nr 1 w Kasinie Wielkiej, Gmina Mszana Dolna. 2. Podstawa i zakres opracowania Podstawę opracowania stanowią: Zlecenie inwestora Umowa Nr IZP Przeprowadzona wizja lokalna Mapa do celów projektowych w skali 1:500, dostarczona w wersji elektronicznej i drukowanej Dokumentacja fotograficzna Uzgodnienia z Inwestorem 1. Opis robót i wyposażenia Roboty w zakresie burzenia, roboty ziemne roboty pomiarowe przy powierzchniowych robotach ziemnych przemieszczanie mas ziemnych transport urobku korytowanie wykopów mechaniczne zagęszczanie nasypów Roboty w zakresie nawierzchni, z wyjątkiem dróg wykonanie podbudowy z kruszywa naturalnego pod nawierzchnię bezpieczną placu zabaw, skład podbudowy: podsypka piaskowa mm, warstwa kruszywa naturalnego 200 mm, podsypka kamienna frakcji 0-3mm 100 mm, pow. podbudowy 175 m 2 montaż poliuretanowej, jednolitej, wylewanej nawierzchni z granulatu SBR i EPDM 60 mm, pow. 155 m 2 montaż nawierzchni komunikacyjnej tartanowej lub poliuretanowej, jednolitej, wylewanej nawierzchni z granulatu SBR i EPDM 60 mm, pow. 20 m 2 montaż obrzeży betonowych na podsypce cementowo-piaskowej 300 x 80 mm montaż kostki brukowej gr. 60mm na podsypce cementowo-piaskowej o gr. 50 mm, podbudowie z kruszywa zagęszczonego mechanicznie frakcji 2-32 mm o gr. 200 mm oraz podsypce piaskowej na gruncie rodzimym o gr. 100 mm montaż obrzeży betonowych na posypce piaskowej 200 x 60 mm Montaż i wznoszenie gotowych konstrukcji montaż urządzeń zabawowych i wyposażenia dodatkowego, sposób montażu pokazano poniżej Zakres robót budowlanych, Plac zabaw w Mszanie Górnej realizowany w ramach programu Radosna szkoła 1

2 a) Montaż urządzeń zabawowych i wyposażenia dodatkowego Zestaw zabawowy 1 szt., Zestaw rekreacyjny trzywieżowy, wym. W/S/D 3,4 x 5,7 x 5,4m, wym. strefy bezpieczeństwa 9,2 x 8,4m, maks. wys. swobodnego upadku 1,5m. W skład zestawu wchodzą: trzy wieże, dwie zjeżdżalnie, schodki, pochylnia linowa, mostek, dwie rury wspinaczkowe, balkon, tunel rurowy. Konstrukcja: profile metalowe; tworzywo HDPE; el. poręcze, ześlizgi i el. wspinaczkowe wykonane z plastiku lub stali nierdzewnej; podłogi elementy wejściowe ze sklejki antypoślizgowej; podłoga pomostu linowego i wejścia z lin stalowo polipropylenowych; konstrukcja malowana, Przeplotnia wspinaczkowa -1 szt. Wymiary: W/S/D 150/60/480 cm, Zakres robót budowlanych, Plac zabaw w Mszanie Górnej realizowany w ramach programu Radosna szkoła 2

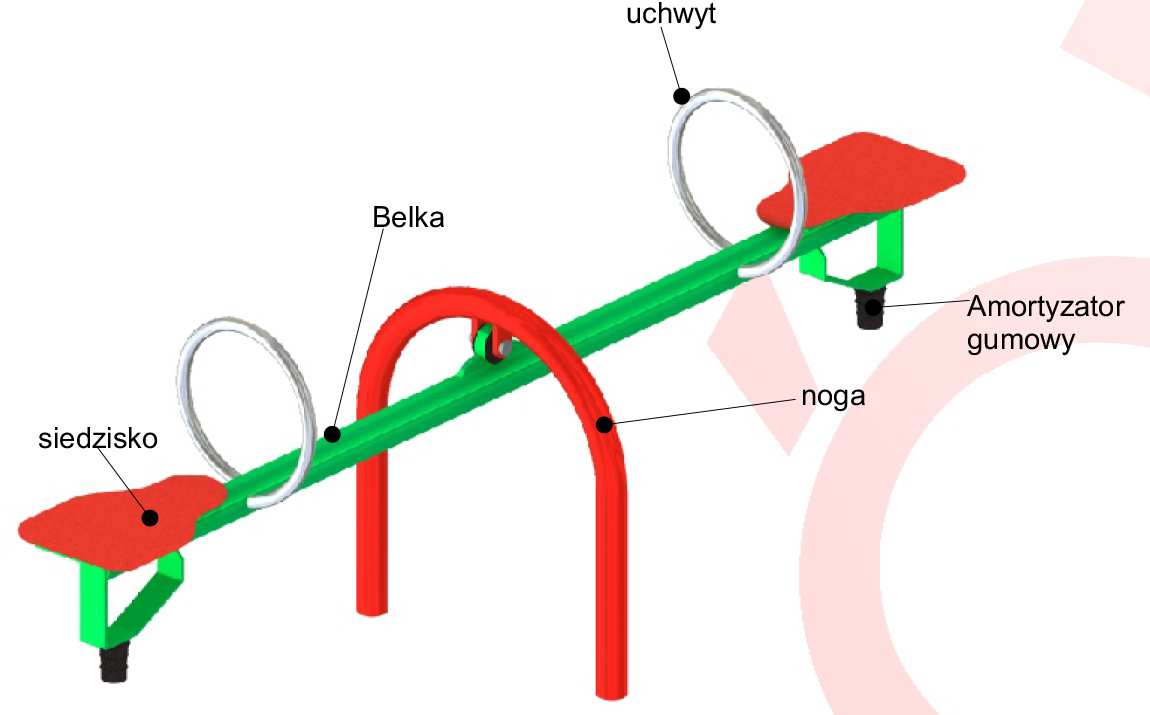

3 wymiary strefy bezpieczeństwa: 7,8m x 3,6m, max. wysokość swobodnego upadku: 150 cm, Konstrukcja: metalowa rurowa, ocynk ogniowy, konstrukcja malowana, Huśtawka Ważka 1 szt. Wymiary: W/S/D 0,64 x 0,7 x 3m, wym. strefy bezp. 5 x 2,7m, maks. wys. swobodna upadku 1,05m; konstrukcja: profile metalowe, uchwyty ze stali nierdzewnej, amortyzatory gumowe pod siedziskami, siedziska gumowane, Zakres robót budowlanych, Plac zabaw w Mszanie Górnej realizowany w ramach programu Radosna szkoła 3

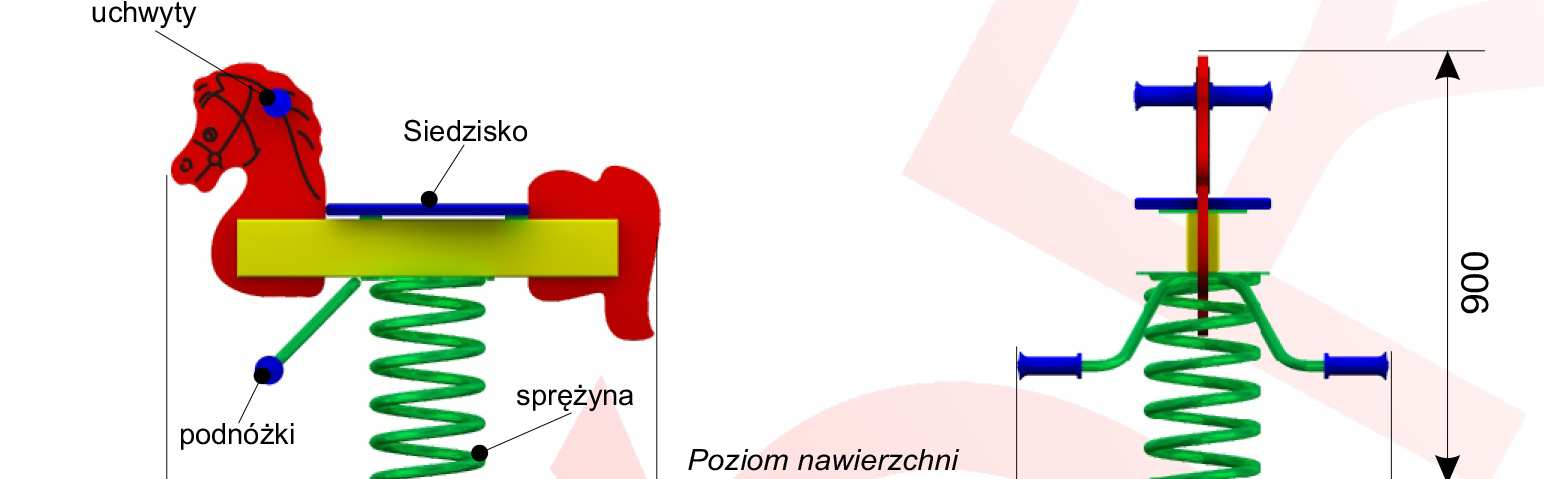

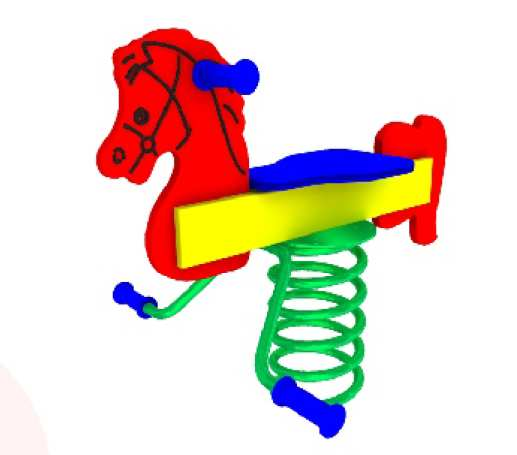

4 Bujak sprężynowy typu Zoo 1 szt. Wymiary: W/S/D 0,8 x 0,3 x 0,8m, wymiary strefy bezp. 3,2 x 2,7m, maks. wys. swobodnego upadku 1 m Konstrukcja: metalowa rurowa, sprężyna metalowa z pręta o śr. 20 mm, siedzisko gumowane, uchwyty plastikowe, sylwetki zwierząt wykonane ze sklejki wodoodpornej Bujak sprężynowy typu Konik 1 szt. Wymiary: W/S/D 0,8 x 0,3 x 0,8m, wymiary strefy bezp. 3,4 x 3m, maks. wys. swobodnego upadku 1 m Konstrukcja: metalowa rurowa, sprężyna metalowa z pręta o śr. 20 mm, siedzisko gumowane, uchwyty plastikowe, sylwetki zwierząt wykonane ze sklejki wodoodpornej, Zakres robót budowlanych, Plac zabaw w Mszanie Górnej realizowany w ramach programu Radosna szkoła 4

5 Ścianka wspinaczkowa 1 szt. Wymiary: W/S/D 1,9 x 0,1 x 1,95m, wym. strefy bezp. 5,5 x 3,7m, maks. wys. swobodnego upadku 1,9 m, konstrukcja: ramy z rury średnicy 60mm, ściana z tworzywa HDPE, guzy chwytne do wspinaczki mocowane po obu stronach ścianki, Zakres robót budowlanych, Plac zabaw w Mszanie Górnej realizowany w ramach programu Radosna szkoła 5

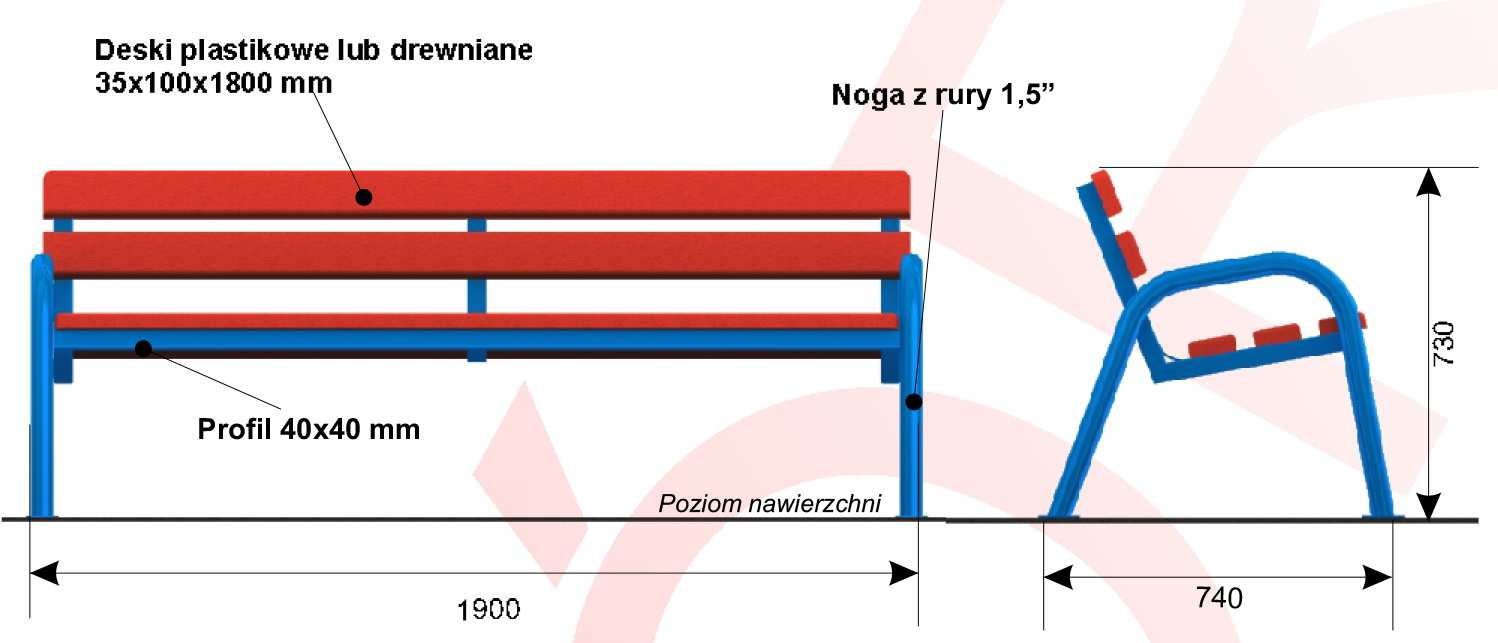

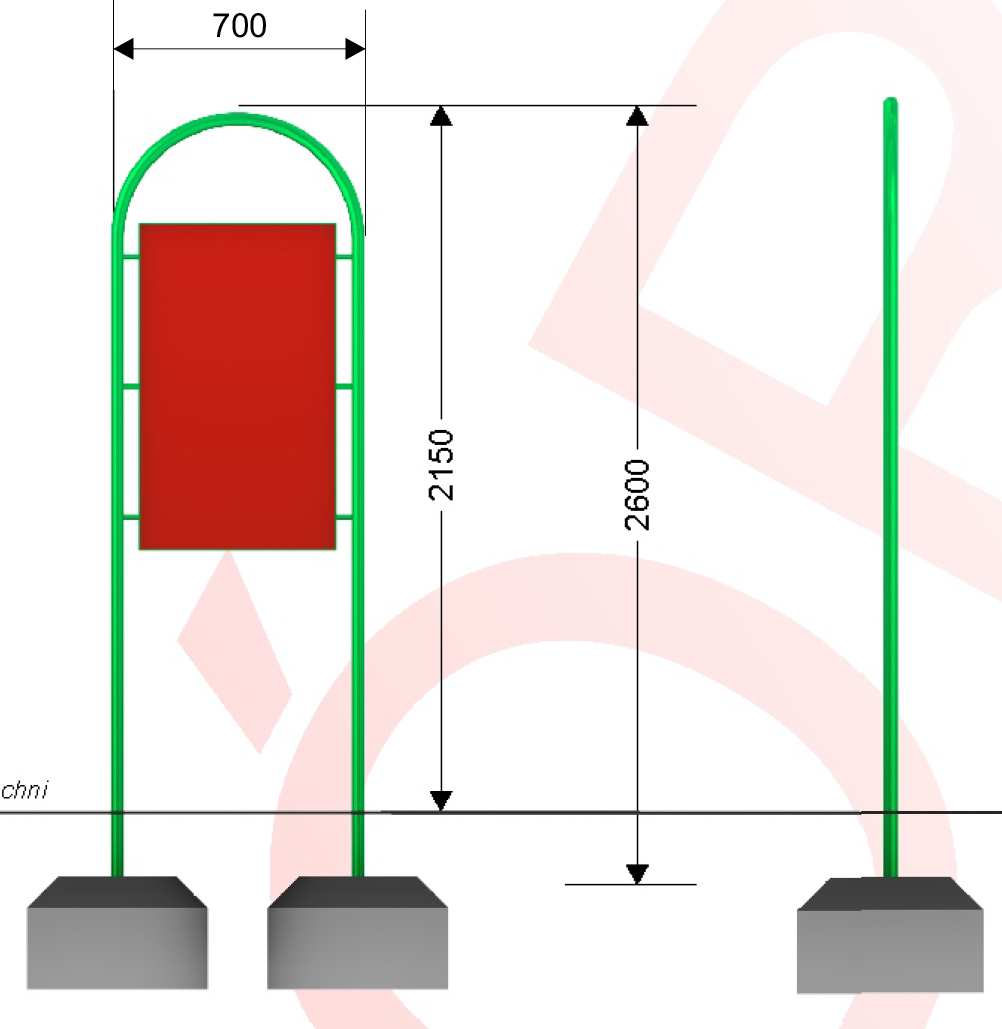

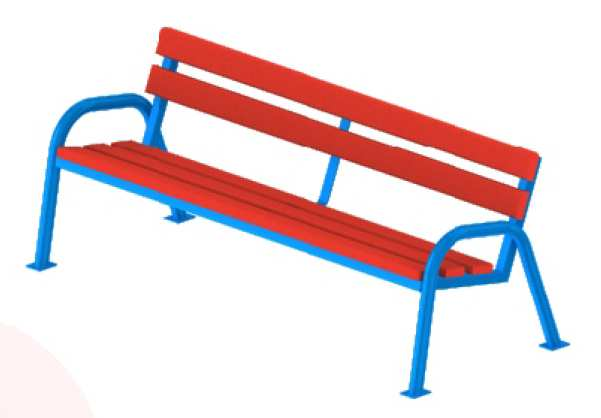

6 Stolik zespolony z ławkami 1 szt. Wymiary: W/S/D 0,85x1,2x1,36m, Konstrukcja: stalowa cynkowana, malowana proszkowo, siedziska, oparcia i blat ze sklejki wodoodpornej pokrytej żywicą melaminową Tablica informacyjna 1 szt. Wymiary: W/S/D 0,37 x 0,06 x 1,75m, Konstrukcja: stalowa cynkowana, malowana proszkowo, tablica z tworzywa sztucznego np. LLDPE Ławka z oparciem 2 szt. Wymiary: W/S/D 0,77 x 0,94 x 2m Konstrukcja: metalowa cynkowana malowana proszkowo, siedzisko z listew drewnianych malowanych i oparcie Zakres robót budowlanych, Plac zabaw w Mszanie Górnej realizowany w ramach programu Radosna szkoła 6

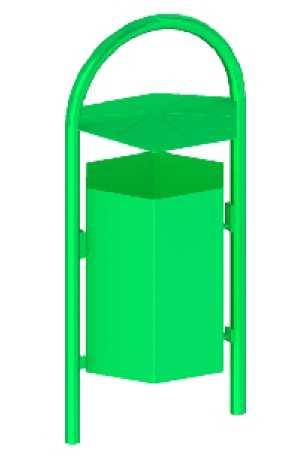

7 Kosz na śmieci na nodze 1 szt. Wymiary: wys. 1,1m, poj. 35 l Konstrukcja: stalowa cynkowana, malowana proszkowo 1. Powiązane rysunki: R01- Rzut placu zabaw Skala 1:100 Zakres robót budowlanych, Plac zabaw w Mszanie Górnej realizowany w ramach programu Radosna szkoła 7
