1 PRACOWNIA PROJEKTOWA ARTPLAN ul. Tetmajerów 5, Rzeszów, tel OPRACOWANIE: PROJEKT BUDOWLANO-WYKONAWCZY UTWARDZENIE POWIERZCHNI GRUNTU NA DZIAŁKACH BUDOWLANYCH (PLAC REKREACYJNY), 10 MIEJSC POSTOJOWYCH, BIEŻNIA, SKOCZNIA I BOISKA DO SIATKÓWKI SPIS ZAWARTOŚCI: 1. PROJEKT ZAGOSPODAROWANIA TERENU 2. PROJEKT BUDOWLANO-WYKONAWCZY ADRES INWESTYCJI: GNOJNICA DOLNA, GMINA ROPCZYCE DZ. NR 3288 INWESTOR: GMINA ROPCZYCE ROPCZYCE, UL. KRISEGO 1 Branża Imię, nazwisko, nr uprawnień Opracowanie Mgr inż. arch. Tomasz Orłowski upr. nr A-92/2000 Data opracowania wrzesień 2009 r. 1

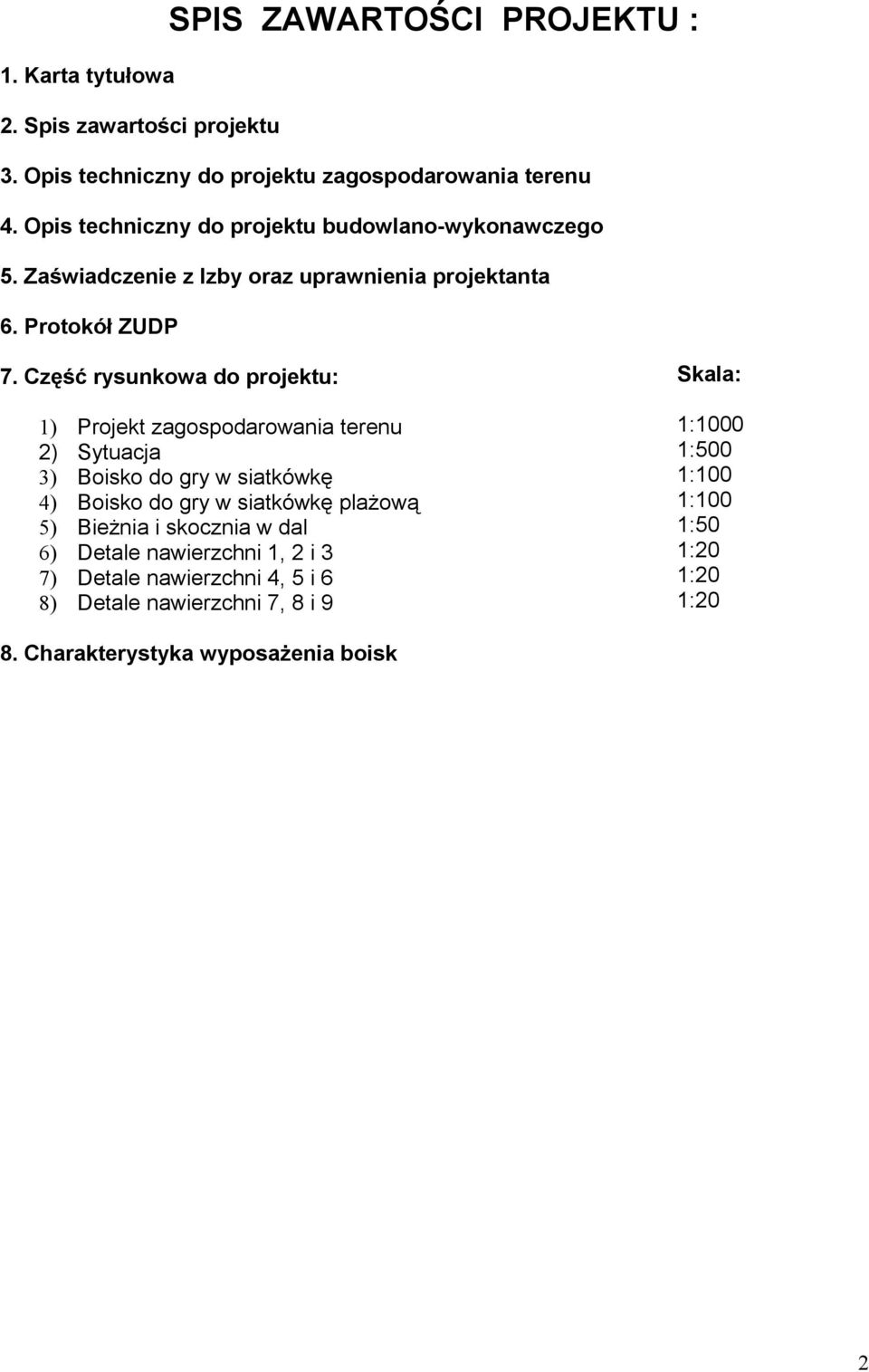

2 SPIS ZAWARTOŚCI PROJEKTU : 1. Karta tytułowa 2. Spis zawartości projektu 3. Opis techniczny do projektu zagospodarowania terenu 4. Opis techniczny do projektu budowlano-wykonawczego 5. Zaświadczenie z Izby oraz uprawnienia projektanta 6. Protokół ZUDP 7. Część rysunkowa do projektu: 1) Projekt zagospodarowania terenu 2) Sytuacja 3) Boisko do gry w siatkówkę 4) Boisko do gry w siatkówkę plażową 5) Bieżnia i skocznia w dal 6) Detale nawierzchni 1, 2 i 3 7) Detale nawierzchni 4, 5 i 6 8) Detale nawierzchni 7, 8 i 9 Skala: 1:1000 1:500 1:100 1:100 1:50 1:20 1:20 1:20 8. Charakterystyka wyposażenia boisk 2

3 OPIS TECHNICZNY DO PROJEKTU ZAGOSPODAROWANIA TERENU 1. Podstawa opracowania: 1.1 Zlecenie i wytyczne Inwestora 1.2 Mapa sytuacyjno-wysokościowa do celów projektowych w skali 1: Wizja w terenie 2. Przedmiot inwestycji: Przedmiotem inwestycji jest zagospodarowanie terenów rekreacyjno-sportowych przy boisku trawiastym w Gnojnicy Dolnej (gmina Ropczyce), który obejmie: Budowę utwardzenia terenu stanowiącego plac rekreacyjny oraz dojście i dojazd do boisk sportowych a także 10 miejsc postojowych (w tym 1 dla osób niepełnosprawnych) Budowę boiska do gry w siatkówkę Budowę bieżni 60m Budowę skoczni do skoku w dal Budowę boiska do gry w siatkówkę plażową Przedmiotem niniejszego opracowania jest projekt zagospodarowania terenu oraz projekt budowlano-wykonawczy ww. inwestycji. 3. Lokalizacja: Projektowana inwestycja zlokalizowana jest na działce nr 3288 położonej w Gnojnicy Dolnej, gmina Ropczyce. Działka jest własnością gminy. Teren lokalizacji graniczy bezpośrednio od strony północno - wschodniej z utwardzoną drogą gminną (działka nr 3298), od zachodu z utwardzoną drogą powiatową (działka nr 3600), a od strony wschodniej z utwardzoną drogą wewnętrzną. 4. Istniejący stan zagospodarowania działki: Nad północną częścią terenu inwestycji przebiegają napowietrzne linie elektryczne niskiego napięcia. Przez środek terenu ze wschodu na zachód biegną linie sieci gazowej i wodociągowej. Z północy na południe wzdłuż zachodniej granicy terenu przebiegają skanalizowane kable teletechniczne. Na okolicznych działkach wokół przedmiotowej lokalizacji znajdują się w większości budynki murowane parterowe z użytkowym poddaszem oraz parterowe budynki gospodarcze. 5. Projektowane zagospodarowanie terenu: Projekt przewiduje zmianę zagospodarowania terenu w zakresie usytuowania następujących obiektów: Budowę utwardzenia terenu stanowiącego plac rekreacyjny oraz dojście i dojazd do boisk sportowych a także 10 miejsc postojowych (w tym 1 dla osób niepełnosprawnych) Budowę boiska do gry w siatkówkę Budowę bieżni 60m Budowę skoczni do skoku w dal 3

4 Budowę boiska do gry w siatkówkę plażową Uwaga: wody deszczowe z projektowanych utwardzeń odprowadzone będą na tereny zielone własne Inwestora. OPIS TECHNICZNY DO PROJEKTU BUDOWLANO-WYKONAWCZEGO Utwardzenie terenu (placu rekreacyjnego) z płyt betonowych: Przebieg trasy ww. nawierzchni utwardzonej pokazano na projekcie zagospodarowania terenu. Utwardzenie ma szerokość ok. 10 m. Przed przystąpieniem do robót należy wykonać niwelację terenu oraz odpowiednio zagęścić warstwy nasypu. Niweletę utwardzenia w przekroju podłużnym należy wykonać o pochyleniu 0 6% i dostosować jej przebieg do istniejącego nachylenia terenu. W przekroju poprzecznym utwardzenie należy wykonać o 0,5 % pochylenie nawierzchni. powierzchni i uformowaniu spadków oraz jego odpowiednim zagęszczeniu - osadzenie krawężników betonowych 15cm x 30cm - wykonanie podbudowy z zagęszczonego tłucznia kamiennego grubości 15cm - wykonanie podsypki piaskowej grubości 5 cm - wykonanie nawierzchni z ażurowych płyt betonowych 40cm x 60cm typu karo grubości 10 cm z wypełnieniem żwirem Utwardzenie terenu (placu rekreacyjnego) z klińca: Przebieg trasy ww. nawierzchni utwardzonej pokazano na projekcie zagospodarowania terenu. Utwardzenie ma szerokość 25m i długość 30m. Przed przystąpieniem do robót należy wykonać niwelację terenu oraz odpowiednio zagęścić warstwy nasypu. Niweletę utwardzenia w przekroju podłużnym należy wykonać o pochyleniu 0 6% i dostosować jej przebieg do istniejącego nachylenia terenu. W przekroju poprzecznym utwardzenie należy wykonać o 0,5 % pochylenie nawierzchni. powierzchni i uformowaniu spadków oraz jego odpowiednim zagęszczeniu - osadzenie krawężników betonowych 15cm x 30cm i obrzeży betonowych 8x30cm - wykonanie nawierzchni z zagęszczonego klińca kamiennego grubości 15cm Budowa urządzeń sportowych: Boisko do gry w siatkówkę boisko oraz jego odpowiednim zagęszczeniu - osadzenie chodnikowych obrzeży betonowych 8x30cm wokół boiska 4

5 - wykonanie podbudowy z zagęszczonego kruszywa łamanego 4-31,5mm grubości 15cm - wyrównanie podbudowy miałem kamiennym 0-6mm sortowanym z zagęszczeniem mechanicznym grubości 5cm - montaż nawierzchni typu Eltan P w kolorze czerwonym - malowanie linii białą farbą poliuretanową - montaż tulei pod słupki w nawierzchni - montaż demontowalnych stalowych słupków do piłki siatkowej Bieżnia 60m bieżnię oraz jego odpowiednim zagęszczeniu - osadzenie chodnikowych obrzeży betonowych 8x30cm wokół boiska - wykonanie podbudowy z zagęszczonego kruszywa łamanego 4-31,5mm grubości 15cm - wyrównanie podbudowy miałem kamiennym 0-6mm sortowanym z zagęszczeniem mechanicznym grubości 5cm - montaż nawierzchni typu Eltan N w kolorze czerwonym - malowanie linii białą farbą poliuretanową Skocznia w dal boisko oraz jego odpowiednim zagęszczeniu - osadzenie chodnikowych obrzeży betonowych 8x30cm wokół rozbiegu i zeskoku (rozbieg) - wykonanie podbudowy z zagęszczonego kruszywa łamanego 4-31,5mm grubości 15cm (rozbieg) - wyrównanie podbudowy miałem kamiennym 0-6mm sortowanym z zagęszczeniem mechanicznym grubości 5cm (rozbieg) - montaż nawierzchni typu Eltan N w kolorze czerwonym (rozbieg) - montaż deski do odbicia - podbudowa z kruszywa łamanego gr. 10cm (zeskok) - napełnienie piaskiem płukanym, sortowanym gr. 30cm (zeskok) Boisko do gry w siatkówkę plażową boisko oraz jego odpowiednim zagęszczeniu - osadzenie chodnikowych obrzeży betonowych 8x30cm wokół boiska - napełnienie piaskiem płukanym, sortowanym gr. 50cm Uwagi: a) podłoże pod warstwy konstrukcyjne zagęścić do uzyskania wskaźnika zagęszczenia min. 1,00 b) roboty ziemne wykonać zgodnie z PN-S c) materiały użyte do podsypki piaskowej winny mieć wskaźnik piaskowości WP>35 5

6 5. Dane ogólne : Powierzchnia utwardzenia z płyt betonowych ażurowych 693 m2 Powierzchnia utwardzenia z klińca m2 Powierzchnia boiska do gry w siatkówkę 242 m2 Powierzchnia bieżni m2 Powierzchnia skoczni do skoku w dal - 84 m2 Powierzchnia boiska do gry w siatkówkę plażową m2 6. Informacje ogólne: Przedmiotowy teren nie podlega ochronie konserwatora zabytków, nie jest terenem górniczym a projektowany obiekt nie stwarza zagrożenia dla środowiska oraz higieny i zdrowia użytkowników. Uwaga : Materiały budowlane i wykończeniowe winny posiadać wymagane aprobaty i odpowiadać odpowiednim normom. Wszystkie roboty budowlane winny być wykonane zgodnie ze sztuką budowlaną, przepisami BHP i p.poż. oraz przez osoby posiadające odpowiednie kwalifikacje zawodowe. Opracował: Mgr inż. arch. Tomasz Orłowski Upr. A-92/00 6
