1 ul. Sienkiewicza 3a/3, Kamień Krajeński nr str. 1 Nazwa obiektu: Inwestor/ adres: Lokalizacja inwestycji: Branża: Stadium: PROJEKT BUDOWLANY Rozbudowa bieżni trzytorowej i przebudowa placu zabaw na terenie działki nr 12 przy ul. Karpackiej w Bydgoszczy MIASTO BYDGOSZCZ ul. JEZUICKA BYDGOSZCZ działka nr ewid. 12 obręb 492, ul. Karpacka, 04610_1, m. Bydgoszcz architektoniczna, konstrukcyjna projekt budowlany Z g o d n i e z u s t a w ą z d n i a 7 l i p c a r. w e r s j a z d n i a P r a w o b u d o w l a n e ( t e k s t j e d n o l i t y : D z. U. p o z z r. ) o ś w i a d c z a m y, i ż n i n i e j s z y p r o j e k t b u d o w l a n y z o s t a ł s p o r z ą d z o n y z g o d n i e z o b o w i ą z u j ą c y m i p r z e p i s a m i o r a z z a s a d a m i w i e d z y t e c h n i c z n e j. projektant architektura mgr inż. Mirosława Pilarska upr. arch.-konstr. 472/68 kategoria obiektu V projektant konstrukcja mgr inż. Artur Tusznio spec. konstr. -budowlana nr upr. KUP/0004/POOK/14 egz. nr. 1

2 ul. Sienkiewicza 3a/3, Kamień Krajeński nr str Opis techniczny do projektu zagospodarowania terenu Przedmiot inwestycji Istniejący stan zagospodarowania terenu Projektowane zagospodarowania terenu działki Informacje związane z ochroną zabytków Dane określające wpływ eksploatacji górniczej na działkę Wpływ na środowisko i otoczenie Inne konieczne informacje Określenie obszaru oddziaływania obiektu Kategoria obiektu budowlanego Bilans terenu Projekt zagospodarowania terenu Mapa do celów projektowych Architektura Przeznaczenie obiektu i jego charakterystyka Parametry obiektu Dostępność dla osób niepełnosprawnych Rozwiązania konstrukcyjno-budowlane Ukształtowanie terenu Obrzeża betonowe trawnikowe Nawierzchnia poliuretanowa Warstwy nawierzchni Opis techniczny urządzeń i elementów małej architektury Pylon dwustanowiskowy Motyl Narty biegowe Wiosła Wahadło II Twister Modlitewnik Sztanga w leżeniu Urządzenie do ćwiczeń brzucha Jeździec Wyciskanie siedząc Drabinka Rower Kosz na śmieci betonowy Regulamin siłowni Ogrodzenie Utwardzenia pod urządzeniami Zieleń Infrastruktura podziemna Charakterystyka ekologiczna Faza budowy Faza normalnej eksploatacji Część rysunkowa Rzut poziomy placu zabaw rys nr A Rzut rozbudowy bieżni i przekroje A-A i B-B rys nr A Szczegóły warstw rys nr A Dokumenty formalno prawne Opinia geotechniczna Informacja bezpieczeństwa i ochrony zdrowia Uprawnienia projektantów, dokumenty potwierdzające przynależność do Izby Inżynierów Uzgodnienia... 36

3 ul. Sienkiewicza 3a/3, Kamień Krajeński nr str Opis techniczny do projektu zagospodarowania terenu.

4 ul. Sienkiewicza 3a/3, Kamień Krajeński nr str Przedmiot inwestycji. Przedmiotem opracowania jest projekt pn.: Rozbudowa bieżni trzytorowej przebudowa placu zabaw na terenie działki nr 12 przy ul. Karpackiej w Bydgoszczy Istniejący stan zagospodarowania terenu. Działka o numerze ewidencyjnym 12 znajdują się w miejscowości Bydgoszcz obręb 492 przy ul. Karpackiej, stanowi własność Inwestora. W chwili obecnej działka jest zabudowana oraz uzbrojona. Na działce nr 12 aktualnie znajduje się kompleks budynków szkoły, obiekty infrastruktury rekreacyjnej i sportowej są to boiska asfaltowe i trawiaste itp. działka jest uzbrojona w sieci. Teren wyznaczony pod zabudowę infrastrukturą jest częściowo zabudowany uzbrojeniem podziemnym Projektowane zagospodarowania terenu działki. Zaprojektowano przebudowę placu zabaw. Plac zabaw zostanie doposażony w urządzenia siłowni zewnętrznej. Plac zabaw znajduje się za istniejącym boiskiem w narożu północnowschodnim działki. Wzdłuż krawędzi wschodniej działki znajduje się istniejąca bieżnia. Zaprojektowano rozbudowę bieżni w kierunku wschodnim o 40m. Pozostałe elementy zagospodarowania terenu pozostają bez zmian Informacje związane z ochroną zabytków. Teren działki nie znajduje się na obszarze wpisanym do strefy zabytków. W czasie prac budowlanych ziemnych należy zachować szczególną ostrożność w czasie natrafienia na obiekt archeologiczny. W przypadku natrafienia na obiekt archeologiczny należy zawiadomić Wojewódzkiego Konserwatora Zabytków Dane określające wpływ eksploatacji górniczej na działkę. Teren działki nie znajduje się w rejonie wpływu eksploatacji górniczej Wpływ na środowisko i otoczenie. Obiekty nie wymagają ustalenia stref ochrony sanitarnej i nie wpływają negatywnie na środowisko przyrodnicze oraz nie naruszają praw osób trzecich, wynikających z ich usytuowania oraz projektowanej funkcji Inne konieczne informacje Po przeprowadzeniu badań gruntowych stwierdzono kategorię gruntową I - proste warunki gruntowe. Przyjęto I kategorię geotechniczną. Wody opadowe z przedmiotowego budynku zostaną rozprowadzone po powierzchni działki Określenie obszaru oddziaływania obiektu Oddziaływanie obiektu w zakresie funkcji:- obiekt budownictwa sportowego 3 warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Oddziaływanie obiektu w zakresie bryły: a) przesłanianie: - obiekt niski oddalony od granic działki o wymagane odległości b) zacienienie - obiekt będzie nasłoneczniany przynajmniej 3h dziennie 13 warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Miejsce gromadzenia odpadów stałych - zaprojektowano miejsce gromadzenia odpadów stałych (kosze na śmieci) oddalone o 3,00m od granicy z sąsiednią działką 23 warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Usytuowanie studni - nie dotyczy 31,32,33 warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie

5 ul. Sienkiewicza 3a/3, Kamień Krajeński nr str. 5 Infrastruktura techniczna przyłącza nie dotyczy 26,27,28,29,30 warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Zieleń i urządzenia rekreacyjne: - urządzenia rekreacyjne zaprojektowano boisko wielofunkcyjne zgodnie z 39 i 40 warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie - zieleń na przedmiotowym terenie nie projektuje się nasadzeń 39 i 40 warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Z uwagi na powyższe argumenty obszar oddziaływania obiektów zamknie się w granicach działki nr 12 w obrębie 492 przy ul. Karpackiej w Bydgoszczy na podstawie Rozporządzenia ministra Infrastruktury z dnia 12 kwietnia 2002 w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Dz.U poz Kategoria obiektu budowlanego Obiekt zakwalifikowano do V kategorii Bilans terenu istn. proj. powierzchnia zabudowy: istn. powierzchnia biologicznie czynna istn. powierzchnia utwardzeń, chodników, jezdni proj. powierzchnia biologicznie czynna proj. powierzchnia utwardzeń, chodników, jezdni przyrost pow. utwardzeń razem pow. analizowanego obszaru działek: 132,00 m (1,61%) 5651,00 m 2381,00 m 5501,00 m (67,38%) 2531,00m (31,01%) 150,00 m 8164,00m Projekt zagospodarowania terenu Mapa do celów projektowych projektant architektura mgr inż. Mirosława Pilarska upr. arch.-konstr. 472/68 projektant konstrukcja mgr inż. Artur Tusznio spec. konstr. -budowlana nr upr. KUP/0004/POOK/14

6 nr str Architektura.

7 nr str Przeznaczenie obiektu i jego charakterystyka Zaprojektowano przebudowę placu zabaw i rozbudowę bieżni trzytorowej o 40m. W przestrzeni placu zabaw wydzielono strefę siłowni zewnętrznej. Zaprojektowano łącznie 12 urządzeń siłowych. Strefa siłowni została od placu zabaw wydzielona ogrodzeniem panelowym. W przestrzeni placu zabaw należy dokonać przestawienia regulaminu, kosza na śmieci. W istniejącym ogrodzeniu należy wbudować nową furtkę Parametry obiektu projektowana i istniejąca powierzchnia placu zabaw nawierzchnia bezpieczna P=128,00m² projektowana powierzchnia rozbudowy bieżni 3 torowej 40,0m P=150,00m² 2.3. Dostępność dla osób niepełnosprawnych Obiekt jest dopuszczony dla osób niepełnosprawnych Rozwiązania konstrukcyjno-budowlane Ukształtowanie terenu W miejscach niwelacji terenu należy dokonać wykonania nasypów ze żwiru zagęszczonego do Is=0,98 warstwami. Rzędne projektowanego ukształtowania terenu oraz jego kształt zostały podane w dokumentacji rysunkowej Obrzeża betonowe trawnikowe Wokół bieżni w dal zaprojektowano obrzeża betonowe trawnikowe 8x30x100cm. Obrzeża należy posadowić na warstwie oporu z mieszanki żwiru i cementu w proporcjach 1: Nawierzchnia poliuretanowa Zaprojektowano bieżnię i rozbieg na podbudowie ET o nawierzchni poliuretanowej. Projektowana nawierzchnia powinna składać się z dwóch warstw: elastycznej i użytkowej: - warstwa gumowa SBR (grubość min. 7mm) - warstwa użytkowa EPDM (grubość min. 7mm) barwiona w masie technologia układania nawierzchni: Technologia typu EPDM nawierzchnia gładka, przepuszczalna dla wody, wykonana dwuwarstwowo. Nawierzchnie tego należy wykonać na podbudowie elastycznej typu ET o grubości min. 30 mm. Dolna warstwa z granulatu SBR min. 7mm, górna warstwa wykonana z kolorowego granulatu EPDM min. 7mm barwiona w masie. Nawierzchnie należy i układać zgodniej z jej kartą techniczną i zaleceniami producenta to jest w temperaturze od 5 do 20 stopni Celsjusza i wilgotności powietrza powyżej 75%. Nawierzchnia z poliuretanu powinna posiadać: certyfikat lub deklarację zgodności z normą PN-EN 14877:2008, albo aprobatę techniczną lub rekomendację techniczną ITB, lub też wyniki badań specjalistycznego laboratorium (np. Labosport lub ISA-Sport lub Sports Labs Ltd) Potwierdzające parametry projektowanej nawierzchni lub inny równoważny dokument, kartę techniczną nawierzchni, potwierdzoną przez jej producenta, atest PZH lub dokument równoważny dla projektowanej nawierzchni, autoryzację producenta nawierzchni poliuretanowej, wystawioną dla wykonawcy inwestycji wraz potwierdzeniem gwarancji udzielonej przez producenta na tą nawierzchnię

8 nr str Warstwy nawierzchni. 1 nawierzchnia bieżni i rozbiegu do skoku w dal przyjęto średnio wykop 36cm w zależności od zalegających warstw gruntów - nawierzchnia z poliuretanu gr. 1,4cm, - nawierzchnia ET 3cm, - miał kamienny fr. 0,075-5mm Is=0,98 gr. 5cm (gruz betonowy lub kruszywo łamane z atestem zabrania się stosowania kruszyw wapiennych) - kruszywo fr. 0,075-31,5mm Is=0,98 gr. 15cm (gruz betonowy lub kruszywo łamane z atestem zabrania się stosowania kruszyw wapiennych) - podsypka żwirowa Is=0,98 gr. 12,0cm w zależności od głębokości wykopów -istniejące warstwy gruntu 2 trawniki - ziemia żyzna 5cm odpowiednik ziemi ornej klasy min. III, - grunt rodzimy przeorany gelebogryzarką 3 CH1 - chodnik - polbruk 6cm - podsypka piaskowo-cementowa 5cm - podsypka żwirowa gr 10cm -istniejący grunt

9 nr str Opis techniczny urządzeń i elementów małej architektury Pylon dwustanowiskowy Wymiary urządzenia (dł. x szer. x wys.) 0,48 x 0,76x 1,81 m Opis konstrukcji: Konstrukcja pylonu wykonana z rury ø76,1x 3,2mm, profili zamkniętych 120x40x3mm oraz blachy 8, Pylon wyposażony w ozdobną tabliczkę wykonaną z płyty HPL o grubości 6mm, z miejscem na instrukcje wykonywania ćwiczeń, Konstrukcja pylonu stalowa zabezpieczona antykorozyjnie oraz dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie pylonu przeznaczone jest do montażu urządzeń siłowni zewnętrznych. W komplecie urządzenia znajduje się fundament wykonany z betonu B30, ułatwiający montaż. Urządzenie musi posiadać: - deklarację zgodności z normą PN-EN 16630:2015 z aktualnymi zmianami - kartę techniczną danego urządzenia wraz ze zdjęciem w kolorze i opisem.

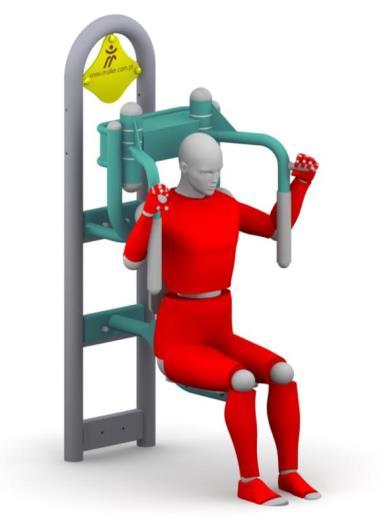

10 nr str Motyl Maksymalna wysokość swobodnego upadku: Wymiary urządzenia (dł. x szer. x wys.) Wymiary powierzchni zderzenia (dł. x szer.) Pole powierzchni zderzenia 0,41 m 0,83 x 0,85 x 1,81 m 3,83 x 3,85 m 12,6 m2 Opis techniczny Konstrukcja nośna wykonana z rur stalowych okrągłych ø60,3x2,9mm, Siedzisko oraz oparcie wykonane z płyty z HDPE o grubości 15mm, Ramię do ćwiczeń wykonane z rury ø48,3x2,9mm z rączkami z pręta ø16 w osłonie z tworzywa sztucznego, Płynny przyrost oporu zapewniają bezobsługowe przeguby metalowo-gumowe, Konstrukcja posiada zabezpieczenie przed nagłym cofnięciem ramion urządzenia, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone do montażu na Pylonie. Urządzenie musi posiadać: - deklarację zgodności z normą PN-EN 16630:2015 z aktualnymi zmianami - kartę techniczną danego urządzenia wraz ze zdjęciem w kolorze i opisem.

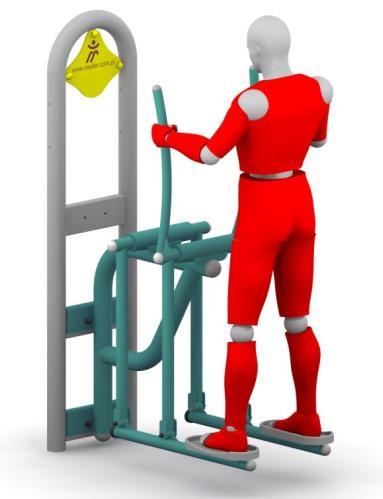

11 nr str Narty biegowe Maksymalna wysokość swobodnego upadku: Wymiary urządzenia (dł. x szer. x wys.) Wymiary powierzchni zderzenia (dł. x szer.) Pole powierzchni zderzenia 0,32 m 1,25 x 0,57x 1,81 m 4,68 x 3,57 m 14,7 m2 Opis techniczny Konstrukcja nośna wykonana z rur stalowych okrągłych ø76,1 x 3,2 mm, Ramiona do ćwiczeń wykonane z rury ø48,3 x 2,9 mm, Uchwyty wykonane z rury ø38x2,6mm, Urządzenie dodatkowo wyposażone w stopy z żywicy epoksydowej zapobiegające ześlizgnięciu się nogi, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone do montażu na Pylonie. Urządzenie musi posiadać: - deklarację zgodności z normą PN-EN 16630:2015 z aktualnymi zmianami - kartę techniczną danego urządzenia wraz ze zdjęciem w kolorze i opisem.

12 nr str Wiosła Maksymalna wysokość swobodnego upadku: Wymiary urządzenia (dł. x szer. x wys.) Wymiary powierzchni zderzenia (dł. x szer.) Pole powierzchni zderzenia 0,54 m 1,42 x 0,77 x 1,81 m 4,42 x 3,77 m 14,2 m2 Opis techniczny Konstrukcja nośna wykonana z rur stalowych okrągłych ø76,1x3,2mm, Ramię wioseł wykonane z rury ø48,3x2,9mm z rączkami z pręta ø16 w osłonie z tworzywa sztucznego, Podnóżek wykonany z rury ø48,3x2,9mm w osłonie z tworzywa sztucznego, Siedzisko wykonane z płyty z tworzywa sztucznego HDPE o grubości 15mm, Płynny przyrost oporu urządzenia zapewniają bezobsługowe przeguby metalowo-gumowe niewymagające konserwacji, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone do montażu na Pylonie. Urządzenie musi posiadać: - deklarację zgodności z normą PN-EN 16630:2015 z aktualnymi zmianami - kartę techniczną danego urządzenia wraz ze zdjęciem w kolorze i opisem.

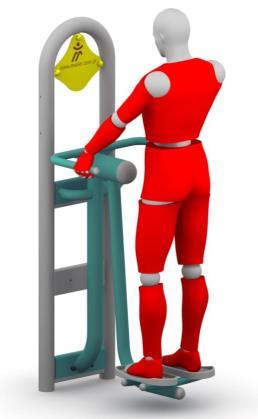

13 nr str Wahadło II Maksymalna wysokość swobodnego upadku: Wymiary urządzenia (dł. x szer. x wys.) Wymiary powierzchni zderzenia (dł. x szer.) Pole powierzchni zderzenia 0,87 m 0,85 x 0,64 x 1,81 m 3,85 x 4,70 m 16,1 m2 Opis techniczny Konstrukcja nośna wykonana z rur stalowych okrągłych ø76,1x3,2mm oraz 48,3x2,9mm, Ramię wychylne wykonane z rur ø60,3x2,9mm oraz ø38x2,6mm, Urządzenie dodatkowe wyposażone w stopy z żywicy epoksydowej zapobiegające ześlizgnięciu się nogi, Uchwyt wykonany z rury ø38x2,6mm zapewnia stabilne podparcie podczas wykonywania ćwiczeń, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone do montażu na Pylonie. Urządzenie musi posiadać: - deklarację zgodności z normą PN-EN 16630:2015 z aktualnymi zmianami - kartę techniczną danego urządzenia wraz ze zdjęciem w kolorze i opisem.

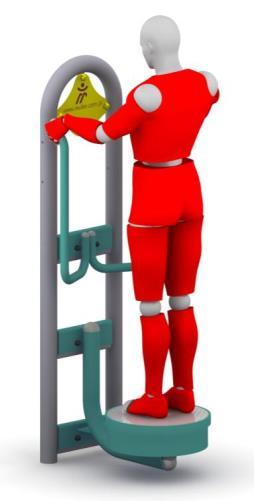

14 nr str Twister Maksymalna wysokość swobodnego upadku: Wymiary urządzenia (dł. x szer. x wys.) Wymiary powierzchni zderzenia (dł. x szer.) Pole powierzchni zderzenia 0,28 m 0,79 x 0,53 x 1,81 m 3,79 x 3,55 m 11,2 m2 Opis techniczny Konstrukcja nośna wykonana z rury okrągłej ø76,1 x 3,2mm, Uchwyt wykonany z rury ø38 x 2,6mm zapewnia stabilne podparcia podczas wykonywania ćwiczeń, Element obrotowy wykonany na bębnie ø470mm, pokryty blachą antypoślizgową, Płynny opór urządzenia zapewnia sprężyna powrotna, Narastający opór pozwala na maksymalny kąt obrotu talerza 105º w prawo i w lewo, co zapobiega kontuzjom, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone do montażu na Pylonie. Urządzenie musi posiadać: - deklarację zgodności z normą PN-EN 16630:2015 z aktualnymi zmianami - kartę techniczną danego urządzenia wraz ze zdjęciem w kolorze i opisem.

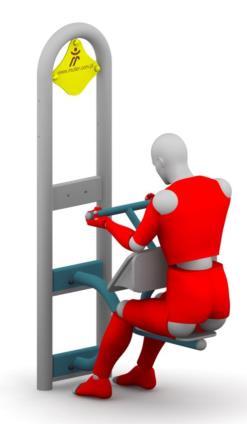

15 nr str Modlitewnik Maksymalna wysokość swobodnego upadku: Wymiary urządzenia (dł. x szer. x wys.) Wymiary powierzchni zderzenia (dł. x szer.) Pole powierzchni zderzenia 0,40 m 1,14 x 0,55 x 1,81 m 4,14 x 3,55 m 12,7 m2 Opis techniczny Konstrukcja urządzenia wykonana z rury Ø60,3x2,9mm, Ø48,3x2,9mm oraz Ø38x2,6mm, Elementy powierzchniowe wykonane z płyty HDPE o grubości 15mm, Płynny przyrost oporu urządzenia zapewniają bezobsługowe przeguby metalowo-gumowe niewymagające konserwacji, Wszystkie elementy stalowe urządzenia zabezpieczona antykorozyjnie i dodatkowo malowane lakierem akrylowym strukturalnym, Urządzenie przeznaczone do montażu na Pylonie. Urządzenie musi posiadać: - deklarację zgodności z normą PN-EN 16630:2015 z aktualnymi zmianami - kartę techniczną danego urządzenia wraz ze zdjęciem w kolorze i opisem.

16 nr str Sztanga w leżeniu Maksymalna wysokość swobodnego upadku: Wymiary urządzenia (dł. x szer. x wys.) Wymiary powierzchni zderzenia (dł. x szer.) Pole powierzchni zderzenia 0,4 m 1,46 x 0,84 x 1,81 m 4,46 x 3,84 m 14,6 m2 Opis techniczny Konstrukcja nośna wykonana z rury stalowej okrągłej ø76,1 x 3,2mm, Ramię do ćwiczeń wykonane z rury ø48,3 x 2,9mm z rączkami z pręta ø16 w osłonie z tworzywa sztucznego, Siedzisko wykonane z płyty HDPE o grubości 15mm, Płynny przyrost oporu urządzenia zapewniają bezobsługowe przeguby metalowo-gumowe nie wymagające konserwacji, Amortyzator zapobiega nagłemu opadnięciu ramion, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone do montażu na Pylonie. Urządzenie musi posiadać: - deklarację zgodności z normą PN-EN 16630:2015 z aktualnymi zmianami - kartę techniczną danego urządzenia wraz ze zdjęciem w kolorze i opisem.

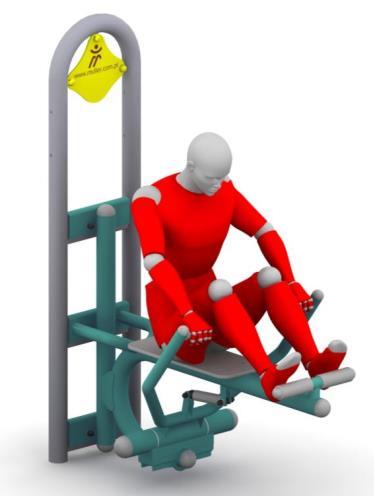

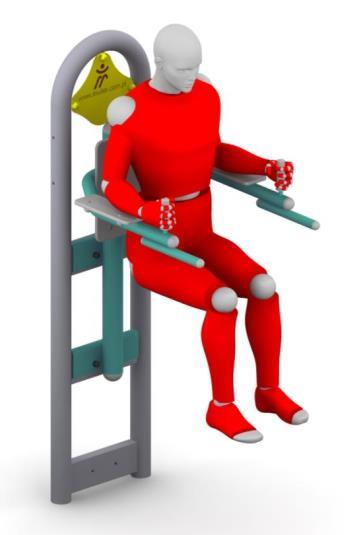

17 nr str Urządzenie do ćwiczeń brzucha Maksymalna wysokość swobodnego upadku: 0,31 m Wymiary urządzenia (dł. x szer. x wys.) 0,92 x 0,7 x 1,81 m Wymiary powierzchni zderzenia (dł. x szer.) 3,94 x 3,65 m Pole powierzchni zderzenia 12,5 m2 Opis techniczny Konstrukcja nośna wykonana z rury stalowej okrągłej ø76,1 x 2,9mm oraz Ø48,3x2,9mm, Ramiona wyposażone są w rączki z pręta ø16 w osłonie z tworzywa sztucznego, Przedłużenie ramion wykonane z rury ø35 x 2mm, przeznaczone do wykonywania pompek w pionie, Oparcia wykonane z płyty HDPE o grubości 15mm, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone do montażu na Pylonie. Urządzenie musi posiadać: - deklarację zgodności z normą PN-EN 16630:2015 z aktualnymi zmianami - kartę techniczną danego urządzenia wraz ze zdjęciem w kolorze i opisem.

18 nr str Jeździec Maksymalna wysokość swobodnego upadku: Wymiary urządzenia (dł. x szer. x wys.) Wymiary powierzchni zderzenia (dł. x szer.) Pole powierzchni zderzenia 0,7 m 1,25 x 0,74 x 1,81 m 4,20 x 3,74 m 13,3 m2 Opis techniczny Konstrukcja nośna wykonana z rur stalowych okrągłych ø60,3x2,9mm, Ramię wychylne wykonane z rur ø38x2,6mm, Siedzisko wykonane z płyty HDPE o grubości 15mm, Uchwyty wykonane z pręta ø16 w osłonie z tworzywa sztucznego, Urządzenie wyposażone w przeguby metalowo gumowe niewymagające konserwacji, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone do montażu na Pylonie. Urządzenie musi posiadać: - deklarację zgodności z normą PN-EN 16630:2015 z aktualnymi zmianami - kartę techniczną danego urządzenia wraz ze zdjęciem w kolorze i opisem.

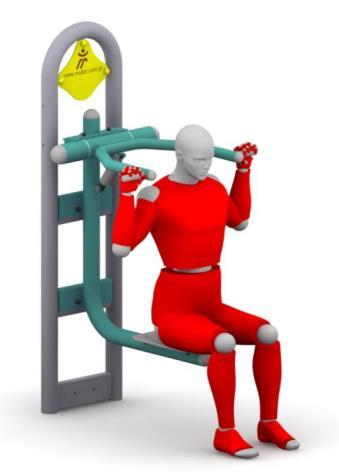

19 nr str Wyciskanie siedząc Maksymalna wysokość swobodnego upadku: 0,45 m Wymiary urządzenia (dł. x szer. x wys.) 0,91 x 0,81 x 1,81 m Wymiary powierzchni zderzenia (dł. x szer.) 3,91 x 3,81 m Pole powierzchni zderzenia 13,1 m2 Opis techniczny Konstrukcja nośna wykonana z rury stalowej okrągłej ø76,1x3,2mm, Ramię do ćwiczeń wykonane z rury ø48,3x29,mm z rączkami z pręta ø16 w osłonie z tworzywa sztucznego, Siedzisko wykonane z płyty HDPE o grubości 15mm, Płynny przyrost oporu urządzenia zapewniają bezobsługowe przeguby metalowo-gumowe nie wymagające konserwacji, Urządzenie wyposażone w amortyzator zapobiegający nagłemu opadnięciu ramion, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone do montażu na Pylonie. Urządzenie musi posiadać: - deklarację zgodności z normą PN-EN 16630:2015 z aktualnymi zmianami - kartę techniczną danego urządzenia wraz ze zdjęciem w kolorze i opisem.

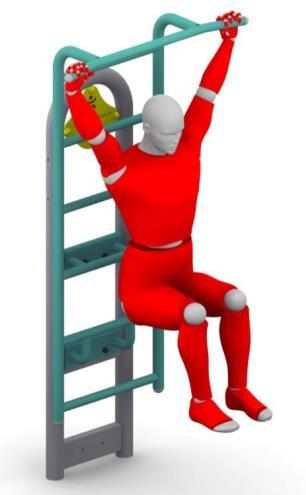

20 nr str Drabinka Maksymalna wysokość swobodnego upadku: Wymiary urządzenia (dł. x szer. x wys.) Wymiary powierzchni zderzenia (dł. x szer.) Pole powierzchni zderzenia 1,04 m 0,67 x 0,98 x 2,04 m 3,67 x 3,98 m 12,6 m2 Opis techniczny Konstrukcja nośna wykonana z rury ø48,3 x 2,9mm, Szczeble wykonane z rury ø38 x 2,6mm, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone do ćwiczenia mięśni ramion oraz wykorzystywane, jako podpora przy ćwiczeniach rozciągających, Urządzenie przeznaczone do montażu na Pylonie. Urządzenie musi posiadać: - deklarację zgodności z normą PN-EN 16630:2015 z aktualnymi zmianami - kartę techniczną danego urządzenia wraz ze zdjęciem w kolorze i opisem.

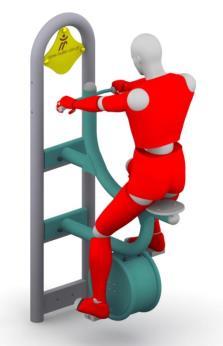

21 nr str Rower Maksymalna wysokość swobodnego upadku: Wymiary urządzenia (dł. x szer. x wys.) Wymiary powierzchni zderzenia (dł. x szer.) Pole powierzchni zderzenia 0,90 m 1,02 x 0,54 x 1,81 m 4,02 x 3,54 m 11,9 m2 Opis techniczny Konstrukcja nośna wykonana z rur okrągłych ø76,1 x 3,2mm, Uchwyt wykonany z pręta ø20 w osłonie z tworzywa sztucznego, Siedzisko wykonane z płyty HDPE o grubości 15mm, Praca urządzenia oparta na łożyskach niewymagających konserwacji, W urządzeniu jest możliwe ustawienie siły oporu elementu obrotowego, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone do montażu na Pylonie. Urządzenie musi posiadać: - deklarację zgodności z normą PN-EN 16630:2015 z aktualnymi zmianami - kartę techniczną danego urządzenia wraz ze zdjęciem w kolorze i opisem.

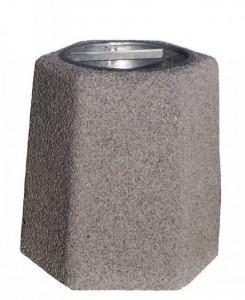

22 nr str Kosz na śmieci betonowy Pojemność min. 35 l 1 szt.: Urządzenie musi posiadać: - kartę techniczną danego urządzenia wraz ze zdjęciem w kolorze i opisem Regulamin siłowni Dane techniczne: wymiary urządzenia (dług. x szer. x wys.) [m]: min. 0,70 x 0,30 x 1,80 Opis techniczny: konstrukcja wykonana w całości z ekologicznego materiału barwionego w masie (w całym przekroju) - polistyren spieniony pochodzący w 100% z recyklingu, o przekroju 80 x 100 [mm] - materiał nie wymagający konserwacji, malowania, impregnacji. tablica regulaminu o wymiarach min. 600x800 mm daszek wykonany z płyty HDPE Urządzenie musi posiadać: - kartę techniczną danego urządzenia wraz ze zdjęciem w kolorze i opisem Ogrodzenie Siłownię należy wydzielić z obszaru placu zabaw ogrodzeniem. Zaprojektowano ogrodzenie panelowe 3D o wysokości 123cm z drutu o średnicy 4mm. Ogrodzenie systemowe ocynkowane i pomalowane proszkowo w kolorze zielonym. W ogrodzeniu przewidziano furtki o szerokości 120cm z zamkiem. Furtka oznaczona nr 26 otwierana maksymalnie do kąta 90 stopni. W istniejącym ogrodzenie z kolorowych szczebelków należy przewidzieć dodatkową furtkę o szerokości min. 120cm, wykonaną ze szczebelków x hdpe o takich samych parametrach jak istniejące ogrodzenie.

23 nr str Utwardzenia pod urządzeniami Pod urządzeniami siłowymi zaprojektowano utwardzenia z kostki polbruk szarej. Warstwy nawierzchni - kostka polbruk gr. 6cm - podsypka piaskowo-cementowa gr. 5cm - podsypka żwirowa gr 9cm Utwardzenia zaprojektowano w formie kół o promieniu 1m. Utwardzenia należy zwięczyć obrzeżami betonowymi gr 6cm w kształcie łuku Zieleń Wokół bieżni należy w obrębie min 1,25m dokonać nasypów z 5cm ziemi żyznej odpowiednik ziemi ornej klasy III i rozsiać nasionami traw Infrastruktura podziemna Przedmiotowe obiekty zaprojektowano w miarę możliwości tak aby nie kolidowała z infrastrukturą podziemną. Kolizje występują zwłaszcza przy lokalizacji budowy bieżni. W trakcie prac należy zachować ostrożność w miejscach zbliżeń do infrastruktury KPEC, MWIK i PGNIG. Gestorów sieci należy zawiadomić o rozpoczęciu prac. Pod rozbudowywanym odcinkiem bieżni biegnie kabel energetyczny i teletechniczny do szkoły. Kable należy zabezpieczyć rurą osłonową dwudzielną Charakterystyka ekologiczna. Przedmiotowe elementy zaprojektowano zgodnie z obecnym stanem wiedzy, warunkami terenowymi i możliwościami technicznymi. Nowoczesne rozwiązania techniczne i technologiczne zastosowane w projekcie budowlanym zostały przyjęte właściwie i nie odbiegają od standardów stosowanych w tego typu obiektach na obszarze kraju i za granicą i w znacznym stopniu eliminują ewentualne wystąpienie sytuacji nadzwyczajnego zagrożenia środowiska. Projektowana lokalizacja obiektu jest wariantem najbardziej korzystnym dla środowiska Faza budowy. W trakcie realizacji planowanego przedsięwzięcia uciążliwość prac budowlanych sprowadzi się głównie do hałasu związanego z robotami ziemnymi oraz budowlano montażowymi. Poziom hałasu w czasie tych robót nie jest oceniany przez normy i specjalne rozporządzenia, i w związku z tym nie podlega ograniczeniom wynikającym z przepisów ochrony środowiska. Należy jednak wykluczyć pracę sprzętu ciężkiego i transportowego o dużej mocy akustycznej w porze nocnej. Źródłem niezorganizowanego, dopuszczalnego w fazie budowy zanieczyszczenia powietrza będzie ruch pojazdów dowożących materiały budowlane, pracowników, roboty drogowe związane z urządzeniem terenu, prace spawalnicze i malarskie oraz roboty budowlano montażowe.

24 nr str. 26 Z uwagi na zróżnicowaną w czasie ilość zużywanych materiałów budowlanych, w/w źródła powinny mieć niewielki wpływ na zanieczyszczenie powietrza. Powstające ilości pyłu oraz zanieczyszczeń gazowych powinny ograniczyć się swoim oddziaływaniem do ogrodzonego terenu budowy. Ze względu na charakter zagospodarowania otoczenia lokalizacji nowego obiektu, wymienione rodzaje oddziaływań fazy budowy będą praktycznie niezauważalne. W fazie realizacji wpływ prowadzonych robót ziemnych na wody podziemne i powierzchniowe powinien ograniczyć się do niewielkich spływów zanieczyszczeń niesionych z wodami opadowymi na pobliskie tereny niezabudowane. Mogą to być różnego rodzaju spływy szlamu zanieczyszczonego wapnem lub cementem przy betoniarce. Sytuacje takie można skutecznie eliminować poprzez odpowiedni nadzór nad pracą tego urządzenia a ewentualne oddziaływanie będzie powierzchowne. Wody podziemne poziomu użytkowego wgłębne są praktycznie poza zasięgiem możliwości zanieczyszczenia. Wpływ na glebę i szatę roślinną w fazie budowy ograniczy się do terenu, gdzie będą prowadzone roboty ziemne i budowlano montażowe. W trakcie robót nie będzie potrzeby dokonywania wycinki drzew ani dewastacji istniejącej zieleni o charakterze użytkowym. Hałas, pylenie, wyziewy substancji toksycznych mogą być szkodliwe lub uciążliwe dla pracowników wykonujących poszczególne roboty budowlane. Uciążliwości te powinny być ograniczone do minimum poprzez odpowiednie zabezpieczenia wynikające z przepisów BHP i odpowiednią organizację robót. Powstałe w trakcie budowy odpady takie jak gruz, szkło powinny być odpowiednio wykorzystane lub wywożone na składowisko odpadów Faza normalnej eksploatacji. Wpływ na zdrowie ludzi Z rozwiązań projektowych wynika, że zasadnicza uciążliwość inwestycji nie wystąpi poza działkami będącymi we władaniu inwestora. Wpływ na stan powietrza atmosferycznego Eksploatacja obiektu i związanych z nią emitorów nie będzie powodować przekroczeń obowiązujących wartości stężeń zanieczyszczeń i wartości odniesienia poza teren rozpatrywanej inwestycji Wpływ na klimat akustyczny Obiekt z projektowanym wyposażeniem i przeznaczeniem funkcjonalnym nie wprowadza szczególnej emisji hałasów i wibracji, nie powoduje też szczególnego podwyższenia poziomu hałasu. Przy zastosowaniu projektowanych rozwiązań budowlanych oraz technologicznych poziom hałasu nie przekroczy dopuszczalnych norm dla tego typu obiektu. Wpływ na wody powierzchniowe i podziemne Projektowany plac zabaw, tor przeszkód i zaplecze lekkoatletyczne nie będzie wpływało negatywnie na wody podziemne i powierzchniowe. Wpływ na istniejący drzewostan, powierzchnie ziemi, glebę Obiekt z uwagi na kontekst lokalizacyjny i rozwiązania technologiczne nie powoduje szczególnego zacienienia otoczenia, naruszenia układów korzeniowych drzew, nie wprowadza również szczególnych zakłóceń w ekologicznej charakterystyce powierzchni ziemi i gleby. Charakter użytkowania boiska nie wpływa negatywnie na zachowanie biologicznie czynnego terenu poza obrębem opracowania. Wpływ na dobra materialne, dobra kultury, krajobraz Nie przewiduje się zmian w dotychczasowym sposobie użytkowania terenu poza ogrodzeniem działki. Lokalizacja i normalna eksploatacja boiska nie będą miała wpływu na dobra materialne i dziedzictwo kulturowe otaczających miejscowości. Nie wpłynie też negatywnie na zmianę krajobrazu.

25 nr str Część rysunkowa Rzut poziomy placu zabaw rys nr A Rzut rozbudowy bieżni i przekroje A-A i B-B rys nr A Szczegóły warstw rys nr A3 projektant architektura mgr inż. Mirosława Pilarska upr. arch.-konstr. 472/68 projektant konstrukcja mgr inż. Artur Tusznio spec. konstr. -budowlana nr upr. KUP/0004/POOK/14

26 ul. Sienkiewicza 3a/3, Kamień Krajeński nr str Dokumenty formalno prawne.

27 ul. Sienkiewicza 3a/3, Kamień Krajeński nr str Opinia geotechniczna. Na podstawie rozporządzenia MSWiA z dnia r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych (Dz.U. poz.463) budynek zaliczono do pierwszej kategorii geotechnicznej (proste warunki gruntowe 1 lub 2 kondygnacyjne budynki). Przyjęto posadowienie na gł.0,4 m poniżej poziomu terenu. Grunt nośny stanowią piaski drobne i średnie w stanie średnio zagęszczonym. Przyjęto dopuszczalne naprężenie 0.250MPa. Po dokonaniu odkrywki gruntu w miejscu budowy, nie stwierdzono wód gruntownych. Opinię sporządzono na podstawie 2 odwiertów oraz badań geologicznych. projektant konstrukcja mgr inż. Artur Tusznio spec. konstr. -budowlana nr upr. KUP/0004/POOK/14

28 ul. Sienkiewicza 3a/3, Kamień Krajeński nr str Informacja bezpieczeństwa i ochrony zdrowia. Nazwa obiektu: Inwestor/ adres: Lokalizacja inwestycji: Branża: Rozbudowa bieżni trzytorowej i przebudowa placu zabaw na terenie działki nr 12 przy ul. Karpackiej w Bydgoszczy MIASTO BYDGOSZCZ ul. JEZUICKA BYDGOSZCZ działka nr ewid. 12 obręb 492, ul. Karpacka, 04610_1, m. Bydgoszcz architektoniczna, konstrukcyjna 1.1. Roboty budowlane powinny być wykonywane zgodnie z projektem organizacji robót wraz z projektem technologii montażu. Pracownicy budowy powinni być zapoznani z tym projektem Teren budowy powinien być ogrodzony Przy wykonywaniu robót na tych budowach występuje między innymi ryzyko od następujących zagrożeń: od upadku przedmiotów z wysokości, od potrącenia pojazdem, uderzenia lub pochwycenia ruchomą częścią maszyny, porażenie prądem elektrycznym, od żrących substancji chemicznych, upadek człowieka z wysokości, poślizgnięcie się na płaszczyźnie( szczególnie w okresie zimowym), przysypanie człowieka ziemią w wykopie, uszkodzenie organizmu od ręcznego dźwigania zbyt dużych ciężarów, od natężenia hałasu, od wybuchu gazów technicznych, od uderzenia przedmiotem, od drgań mechanicznych Osoby przebywające na budowie powinny używać przy poszczególnych pracach następujący sprzęt ochrony osobistej: kaski przy zagrożeniu upadku przedmiotu lub człowieka z wysokości, buty z noskami stalowymi, okulary ochronne, ochronniki słuchu, ubrania i obuwie ochronne, narzędzia i sprzęt dielektryczny, szelki bezpieczeństwa z linkami asekuracyjnymi, rękawice ochronne itp.` 1.5. Pracownicy zatrudnieni na budowie powinni mieć następujące przeszkolenie bhp: - wstępne ogólne - podstawowe lub okresowe - stanowiskowe 1.6. Wszyscy pracownicy budowy powinni mieć odpowiednie badania lekarskie, stosowne do rodzaju wykonywanej pracy, w tym pracujący na wysokości badania lekarskie wysokościowe Podczas pracy poszczególnych maszyn na budowie powinny być umieszczone na widocznym miejscu instrukcje bezpiecznej obsługi: betoniarki l, tarczówki, tynkownicy, mixokreta, wyciągu WBT 600 itp Pracownicy obsługujący maszyny powinni mieć odpowiednie przeszkolenia i uprawnienia, wydane między innymi przez Urząd Dozoru Technicznego. Operator oddalający się od maszyny powinien ją wyłączyć i zabezpieczyć przed dostępem osób niepowołanych Maszyny i urządzenia na budowie powinny być poddawane okresowym przeglądom przez montażystów, operatorów, konserwatorów lub przez Urząd Dozoru Technicznego Składowanie materiałów i roboty budowlano montażowe wykonać zgodnie z projektem organizacji robót Okresowo powinny być wykonywane pomiary izolacyjności i zerowania urządzeń i instalacji elektrycznych.

29 ul. Sienkiewicza 3a/3, Kamień Krajeński nr str Rusztowania powinny być obsługiwane zgodnie z DTR- kami przez pracowników przeszkolonych i którzy zdali egzamin w Instytucie Mechanizacji Budownictwa i Górnictwa Skalnego w Warszawie. Rusztowania można eksploatować dopiero po odbiorze przez Kierownictwo Budowy z zapisem w Dzienniku Budowy. Rusztowania metalowe powinny być uziemione. Ponieważ budynek jest wznoszony bezpośrednio przy ulicach, na rusztowaniach zewnętrznych należy zakładać siatki ochronne Przy pracach na wysokościach i montażowych powinny być ustalane strefy ochronne na odległość 6 m od źródła zagrożenia, wyznaczane barierkami i oznaczane tablicami ostrzegawczymi. Gdy strefa niebezpieczna będzie wychodzić poza ogrodzony teren należy wyznaczyć pracownika, który będzie ostrzegał osoby postronne o zagrożeniach Ściany wykopów należy zabezpieczyć przed osunięciem się ziemi przez zastosowanie obudów lub wykonywanie skarp o bezpiecznym nachyleniu Przy pracach na wysokościach większych niż 1 m, jeśli pracownicy nie są zabezpieczeni szelkami, należy montować barierki ochronne Na budowie powinny być umieszczane odpowiednie tablice ostrzegawcze: zabraniające wstępu na budowę osobom nieupoważnionym, oznaczające strefę niebezpieczną przy montażu, informujące o pracy na wysokościach itp Roboty budowlane należy przerwać przy słabym oświetleniu, na wysokości przy złych warunkach atmosferycznych, to znaczy przy silnym wietrze, gołoledzi, intensywnych opadach, przy wyładowaniach atmosferycznych Na budowie należy przestrzegać przepisy przeciwpożarowe, powinien być sprawny sprzęt gaśniczy Wszystkie roboty wykonać zgodnie z rozporządzeniem Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia 28 marca 1972 r. w sprawie bezpieczeństwa i higieny pracy przy wykonaniu robót budowlano montażowych i rozbiórkowych. projektant architektura mgr inż. Mirosława Pilarska upr. arch.-konstr. 472/ Chojnice ul. Spółdzielcza projektant konstrukcja mgr inż. Artur Tusznio spec. konstr. -budowlana nr upr. KUP/0004/POOK/ Kamień Krajeński ul. Sienkiewicza

30 ul. Sienkiewicza 3a/3, Kamień Krajeński nr str. 35 OŚWIADCZENIE PROJEKTANTÓW O SPORZĄDZENIU PROJEKTU ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI I ZASADAMI WIEDZY TECHNICZNEJ BRANŻY ARCHITEKTURA, KONSTRUKCJA Nazwa obiektu: Inwestor/ adres: Lokalizacja inwestycji: DLA INWESTYCJI pn.: Rozbudowa bieżni trzytorowej i przebudowa placu zabaw na terenie działki nr 12 przy ul. Karpackiej w Bydgoszczy MIASTO BYDGOSZCZ ul. JEZUICKA BYDGOSZCZ działka nr ewid. 12 obręb 492, ul. Karpacka, 04610_1, m. Bydgoszcz My niżej podpisani oświadczamy, iż ww. projekt budowlany jest wykonany zgodnie z aktualnie obowiązującymi normami, przepisami budowlanymi oraz zasadami wiedzy technicznej stan prawny na dzień opracowania projektu budowlanego. projektant architektura mgr inż. Mirosława Pilarska upr. arch.-konstr. 472/ Chojnice ul. Spółdzielcza projektant konstrukcja mgr inż. Artur Tusznio spec. konstr. -budowlana nr upr. KUP/0004/POOK/ Kamień Krajeński ul. Sienkiewicza

31 ul. Sienkiewicza 3a/3, Kamień Krajeński nr str Uprawnienia projektantów, dokumenty potwierdzające przynależność do Izby Inżynierów 3.4. Uzgodnienia

32 ,00=71,93m n.p.m. rzędna projektowana i istniejąca motyl - narty biegowe wyciskanie siedząc - rower twister - drabinka wiosła - wahadło II urządzenie do ćwiczeń brzucha - sztanga w leżeniu jeździec - modlitewnik + 0,00=71,30m n.p.m. rzędna projektowana i istniejąca LEGENDA: - obszar objęty opracowaniem A-F Niniejszym oświadczam, że projekt budowlany opracowano metodą elektroniczną na bazie mapy sytuacyjno-wysokościowej, która jest zgodna z oryginałem przyjętym do zasobu Miejskiej Pracowni Dokumentacji Geodezyjnej i Kartograficznej w Bydgoszczy Nazwa obiektu budowlanego Rozbudowa bieżni trzytorowej, przebudowa placu zabaw na terenie działki nr 12 przy ul. Karpackiej w Bydgoszczy 1. Projektowana przebudowa placu zabaw 2. Projektowana rozbudowa bieżni trzytorowej 3. Istniejąca bieżnia trzytorowa BILANS TERENU istn. proj. powierzchnia zabudowy: istn. powierzchnia biologicznie czynna istn. powierzchnia utwardzeń, chodników, jezdni proj. powierzchnia biologicznie czynna proj. powierzchnia utwardzeń, chodników, jezdni przyrost pow. utwardzeń razem pow. analizowanego obszaru działek: 132,00 m (1,61%) 5651,00 m 2381,00 m 5501,00 m (67,38%) 2531,00m (31,01%) 150,00 m 8164,00m Inwestor: lokalizacja: MIASTO BYDGOSZCZ UL. JEZUICKA BYDGOSZCZ działka nr ewid. 12 obręb 492, ul. Karpacka, 04610_1, m. Bydgoszcz Nazwa rysunku Rys. nr. PROJEKT ZAGOSPODAROWANIA TERENU DZIAŁKI A0 Skala 1 : 500 Data, podpis: Projektant architektura mgr inż. Mirosława Pilarska upr. arch.-konstr. 472/68 Projektant konstrukcja mgr inż. Artur Tusznio spec. konstr.-budowlana nr upr. KUP/0004/POOK/14 Data, podpis:
