1 PROJEKT BUDOWLANY WYMIANA NAWIERZCHNI NA NAWIERZCHNIĘ Obiekt POLIURETANOWĄ NA PLACU ZABAW PRZY SZKOLE PODSTAWOWEJ W DOMOSTAWIE Adres Inwestor Rodzaj opracowania Zakres opracowania Imię i nazwisko DZ. NR EWID. 623 OBR. 5 DOMOSTAWA, JAROCIN GM. JAROCIN KATEGORIA OBIEKTU - V URZĄD GMINY JAROCIN JAROCIN 159 PROJEKT WYKONAWCZY AUTORZY OPRACOWANIA Numer i specjalność uprawnień Podpis PROJEKT WYKONAWCZY Projektant mgr inż. Jerzy Konopka PDK/0136/ PWOK/06 Specjalność konstrukcyjno-budowlana Kwiecień 2018

2 Strona 2 ZAWARTOŚĆ OPRACOWANIA 1. Opis techniczny 2. Rysunki: Przekrój przez nawierzchnię placu zabaw rys. nr 1 PZT

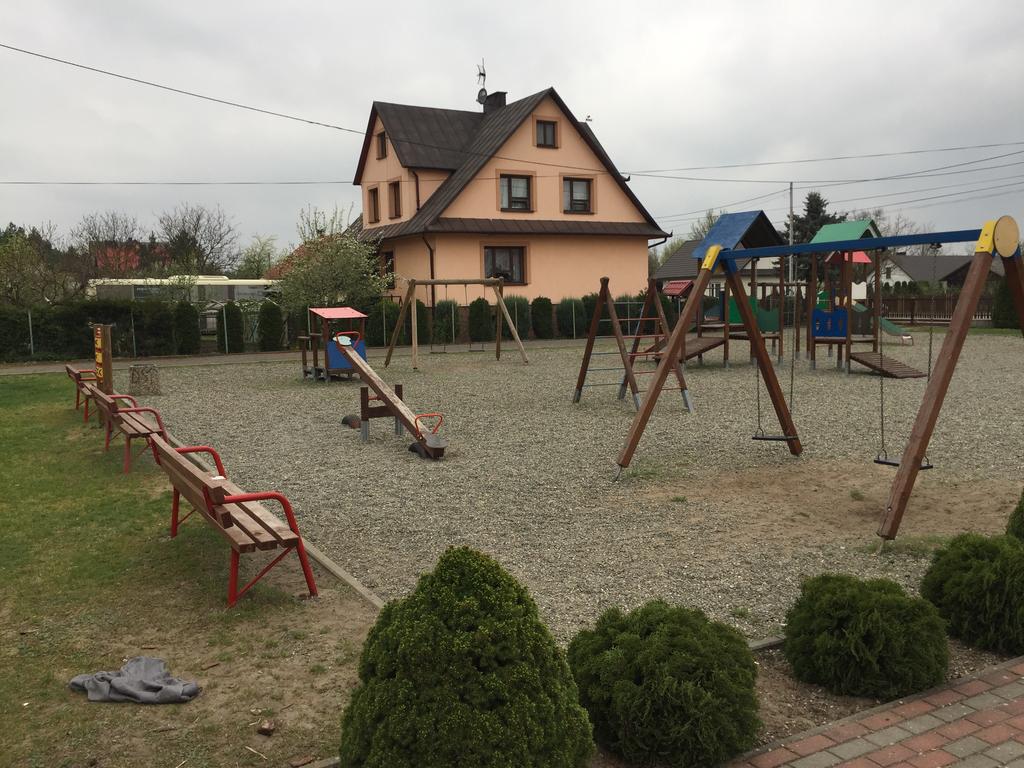

3 Strona 3 OPIS ZAGOSPODAROWANIA TERENU do projektu wykonawczego wymiany nawierzchni 1. Podstawa opracowania 1.1. Zlecenie Inwestora 1.2. Uzgodnienia z Inwestorem 1.3. Mapa zasadnicza 1.4. Obowiązujące przepisy i normy 1.5. Własna inwentaryzacja 2. Przedmiot inwestycji - opracowania Niniejszy projekt swym zakresem obejmuje budowę: Wymianę nawierzchni placu zabaw na nawierzchnię poliuretanową, 3. Opis i położenie terenu 3.1. Dane ogólne Projekt wykonawczy wymiany nawierzchni obejmuje działkę nr ewid. 623 położoną w miejscowości Domostawa obręb 05 Domostawa. Plac zabaw, którego wymianą nawierzchni projektuje się zlokalizowany jest przy szkole podstawowej w Domostawie Istniejąca zabudowa Na działce znajduje się budynek Szkoły Podstawowej wraz z budynkiem sali gimnastycznej, dwa boiska oraz plac zabaw, którego projektuje się wymianę nawierzchni. Obecnie plac zabaw posiada nawierzchnię z kamienia Warunki terenowo prawne Teren lokalizacji (działka nr ewid. 623 położona w miejscowości Domostawa) stanowi własność Gminy Jarocin. Działka przylega od strony północnej do działki nr ewid.

4 Strona 4 536, która jest drogą gminną asfaltową. Od strony wschodniej działka przylega do działki nr 629, która jest drogą gruntową. Od strony i zachodniej działka przylega do działki zabudowanej budynkiem mieszkalnym i gospodarczym. Od strony południowej działka przylega do lasu Infrastruktura techniczna terenu Na działkę doprowadzona jest energia elektryczna, woda i gaz Ukształtowanie terenu. Powierzchnia ternu płaska Szata roślinna. Teren działki częściowo zadrzewiony i zakrzewiony. W obrębie projektowanego placu zabaw znajduje się teren porośnięty trawą i krzewami iglastymi Istniejący układ komunikacji. Dojazd do terenu inwestycji zapewnia asfaltowa gminna droga, przebiegająca przy północnej granicy działki. 4. Projektowane zagospodarowanie terenu 4.1. Dane ogólne Projektowana inwestycja zaprojektowana została w oparciu o ustalenia z inwestorem, zgodnie z obowiązującymi normami Uzbrojenie terenu Nie zaprojektowano Komunikacja kołowa i piesza Nie zaprojektowano.

5 Strona Ukształtowanie terenu Istniejące ukształtowanie terenu pozostanie bez większych zmian Zieleń Nie projektuje się zieleni urządzone. 5. Opis nawierzchni 5.1. Nawierzchnia poliuretanowa Nawierzchnia poliuretanowa elastyczna, bezspoinowa, antypoślizgowa, przepuszczalna dla wody, dwuwarstwowa, instalowana in situ (bezpośrednio na placu budowy). Nawierzchnia składa się z warstw: - podbudowa z kamienia gr. 15cm, - warstwa nośna mata SBR gr. 3,0cm, - warstwa użytkowa mata EPDM gr. 1,0cm Łączna grubość nawierzchni: 40 mm + 15cm podbudowa Podstawowe dane techniczne projektowanej nawierzchni syntetycznej: Montaż nawierzchni placu zabaw winien wykonać wykonawca przeszkolony przez producenta nawierzchni, wg. podanej przez niego szczegółowej instrukcji montażu i wskazań. Ogólny przebieg montażu nawierzchni syntetycznej jest następujący: Podłoże, na którym ma być układana nawierzchnia, powinno być stabilne, równe, suche, pozbawione zanieczyszczeń i sezonowane tak długo, aby osiągnęło parametry wytrzymałościowe założone w projekcie. Nawierzchnie sportowe TETRAPUR ENZ lub równoważne wykonywane są w całości w miejscu ich użytkowania. Kompozycje wchodzące w skład zestawu, objętego Rekomendacją, należy przygotowywać bezpośrednio przed użyciem, mieszając ich składniki w proporcjach określonych przez Producenta. Kolejne warstwy nawierzchni powinny być

6 Strona 6 wykonywane po utwardzeniu warstwy poprzedniej. Przedział czasu między układaniem kolejnych warstw nawierzchni powinien być określony w instrukcji producenta. Na zagruntowane podłoże należy nakładać i rozprowadzać kolejne warstwy nawierzchni. Temperatura otoczenia i podłoża w czasie wykonywania nawierzchni sportowych powinna wynosić od +10o C do +25o C. Prace należy prowadzić w czasie bezdeszczowej pogody. Zastosowana nawierzchnia syntetyczna musi posiadać: -pełną ważną aprobatę techniczną ITB lub rekomendację ITB; -atest higieniczny PZH; -autoryzację producenta. Wymagane właściwości techniczne granulatów SBR i EPDM podano w tablicy 1. Wymagania Tablica 1 Poz. Właściwości SBR EPDM Metody badań 1 4 mm 1 4 mm 0,5 1,5 mm Wygląd zewnętrzny sypki granulat barwy czarnej sypki granulat o jednolitej barwie p Gęstość nasypowa, g/cm 3 0,50 5% 0,56 5% 0,59 5% PN-EN :2000 Wymagane właściwości techniczne kompozycji TETRAPUR 154, w stanie nieutwardzonym, podano w tablicy 2. Tablica 2 Poz. Właściwości Wymagania TETRAPUR 154 Metody badań Wygląd zewnętrzny: - TETRAPUR 154 przezroczysta, oleista ciecz barwy jasno-żółtej p TETRAPUR EPDM półsucha, sypka, barwna mieszanina

7 2 Gęstość objętościowa, g/ml: - TETRAPUR ,13 5% - TETRAPUR EPDM* Właściwości robocze (TETRAPUR EPDM) Lepkość, określona czasem wypływu, s 5* Rozlewność po 10 min i po 24 h, cm 6* Czas utwardzania, min: 0,80 5% bardzo dobra zdolność do rozprowadzania równomierną warstwą między listwami dystansowymi i ubijania powierzchni packą 18 5% Strona 7 PN-EN ISO :2011 p ZUAT15/VIII.09/ początkowy końcowy 520 * właściwość nie objęta wstępnym badaniem typu i badaniami gotowych wyrobów 6. Stan istniejący NIP: Regon: PN-EN A1:2011

8 Strona 8 7. Warunki gruntowo-wodne W świetle Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia r w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych, w obrysie placu zabaw i bieżni występują proste warunki gruntowe zaliczone do I kategorii geotechnicznej. 8. Informacje o terenie dotyczące wpisu do rejestru zabytków. Teren na którym zlokalizowana jest działka z planowaną inwestycją nie jest wpisane do rejestru zabytków. 9. Informacje dotyczące wpływu eksploatacji górniczej Przedmiotowy teren nie jest w strefie wpływu eksploatacji górniczej. 10. Wpływ projektowanej inwestycji na środowisko Projektowana inwestycja nie będzie wywierać wpływu na pogorszenie warunków środowiska naturalnego natomiast polepszy warunki obiektów rekreacyjnych pod względem bezpieczeństwa ich użytkowania oraz nie naruszy interesu osób trzecich. NIP: Regon:
