1 EGZEMPLARZ NR 1 F p r o j e k t Biuro Usług Inżynierskich I. STRONA TYTUŁOWA ROZBUDOWA DROGI POWIATOWEJ nr 1496K GŁADYSZÓW - UŚCIE GORLICKIE od km 5+175,00 do km 5+266,00 - BUDOWA MOSTU na POTOKU DOPŁYW SPOD GÓRY POLANA w km 0+190,00 w MIEJSCOWOŚCI KWIATOŃ, W CIĄGU DROGI POWIATOWEJ nr 1496K GŁADYSZÓW UŚCIE GORLICKIE w km 5+216,00 z PROJEKT WYKONAWCZY Nazwa obiektu: ROZBUDOWA DROGI POWIATOWEJ nr 1496K GŁADYSZÓW - UŚCIE GORLICKIE od km 5+175,00 do km 5+266,00 - BUDOWA MOSTU NA POTOKU DOPŁYW SPOD GÓRY POLANA w km 0+190,00 w miejscowości KWIATOŃ, W CIĄGU DROGI POWIATOWEJ NR 1496K GŁADYSZÓW UŚCIE GORLICKIE w km 5+216,00 Branża : DROGOWO-MOSTOWA Adres obiektu : KWIATOŃ dz. nr: 4, 30, 184/3, 136 gmina Uście Gorlickie, powiat gorlicki, województwo małopolskie Inwestor : Projektant : branża drogowo-mostowa Sprawdzający : branża drogowo-mostowa Data opracowania: SMEREKOWIEC dz. nr: 8, 725/2, 725/1, 669 gmina Uście Gorlickie, powiat gorlicki, województwo małopolskie ZARZĄD POWIATU GORLICKIEGO Gorlice, ul. Biecka 3 mgr inż. Krzysztof Faron uprawnienia budowlane do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności konstrukcyjno-budowlanej nr ewid. 141/2002, MAP/BO/0064/03 mgr inż. Janusz Gancarczyk uprawnienia budowlane do projektowania bez ograniczeń w specjalności konstrukcyjno budowlanej nr ewid. 12/2001, MAP/BO/0366/01 GRUDZIEŃ 2013r. FKprojekt Biuro Usług Inżynierskich Krzysztof Faron Łącko Łącko NIP: tel./fax tel. kom fkprojekt@fkprojekt.com

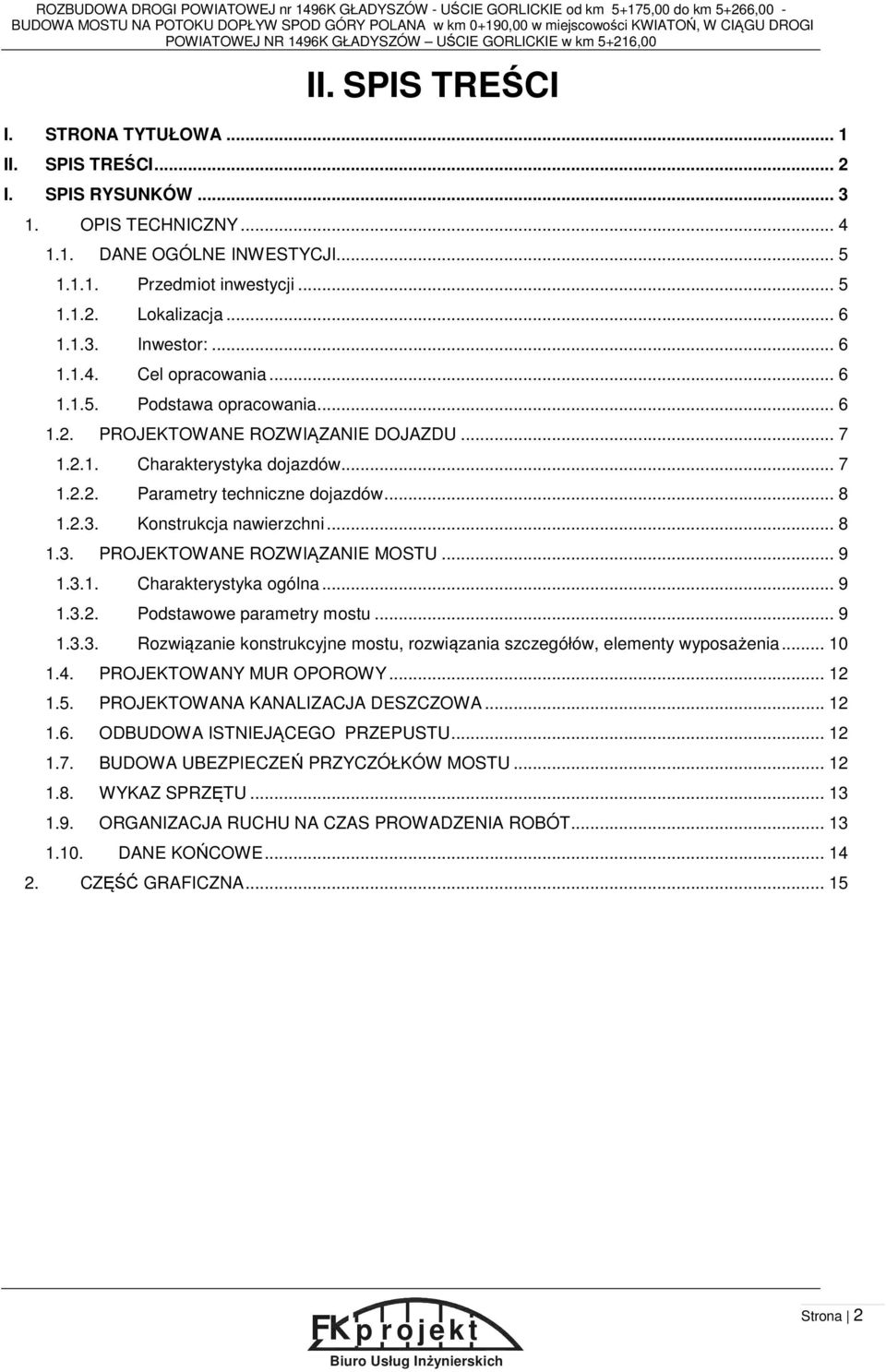

2 ROZBUDOWA DROGI POWIATOWEJ nr 1496K GŁADYSZÓW - UŚCIE GORLICKIE od km 5+175,00 do km 5+266,00 - BUDOWA MOSTU NA POTOKU DOPŁYW SPOD GÓRY POLANA w km 0+190,00 w miejscowości KWIATOŃ, W CIĄGU DROGI POWIATOWEJ NR 1496K GŁADYSZÓW UŚCIE GORLICKIE w km 5+216,00 II. SPIS TREŚCI I. STRONA TYTUŁOWA... 1 II. SPIS TREŚCI... 2 I. SPIS RYSUNKÓW OPIS TECHNICZNY DANE OGÓLNE INWESTYCJI Przedmiot inwestycji Lokalizacja Inwestor: Cel opracowania Podstawa opracowania PROJEKTOWANE ROZWIĄZANIE DOJAZDU Charakterystyka dojazdów Parametry techniczne dojazdów Konstrukcja nawierzchni PROJEKTOWANE ROZWIĄZANIE MOSTU Charakterystyka ogólna Podstawowe parametry mostu Rozwiązanie konstrukcyjne mostu, rozwiązania szczegółów, elementy wyposażenia PROJEKTOWANY MUR OPOROWY PROJEKTOWANA KANALIZACJA DESZCZOWA ODBUDOWA ISTNIEJĄCEGO PRZEPUSTU BUDOWA UBEZPIECZEŃ PRZYCZÓŁKÓW MOSTU WYKAZ SPRZĘTU ORGANIZACJA RUCHU NA CZAS PROWADZENIA ROBÓT DANE KOŃCOWE CZĘŚĆ GRAFICZNA F p r o j e k t Biuro Usług Inżynierskich Strona 2

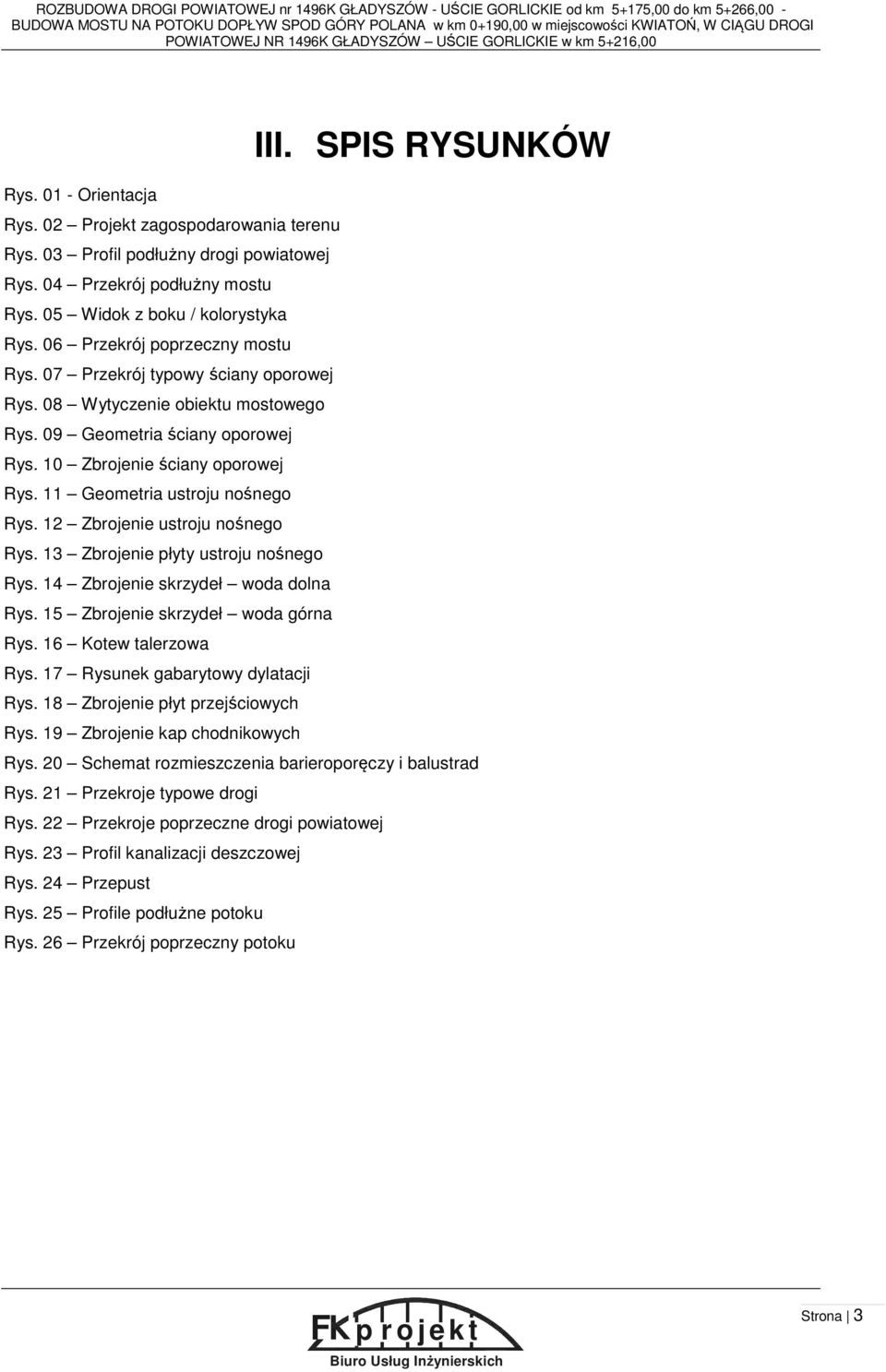

3 ROZBUDOWA DROGI POWIATOWEJ nr 1496K GŁADYSZÓW - UŚCIE GORLICKIE od km 5+175,00 do km 5+266,00 - BUDOWA MOSTU NA POTOKU DOPŁYW SPOD GÓRY POLANA w km 0+190,00 w miejscowości KWIATOŃ, W CIĄGU DROGI POWIATOWEJ NR 1496K GŁADYSZÓW UŚCIE GORLICKIE w km 5+216,00 III. SPIS RYSUNKÓW Rys Orientacja Rys. 02 Projekt zagospodarowania terenu Rys. 03 Profil podłużny drogi powiatowej Rys. 04 Przekrój podłużny mostu Rys. 05 Widok z boku / kolorystyka Rys. 06 Przekrój poprzeczny mostu Rys. 07 Przekrój typowy ściany oporowej Rys. 08 Wytyczenie obiektu mostowego Rys. 09 Geometria ściany oporowej Rys. 10 Zbrojenie ściany oporowej Rys. 11 Geometria ustroju nośnego Rys. 12 Zbrojenie ustroju nośnego Rys. 13 Zbrojenie płyty ustroju nośnego Rys. 14 Zbrojenie skrzydeł woda dolna Rys. 15 Zbrojenie skrzydeł woda górna Rys. 16 Kotew talerzowa Rys. 17 Rysunek gabarytowy dylatacji Rys. 18 Zbrojenie płyt przejściowych Rys. 19 Zbrojenie kap chodnikowych Rys. 20 Schemat rozmieszczenia barieroporęczy i balustrad Rys. 21 Przekroje typowe drogi Rys. 22 Przekroje poprzeczne drogi powiatowej Rys. 23 Profil kanalizacji deszczowej Rys. 24 Przepust Rys. 25 Profile podłużne potoku Rys. 26 Przekrój poprzeczny potoku F p r o j e k t Biuro Usług Inżynierskich Strona 3

4 ROZBUDOWA DROGI POWIATOWEJ nr 1496K GŁADYSZÓW - UŚCIE GORLICKIE od km 5+175,00 do km 5+266,00 - BUDOWA MOSTU NA POTOKU DOPŁYW SPOD GÓRY POLANA w km 0+190,00 w miejscowości KWIATOŃ, W CIĄGU DROGI POWIATOWEJ NR 1496K GŁADYSZÓW UŚCIE GORLICKIE w km 5+216,00 1. OPIS TECHNICZNY F p r o j e k t Biuro Usług Inżynierskich Strona 4

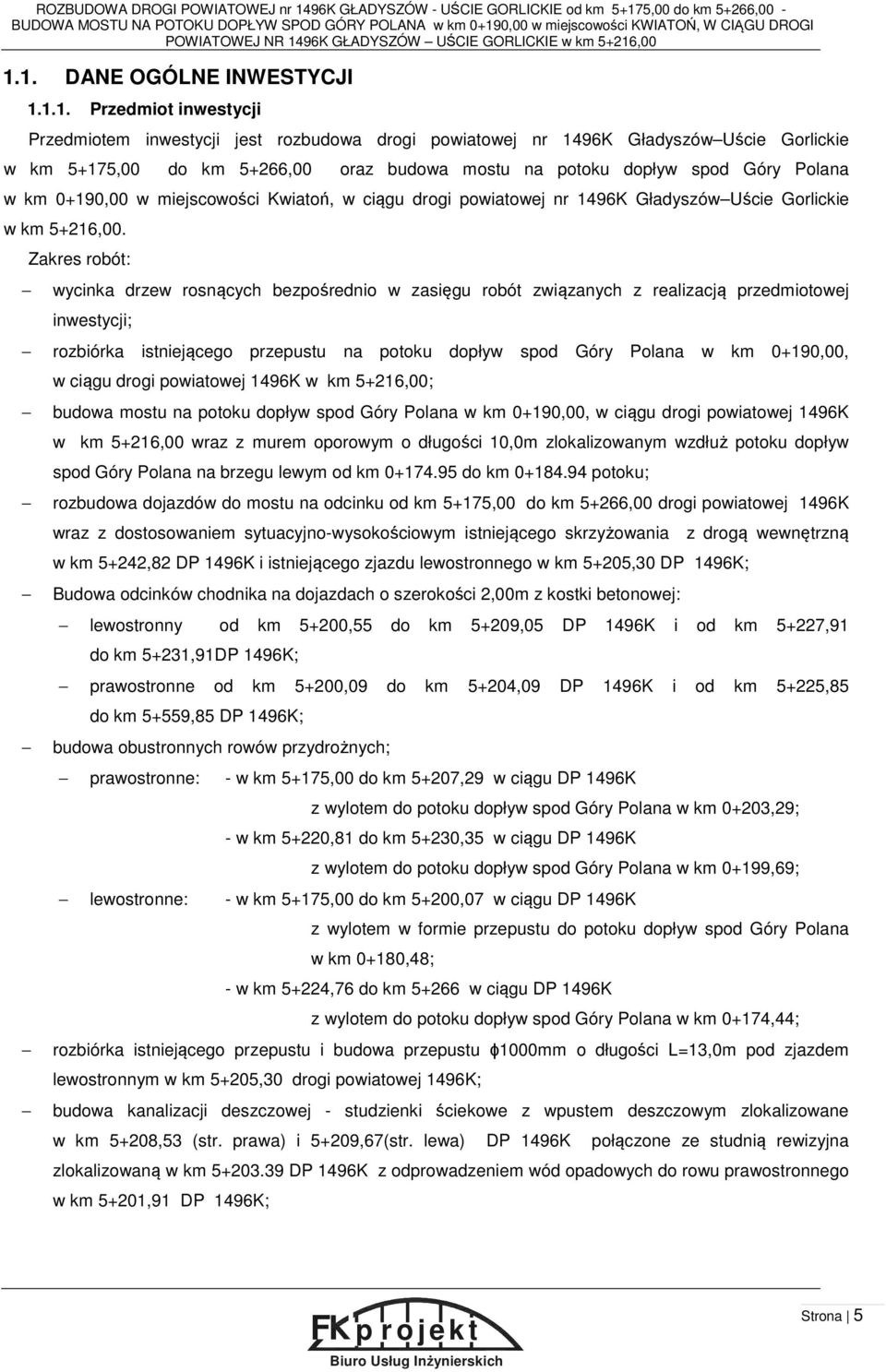

5 ROZBUDOWA DROGI POWIATOWEJ nr 1496K GŁADYSZÓW - UŚCIE GORLICKIE od km 5+175,00 do km 5+266,00 - BUDOWA MOSTU NA POTOKU DOPŁYW SPOD GÓRY POLANA w km 0+190,00 w miejscowości KWIATOŃ, W CIĄGU DROGI POWIATOWEJ NR 1496K GŁADYSZÓW UŚCIE GORLICKIE w km 5+216, DANE OGÓLNE INWESTYCJI Przedmiot inwestycji Przedmiotem inwestycji jest rozbudowa drogi powiatowej nr 1496K Gładyszów Uście Gorlickie w km 5+175,00 do km 5+266,00 oraz budowa mostu na potoku dopływ spod Góry Polana w km 0+190,00 w miejscowości Kwiatoń, w ciągu drogi powiatowej nr 1496K Gładyszów Uście Gorlickie w km 5+216,00. Zakres robót: wycinka drzew rosnących bezpośrednio w zasięgu robót związanych z realizacją przedmiotowej inwestycji; rozbiórka istniejącego przepustu na potoku dopływ spod Góry Polana w km 0+190,00, w ciągu drogi powiatowej 1496K w km 5+216,00; budowa mostu na potoku dopływ spod Góry Polana w km 0+190,00, w ciągu drogi powiatowej 1496K w km 5+216,00 wraz z murem oporowym o długości 10,0m zlokalizowanym wzdłuż potoku dopływ spod Góry Polana na brzegu lewym od km do km potoku; rozbudowa dojazdów do mostu na odcinku od km 5+175,00 do km 5+266,00 drogi powiatowej 1496K wraz z dostosowaniem sytuacyjno-wysokościowym istniejącego skrzyżowania z drogą wewnętrzną w km 5+242,82 DP 1496K i istniejącego zjazdu lewostronnego w km 5+205,30 DP 1496K; Budowa odcinków chodnika na dojazdach o szerokości 2,00m z kostki betonowej: lewostronny od km 5+200,55 do km 5+209,05 DP 1496K i od km 5+227,91 do km 5+231,91DP 1496K; prawostronne od km 5+200,09 do km 5+204,09 DP 1496K i od km 5+225,85 do km 5+559,85 DP 1496K; budowa obustronnych rowów przydrożnych; prawostronne: - w km 5+175,00 do km 5+207,29 w ciągu DP 1496K z wylotem do potoku dopływ spod Góry Polana w km 0+203,29; - w km 5+220,81 do km 5+230,35 w ciągu DP 1496K z wylotem do potoku dopływ spod Góry Polana w km 0+199,69; lewostronne: - w km 5+175,00 do km 5+200,07 w ciągu DP 1496K z wylotem w formie przepustu do potoku dopływ spod Góry Polana w km 0+180,48; - w km 5+224,76 do km w ciągu DP 1496K z wylotem do potoku dopływ spod Góry Polana w km 0+174,44; rozbiórka istniejącego przepustu i budowa przepustu ɸ1000mm o długości L=13,0m pod zjazdem lewostronnym w km 5+205,30 drogi powiatowej 1496K; budowa kanalizacji deszczowej - studzienki ściekowe z wpustem deszczowym zlokalizowane w km 5+208,53 (str. prawa) i 5+209,67(str. lewa) DP 1496K połączone ze studnią rewizyjna zlokalizowaną w km DP 1496K z odprowadzeniem wód opadowych do rowu prawostronnego w km 5+201,91 DP 1496K; F p r o j e k t Biuro Usług Inżynierskich Strona 5

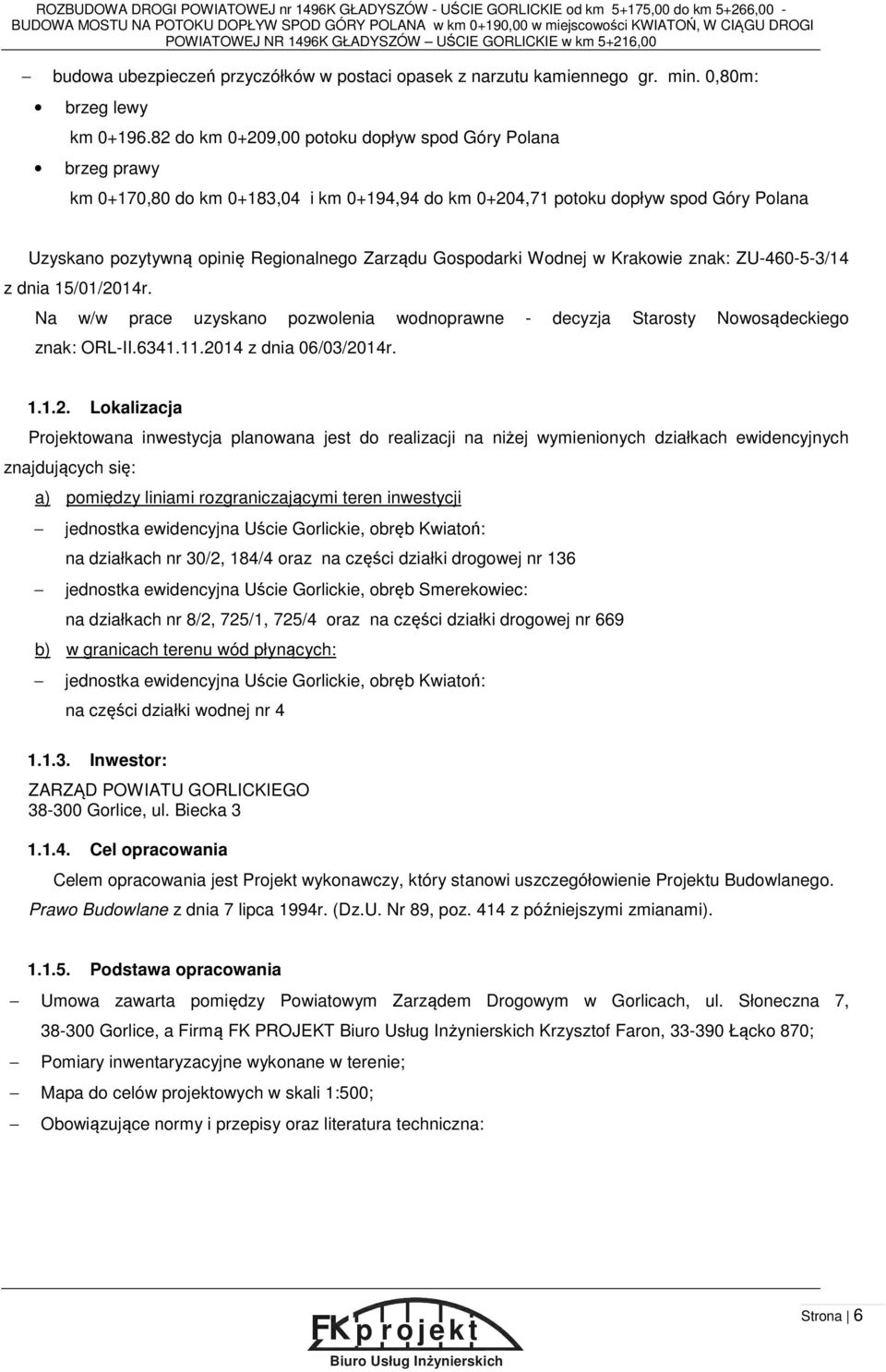

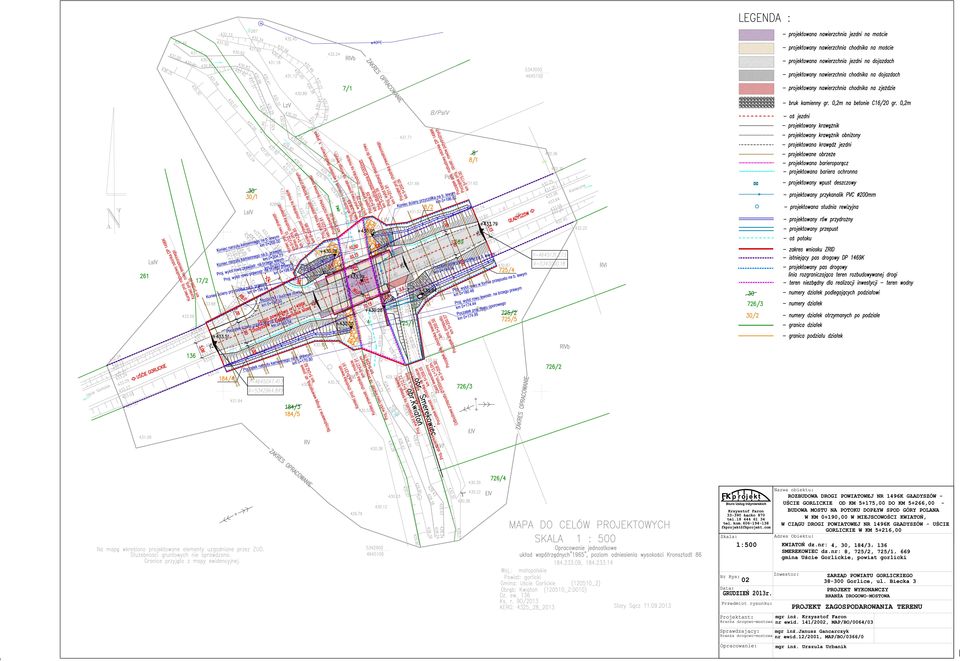

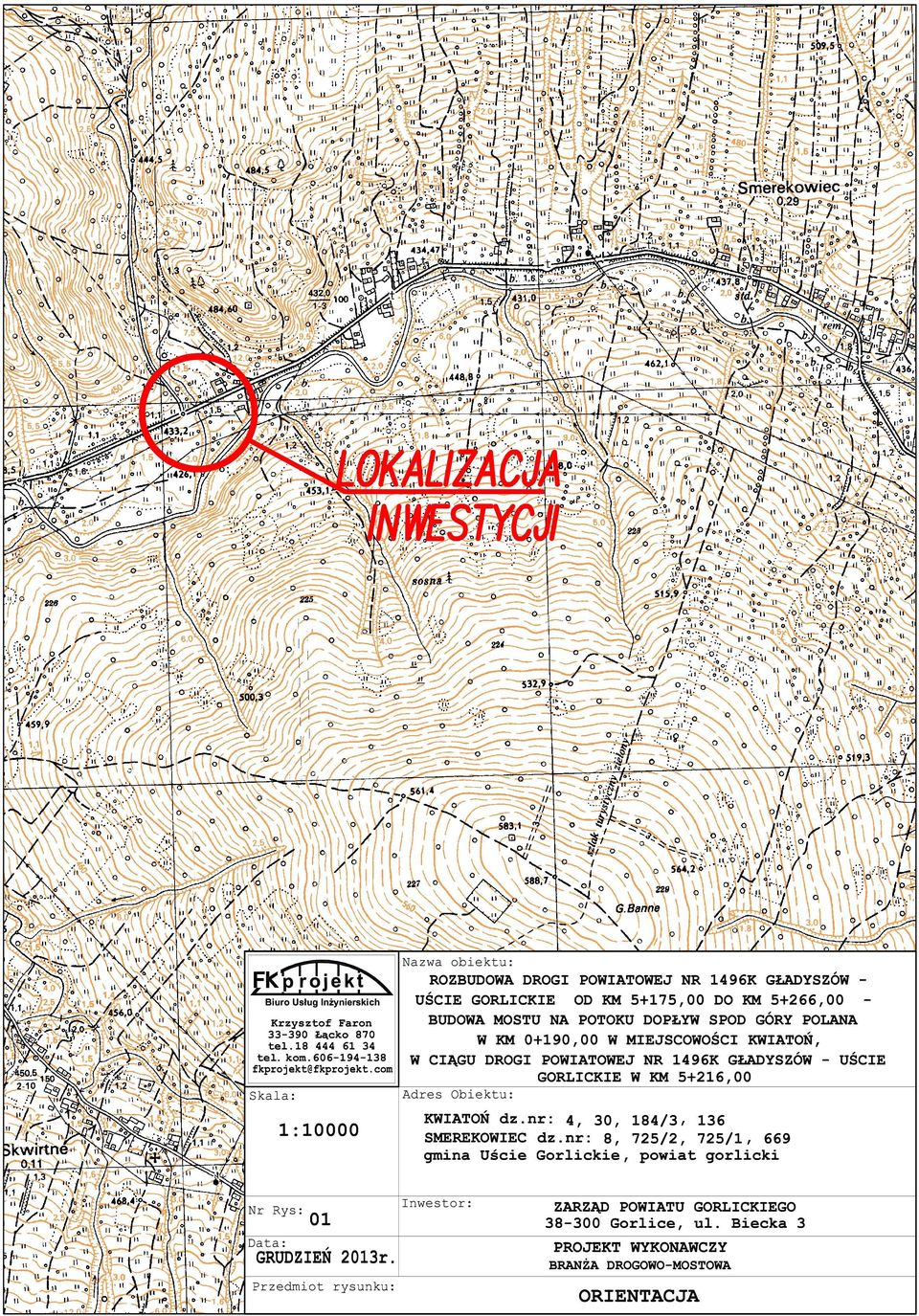

6 ROZBUDOWA DROGI POWIATOWEJ nr 1496K GŁADYSZÓW - UŚCIE GORLICKIE od km 5+175,00 do km 5+266,00 - BUDOWA MOSTU NA POTOKU DOPŁYW SPOD GÓRY POLANA w km 0+190,00 w miejscowości KWIATOŃ, W CIĄGU DROGI POWIATOWEJ NR 1496K GŁADYSZÓW UŚCIE GORLICKIE w km 5+216,00 budowa ubezpieczeń przyczółków w postaci opasek z narzutu kamiennego gr. min. 0,80m: brzeg lewy km do km 0+209,00 potoku dopływ spod Góry Polana brzeg prawy km 0+170,80 do km 0+183,04 i km 0+194,94 do km 0+204,71 potoku dopływ spod Góry Polana Uzyskano pozytywną opinię Regionalnego Zarządu Gospodarki Wodnej w Krakowie znak: ZU /14 z dnia 15/01/2014r. Na w/w prace uzyskano pozwolenia wodnoprawne - decyzja Starosty Nowosądeckiego znak: ORL-II z dnia 06/03/2014r Lokalizacja Projektowana inwestycja planowana jest do realizacji na niżej wymienionych działkach ewidencyjnych znajdujących się: a) pomiędzy liniami rozgraniczającymi teren inwestycji jednostka ewidencyjna Uście Gorlickie, obręb Kwiatoń: na działkach nr 30/2, 184/4 oraz na części działki drogowej nr 136 jednostka ewidencyjna Uście Gorlickie, obręb Smerekowiec: na działkach nr 8/2, 725/1, 725/4 oraz na części działki drogowej nr 669 b) w granicach terenu wód płynących: jednostka ewidencyjna Uście Gorlickie, obręb Kwiatoń: na części działki wodnej nr Inwestor: ZARZĄD POWIATU GORLICKIEGO Gorlice, ul. Biecka Cel opracowania Celem opracowania jest Projekt wykonawczy, który stanowi uszczegółowienie Projektu Budowlanego. Prawo Budowlane z dnia 7 lipca 1994r. (Dz.U. Nr 89, poz. 414 z późniejszymi zmianami) Podstawa opracowania Umowa zawarta pomiędzy Powiatowym Zarządem Drogowym w Gorlicach, ul. Słoneczna 7, Gorlice, a Firmą FK PROJEKT Biuro Usług Inżynierskich Krzysztof Faron, Łącko 870; Pomiary inwentaryzacyjne wykonane w terenie; Mapa do celów projektowych w skali 1:500; Obowiązujące normy i przepisy oraz literatura techniczna: F p r o j e k t Biuro Usług Inżynierskich Strona 6

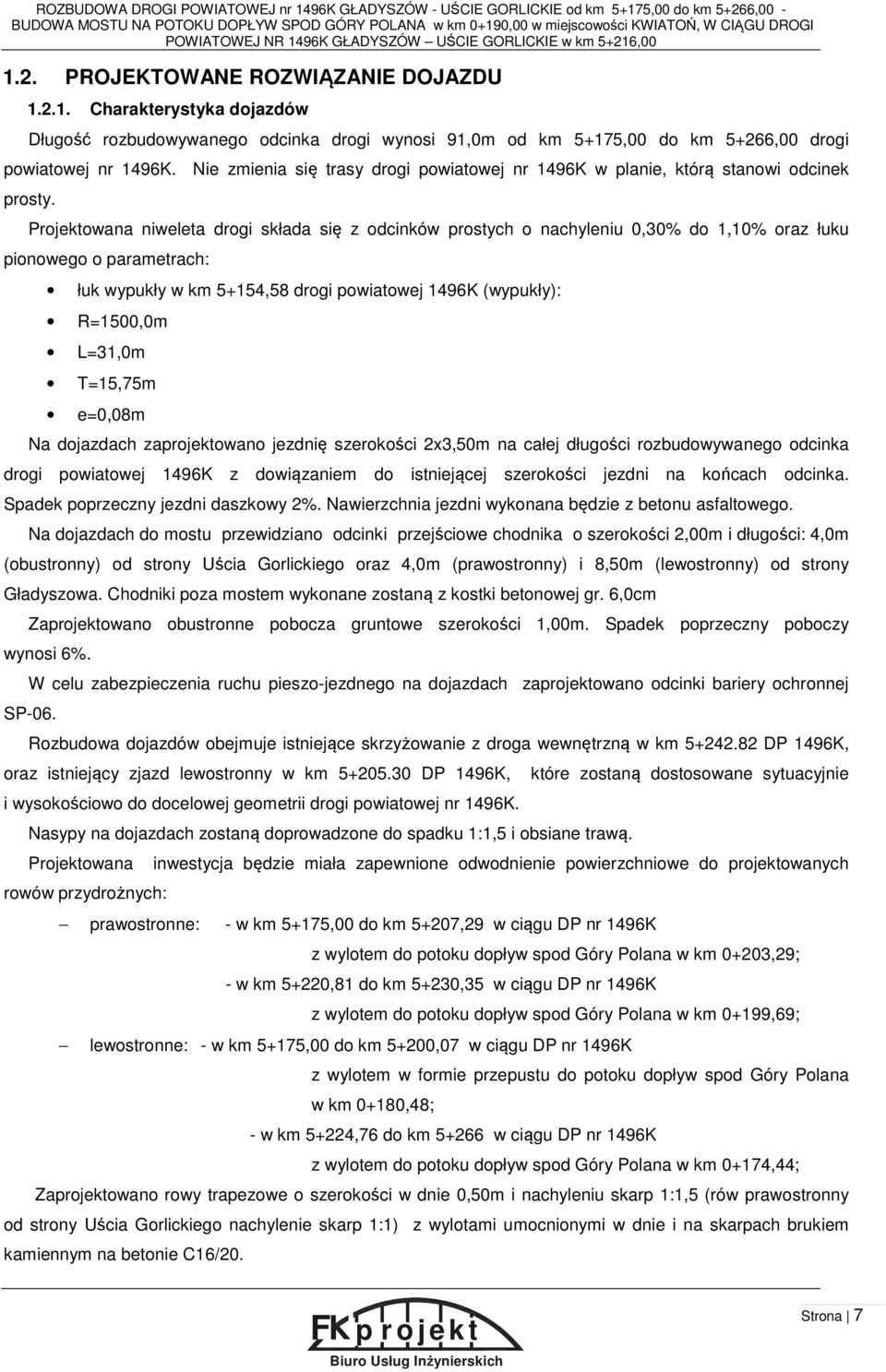

7 ROZBUDOWA DROGI POWIATOWEJ nr 1496K GŁADYSZÓW - UŚCIE GORLICKIE od km 5+175,00 do km 5+266,00 - BUDOWA MOSTU NA POTOKU DOPŁYW SPOD GÓRY POLANA w km 0+190,00 w miejscowości KWIATOŃ, W CIĄGU DROGI POWIATOWEJ NR 1496K GŁADYSZÓW UŚCIE GORLICKIE w km 5+216, PROJEKTOWANE ROZWIĄZANIE DOJAZDU Charakterystyka dojazdów Długość rozbudowywanego odcinka drogi wynosi 91,0m od km 5+175,00 do km 5+266,00 drogi powiatowej nr 1496K. Nie zmienia się trasy drogi powiatowej nr 1496K w planie, którą stanowi odcinek prosty. Projektowana niweleta drogi składa się z odcinków prostych o nachyleniu 0,30% do 1,10% oraz łuku pionowego o parametrach: łuk wypukły w km 5+154,58 drogi powiatowej 1496K (wypukły): R=1500,0m L=31,0m T=15,75m e=0,08m Na dojazdach zaprojektowano jezdnię szerokości 2x3,50m na całej długości rozbudowywanego odcinka drogi powiatowej 1496K z dowiązaniem do istniejącej szerokości jezdni na końcach odcinka. Spadek poprzeczny jezdni daszkowy 2%. Nawierzchnia jezdni wykonana będzie z betonu asfaltowego. Na dojazdach do mostu przewidziano odcinki przejściowe chodnika o szerokości 2,00m i długości: 4,0m (obustronny) od strony Uścia Gorlickiego oraz 4,0m (prawostronny) i 8,50m (lewostronny) od strony Gładyszowa. Chodniki poza mostem wykonane zostaną z kostki betonowej gr. 6,0cm Zaprojektowano obustronne pobocza gruntowe szerokości 1,00m. Spadek poprzeczny poboczy wynosi 6%. W celu zabezpieczenia ruchu pieszo-jezdnego na dojazdach zaprojektowano odcinki bariery ochronnej SP-06. Rozbudowa dojazdów obejmuje istniejące skrzyżowanie z droga wewnętrzną w km DP 1496K, oraz istniejący zjazd lewostronny w km DP 1496K, i wysokościowo do docelowej geometrii drogi powiatowej nr 1496K. Nasypy na dojazdach zostaną doprowadzone do spadku 1:1,5 i obsiane trawą. Projektowana rowów przydrożnych: które zostaną dostosowane sytuacyjnie inwestycja będzie miała zapewnione odwodnienie powierzchniowe do projektowanych prawostronne: - w km 5+175,00 do km 5+207,29 w ciągu DP nr 1496K z wylotem do potoku dopływ spod Góry Polana w km 0+203,29; - w km 5+220,81 do km 5+230,35 w ciągu DP nr 1496K z wylotem do potoku dopływ spod Góry Polana w km 0+199,69; lewostronne: - w km 5+175,00 do km 5+200,07 w ciągu DP nr 1496K z wylotem w formie przepustu do potoku dopływ spod Góry Polana w km 0+180,48; - w km 5+224,76 do km w ciągu DP nr 1496K z wylotem do potoku dopływ spod Góry Polana w km 0+174,44; Zaprojektowano rowy trapezowe o szerokości w dnie 0,50m i nachyleniu skarp 1:1,5 (rów prawostronny od strony Uścia Gorlickiego nachylenie skarp 1:1) z wylotami umocnionymi w dnie i na skarpach brukiem kamiennym na betonie C16/20. F p r o j e k t Biuro Usług Inżynierskich Strona 7

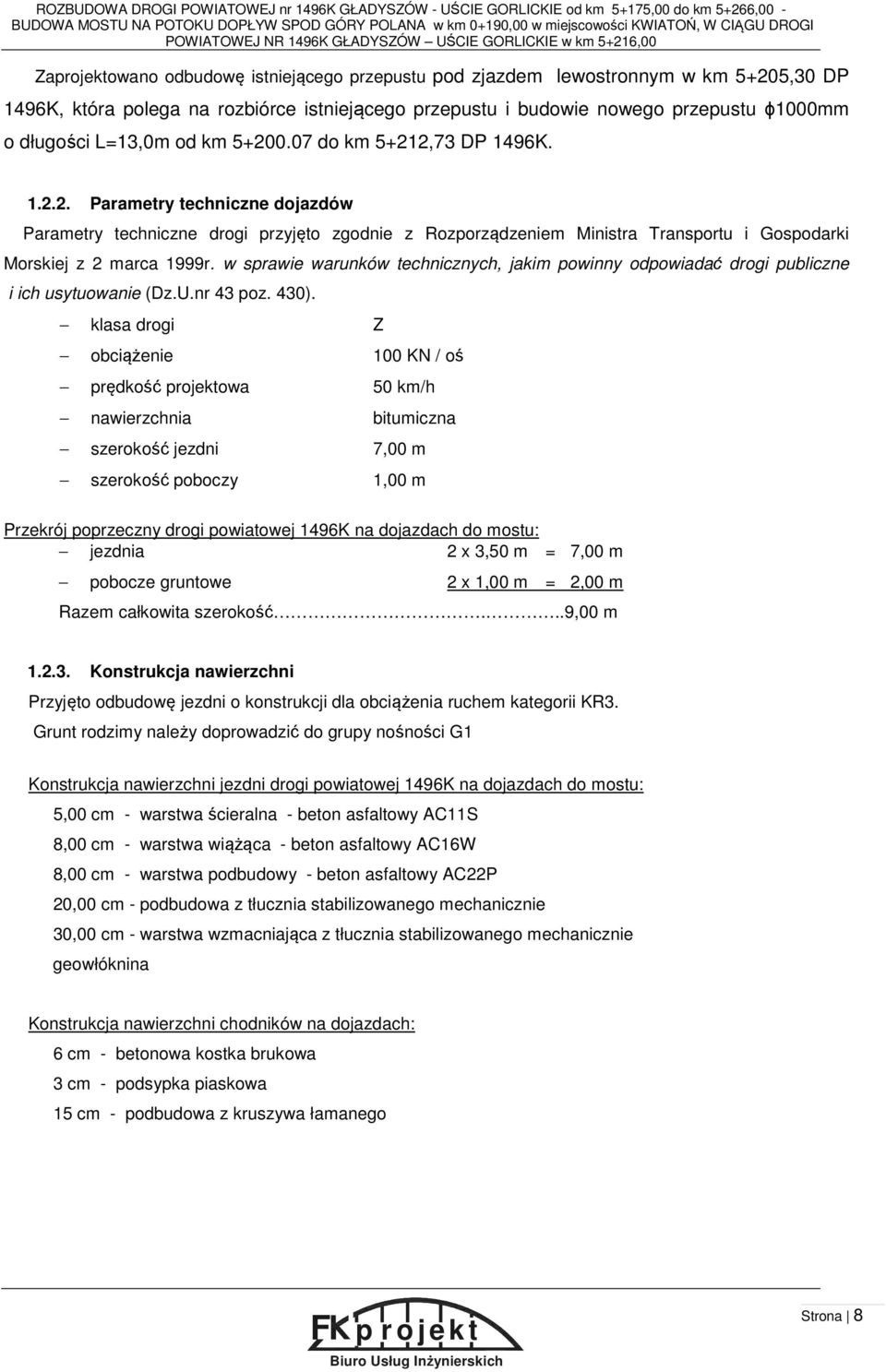

8 ROZBUDOWA DROGI POWIATOWEJ nr 1496K GŁADYSZÓW - UŚCIE GORLICKIE od km 5+175,00 do km 5+266,00 - BUDOWA MOSTU NA POTOKU DOPŁYW SPOD GÓRY POLANA w km 0+190,00 w miejscowości KWIATOŃ, W CIĄGU DROGI POWIATOWEJ NR 1496K GŁADYSZÓW UŚCIE GORLICKIE w km 5+216,00 Zaprojektowano odbudowę istniejącego przepustu pod zjazdem lewostronnym w km 5+205,30 DP 1496K, która polega na rozbiórce istniejącego przepustu i budowie nowego przepustu ɸ1000mm o długości L=13,0m od km do km 5+212,73 DP 1496K Parametry techniczne dojazdów Parametry techniczne drogi przyjęto zgodnie z Rozporządzeniem Ministra Transportu i Gospodarki Morskiej z 2 marca 1999r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz.U.nr 43 poz. 430). klasa drogi Z obciążenie 100 KN / oś prędkość projektowa 50 km/h nawierzchnia bitumiczna szerokość jezdni 7,00 m szerokość poboczy 1,00 m Przekrój poprzeczny drogi powiatowej 1496K na dojazdach do mostu: jezdnia 2 x 3,50 m = 7,00 m pobocze gruntowe 2 x 1,00 m = 2,00 m Razem całkowita szerokość...9,00 m Konstrukcja nawierzchni Przyjęto odbudowę jezdni o konstrukcji dla obciążenia ruchem kategorii KR3. Grunt rodzimy należy doprowadzić do grupy nośności G1 Konstrukcja nawierzchni jezdni drogi powiatowej 1496K na dojazdach do mostu: 5,00 cm - warstwa ścieralna - beton asfaltowy AC11S 8,00 cm - warstwa wiążąca - beton asfaltowy AC16W 8,00 cm - warstwa podbudowy - beton asfaltowy AC22P 20,00 cm - podbudowa z tłucznia stabilizowanego mechanicznie 30,00 cm - warstwa wzmacniająca z tłucznia stabilizowanego mechanicznie geowłóknina Konstrukcja nawierzchni chodników na dojazdach: 6 cm - betonowa kostka brukowa 3 cm - podsypka piaskowa 15 cm - podbudowa z kruszywa łamanego F p r o j e k t Biuro Usług Inżynierskich Strona 8

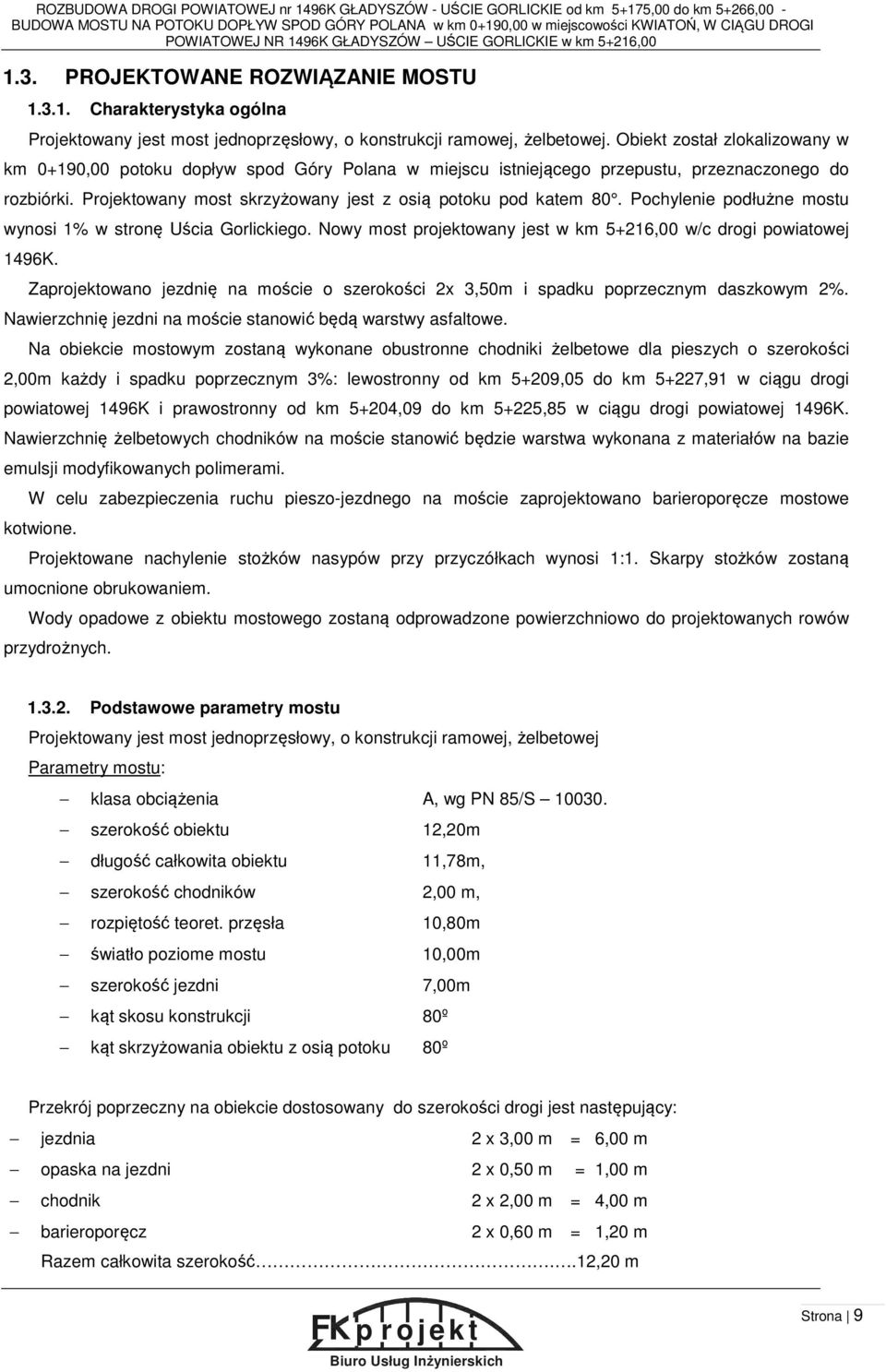

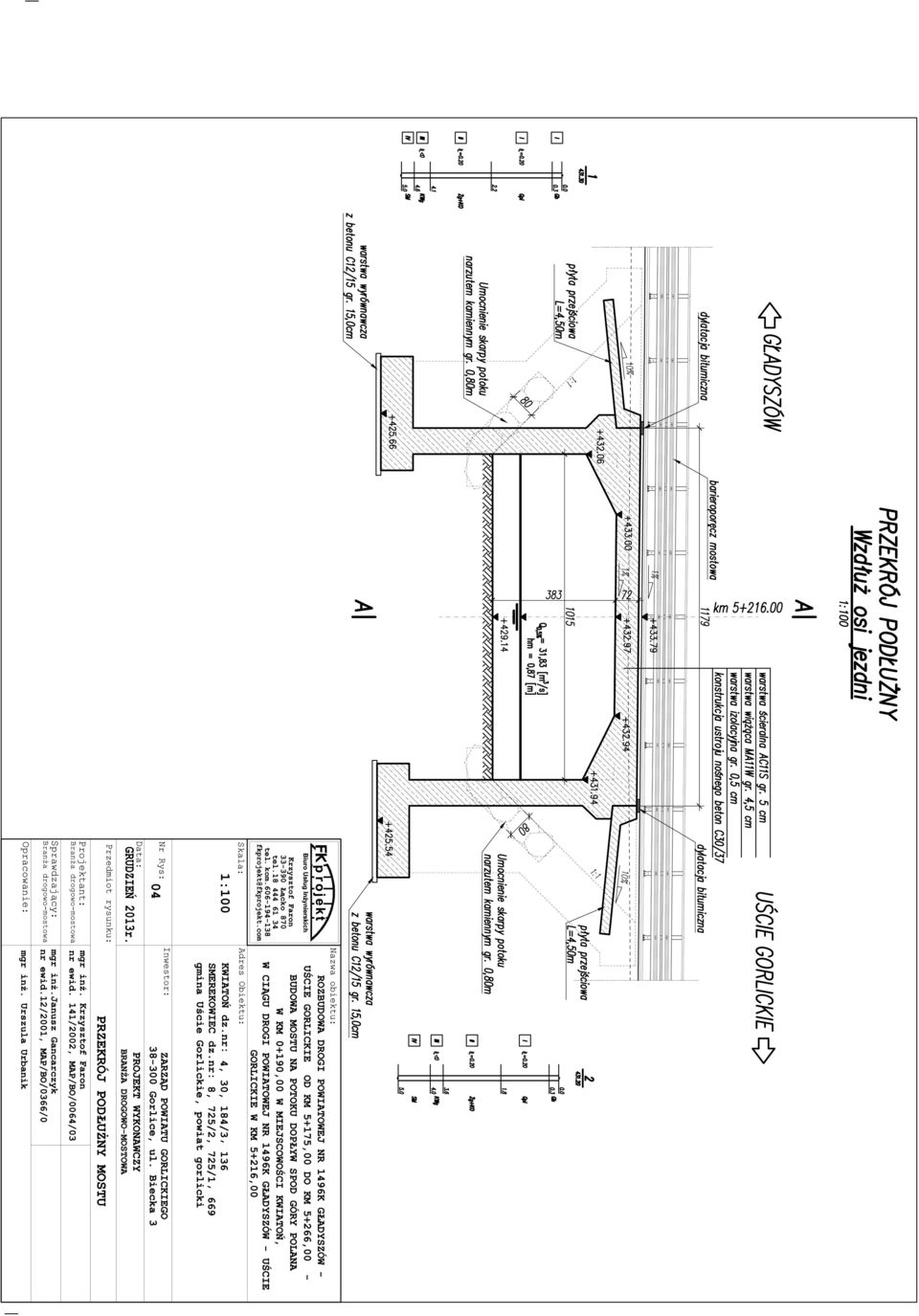

9 ROZBUDOWA DROGI POWIATOWEJ nr 1496K GŁADYSZÓW - UŚCIE GORLICKIE od km 5+175,00 do km 5+266,00 - BUDOWA MOSTU NA POTOKU DOPŁYW SPOD GÓRY POLANA w km 0+190,00 w miejscowości KWIATOŃ, W CIĄGU DROGI POWIATOWEJ NR 1496K GŁADYSZÓW UŚCIE GORLICKIE w km 5+216, PROJEKTOWANE ROZWIĄZANIE MOSTU Charakterystyka ogólna Projektowany jest most jednoprzęsłowy, o konstrukcji ramowej, żelbetowej. Obiekt został zlokalizowany w km 0+190,00 potoku dopływ spod Góry Polana w miejscu istniejącego przepustu, przeznaczonego do rozbiórki. Projektowany most skrzyżowany jest z osią potoku pod katem 80. Pochylenie podłużne mostu wynosi 1% w stronę Uścia Gorlickiego. Nowy most projektowany jest w km 5+216,00 w/c drogi powiatowej 1496K. Zaprojektowano jezdnię na moście o szerokości 2x 3,50m i spadku poprzecznym daszkowym 2%. Nawierzchnię jezdni na moście stanowić będą warstwy asfaltowe. Na obiekcie mostowym zostaną wykonane obustronne chodniki żelbetowe dla pieszych o szerokości 2,00m każdy i spadku poprzecznym 3%: lewostronny od km 5+209,05 do km 5+227,91 w ciągu drogi powiatowej 1496K i prawostronny od km 5+204,09 do km 5+225,85 w ciągu drogi powiatowej 1496K. Nawierzchnię żelbetowych chodników na moście stanowić będzie warstwa wykonana z materiałów na bazie emulsji modyfikowanych polimerami. W celu zabezpieczenia ruchu pieszo-jezdnego na moście zaprojektowano barieroporęcze mostowe kotwione. Projektowane nachylenie stożków nasypów przy przyczółkach wynosi 1:1. Skarpy stożków zostaną umocnione obrukowaniem. Wody opadowe z obiektu mostowego zostaną odprowadzone powierzchniowo do projektowanych rowów przydrożnych Podstawowe parametry mostu Projektowany jest most jednoprzęsłowy, o konstrukcji ramowej, żelbetowej Parametry mostu: klasa obciążenia A, wg PN 85/S szerokość obiektu 12,20m długość całkowita obiektu 11,78m, szerokość chodników 2,00 m, rozpiętość teoret. przęsła 10,80m światło poziome mostu 10,00m szerokość jezdni 7,00m kąt skosu konstrukcji 80º kąt skrzyżowania obiektu z osią potoku 80º Przekrój poprzeczny na obiekcie dostosowany do szerokości drogi jest następujący: jezdnia 2 x 3,00 m = 6,00 m opaska na jezdni 2 x 0,50 m = 1,00 m chodnik 2 x 2,00 m = 4,00 m barieroporęcz 2 x 0,60 m = 1,20 m Razem całkowita szerokość..12,20 m F p r o j e k t Biuro Usług Inżynierskich Strona 9

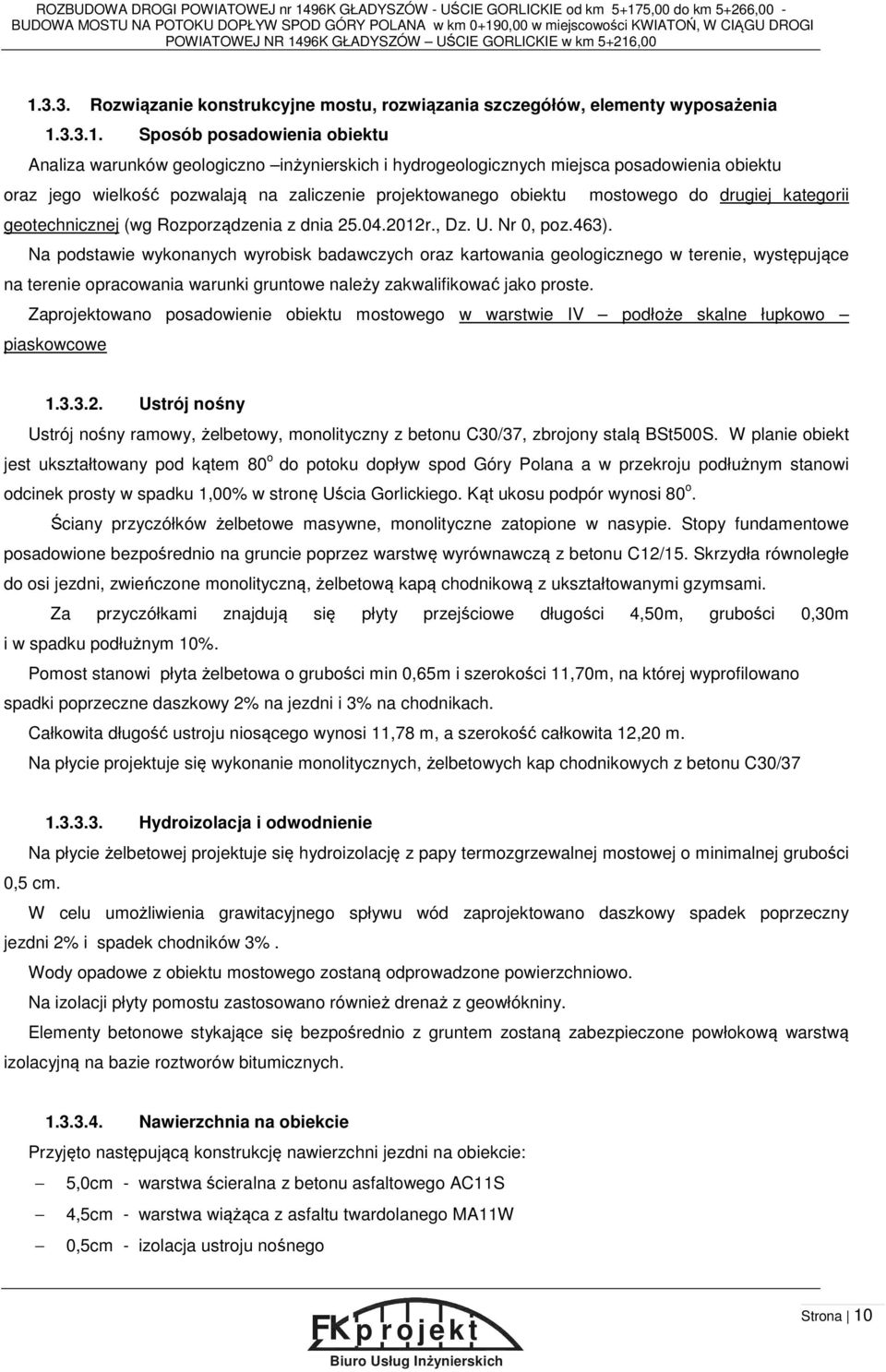

10 ROZBUDOWA DROGI POWIATOWEJ nr 1496K GŁADYSZÓW - UŚCIE GORLICKIE od km 5+175,00 do km 5+266,00 - BUDOWA MOSTU NA POTOKU DOPŁYW SPOD GÓRY POLANA w km 0+190,00 w miejscowości KWIATOŃ, W CIĄGU DROGI POWIATOWEJ NR 1496K GŁADYSZÓW UŚCIE GORLICKIE w km 5+216, Rozwiązanie konstrukcyjne mostu, rozwiązania szczegółów, elementy wyposażenia Sposób posadowienia obiektu Analiza warunków geologiczno inżynierskich i hydrogeologicznych miejsca posadowienia obiektu oraz jego wielkość pozwalają na zaliczenie projektowanego obiektu mostowego do drugiej kategorii geotechnicznej (wg Rozporządzenia z dnia r., Dz. U. Nr 0, poz.463). Na podstawie wykonanych wyrobisk badawczych oraz kartowania geologicznego w terenie, występujące na terenie opracowania warunki gruntowe należy zakwalifikować jako proste. Zaprojektowano posadowienie obiektu mostowego w warstwie IV podłoże skalne łupkowo piaskowcowe Ustrój nośny Ustrój nośny ramowy, żelbetowy, monolityczny z betonu C30/37, zbrojony stalą BSt500S. W planie obiekt jest ukształtowany pod kątem 80 o do potoku dopływ spod Góry Polana a w przekroju podłużnym stanowi odcinek prosty w spadku 1,00% w stronę Uścia Gorlickiego. Kąt ukosu podpór wynosi 80 o. Ściany przyczółków żelbetowe masywne, monolityczne zatopione w nasypie. Stopy fundamentowe posadowione bezpośrednio na gruncie poprzez warstwę wyrównawczą z betonu C12/15. Skrzydła równoległe do osi jezdni, zwieńczone monolityczną, żelbetową kapą chodnikową z ukształtowanymi gzymsami. Za przyczółkami znajdują się płyty przejściowe długości 4,50m, grubości 0,30m i w spadku podłużnym 10%. Pomost stanowi płyta żelbetowa o grubości min 0,65m i szerokości 11,70m, na której wyprofilowano spadki poprzeczne daszkowy 2% na jezdni i 3% na chodnikach. Całkowita długość ustroju niosącego wynosi 11,78 m, a szerokość całkowita 12,20 m. Na płycie projektuje się wykonanie monolitycznych, żelbetowych kap chodnikowych z betonu C30/ Hydroizolacja i odwodnienie Na płycie żelbetowej projektuje się hydroizolację z papy termozgrzewalnej mostowej o minimalnej grubości 0,5 cm. W celu umożliwienia grawitacyjnego spływu wód zaprojektowano daszkowy spadek poprzeczny jezdni 2% i spadek chodników 3%. Wody opadowe z obiektu mostowego zostaną odprowadzone powierzchniowo. Na izolacji płyty pomostu zastosowano również drenaż z geowłókniny. Elementy betonowe stykające się bezpośrednio z gruntem zostaną zabezpieczone powłokową warstwą izolacyjną na bazie roztworów bitumicznych Nawierzchnia na obiekcie Przyjęto następującą konstrukcję nawierzchni jezdni na obiekcie: 5,0cm - warstwa ścieralna z betonu asfaltowego AC11S 4,5cm - warstwa wiążąca z asfaltu twardolanego MA11W 0,5cm - izolacja ustroju nośnego F p r o j e k t Biuro Usług Inżynierskich Strona 10

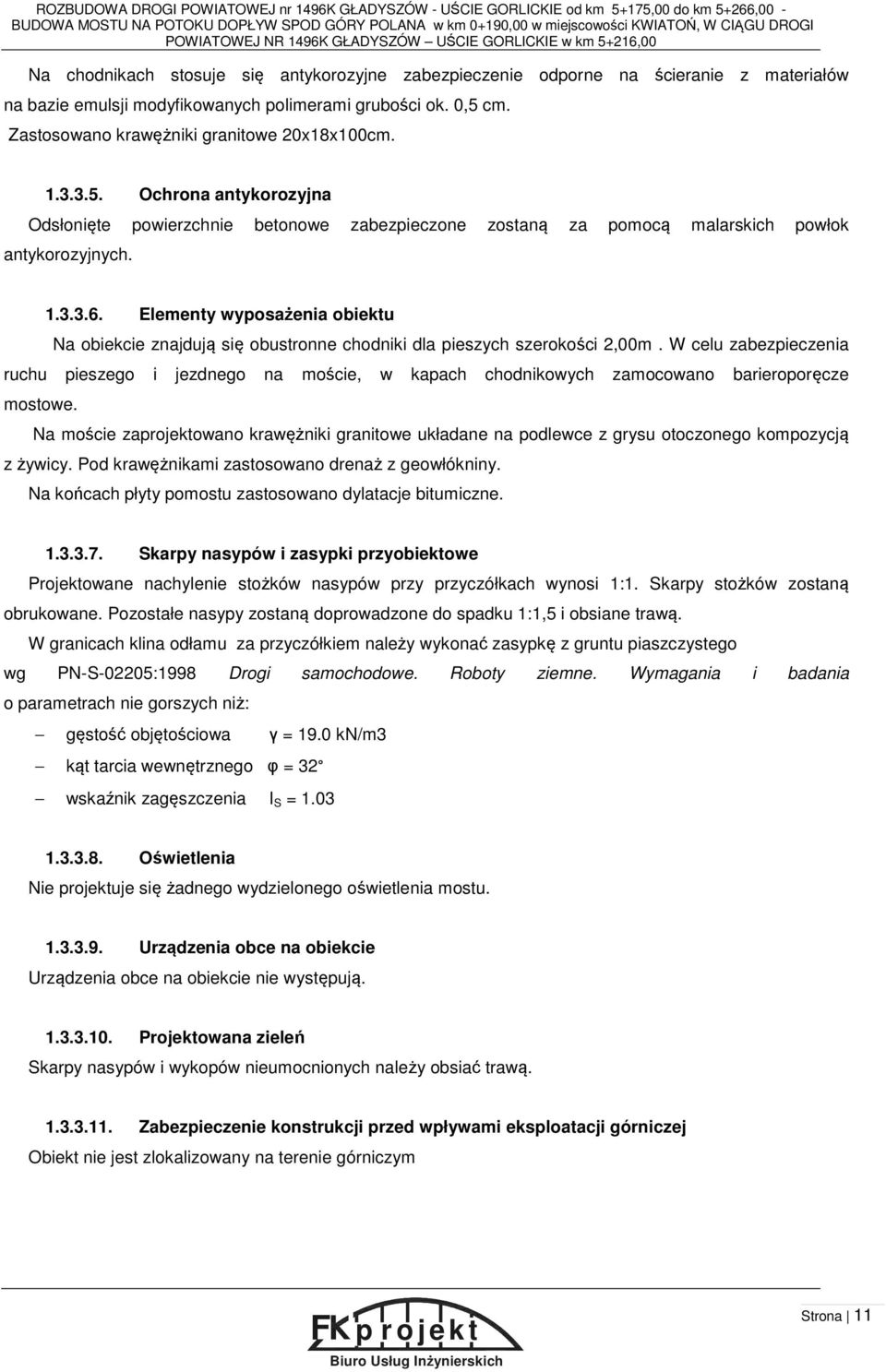

11 ROZBUDOWA DROGI POWIATOWEJ nr 1496K GŁADYSZÓW - UŚCIE GORLICKIE od km 5+175,00 do km 5+266,00 - BUDOWA MOSTU NA POTOKU DOPŁYW SPOD GÓRY POLANA w km 0+190,00 w miejscowości KWIATOŃ, W CIĄGU DROGI POWIATOWEJ NR 1496K GŁADYSZÓW UŚCIE GORLICKIE w km 5+216,00 Na chodnikach stosuje się antykorozyjne zabezpieczenie odporne na ścieranie z materiałów na bazie emulsji modyfikowanych polimerami grubości ok. 0,5 cm. Zastosowano krawężniki granitowe 20x18x100cm Ochrona antykorozyjna Odsłonięte powierzchnie betonowe zabezpieczone zostaną za pomocą malarskich powłok antykorozyjnych Elementy wyposażenia obiektu Na obiekcie znajdują się obustronne chodniki dla pieszych szerokości 2,00m. W celu zabezpieczenia ruchu pieszego i jezdnego na moście, w kapach chodnikowych zamocowano barieroporęcze mostowe. Na moście zaprojektowano krawężniki granitowe układane na podlewce z grysu otoczonego kompozycją z żywicy. Pod krawężnikami zastosowano drenaż z geowłókniny. Na końcach płyty pomostu zastosowano dylatacje bitumiczne Skarpy nasypów i zasypki przyobiektowe Projektowane nachylenie stożków nasypów przy przyczółkach wynosi 1:1. Skarpy stożków zostaną obrukowane. Pozostałe nasypy zostaną doprowadzone do spadku 1:1,5 i obsiane trawą. W granicach klina odłamu za przyczółkiem należy wykonać zasypkę z gruntu piaszczystego wg PN-S-02205:1998 Drogi samochodowe. Roboty ziemne. Wymagania i badania o parametrach nie gorszych niż: gęstość objętościowa γ = 19.0 kn/m3 kąt tarcia wewnętrznego φ = 32 wskaźnik zagęszczenia I S = Oświetlenia Nie projektuje się żadnego wydzielonego oświetlenia mostu Urządzenia obce na obiekcie Urządzenia obce na obiekcie nie występują Projektowana zieleń Skarpy nasypów i wykopów nieumocnionych należy obsiać trawą Zabezpieczenie konstrukcji przed wpływami eksploatacji górniczej Obiekt nie jest zlokalizowany na terenie górniczym F p r o j e k t Biuro Usług Inżynierskich Strona 11

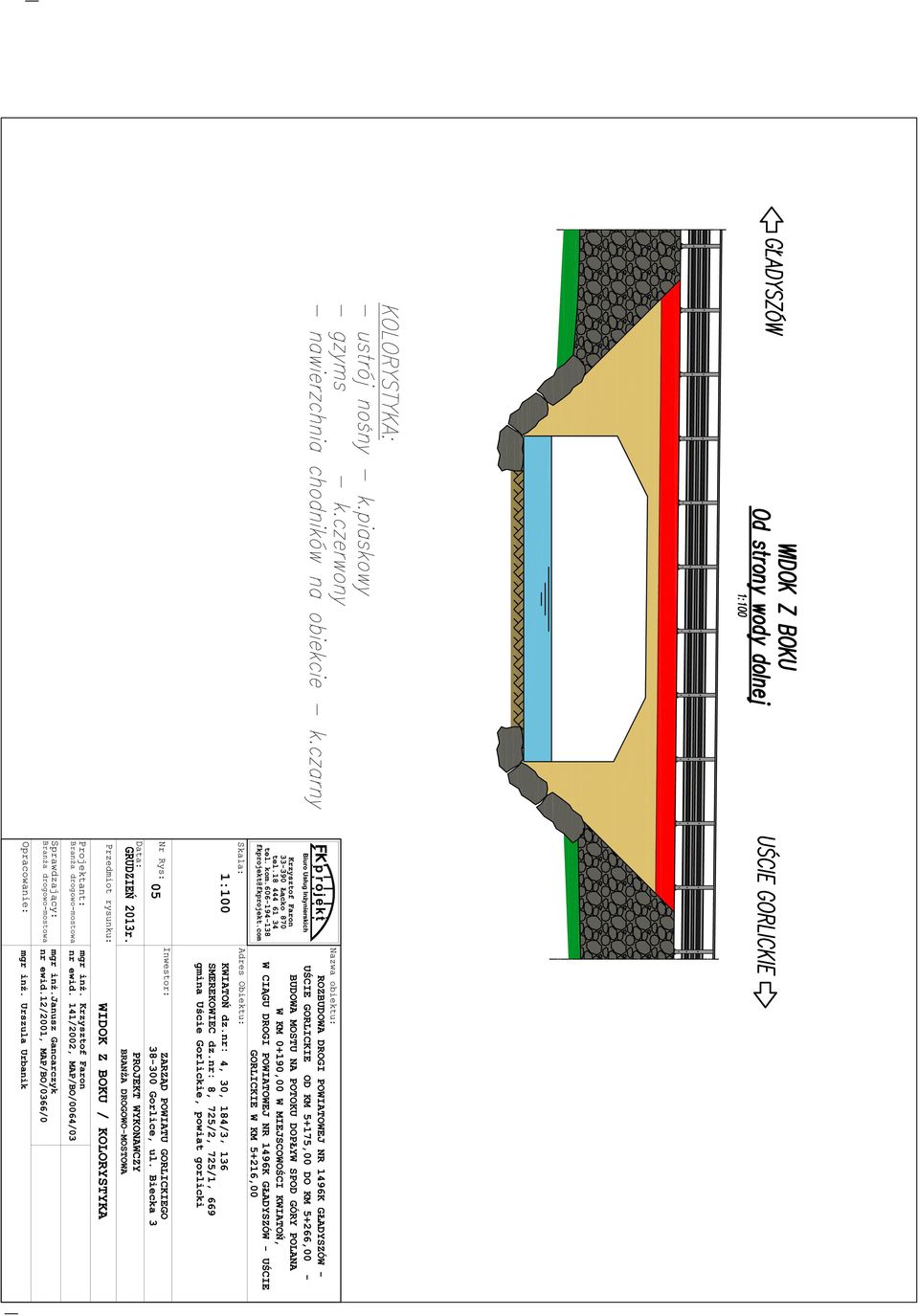

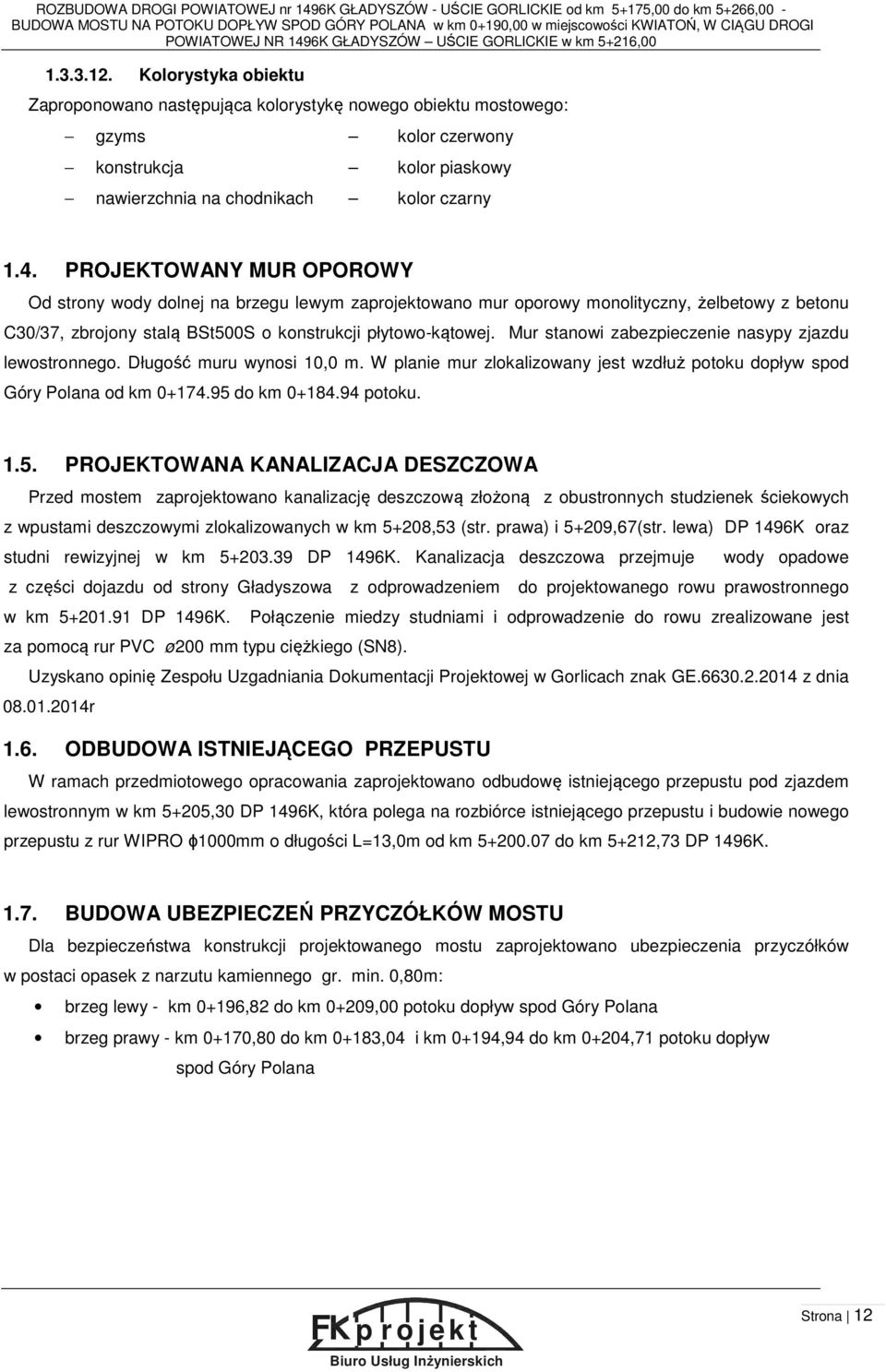

12 ROZBUDOWA DROGI POWIATOWEJ nr 1496K GŁADYSZÓW - UŚCIE GORLICKIE od km 5+175,00 do km 5+266,00 - BUDOWA MOSTU NA POTOKU DOPŁYW SPOD GÓRY POLANA w km 0+190,00 w miejscowości KWIATOŃ, W CIĄGU DROGI POWIATOWEJ NR 1496K GŁADYSZÓW UŚCIE GORLICKIE w km 5+216, Kolorystyka obiektu Zaproponowano następująca kolorystykę nowego obiektu mostowego: gzyms kolor czerwony konstrukcja kolor piaskowy nawierzchnia na chodnikach kolor czarny 1.4. PROJEKTOWANY MUR OPOROWY Od strony wody dolnej na brzegu lewym zaprojektowano mur oporowy monolityczny, żelbetowy z betonu C30/37, zbrojony stalą BSt500S o konstrukcji płytowo-kątowej. Mur stanowi zabezpieczenie nasypy zjazdu lewostronnego. Długość muru wynosi 10,0 m. W planie mur zlokalizowany jest wzdłuż potoku dopływ spod Góry Polana od km do km potoku PROJEKTOWANA KANALIZACJA DESZCZOWA Przed mostem zaprojektowano kanalizację deszczową złożoną z obustronnych studzienek ściekowych z wpustami deszczowymi zlokalizowanych w km 5+208,53 (str. prawa) i 5+209,67(str. lewa) DP 1496K oraz studni rewizyjnej w km DP 1496K. Kanalizacja deszczowa przejmuje wody opadowe z części dojazdu od strony Gładyszowa z odprowadzeniem do projektowanego rowu prawostronnego w km DP 1496K. Połączenie miedzy studniami i odprowadzenie do rowu zrealizowane jest za pomocą rur PVC ø200 mm typu ciężkiego (SN8). Uzyskano opinię Zespołu Uzgadniania Dokumentacji Projektowej w Gorlicach znak GE z dnia r 1.6. ODBUDOWA ISTNIEJĄCEGO PRZEPUSTU W ramach przedmiotowego opracowania zaprojektowano odbudowę istniejącego przepustu pod zjazdem lewostronnym w km 5+205,30 DP 1496K, która polega na rozbiórce istniejącego przepustu i budowie nowego przepustu z rur WIPRO ɸ1000mm o długości L=13,0m od km do km 5+212,73 DP 1496K BUDOWA UBEZPIECZEŃ PRZYCZÓŁKÓW MOSTU Dla bezpieczeństwa konstrukcji projektowanego mostu zaprojektowano ubezpieczenia przyczółków w postaci opasek z narzutu kamiennego gr. min. 0,80m: brzeg lewy - km 0+196,82 do km 0+209,00 potoku dopływ spod Góry Polana brzeg prawy - km 0+170,80 do km 0+183,04 i km 0+194,94 do km 0+204,71 potoku dopływ spod Góry Polana F p r o j e k t Biuro Usług Inżynierskich Strona 12

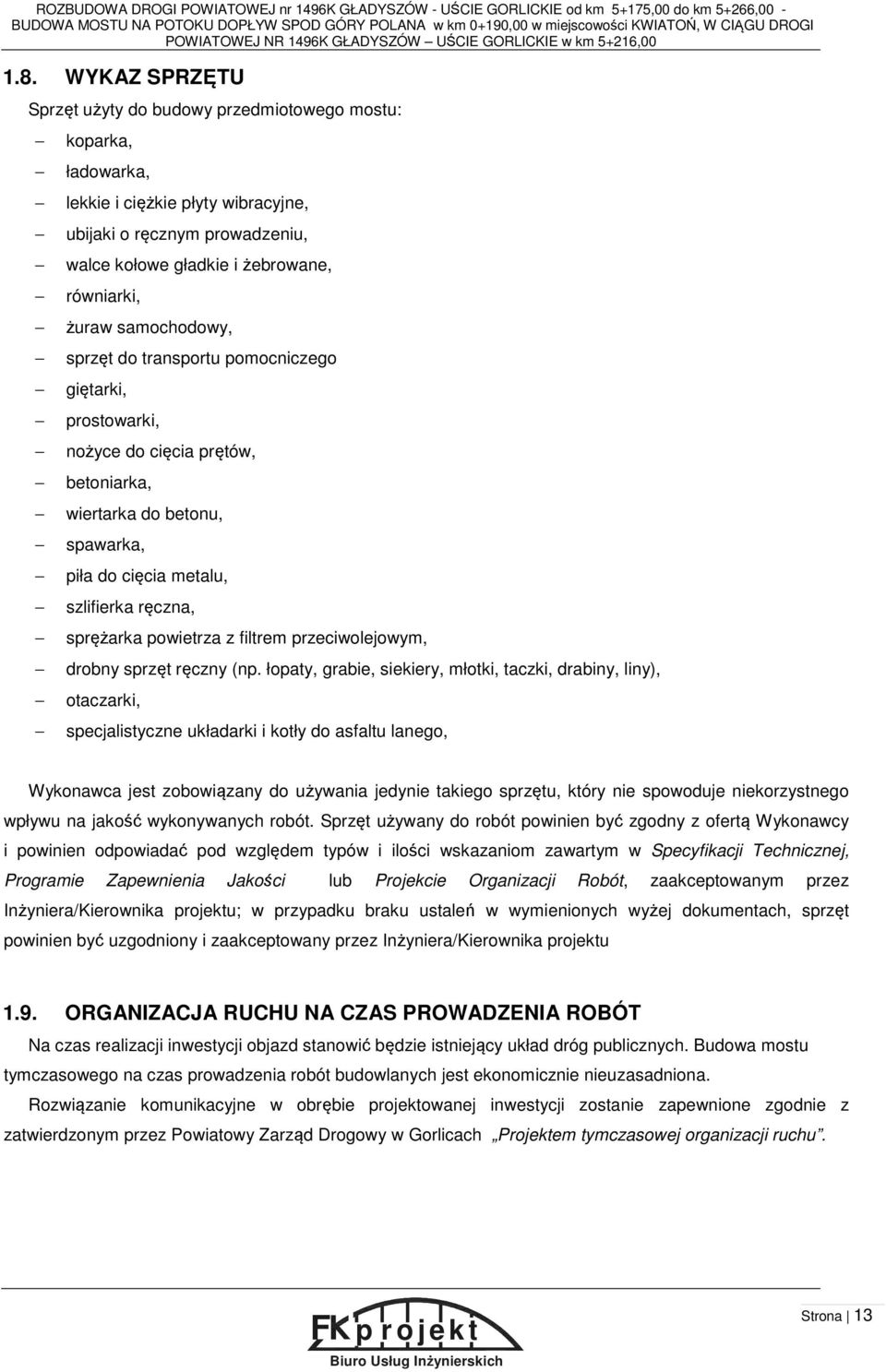

13 ROZBUDOWA DROGI POWIATOWEJ nr 1496K GŁADYSZÓW - UŚCIE GORLICKIE od km 5+175,00 do km 5+266,00 - BUDOWA MOSTU NA POTOKU DOPŁYW SPOD GÓRY POLANA w km 0+190,00 w miejscowości KWIATOŃ, W CIĄGU DROGI POWIATOWEJ NR 1496K GŁADYSZÓW UŚCIE GORLICKIE w km 5+216, WYKAZ SPRZĘTU Sprzęt użyty do budowy przedmiotowego mostu: koparka, ładowarka, lekkie i ciężkie płyty wibracyjne, ubijaki o ręcznym prowadzeniu, walce kołowe gładkie i żebrowane, równiarki, żuraw samochodowy, sprzęt do transportu pomocniczego giętarki, prostowarki, nożyce do cięcia prętów, betoniarka, wiertarka do betonu, spawarka, piła do cięcia metalu, szlifierka ręczna, sprężarka powietrza z filtrem przeciwolejowym, drobny sprzęt ręczny (np. łopaty, grabie, siekiery, młotki, taczki, drabiny, liny), otaczarki, specjalistyczne układarki i kotły do asfaltu lanego, Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt używany do robót powinien być zgodny z ofertą Wykonawcy i powinien odpowiadać pod względem typów i ilości wskazaniom zawartym w Specyfikacji Technicznej, Programie Zapewnienia Jakości lub Projekcie Organizacji Robót, zaakceptowanym przez Inżyniera/Kierownika projektu; w przypadku braku ustaleń w wymienionych wyżej dokumentach, sprzęt powinien być uzgodniony i zaakceptowany przez Inżyniera/Kierownika projektu 1.9. ORGANIZACJA RUCHU NA CZAS PROWADZENIA ROBÓT Na czas realizacji inwestycji objazd stanowić będzie istniejący układ dróg publicznych. Budowa mostu tymczasowego na czas prowadzenia robót budowlanych jest ekonomicznie nieuzasadniona. Rozwiązanie komunikacyjne w obrębie projektowanej inwestycji zostanie zapewnione zgodnie z zatwierdzonym przez Powiatowy Zarząd Drogowy w Gorlicach Projektem tymczasowej organizacji ruchu. F p r o j e k t Biuro Usług Inżynierskich Strona 13

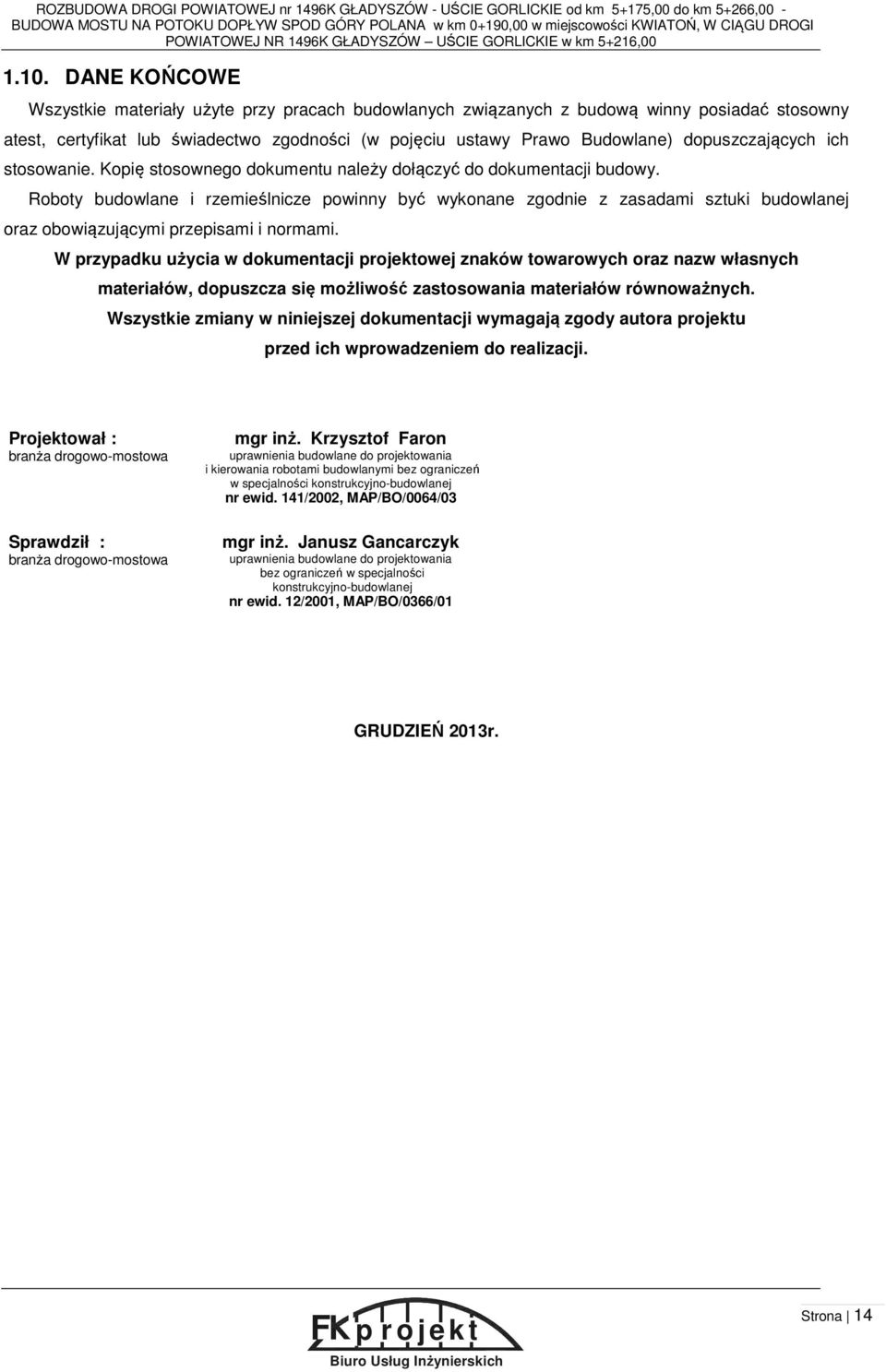

14 ROZBUDOWA DROGI POWIATOWEJ nr 1496K GŁADYSZÓW - UŚCIE GORLICKIE od km 5+175,00 do km 5+266,00 - BUDOWA MOSTU NA POTOKU DOPŁYW SPOD GÓRY POLANA w km 0+190,00 w miejscowości KWIATOŃ, W CIĄGU DROGI POWIATOWEJ NR 1496K GŁADYSZÓW UŚCIE GORLICKIE w km 5+216, DANE KOŃCOWE Wszystkie materiały użyte przy pracach budowlanych związanych z budową winny posiadać stosowny atest, certyfikat lub świadectwo zgodności (w pojęciu ustawy Prawo Budowlane) dopuszczających ich stosowanie. Kopię stosownego dokumentu należy dołączyć do dokumentacji budowy. Roboty budowlane i rzemieślnicze powinny być wykonane zgodnie z zasadami sztuki budowlanej oraz obowiązującymi przepisami i normami. W przypadku użycia w dokumentacji projektowej znaków towarowych oraz nazw własnych materiałów, dopuszcza się możliwość zastosowania materiałów równoważnych. Wszystkie zmiany w niniejszej dokumentacji wymagają zgody autora projektu przed ich wprowadzeniem do realizacji. Projektował : branża drogowo-mostowa Sprawdził : branża drogowo-mostowa mgr inż. Krzysztof Faron uprawnienia budowlane do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności konstrukcyjno-budowlanej nr ewid. 141/2002, MAP/BO/0064/03 mgr inż. Janusz Gancarczyk uprawnienia budowlane do projektowania bez ograniczeń w specjalności konstrukcyjno-budowlanej nr ewid. 12/2001, MAP/BO/0366/01 GRUDZIEŃ 2013r. F p r o j e k t Biuro Usług Inżynierskich Strona 14
