Materiał Standardowy; L50 Średnia szorstkość 1,0 mm. Minimalna grubość materiału 40 mm CE- numer certyfikatu 0036CPD

Transkrypt

1

2 System FumoLux 8.1. System Fumo-Lux systemowe rozwiązanie prefabrykowanych lekkich obudów kominowych jeremias Fumo-Lux, jest przeznaczenie zarówno do budowy kominów w modernizowanych budynkach, jak i obiektach nowopowstających. W skład systemu wchodzą gotowe do montażu lekkie moduły o 90-cio minutowej odporności ogniowe. Zaletą systemu jest łatwość montażu oraz wszechstronność zastosowań. W obudowie Fumo-Lux, może być instalowany jako wkład kominowy jeden z jednościennych systemów odprowadzania spalin Jeremias EW. W zależności od zastosowanego przewodu spalinowego komin może pracować zarówno w podciśnieniu jak i nadciśnieniu, z urządzeniami opalanymi gazem, olejem opałowym a po zainstalowaniu powłoki izolacyjnej, również z paliwami stałymi. Zakres zastosowania - jako obudowa sytemu odprowadzani spalin lub kanał wentylacyjny. Montaż wewnątrz obudowy FumoLux jednego z jednościennych systemów jeremias EW tworzy kompletny komin spalinowy o odporności ogniowej EI 90. W zależności od zainstalowanego w obudowie Fumo-Lux systemu Jeremias EW, może on pracować w podciśnieniu lub nadciśnieniu dochodzący do 5000 Pa i temperaturze pracy do 600 C, w trybie mokrym lub suchym np. otwarte kominki, piece kaflowe, piece piekarnicze, kotły na gaz i olej, nagrzewnice gazowe i olejowe, turbiny gazowe, zespoły HKW, agregaty prądotwórcze oraz kanały wentylacji grawitacyjnej lub wymuszonej. Klasyfikacja zgodnie z EN Tabela charakterystyk Przeznaczenie Użytkowanie Paliwo Jako lekka modułowa obudowa kanału kominowego o odporności ogniowej EI 90 z wewnętrznym wkładem kominowym Gaz, olej, drewno paliwo stałe Rodzaj połączenia Dopuszczone do nadciśnienia Temperatura pracy 600 C Odporny na pożar sadzy Obudowa klejona/wkład kielichowe Zależy od zastosowanego systemu EW Zależy od zastosowanego systemu EW Materiał Standardowy; L50 Średnia szorstkość 1,0 mm Minimalna grubość materiału 40 mm CE- numer certyfikatu 0036CPD Izolacja Opcjonalnie; CE- klasyfikacje System EW-KL T200-N1-W-V2-L50050-O00 T200-P1-W-V2-L50050-O00 System EW-KL z izolacją T400-N1-W-V2-L50050-O50 T600-P1-D-V2-L50050-O100 T600-H1-W-V2-L50050-O100 System EW-FUz izolacją T400-N1-W-V2-L50050-O50 System EW-LI T200-N1-W-V2-L50050-O00 T200-P1-W-V2-L50050-O00 Minimalna grubość materiału 40 mm CE- numer certyfikatu 0036CPD Izolacja Opcjonalnie; CE- klasyfikacje System EW-KL z izolacją T400-N1-D-V3-L50050-G50 T400-N1-W-V2-L50050-G50 System EW-FU z izolacją T400-N1-D-V3-L50050-G50 T400-N1-W-V2-L50050-G50

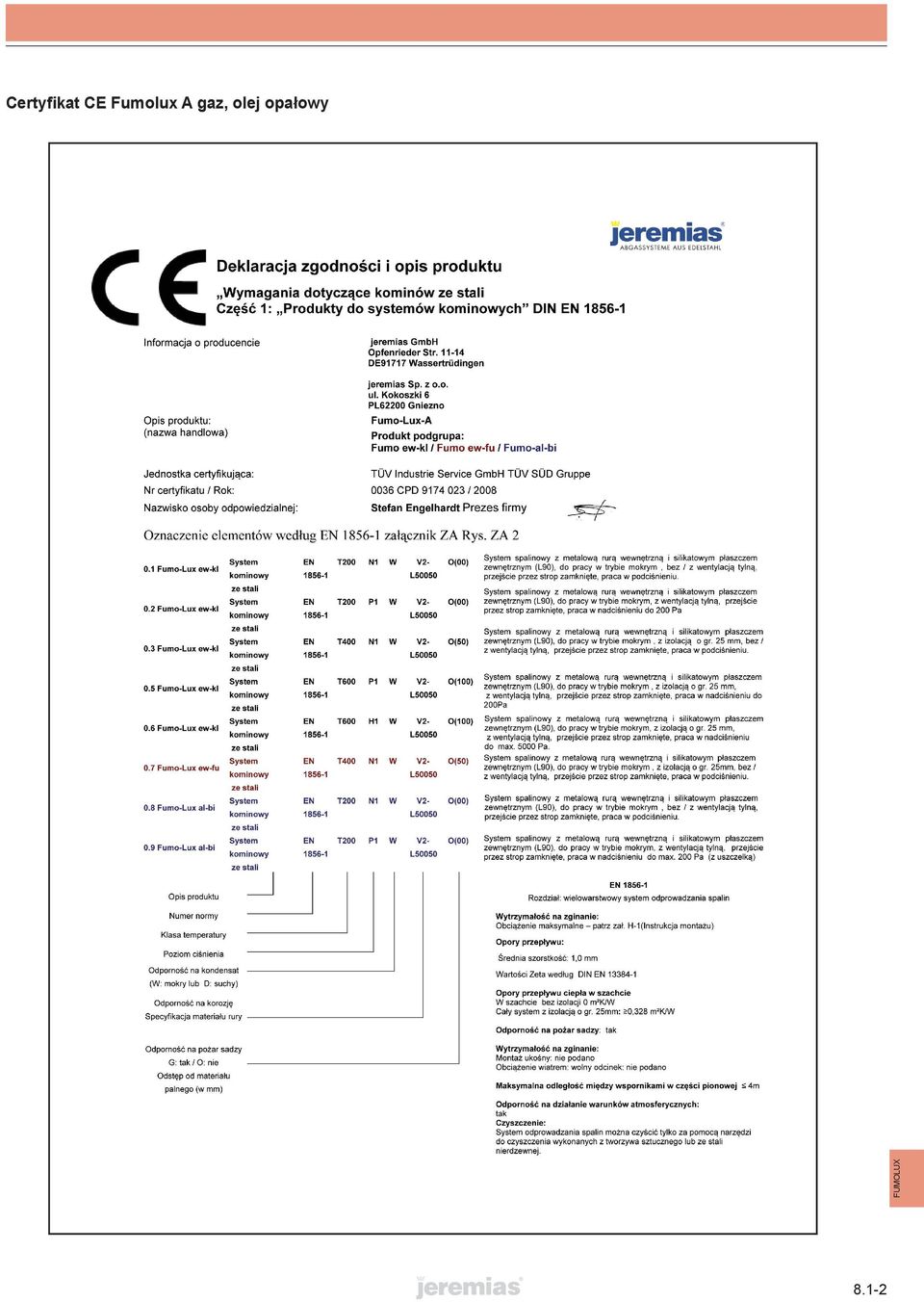

3 FUMOLUX Certyfikat CE Fumolux gaz, olej opałowy 8.1-2

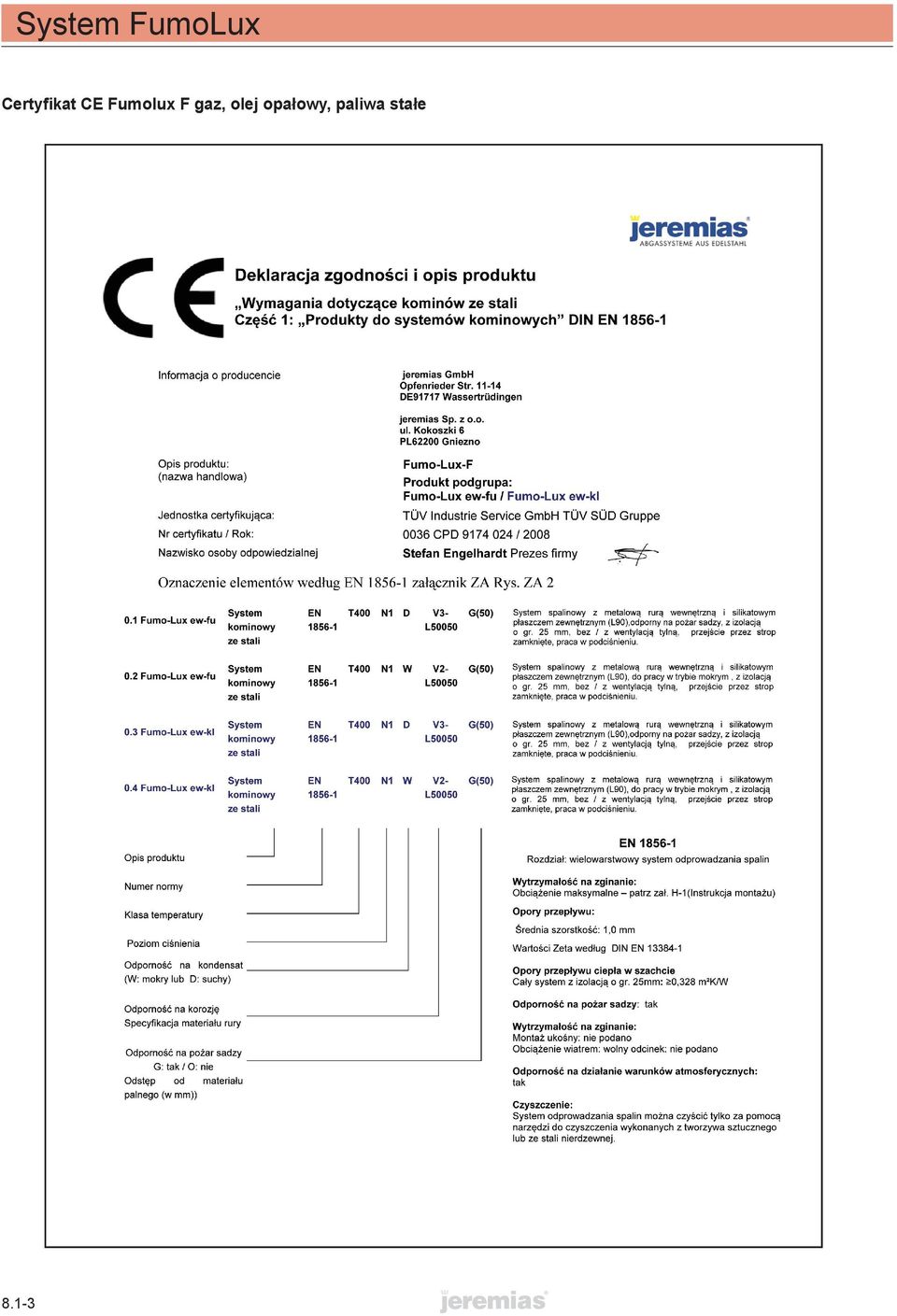

4 System FumoLux Certyfikat CE Fumolux F gaz, olej opałowy, paliwa stałe 8.1-3

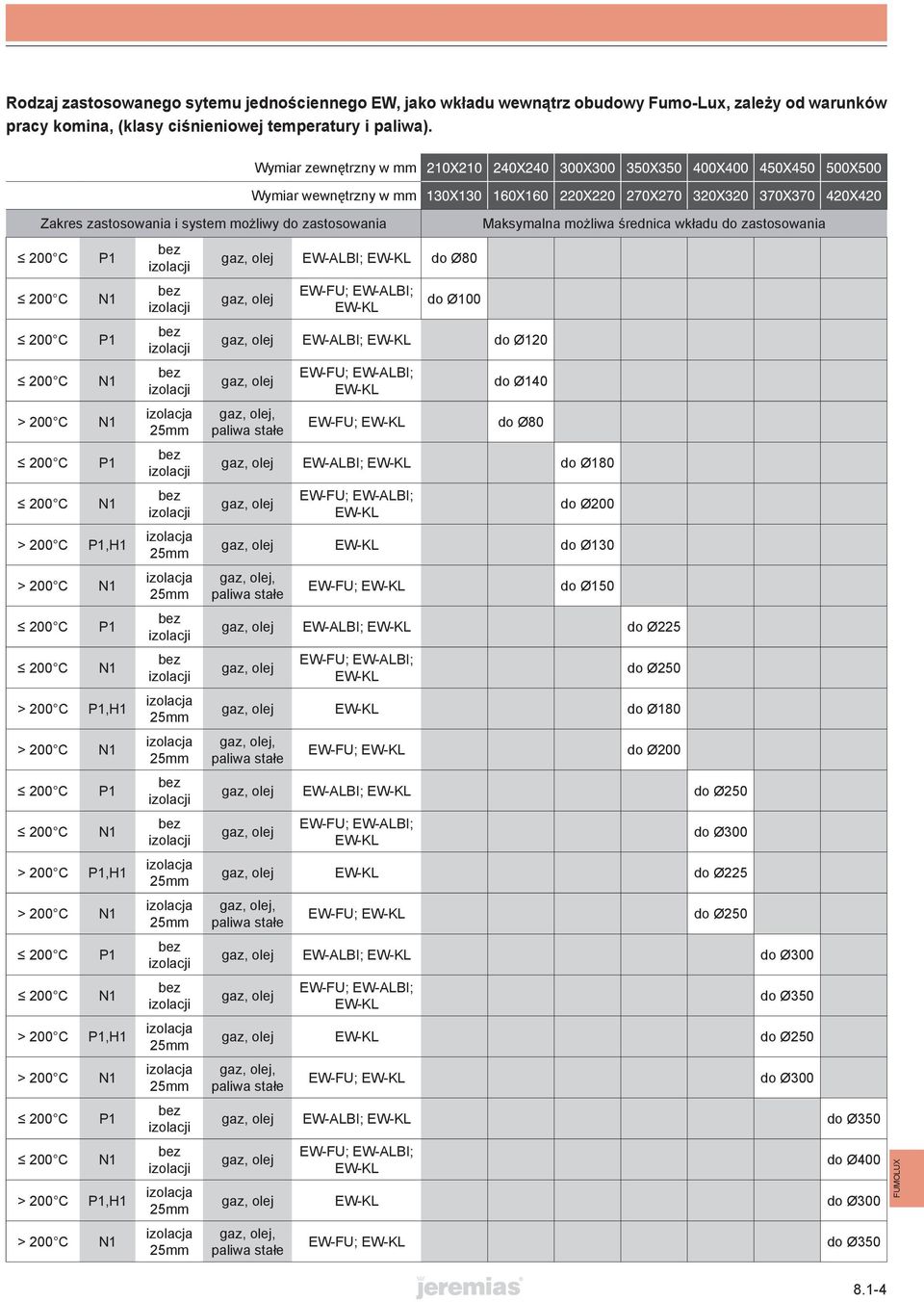

5 Rodzaj zastosowanego sytemu jednościennego EW, jako wkładu wewnątrz obudowy Fumo-Lux, zależy od warunków pracy komina, (klasy ciśnieniowej temperatury i paliwa). Wymiar zewnętrzny w mm Wymiar wewnętrzny w mm Zakres zastosowania i system możliwy do zastosowania P1 N1 P1 N1 > 200 C N1 P1 N1 > 200 C P1,H1 > 200 C N1 P1 N1 > 200 C P1,H1 > 200 C N1 P1 N1 > 200 C P1,H1 > 200 C N1 P1 N1 > 200 C P1,H1 > 200 C N1 P1 N1 > 200 C P1,H1 > 200 C N1 gaz, olej EW-LI; EW-KL do Ø80 gaz, olej EW-FU; EW-LI; EW-KL do Ø100 gaz, olej EW-LI; EW-KL do Ø120 gaz, olej gaz, olej, paliwa stałe EW-FU; EW-LI; EW-KL Maksymalna możliwa średnica wkładu do zastosowania do Ø140 EW-FU; EW-KL do Ø80 gaz, olej EW-LI; EW-KL do Ø180 gaz, olej EW-FU; EW-LI; EW-KL do Ø200 gaz, olej EW-KL do Ø130 gaz, olej, paliwa stałe EW-FU; EW-KL do Ø150 gaz, olej EW-LI; EW-KL do Ø225 gaz, olej EW-FU; EW-LI; EW-KL do Ø250 gaz, olej EW-KL do Ø180 gaz, olej, paliwa stałe EW-FU; EW-KL do Ø200 gaz, olej EW-LI; EW-KL do Ø250 gaz, olej EW-FU; EW-LI; EW-KL do Ø300 gaz, olej EW-KL do Ø225 gaz, olej, paliwa stałe EW-FU; EW-KL do Ø250 gaz, olej EW-LI; EW-KL do Ø300 gaz, olej EW-FU; EW-LI; EW-KL do Ø350 gaz, olej EW-KL do Ø250 gaz, olej, paliwa stałe EW-FU; EW-KL do Ø300 gaz, olej EW-LI; EW-KL do Ø350 gaz, olej EW-FU; EW-LI; EW-KL do Ø400 gaz, olej EW-KL do Ø300 gaz, olej, paliwa stałe EW-FU; EW-KL do Ø350 FUMOLUX 8.1-4

6 System FumoLux Przykład montażu System Fumo-Lux - montaż obudowy systemowej Fumo-Lux, należy rozpocząć od posadowienia obudowy komina z płytą podstawy, na uprzednio przygotowanym fundamencie (obudowę komina z płytą podstawy można również posadowić pośrednio na stropie, po wcześniejszym ustaleniu maksymalnej wartości jego obciążania). Na obudowie montuje się kolejno odcinki proste za pomocą kleju montażowego, kołki montażowe znajdujące się w miejscu styku elementów, mają zadanie dodatkowo wzajemnie je stabilizować. W obudowie w której będzie zainstalowany trójnik należy wyciąć otwór za pomocą piły lub wycinarki, średnicy o 60 minimetrów większej niż średnica króćca wyjścia trójnika. Zabieg ten jest konieczny w celu zaizolowania miejsca przejścia czopucha spalinowego przez ścianę obudowy Fumo-Lux oraz wykonania szczeliny dylatacyjnej. W wypadku konieczności wykonania odsadzek można skorzystać z kolan 15 lub 30. Komin należy przymocować do ściany budynku, w odstępach nie większych niż 4 m. za pomocą wsporników ściennych obudowy lub do stropów przy pomocy wsporników mocujących krokwiowych. W obudowie w zależności od warunków pracy komina, instaluje się jeden z jednościennych systemów EW jeremias (EW-FU, EW-LI, EW-KL) i w razie konieczności izoluje powłoką izolacyjną. Elementem wieńczącym obudowę jest płyta kotwiąca do podwyższenia komina, wykonana jako dwuścienny komin izolowany, ponad dachem budynku, izolację rury zamyka od góry zakończenie wylotu rury dwuściennej. Miejsce wyprowadzenia sytemu ponad dach należy uszczelnić za pomocą przejścia dachowego o nachyleniu w zależności od kąta nachylenia dachu

7 Wykaz elementów LP NR KTLOGOWY NZW ELEMENTU STRON 1 LUX.013 Obudowa komina zamknięta L-940 mm LUX.014 Obudowa komina zamknięta L-440 mm LUX.005 Obudowy komina z płytą podstawy L-940 mm LUX.013O Obudowa komina jednostronnie otwarta L-940 mm LUX.014O Obudowa komina jednostronnie otwarta L-440 mm LUX.016 Kolano LUX.017 Kolano LUX.009 Płyta podstawy (do zastosowania również jako podpora pośrednia) LUX.69 Klej (opakowanie 1 kg) LUX.055 Wspornik mocujący krokwiowy obudowy LUX.02 Wspornik ścienny obudowy LUX.DW91 Płyta kotwiąca do podwyższenia komina FU39 Powłoka izolacyjna FUMOLUX 8.1-6

8 System FumoLux LUX.013 Obudowa komina zamknięta L-940 mm NR KTLOGOWY NZW ELEMENTU LUX.013 Obudowa komina zamknięta L-940 mm waga (kg) 16,1 19,0 24,6 29,4 34,1 38,8 43,

9 NR KTLOGOWY NZW ELEMENTU LUX.014 Obudowa komina zamknięta L-440 mm waga (kg) 7,5 8,9 11,5 13,7 16,0 18,2 20,4 Obudowa komina zamknięta L-440 mm LUX.014 NR KTLOGOWY NZW ELEMENTU LUX.005 Obudowy komina z płytą podstawy L-920 mm C D waga (kg) 16,9 20,3 27,4 33,5 40,0 46,7 53,6 Obudowy komina z płytą podstawy L-920 mm LUX.005 FUMOLUX C D OE 8.1-8

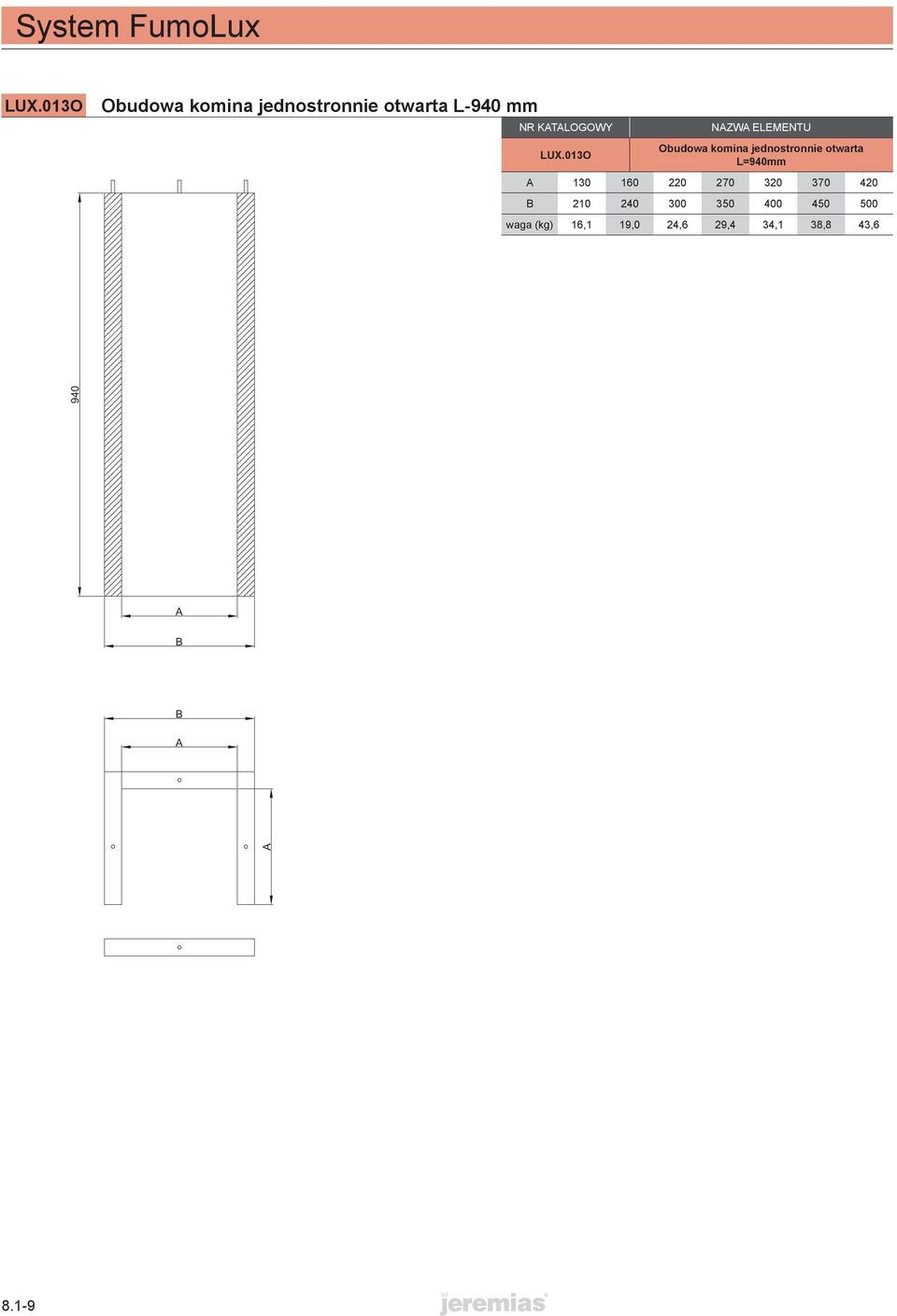

10 System FumoLux LUX.013O Obudowa komina jednostronnie otwarta L-940 mm NR KTLOGOWY LUX.013O NZW ELEMENTU Obudowa komina jednostronnie otwarta L=940mm waga (kg) 16,1 19,0 24,6 29,4 34,1 38,8 43,

11 NR KTLOGOWY NZW ELEMENTU LUX.014O Obudowa komina jednostronnie otwarta L-440 mm waga (kg) 7,5 8,9 11,5 13,7 16,0 18,2 20,4 Obudowa komina jednostronnie otwarta L-440 mm LUX.014O 440 NR KTLOGOWY NZW ELEMENTU LUX.016 Kolano waga (kg) 8,3 10,0 13,4 16,4 19,5 22,8 26,2 Kolano 15 LUX FUMOLUX

12 System FumoLux LUX.017 Kolano 30 NR KTLOGOWY NZW ELEMENTU LUX.017 Kolano waga (kg) 9,4 11,5 15,8 19,8 24,0 28,5 33, LUX Płyta podstawy (do zastosowania również jako podpora pośrednia) NR KTLOGOWY LUX.009 NZW ELEMENTU Płyta podstawy (do zastosowania również jako podpora pośrednia) waga (kg) 1,5 2,1 3,5 4,9 6,6 8,6 10,7 LUX.69 Klej (opakowanie 1 kg) NR KTLOGOWY NZW ELEMENTU LUX.69 Klej waga (kg) opakowanie - 1kg

13 NR KTLOGOWY NZW ELEMENTU LUX.055 Wspornik mocujący krokwiowy obudowy waga (kg) 2,5 2,6 2,8 2,9 3,1 3,3 3,4 Wspornik mocujący krokwiowy obudowy LUX.055 O O30x1,5 O35x35x2,0 NR KTLOGOWY NZW ELEMENTU LUX.02 Wspornik obudowy ścienny waga (kg) 0,91 1,02 1,25 1,45 1,64 1,83 2,02 Wspornik obudowy ścienny O8,5 LUX.02 FUMOLUX

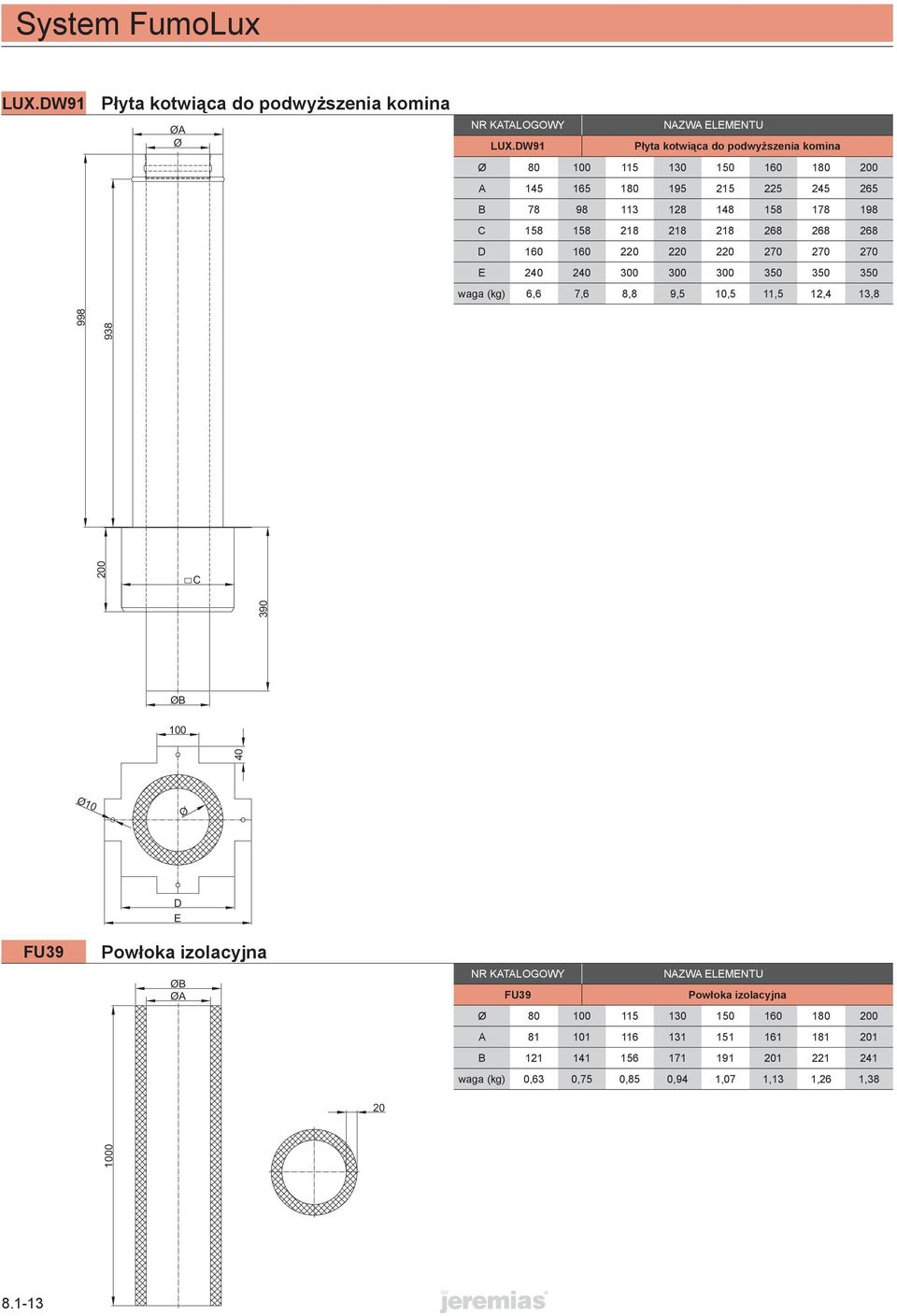

14 System FumoLux LUX.DW91 Płyta kotwiąca do podwyższenia komina O O NR KTLOGOWY NZW ELEMENTU LUX.DW91 Płyta kotwiąca do podwyższenia komina Ø C D E waga (kg) 6,6 7,6 8,8 9,5 10,5 11,5 12,4 13, C 390 O O10 O FU39 D E Powłoka izolacyjna O O NR KTLOGOWY NZW ELEMENTU FU39 Powłoka izolacyjna Ø waga (kg) 0,63 0,75 0,85 0,94 1,07 1,13 1,26 1,
