1 KARTA AUTORYZACYJNA PROJEKTU Tytuł projektu MODERNIZACJA LINII KOLEJOWEJ E 65 ODCINEK WARSZAWA GDYNIA Etap I w Polsce LCS IŁAWA Nr projektu Zamawiający FS 2004/PL/16/C/PT/ PKP Polskie Linie Kolejowe S.A. (PKP PLK S.A.) Warszawa ul. Targowa 74 Wykonawca KONSORCJUM Halcrow Group Ltd. Londyn W6 7BY, Vineyard House, 44 Brook Green Wielka Brytania Scott Wilson Ltd. Scott House, Basing View, Basingstoke, Hampshire, RG214JG Wielka Brytania Biuro Projektów Budownictwa Komunalnego S.A. ul. Jana Uphagena Gdańsk Wrzeszcz Lokalizacja projektu Kraj Polska Województwo Gmina Działki Warmińsko-mazurskie Iława Miasto Wg planu zagospodarowania Kod projektu Stadium Część projektu Od km do km PROJEKT ARCHITEKTONICZNO - BUDOWLANY Obiekty budowlane. Zespół projektowy Imię i Nazwisko Nr uprawnień Podpis Projektant mgr inŝ. Ryszard Zienkiewicz 0725/97/U Opracował Sprawdzający inŝ. Andrzej Adamski 0744/97/U Koordynator projektu mgr inŝ. Stanisław Witkowski 02/Kol/Gd/2004 1

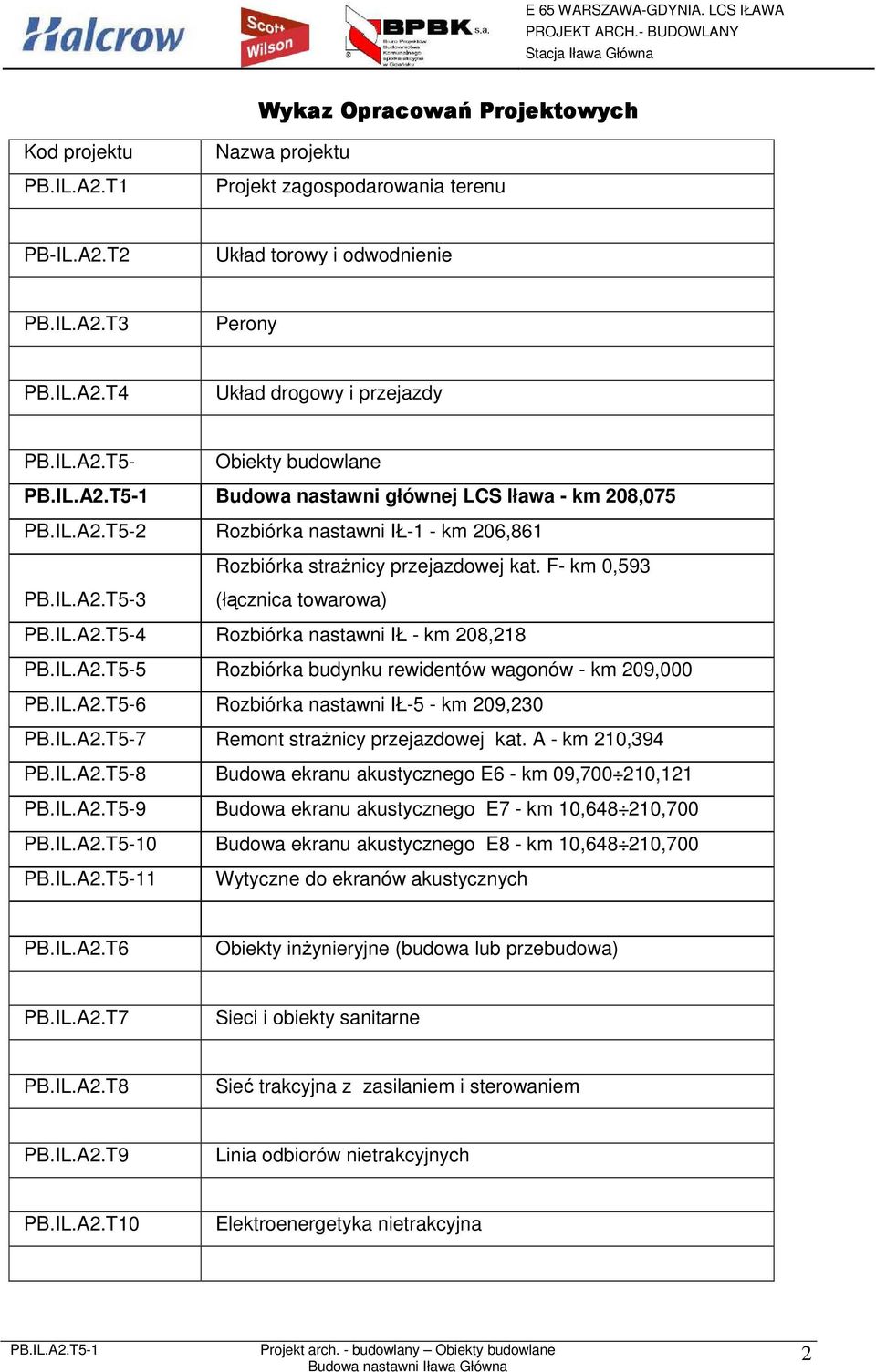

2 Wykaz Opracowań Projektowych Kod projektu PB.IL.A2.T1 Nazwa projektu Projekt zagospodarowania terenu PB-IL.A2.T2 Układ torowy i odwodnienie PB.IL.A2.T3 Perony PB.IL.A2.T4 Układ drogowy i przejazdy PB.IL.A2.T5- Obiekty budowlane Budowa nastawni głównej LCS Iława - km 208,075 PB.IL.A2.T5-2 Rozbiórka nastawni IŁ-1 - km 206,861 Rozbiórka straŝnicy przejazdowej kat. F- km 0,593 PB.IL.A2.T5-3 (łącznica towarowa) PB.IL.A2.T5-4 Rozbiórka nastawni IŁ - km 208,218 PB.IL.A2.T5-5 Rozbiórka budynku rewidentów wagonów - km 209,000 PB.IL.A2.T5-6 Rozbiórka nastawni IŁ-5 - km 209,230 PB.IL.A2.T5-7 Remont straŝnicy przejazdowej kat. A - km 210,394 PB.IL.A2.T5-8 Budowa ekranu akustycznego E6 - km 09, ,121 PB.IL.A2.T5-9 Budowa ekranu akustycznego E7 - km 10, ,700 0 Budowa ekranu akustycznego E8 - km 10, ,700 1 Wytyczne do ekranów akustycznych PB.IL.A2.T6 Obiekty inŝynieryjne (budowa lub przebudowa) PB.IL.A2.T7 Sieci i obiekty sanitarne PB.IL.A2.T8 Sieć trakcyjna z zasilaniem i sterowaniem PB.IL.A2.T9 Linia odbiorów nietrakcyjnych PB.IL.A2.T10 Elektroenergetyka nietrakcyjna 2

3 PB.IL.A2.T11 Sterowanie Ruchem Kolejowym PB.IL.A2.T12 Telekomunikacja PB.IL.A2.T13 Inwentaryzacja zieleni i gospodarka drzewostanem PB.IL.A2.T14 Informacja o BIOZ 3

4 I. OPIS TECHNICZNY 1. Podstawa opracowania - Projekt budowlany, teczka PB.IL.A2.T12 - Telekomunikacja 2. Zakres opracowania Niniejsza dokumentacja stanowi wyciąg z projektu budowlanego branŝy telekomu- nikacyjnej dla stacji Iława Główna i dotyczy zagospodarowania budynku LCS. 3. Zagospodarowanie budynku LCS Iława W pomieszczeniu teletechnicznym nr 10 projektuje się montaŝ następujących urządzeń : - centrala dyspozytorska cyfrowa z układem zasilającym i urządzeniami tele - tetransmisyjnymi - zestaw urządzeń zdalnego sterowania radiotelefonami (łączności pociągowej i drogowej) z przeniesionymi manipulatorami z likwidowanych nastawni w Zajączkowie Lubawskim, Rakowicach, Ząbrowie, Redakach i Suszu [urządzenie posiadające dopuszczenie UTK]. - zespół zasilania rezerwowego TVu wraz ze skrzynką przyłączeniową TVu - zestaw rozgłoszeniowy (nagłośnienie peronów stacji Iława 3 wzmacniacze 100W) z zespołem sterującym urządzeniami rozgłoszeniowymi zainstalowanymi w kontenerach TT na peronach w Zajączkowie Lubawskim, Rakowcach, Smolnikach, Iławie Miasto, Ząbrowie, Redakach i Suszu. - zegar sterujący z zasilaniem rezerwowym - centralka p. włamaniowa z włączonymi urządzeniami alarmu włamania zainsta - lowanymi w budynku LCS Iława oraz w kontenerach srk i TT zainstalowanych na szlaku LCS Iława. - urządzenia centrum sterowania informacją wizualną podróŝnych na peronach, w tunelu i w budynku stacyjnym - siłownia telekomunikacyjna. W pomieszczeniu nr 17 projektuje się instalację następujących urządzeń : - 2 pulpity centrali dyspozytorskiej - pulpit urządzeń zdalnego sterowania radiotelefonami [urządzenie posiadające dopuszczenie UTK]. - pulpit mikrofonowy 4

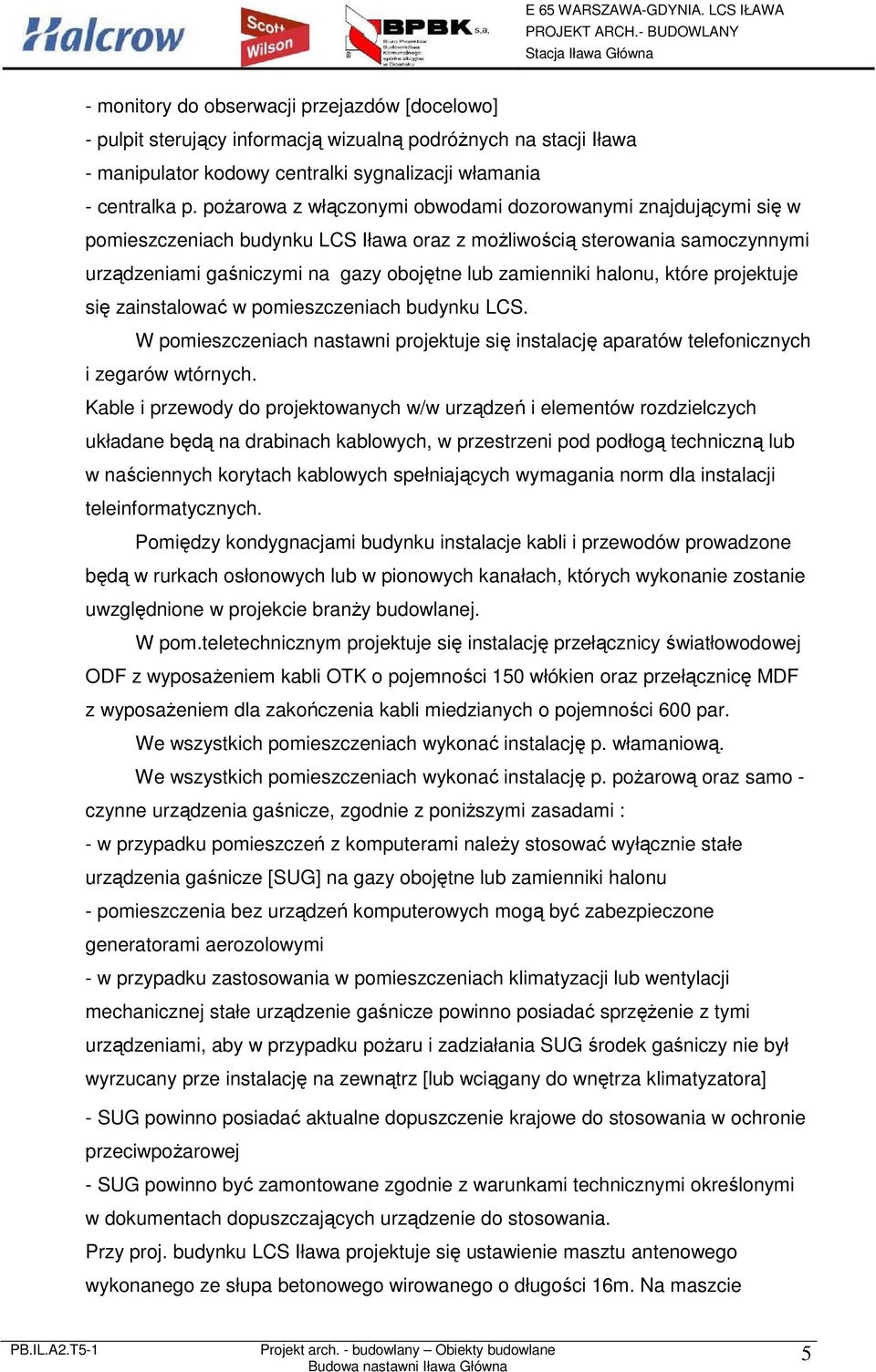

5 - monitory do obserwacji przejazdów [docelowo] - pulpit sterujący informacją wizualną podróŝnych na stacji Iława - manipulator kodowy centralki sygnalizacji włamania - centralka p. poŝarowa z włączonymi obwodami dozorowanymi znajdującymi się w pomieszczeniach budynku LCS Iława oraz z moŝliwością sterowania samoczynnymi urządzeniami gaśniczymi na gazy obojętne lub zamienniki halonu, które projektuje się zainstalować w pomieszczeniach budynku LCS. W pomieszczeniach nastawni projektuje się instalację aparatów telefonicznych i zegarów wtórnych. Kable i przewody do projektowanych w/w urządzeń i elementów rozdzielczych układane będą na drabinach kablowych, w przestrzeni pod podłogą techniczną lub w naściennych korytach kablowych spełniających wymagania norm dla instalacji teleinformatycznych. Pomiędzy kondygnacjami budynku instalacje kabli i przewodów prowadzone będą w rurkach osłonowych lub w pionowych kanałach, których wykonanie zostanie uwzględnione w projekcie branŝy budowlanej. W pom.teletechnicznym projektuje się instalację przełącznicy światłowodowej ODF z wyposaŝeniem kabli OTK o pojemności 150 włókien oraz przełącznicę MDF z wyposaŝeniem dla zakończenia kabli miedzianych o pojemności 600 par. We wszystkich pomieszczeniach wykonać instalację p. włamaniową. We wszystkich pomieszczeniach wykonać instalację p. poŝarową oraz samo - czynne urządzenia gaśnicze, zgodnie z poniŝszymi zasadami : - w przypadku pomieszczeń z komputerami naleŝy stosować wyłącznie stałe urządzenia gaśnicze [SUG] na gazy obojętne lub zamienniki halonu - pomieszczenia bez urządzeń komputerowych mogą być zabezpieczone generatorami aerozolowymi - w przypadku zastosowania w pomieszczeniach klimatyzacji lub wentylacji mechanicznej stałe urządzenie gaśnicze powinno posiadać sprzęŝenie z tymi urządzeniami, aby w przypadku poŝaru i zadziałania SUG środek gaśniczy nie był wyrzucany prze instalację na zewnątrz [lub wciągany do wnętrza klimatyzatora] - SUG powinno posiadać aktualne dopuszczenie krajowe do stosowania w ochronie przeciwpoŝarowej - SUG powinno być zamontowane zgodnie z warunkami technicznymi określonymi w dokumentach dopuszczających urządzenie do stosowania. Przy proj. budynku LCS Iława projektuje się ustawienie masztu antenowego wykonanego ze słupa betonowego wirowanego o długości 16m. Na maszcie 5

6 projektuje się instalację 6 anten do projektowanych radiotelefonów - stacji bazowych sieci radiołączności w paśmie 150 MHz, które zostaną zainstalowane w budynku LCS Iława w miejsce likwidowanych radiotelefonów w nastawni Ił. Opracował mgr inŝ. Ryszard Zienkiewicz 6

7 II Część rysunkowa Rys nr 1. Rozmieszczenie urządzeń teletechnicznych w budynku LCS 7

8 II. ZAŁĄCZNIKI 1. Oświadczenie o kompletności opracowania OŚWIADCZENIE Na podstawie art. 20. ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (tekst jednolity Dz. U. z 2006 r. Nr 156 poz. 1118, z późniejszymi zmianami); projektant i sprawdzający projektu architektoniczno budowlanego: Modernizacja linii kolejowej E 65 odcinek Warszawa Gdynia, Etap I w Polsce LCS Iława od km 206,300 do km 210,700 Obiekty budowlane. Budowa nastawni głównej LCS Iława - km 208,075 kod projektu: w branŝy teletechnicznej: oświadczają, iŝ projekt został wykonany zgodnie z obowiązującymi polskimi normami i zasadami wiedzy technicznej i jest kompletny z punktu widzenia celu, któremu ma słuŝyć. PROJEKTANT mgr inŝ. Ryszard Zienkiewicz upr. Nr 0725/97/U SPRAWDZAJĄCY inŝ. Andrzej Adamski upr. nr 0744/97/U Kopie uprawnień i zaświadczeń o przynaleŝności do Okręgowej Izby InŜynierów Budownictwa zamieszczone są w Projekcie zagospodarowania terenu kod dokumentacji: PB.IL.A2.T1 8
