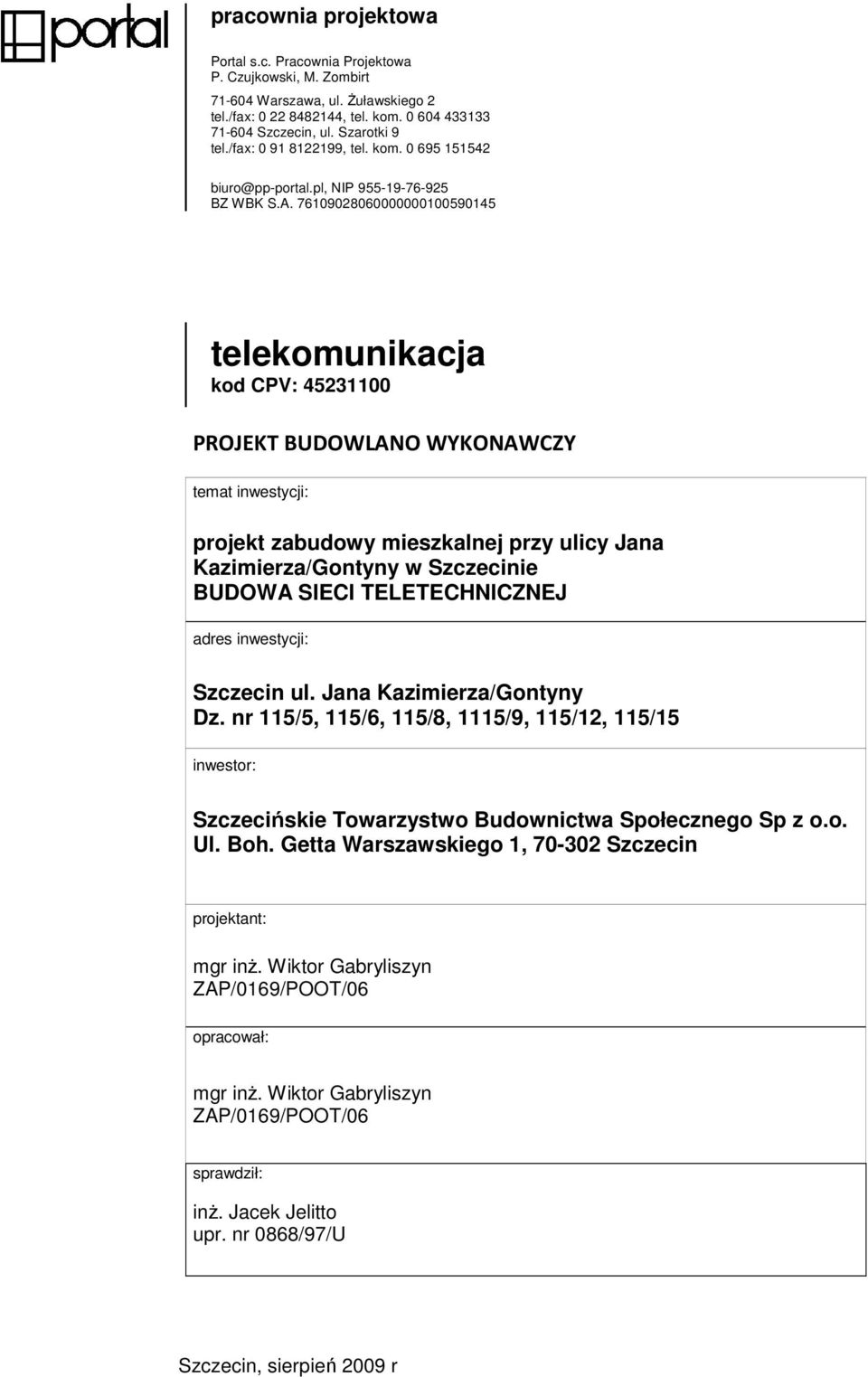

1 pracownia projektowa Portal s.c. Pracownia Projektowa P. Czujkowski, M. Zombirt Warszawa, ul. śuławskiego 2 tel./fax: , tel. kom Szczecin, ul. Szarotki 9 tel./fax: , tel. kom biuro@pp-portal.pl, NIP BZ WBK S.A telekomunikacja kod CPV: PROJEKT BUDOWLANO WYKONAWCZY temat inwestycji: projekt zabudowy mieszkalnej przy ulicy Jana Kazimierza/Gontyny w Szczecinie BUDOWA SIECI TELETECHNICZNEJ adres inwestycji: Szczecin ul. Jana Kazimierza/Gontyny Dz. nr 115/5, 115/6, 115/8, 1115/9, 115/12, 115/15 inwestor: Szczecińskie Towarzystwo Budownictwa Społecznego Sp z o.o. Ul. Boh. Getta Warszawskiego 1, Szczecin projektant: mgr inŝ. Wiktor Gabryliszyn ZAP/0169/POOT/06 opracował: mgr inŝ. Wiktor Gabryliszyn ZAP/0169/POOT/06 sprawdził: inŝ. Jacek Jelitto upr. nr 0868/97/U Szczecin, sierpień 2009 r

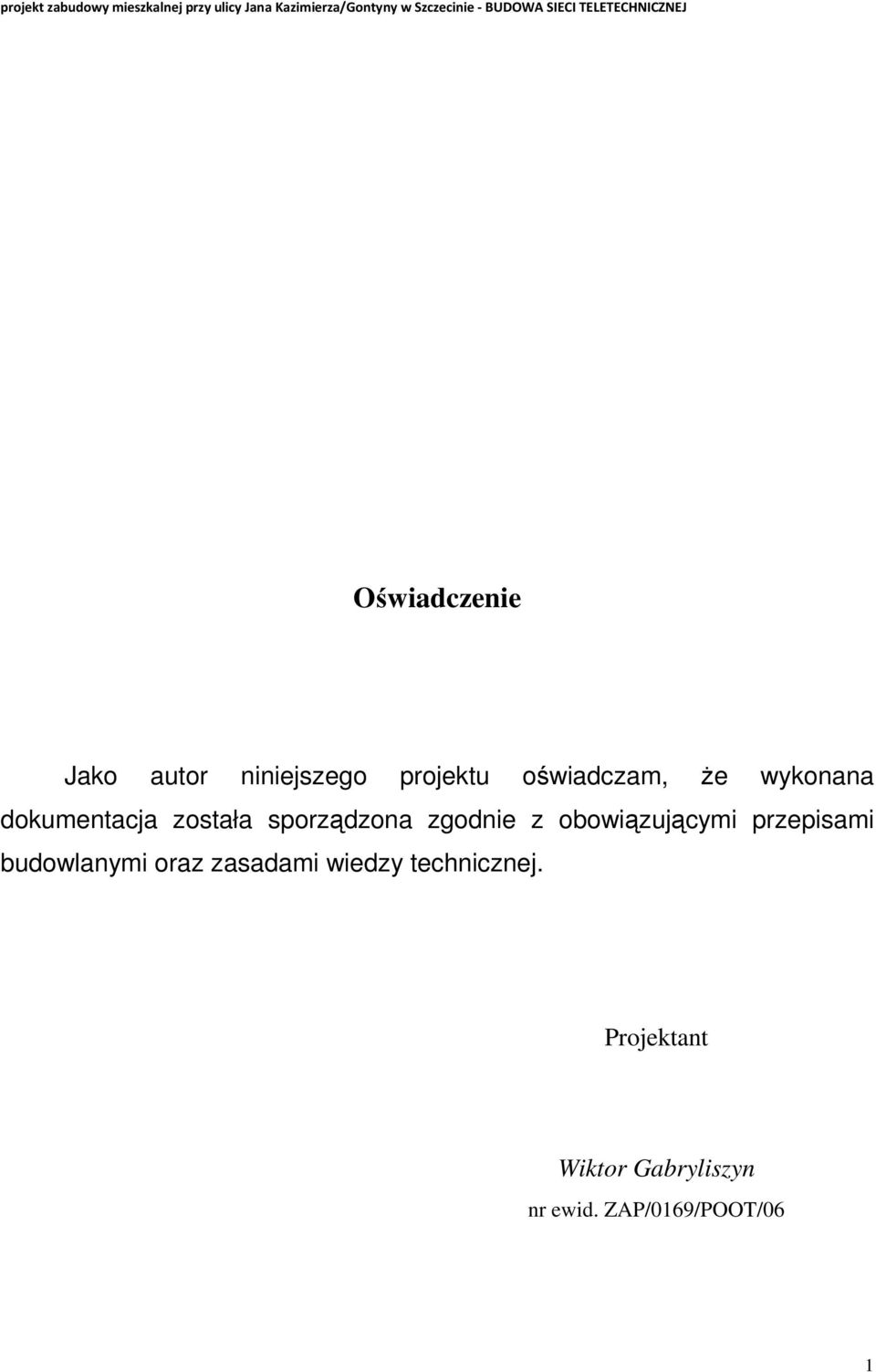

2 projekt zabudowy mieszkalnej przy ulicy Jana Kazimierza/Gontyny w Szczecinie - BUDOWA SIECI TELETECHNICZNEJ Oświadczenie Jako autor niniejszego projektu oświadczam, Ŝe wykonana dokumentacja została sporządzona zgodnie z obowiązującymi przepisami budowlanymi oraz zasadami wiedzy technicznej. Projektant Wiktor Gabryliszyn nr ewid. ZAP/0169/POOT/06 1

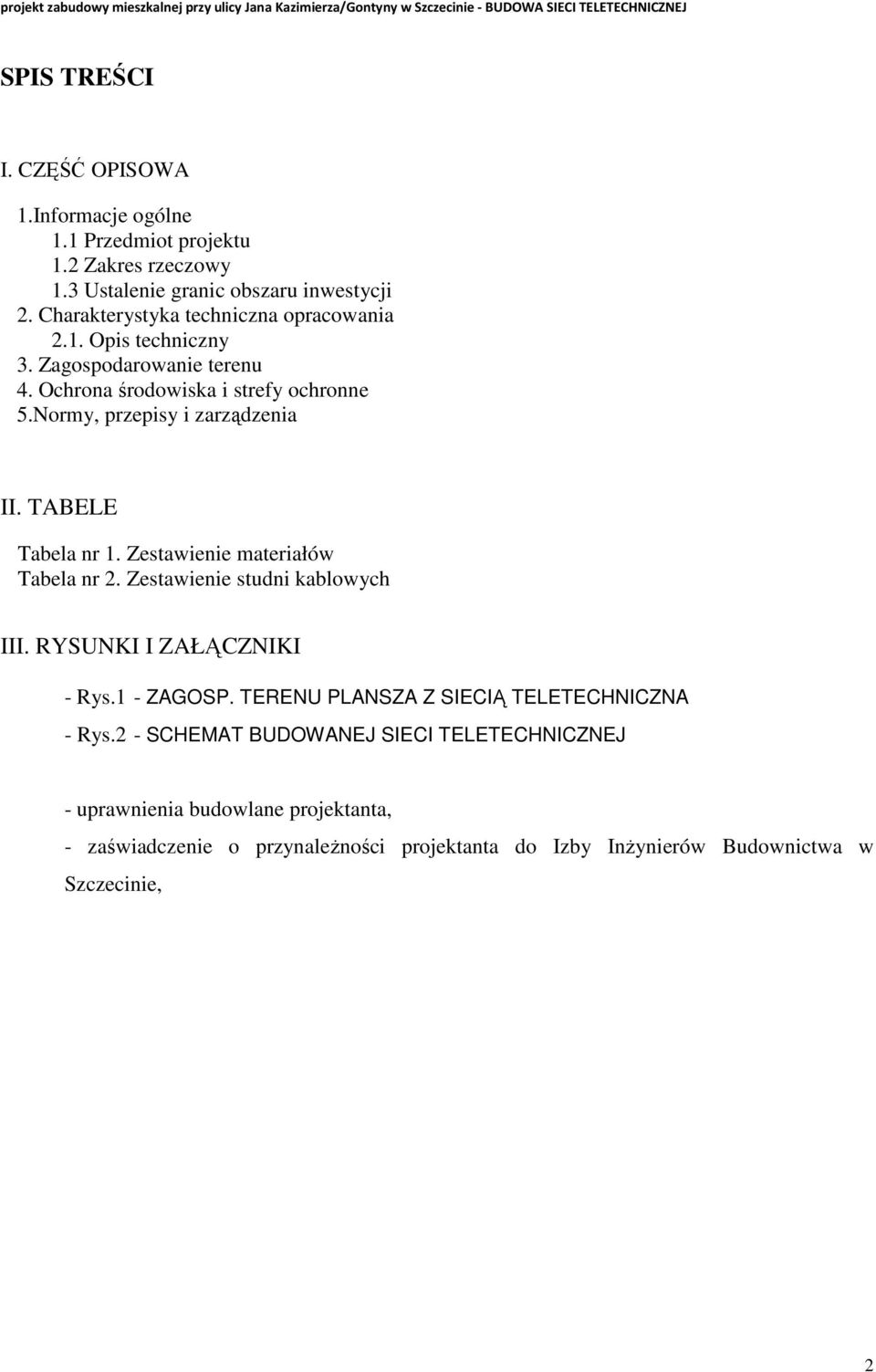

3 projekt zabudowy mieszkalnej przy ulicy Jana Kazimierza/Gontyny w Szczecinie - BUDOWA SIECI TELETECHNICZNEJ SPIS TREŚCI I. CZĘŚĆ OPISOWA 1.Informacje ogólne 1.1 Przedmiot projektu 1.2 Zakres rzeczowy 1.3 Ustalenie granic obszaru inwestycji 2. Charakterystyka techniczna opracowania 2.1. Opis techniczny 3. Zagospodarowanie terenu 4. Ochrona środowiska i strefy ochronne 5.Normy, przepisy i zarządzenia II. TABELE Tabela nr 1. Zestawienie materiałów Tabela nr 2. Zestawienie studni kablowych III. RYSUNKI I ZAŁĄCZNIKI - Rys.1 - ZAGOSP. TERENU PLANSZA Z SIECIĄ TELETECHNICZNA - Rys.2 - SCHEMAT BUDOWANEJ SIECI TELETECHNICZNEJ - uprawnienia budowlane projektanta, - zaświadczenie o przynaleŝności projektanta do Izby InŜynierów Budownictwa w Szczecinie, 2

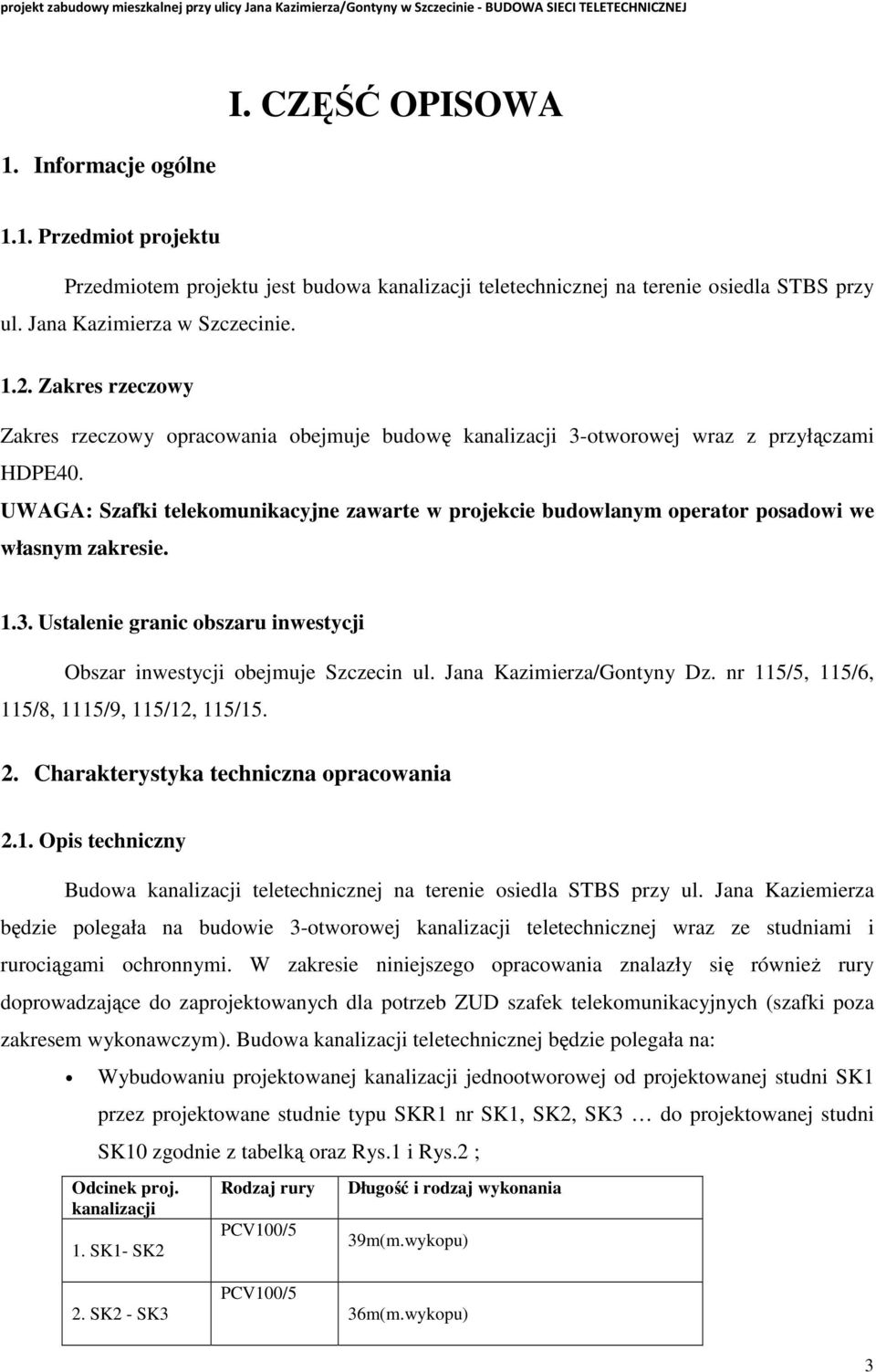

4 projekt zabudowy mieszkalnej przy ulicy Jana Kazimierza/Gontyny w Szczecinie - BUDOWA SIECI TELETECHNICZNEJ 1. Informacje ogólne I. CZĘŚĆ OPISOWA 1.1. Przedmiot projektu Przedmiotem projektu jest budowa kanalizacji teletechnicznej na terenie osiedla STBS przy ul. Jana Kazimierza w Szczecinie Zakres rzeczowy Zakres rzeczowy opracowania obejmuje budowę kanalizacji 3-otworowej wraz z przyłączami HDPE40. UWAGA: Szafki telekomunikacyjne zawarte w projekcie budowlanym operator posadowi we własnym zakresie Ustalenie granic obszaru inwestycji Obszar inwestycji obejmuje Szczecin ul. Jana Kazimierza/Gontyny Dz. nr 115/5, 115/6, 115/8, 1115/9, 115/12, 115/ Charakterystyka techniczna opracowania 2.1. Opis techniczny Budowa kanalizacji teletechnicznej na terenie osiedla STBS przy ul. Jana Kaziemierza będzie polegała na budowie 3-otworowej kanalizacji teletechnicznej wraz ze studniami i rurociągami ochronnymi. W zakresie niniejszego opracowania znalazły się równieŝ rury doprowadzające do zaprojektowanych dla potrzeb ZUD szafek telekomunikacyjnych (szafki poza zakresem wykonawczym). Budowa kanalizacji teletechnicznej będzie polegała na: Wybudowaniu projektowanej kanalizacji jednootworowej od projektowanej studni SK1 przez projektowane studnie typu SKR1 nr SK1, SK2, SK3 do projektowanej studni SK10 zgodnie z tabelką oraz Rys.1 i Rys.2 ; Odcinek proj. kanalizacji 1. SK1- SK2 Rodzaj rury Długość i rodzaj wykonania 39m(m.wykopu) 2. SK2 - SK3 36m(m.wykopu) 3

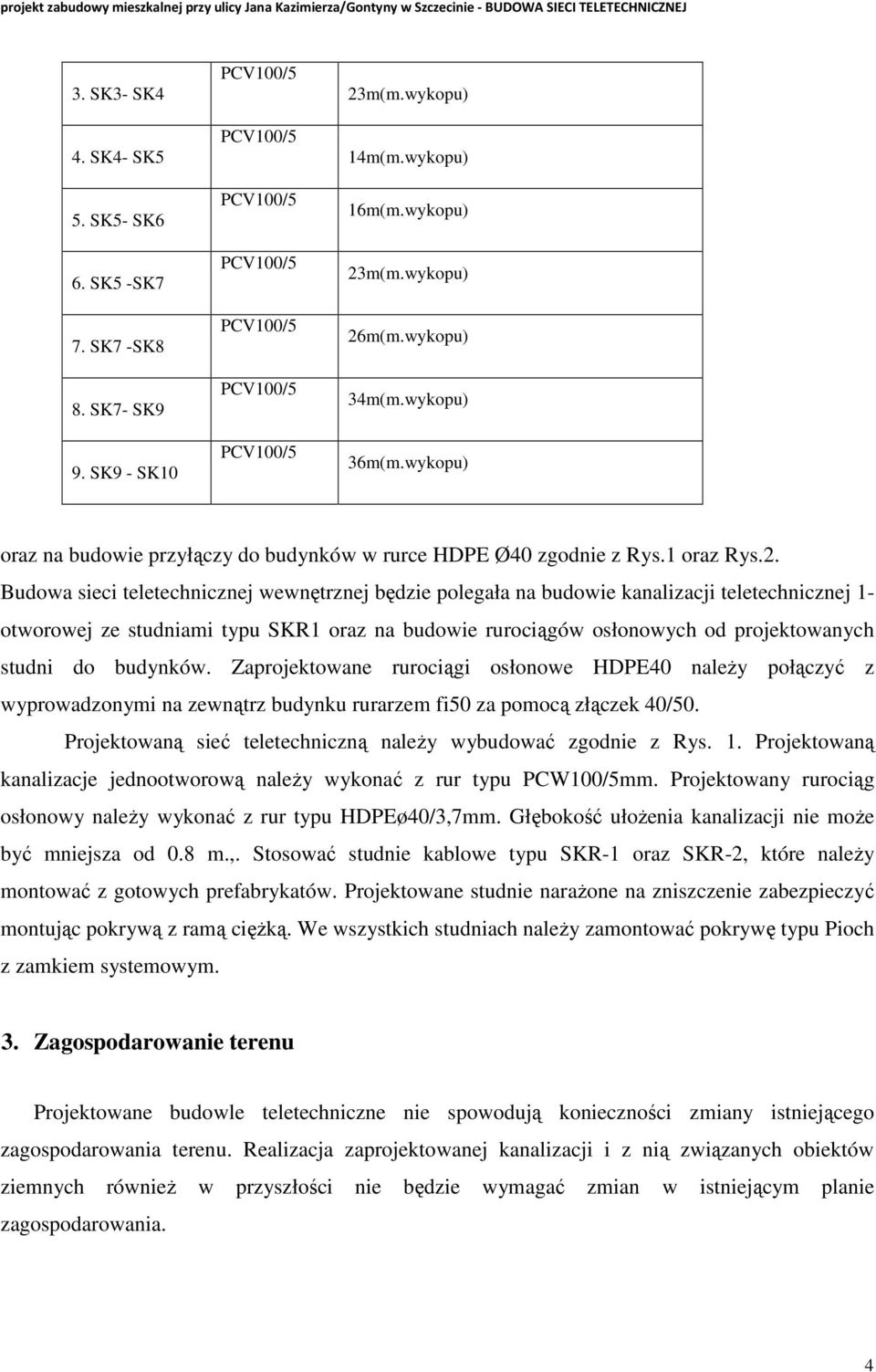

5 projekt zabudowy mieszkalnej przy ulicy Jana Kazimierza/Gontyny w Szczecinie - BUDOWA SIECI TELETECHNICZNEJ 3. SK3- SK4 4. SK4- SK5 5. SK5- SK6 6. SK5 -SK7 7. SK7 -SK8 8. SK7- SK9 9. SK9 - SK10 23m(m.wykopu) 14m(m.wykopu) 16m(m.wykopu) 23m(m.wykopu) 26m(m.wykopu) 34m(m.wykopu) 36m(m.wykopu) oraz na budowie przyłączy do budynków w rurce HDPE Ø40 zgodnie z Rys.1 oraz Rys.2. Budowa sieci teletechnicznej wewnętrznej będzie polegała na budowie kanalizacji teletechnicznej 1- otworowej ze studniami typu SKR1 oraz na budowie rurociągów osłonowych od projektowanych studni do budynków. Zaprojektowane rurociągi osłonowe HDPE40 naleŝy połączyć z wyprowadzonymi na zewnątrz budynku rurarzem fi50 za pomocą złączek 40/50. Projektowaną sieć teletechniczną naleŝy wybudować zgodnie z Rys. 1. Projektowaną kanalizacje jednootworową naleŝy wykonać z rur typu PCW100/5mm. Projektowany rurociąg osłonowy naleŝy wykonać z rur typu HDPEø40/3,7mm. Głębokość ułoŝenia kanalizacji nie moŝe być mniejsza od 0.8 m.,. Stosować studnie kablowe typu SKR-1 oraz SKR-2, które naleŝy montować z gotowych prefabrykatów. Projektowane studnie naraŝone na zniszczenie zabezpieczyć montując pokrywą z ramą cięŝką. We wszystkich studniach naleŝy zamontować pokrywę typu Pioch z zamkiem systemowym. 3. Zagospodarowanie terenu Projektowane budowle teletechniczne nie spowodują konieczności zmiany istniejącego zagospodarowania terenu. Realizacja zaprojektowanej kanalizacji i z nią związanych obiektów ziemnych równieŝ w przyszłości nie będzie wymagać zmian w istniejącym planie zagospodarowania. 4

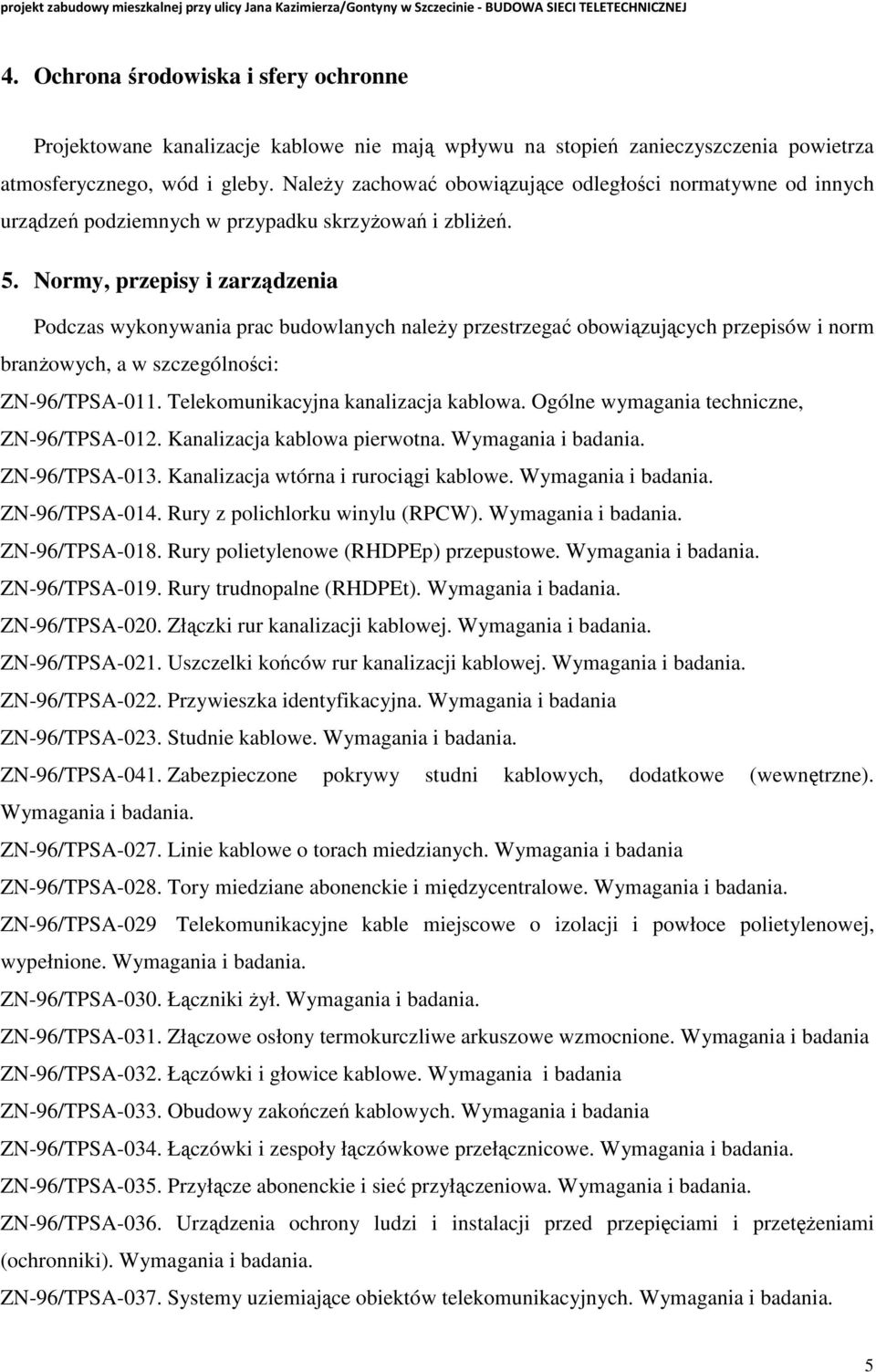

6 projekt zabudowy mieszkalnej przy ulicy Jana Kazimierza/Gontyny w Szczecinie - BUDOWA SIECI TELETECHNICZNEJ 4. Ochrona środowiska i sfery ochronne Projektowane kanalizacje kablowe nie mają wpływu na stopień zanieczyszczenia powietrza atmosferycznego, wód i gleby. NaleŜy zachować obowiązujące odległości normatywne od innych urządzeń podziemnych w przypadku skrzyŝowań i zbliŝeń. 5. Normy, przepisy i zarządzenia Podczas wykonywania prac budowlanych naleŝy przestrzegać obowiązujących przepisów i norm branŝowych, a w szczególności: ZN-96/TPSA-011. Telekomunikacyjna kanalizacja kablowa. Ogólne wymagania techniczne, ZN-96/TPSA-012. Kanalizacja kablowa pierwotna. Wymagania i badania. ZN-96/TPSA-013. Kanalizacja wtórna i rurociągi kablowe. Wymagania i badania. ZN-96/TPSA-014. Rury z polichlorku winylu (RPCW). Wymagania i badania. ZN-96/TPSA-018. Rury polietylenowe (RHDPEp) przepustowe. Wymagania i badania. ZN-96/TPSA-019. Rury trudnopalne (RHDPEt). Wymagania i badania. ZN-96/TPSA-020. Złączki rur kanalizacji kablowej. Wymagania i badania. ZN-96/TPSA-021. Uszczelki końców rur kanalizacji kablowej. Wymagania i badania. ZN-96/TPSA-022. Przywieszka identyfikacyjna. Wymagania i badania ZN-96/TPSA-023. Studnie kablowe. Wymagania i badania. ZN-96/TPSA-041. Zabezpieczone pokrywy studni kablowych, dodatkowe (wewnętrzne). Wymagania i badania. ZN-96/TPSA-027. Linie kablowe o torach miedzianych. Wymagania i badania ZN-96/TPSA-028. Tory miedziane abonenckie i międzycentralowe. Wymagania i badania. ZN-96/TPSA-029 Telekomunikacyjne kable miejscowe o izolacji i powłoce polietylenowej, wypełnione. Wymagania i badania. ZN-96/TPSA-030. Łączniki Ŝył. Wymagania i badania. ZN-96/TPSA-031. Złączowe osłony termokurczliwe arkuszowe wzmocnione. Wymagania i badania ZN-96/TPSA-032. Łączówki i głowice kablowe. Wymagania i badania ZN-96/TPSA-033. Obudowy zakończeń kablowych. Wymagania i badania ZN-96/TPSA-034. Łączówki i zespoły łączówkowe przełącznicowe. Wymagania i badania. ZN-96/TPSA-035. Przyłącze abonenckie i sieć przyłączeniowa. Wymagania i badania. ZN-96/TPSA-036. Urządzenia ochrony ludzi i instalacji przed przepięciami i przetęŝeniami (ochronniki). Wymagania i badania. ZN-96/TPSA-037. Systemy uziemiające obiektów telekomunikacyjnych. Wymagania i badania. 5

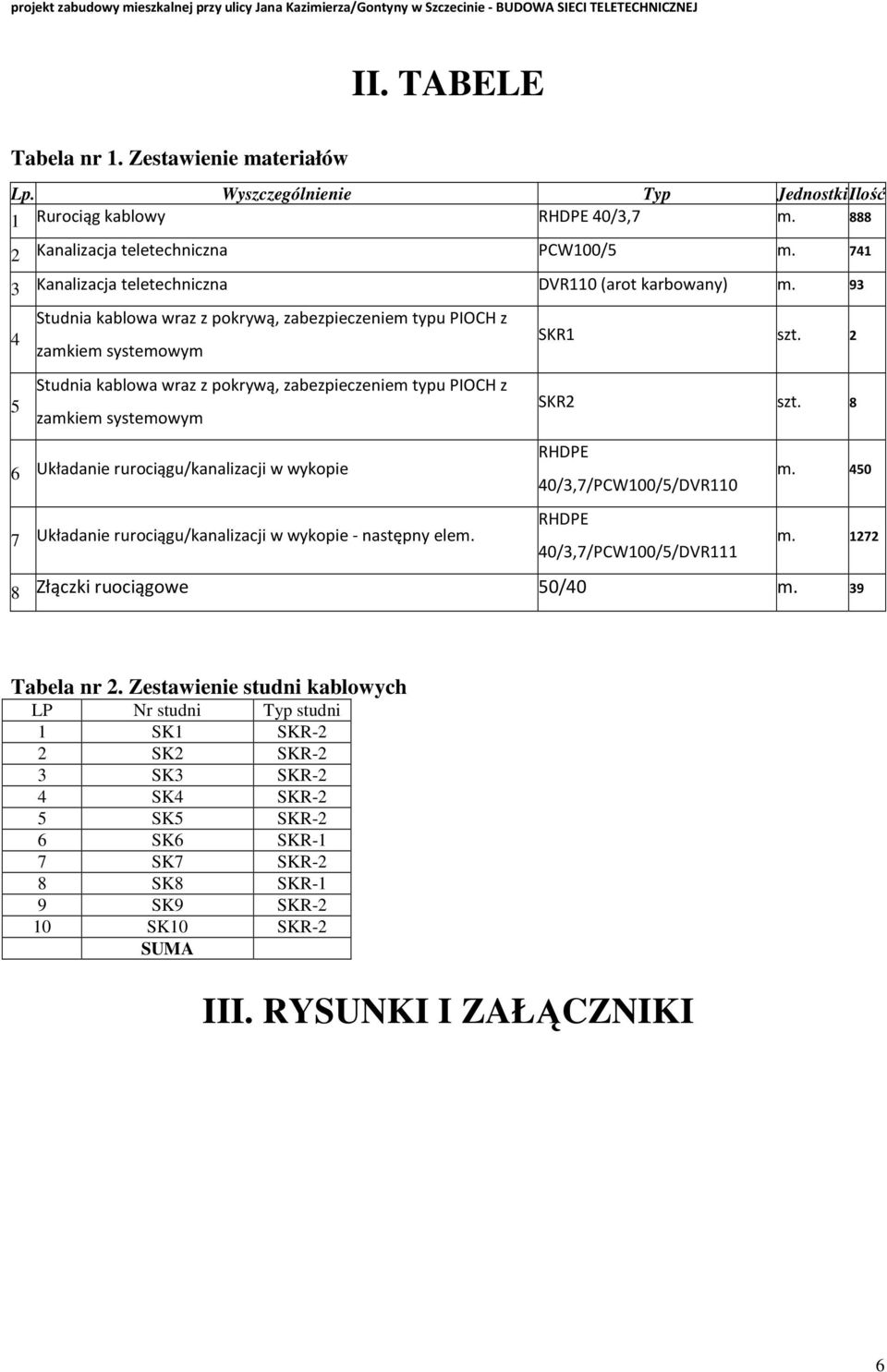

7 projekt zabudowy mieszkalnej przy ulicy Jana Kazimierza/Gontyny w Szczecinie - BUDOWA SIECI TELETECHNICZNEJ II. TABELE Tabela nr 1. Zestawienie materiałów Lp. Wyszczególnienie Typ Jednostki Ilość 1 Rurociąg kablowy RHDPE 40/3,7 m Kanalizacja teletechniczna PCW100/5 m Kanalizacja teletechniczna DVR110 (arot karbowany) m Studnia kablowa wraz z pokrywą, zabezpieczeniem typu PIOCH z zamkiem systemowym Studnia kablowa wraz z pokrywą, zabezpieczeniem typu PIOCH z zamkiem systemowym 6 Układanie rurociągu/kanalizacji w wykopie 7 Układanie rurociągu/kanalizacji w wykopie - następny elem. SKR1 szt. 2 SKR2 szt. 8 RHDPE 40/3,7/PCW100/5/DVR110 RHDPE 40/3,7/PCW100/5/DVR111 m. 450 m Złączki ruociągowe 50/40 m. 39 Tabela nr 2. Zestawienie studni kablowych LP Nr studni Typ studni 1 SK1 SKR-2 2 SK2 SKR-2 3 SK3 SKR-2 4 SK4 SKR-2 5 SK5 SKR-2 6 SK6 SKR-1 7 SK7 SKR-2 8 SK8 SKR-1 9 SK9 SKR-2 10 SK10 SKR-2 SUMA III. RYSUNKI I ZAŁĄCZNIKI 6
