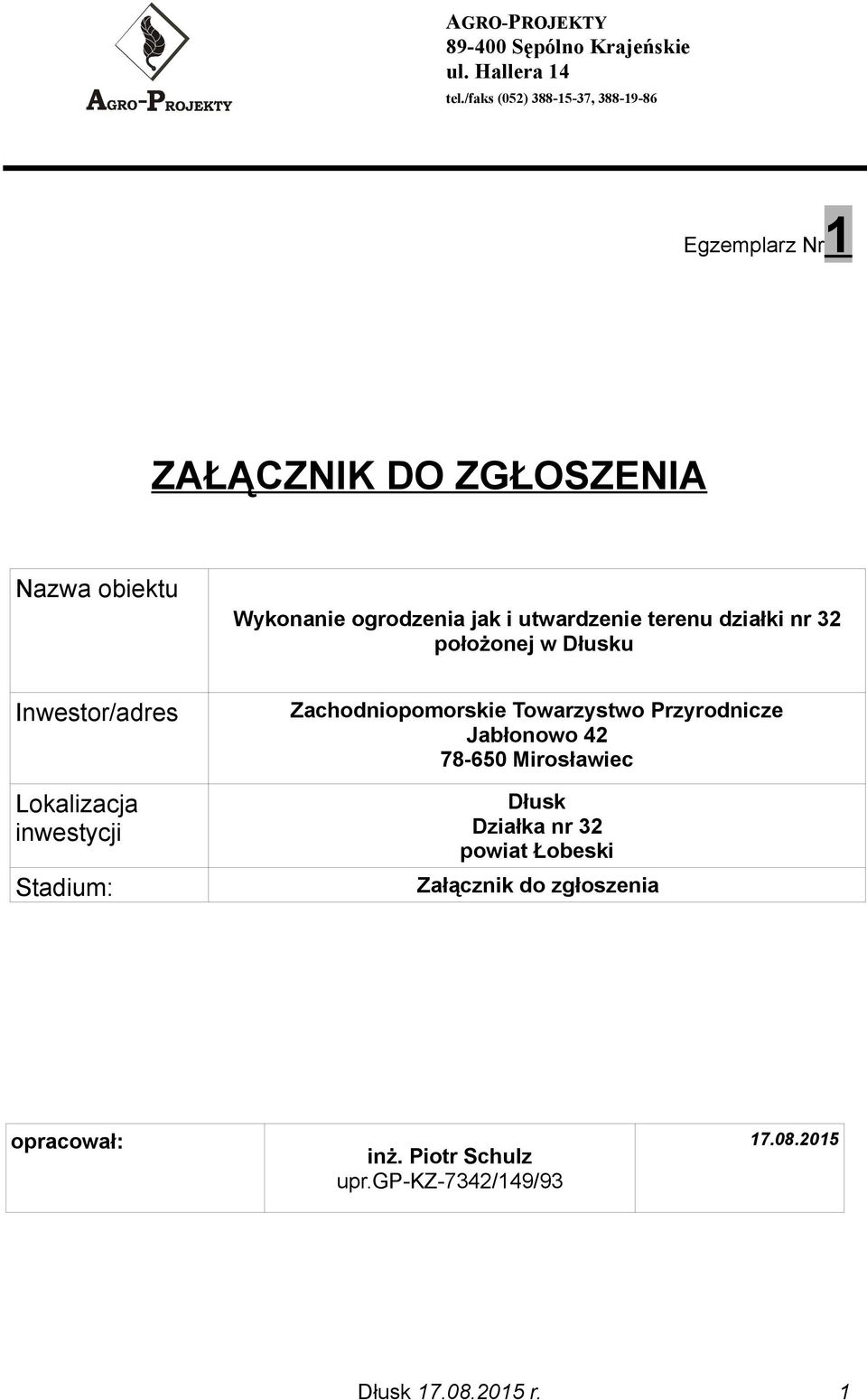

1 AGRO-PROJEKTY Egzemplarz Nr1 ZAŁĄCZNIK DO ZGŁOSZENIA /bu Nazwa obiektu Wykonanie ogrodzenia jak i utwardzenie terenu działki nr 32 położonej w Dłusku Inwestor/adres Lokalizacja inwestycji Stadium: Zachodniopomorskie Towarzystwo Przyrodnicze Jabłonowo Mirosławiec Dłusk Działka nr 32 powiat Łobeski Załącznik do zgłoszenia opracował: inż. Piotr Schulz upr.gp-kz-7342/149/ Dłusk r. 1

Zachodniopomorskie Towarzystwo Przyrodnicze Jabłonowo 42 78-650 Mirosławiec Dłusk Działka nr 32 powiat

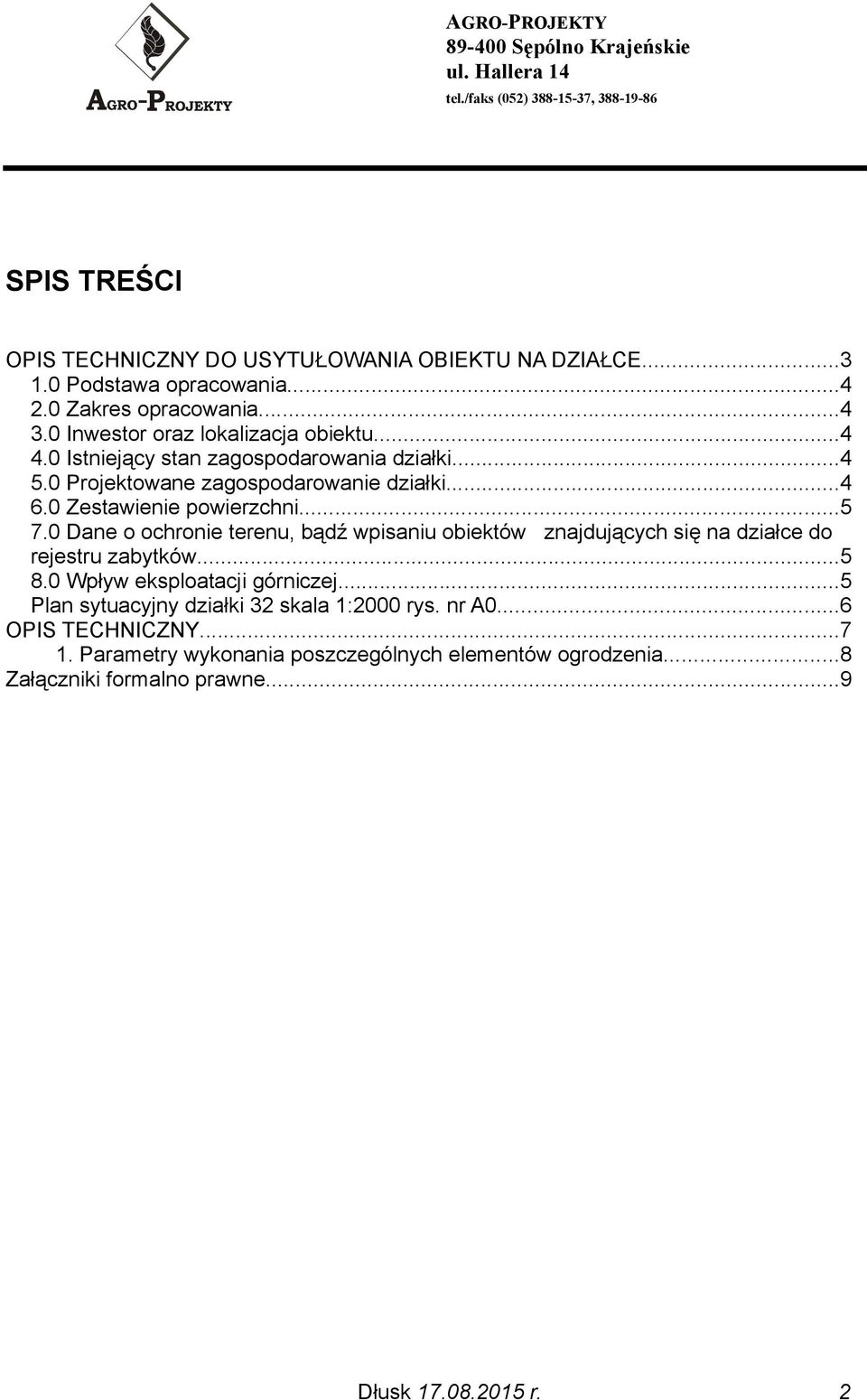

2 AGRO-PROJEKTY SPIS TREŚCI OPIS TECHNICZNY DO USYTUŁOWANIA OBIEKTU NA DZIAŁCE Podstawa opracowania Zakres opracowania Inwestor oraz lokalizacja obiektu Istniejący stan zagospodarowania działki Projektowane zagospodarowanie działki Zestawienie powierzchni Dane o ochronie terenu, bądź wpisaniu obiektów znajdujących się na działce do rejestru zabytków Wpływ eksploatacji górniczej...5 Plan sytuacyjny działki 32 skala 1:2000 rys. nr A0...6 OPIS TECHNICZNY Parametry wykonania poszczególnych elementów ogrodzenia...8 Załączniki formalno prawne...9 Dłusk r. 2

0 Zestawienie powierzchni...5 7.0 Dane o ochronie terenu, bądź wpisaniu obiektów znajdujących się na działce do rejestru zabytków...5 8.

3 OPIS TECHNICZNY DO USYTUŁOWANIA OBIEKTU NA DZIAŁCE Dłusk r. 3

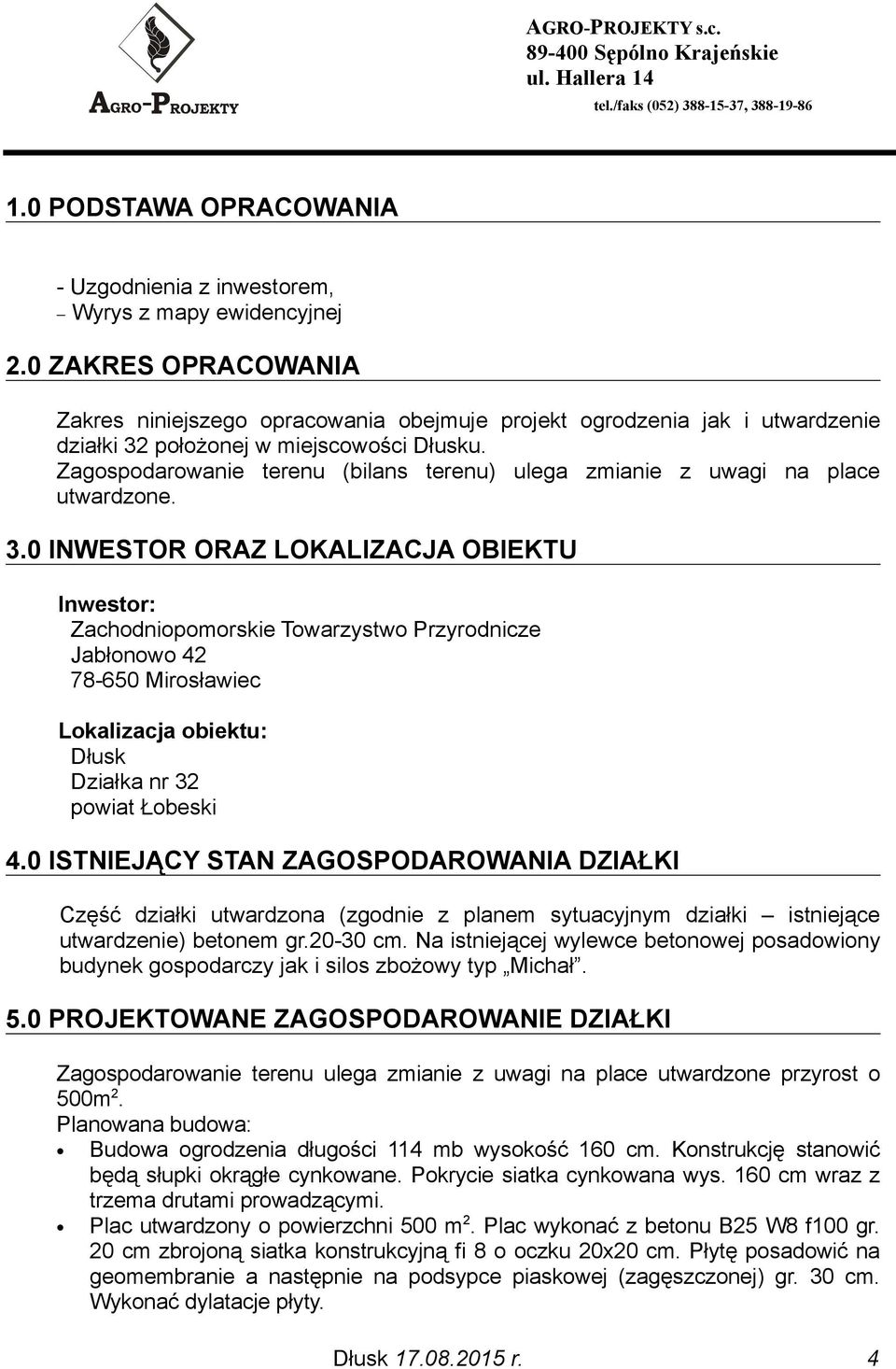

4 1.0 PODSTAWA OPRACOWANIA - Uzgodnienia z inwestorem, Wyrys z mapy ewidencyjnej 2.0 ZAKRES OPRACOWANIA Zakres niniejszego opracowania obejmuje projekt ogrodzenia jak i utwardzenie działki 32 położonej w miejscowości Dłusku. Zagospodarowanie terenu (bilans terenu) ulega zmianie z uwagi na place utwardzone. 3.0 INWESTOR ORAZ LOKALIZACJA OBIEKTU Inwestor: Zachodniopomorskie Towarzystwo Przyrodnicze Jabłonowo Mirosławiec Lokalizacja obiektu: Dłusk Działka nr 32 powiat Łobeski 4.0 ISTNIEJĄCY STAN ZAGOSPODAROWANIA DZIAŁKI Część działki utwardzona (zgodnie z planem sytuacyjnym działki istniejące utwardzenie) betonem gr cm. Na istniejącej wylewce betonowej posadowiony budynek gospodarczy jak i silos zbożowy typ Michał. 5.0 PROJEKTOWANE ZAGOSPODAROWANIE DZIAŁKI Zagospodarowanie terenu ulega zmianie z uwagi na place utwardzone przyrost o 500m 2. Planowana budowa: Budowa ogrodzenia długości 114 mb wysokość 160 cm. Konstrukcję stanowić będą słupki okrągłe cynkowane. Pokrycie siatka cynkowana wys. 160 cm wraz z trzema drutami prowadzącymi. Plac utwardzony o powierzchni 500 m 2. Plac wykonać z betonu B25 W8 f100 gr. 20 cm zbrojoną siatka konstrukcyjną fi 8 o oczku 20x20 cm. Płytę posadowić na geomembranie a następnie na podsypce piaskowej (zagęszczonej) gr. 30 cm. Wykonać dylatacje płyty. Dłusk r. 4

Zagospodarowanie terenu (bilans terenu) ulega zmianie z uwagi na place utwardzone. 3.

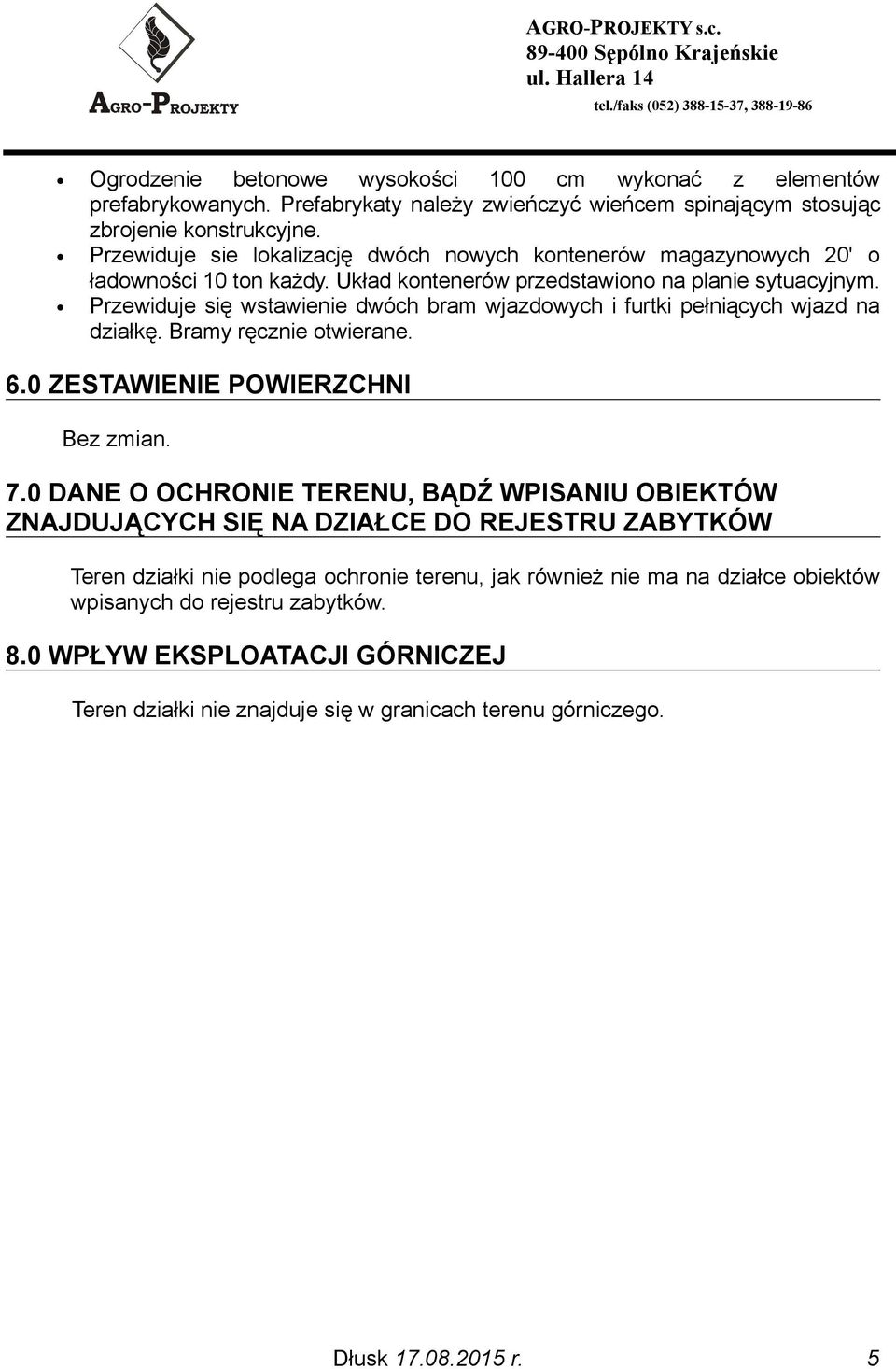

5 Ogrodzenie betonowe wysokości 100 cm wykonać z elementów prefabrykowanych. Prefabrykaty należy zwieńczyć wieńcem spinającym stosując zbrojenie konstrukcyjne. Przewiduje sie lokalizację dwóch nowych kontenerów magazynowych 20' o ładowności 10 ton każdy. Układ kontenerów przedstawiono na planie sytuacyjnym. Przewiduje się wstawienie dwóch bram wjazdowych i furtki pełniących wjazd na działkę. Bramy ręcznie otwierane. 6.0 ZESTAWIENIE POWIERZCHNI Bez zmian. 7.0 DANE O OCHRONIE TERENU, BĄDŹ WPISANIU OBIEKTÓW ZNAJDUJĄCYCH SIĘ NA DZIAŁCE DO REJESTRU ZABYTKÓW Teren działki nie podlega ochronie terenu, jak również nie ma na działce obiektów wpisanych do rejestru zabytków. 8.0 WPŁYW EKSPLOATACJI GÓRNICZEJ Teren działki nie znajduje się w granicach terenu górniczego. Dłusk r. 5

Przewiduje się wstawienie dwóch bram wjazdowych i furtki pełniących wjazd na działkę. Bramy ręcznie otwierane. 6.0 ZESTAWIENIE POWIERZCHNI Bez zmian. 7.

6 PLAN SYTUACYJNY DZIAŁKI 32 SKALA 1:2000 RYS. NR A0 Dłusk r. 6

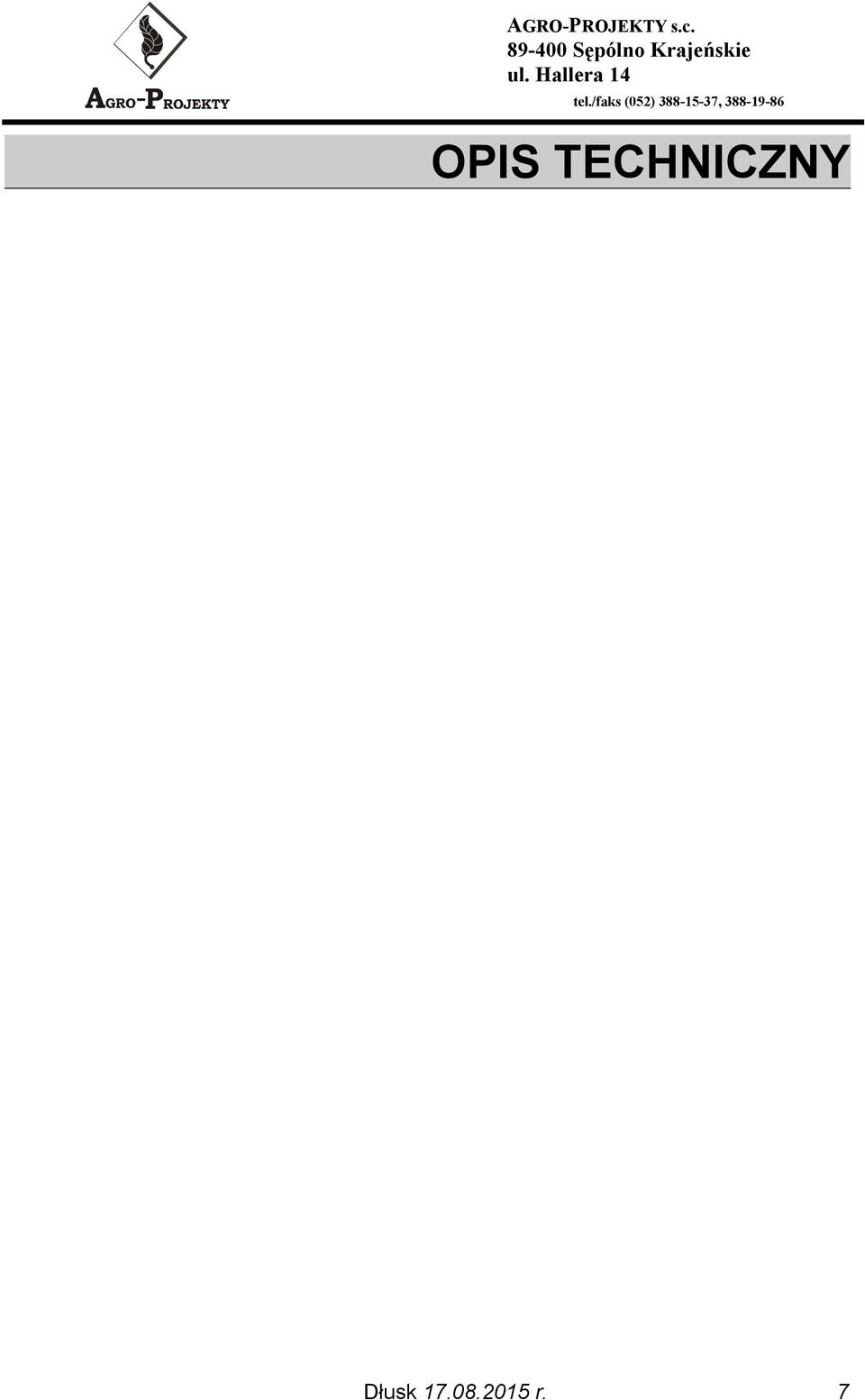

7 OPIS TECHNICZNY Dłusk r. 7

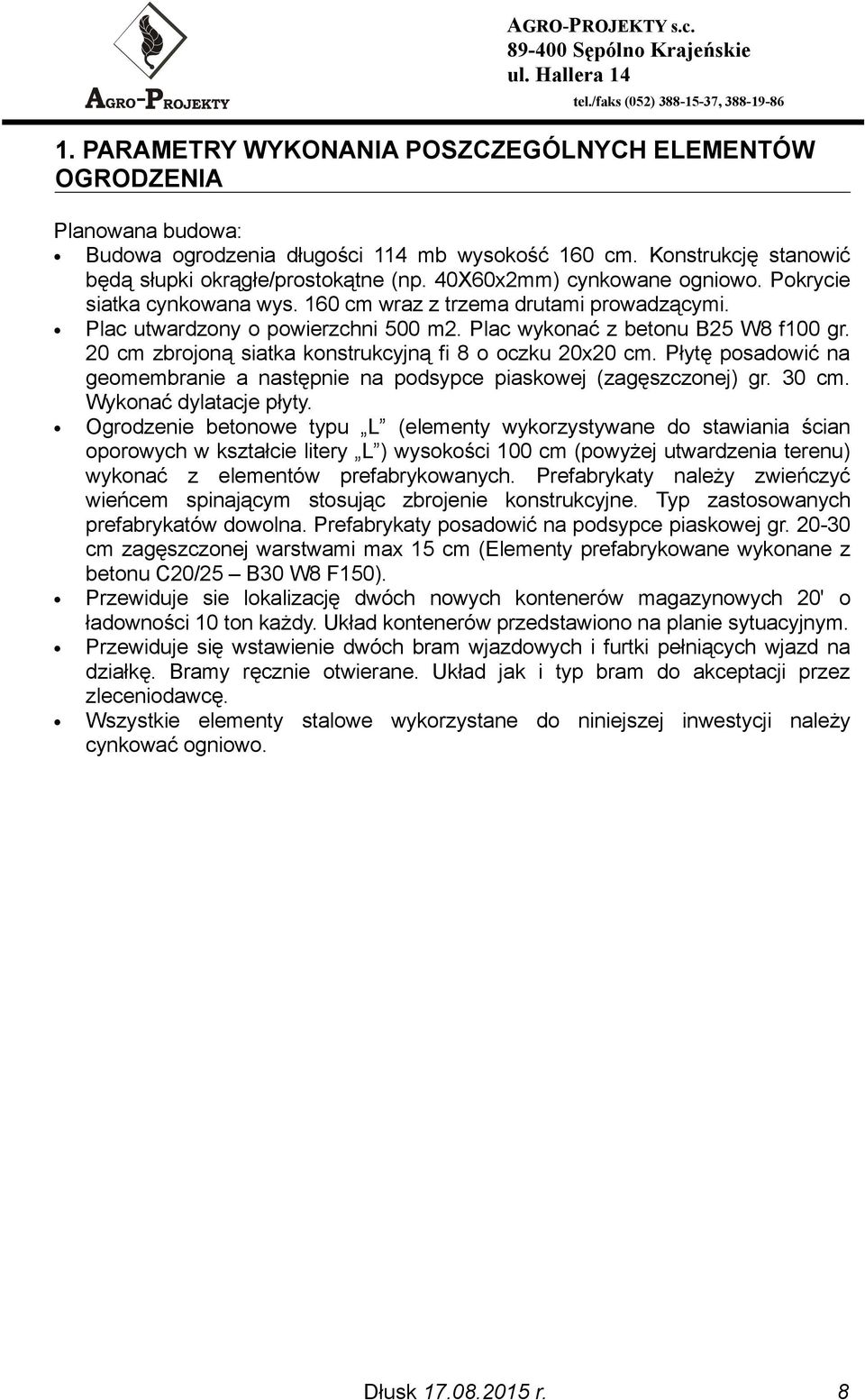

8 1. PARAMETRY WYKONANIA POSZCZEGÓLNYCH ELEMENTÓW OGRODZENIA Planowana budowa: Budowa ogrodzenia długości 114 mb wysokość 160 cm. Konstrukcję stanowić będą słupki okrągłe/prostokątne (np. 40X60x2mm) cynkowane ogniowo. Pokrycie siatka cynkowana wys. 160 cm wraz z trzema drutami prowadzącymi. Plac utwardzony o powierzchni 500 m2. Plac wykonać z betonu B25 W8 f100 gr. 20 cm zbrojoną siatka konstrukcyjną fi 8 o oczku 20x20 cm. Płytę posadowić na geomembranie a następnie na podsypce piaskowej (zagęszczonej) gr. 30 cm. Wykonać dylatacje płyty. Ogrodzenie betonowe typu L (elementy wykorzystywane do stawiania ścian oporowych w kształcie litery L ) wysokości 100 cm (powyżej utwardzenia terenu) wykonać z elementów prefabrykowanych. Prefabrykaty należy zwieńczyć wieńcem spinającym stosując zbrojenie konstrukcyjne. Typ zastosowanych prefabrykatów dowolna. Prefabrykaty posadowić na podsypce piaskowej gr cm zagęszczonej warstwami max 15 cm (Elementy prefabrykowane wykonane z betonu C20/25 B30 W8 F150). Przewiduje sie lokalizację dwóch nowych kontenerów magazynowych 20' o ładowności 10 ton każdy. Układ kontenerów przedstawiono na planie sytuacyjnym. Przewiduje się wstawienie dwóch bram wjazdowych i furtki pełniących wjazd na działkę. Bramy ręcznie otwierane. Układ jak i typ bram do akceptacji przez zleceniodawcę. Wszystkie elementy stalowe wykorzystane do niniejszej inwestycji należy cynkować ogniowo. Dłusk r. 8

20 cm zbrojoną siatka konstrukcyjną fi 8 o oczku 20x20 cm. Płytę posadowić na geomembranie a następnie na podsypce piaskowej (zagęszczonej) gr. 30 cm. Wykonać dylatacje płyty.

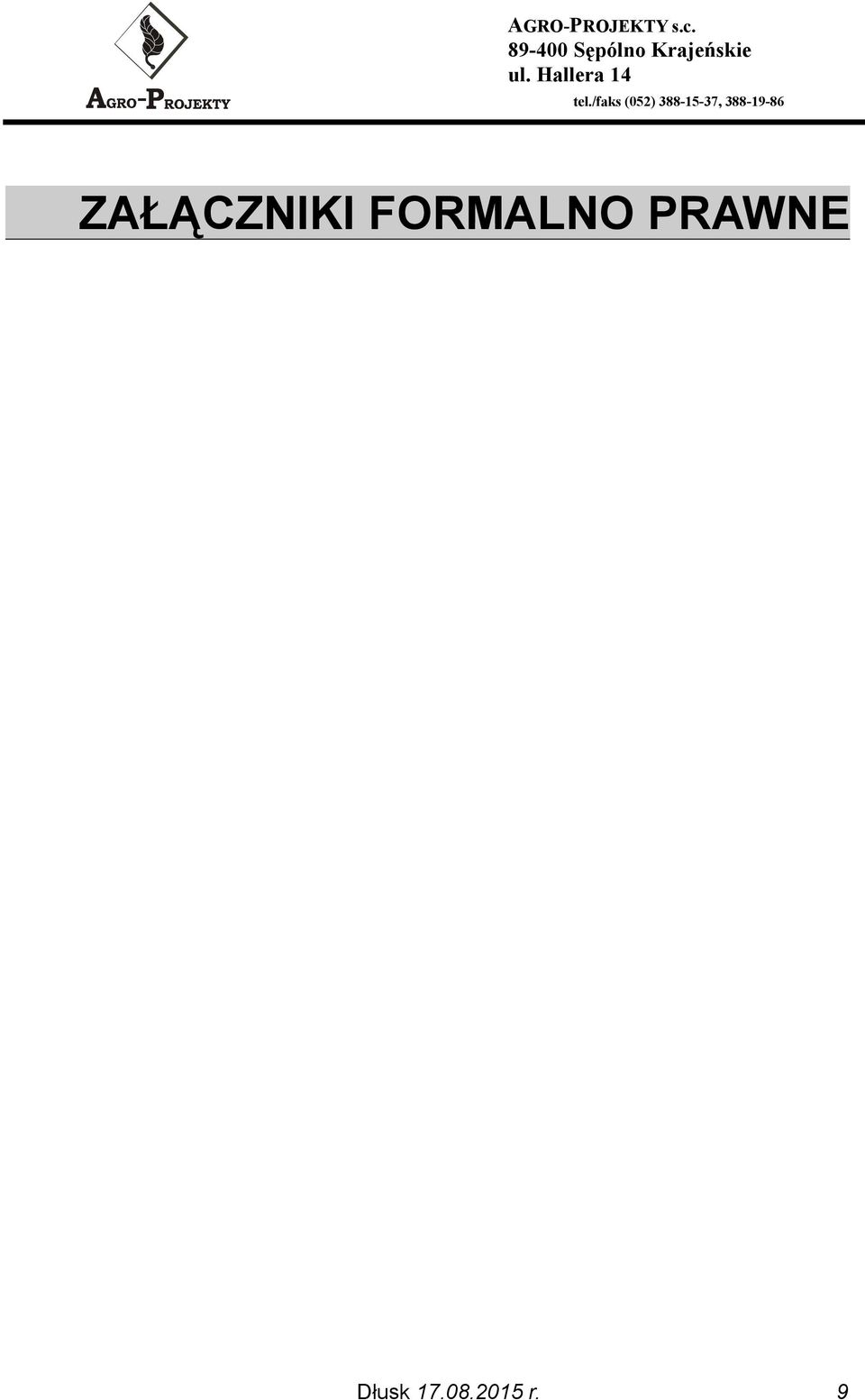

9 ZAŁĄCZNIKI FORMALNO PRAWNE Dłusk r. 9
