1 Studio S1 Marek Stojanowski, Bielsko - Biała , ul.staszica 11/8 tel , marek.stojanowski@poczta.fm; UTWARDZENIE TERENU BUDOWA MIEJSC POSTOJOWYCH PRZY PRZEDSZKOLU nr 44 w Bielsku Białej przy ul. Zimowej (boczna Sobieskiego) PROJEKT BUDOWLANY adres obiektu: Bielsko Biała ul. Zimowa (boczna Sobieskiego) pgr. 2773/16, gm.kat. Stare Bielsko, inwestor: Gmina Bielsko Biała Urząd Miejski w Bielsku - Białej Bielsko Biała Plac Ratuszowy 1 opracowanie: mgr inŝ. arch. Marek Stojanowski Bielsko-Biała lipiec 2008 r. 1

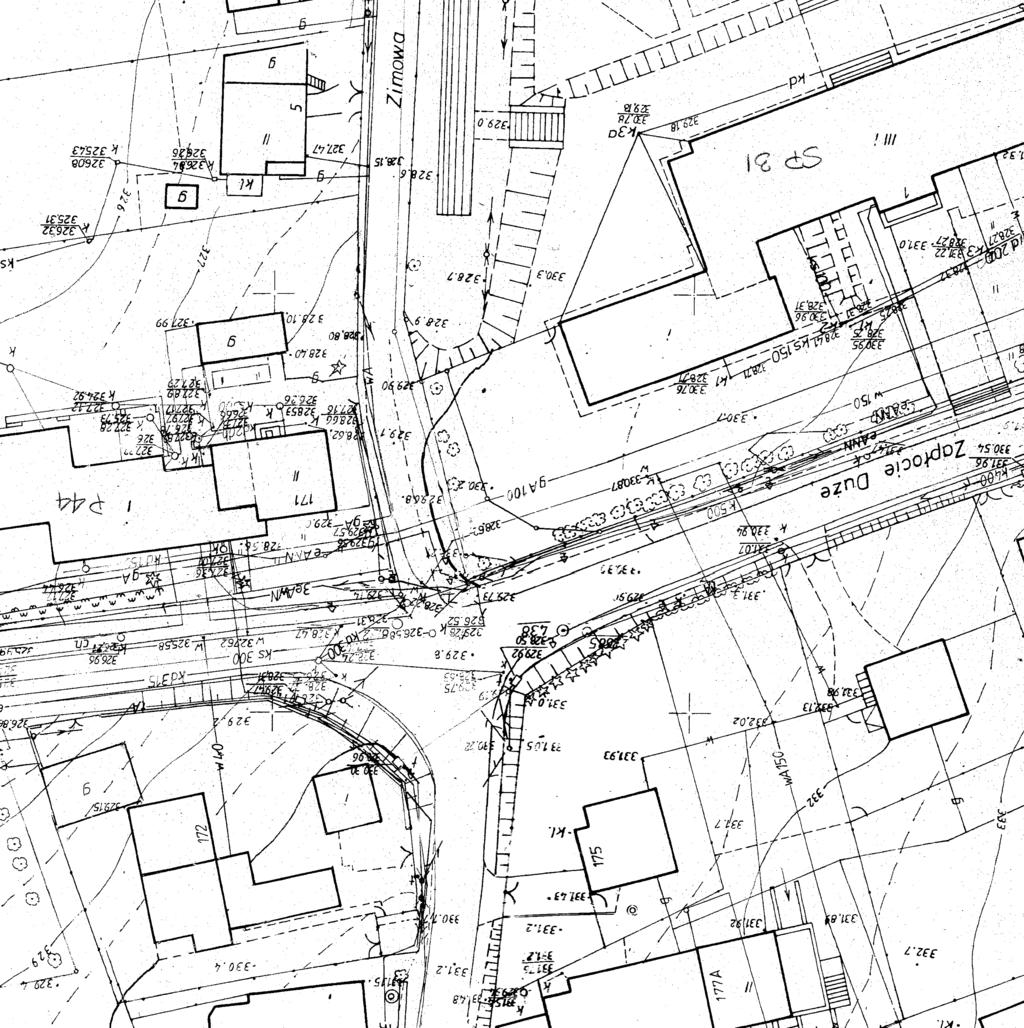

2 TECZKA ZAWIERA I. OPIS TECHNICZNY 1. Przedmiot opracowania. 2. Podstawa opracowania. 3. Dane techniczne - lokalizacja obiektu opis terenu zainwestowania 4. ZałoŜenia projektowe. 5. Uwagi i zalecenia II. CZĘŚĆ RYSUNKOWA 1. PROJEKT ZAGOSPODAROWANIA TERENU skala 1: PRZEKRÓJ PRZEZ NAWIERZCHNIĘ miejsca postojowe skala 1:10 3. PRZEKRÓJ PRZEZ NAWIERZCHNIĘ - wjazd skala 1:10 III. ZAŁĄCZNIKI KSERO UPRAWNIEŃ I ZAŚWIADCZENIE O PRZYNALEśNOŚCI DO IZBY ZAWODOWEJ PROJEKTANTA, INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA, OŚWIADCZENIE O SPORZĄDZENIU PROJEKTU ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI ORAZ ZASADAMI WIEDZY TECHNICZNEJ, MAPA EWIDENCYJNA 1: 1000, MAPA ZASADNICZA 1: 500, 2

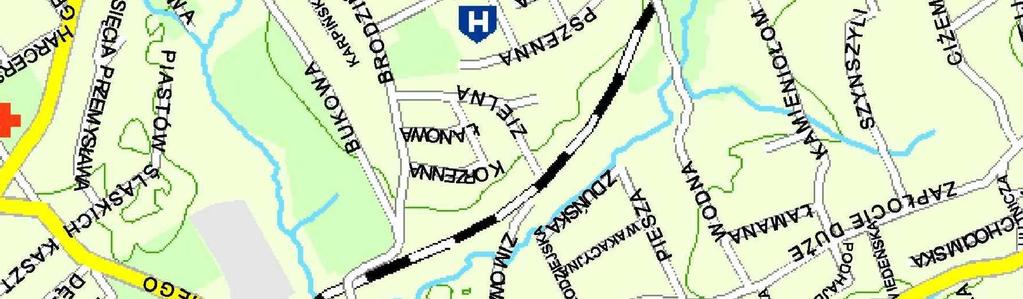

3 OPIS TECHNICZNY 1. Przedmiot opracowania Opracowanie dotyczy inwestycji polegającej na: utwardzeniu terenu i budowie 3 miejsc postojowych przy ul. Zimowej (boczna ul. Sobieskiego) w Bielsku-Białej. Teren opracowania jest obszarem będącym we władaniu Inwestora. 2. Podstawa opracowania Umowa. Wizja lokalna w terenie, dokumentacja fotograficzna. Obowiązujące normy budowlane oraz przepisy Prawa Budowlanego. 3. Dane techniczne - lokalizacja obiektu opis terenu zainwestowania powierzchnia utwardzenia: ok. 210 m 2, - w tym miejsca postojowe: 34,5 m 2, - 3 miejsca postojowe, 3.2. PołoŜenie terenu zainwestowania. Teren lokalizacji inwestycji znajduje się w centrum miasta przy ulicy Zimowej (boczna ul. Sobieskiego, dzielnica Stare Bielsko). Teren w zasadzie płaski z niewielkim spadkiem w kierunku południowo-wschodnim Lokalizacja - projektowane zagospodarowanie terenu. Miejsca postojowe zlokalizowane są w zachodniej części działki, granicząc bezpośrednio z drogą gminną (ul. Zimowa). 4. ZałoŜenia projektowe Inwestycja dotyczy wymiany istniejącego utwardzenia nawierzchni z wykonaniem nowych powierzchni utwardzonych przy uŝyciu płyt aŝurowych w tym stworzeniu 3 miejsc postojowych na terenie połoŝonym przy Przedszkolu nr 44 przy ul. Zimowej w Bielsku-Białej. Ogólne wymagania dotyczące materiałów: - piasek łamany 0.075/2 mm. - podbudowa z kruszywa łamanego. - płyty aŝurowe betonowe gr 8 cm, - kostka betonowa wibroprasowana (typu np. Behaton, Nostalit) gr 8 cm, - obrzeŝa betonowe 6x20 cm i 8x30 cm, - krawęŝniki drogowe 15x30 cm, Warunkiem dopuszczenia do stosowania materiałów jest posiadanie aprobaty technicznej. Struktura wyrobu powinna być zwarta, bez rys, pęknięć, plam i ubytków. Powierzchnia powinna być równa i szorstka, a krawędzie równe i proste. Wszystkie materiały powinny posiadać odpowiednie atesty i dopuszczenia. 3

4 5. Uwagi i zalecenia Wszystkie roboty budowlane wykonać pod ścisłym nadzorem technicznym, zgodnie z P.N. Budowlaną i obowiązującymi przepisami budowlanymi oraz zgodnie ze sztuką budowlaną. Budowę naleŝy realizować zgodnie z projektem. Wszelkie odstępstwa lub zmiany bez zgody projektanta mogą spowodować wstrzymanie prac na budowie. Dla zabezpieczenia bezpieczeństwa pracy w trakcie realizacji zamierzenia ustala się, iŝ wszystkie prace realizowane będą zgodnie z: Rozporządzeniem w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano-montaŝowych i rozbiórkowych. Warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych. NaleŜy zastosować się do wszystkich zaleceń zawartych w uzgodnieniach branŝowych min: wjazd wykonany z kostki betonowej (rozbieralny), maksymalna głębokość korytowania 0,4 m a przykrycie gazociągu nie moŝe przekroczyć 1,2 m. przy przebiegu równoległym projektowane ogrodzenie oraz bramy wjazdowy układać w odległości min. 0,5 m od istniejącej sieci gazowej; odległość słupka ogrodzeniowego od gazociągu powinna wynosić min. 0,5 m. w miejscach zbliŝeń i skrzyŝowań z urządzeniami gazowymi prace ziemne wykonywać ręcznie, pod nadzorem pracownika zarządcy urządzenia, elementy konstrukcyjne projektowanego ogrodzenia mogą obciąŝać istniejących sieci, Klauzule: 1. Niniejszy projekt naleŝy rozpatrywać zgodnie z projektami branŝowymi. 2. Przed rozpoczęciem robót niezbędne jest spotkanie robocze Inwestora, Wykonawcy i Projektantów celem ustalenia ogólnych zasad realizacji inwestycji. 3. Niejasności wynikłe w trakcie przygotowania do realizacji oraz samej realizacji naleŝy skonsultować z autorem projektu. W przypadku rozbieŝności w jakimkolwiek z elementów dokumentacji fakt ten naleŝy zgłosić projektantowi, który rozstrzygnie problem w ramach nadzoru autorskiego. 4. Wszystkie elementy ujęte w opisie technicznym a nie ujęte na rysunkach lub ujęte na rysunkach, a nie ujęte w opisie technicznym winny być traktowane tak jakby były ujęte w obu. 5. Podobnie wszystkie elementy ujęte w dokumentacji projektowej, a nie ujęte w kosztorysach lub ujęte w kosztorysach, a nie ujęte w dokumentacji projektowej winny być traktowane tak jakby były ujęte w obu. 6. Jeśli w dokumentacji wykonawczej w skład której wchodzi projekt budowlano wykonawczy, przedmiary robót i kosztorysy inwestorskie oraz specyfikacje techniczne wykonania i odbioru robót budowlanych podane zostały nazwy i producenci materiałów, technologii i urządzeń, podano je przykładowo celem określenia walorów architektonicznych i parametrów technicznych, które musza być spełnione aby materiały te mogły być uŝyte w czasie realizacji zamierzenia inwestycyjnego. Dopuszcza się zastosowanie innych, równorzędnych materiałów, technologii i urządzeń o ile zostaną zachowane ich walory architektoniczne i parametry techniczne w stosunku do przyjętych w dokumentacji. 4

6 PRZEKRÓJ PODLUZNY PRZEZ MIEJCA POSTOJOWE ISTNIEJACA JEZDNIA 8,0 cm 3,0 cm 25,0 cm PLYTA PREFABRYKOWANA AZUROWA ZAPRAWA CEM.-PIASKOWA 1:4 PODBUDOWA ZASADNICZA Z KRUSZTWA LAMANEGO 0/31,5 ULEPSZONE PODLOZE Z KRUSZYWA NATURALNEGO SREDNIOZIARNISTEGO 5,0 cm KRAWEZNIK NAJAZDOWY 15*22*100 PODSYPKA CEM.-PIASKOWA 1:4 LAWA BETONOWA Z OPOREM S t u d i o S 1 Marek Stojanowski, Bielsko - Biala , ul.staszica 11/8 tel , marek@stojanowski.w.pl; faza: P.BUDOWLANY branza: skala: data: nr rys.: obiekt: BUDOWA PARKINGU - miejsc postojowych adres inwestycji: Bielsko-Biala, ul.zimowa boczna Sobieskiego inwestor: Gmina Bielsko-Biala, temat rysunku: 1:10 autor: r. 2. PRZEKRÓJ PODLUZNY PRZEZ MIEJCA POSTOJOWE mgr inz. arch. Marek Stojanowski... uprawnienia budowlane do projektowania bez ograniczen w specjalnosci architektonicznej nr ewid. upr. 140/02, nr wpisu do Izby Arch. RP SL-0889

7 PRZEKRÓJ PODLUZNY PRZEZ WJAZD ISTNIEJACA JEZDNIA 8,0 cm 4,0 cm 25,0 cm KOSTKI Z BETONU WIBROPRASOWANEGO ZAPRAWA CEM.-PIASKOWA 1:4 PODBUDOWA ZASADNICZA Z KRUSZTWA LAMANEGO 0/31,5 ULEPSZONE PODLOZE Z KRUSZYWA NATURALNEGO SREDNIOZIARNISTEGO 5,0 cm KRAWEZNIK NAJAZDOWY 15*22*100 PODSYPKA CEM.-PIASKOWA 1:4 LAWA BETONOWA Z OPOREM S t u d i o S 1 Marek Stojanowski, Bielsko - Biala , ul.staszica 11/8 tel , marek@stojanowski.w.pl; faza: P.BUDOWLANY branza: skala: data: nr rys.: obiekt: BUDOWA PARKINGU - miejsc postojowych adres inwestycji: Bielsko-Biala, ul.zimowa boczna Sobieskiego inwestor: Gmina Bielsko-Biala, temat rysunku: 1:10 autor: r. 3. PRZEKRÓJ PODLUZNY PRZEZ WJAZD mgr inz. arch. Marek Stojanowski... uprawnienia budowlane do projektowania bez ograniczen w specjalnosci architektonicznej nr ewid. upr. 140/02, nr wpisu do Izby Arch. RP SL-0889
