HAJDÓW POMPOWNIA OSADU ZAGĘSZCZONEGO

Transkrypt

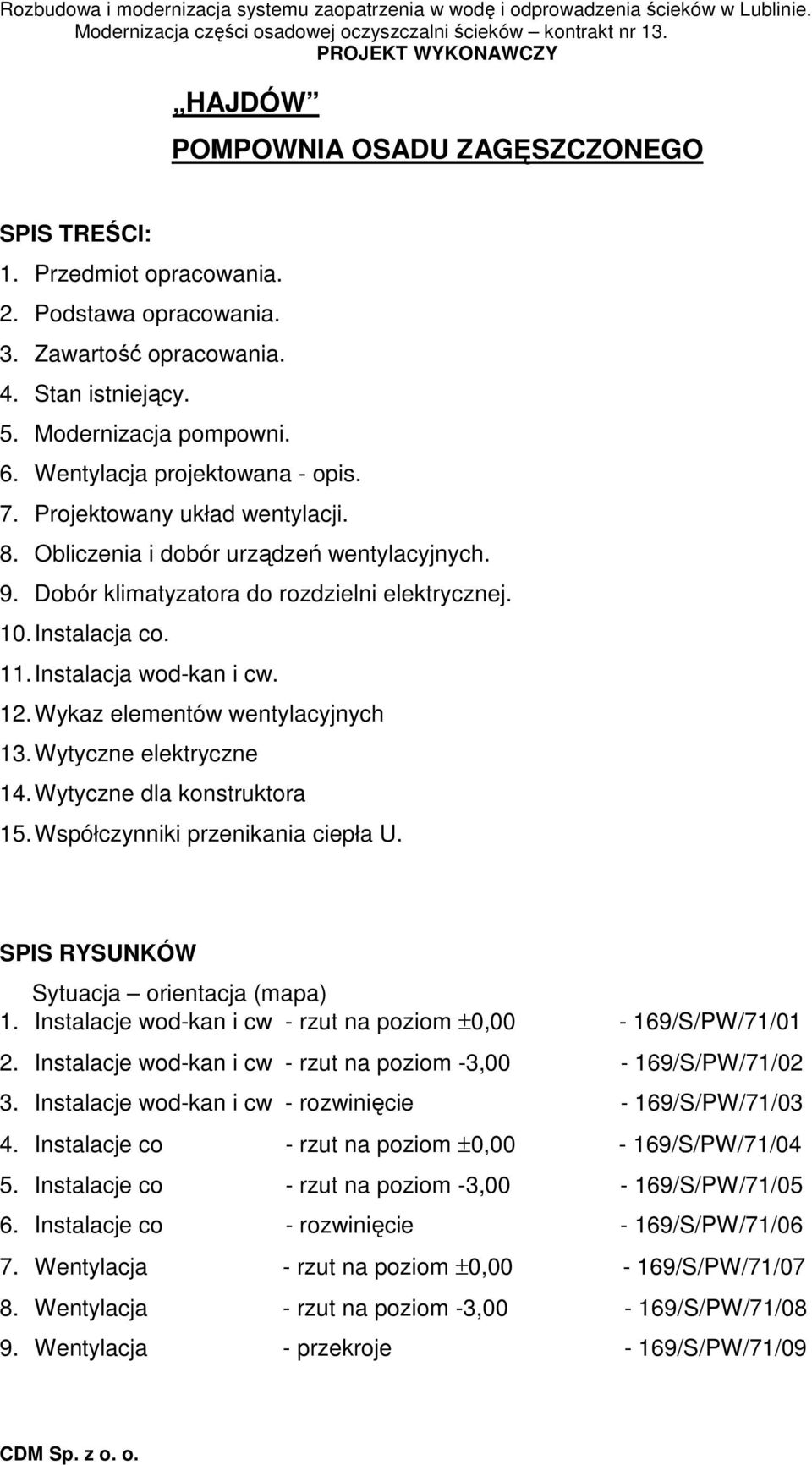

1 HAJDÓW POMPOWNIA OSADU ZAGĘSZCZONEGO SPIS TREŚCI: 1. Przedmiot opracowania. 2. Podstawa opracowania. 3. Zawartość opracowania. 4. Stan istniejący. 5. Modernizacja pompowni. 6. Wentylacja projektowana - opis. 7. Projektowany układ wentylacji. 8. Obliczenia i dobór urządzeń wentylacyjnych. 9. Dobór klimatyzatora do rozdzielni elektrycznej. 10. Instalacja co. 11. Instalacja wod-kan i cw. 12. Wykaz elementów wentylacyjnych 13. Wytyczne elektryczne 14. Wytyczne dla konstruktora 15. Współczynniki przenikania ciepła U. SPIS RYSUNKÓW Sytuacja orientacja (mapa) 1. Instalacje wod-kan i cw - rzut na poziom ±0,00-169/S/PW/71/01 2. Instalacje wod-kan i cw - rzut na poziom -3,00-169/S/PW/71/02 3. Instalacje wod-kan i cw - rozwinięcie - 169/S/PW/71/03 4. Instalacje co - rzut na poziom ±0,00-169/S/PW/71/04 5. Instalacje co - rzut na poziom -3,00-169/S/PW/71/05 6. Instalacje co - rozwinięcie - 169/S/PW/71/06 7. Wentylacja - rzut na poziom ±0,00-169/S/PW/71/07 8. Wentylacja - rzut na poziom -3,00-169/S/PW/71/08 9. Wentylacja - przekroje - 169/S/PW/71/09

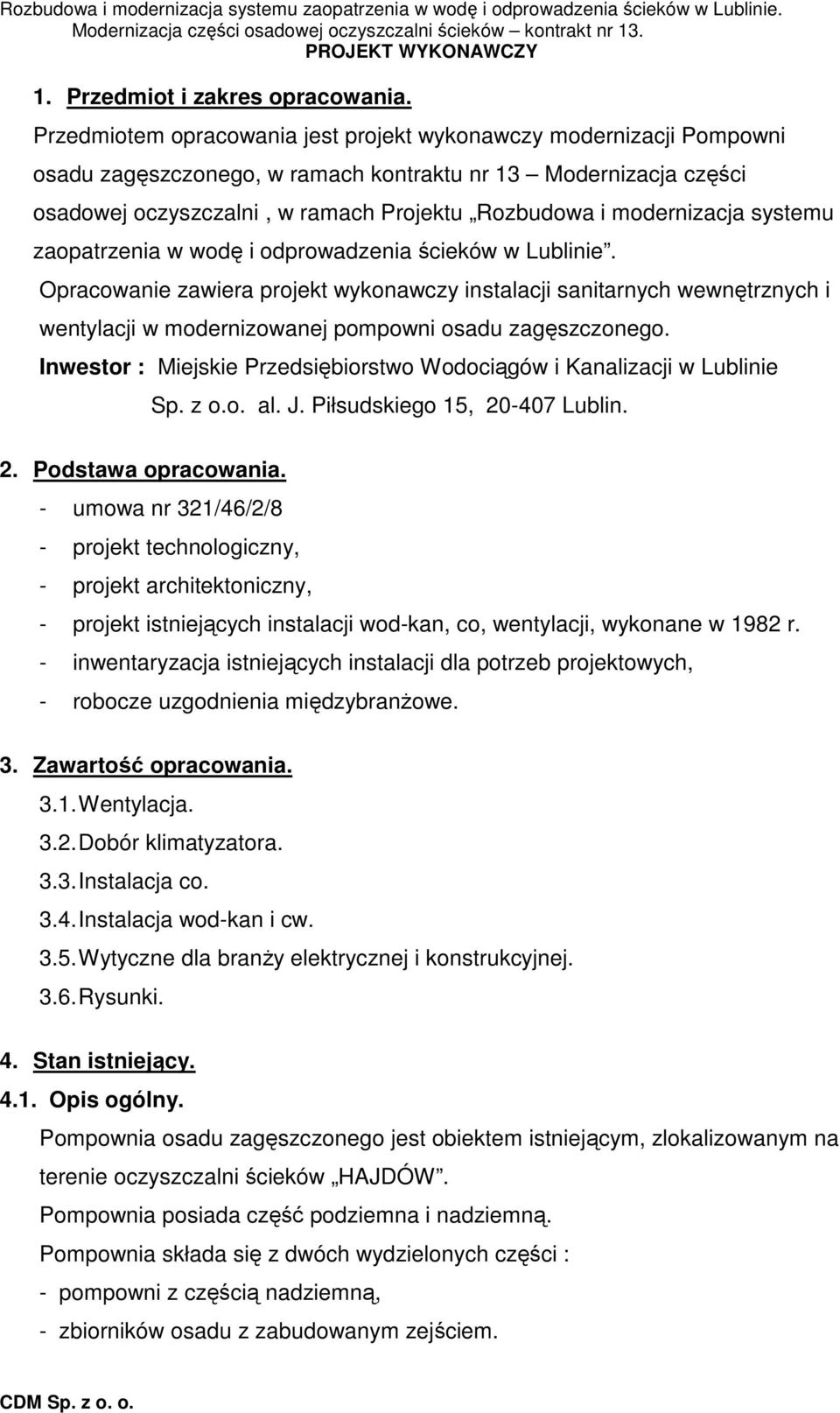

2 1. Przedmiot i zakres opracowania. Przedmiotem opracowania jest projekt wykonawczy modernizacji Pompowni osadu zagęszczonego, w ramach kontraktu nr 13 Modernizacja części osadowej oczyszczalni, w ramach Projektu Rozbudowa i modernizacja systemu zaopatrzenia w wodę i odprowadzenia ścieków w Lublinie. Opracowanie zawiera projekt wykonawczy instalacji sanitarnych wewnętrznych i wentylacji w modernizowanej pompowni osadu zagęszczonego. Inwestor : Miejskie Przedsiębiorstwo Wodociągów i Kanalizacji w Lublinie Sp. z o.o. al. J. Piłsudskiego 15, Lublin. 2. Podstawa opracowania. - umowa nr 321/46/2/8 - projekt technologiczny, - projekt architektoniczny, - projekt istniejących instalacji wod-kan, co, wentylacji, wykonane w 1982 r. - inwentaryzacja istniejących instalacji dla potrzeb projektowych, - robocze uzgodnienia międzybranŝowe. 3. Zawartość opracowania Wentylacja Dobór klimatyzatora Instalacja co Instalacja wod-kan i cw Wytyczne dla branŝy elektrycznej i konstrukcyjnej Rysunki. 4. Stan istniejący Opis ogólny. Pompownia osadu zagęszczonego jest obiektem istniejącym, zlokalizowanym na terenie oczyszczalni ścieków HAJDÓW. Pompownia posiada część podziemna i nadziemną. Pompownia składa się z dwóch wydzielonych części : - pompowni z częścią nadziemną, - zbiorników osadu z zabudowanym zejściem.

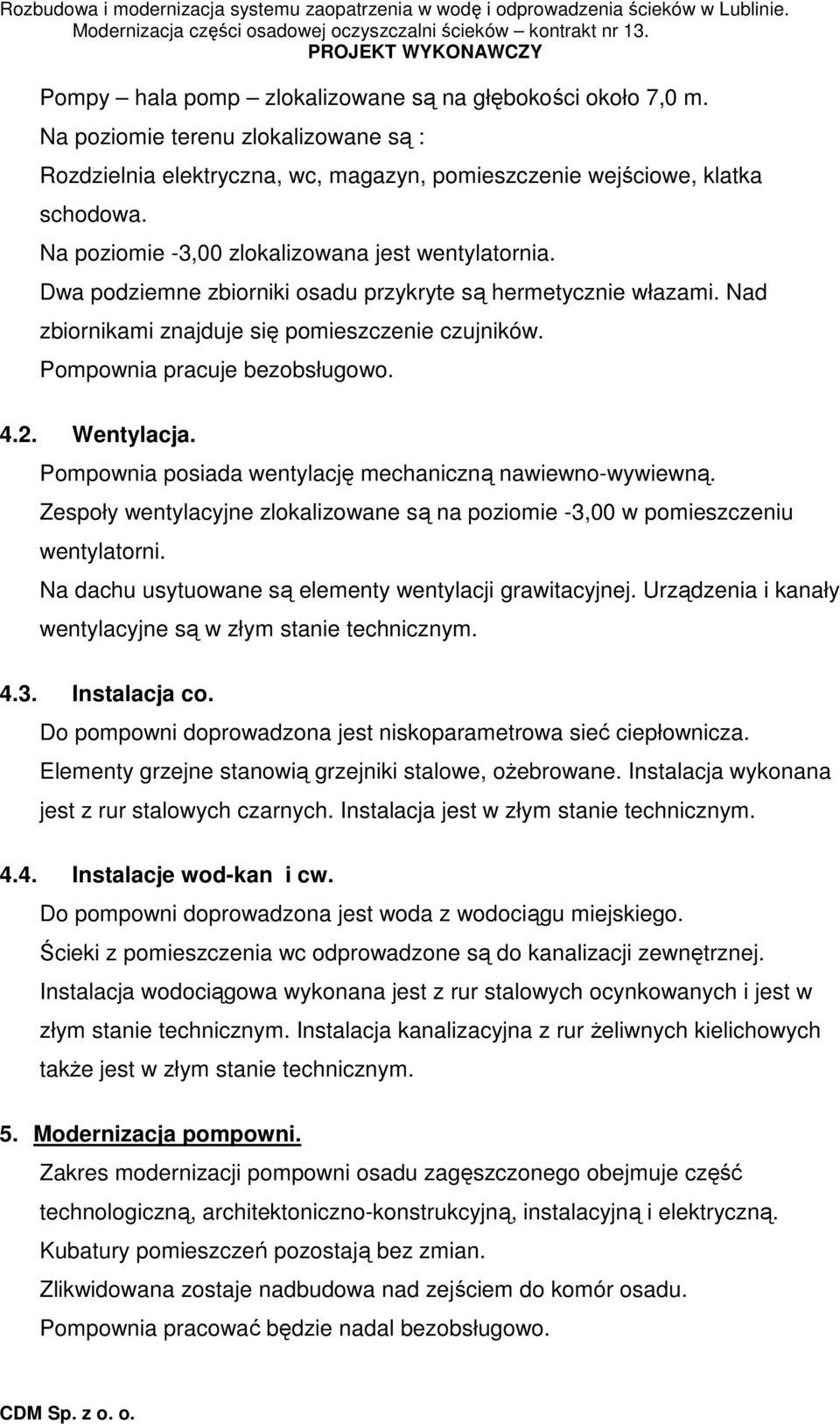

3 Pompy hala pomp zlokalizowane są na głębokości około 7,0 m. Na poziomie terenu zlokalizowane są : Rozdzielnia elektryczna, wc, magazyn, pomieszczenie wejściowe, klatka schodowa. Na poziomie -3,00 zlokalizowana jest wentylatornia. Dwa podziemne zbiorniki osadu przykryte są hermetycznie włazami. Nad zbiornikami znajduje się pomieszczenie czujników. Pompownia pracuje bezobsługowo Wentylacja. Pompownia posiada wentylację mechaniczną nawiewno-wywiewną. Zespoły wentylacyjne zlokalizowane są na poziomie -3,00 w pomieszczeniu wentylatorni. Na dachu usytuowane są elementy wentylacji grawitacyjnej. Urządzenia i kanały wentylacyjne są w złym stanie technicznym Instalacja co. Do pompowni doprowadzona jest niskoparametrowa sieć ciepłownicza. Elementy grzejne stanowią grzejniki stalowe, oŝebrowane. Instalacja wykonana jest z rur stalowych czarnych. Instalacja jest w złym stanie technicznym Instalacje wod-kan i cw. Do pompowni doprowadzona jest woda z wodociągu miejskiego. Ścieki z pomieszczenia wc odprowadzone są do kanalizacji zewnętrznej. Instalacja wodociągowa wykonana jest z rur stalowych ocynkowanych i jest w złym stanie technicznym. Instalacja kanalizacyjna z rur Ŝeliwnych kielichowych takŝe jest w złym stanie technicznym. 5. Modernizacja pompowni. Zakres modernizacji pompowni osadu zagęszczonego obejmuje część technologiczną, architektoniczno-konstrukcyjną, instalacyjną i elektryczną. Kubatury pomieszczeń pozostają bez zmian. Zlikwidowana zostaje nadbudowa nad zejściem do komór osadu. Pompownia pracować będzie nadal bezobsługowo.

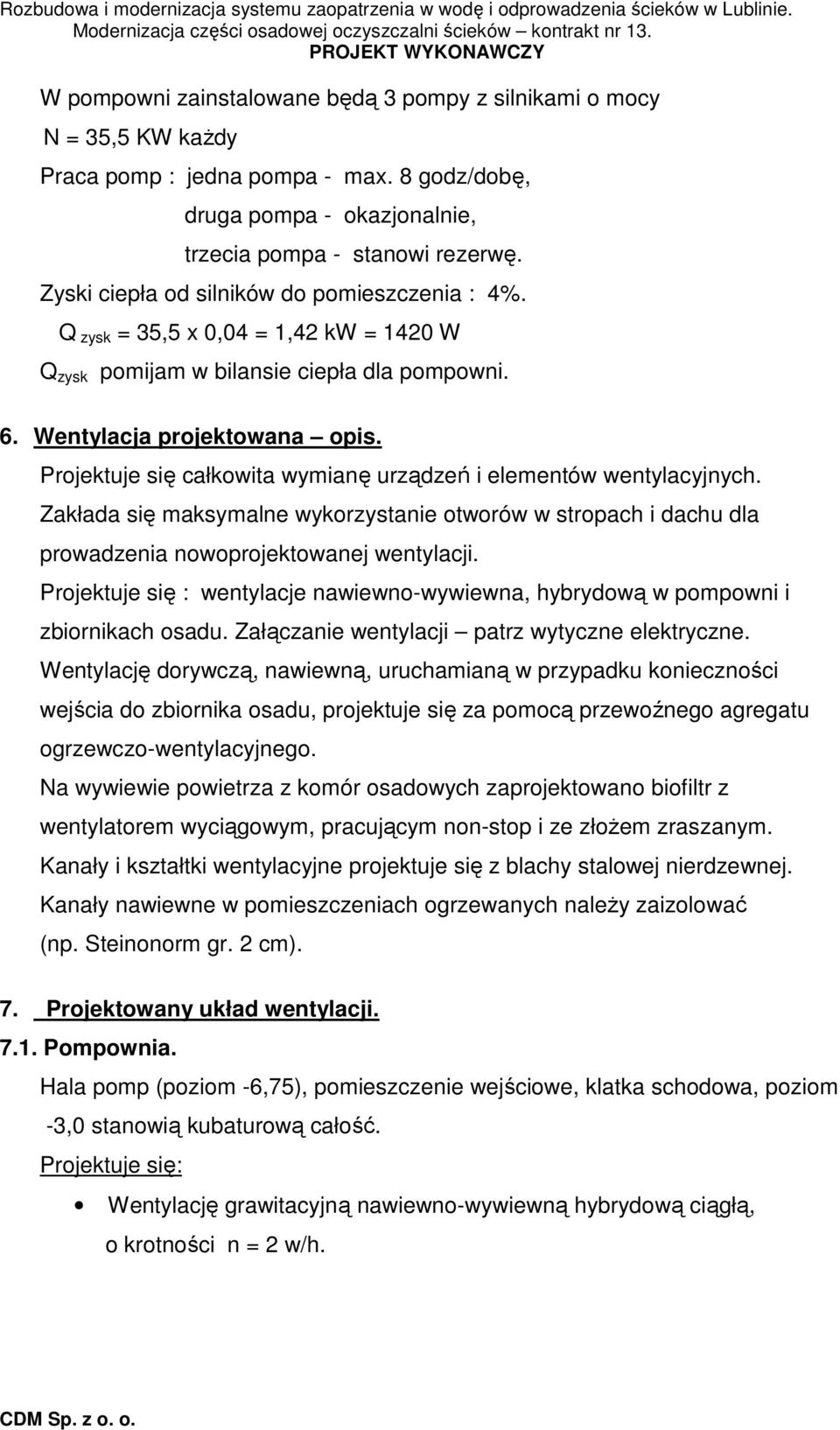

4 W pompowni zainstalowane będą 3 pompy z silnikami o mocy N = 35,5 KW kaŝdy Praca pomp : jedna pompa - max. 8 godz/dobę, druga pompa - okazjonalnie, trzecia pompa - stanowi rezerwę. Zyski ciepła od silników do pomieszczenia : 4%. Q zysk = 35,5 x 0,04 = 1,42 kw = 1420 W Q zysk pomijam w bilansie ciepła dla pompowni. 6. Wentylacja projektowana opis. Projektuje się całkowita wymianę urządzeń i elementów wentylacyjnych. Zakłada się maksymalne wykorzystanie otworów w stropach i dachu dla prowadzenia nowoprojektowanej wentylacji. Projektuje się : wentylacje nawiewno-wywiewna, hybrydową w pompowni i zbiornikach osadu. Załączanie wentylacji patrz wytyczne elektryczne. Wentylację dorywczą, nawiewną, uruchamianą w przypadku konieczności wejścia do zbiornika osadu, projektuje się za pomocą przewoźnego agregatu ogrzewczo-wentylacyjnego. Na wywiewie powietrza z komór osadowych zaprojektowano biofiltr z wentylatorem wyciągowym, pracującym non-stop i ze złoŝem zraszanym. Kanały i kształtki wentylacyjne projektuje się z blachy stalowej nierdzewnej. Kanały nawiewne w pomieszczeniach ogrzewanych naleŝy zaizolować (np. Steinonorm gr. 2 cm). 7. Projektowany układ wentylacji Pompownia. Hala pomp (poziom -6,75), pomieszczenie wejściowe, klatka schodowa, poziom -3,0 stanowią kubaturową całość. Projektuje się: Wentylację grawitacyjną nawiewno-wywiewną hybrydową ciągłą, o krotności n = 2 w/h.

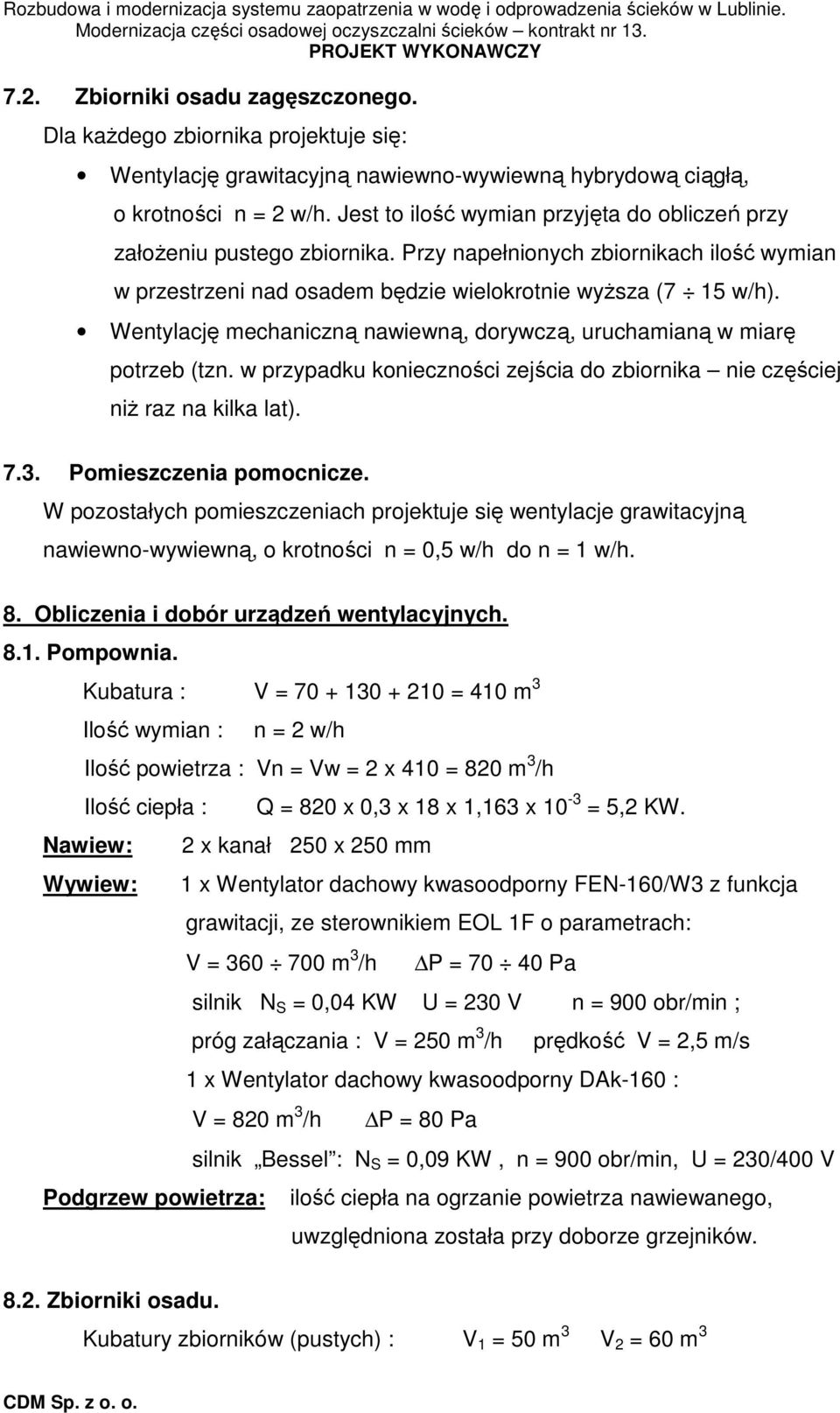

5 7.2. Zbiorniki osadu zagęszczonego. Dla kaŝdego zbiornika projektuje się: Wentylację grawitacyjną nawiewno-wywiewną hybrydową ciągłą, o krotności n = 2 w/h. Jest to ilość wymian przyjęta do obliczeń przy załoŝeniu pustego zbiornika. Przy napełnionych zbiornikach ilość wymian w przestrzeni nad osadem będzie wielokrotnie wyŝsza (7 15 w/h). Wentylację mechaniczną nawiewną, dorywczą, uruchamianą w miarę potrzeb (tzn. w przypadku konieczności zejścia do zbiornika nie częściej niŝ raz na kilka lat) Pomieszczenia pomocnicze. W pozostałych pomieszczeniach projektuje się wentylacje grawitacyjną nawiewno-wywiewną, o krotności n = 0,5 w/h do n = 1 w/h. 8. Obliczenia i dobór urządzeń wentylacyjnych Pompownia. Kubatura : V = = 410 m 3 Ilość wymian : n = 2 w/h Ilość powietrza : Vn = Vw = 2 x 410 = 820 m 3 /h Ilość ciepła : Q = 820 x 0,3 x 18 x 1,163 x 10-3 = 5,2 KW. Nawiew: 2 x kanał 250 x 250 mm Wywiew: 1 x Wentylator dachowy kwasoodporny FEN-160/W3 z funkcja grawitacji, ze sterownikiem EOL 1F o parametrach: V = m 3 /h P = Pa silnik N S = 0,04 KW U = 230 V n = 900 obr/min ; próg załączania : V = 250 m 3 /h prędkość V = 2,5 m/s 1 x Wentylator dachowy kwasoodporny DAk-160 : V = 820 m 3 /h P = 80 Pa silnik Bessel : N S = 0,09 KW, n = 900 obr/min, U = 230/400 V Podgrzew powietrza: ilość ciepła na ogrzanie powietrza nawiewanego, uwzględniona została przy doborze grzejników Zbiorniki osadu. Kubatury zbiorników (pustych) : V 1 = 50 m 3 V 2 = 60 m 3

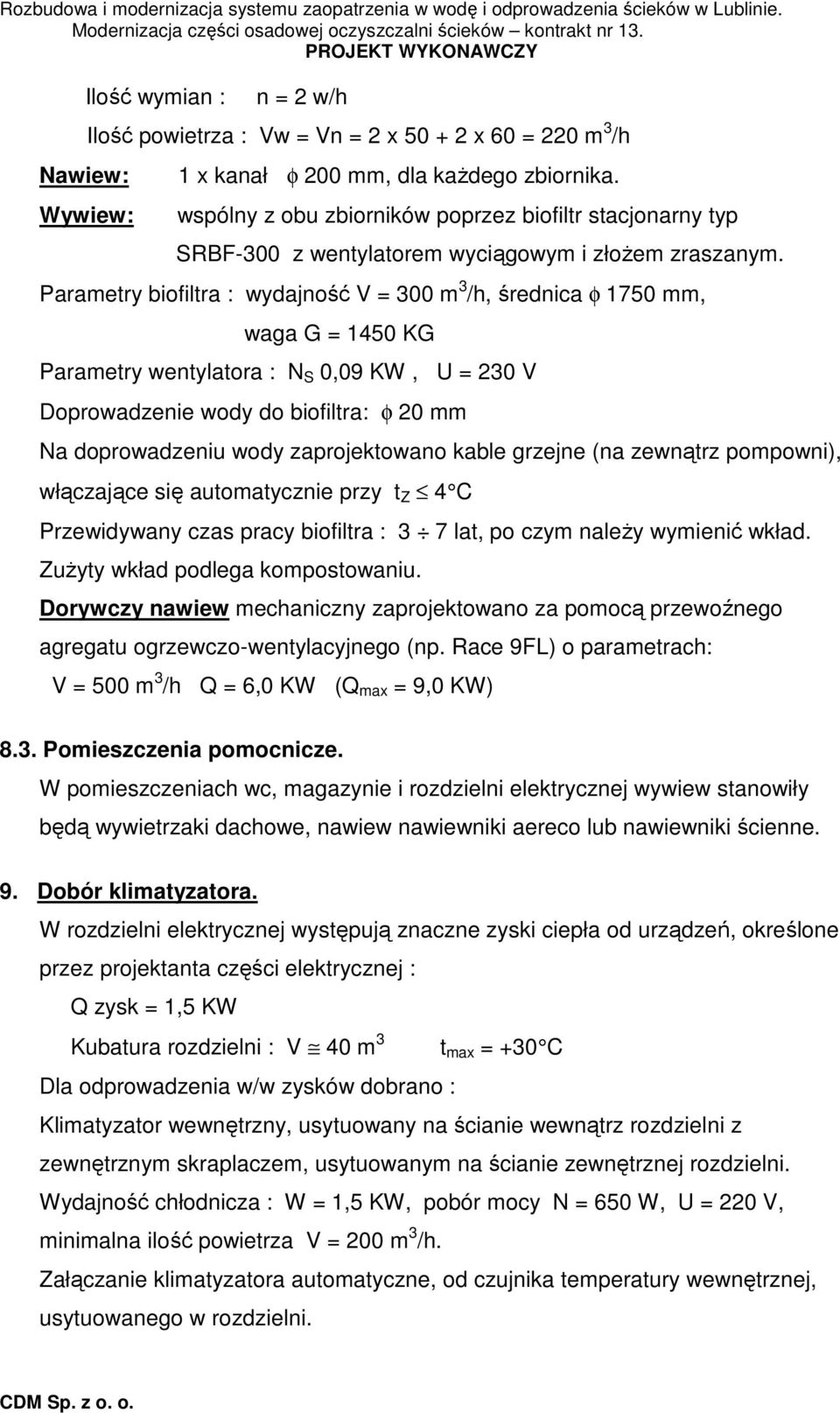

6 Nawiew: Ilość wymian : Wywiew: n = 2 w/h Ilość powietrza : Vw = Vn = 2 x x 60 = 220 m 3 /h 1 x kanał φ 200 mm, dla kaŝdego zbiornika. wspólny z obu zbiorników poprzez biofiltr stacjonarny typ SRBF-300 z wentylatorem wyciągowym i złoŝem zraszanym. Parametry biofiltra : wydajność V = 300 m 3 /h, średnica φ 1750 mm, waga G = 1450 KG Parametry wentylatora : N S 0,09 KW, U = 230 V Doprowadzenie wody do biofiltra: φ 20 mm Na doprowadzeniu wody zaprojektowano kable grzejne (na zewnątrz pompowni), włączające się automatycznie przy t Z 4 C Przewidywany czas pracy biofiltra : 3 7 lat, po czym naleŝy wymienić wkład. ZuŜyty wkład podlega kompostowaniu. Dorywczy nawiew mechaniczny zaprojektowano za pomocą przewoźnego agregatu ogrzewczo-wentylacyjnego (np. Race 9FL) o parametrach: V = 500 m 3 /h Q = 6,0 KW (Q max = 9,0 KW) 8.3. Pomieszczenia pomocnicze. W pomieszczeniach wc, magazynie i rozdzielni elektrycznej wywiew stanowiły będą wywietrzaki dachowe, nawiew nawiewniki aereco lub nawiewniki ścienne. 9. Dobór klimatyzatora. W rozdzielni elektrycznej występują znaczne zyski ciepła od urządzeń, określone przez projektanta części elektrycznej : Q zysk = 1,5 KW Kubatura rozdzielni : V 40 m 3 t max = +30 C Dla odprowadzenia w/w zysków dobrano : Klimatyzator wewnętrzny, usytuowany na ścianie wewnątrz rozdzielni z zewnętrznym skraplaczem, usytuowanym na ścianie zewnętrznej rozdzielni. Wydajność chłodnicza : W = 1,5 KW, pobór mocy N = 650 W, U = 220 V, minimalna ilość powietrza V = 200 m 3 /h. Załączanie klimatyzatora automatyczne, od czujnika temperatury wewnętrznej, usytuowanego w rozdzielni.

7 10. Instalacja co. Do pompowni osadu zagęszczonego doprowadzona jest sieć ciepłownicza o parametrach tz/tp = 90/70 C (s.c. wg oddzielnego opracowania). Istniejącą instalację co naleŝy w całości zdemontować. Parametry projektowanej instalacji co : tz/tp = 90/70 C Zapotrzebowanie ciepła : Q = 12,4 KW Ciśnienie dyspozycyjne : H = 9,9 KPa Grzejniki : stalowe, płytowe, typ VNH, bez wbudowanych zaworów, ocynkowane ogniowo. Zawory grzejnikowe : z głowicami termostatycznymi Danfoss. W pomieszczeniach, w których minimalna temperatura, ze względów technologicznych wynosi t W +8 C, głowice termostatyczne regulowały będą temperaturę w zakresie od +8 C do +12 C. Zawór regulacyjny na zasileniu wlocie z sc hydrocontrol oventrop. Zawory odcinające ; kulowe gwintowane, mosięŝne. Poziomy, piony, gałązki : z rur ze stali nierdzewnej. Łączniki : ze stali nierdzewnej lub mosięŝne. Odpowietrzenie : automatyczne odpowietrzniki w najwyŝszych punktach. Zabezpieczenie instalacji : wg proj. węzła cieplnego. 11. Instalacja wod-kan i cw Woda zimna. Istniejącą instalację wody zimnej naleŝy w całości zdemontować. Istniejący wlot wody do pompowni pozostaje bez zmian. Na wlocie wody, wewnątrz pompowni, zaprojektowano zawór antyskaŝeniowy typ EA 251 φ3/4 Danfoss. Doprowadzenie wody zimnej projektuje się do wc, umywalki, termy podumywalkowej, zaworów ze złączką do węŝa w pom. wc i na poziomie zainstalowania pomp oraz do biofiltra. Instalację projektuje się z rur ze stali nierdzewnej a podłączenia urządzeń z tworzywa sztucznego, np. KAN-therm. Doprowadzenie wody do biofiltra z rur ze stali nierdzewnej. Zawory odcinające : kulowe, gwintowane.

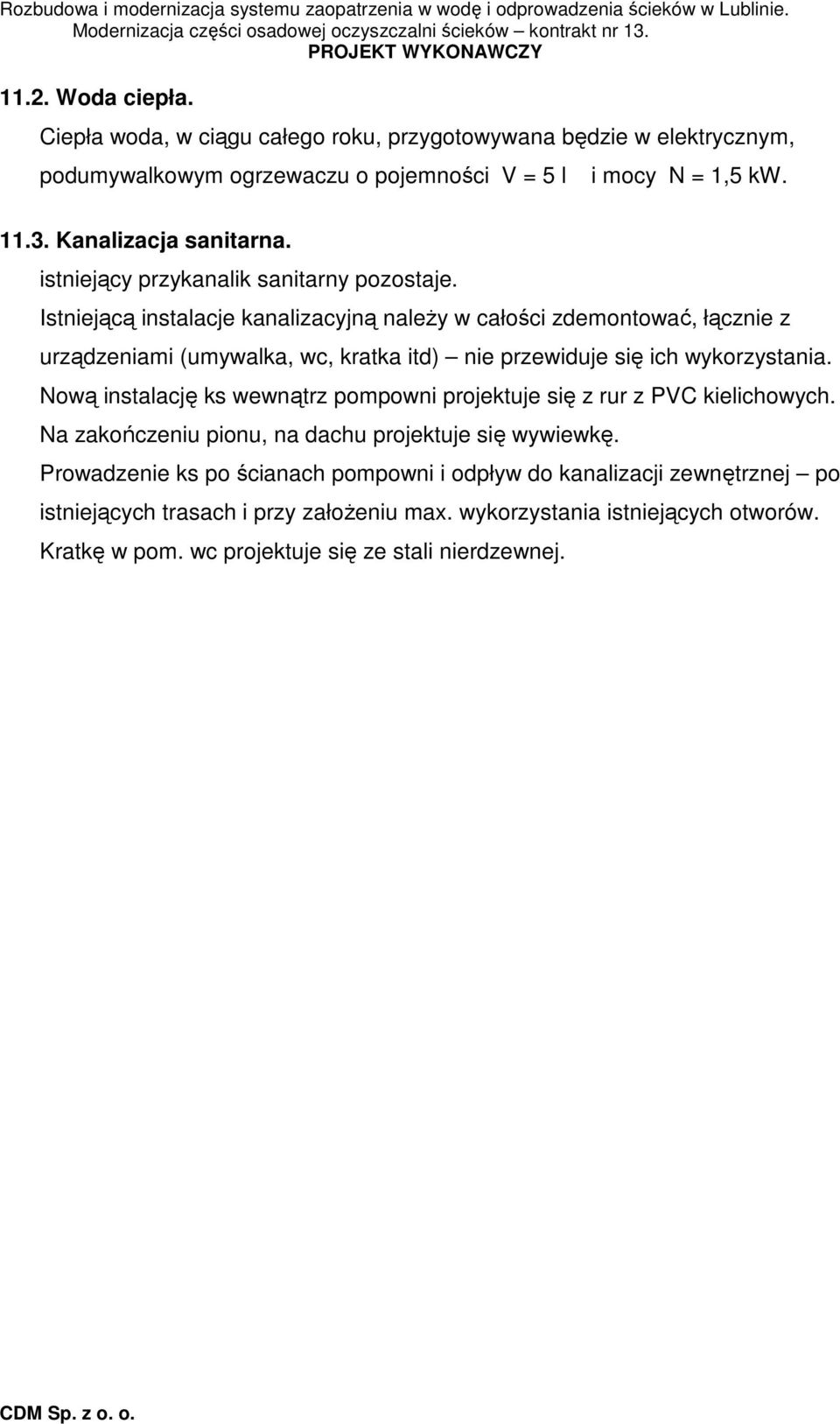

8 11.2. Woda ciepła. Ciepła woda, w ciągu całego roku, przygotowywana będzie w elektrycznym, podumywalkowym ogrzewaczu o pojemności V = 5 l i mocy N = 1,5 kw Kanalizacja sanitarna. istniejący przykanalik sanitarny pozostaje. Istniejącą instalacje kanalizacyjną naleŝy w całości zdemontować, łącznie z urządzeniami (umywalka, wc, kratka itd) nie przewiduje się ich wykorzystania. Nową instalację ks wewnątrz pompowni projektuje się z rur z PVC kielichowych. Na zakończeniu pionu, na dachu projektuje się wywiewkę. Prowadzenie ks po ścianach pompowni i odpływ do kanalizacji zewnętrznej po istniejących trasach i przy załoŝeniu max. wykorzystania istniejących otworów. Kratkę w pom. wc projektuje się ze stali nierdzewnej.
