1 OPIS TECHNICZNY do projektu budowlanego i wykonawczego instalacji c.o., c.t., instalacji wod.-kan. w modernizowanych pomieszczeniach Sali Konferencyjnej wraz z zapleczem w Warmińsko-Mazurskim Urzędzie Wojewódzkim w Olsztynie. 1.Podstawa opracowania. 1.1.Zlecenie Inwestora. 1.2.Projekty budowlane architektoniczny oraz branżowe opracowywane równolegle. 1.3.Projekty podstawowe budynku Urzędu Wojewódzkiego w Olsztynie opracowane przez Wojewódzkie Biuro Projektów w Olsztynie w 1956 r. 1.4.Uzgodnienia międzybranżowe. 1.5.Dane katalogowe projektowanych urządzeń. 1.6.Obowiązujące normy i przepisy. 2. Stan istniejący przed modernizacją. Sala Konferencyjna oraz pomieszczenia zaplecza ogrzewane są grzejnikami podłączonymi do instalacji c.o. budynku zasilanej czynnikiem grzewczym z węzła cieplnego. Rurociągi rozprowadzające ułożone są w kanałach podpodłogowych. Instalacja c.t. doprowadzająca czynnik grzewczy do nagrzewnicy wentylacyjnej jest odcięta od instalacji c.o. układ wentylacyjny jest nieużywany. Instalację c.o. w obrębie Sali Konferencyjnej wraz z balkonem oraz zaplecza w całości przeznacza się do demontażu. 3.Projektowane rozwiązania. 3.1.Instalacja c.o. Projektuje się instalację c.o. grzejnikową tylko w pomieszczeniach zaplecza. W Sali Konferencyjnej przewidziano ogrzewanie powietrzne rozwiązane w projekcie wentylacji mechanicznej. Instalację c.o. włączono do istniejących rurociągów c.o. Rurociągi rozprowadzające prowadzone będą w kanałach podpodłogowych istniejących. Zapotrzebowanie ciepła : Q c.o. = 6,95 kw. Ciśnienie dyspozycyjne H d = 14,1 kpa. Instalację c.o. zaprojektowano w systemie dwururowym trójnikowym z rozdziałem dolnym

Projekty budowlane architektoniczny oraz branżowe opracowywane równolegle. 1.3.

2 Rurociągi. Rurociągi rozprowadzające wspólne dla c.o. oraz c.t. ułożone w kanale podpodłogowym zaprojektowano z rur stalowych czarnych ze szwem łączone przez spawanie wg PN-84/H Rurociągi indywidualne tylko dla instalacji c.o. zaprojektowano z rur wielowarstwowych UPONOR system UNIPIPE- typ PE-RT/AL/PE-RT. Rurociągi układać ze spadkiem min. 0,3 % w kierunku odwodnienia (odwodnienie przewidziano w tym samym miejscu co przed modernizacją). Kompensacja. Punkty stałe na rurociągach rozprowadzających montować w miejscach wskazanych w części rysunkowej opracowania. Kompensację rurociągów rozwiązano w systemie samokompensującym oraz przy pomocy kompensatora mieszkowego. Dobór kompensatora mieszkowego. - długość rurociągu stalowego Dn 65 mm do skompensowania l = 13,0 m wydłużenie liniowe L = 12 x 10-6 x13 x 80 = 0,0125 m = 12,5 mm Dobrano kompensator mieszkowy z przyłączami do spawania typ KR 65-6Z na ciśnienie p = 0,6 MPa, kompensacja ± 20 mm. Producent : Zakład Elementów Sprężystych WSK PZL-Warszawa S.A. Odpowietrzenie. W najwyższym punkcie instalacji przewidziano automatyczne odpowietrzniki. Do odpowietrzania instalacji wykorzystane będą kurki odpowietrzające będące w wyposażeniu grzejników. Aparaty grzewcze : Grzejniki stalowe płytowe PURMO z podejściami od dołu. Armatura - - zawory kulowe odcinające gwintowane p = 0,6 MPa, - regulacja temperatury na poszczególnych grzejnikach przy pomocy głowice termostatycznych RTD-N Danfoss, - w celu uzyskania założonego przepływu czynnika grzewczego przewidziano zawór regulacyjny przepływu Hydrocontrol R Dn 65 mm

0,3 % w kierunku odwodnienia (odwodnienie przewidziano w tym samym miejscu co przed modernizacją). Kompensacja.

3 Zabezpieczenie antykorozyjne. Rurociągi stalowe czarne zabezpieczyć antykorozyjnie poprzez oczyszczenie z rdzy przy pomocy szczotkowania do II stopnia czystości, dwukrotne pomalowanie farbą podkładową termoodporną oraz jednokrotne polakierowanie emalią termoodporną. Zabezpieczenie termiczne. Po zmontowaniu instalacji,wypłukaniu oraz po przeprowadzonej próbie szczelności rurociągi w kanałach podpodłogowych zaizolować otulinami Thermaflex FRZ gr. 25 mm. Zabezpieczenie p.poż. Przejście rurociągów c.o. z kanału podpodłogowego przez strop do pomieszczeń zaplecza zabezpieczyć p.poż. poprzez uszczelnienie pianką PROMAFOAM-C i PROMASEAL-Mastic. 3.2.Instalacja c.t Opis. Projektuje się instalację c.t. w celu doprowadzenia czynnika grzewczego do nagrzewnicy centrali wentylacyjnej. Instalację c.t. włączono do istniejących rurociągów c.o. Rurociągi rozprowadzające prowadzone będą w kanałach podpodłogowych istniejących. Instalację c.t. zaprojektowano w systemie dwururowym z rozdziałem dolnym. Zapotrzebowanie ciepła : Q c.t. = 118,0 kw. Dobór pompy w krótkim obiegu nagrzewnicy. Przepływ G = 118x860 = kg/h Wysokość podnoszenia : opór nagrzewnicy opór rurociągów Razem : 12,0 kpa 2,0 kpa 14,0 kpa Dobrano pompę f. WILO TOP-S 40/4 nastawa 3 (min.) zasilanie el. 3 x 400 V, P 1 = 85 W. Sterowanie pompą z automatyki centrali wentylacyjnej

jednokrotne polakierowanie emalią termoodporną. Zabezpieczenie termiczne.

4 Dobór zaworu trójdrogowego mieszającego. Przepływ G = 5074 kg/h Dobrano zawór trójdrogowy mieszający łączący Kv s = 25,0 m 3 /h opór zaworu p = 2 5, = 4,0 kpa Siłownik elektryczny do zaworu wg wymagań automatyki centrali wentylacyjnej. Rurociągi. Rurociągi rozprowadzające wspólne dla c.o. oraz c.t. wg opisu dotyczącego instalacji c.o. Rurociągi indywidualne tylko dla instalacji c.t. zaprojektowano z rur wielowarstwowych UPONOR system UNIPIPE- typ PE-RT/AL/PE-RT. Rurociągi układać ze spadkiem min. 0,3%. W najwyższych punktach instalacji montować automatyczne odpowietrzniki. Kompensacja. Zaprojektowano trasę rurociągów w układzie samokompensującym się. Zabezpieczenie termiczne. Po zmontowaniu instalacji,wypłukaniu oraz po przeprowadzonej próbie szczelności rurociągi w kanałach podpodłogowych zaizolować otulinami Thermaflex FRZ gr. 25 mm. Zabezpieczenie p.poż. Przejście rurociągów c.o. z kanału podpodłogowego przez strop do pomieszczeń zaplecza zabezpieczyć p.poż. poprzez uszczelnienie pianką PROMAFOAM-C i PROMASEAL-Mastic

Rurociągi. Rurociągi rozprowadzające wspólne dla c.o. oraz c.t. wg opisu dotyczącego instalacji c.o. Rurociągi indywidualne tylko dla instalacji c.t. zaprojektowano z rur wielowarstwowych UPONOR system UNIPIPE- typ PE-RT/AL/PE-RT.

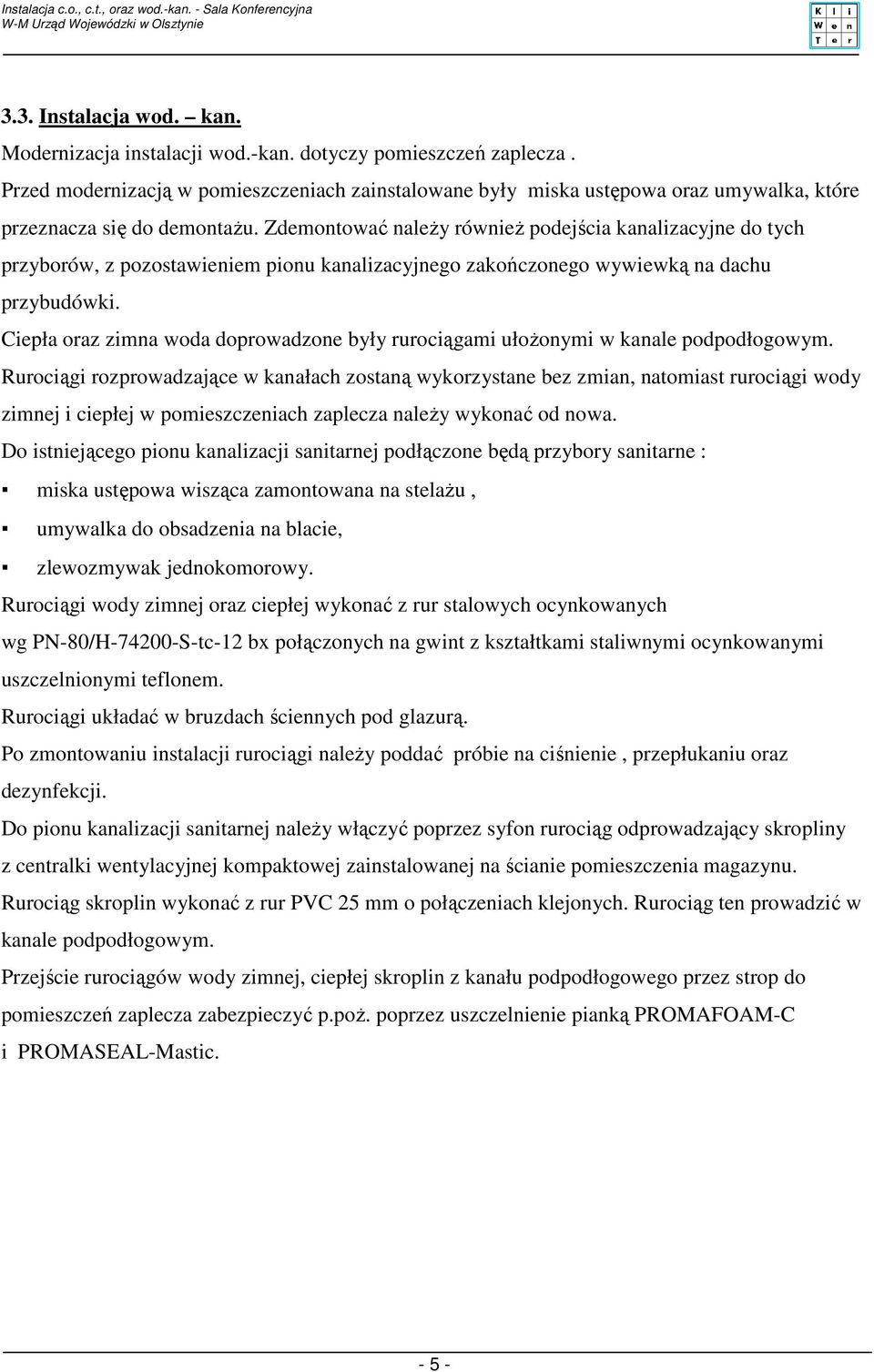

5 3.3. Instalacja wod. kan. Modernizacja instalacji wod.-kan. dotyczy pomieszczeń zaplecza. Przed modernizacją w pomieszczeniach zainstalowane były miska ustępowa oraz umywalka, które przeznacza się do demontażu. Zdemontować należy również podejścia kanalizacyjne do tych przyborów, z pozostawieniem pionu kanalizacyjnego zakończonego wywiewką na dachu przybudówki. Ciepła oraz zimna woda doprowadzone były rurociągami ułożonymi w kanale podpodłogowym. Rurociągi rozprowadzające w kanałach zostaną wykorzystane bez zmian, natomiast rurociągi wody zimnej i ciepłej w pomieszczeniach zaplecza należy wykonać od nowa. Do istniejącego pionu kanalizacji sanitarnej podłączone będą przybory sanitarne : miska ustępowa wisząca zamontowana na stelażu, umywalka do obsadzenia na blacie, zlewozmywak jednokomorowy. Rurociągi wody zimnej oraz ciepłej wykonać z rur stalowych ocynkowanych wg PN-80/H S-tc-12 bx połączonych na gwint z kształtkami staliwnymi ocynkowanymi uszczelnionymi teflonem. Rurociągi układać w bruzdach ściennych pod glazurą. Po zmontowaniu instalacji rurociągi należy poddać próbie na ciśnienie, przepłukaniu oraz dezynfekcji. Do pionu kanalizacji sanitarnej należy włączyć poprzez syfon rurociąg odprowadzający skropliny z centralki wentylacyjnej kompaktowej zainstalowanej na ścianie pomieszczenia magazynu. Rurociąg skroplin wykonać z rur PVC 25 mm o połączeniach klejonych. Rurociąg ten prowadzić w kanale podpodłogowym. Przejście rurociągów wody zimnej, ciepłej skroplin z kanału podpodłogowego przez strop do pomieszczeń zaplecza zabezpieczyć p.poż. poprzez uszczelnienie pianką PROMAFOAM-C i PROMASEAL-Mastic

Zdemontować należy również podejścia kanalizacyjne do tych przyborów, z pozostawieniem pionu kanalizacyjnego zakończonego wywiewką na dachu przybudówki.

6 Uwaga! Całość robót wykonać zgodnie z : Wymaganiami technicznymi COBRTI INSTAL : - Warunki techniczne wykonania i odbioru instalacji c.o.", - Warunki techniczne wykonania i odbioru instalacji ogrzewczych - Warunki techniczne wykonania i odbioru instalacji wodociągowych ", - Warunki techniczne wykonania i odbioru instalacji kanalizacyjnych", - Warunki techniczne wykonania i odbioru rurociągów z tworzyw sztucznych", - Przepisami BHP. Można zastosować urządzenia oraz materiały innych producentów niż podano w projekcie, pod warunkiem zapewnienia takich samych parametrów. Opracowała : inż. Jolanta Grygier - 6 -
