1 TEMAT : Projekt budowlany instalacji wodociągowej i kanalizacyjnej OBIEKT : Remont, rozbudowa i przebudowa budynku Centrum Kultury Akademickiej PWSZ ADRES : ul. Czarnieckiego 15 INWESTOR : Państwowa Wyższa Szkoła Zawodowa im. ks. Bronisława Markiewicza ul. Czarnieckiego 16 Autor opracowania opracował sprawdził Imię i nazwisko mgr inż. Stanisław Falkowski Upr. UAN-III/7342/7/92 Joanna Falkowska mgr inż. Roman Tworz Upr. 32/69 JAROSŁAW lipiec 2008 r podpis

2 Z A W A R T O Ś Ć O P R A C O W A N I A I Opis techniczny 1. Temat i zakres opracowania. 2. Inwestor. 3. Podstawa opracowania. 4. Stan istniejący. 5. Rozwiązania techniczne instalacji wodociągowej. 6. Rozwiązania techniczne instalacji kanalizacyjnej. 7. Uwagi końcowe. II Część rysunkowa 1. Rzut przyziemia inst. wod-kan skala 1:50 rys. nr 1 2. Rzut parteru inst. wod-kan skala 1:50 rys. nr 2 3. Rzut poziomu +4,80 inst. wod-kan skala 1:50 rys. nr 3 4. Rozwinięcie instalacji kanalizacyjnej skala 1:100/100 rys. nr 5 5. Aksonometria instalacji wodociągowej skala 1:50 rys. nr 6 6. Węzeł wodomierzowy rys. nr 7

3 O P I S T E C H N I C Z N Y 1. Temat i zakres opracowania: Projekt budowlany instalacji wodociągowej i kanalizacyjnej dla remontu, rozbudowy i przebudowy Centrum Kultury Akademickiej PWSZ w Jarosławiu 2. Inwestor: Państwowa Wyższa Szkoła Zawodowa ul. Czarnieckiego Podstawa opracowania: zlecenie Inwestora projekt architektoniczno - budowlany 4. Stan istniejący: Projektowany budynek dydaktyczny PWSZ realizowany będzie na terenie Miasteczka Akademickiego PWSZ przy ul. Czarnieckiego, na bazie rozpoczętej inwestycji pn. Budynek Centrum Kultury Akademickiej. Do budynku wykonane jest przyłącze wodociągowe i kanalizacyjne sanitarne i deszczowe. 5. Rozwiązania techniczne instalacji wodociągowej: Instalacja wody zimnej Doprowadzenie wody do budynku przewidziano z istniejącego przyłącza wodociągowego φ50 PE, do pomiaru zużycia wody zaprojektowano wodomierz skrzydełkowy typu WS 3,5 o średnicy φ25. Przed i za wodomierzem zaprojektowano zawory odcinające, zawór od stronny instalacji z kurkiem spustowym oraz zawór antyskażeniowy EA 2232 firmy Danfoss. Dla zestawu wodomierzowego zaprojektowano obejście pożarowe. Instalacja służy do doprowadzenia wody do baterii czerpalnych stojących przy przyborach sanitarnych w sanitariatach. Instalacja wodociągowa wyposażona będzie w hydranty pożarowe φ25 zlokalizowane na każdej kondygnacji na klatce schodowej przy wejściach. Instalację p.pożarową wykonać z rur stalowych ocynkowanych o połączeniach gwintowanych od zestawu wodomierzowego do miejsca lokalizacji hydrantów pożarowych wewnętrznych. Pozostałe przewody zaprojektowano z rur miedzianych o połączeniach lutowanych kapilarnych. Przewody prowadzić w bruzdach ściennych. Wszystkie przewody izolować termicznie otulinami THERMAFLEX gr. 9mm typu Thermacompakt S dla przewodów w bruzdach ściennych. Instalacja wody ciepłej Ciepła woda przygotowywana będzie przez pojemnościowy podgrzewacz

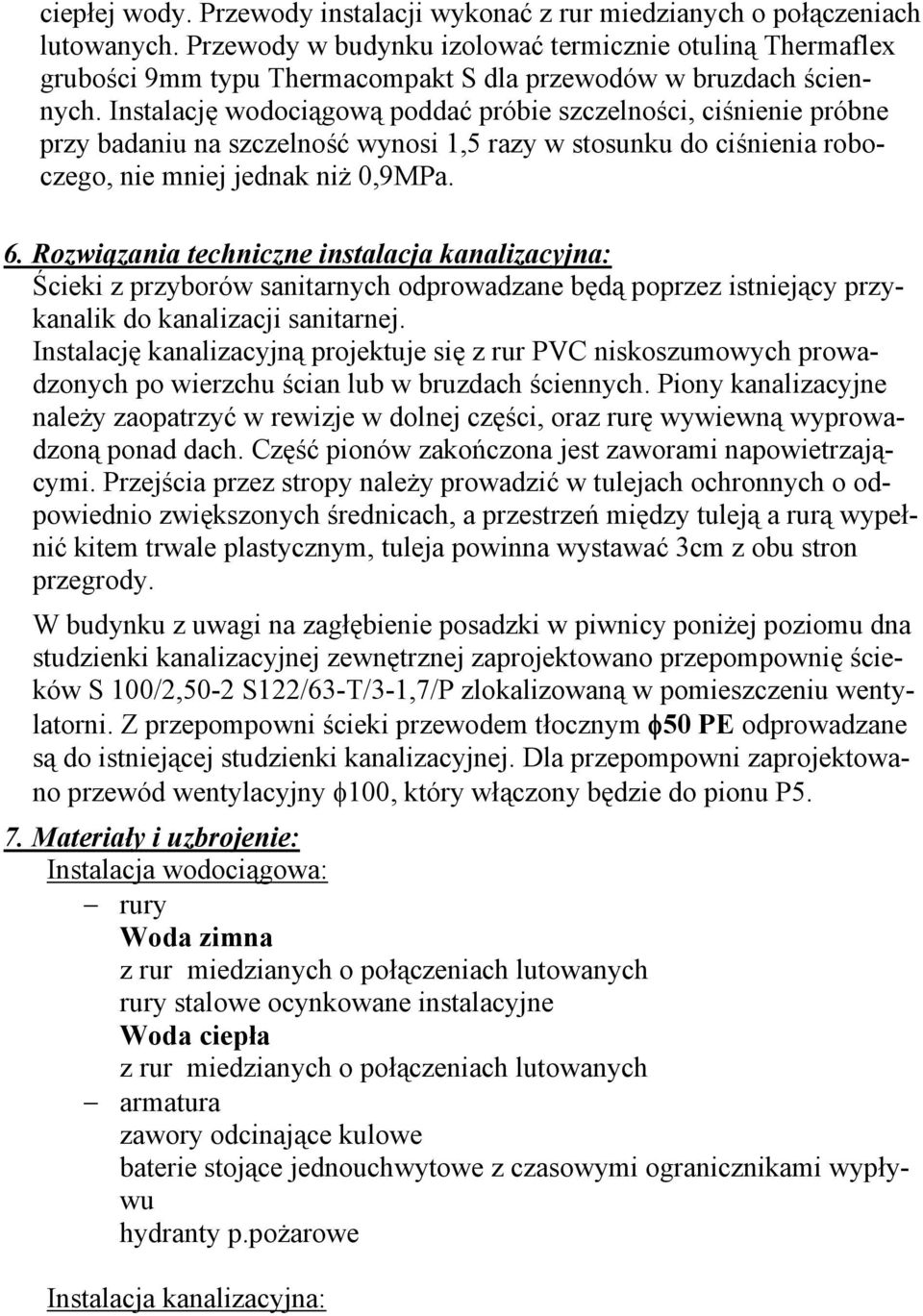

4 ciepłej wody. Przewody instalacji wykonać z rur miedzianych o połączeniach lutowanych. Przewody w budynku izolować termicznie otuliną Thermaflex grubości 9mm typu Thermacompakt S dla przewodów w bruzdach ściennych. Instalację wodociągową poddać próbie szczelności, ciśnienie próbne przy badaniu na szczelność wynosi 1,5 razy w stosunku do ciśnienia roboczego, nie mniej jednak niż 0,9MPa. 6. Rozwiązania techniczne instalacja kanalizacyjna: Ścieki z przyborów sanitarnych odprowadzane będą poprzez istniejący przykanalik do kanalizacji sanitarnej. Instalację kanalizacyjną projektuje się z rur PVC niskoszumowych prowadzonych po wierzchu ścian lub w bruzdach ściennych. Piony kanalizacyjne należy zaopatrzyć w rewizje w dolnej części, oraz rurę wywiewną wyprowadzoną ponad dach. Część pionów zakończona jest zaworami napowietrzającymi. Przejścia przez stropy należy prowadzić w tulejach ochronnych o odpowiednio zwiększonych średnicach, a przestrzeń między tuleją a rurą wypełnić kitem trwale plastycznym, tuleja powinna wystawać 3cm z obu stron przegrody. W budynku z uwagi na zagłębienie posadzki w piwnicy poniżej poziomu dna studzienki kanalizacyjnej zewnętrznej zaprojektowano przepompownię ścieków S 100/2,50-2 S122/63-T/3-1,7/P zlokalizowaną w pomieszczeniu wentylatorni. Z przepompowni ścieki przewodem tłocznym φ50 PE odprowadzane są do istniejącej studzienki kanalizacyjnej. Dla przepompowni zaprojektowano przewód wentylacyjny φ100, który włączony będzie do pionu P5. 7. Materiały i uzbrojenie: Instalacja wodociągowa: rury Woda zimna z rur miedzianych o połączeniach lutowanych rury stalowe ocynkowane instalacyjne Woda ciepła z rur miedzianych o połączeniach lutowanych armatura zawory odcinające kulowe baterie stojące jednouchwytowe z czasowymi ogranicznikami wypływu hydranty p.pożarowe Instalacja kanalizacyjna:

5 rury kanalizacyjne z PVC niskoszumowe łączone na uszczelkę gumową produkcji Wavin Metalplast-Buk Sp. z o.o. rury stosowane na poziomy kanalizacyjne φ160 typu SDR34 klasy S. uzbrojenie: syfony umywalkowe, zawory napowietrzające oraz wywiewki na pionach wyprowadzone ponad połać dachu z PVC przybory umywalki, miski stepowe, pisuary fajansowe Izolacja termiczna: otuliny THERMAFLEX Thermacompakt S dla przewodów w bruzdach ściennych 9. Uwagi końcowe: Całość robót należy wykonać zgodnie warunkami technicznymi, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 10 z 1995r. poz. 46), obowiązującymi normami i przepisami. Opracował: Joanna Falkowska
