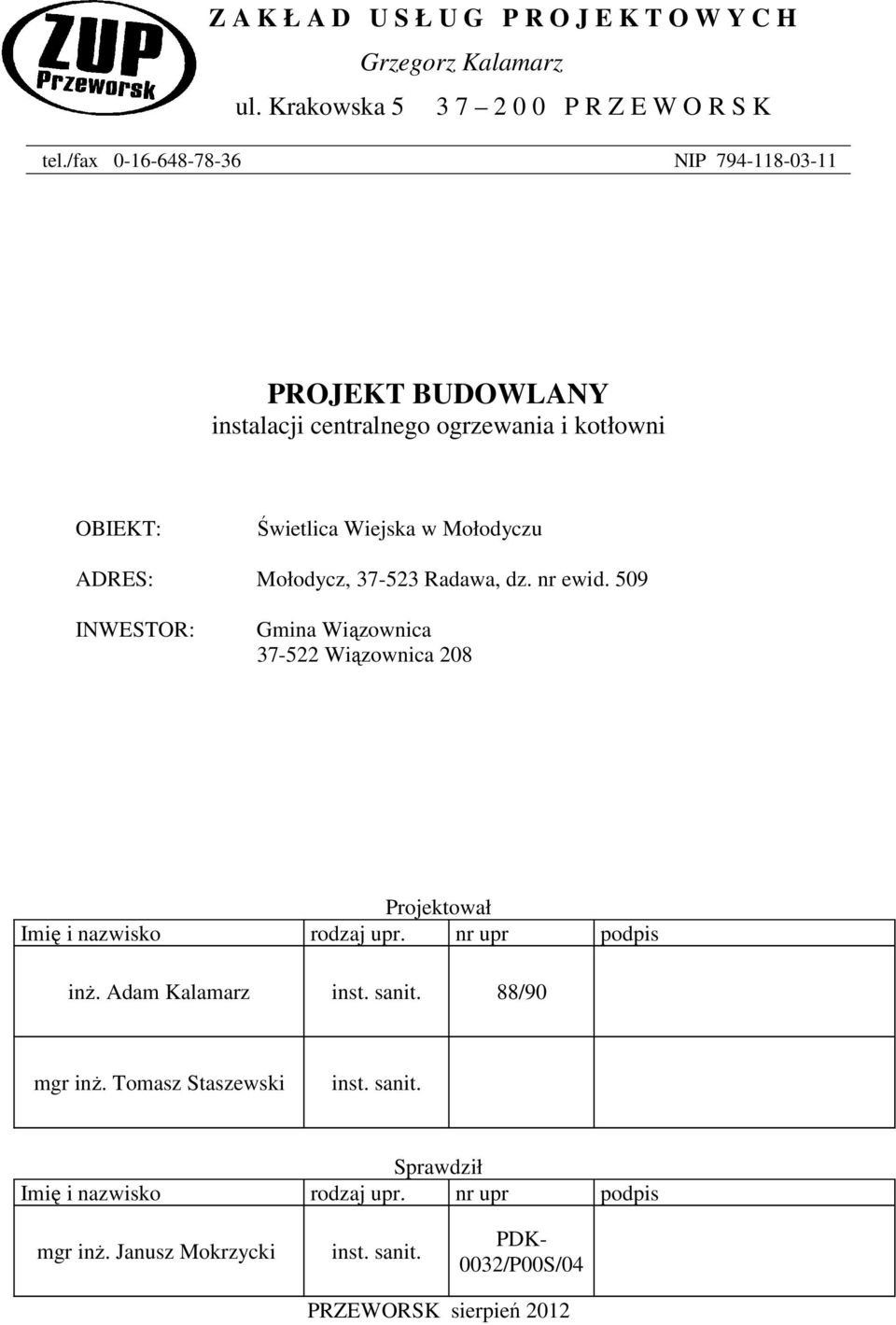

1 Z A K Ł A D U S Ł U G P R O J E K T O W Y C H Grzegorz Kalamarz ul. Krakowska P R Z E W O R S K tel./fax NIP PROJEKT BUDOWLANY instalacji centralnego ogrzewania i kotłowni OBIEKT: Świetlica Wiejska w Mołodyczu ADRES: Mołodycz, Radawa, dz. nr ewid. 509 INWESTOR: Gmina Wiązownica Wiązownica 208 Projektował Imię i nazwisko rodzaj upr. nr upr podpis inż. Adam Kalamarz inst. sanit. 88/90 mgr inż. Tomasz Staszewski inst. sanit. Sprawdził Imię i nazwisko rodzaj upr. nr upr podpis mgr inż. Janusz Mokrzycki inst. sanit. PDK- 0032/P00S/04 PRZEWORSK sierpień 2012

Mołodycz, 37-523 Radawa, dz. nr ewid. 509 INWESTOR: Gmina Wiązownica 37-522 Wiązownica 208 Projektował Imię i nazwisko rodzaj upr. nr upr podpis inż.

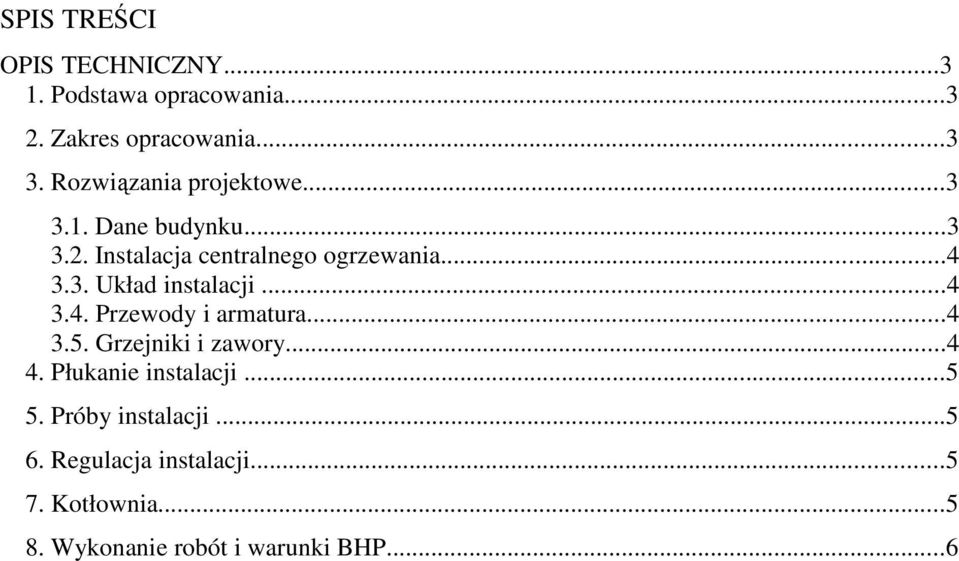

2 SPIS TREŚCI OPIS TECHNICZNY Podstawa opracowania Zakres opracowania Rozwiązania projektowe Dane budynku Instalacja centralnego ogrzewania Układ instalacji Przewody i armatura Grzejniki i zawory Płukanie instalacji Próby instalacji Regulacja instalacji Kotłownia Wykonanie robót i warunki BHP...6

..4 3.4. Przewody i armatura...4 3.5. Grzejniki i zawory...4 4. Płukanie instalacji...5 5.

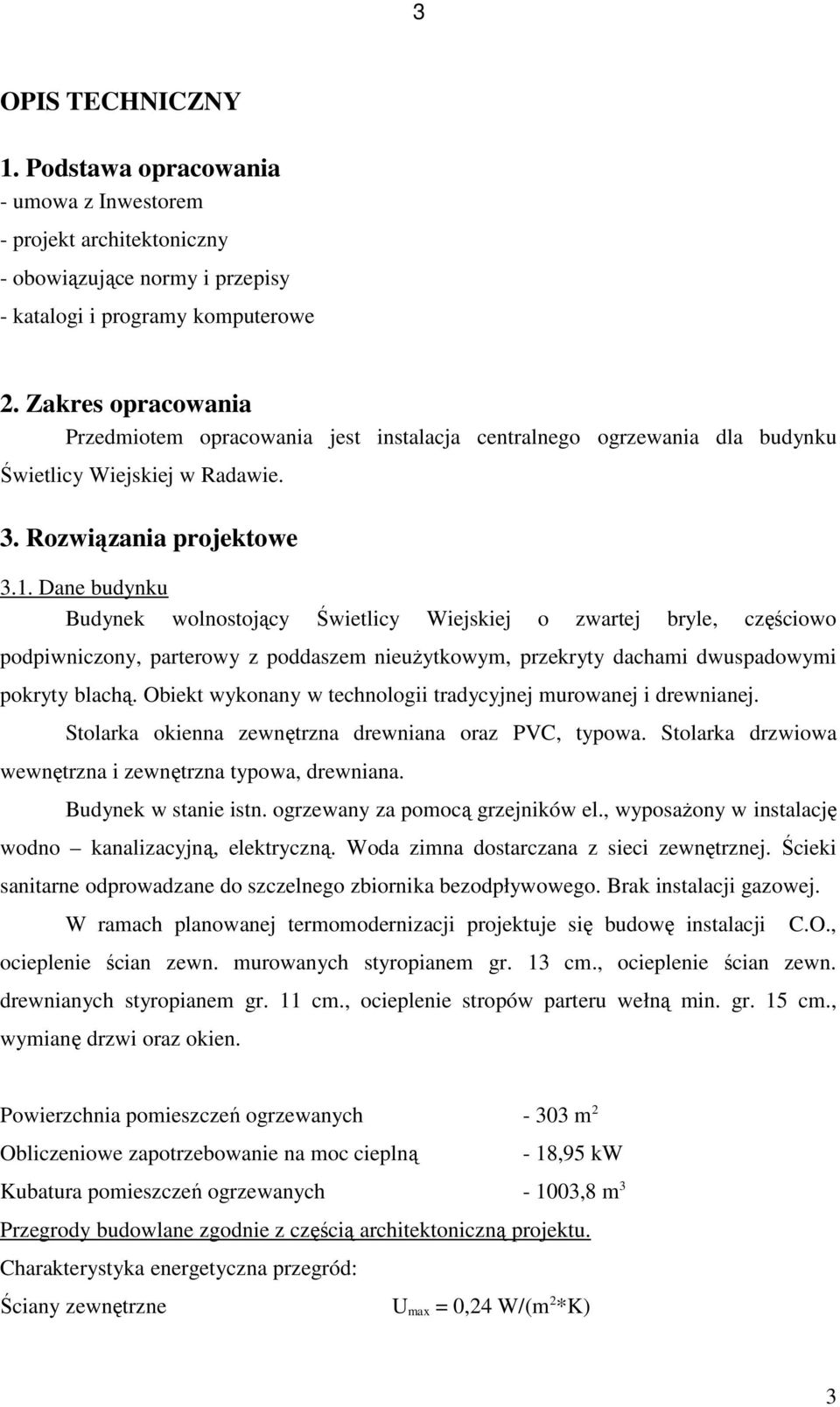

3 3 OPIS TECHNICZNY 1. Podstawa opracowania - umowa z Inwestorem - projekt architektoniczny - obowiązujące normy i przepisy - katalogi i programy komputerowe 2. Zakres opracowania Przedmiotem opracowania jest instalacja centralnego ogrzewania dla budynku Świetlicy Wiejskiej w Radawie. 3. Rozwiązania projektowe 3.1. Dane budynku Budynek wolnostojący Świetlicy Wiejskiej o zwartej bryle, częściowo podpiwniczony, parterowy z poddaszem nieużytkowym, przekryty dachami dwuspadowymi pokryty blachą. Obiekt wykonany w technologii tradycyjnej murowanej i drewnianej. Stolarka okienna zewnętrzna drewniana oraz PVC, typowa. Stolarka drzwiowa wewnętrzna i zewnętrzna typowa, drewniana. Budynek w stanie istn. ogrzewany za pomocą grzejników el., wyposażony w instalację wodno kanalizacyjną, elektryczną. Woda zimna dostarczana z sieci zewnętrznej. Ścieki sanitarne odprowadzane do szczelnego zbiornika bezodpływowego. Brak instalacji gazowej. W ramach planowanej termomodernizacji projektuje się budowę instalacji C.O., ocieplenie ścian zewn. murowanych styropianem gr. 13 cm., ocieplenie ścian zewn. drewnianych styropianem gr. 11 cm., ocieplenie stropów parteru wełną min. gr. 15 cm., wymianę drzwi oraz okien. Powierzchnia pomieszczeń ogrzewanych m 2 Obliczeniowe zapotrzebowanie na moc cieplną - 18,95 kw Kubatura pomieszczeń ogrzewanych ,8 m 3 Przegrody budowlane zgodnie z częścią architektoniczną projektu. Charakterystyka energetyczna przegród: Ściany zewnętrzne U max = 0,24 W/(m 2 *K) 3

Dane budynku Budynek wolnostojący Świetlicy Wiejskiej o zwartej bryle, częściowo podpiwniczony, parterowy z poddaszem nieużytkowym, przekryty dachami dwuspadowymi pokryty blachą.

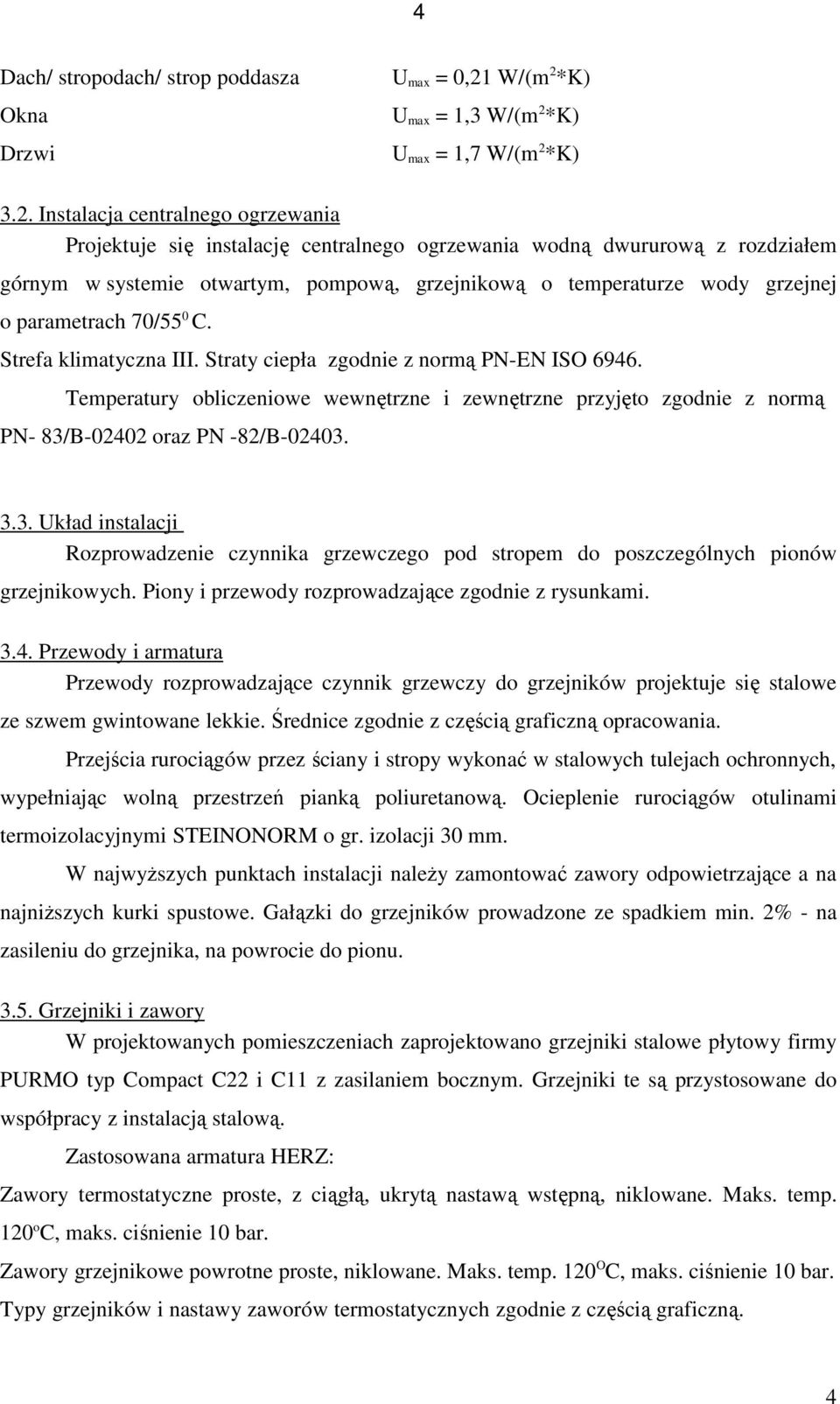

4 4 Dach/ stropodach/ strop poddasza Okna Drzwi U max = 0,21 W/(m 2 *K) U max = 1,3 W/(m 2 *K) U max = 1,7 W/(m 2 *K) 3.2. Instalacja centralnego ogrzewania Projektuje się instalację centralnego ogrzewania wodną dwururową z rozdziałem górnym w systemie otwartym, pompową, grzejnikową o temperaturze wody grzejnej o parametrach 70/55 0 C. Strefa klimatyczna III. Straty ciepła zgodnie z normą PN-EN ISO Temperatury obliczeniowe wewnętrzne i zewnętrzne przyjęto zgodnie z normą PN- 83/B oraz PN -82/B Układ instalacji Rozprowadzenie czynnika grzewczego pod stropem do poszczególnych pionów grzejnikowych. Piony i przewody rozprowadzające zgodnie z rysunkami Przewody i armatura Przewody rozprowadzające czynnik grzewczy do grzejników projektuje się stalowe ze szwem gwintowane lekkie. Średnice zgodnie z częścią graficzną opracowania. Przejścia rurociągów przez ściany i stropy wykonać w stalowych tulejach ochronnych, wypełniając wolną przestrzeń pianką poliuretanową. Ocieplenie rurociągów otulinami termoizolacyjnymi STEINONORM o gr. izolacji 30 mm. W najwyższych punktach instalacji należy zamontować zawory odpowietrzające a na najniższych kurki spustowe. Gałązki do grzejników prowadzone ze spadkiem min. 2% - na zasileniu do grzejnika, na powrocie do pionu Grzejniki i zawory W projektowanych pomieszczeniach zaprojektowano grzejniki stalowe płytowy firmy PURMO typ Compact C22 i C11 z zasilaniem bocznym. Grzejniki te są przystosowane do współpracy z instalacją stalową. Zastosowana armatura HERZ: Zawory termostatyczne proste, z ciągłą, ukrytą nastawą wstępną, niklowane. Maks. temp. 120 o C, maks. ciśnienie 10 bar. Zawory grzejnikowe powrotne proste, niklowane. Maks. temp. 120 O C, maks. ciśnienie 10 bar. Typy grzejników i nastawy zaworów termostatycznych zgodnie z częścią graficzną. 4

*K) U max = 1,3 *K) U max = 1,7 *K) 3.2.

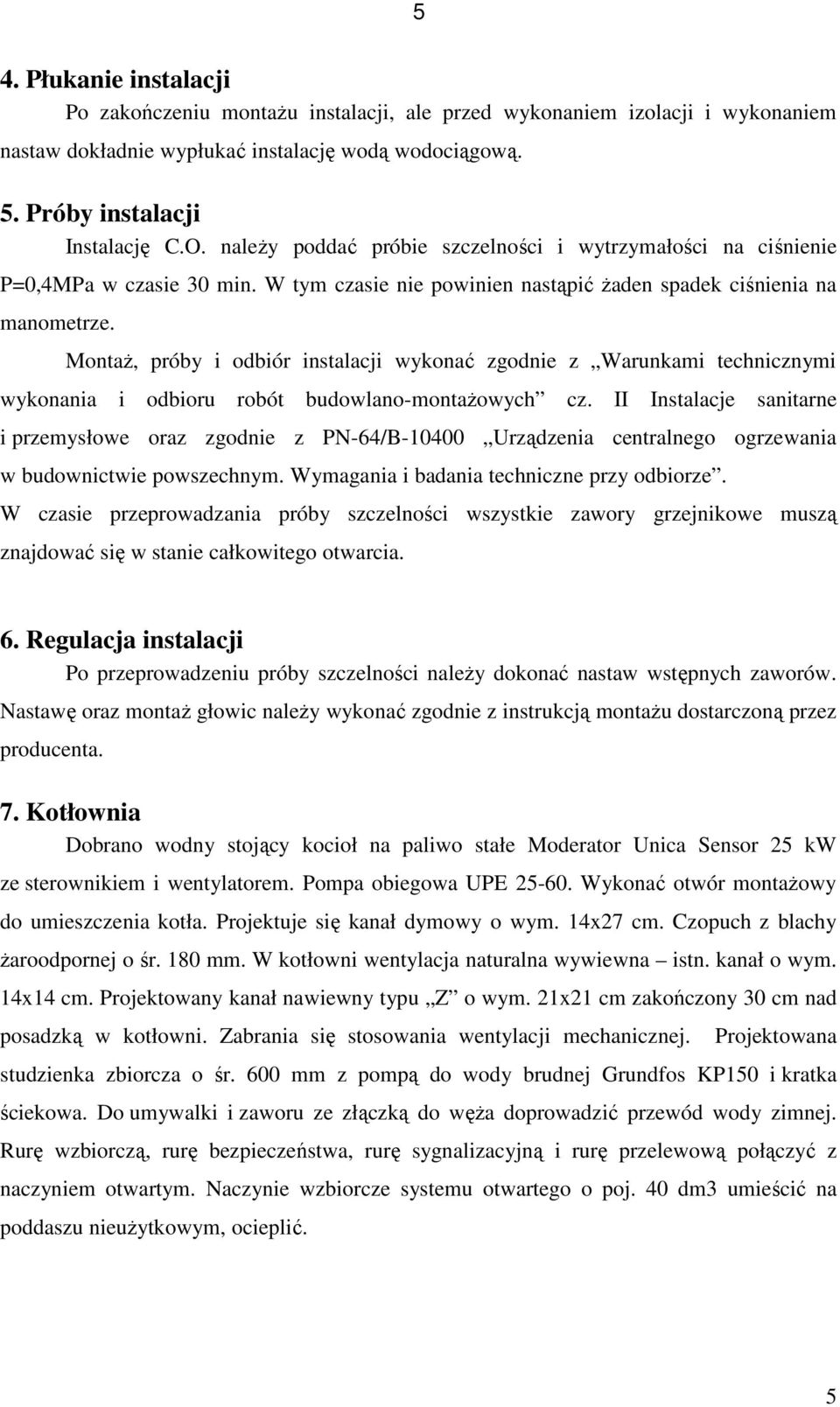

5 5 4. Płukanie instalacji Po zakończeniu montażu instalacji, ale przed wykonaniem izolacji i wykonaniem nastaw dokładnie wypłukać instalację wodą wodociągową. 5. Próby instalacji Instalację C.O. należy poddać próbie szczelności i wytrzymałości na ciśnienie P=0,4MPa w czasie 30 min. W tym czasie nie powinien nastąpić żaden spadek ciśnienia na manometrze. Montaż, próby i odbiór instalacji wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych cz. II Instalacje sanitarne i przemysłowe oraz zgodnie z PN-64/B Urządzenia centralnego ogrzewania w budownictwie powszechnym. Wymagania i badania techniczne przy odbiorze. W czasie przeprowadzania próby szczelności wszystkie zawory grzejnikowe muszą znajdować się w stanie całkowitego otwarcia. 6. Regulacja instalacji Po przeprowadzeniu próby szczelności należy dokonać nastaw wstępnych zaworów. Nastawę oraz montaż głowic należy wykonać zgodnie z instrukcją montażu dostarczoną przez producenta. 7. Kotłownia Dobrano wodny stojący kocioł na paliwo stałe Moderator Unica Sensor 25 kw ze sterownikiem i wentylatorem. Pompa obiegowa UPE Wykonać otwór montażowy do umieszczenia kotła. Projektuje się kanał dymowy o wym. 14x27 cm. Czopuch z blachy żaroodpornej o śr. 180 mm. W kotłowni wentylacja naturalna wywiewna istn. kanał o wym. 14x14 cm. Projektowany kanał nawiewny typu Z o wym. 21x21 cm zakończony 30 cm nad posadzką w kotłowni. Zabrania się stosowania wentylacji mechanicznej. Projektowana studzienka zbiorcza o śr. 600 mm z pompą do wody brudnej Grundfos KP150 i kratka ściekowa. Do umywalki i zaworu ze złączką do węża doprowadzić przewód wody zimnej. Rurę wzbiorczą, rurę bezpieczeństwa, rurę sygnalizacyjną i rurę przelewową połączyć z naczyniem otwartym. Naczynie wzbiorcze systemu otwartego o poj. 40 dm3 umieścić na poddaszu nieużytkowym, ocieplić. 5

Montaż, próby i odbiór instalacji wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych cz.

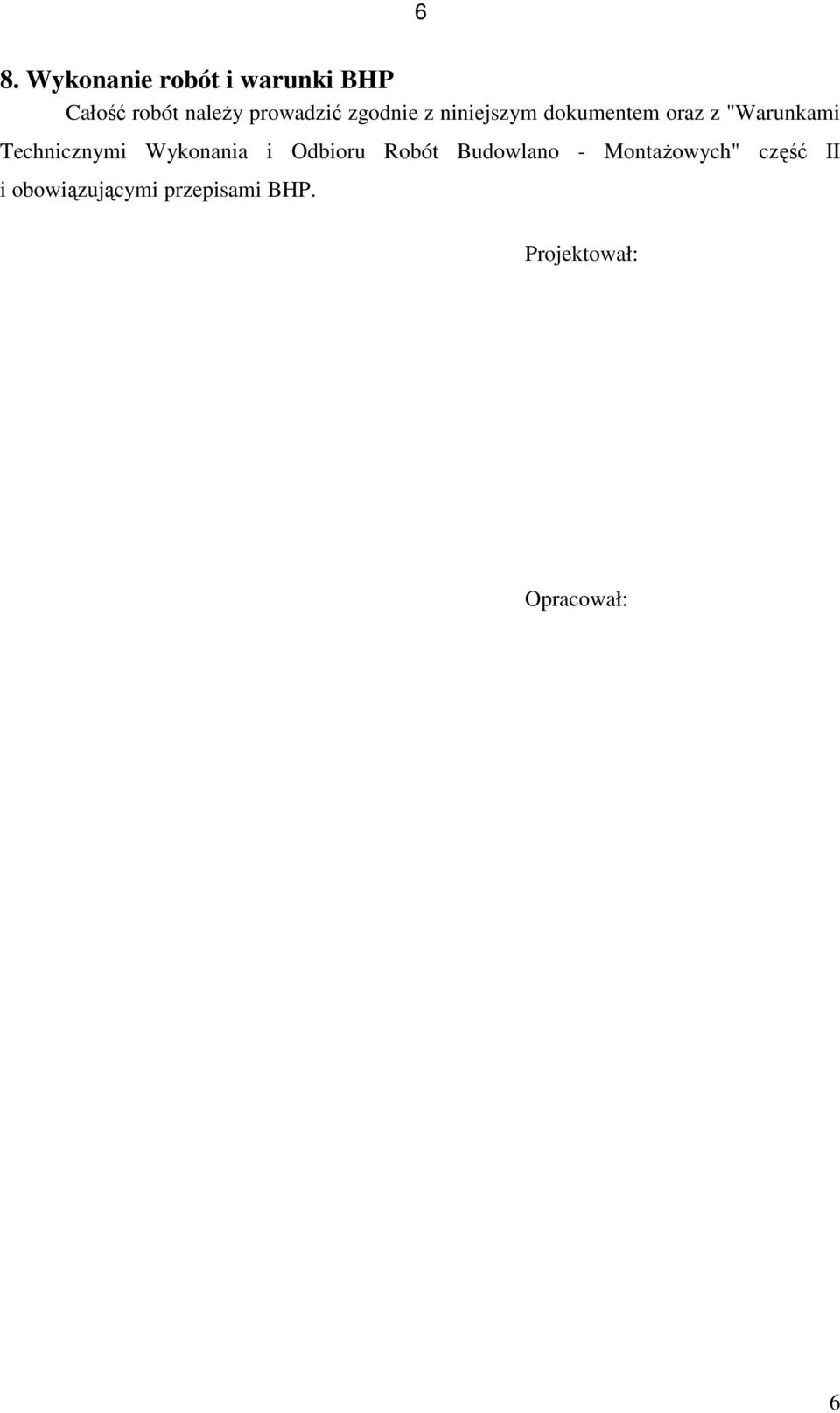

6 6 8. Wykonanie robót i warunki BHP Całość robót należy prowadzić zgodnie z niniejszym dokumentem oraz z "Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano - Montażowych" część II i obowiązującymi przepisami BHP. Projektował: Opracował: 6
