1 RUSZCZAK s.c. FIRMA USŁUGOWO -PROJEKTOWA TADEUSZ RUSZCZAK Warszawa ul. Orzycka 8 m 81 tel/fax , , URZADZENIA SIECI I INSTALACJE ELEKTRYCZNE PROJEKTOWANIE, NADZORY, KOSZTORYSY, DORADZTWO TECHNICZNE OBIEKT INWESTOR PAŁAC PREZYDENTA RP Warszawa ul. Krakowske Przedmesce KANCELARIA PREZYDENTA RP Warszawa ul. Wejska 4/6/8 STADIUM PROJEKT BUDOWLANO WYKONAWCZY TEMAT P.B. W. INSTALACJI ELEKTRYCZNEJ OŚWIETLENIA AWARYJNEGO (EWAKUACYJNEGO ) I KIERUNKOWEGO BRANŻA ELEKTRYCZNA CECHA E 42/11 Egz. Nr. PROJEKTOWAŁ PROJEKTOWAŁ INŻ. TADEUSZ RUSZCZAK upr. Bud. ST 491/84 MGR INŻ. JOANNA JAŚWIŁKO PROJEKTOWAŁ SPRAWDZIŁ MGR INŻ WALDEMAR DURANC upr. Bud. ST 239/86 Warszawa, serpeń 2011 r BIURO: RUSZCZAK s.c. FIRMA USŁUGOWO PROJEKTOWA Warszawa ul. Al. Stanów Zjednoczonych 51 p. 112 tel/fax , tel tel , e-mal : ruszczaksc@wp.pl NIP , REGON RUSZCZAK s.c. PAŁAC PREZYDENTA RP PBW ośwetlena awaryjnego 1

2 I OPIS TECHNICZNY 1 Przedmot zakres opracowana 2 Założena projektowe 3 Stan stnejący 4 Stan projektowany 5 Zaslane 6 Rozdzelnce tablce 7 Instalacje elektryczne 8 Przecwpożarowy wyłącznk prądu 9 Zagadnena BHP 10 Ochrona przecwpożarowa 11 Informacja BOS II III IV V VI RYS. NR E-42/11-01 E-42/11-02 E-42/11-03 E-42/11-04 E-42/11-05 E-42/11-06 E-42/11-07 E-42/11-08 OBLICZENIA TECHNICZNE TABELA KABLI ZESTAWIENIE MATERIAŁÓW PODSTAWOWYCH PRZEDMIAR ROBÓT CZĘŚĆ RYSUNKOWA TYTUŁ Oznaczena uwag Schemat zasadnczy zaslana Plan nstalacj ośwetlenowej. Pwnca Plan nstalacj ośwetlenowej. Parter Plan nstalacj ośwetlenowej. I pętro Plan nstalacj ośwetlenowej. Poddasze Schemat rozdzelncy R GTB Schemat tablcy ośwetlena awaryjnego TE.. tablcy TO RUSZCZAK s.c. PAŁAC PREZYDENTA RP PBW ośwetlena awaryjnego 2

3 OPIS TECHNICZNY 1 PRZEDMIOT I ZAKRES OPRACOWANIA. Tematem nnejszego opracowana jest Projekt Budowlano -Wykonawczy nstalacj elektrycznej ośwetlena awaryjnego (ewakuacyjnego) kerunkowego dla całego budynku Pałacu Prezydenta Warszawa ul. Krakowske Przedmeśce Projekt swom zakresem obejmuje : - montaż zaslacza awaryjnego UPS -80 kva - montaż BY PASSA zewnętrznego - montaż rozdzelncy R GTB - montaż tablcy TE. - montaż dodatkowych urządzeń w tablcach TO. - montaż wlz-tu do rozdzelncy R UPS - montaż wlz-tów do tablc TE. - montaż opraw ośwetlena awaryjnego - nalepk ośwetlena kerunkowego - montaż nstalacj 2 ZAŁOŻENIA PROJEKTOWE. Projekt nnejszy opracowano na podstawe: - Zlecena Inwestora - podkładów archtektoncznych - wytyczne ochrony przecwpożarowej, założena branżowe - nwentaryzacj sporządzonej dla potrzeb projektowych - przepsów, katalogów aktualnych norm PN -IEC 3 STAN ISTNIEJĄCY W chwl obecnej nstalacja ośwetlena ewakuacyjnego kerunkowego w Pałacu Prezydenta zrealzowana jest w następujący sposób : - rozdzelnca R GTB zlokalzowana w wydzelonym pomeszczenu na pozome pwncy stanowąca główny punkt energetyczny dla ośwetlena ewakuacyjnego kerunkowego - tablce bezpeczeństwa TE. zlokalzowane na poszczególnych kondygnacjach w wyznaczonych strefach w sume 22 szt - centralna batera akumulatorów BA na napęce 220 V, DC zlokalzowana w osobnym pomeszczenu na pozome pwncy - prostownk Elster do ładowana bater akumulatorów - oprawy żarowe ośwetlena ewakuacyjnego - oprawy śwetlówkowe ośwetlena ewakuacyjnego kerunkowego - nstalacja jest wykonana następująco : - zaslene podstawowe rozdzelncy R GTB z rozdzelncy RGnn budynku kablam typu YKY układanym na korytkach kablowych - zaslene rezerwowe rozdzelncy R GTB z bater akumulatorów BA kablam typu YKY układanym na uchwytach - zaslene tablc TE z rozdzelncy R GTB kablam typu YKY układanym na korytkach kablowych - zaslene tablc TE na wyższych kondygnacjach z tablc TE. zlokalzowanych w pwncy kablam typu YKY układanym w rurkach RL p/t - zaslene opraw ośwetlenowych z tablc TE przewodam typu DY układanym w rurkach RL p/t TABLICE TE - zlokalzowane na poszczególnych kondygnacjach stanową punkty energetyczne zaslające obwody ewakuacyjne kerunkowe danej strefy. W tablcach zamontowane są : łącznk główne zabezpeczena odwodów ośwetlenowych. Tablce TE są to tablce wnękowe w obudowe metalowej stanową wydzelony fragment zestawu tablc w których sa : tablca TO., tablca TOR, tablca TK tablca TE OCENA TECHNICZNA - rozdzelnca R GTB batera akumulatorów to urządzena starego typu, bardzo wyeksploatowane, praktyczne batera akumulatorów jest neczynna zaslene rozdzelncy R GTB jest na stałe przełączone z rozdzelncy RGnn. Załączane nstalacj odbywa sę ręczne przez pracownków ponu techncznego. Znaczna część nstalacja poprzełączana jest do tablc TO. RUSZCZAK s.c. PAŁAC PREZYDENTA RP PBW ośwetlena awaryjnego 3

4 Ogólne nstalacja ne odpowada obecnym normom w całośc podlega pracom remontowym. Do dalszej eksploatacj pozostają nstalacje od tablc TE.. do opraw. Instalacja wykonana przewodam typu YDY 3x1,5 mm układanym p/t w rurkach RL. Z oględzn nstalacj wynka że grubość tynku na nstalacj wynos co najmnej 1,0 cm, odpowada obecnym wymaganom. 4. STAN PROJEKTOWANY W celu przystosowana nstalacj do aktualnych przepsów przewduje sę następujące prace remontowe : - demontaż rozdzelncy R GTB - demontaż prostownka Elsner - demontaż aparatów z tablc TE.. (pozostają tylko wnęk obudowy) - demontaż wlz-tów zaslających rozdzelncę R GTB tablc TE - demontaż bater akumulatorów BK UWAGA zdemontowaną baterę poddać procesow utylzacj - montaż zaslacza awaryjnego UPS -80 kva z zewnetrzną baterą akumulatorów na 1 h - montaż BY PASSA zewnętrznego - montaż rozdzelncy R GTB - montaż tablc TE. - montaż dodatkowych urządzeń w tablcach TO. - montaż wlz-tu do rozdzelncy R UPS - montaż wlz-tów do tablc TE. - montaż dodatkowych opraw ośwetlena awaryjnego - montaż dodatkowej nstalacj Nowe rozdzelnce będą ustawone w obecnym pomeszczenu bater akumulatorów, po uprzednm zdemontowanu urządzeń Natężene ośwetlena awaryjnego (ewakuacyjnego) przyjęto zgodne z normam wynosć : - mnmum 1 lx na pozome podłog na drodze ewakuacj - mnmum 5 lx na pozome podłog na rejone urządzeń takch jak, hydranty, gaśnce, przycsk pożarowe tp. 5. ZASILANIE Zgodne z ustalenam służb energetycznych obektu, zaslacz awaryjny UPS zaslony będze z rozdzelncy RGnn kablem typu 5x120 mm2 / układany w wydzelonym korytku kablowym K-200 / 50 / BILANS MOCY : - tablce TE. w lośc 22 szt po 2 kw - moc przyłączenowa Po = 44,0 kw - prąd nomnalny Io = 75,0 A Przyjęto zaslacz awaryjny UPS 80 kva - moc So = 80,0 kva - prąd nomnalny Io = 118,0 A Powyższa moc meśc sę w ogólnym blanse mocy ne powoduje zmany układu zaslana. Układ pomarowy energ pozostaje bez zman 6. ROZDZIELNICE I TABLICE 6,1 Rozdzelnca RGnn 0,4 kv. W celu zaslena UPS 80 kva w rozdzelncy RGnn należy dodatkowo zamontować : - rozłącznk 3-beg 3x160/400 A 6,2 Rozdzelnca R GTB. Na pozome -1 w wydzelonym pomeszczenu przewduje sę montaż nowej rozdzelncy R GTB, z której wyprowadzone będą wlz-y do poszczególnych tablc TE na poszczególnych pętrach. Rozdzelnca R GTB zbudowana będze z typowej tablcy naścennej w obudowe metalowej typu ATLANTIC 600x800x250 IP- 66 z drzwam metalowym pełnym zamykanym na zamk patentowe. Rozdzelnca jak aparaty produkcj Legrand lub nnej równorzędnej. Rozdzelnca będze zaslona kablam 0,4 kv typu 5x120 mm2 / z zaslacza awaryjnego UPS. Z rozdzelncy będą zaslone tablce TE kablam 0,4 kv typu 5x16 mm2 / W rozdzelncy przewduje sę następujące pola : - pole zaslające wyposażone w rozłącznk - analzator sec RUSZCZAK s.c. PAŁAC PREZYDENTA RP PBW ośwetlena awaryjnego 4

5 - pola odpływowe zaslające wlz- ty do tablc TE Wyjśce kablam do góry do korytka kablowego 6.3 Rozdzelnca BY PASS Obok rozdzelncy R GTB będze zamontowana rozdzelnca BY PASS poprzez którą będze zaslony UPS. Przewduje sę tablcę naścenną wobudowe metalowej typu ATLANTIC 600x800x250 IP- 66 z drzwam metalowym pełnym zamykanym na zamk patentowe W rozdzelncy będą zamontowane łacznk 3-faz 250 A Wyjśce kablam do góry do korytka kablowego 6.4 Tablce TE..( 22 szt l) W mejsce stnejących tablc TE ( wnęk obudowy pozostały do dalszej eksploatacj ) przewduje sę montaż następujących aparatów - pole zaslające wyposażone w rozłącznk stycznk - pole sterujące stycznkem - pola odpływowe, wyłącznk nadmarowo prądowe 10A-B zaslające poszczególne obwody Dodatkowa maskownca na wszystke aparaty, wykonane IP-20. W wszystke aparaty montowane na szyne TH Aparaty produkcj Legrand lub nnej równorzędnej. Tablce zaslone będą kablem typu 5x16 mm2 / układany w wydzelonym korytku kablowym K-200 / 50 / do tablc na wyższych kondygnacjach kablem typu 5x układanym w stnejących rurach p/t OBUDOWY TABLIC TE - w chwl obecnej tablce TE są to tablce metalowe w wykonanu wtynkowym. tablce te są elementem składowym wspólnej obudowy tablc TO TOR. TK. W projekce przewdzano koszty prac budowlanych polegających na : - wydzelenu przestrzen wnękowej tablc TE od przestrzen obudów pozostałych tablc, Np. płyta karton gps o odpornośc ognowej EI-90 - wykonanu obudów tablc TE od strony korytarza Np. płyta karton gps o odpornośc ognowej EI Dodatkowe urządzena w tablcach TO. Tablce TO zlokalzowane są w tym samym mejscu, razem z tablcam TE Z tablc TO zaslone jest ośwetlene podstawowe danego fragmentu budynku, natomast z tablc TE zaslone jest ośwetlene ewakuacyjne danego fragmenty budynku. W każdej tablcy TO przewduje sę montaż przekaźnka kontrol napęca typu EMR4-W (Meller) Zank zaslana w tablcy TO spowoduje automatyczne załączene tablcy TE 6.6 Zaslacz awaryjny UPS- 80 kva. Na pozome -1 w wydzelonym pomeszczenu obok rozdzelncy R GTB przewduje sę montaż zaslacza awaryjnego typu UPS -80 kva, napęce 3x230/400V, moc 80 kva, z zewnetrzną baterą akumulatorów o czase podtrzymana 1,0 h. Przewdzano zaslacz typu TAJFUN ( Fast Group) lub nny równorzędny UPS będze zaslony poprzez BY PASS kablam 0,4 kv typu 5x120 mm2 / z rozdzelncy RGnn. Z zaslacza UPS będze zaslona rozdzelnca R GTB kablam 0,4 kv typu 5x95 mm2 / 7. INSTALACJE ELEKTRYCZNE 7.1 Ośwetlene ewakuacyjne W chwl obecnej ośwetlene ewakuacyjne wykonane jest na klka sposobów : - część opraw ośwetlena podstawowego pełn funkcję ośwetlena awaryjnego oprawy żarowe, knkety w salach reprezentacyjnych - osobne wydzelone oprawy oprawy żarowe korytarze technczne pozom pwncy, - osobne wydzelone oprawy oprawy śwetlówkowe korytarze reprezentacyjne Ośwetlene to w całośc zostaje zachowane, będą dołożone dodatkowe oprawy w mejscach gdze ośwetlene ewakuacyjne jest zbyt nske Przewduje sę oprawy naścenne, dekoracyjne ze żródłam energooszczędnym 1x20W z gwntem E Ośwetlene kerunkowe W chwl obecnej ośwetlene kerunkowe (wskazujące kerunek uceczk ) jest umeszczone w cągach komunkacyjnych przy wyjścach jest wykonane jako dodatkowe oprawy 1x9 W, 1x11W wyposażone w źródła zaslana awaryjnego (akumulator z zaslaczem), zapewnającym śwecene lampy przez okres 1 godzny od zanku napęca. Oprawy te są wyposażone w pktogramy nformacyjne. RUSZCZAK s.c. PAŁAC PREZYDENTA RP PBW ośwetlena awaryjnego 5

6 Istnejące ośwetlene ( oprawy nstalacja ) w całośc zostane zachowane do dalszej eksploatacj, natomast w mejscach gdze dodatkowo pownny sę pojawć, przewduje sę nalepk fluorescencyjne z odpowednm pktogramam Ewentualne mejsca gdze pownny sę pojawć take naklejk będą wskazane na etape wykonawstwa przez służby ochrony p.pożarowej obektu 7.3. Sposób wykonana sterowana ośwetlena ewakuacyjnego Projektowane nstalacje ośwetlena kerunkowego w obekce będą prowadzone w następujący sposób: - pozom pwnc -1 - korytka kablowe metalowe perforowane typu K-200/50 mm /, K-100/50/ na uchwytach suftowych, ścennych, Kable przewody typu mm2 / UWAGA : ( KORYTEK NIE MOCOWAC DO ISTNIEJACYCH KONSTRUKCJI INNYCH KORYTEK) - pony nstalacyjne z pozomu pwncy na wyższe kondygnacje - stnejące szachty nstalacyjne, ewentualne stnejące rurk p/t Kable przewody typu mm2 / - fragmenty nstalacj do projektowanych opraw - przewody typu 3x1,5 mm2 / układane n/t z wykorzystanem uchwytów. Dodatkowo w lstwach nstalacyjnych, kolorystyczne dobranych do otoczena. Użyte lstwy są jako maskownce, przewód mocowany jest do ścany uchwytem - Przełączane obwodów ośwetlena ewakuacyjnego z tablc TO. Do tablcy TE. w lośc 20 obwodów Sposób montażu opraw ośwetlenowych w zależnośc od specyfcznych warunków w pomeszczenach rodzaju stosowanych opraw na ścanach lub suftach. STEROWANIE OŚWIETLENIA: - Ośwetlene w całym obekce - w chwl zanku napęca na rozdzelncy RG nn automatyczne załączene ośwetlena w całym obekce - Instalacja zaslona z tablc TO..- w chwl zanku napęca na tablcy TO. automatyczne załączene ośwetlena w rejone zaslanym z danej tablcy - w szczególnych przypadkach załączane ręczne, łącznkem w tablcy TE przez pracownków ponu techncznego 8 PRZECIWPOŻAROWY WYŁĄCZNIK PRĄDU (PWPpoż.) Istnejący bez zman Wyłączene napęca wyłącznkem PWP spowoduje automatyczne załączene ośwetlena ewakuacyjnego w całym obekce 9 ZAGADNIENIA B.H.P. Jako podstawową ochronę od porażeń prądem elektrycznym stosuje sę zolację roboczą ochronną kabl, przewodów urządzeń. Urządzena elektroenergetyczne w stacj transformatorowej, rozdzeln głównej RG, rozdzeln głównej admnstracyjnej RGA rozdzelnc elektrycznych w pomeszczenach techncznych będą dostępne tylko dla upoważnonych osób obsług pracownków S.Z.E. S.A.. Jako system dodatkowej ochrony od porażeń prądem elektrycznym stosuje sę: a) w urządzenach ŚN 15kV - UZIEMIENIE b) w urządzenach odborczych nn 0,4/0,23kV SAMOCZYNNE WYŁĄCZENIE ZASILANIA, realzowane za pomocą rozłącznków bezpecznkowych wyłącznków różncowo - prądowych o prądze różncowym 30 ma. Układ sec po strone STOEN TN-C, po strone użytkownka TN-S. We wszystkch rozdzelncach będą wykonane osobne szyny N PE. Bezpeczeństwo przecwporażenowe zapewna równeż system szyn przewodów wyrównawczych połączonych z uzemenem. W trakce realzacj nstalacj należy przestrzegać obowązujących przepsów BHP przy pracach na wysokośc, spawalnczych, montażowych, malarskch tp. Należy wykonać właścwe badana pomary skutecznośc ochrony przecwporażenowej dla wszystkch urządzeń elektrycznych. Należy powerzyć eksploatację urządzeń elektroenergetycznych osobom przeszkolonym, posadającym właścwe kwalfkacje uprawnające do obsług tych urządzeń. Należy opracować nstrukcje eksploatacj dla nstalacj elektroenergetycznych, rozdzelnc, urządzeń napędowych, elektrycznych urządzeń grzewczych tp. 10 OCHRONA PRZECIWPOŻAROWA Charakterystyka technczna dane technczne dot. klasy odpornośc pożarowej obcążena ognowego budynku podano w tome - ARCHITEKTURA. W zakrese nstalacj elektroenergetycznych RUSZCZAK s.c. PAŁAC PREZYDENTA RP PBW ośwetlena awaryjnego 6

7 nskoprądowych następujące parametry cechy projektowanych nstalacj urządzeń wpływają na bezpeczeństwo przecwpożarowe budynku: a) wszystke stosowane przewody, aparaty urządzena muszą posadać atesty stosowalnośc w budownctwe B, przewody elektryczne muszą meć zolację o napęcu znamonowym 750V, kable nskego napęca - zolację o napęcu znamonowym 1000V b) wyłącznk PWP umożlwający ręczne wyłączene napęca zaslana obektu, wyłącznk ten będze trwale oznaczony wdocznym napsem: PRZECIWPOŻAROWY WYŁĄCZNIK PRĄDU c) na wypadek zanku napęca zastosowano oprawy ośwetlena awaryjnego (bezpeczeństwa, ewakuacyjnego kerunkowego), zaslane z własnych źródeł zaslana, pozwalających na śwecene przez 2 godzny (ośwetlene ewakuacyjne) 2 godzny (dla opraw kerunkowych) d) wszystke zastosowane wyroby urządzena służące ochrone przecwpożarowej będą posadać certyfkaty zgodnośc potwerdzające ch ww. wymagane właścwośc w zakrese ochrony przecwpożarowej. e) w mejscach przejść przewodów przez elementy oddzeleń p. pożar przewodów o średncy powyżej 40 mm przez ścany stropy o odpornośc ognowej REI 60 EI 60 przewdzeć przepusty lub uszczelnena p. pożar o klase odpornośc ognowej wymaganej dla tych oddzeleń p. pożar 11 INFORMACJA DOTYCZĄCZA PLANU BEZPIECZEŃSTWA I OCHRONY ZDROWIA. W czase wykonywana robót budowlano montażowych objętych zawartoścą nnejszego opracowana, mogą wystąpć zagrożena bezpeczeństwa zdrowa ludz. Informację sporządzono w oparcu o Rozporządzenu Mnstra Infrastruktury z dna r (Dz. U. Nr 120 poz. 1126) w sprawe nformacj dotyczącej bezpeczeństwa ochrony zdrowa planu bezpeczeństwa ochrony zdrowa. 1. Zakres robót obejmuje: - Rozdzelne tablce 0,4 kv - Sec kablowe 0,4 kv - Instalacje uzemające 2. Wykaz stnejących obektów budowlanych: - stnejące budynk obekty na terene 3. Wskazane elementów zagospodarowana dzałk lub terenu, które mogą stwarzać zagrożene bezpeczeństwa zdrowa ludz: - lne kablowe 15 kv - lne kablowe 0,4 kv - stnejące budynk obekty na terene 4. Wskazane dotyczące przewdywanych zagrożeń występujących podczas realzacj robót budowlanych, określające skalę rodzaje zagrożeń mejsce czas ch występowana: w czase prowadzena robót budowlanych występują zagrożena: - prace spawalncze Zagrożena : - porażene prądem - pożar - prace spawalncze - uszkodzena cała na wskutek neostrożnego obchodzena sę sprzętem. 5. Wskazane sposobu prowadzena nstruktażu pracownków przed przystąpenem do realzacj robót szczególne nebezpecznych: - nstrukcja BHP stanowska pracy, - aktualne zaśwadczena SEP. - badana lekarske praca na wysokośc. 6. Wskazane środków techncznych organzacyjnych, zapobegających nebezpeczeństwom wynkającym z wykonywana robót budowlanych w strefach szczególnego zagrożena zdrowa lub w ch sąsedztwe, w tym zapewnających bezpeczną sprawną komunkację, umożlwającą szybką ewakuację na wypadek pożaru, awar nnych zagrożeń: - zachować procedurę obowązującą przy dopuszczenu pracownków do prac nstalacyjnych do prac w czynnych obektach energetyk. RUSZCZAK s.c. PAŁAC PREZYDENTA RP PBW ośwetlena awaryjnego 7

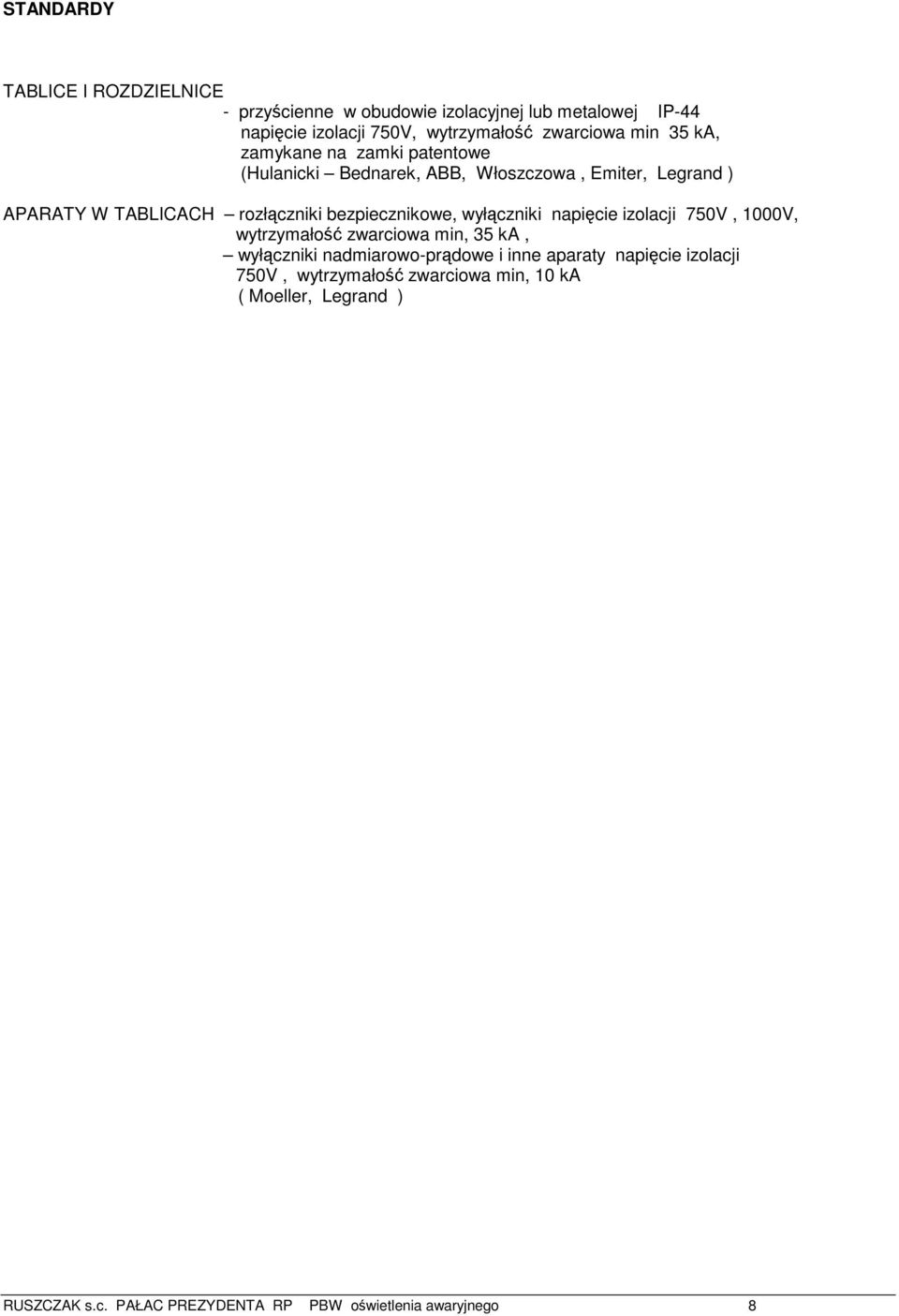

8 STANDARDY TABLICE I ROZDZIELNICE - przyścenne w obudowe zolacyjnej lub metalowej IP-44 napęce zolacj 750V, wytrzymałość zwarcowa mn 35 ka, zamykane na zamk patentowe (Hulanck Bednarek, ABB, Włoszczowa, Emter, Legrand ) APARATY W TABLICACH rozłącznk bezpecznkowe, wyłącznk napęce zolacj 750V, 1000V, wytrzymałość zwarcowa mn, 35 ka, wyłącznk nadmarowo-prądowe nne aparaty napęce zolacj 750V, wytrzymałość zwarcowa mn, 10 ka ( Moeller, Legrand ) RUSZCZAK s.c. PAŁAC PREZYDENTA RP PBW ośwetlena awaryjnego 8

9 II OBLICZENIA TECHNICZNE BILANS MOCY - ROZDZIELNICA R GTB Lp Wyszczególnene P z (kw) k z P o (kw) 1 Tablca TE A1 -A 2,0 2 Tablca TE A1 -B 2,0 3 Tablca TE A1 -C 2,0 4 Tablca TE B1 -B 2,0 5 Tablca TE B1 B1 2,0 6 Tablca TE B1 -C 2,0 7 Tablca TE B2 -A1 2,0 8 Tablca TE B2 -B 2,0 9 Tablca TE B2 -C 2,0 10 Tablca TE C1 -A 2,0 11 Tablca TE C1 -B 2,0 12 Tablca TE C1 -C 2,0 13 Tablca TE C1 -D 2,0 14 Tablca TE C1 D2 2,0 15 Tablca TE C1 -E 2,0 16 Tablca TE C2 -A 2,0 17 Tablca TE C2 -B 2,0 18 Tablca TE C2 -D 2,0 19 Tablca TE C2 -E 2,0 20 Tablca TE D1 -A 2,0 21 Tablca TE D1 -B 2,0 22 Tablca TE D1 -C 2,0 Razem 44,0 kw Przyjmuję: moc zanstalowaną P = 44,0 kw Przyjmuję: moc oblczenową P o = 44,0 kw Przyjmuję: prąd oblczenowy I o = 75,0 A Przyjmuję: Zaslacz awaryjny typu UPS 80 kva moc S o = 80,0 kw prąd I o = 116,0 A Przyjmuję: zabezpeczene rozłącznk bezpecznkowy 3x160/400 A I2 = 160 x 1,6 A = 256,0 A Przyjmuję: kabel zaslający 5x120 mm2 / / w korytku l = 200 m Idd = 276 A x 0,75 = 192,0 A x 1,45 = 278,0 A Spadek napęca U = 1,3 % RUSZCZAK s.c. PAŁAC PREZYDENTA RP PBW ośwetlena awaryjnego 9

10 III TABELA KABLI L.p. NR KABLA SKĄD DOKĄD KABEL ( mm 2 ) 1 E1 Rozdzelnca Tablca R GTB TE D1 -A 5x16 mm2 / TE D1 -B TE D1 -C 5x 2 E2 Rozdzelnca R GTB 3 E3 Rozdzelnca R GTB 4 E4 Rozdzelnca R GTB 5 E5 Rozdzelnca R GTB 6 E6 Rozdzelnca R GTB 7 Rozdzelnca R G nn Tablca TE C1 -A TE C1 -B TE C1 -C TE C1 -D TE C1 D2 TE C1 -E Tablca TE C2 -A TE C2 -B TE C2 -D TE C2 -E Tablca TE B1 -B TE B1 B1 TE B1 -C Tablca TE A1 -A TE A1 -B TE A1 -C Tablca TE B2 A1 TE B2 B TE B2 C Razem 22 szt Rozdzelnca R GTB 5x16 mm2 / 5x 5x16 mm2 / 5x 5x16 mm2 / 5x 5x16 mm2 / 5x 5x16 mm2 / 5x 5x120 mm2 / DŁUGOŚĆ ( m ) 160,0 20,0 60,0 35,0 50,0 20,0 120,0 20,0 200,0 20,0 130,0 20,0 MOC - Po ( kw) 6,0 12,0 8,0 6,0 6,0 6,0 Razem 44,0 kw 200,0 80,0 kva UWAGI RUSZCZAK s.c. PAŁAC PREZYDENTA RP PBW ośwetlena awaryjnego 10
