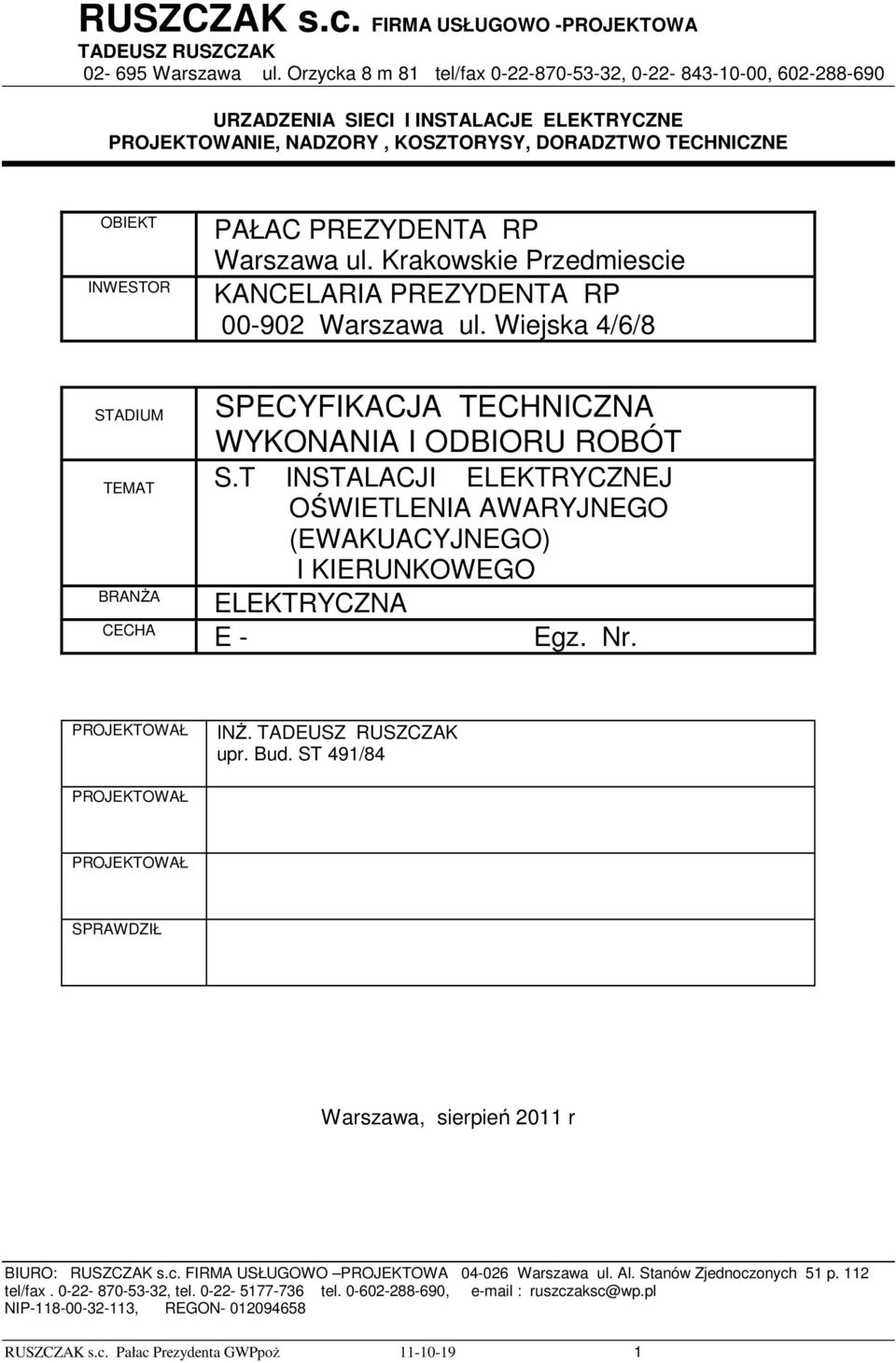

1 RUSZCZAK s.c. FIRMA USŁUGOWO -PROJEKTOWA TADEUSZ RUSZCZAK Warszawa ul. Orzycka 8 m 81 tel/fax , , URZADZENIA SIECI I INSTALACJE ELEKTRYCZNE PROJEKTOWANIE, NADZORY, KOSZTORYSY, DORADZTWO TECHNICZNE OBIEKT INWESTOR PAŁAC PREZYDENTA RP Warszawa ul. Krakowskie Przedmiescie KANCELARIA PREZYDENTA RP Warszawa ul. Wiejska 4/6/8 STADIUM SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT TEMAT S.T INSTALACJI ELEKTRYCZNEJ OŚWIETLENIA AWARYJNEGO (EWAKUACYJNEGO) I KIERUNKOWEGO BRANŻA ELEKTRYCZNA CECHA E - Egz. Nr. PROJEKTOWAŁ INŻ. TADEUSZ RUSZCZAK upr. Bud. ST 491/84 PROJEKTOWAŁ PROJEKTOWAŁ SPRAWDZIŁ Warszawa, sierpień 2011 r BIURO: RUSZCZAK s.c. FIRMA USŁUGOWO PROJEKTOWA Warszawa ul. Al. Stanów Zjednoczonych 51 p. 112 tel/fax , tel tel , ruszczaksc@wp.pl NIP , REGON RUSZCZAK s.c. Pałac Prezydenta GWPpoż

2 SPIS TREŚCI SPECYFIKACJA TECHNICZNA, ROBOTY ELEKTRYCZNE, KODY CPV w zakresie instalacji elektrycznych wewnętrznych w zakresie przewodów instalacji elektrycznych oraz opraw oświetleniowych w zakresie przewodów instalacji elektrycznych wewnętrznych w zakresie instalacji nn w zakresie instalowania rozdzielnic elektrycznych usługi inżynierskie 1 Wstęp 1.1 Przedmiot ST 1.2 Zakres stosowania specyfikacji 1.3 Zakres robót objętych specyfikacją 1.4 Określenia ogólne 1.5 Ogólne wymagania dotyczące robót 2 Materiały 3 Sprzęt 4 Transport 5 Wykonanie robót - Prace montażowe - Montaż - Zasilanie - Stan istniejący - Stan projektowany - Zakres prac projektowych - Zagadnienia BHP 6 Próby i protokóły 7 Obmiar robót 8 Odbiór robót 9 Podstawa płatności 10 Przepisy związane 1 WSTĘP RUSZCZAK s.c. Pałac Prezydenta oświetl awaryjne 2

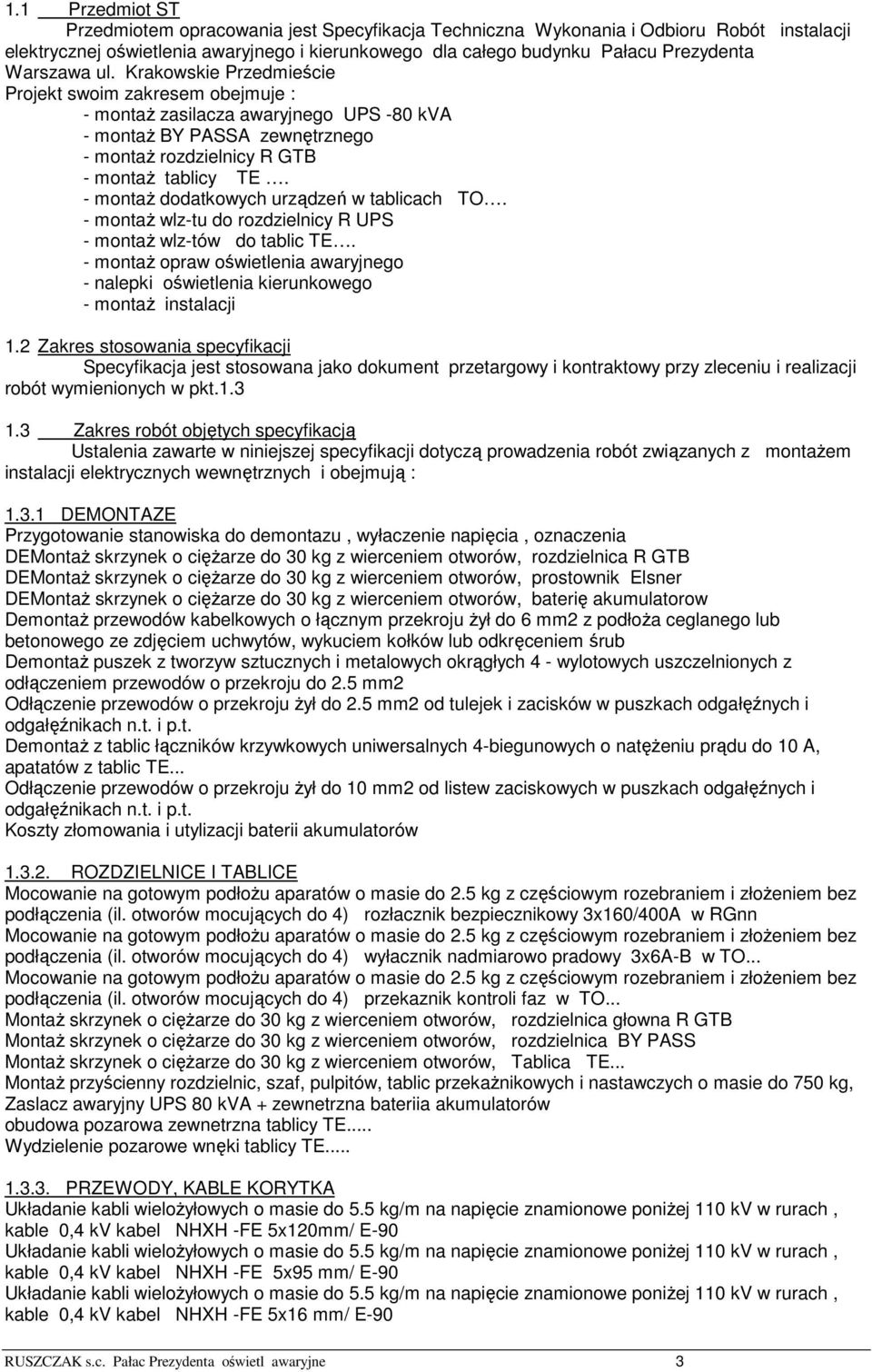

3 1.1 Przedmiot ST Przedmiotem opracowania jest Specyfikacja Techniczna Wykonania i Odbioru Robót instalacji elektrycznej oświetlenia awaryjnego i kierunkowego dla całego budynku Pałacu Prezydenta Warszawa ul. Krakowskie Przedmieście Projekt swoim zakresem obejmuje : - montaż zasilacza awaryjnego UPS -80 kva - montaż BY PASSA zewnętrznego - montaż rozdzielnicy R GTB - montaż tablicy TE. - montaż dodatkowych urządzeń w tablicach TO. - montaż wlz-tu do rozdzielnicy R UPS - montaż wlz-tów do tablic TE. - montaż opraw oświetlenia awaryjnego - nalepki oświetlenia kierunkowego - montaż instalacji 1.2 Zakres stosowania specyfikacji Specyfikacja jest stosowana jako dokument przetargowy i kontraktowy przy zleceniu i realizacji robót wymienionych w pkt Zakres robót objętych specyfikacją Ustalenia zawarte w niniejszej specyfikacji dotyczą prowadzenia robót związanych z montażem instalacji elektrycznych wewnętrznych i obejmują : DEMONTAZE Przygotowanie stanowiska do demontazu, wyłaczenie napięcia, oznaczenia DEMontaż skrzynek o ciężarze do 30 kg z wierceniem otworów, rozdzielnica R GTB DEMontaż skrzynek o ciężarze do 30 kg z wierceniem otworów, prostownik Elsner DEMontaż skrzynek o ciężarze do 30 kg z wierceniem otworów, baterię akumulatorow Demontaż przewodów kabelkowych o łącznym przekroju żył do 6 mm2 z podłoża ceglanego lub betonowego ze zdjęciem uchwytów, wykuciem kołków lub odkręceniem śrub Demontaż puszek z tworzyw sztucznych i metalowych okrągłych 4 - wylotowych uszczelnionych z odłączeniem przewodów o przekroju do 2.5 mm2 Odłączenie przewodów o przekroju żył do 2.5 mm2 od tulejek i zacisków w puszkach odgałęźnych i odgałęźnikach n.t. i p.t. Demontaż z tablic łączników krzywkowych uniwersalnych 4-biegunowych o natężeniu prądu do 10 A, apatatów z tablic TE... Odłączenie przewodów o przekroju żył do 10 mm2 od listew zaciskowych w puszkach odgałęźnych i odgałęźnikach n.t. i p.t. Koszty złomowania i utylizacji baterii akumulatorów ROZDZIELNICE I TABLICE Mocowanie na gotowym podłożu aparatów o masie do 2.5 kg z częściowym rozebraniem i złożeniem bez podłączenia (il. otworów mocujących do 4) rozłacznik bezpiecznikowy 3x160/400A w RGnn Mocowanie na gotowym podłożu aparatów o masie do 2.5 kg z częściowym rozebraniem i złożeniem bez podłączenia (il. otworów mocujących do 4) wyłacznik nadmiarowo pradowy 3x6A-B w TO... Mocowanie na gotowym podłożu aparatów o masie do 2.5 kg z częściowym rozebraniem i złożeniem bez podłączenia (il. otworów mocujących do 4) przekaznik kontroli faz w TO... Montaż skrzynek o ciężarze do 30 kg z wierceniem otworów, rozdzielnica głowna R GTB Montaż skrzynek o ciężarze do 30 kg z wierceniem otworów, rozdzielnica BY PASS Montaż skrzynek o ciężarze do 30 kg z wierceniem otworów, Tablica TE... Montaż przyścienny rozdzielnic, szaf, pulpitów, tablic przekażnikowych i nastawczych o masie do 750 kg, Zaslacz awaryjny UPS 80 kva + zewnetrzna bateriia akumulatorów obudowa pozarowa zewnetrzna tablicy TE... Wydzielenie pozarowe wnęki tablicy TE PRZEWODY, KABLE KORYTKA Układanie kabli wielożyłowych o masie do 5.5 kg/m na napięcie znamionowe poniżej 110 kv w rurach, kable 0,4 kv kabel NHXH -FE 5x120mm/ E-90 Układanie kabli wielożyłowych o masie do 5.5 kg/m na napięcie znamionowe poniżej 110 kv w rurach, kable 0,4 kv kabel NHXH -FE 5x95 mm/ E-90 Układanie kabli wielożyłowych o masie do 5.5 kg/m na napięcie znamionowe poniżej 110 kv w rurach, kable 0,4 kv kabel NHXH -FE 5x16 mm/ E-90 RUSZCZAK s.c. Pałac Prezydenta oświetl awaryjne 3

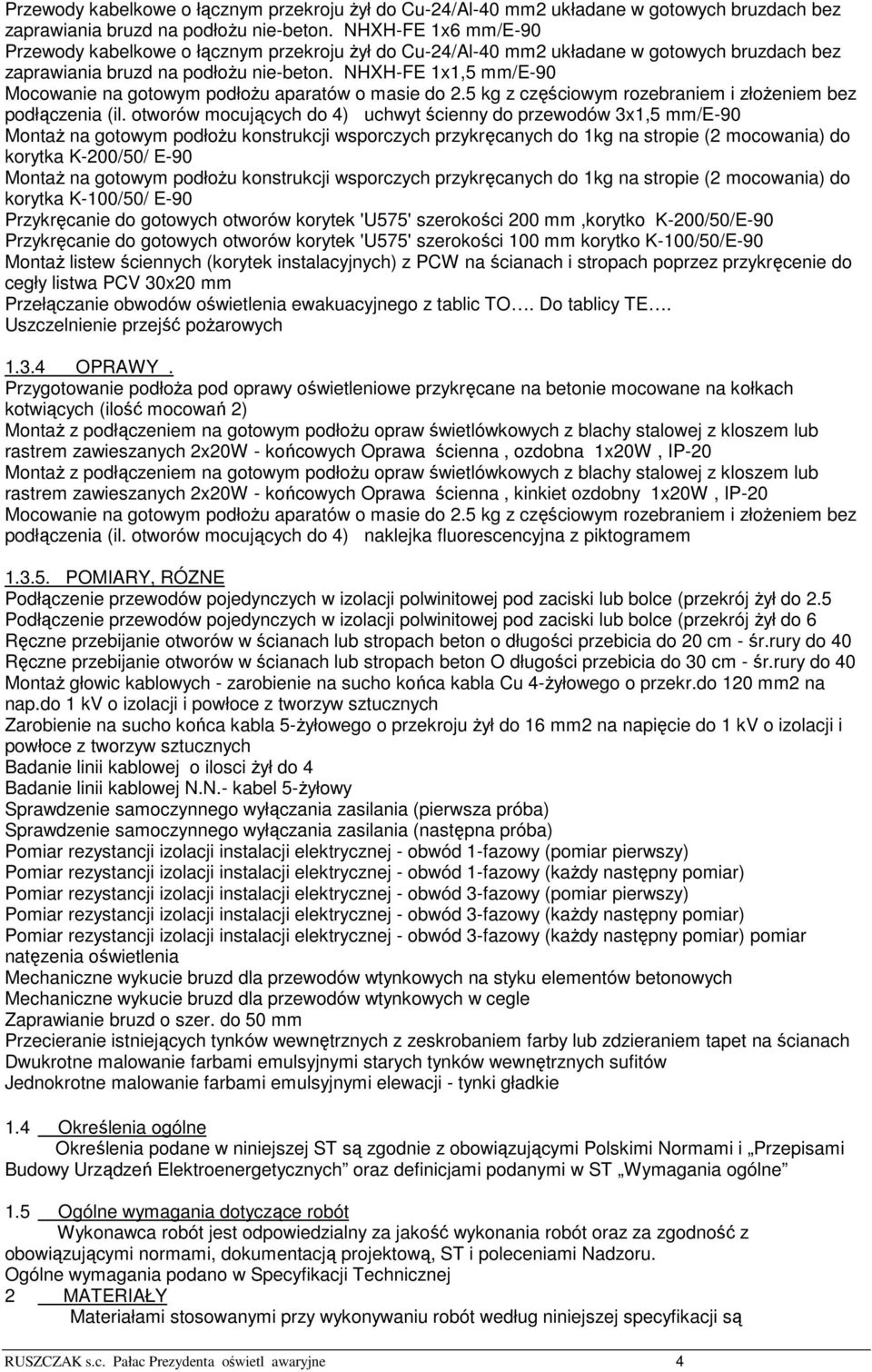

4 Przewody kabelkowe o łącznym przekroju żył do Cu-24/Al-40 mm2 układane w gotowych bruzdach bez zaprawiania bruzd na podłożu nie-beton. NHXH-FE 1x6 mm/e-90 Przewody kabelkowe o łącznym przekroju żył do Cu-24/Al-40 mm2 układane w gotowych bruzdach bez zaprawiania bruzd na podłożu nie-beton. NHXH-FE 1x1,5 mm/e-90 Mocowanie na gotowym podłożu aparatów o masie do 2.5 kg z częściowym rozebraniem i złożeniem bez podłączenia (il. otworów mocujących do 4) uchwyt ścienny do przewodów 3x1,5 mm/e-90 Montaż na gotowym podłożu konstrukcji wsporczych przykręcanych do 1kg na stropie (2 mocowania) do korytka K-200/50/ E-90 Montaż na gotowym podłożu konstrukcji wsporczych przykręcanych do 1kg na stropie (2 mocowania) do korytka K-100/50/ E-90 Przykręcanie do gotowych otworów korytek 'U575' szerokości 200 mm,korytko K-200/50/E-90 Przykręcanie do gotowych otworów korytek 'U575' szerokości 100 mm korytko K-100/50/E-90 Montaż listew ściennych (korytek instalacyjnych) z PCW na ścianach i stropach poprzez przykręcenie do cegły listwa PCV 30x20 mm Przełączanie obwodów oświetlenia ewakuacyjnego z tablic TO. Do tablicy TE. Uszczelnienie przejść pożarowych OPRAWY. Przygotowanie podłoża pod oprawy oświetleniowe przykręcane na betonie mocowane na kołkach kotwiących (ilość mocowań 2) Montaż z podłączeniem na gotowym podłożu opraw świetlówkowych z blachy stalowej z kloszem lub rastrem zawieszanych 2x20W - końcowych Oprawa ścienna, ozdobna 1x20W, IP-20 Montaż z podłączeniem na gotowym podłożu opraw świetlówkowych z blachy stalowej z kloszem lub rastrem zawieszanych 2x20W - końcowych Oprawa ścienna, kinkiet ozdobny 1x20W, IP-20 Mocowanie na gotowym podłożu aparatów o masie do 2.5 kg z częściowym rozebraniem i złożeniem bez podłączenia (il. otworów mocujących do 4) naklejka fluorescencyjna z piktogramem POMIARY, RÓZNE Podłączenie przewodów pojedynczych w izolacji polwinitowej pod zaciski lub bolce (przekrój żył do 2.5 Podłączenie przewodów pojedynczych w izolacji polwinitowej pod zaciski lub bolce (przekrój żył do 6 Ręczne przebijanie otworów w ścianach lub stropach beton o długości przebicia do 20 cm - śr.rury do 40 Ręczne przebijanie otworów w ścianach lub stropach beton O długości przebicia do 30 cm - śr.rury do 40 Montaż głowic kablowych - zarobienie na sucho końca kabla Cu 4-żyłowego o przekr.do 120 mm2 na nap.do 1 kv o izolacji i powłoce z tworzyw sztucznych Zarobienie na sucho końca kabla 5-żyłowego o przekroju żył do 16 mm2 na napięcie do 1 kv o izolacji i powłoce z tworzyw sztucznych Badanie linii kablowej o ilosci żył do 4 Badanie linii kablowej N.N.- kabel 5-żyłowy Sprawdzenie samoczynnego wyłączania zasilania (pierwsza próba) Sprawdzenie samoczynnego wyłączania zasilania (następna próba) Pomiar rezystancji izolacji instalacji elektrycznej - obwód 1-fazowy (pomiar pierwszy) Pomiar rezystancji izolacji instalacji elektrycznej - obwód 1-fazowy (każdy następny pomiar) Pomiar rezystancji izolacji instalacji elektrycznej - obwód 3-fazowy (pomiar pierwszy) Pomiar rezystancji izolacji instalacji elektrycznej - obwód 3-fazowy (każdy następny pomiar) Pomiar rezystancji izolacji instalacji elektrycznej - obwód 3-fazowy (każdy następny pomiar) pomiar natęzenia oświetlenia Mechaniczne wykucie bruzd dla przewodów wtynkowych na styku elementów betonowych Mechaniczne wykucie bruzd dla przewodów wtynkowych w cegle Zaprawianie bruzd o szer. do 50 mm Przecieranie istniejących tynków wewnętrznych z zeskrobaniem farby lub zdzieraniem tapet na ścianach Dwukrotne malowanie farbami emulsyjnymi starych tynków wewnętrznych sufitów Jednokrotne malowanie farbami emulsyjnymi elewacji - tynki gładkie 1.4 Określenia ogólne Określenia podane w niniejszej ST są zgodnie z obowiązującymi Polskimi Normami i Przepisami Budowy Urządzeń Elektroenergetycznych oraz definicjami podanymi w ST Wymagania ogólne 1.5 Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość wykonania robót oraz za zgodność z obowiązującymi normami, dokumentacją projektową, ST i poleceniami Nadzoru. Ogólne wymagania podano w Specyfikacji Technicznej 2 MATERIAŁY Materiałami stosowanymi przy wykonywaniu robót według niniejszej specyfikacji są RUSZCZAK s.c. Pałac Prezydenta oświetl awaryjne 4

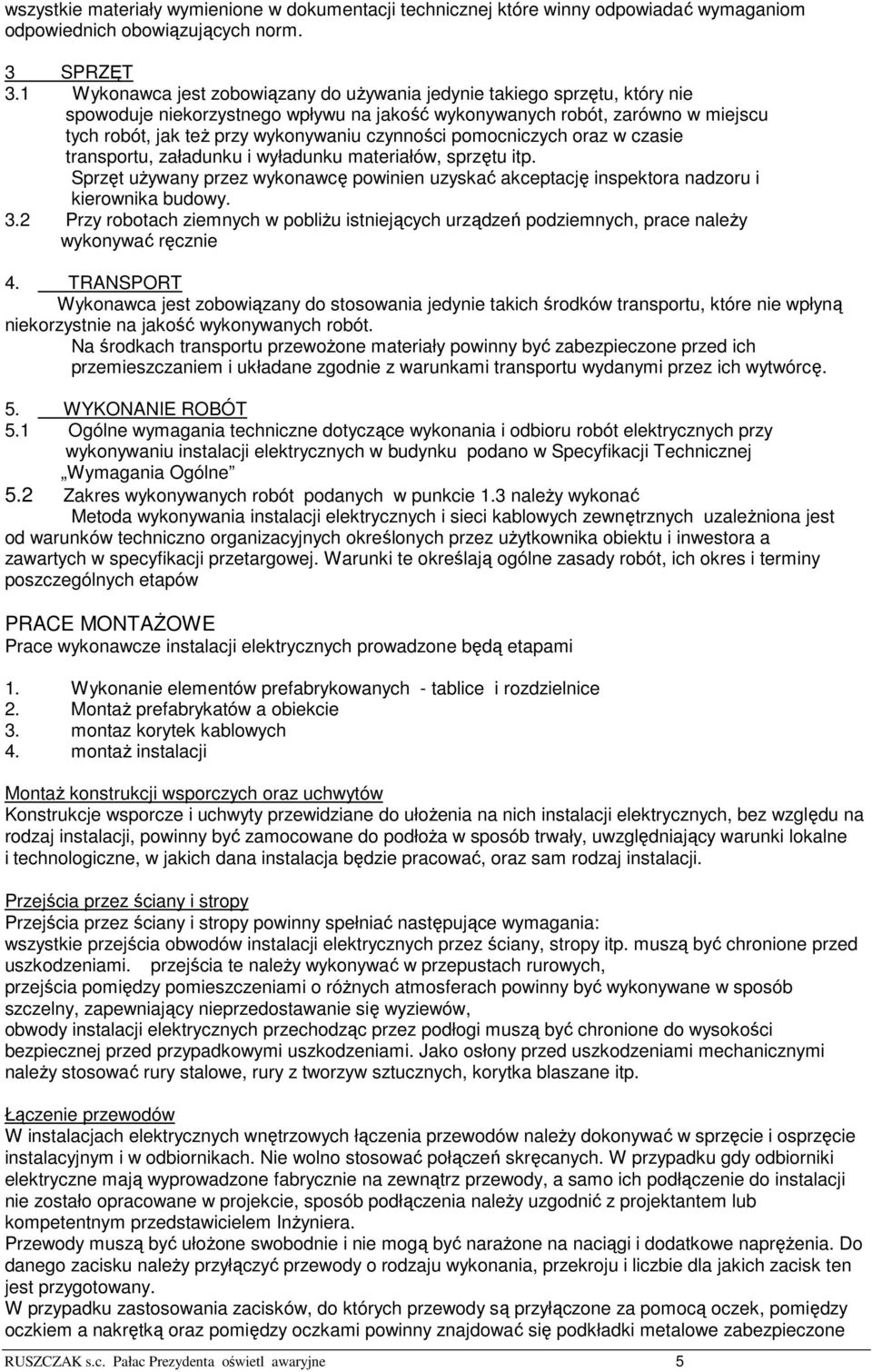

5 wszystkie materiały wymienione w dokumentacji technicznej które winny odpowiadać wymaganiom odpowiednich obowiązujących norm. 3 SPRZĘT 3.1 Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót, zarówno w miejscu tych robót, jak też przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów, sprzętu itp. Sprzęt używany przez wykonawcę powinien uzyskać akceptację inspektora nadzoru i kierownika budowy. 3.2 Przy robotach ziemnych w pobliżu istniejących urządzeń podziemnych, prace należy wykonywać ręcznie 4. TRANSPORT Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót. Na środkach transportu przewożone materiały powinny być zabezpieczone przed ich przemieszczaniem i układane zgodnie z warunkami transportu wydanymi przez ich wytwórcę. 5. WYKONANIE ROBÓT 5.1 Ogólne wymagania techniczne dotyczące wykonania i odbioru robót elektrycznych przy wykonywaniu instalacji elektrycznych w budynku podano w Specyfikacji Technicznej Wymagania Ogólne 5.2 Zakres wykonywanych robót podanych w punkcie 1.3 należy wykonać Metoda wykonywania instalacji elektrycznych i sieci kablowych zewnętrznych uzależniona jest od warunków techniczno organizacyjnych określonych przez użytkownika obiektu i inwestora a zawartych w specyfikacji przetargowej. Warunki te określają ogólne zasady robót, ich okres i terminy poszczególnych etapów PRACE MONTAŻOWE Prace wykonawcze instalacji elektrycznych prowadzone będą etapami 1. Wykonanie elementów prefabrykowanych - tablice i rozdzielnice 2. Montaż prefabrykatów a obiekcie 3. montaz korytek kablowych 4. montaż instalacji Montaż konstrukcji wsporczych oraz uchwytów Konstrukcje wsporcze i uchwyty przewidziane do ułożenia na nich instalacji elektrycznych, bez względu na rodzaj instalacji, powinny być zamocowane do podłoża w sposób trwały, uwzględniający warunki lokalne i technologiczne, w jakich dana instalacja będzie pracować, oraz sam rodzaj instalacji. Przejścia przez ściany i stropy Przejścia przez ściany i stropy powinny spełniać następujące wymagania: wszystkie przejścia obwodów instalacji elektrycznych przez ściany, stropy itp. muszą być chronione przed uszkodzeniami. przejścia te należy wykonywać w przepustach rurowych, przejścia pomiędzy pomieszczeniami o różnych atmosferach powinny być wykonywane w sposób szczelny, zapewniający nieprzedostawanie się wyziewów, obwody instalacji elektrycznych przechodząc przez podłogi muszą być chronione do wysokości bezpiecznej przed przypadkowymi uszkodzeniami. Jako osłony przed uszkodzeniami mechanicznymi należy stosować rury stalowe, rury z tworzyw sztucznych, korytka blaszane itp. Łączenie przewodów W instalacjach elektrycznych wnętrzowych łączenia przewodów należy dokonywać w sprzęcie i osprzęcie instalacyjnym i w odbiornikach. Nie wolno stosować połączeń skręcanych. W przypadku gdy odbiorniki elektryczne mają wyprowadzone fabrycznie na zewnątrz przewody, a samo ich podłączenie do instalacji nie zostało opracowane w projekcie, sposób podłączenia należy uzgodnić z projektantem lub kompetentnym przedstawicielem Inżyniera. Przewody muszą być ułożone swobodnie i nie mogą być narażone na naciągi i dodatkowe naprężenia. Do danego zacisku należy przyłączyć przewody o rodzaju wykonania, przekroju i liczbie dla jakich zacisk ten jest przygotowany. W przypadku zastosowania zacisków, do których przewody są przyłączone za pomocą oczek, pomiędzy oczkiem a nakrętką oraz pomiędzy oczkami powinny znajdować się podkładki metalowe zabezpieczone RUSZCZAK s.c. Pałac Prezydenta oświetl awaryjne 5

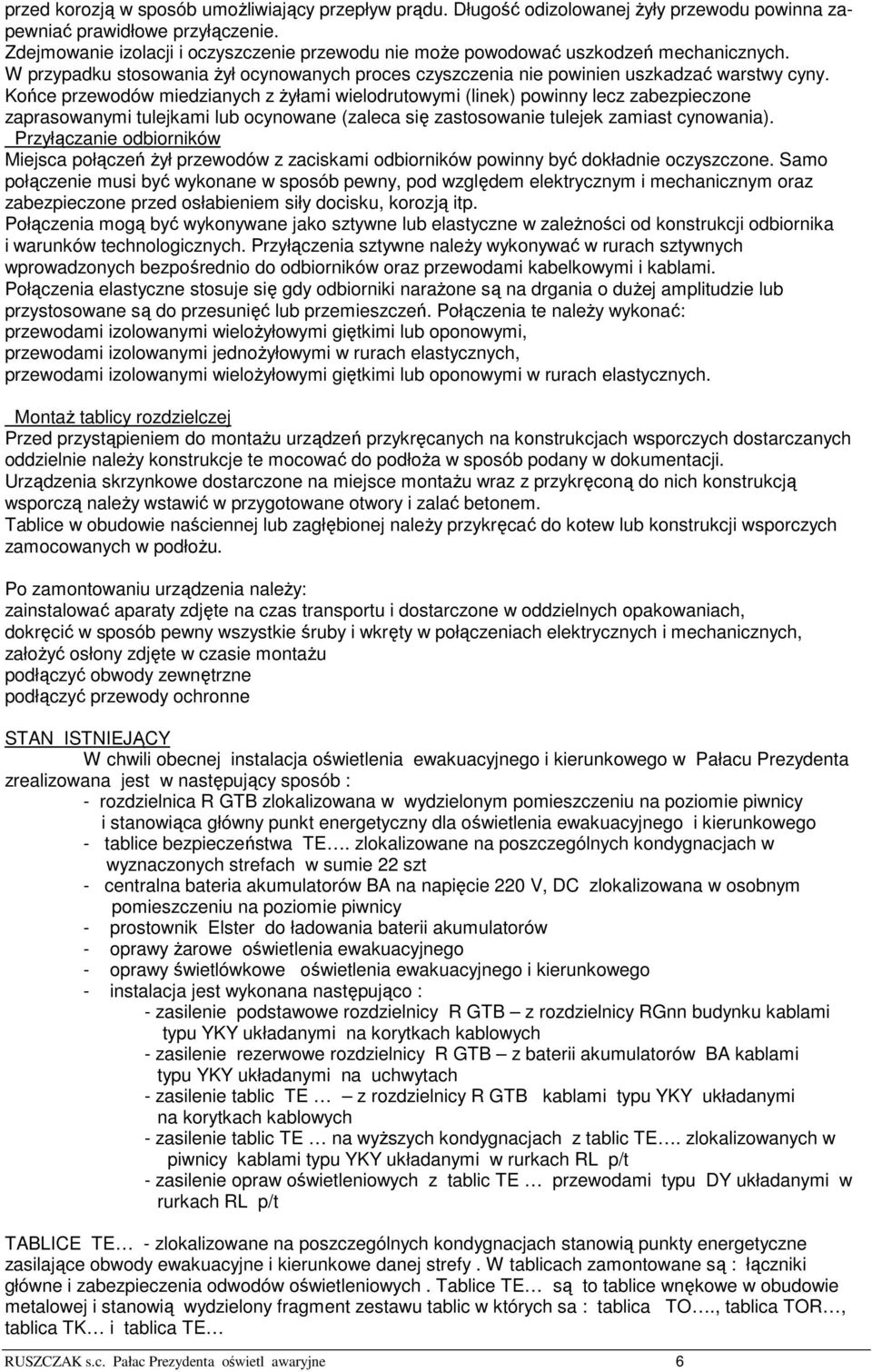

6 przed korozją w sposób umożliwiający przepływ prądu. Długość odizolowanej żyły przewodu powinna zapewniać prawidłowe przyłączenie. Zdejmowanie izolacji i oczyszczenie przewodu nie może powodować uszkodzeń mechanicznych. W przypadku stosowania żył ocynowanych proces czyszczenia nie powinien uszkadzać warstwy cyny. Końce przewodów miedzianych z żyłami wielodrutowymi (linek) powinny lecz zabezpieczone zaprasowanymi tulejkami lub ocynowane (zaleca się zastosowanie tulejek zamiast cynowania). Przyłączanie odbiorników Miejsca połączeń żył przewodów z zaciskami odbiorników powinny być dokładnie oczyszczone. Samo połączenie musi być wykonane w sposób pewny, pod względem elektrycznym i mechanicznym oraz zabezpieczone przed osłabieniem siły docisku, korozją itp. Połączenia mogą być wykonywane jako sztywne lub elastyczne w zależności od konstrukcji odbiornika i warunków technologicznych. Przyłączenia sztywne należy wykonywać w rurach sztywnych wprowadzonych bezpośrednio do odbiorników oraz przewodami kabelkowymi i kablami. Połączenia elastyczne stosuje się gdy odbiorniki narażone są na drgania o dużej amplitudzie lub przystosowane są do przesunięć lub przemieszczeń. Połączenia te należy wykonać: przewodami izolowanymi wielożyłowymi giętkimi lub oponowymi, przewodami izolowanymi jednożyłowymi w rurach elastycznych, przewodami izolowanymi wielożyłowymi giętkimi lub oponowymi w rurach elastycznych. Montaż tablicy rozdzielczej Przed przystąpieniem do montażu urządzeń przykręcanych na konstrukcjach wsporczych dostarczanych oddzielnie należy konstrukcje te mocować do podłoża w sposób podany w dokumentacji. Urządzenia skrzynkowe dostarczone na miejsce montażu wraz z przykręconą do nich konstrukcją wsporczą należy wstawić w przygotowane otwory i zalać betonem. Tablice w obudowie naściennej lub zagłębionej należy przykręcać do kotew lub konstrukcji wsporczych zamocowanych w podłożu. Po zamontowaniu urządzenia należy: zainstalować aparaty zdjęte na czas transportu i dostarczone w oddzielnych opakowaniach, dokręcić w sposób pewny wszystkie śruby i wkręty w połączeniach elektrycznych i mechanicznych, założyć osłony zdjęte w czasie montażu podłączyć obwody zewnętrzne podłączyć przewody ochronne STAN ISTNIEJĄCY W chwili obecnej instalacja oświetlenia ewakuacyjnego i kierunkowego w Pałacu Prezydenta zrealizowana jest w następujący sposób : - rozdzielnica R GTB zlokalizowana w wydzielonym pomieszczeniu na poziomie piwnicy i stanowiąca główny punkt energetyczny dla oświetlenia ewakuacyjnego i kierunkowego - tablice bezpieczeństwa TE. zlokalizowane na poszczególnych kondygnacjach w wyznaczonych strefach w sumie 22 szt - centralna bateria akumulatorów BA na napięcie 220 V, DC zlokalizowana w osobnym pomieszczeniu na poziomie piwnicy - prostownik Elster do ładowania baterii akumulatorów - oprawy żarowe oświetlenia ewakuacyjnego - oprawy świetlówkowe oświetlenia ewakuacyjnego i kierunkowego - instalacja jest wykonana następująco : - zasilenie podstawowe rozdzielnicy R GTB z rozdzielnicy RGnn budynku kablami typu YKY układanymi na korytkach kablowych - zasilenie rezerwowe rozdzielnicy R GTB z baterii akumulatorów BA kablami typu YKY układanymi na uchwytach - zasilenie tablic TE z rozdzielnicy R GTB kablami typu YKY układanymi na korytkach kablowych - zasilenie tablic TE na wyższych kondygnacjach z tablic TE. zlokalizowanych w piwnicy kablami typu YKY układanymi w rurkach RL p/t - zasilenie opraw oświetleniowych z tablic TE przewodami typu DY układanymi w rurkach RL p/t TABLICE TE - zlokalizowane na poszczególnych kondygnacjach stanowią punkty energetyczne zasilające obwody ewakuacyjne i kierunkowe danej strefy. W tablicach zamontowane są : łączniki główne i zabezpieczenia odwodów oświetleniowych. Tablice TE są to tablice wnękowe w obudowie metalowej i stanowią wydzielony fragment zestawu tablic w których sa : tablica TO., tablica TOR, tablica TK i tablica TE RUSZCZAK s.c. Pałac Prezydenta oświetl awaryjne 6

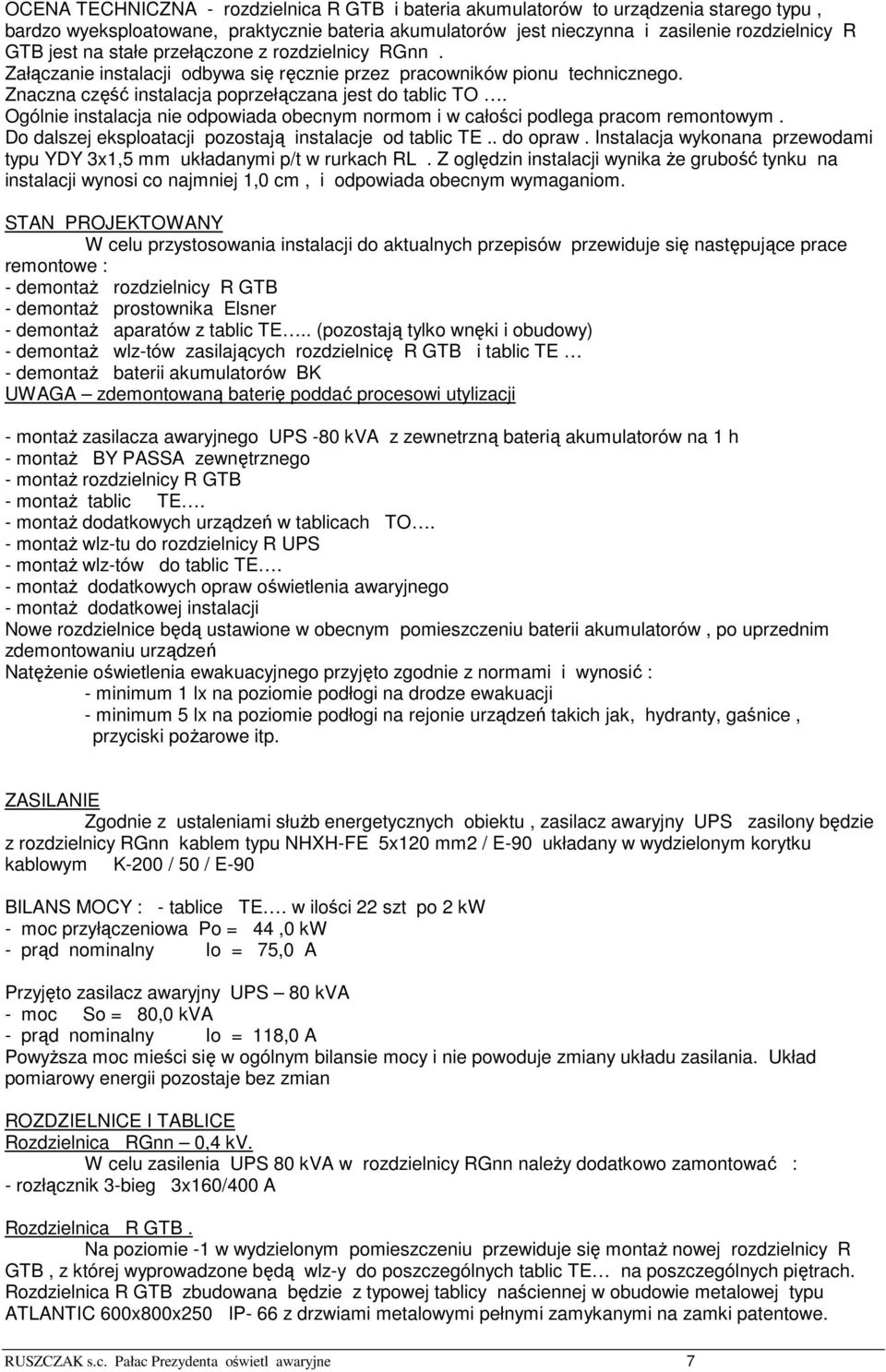

7 OCENA TECHNICZNA - rozdzielnica R GTB i bateria akumulatorów to urządzenia starego typu, bardzo wyeksploatowane, praktycznie bateria akumulatorów jest nieczynna i zasilenie rozdzielnicy R GTB jest na stałe przełączone z rozdzielnicy RGnn. Załączanie instalacji odbywa się ręcznie przez pracowników pionu technicznego. Znaczna część instalacja poprzełączana jest do tablic TO. Ogólnie instalacja nie odpowiada obecnym normom i w całości podlega pracom remontowym. Do dalszej eksploatacji pozostają instalacje od tablic TE.. do opraw. Instalacja wykonana przewodami typu YDY 3x1,5 mm układanymi p/t w rurkach RL. Z oględzin instalacji wynika że grubość tynku na instalacji wynosi co najmniej 1,0 cm, i odpowiada obecnym wymaganiom. STAN PROJEKTOWANY W celu przystosowania instalacji do aktualnych przepisów przewiduje się następujące prace remontowe : - demontaż rozdzielnicy R GTB - demontaż prostownika Elsner - demontaż aparatów z tablic TE.. (pozostają tylko wnęki i obudowy) - demontaż wlz-tów zasilających rozdzielnicę R GTB i tablic TE - demontaż baterii akumulatorów BK UWAGA zdemontowaną baterię poddać procesowi utylizacji - montaż zasilacza awaryjnego UPS -80 kva z zewnetrzną baterią akumulatorów na 1 h - montaż BY PASSA zewnętrznego - montaż rozdzielnicy R GTB - montaż tablic TE. - montaż dodatkowych urządzeń w tablicach TO. - montaż wlz-tu do rozdzielnicy R UPS - montaż wlz-tów do tablic TE. - montaż dodatkowych opraw oświetlenia awaryjnego - montaż dodatkowej instalacji Nowe rozdzielnice będą ustawione w obecnym pomieszczeniu baterii akumulatorów, po uprzednim zdemontowaniu urządzeń Natężenie oświetlenia ewakuacyjnego przyjęto zgodnie z normami i wynosić : - minimum 1 lx na poziomie podłogi na drodze ewakuacji - minimum 5 lx na poziomie podłogi na rejonie urządzeń takich jak, hydranty, gaśnice, przyciski pożarowe itp. ZASILANIE Zgodnie z ustaleniami służb energetycznych obiektu, zasilacz awaryjny UPS zasilony będzie z rozdzielnicy RGnn kablem typu NHXH-FE 5x120 mm2 / E-90 układany w wydzielonym korytku kablowym K-200 / 50 / E-90 BILANS MOCY : - tablice TE. w ilości 22 szt po 2 kw - moc przyłączeniowa Po = 44,0 kw - prąd nominalny Io = 75,0 A Przyjęto zasilacz awaryjny UPS 80 kva - moc So = 80,0 kva - prąd nominalny Io = 118,0 A Powyższa moc mieści się w ogólnym bilansie mocy i nie powoduje zmiany układu zasilania. Układ pomiarowy energii pozostaje bez zmian ROZDZIELNICE I TABLICE Rozdzielnica RGnn 0,4 kv. W celu zasilenia UPS 80 kva w rozdzielnicy RGnn należy dodatkowo zamontować : - rozłącznik 3-bieg 3x160/400 A Rozdzielnica R GTB. Na poziomie -1 w wydzielonym pomieszczeniu przewiduje się montaż nowej rozdzielnicy R GTB, z której wyprowadzone będą wlz-y do poszczególnych tablic TE na poszczególnych piętrach. Rozdzielnica R GTB zbudowana będzie z typowej tablicy naściennej w obudowie metalowej typu ATLANTIC 600x800x250 IP- 66 z drzwiami metalowymi pełnymi zamykanymi na zamki patentowe. RUSZCZAK s.c. Pałac Prezydenta oświetl awaryjne 7

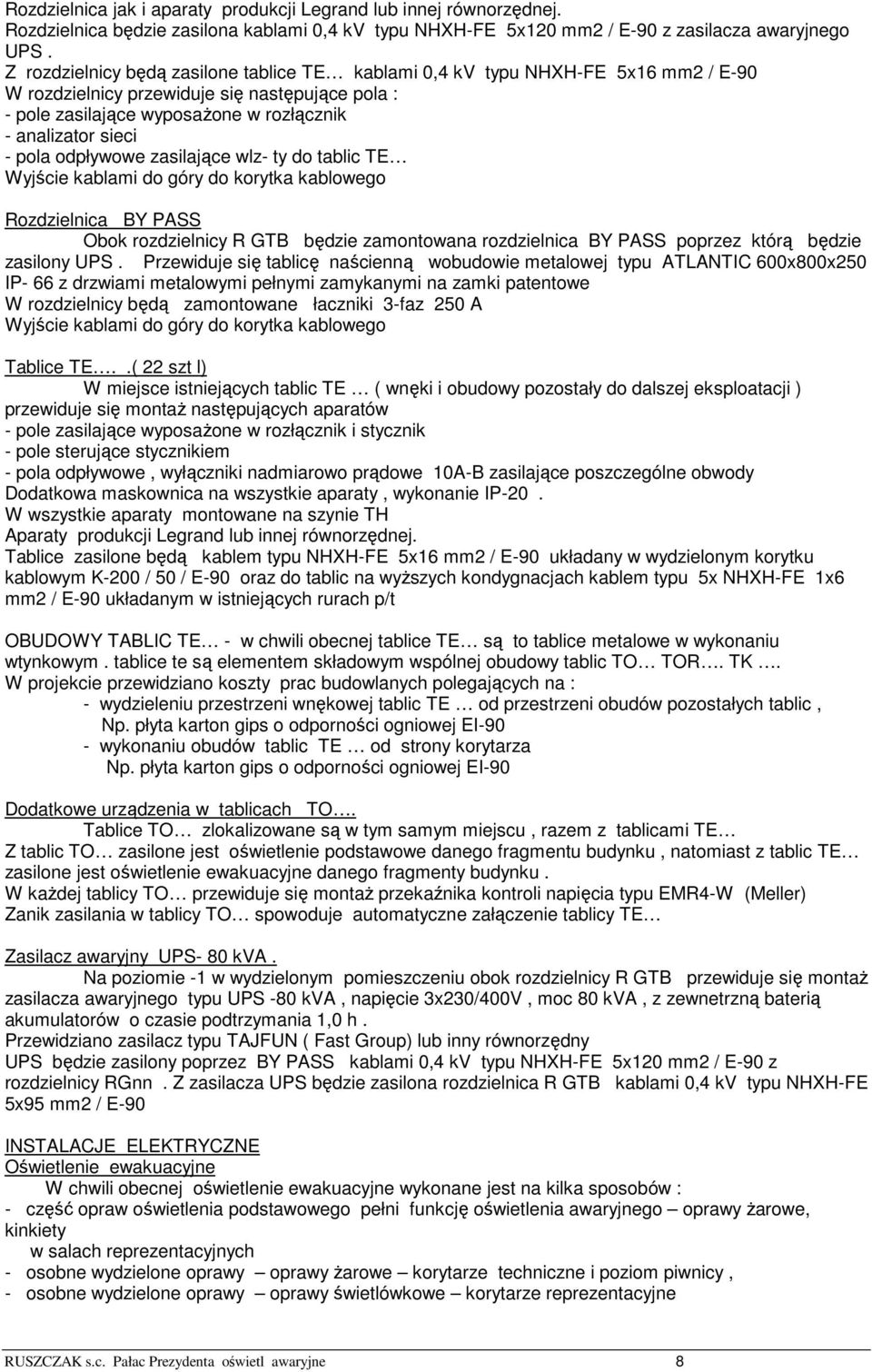

8 Rozdzielnica jak i aparaty produkcji Legrand lub innej równorzędnej. Rozdzielnica będzie zasilona kablami 0,4 kv typu NHXH-FE 5x120 mm2 / E-90 z zasilacza awaryjnego UPS. Z rozdzielnicy będą zasilone tablice TE kablami 0,4 kv typu NHXH-FE 5x16 mm2 / E-90 W rozdzielnicy przewiduje się następujące pola : - pole zasilające wyposażone w rozłącznik - analizator sieci - pola odpływowe zasilające wlz- ty do tablic TE Wyjście kablami do góry do korytka kablowego Rozdzielnica BY PASS Obok rozdzielnicy R GTB będzie zamontowana rozdzielnica BY PASS poprzez którą będzie zasilony UPS. Przewiduje się tablicę naścienną wobudowie metalowej typu ATLANTIC 600x800x250 IP- 66 z drzwiami metalowymi pełnymi zamykanymi na zamki patentowe W rozdzielnicy będą zamontowane łaczniki 3-faz 250 A Wyjście kablami do góry do korytka kablowego Tablice TE..( 22 szt l) W miejsce istniejących tablic TE ( wnęki i obudowy pozostały do dalszej eksploatacji ) przewiduje się montaż następujących aparatów - pole zasilające wyposażone w rozłącznik i stycznik - pole sterujące stycznikiem - pola odpływowe, wyłączniki nadmiarowo prądowe 10A-B zasilające poszczególne obwody Dodatkowa maskownica na wszystkie aparaty, wykonanie IP-20. W wszystkie aparaty montowane na szynie TH Aparaty produkcji Legrand lub innej równorzędnej. Tablice zasilone będą kablem typu NHXH-FE 5x16 mm2 / E-90 układany w wydzielonym korytku kablowym K-200 / 50 / E-90 oraz do tablic na wyższych kondygnacjach kablem typu 5x NHXH-FE 1x6 mm2 / E-90 układanym w istniejących rurach p/t OBUDOWY TABLIC TE - w chwili obecnej tablice TE są to tablice metalowe w wykonaniu wtynkowym. tablice te są elementem składowym wspólnej obudowy tablic TO TOR. TK. W projekcie przewidziano koszty prac budowlanych polegających na : - wydzieleniu przestrzeni wnękowej tablic TE od przestrzeni obudów pozostałych tablic, Np. płyta karton gips o odporności ogniowej EI-90 - wykonaniu obudów tablic TE od strony korytarza Np. płyta karton gips o odporności ogniowej EI-90 Dodatkowe urządzenia w tablicach TO. Tablice TO zlokalizowane są w tym samym miejscu, razem z tablicami TE Z tablic TO zasilone jest oświetlenie podstawowe danego fragmentu budynku, natomiast z tablic TE zasilone jest oświetlenie ewakuacyjne danego fragmenty budynku. W każdej tablicy TO przewiduje się montaż przekaźnika kontroli napięcia typu EMR4-W (Meller) Zanik zasilania w tablicy TO spowoduje automatyczne załączenie tablicy TE Zasilacz awaryjny UPS- 80 kva. Na poziomie -1 w wydzielonym pomieszczeniu obok rozdzielnicy R GTB przewiduje się montaż zasilacza awaryjnego typu UPS -80 kva, napięcie 3x230/400V, moc 80 kva, z zewnetrzną baterią akumulatorów o czasie podtrzymania 1,0 h. Przewidziano zasilacz typu TAJFUN ( Fast Group) lub inny równorzędny UPS będzie zasilony poprzez BY PASS kablami 0,4 kv typu NHXH-FE 5x120 mm2 / E-90 z rozdzielnicy RGnn. Z zasilacza UPS będzie zasilona rozdzielnica R GTB kablami 0,4 kv typu NHXH-FE 5x95 mm2 / E-90 INSTALACJE ELEKTRYCZNE Oświetlenie ewakuacyjne W chwili obecnej oświetlenie ewakuacyjne wykonane jest na kilka sposobów : - część opraw oświetlenia podstawowego pełni funkcję oświetlenia awaryjnego oprawy żarowe, kinkiety w salach reprezentacyjnych - osobne wydzielone oprawy oprawy żarowe korytarze techniczne i poziom piwnicy, - osobne wydzielone oprawy oprawy świetlówkowe korytarze reprezentacyjne RUSZCZAK s.c. Pałac Prezydenta oświetl awaryjne 8

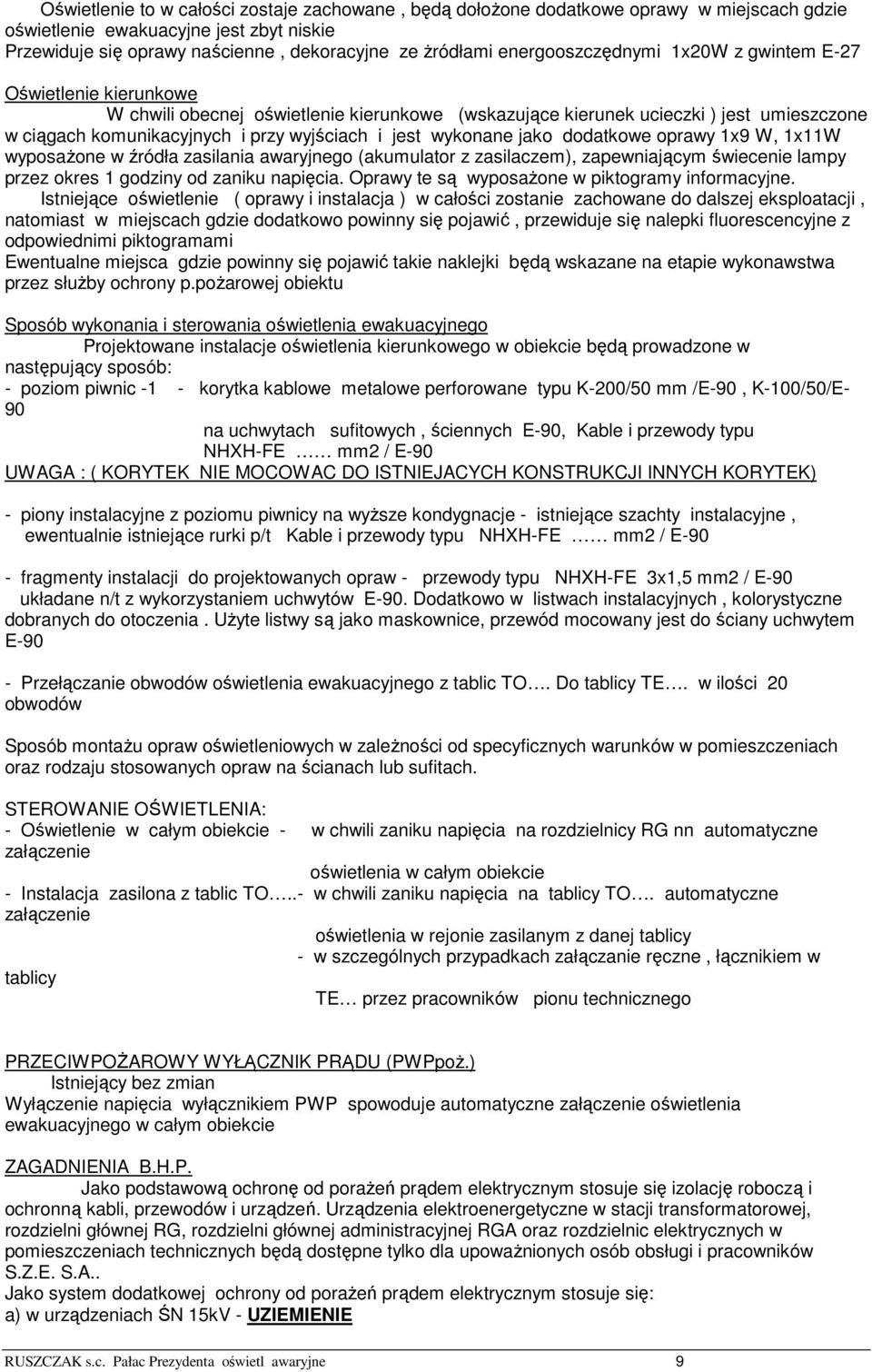

9 Oświetlenie to w całości zostaje zachowane, będą dołożone dodatkowe oprawy w miejscach gdzie oświetlenie ewakuacyjne jest zbyt niskie Przewiduje się oprawy naścienne, dekoracyjne ze żródłami energooszczędnymi 1x20W z gwintem E-27 Oświetlenie kierunkowe W chwili obecnej oświetlenie kierunkowe (wskazujące kierunek ucieczki ) jest umieszczone w ciągach komunikacyjnych i przy wyjściach i jest wykonane jako dodatkowe oprawy 1x9 W, 1x11W wyposażone w źródła zasilania awaryjnego (akumulator z zasilaczem), zapewniającym świecenie lampy przez okres 1 godziny od zaniku napięcia. Oprawy te są wyposażone w piktogramy informacyjne. Istniejące oświetlenie ( oprawy i instalacja ) w całości zostanie zachowane do dalszej eksploatacji, natomiast w miejscach gdzie dodatkowo powinny się pojawić, przewiduje się nalepki fluorescencyjne z odpowiednimi piktogramami Ewentualne miejsca gdzie powinny się pojawić takie naklejki będą wskazane na etapie wykonawstwa przez służby ochrony p.pożarowej obiektu Sposób wykonania i sterowania oświetlenia ewakuacyjnego Projektowane instalacje oświetlenia kierunkowego w obiekcie będą prowadzone w następujący sposób: - poziom piwnic -1 - korytka kablowe metalowe perforowane typu K-200/50 mm /E-90, K-100/50/E- 90 na uchwytach sufitowych, ściennych E-90, Kable i przewody typu NHXH-FE mm2 / E-90 UWAGA : ( KORYTEK NIE MOCOWAC DO ISTNIEJACYCH KONSTRUKCJI INNYCH KORYTEK) - piony instalacyjne z poziomu piwnicy na wyższe kondygnacje - istniejące szachty instalacyjne, ewentualnie istniejące rurki p/t Kable i przewody typu NHXH-FE mm2 / E-90 - fragmenty instalacji do projektowanych opraw - przewody typu NHXH-FE 3x1,5 mm2 / E-90 układane n/t z wykorzystaniem uchwytów E-90. Dodatkowo w listwach instalacyjnych, kolorystyczne dobranych do otoczenia. Użyte listwy są jako maskownice, przewód mocowany jest do ściany uchwytem E-90 - Przełączanie obwodów oświetlenia ewakuacyjnego z tablic TO. Do tablicy TE. w ilości 20 obwodów Sposób montażu opraw oświetleniowych w zależności od specyficznych warunków w pomieszczeniach oraz rodzaju stosowanych opraw na ścianach lub sufitach. STEROWANIE OŚWIETLENIA: - Oświetlenie w całym obiekcie - w chwili zaniku napięcia na rozdzielnicy RG nn automatyczne załączenie oświetlenia w całym obiekcie - Instalacja zasilona z tablic TO..- w chwili zaniku napięcia na tablicy TO. automatyczne załączenie oświetlenia w rejonie zasilanym z danej tablicy - w szczególnych przypadkach załączanie ręczne, łącznikiem w tablicy TE przez pracowników pionu technicznego PRZECIWPOŻAROWY WYŁĄCZNIK PRĄDU (PWPpoż.) Istniejący bez zmian Wyłączenie napięcia wyłącznikiem PWP spowoduje automatyczne załączenie oświetlenia ewakuacyjnego w całym obiekcie ZAGADNIENIA B.H.P. Jako podstawową ochronę od porażeń prądem elektrycznym stosuje się izolację roboczą i ochronną kabli, przewodów i urządzeń. Urządzenia elektroenergetyczne w stacji transformatorowej, rozdzielni głównej RG, rozdzielni głównej administracyjnej RGA oraz rozdzielnic elektrycznych w pomieszczeniach technicznych będą dostępne tylko dla upoważnionych osób obsługi i pracowników S.Z.E. S.A.. Jako system dodatkowej ochrony od porażeń prądem elektrycznym stosuje się: a) w urządzeniach ŚN 15kV - UZIEMIENIE RUSZCZAK s.c. Pałac Prezydenta oświetl awaryjne 9

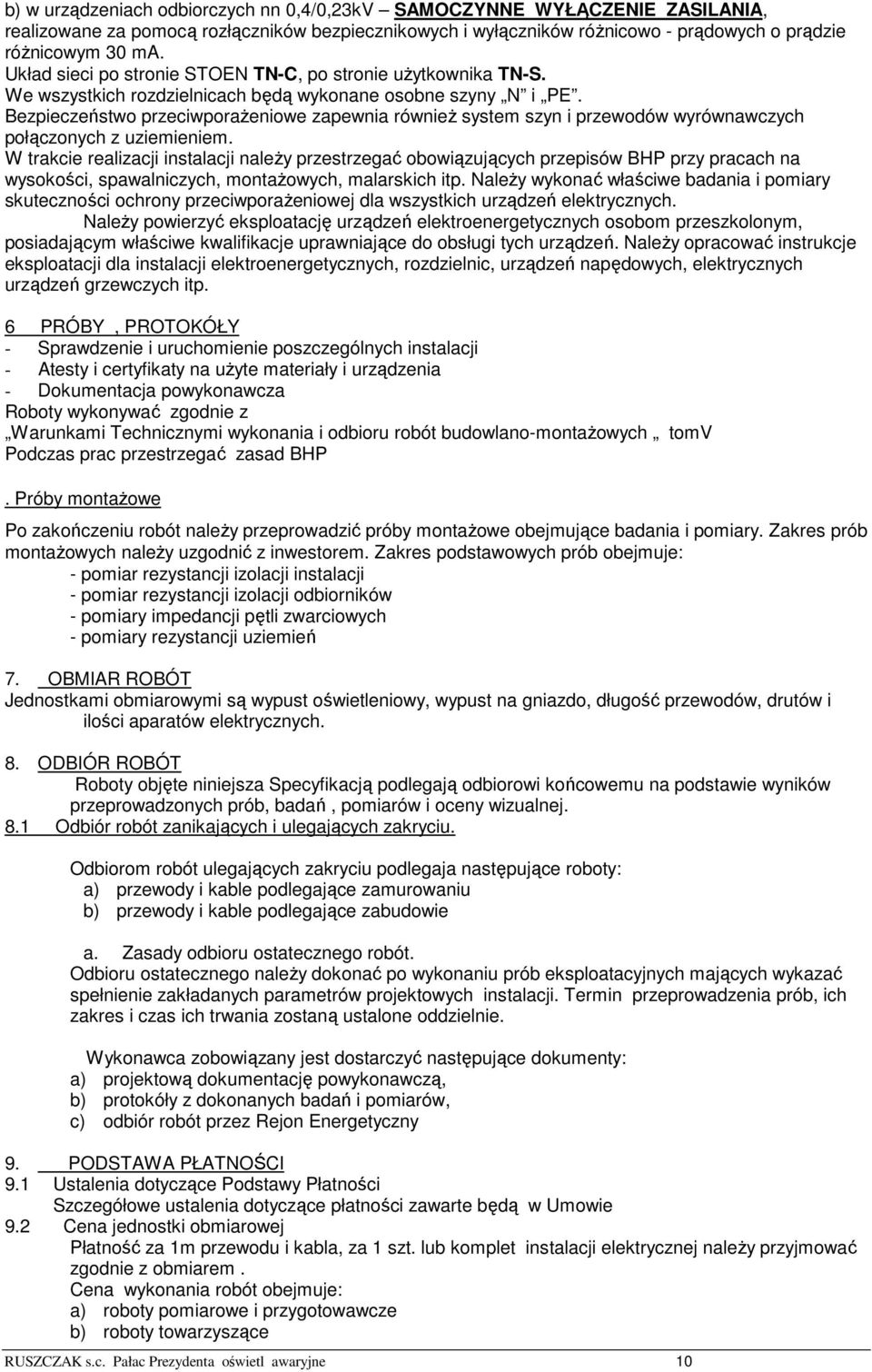

10 b) w urządzeniach odbiorczych nn 0,4/0,23kV SAMOCZYNNE WYŁĄCZENIE ZASILANIA, realizowane za pomocą rozłączników bezpiecznikowych i wyłączników różnicowo - prądowych o prądzie różnicowym 30 ma. Układ sieci po stronie STOEN TN-C, po stronie użytkownika TN-S. We wszystkich rozdzielnicach będą wykonane osobne szyny N i PE. Bezpieczeństwo przeciwporażeniowe zapewnia również system szyn i przewodów wyrównawczych połączonych z uziemieniem. W trakcie realizacji instalacji należy przestrzegać obowiązujących przepisów BHP przy pracach na wysokości, spawalniczych, montażowych, malarskich itp. Należy wykonać właściwe badania i pomiary skuteczności ochrony przeciwporażeniowej dla wszystkich urządzeń elektrycznych. Należy powierzyć eksploatację urządzeń elektroenergetycznych osobom przeszkolonym, posiadającym właściwe kwalifikacje uprawniające do obsługi tych urządzeń. Należy opracować instrukcje eksploatacji dla instalacji elektroenergetycznych, rozdzielnic, urządzeń napędowych, elektrycznych urządzeń grzewczych itp. 6 PRÓBY, PROTOKÓŁY - Sprawdzenie i uruchomienie poszczególnych instalacji - Atesty i certyfikaty na użyte materiały i urządzenia - Dokumentacja powykonawcza Roboty wykonywać zgodnie z Warunkami Technicznymi wykonania i odbioru robót budowlano-montażowych tomv Podczas prac przestrzegać zasad BHP. Próby montażowe Po zakończeniu robót należy przeprowadzić próby montażowe obejmujące badania i pomiary. Zakres prób montażowych należy uzgodnić z inwestorem. Zakres podstawowych prób obejmuje: - pomiar rezystancji izolacji instalacji - pomiar rezystancji izolacji odbiorników - pomiary impedancji pętli zwarciowych - pomiary rezystancji uziemień 7. OBMIAR ROBÓT Jednostkami obmiarowymi są wypust oświetleniowy, wypust na gniazdo, długość przewodów, drutów i ilości aparatów elektrycznych. 8. ODBIÓR ROBÓT Roboty objęte niniejsza Specyfikacją podlegają odbiorowi końcowemu na podstawie wyników przeprowadzonych prób, badań, pomiarów i oceny wizualnej. 8.1 Odbiór robót zanikających i ulegających zakryciu. Odbiorom robót ulegających zakryciu podlegaja następujące roboty: a) przewody i kable podlegające zamurowaniu b) przewody i kable podlegające zabudowie a. Zasady odbioru ostatecznego robót. Odbioru ostatecznego należy dokonać po wykonaniu prób eksploatacyjnych mających wykazać spełnienie zakładanych parametrów projektowych instalacji. Termin przeprowadzenia prób, ich zakres i czas ich trwania zostaną ustalone oddzielnie. Wykonawca zobowiązany jest dostarczyć następujące dokumenty: a) projektową dokumentację powykonawczą, b) protokóły z dokonanych badań i pomiarów, c) odbiór robót przez Rejon Energetyczny 9. PODSTAWA PŁATNOŚCI 9.1 Ustalenia dotyczące Podstawy Płatności Szczegółowe ustalenia dotyczące płatności zawarte będą w Umowie 9.2 Cena jednostki obmiarowej Płatność za 1m przewodu i kabla, za 1 szt. lub komplet instalacji elektrycznej należy przyjmować zgodnie z obmiarem. Cena wykonania robót obejmuje: a) roboty pomiarowe i przygotowawcze b) roboty towarzyszące RUSZCZAK s.c. Pałac Prezydenta oświetl awaryjne 10

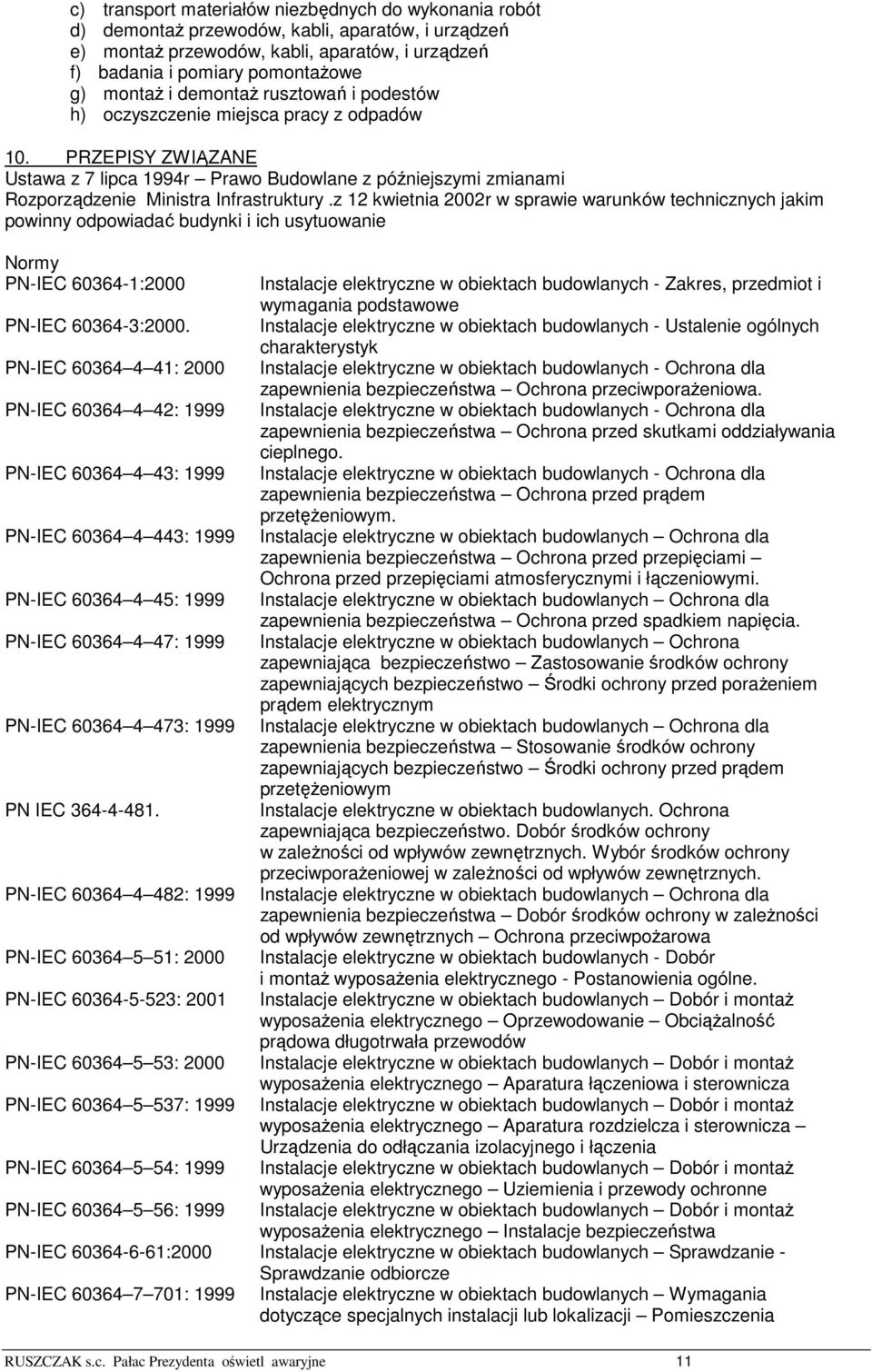

11 c) transport materiałów niezbędnych do wykonania robót d) demontaż przewodów, kabli, aparatów, i urządzeń e) montaż przewodów, kabli, aparatów, i urządzeń f) badania i pomiary pomontażowe g) montaż i demontaż rusztowań i podestów h) oczyszczenie miejsca pracy z odpadów 10. PRZEPISY ZWIĄZANE Ustawa z 7 lipca 1994r Prawo Budowlane z późniejszymi zmianami Rozporządzenie Ministra Infrastruktury.z 12 kwietnia 2002r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Normy PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych - Zakres, przedmiot i wymagania podstawowe PN-IEC :2000. Instalacje elektryczne w obiektach budowlanych - Ustalenie ogólnych charakterystyk PN-IEC : 2000 Instalacje elektryczne w obiektach budowlanych - Ochrona dla zapewnienia bezpieczeństwa Ochrona przeciwporażeniowa. PN-IEC : 1999 Instalacje elektryczne w obiektach budowlanych - Ochrona dla zapewnienia bezpieczeństwa Ochrona przed skutkami oddziaływania cieplnego. PN-IEC : 1999 Instalacje elektryczne w obiektach budowlanych - Ochrona dla zapewnienia bezpieczeństwa Ochrona przed prądem przetężeniowym. PN-IEC : 1999 Instalacje elektryczne w obiektach budowlanych Ochrona dla zapewnienia bezpieczeństwa Ochrona przed przepięciami Ochrona przed przepięciami atmosferycznymi i łączeniowymi. PN-IEC : 1999 Instalacje elektryczne w obiektach budowlanych Ochrona dla zapewnienia bezpieczeństwa Ochrona przed spadkiem napięcia. PN-IEC : 1999 Instalacje elektryczne w obiektach budowlanych Ochrona zapewniająca bezpieczeństwo Zastosowanie środków ochrony zapewniających bezpieczeństwo Środki ochrony przed porażeniem prądem elektrycznym PN-IEC : 1999 Instalacje elektryczne w obiektach budowlanych Ochrona dla zapewnienia bezpieczeństwa Stosowanie środków ochrony zapewniających bezpieczeństwo Środki ochrony przed prądem przetężeniowym PN IEC Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Dobór środków ochrony w zależności od wpływów zewnętrznych. Wybór środków ochrony przeciwporażeniowej w zależności od wpływów zewnętrznych. PN-IEC : 1999 Instalacje elektryczne w obiektach budowlanych Ochrona dla zapewnienia bezpieczeństwa Dobór środków ochrony w zależności od wpływów zewnętrznych Ochrona przeciwpożarowa PN-IEC : 2000 Instalacje elektryczne w obiektach budowlanych - Dobór i montaż wyposażenia elektrycznego - Postanowienia ogólne. PN-IEC : 2001 Instalacje elektryczne w obiektach budowlanych Dobór i montaż wyposażenia elektrycznego Oprzewodowanie Obciążalność prądowa długotrwała przewodów PN-IEC : 2000 Instalacje elektryczne w obiektach budowlanych Dobór i montaż wyposażenia elektrycznego Aparatura łączeniowa i sterownicza PN-IEC : 1999 Instalacje elektryczne w obiektach budowlanych Dobór i montaż wyposażenia elektrycznego Aparatura rozdzielcza i sterownicza Urządzenia do odłączania izolacyjnego i łączenia PN-IEC : 1999 Instalacje elektryczne w obiektach budowlanych Dobór i montaż wyposażenia elektrycznego Uziemienia i przewody ochronne PN-IEC : 1999 Instalacje elektryczne w obiektach budowlanych Dobór i montaż wyposażenia elektrycznego Instalacje bezpieczeństwa PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych Sprawdzanie - Sprawdzanie odbiorcze PN-IEC : 1999 Instalacje elektryczne w obiektach budowlanych Wymagania dotyczące specjalnych instalacji lub lokalizacji Pomieszczenia RUSZCZAK s.c. Pałac Prezydenta oświetl awaryjne 11

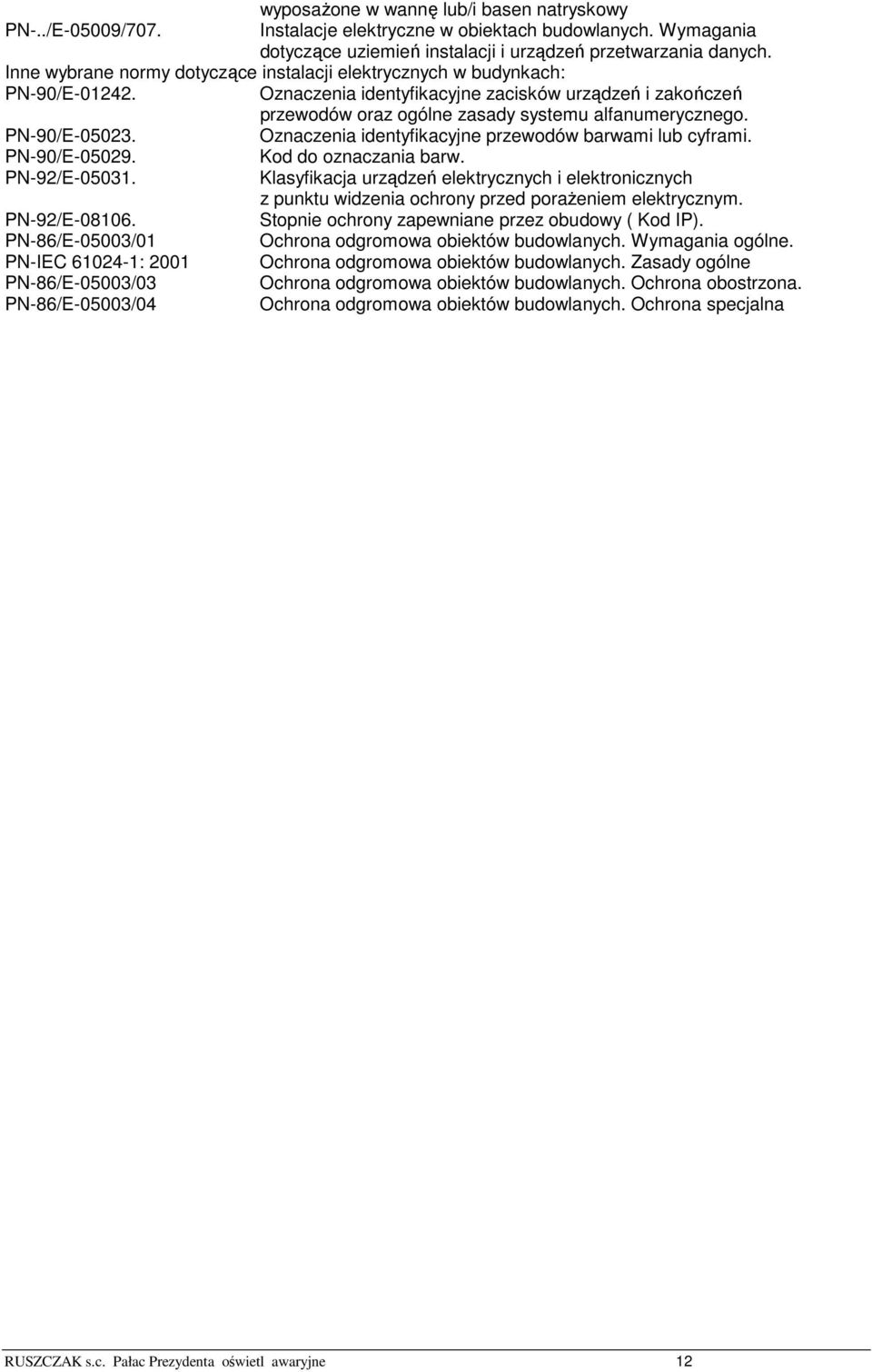

12 wyposażone w wannę lub/i basen natryskowy PN-../E-05009/707. Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczące uziemień instalacji i urządzeń przetwarzania danych. Inne wybrane normy dotyczące instalacji elektrycznych w budynkach: PN-90/E Oznaczenia identyfikacyjne zacisków urządzeń i zakończeń przewodów oraz ogólne zasady systemu alfanumerycznego. PN-90/E Oznaczenia identyfikacyjne przewodów barwami lub cyframi. PN-90/E Kod do oznaczania barw. PN-92/E Klasyfikacja urządzeń elektrycznych i elektronicznych z punktu widzenia ochrony przed porażeniem elektrycznym. PN-92/E Stopnie ochrony zapewniane przez obudowy ( Kod IP). PN-86/E-05003/01 Ochrona odgromowa obiektów budowlanych. Wymagania ogólne. PN-IEC : 2001 Ochrona odgromowa obiektów budowlanych. Zasady ogólne PN-86/E-05003/03 Ochrona odgromowa obiektów budowlanych. Ochrona obostrzona. PN-86/E-05003/04 Ochrona odgromowa obiektów budowlanych. Ochrona specjalna RUSZCZAK s.c. Pałac Prezydenta oświetl awaryjne 12
