8. Sieci lokalne. Konfiguracja połączenia lokalnego

Transkrypt

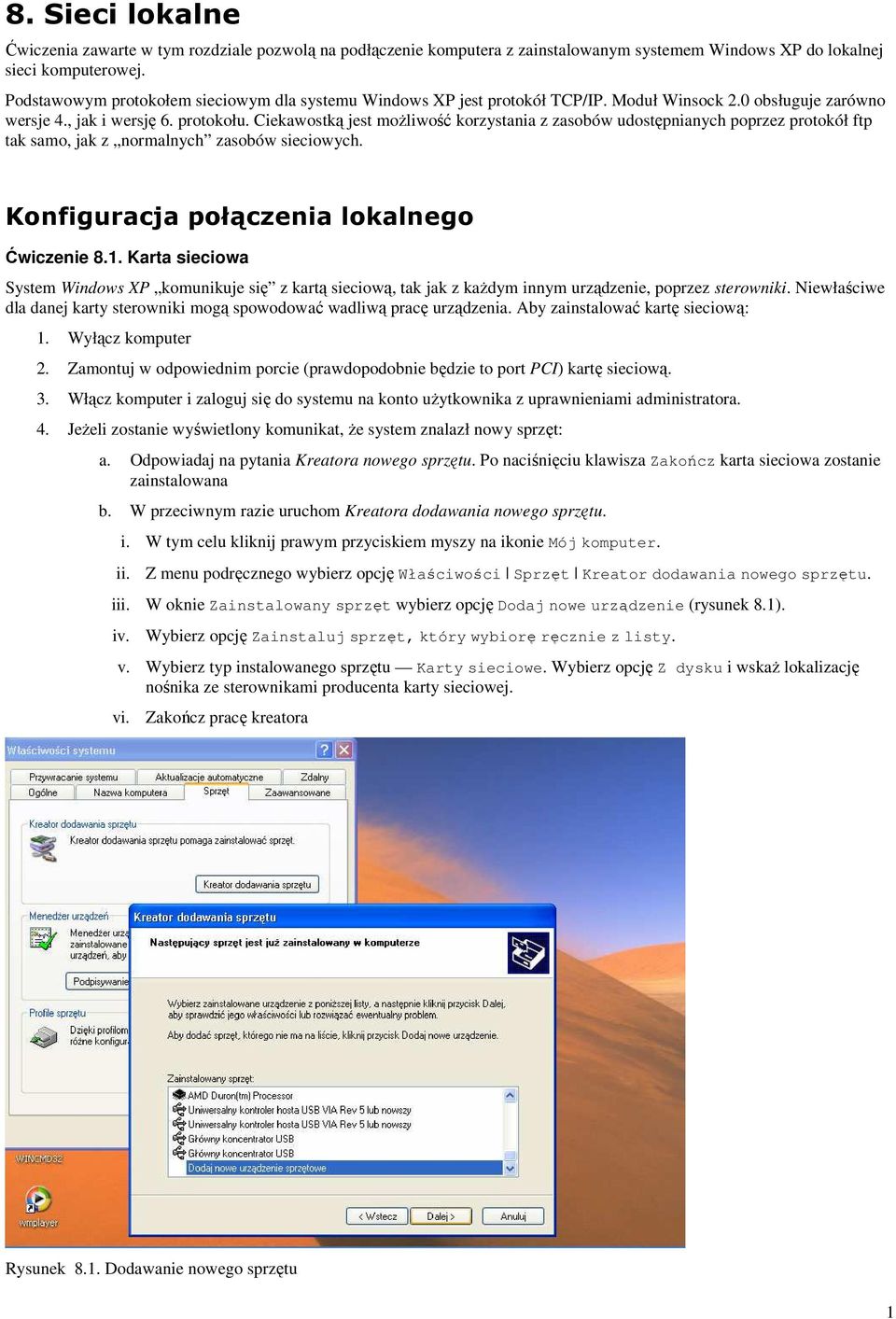

1 8. Sieci lokalne Ćwiczenia zawarte w tym rozdziale pozwolą na podłączenie komputera z zainstalowanym systemem Windows XP do lokalnej sieci komputerowej. Podstawowym protokołem sieciowym dla systemu Windows XP jest protokół TCP/IP. Moduł Winsock 2.0 obsługuje zarówno wersje 4., jak i wersję 6. protokołu. Ciekawostką jest moŝliwość korzystania z zasobów udostępnianych poprzez protokół ftp tak samo, jak z normalnych zasobów sieciowych. Konfiguracja połączenia lokalnego Ćwiczenie 8.1. Karta sieciowa System Windows XP komunikuje się z kartą sieciową, tak jak z kaŝdym innym urządzenie, poprzez sterowniki. Niewłaściwe dla danej karty sterowniki mogą spowodować wadliwą pracę urządzenia. Aby zainstalować kartę sieciową: 1. Wyłącz komputer 2. Zamontuj w odpowiednim porcie (prawdopodobnie będzie to port PCI) kartę sieciową. 3. Włącz komputer i zaloguj się do systemu na konto uŝytkownika z uprawnieniami administratora. 4. JeŜeli zostanie wyświetlony komunikat, Ŝe system znalazł nowy sprzęt: a. Odpowiadaj na pytania Kreatora nowego sprzętu. Po naciśnięciu klawisza Zakończ karta sieciowa zostanie zainstalowana b. W przeciwnym razie uruchom Kreatora dodawania nowego sprzętu. i. W tym celu kliknij prawym przyciskiem myszy na ikonie Mój komputer. ii. Z menu podręcznego wybierz opcję Właściwości Sprzęt Kreator dodawania nowego sprzętu. iii. W oknie Zainstalowany sprzęt wybierz opcję Dodaj nowe urządzenie (rysunek 8.1). iv. Wybierz opcję Zainstaluj sprzęt, który wybiorę ręcznie z listy. v. Wybierz typ instalowanego sprzętu Karty sieciowe. Wybierz opcję Z dysku i wskaŝ lokalizację nośnika ze sterownikami producenta karty sieciowej. vi. Zakończ pracę kreatora Rysunek 8.1. Dodawanie nowego sprzętu 1

2 Ćwiczenie 8.2. Przygotowanie systemu do pracy w sieci Windows XP, pomimo zainstalowania i skonfigurowania karty sieciowej, nie jest skonfigurowany do pracy w sieci. W celu podłączenia komputera do lokalnej sieci komputerowej: 1. Dodaj do menu Start opcję Moje miejsca sieciowe. 2. Kliknij prawym przyciskiem na nowododanej opcji i z menu podręcznego wybierz opcję Właściwości. Zostanie wyświetlone okno zawierające wszystkie dostępne połączenia sieciowe. 3. Z dostępnych zadań wybierz Konfiguruj sieć w domu lub w małej firmie. Zostanie uruchomiony Kreator dodawania komputera do sieci. 4. Wybierz odpowiadającą konfiguracji metodę połączenia (do wyboru jest pięć konfiguracji). W zaleŝności od wybranej opcji kreator poprosi o podanie odpowiednich informacji. 5. Podaj unikalną w skali sieci lokalnej nazwę komputera i jego opcjonalny opis. 6. Podaj prawidłowa nazwę grupy roboczej lub domeny (domyślną nazwą jest MSHOME). 7. Kreator wyświetli okno zawierające podane informacje. Naciśnij przycisk Dalej. 8. Zostanie uruchomiony, trwający nawet kilka minut, proces konfiguracji otoczenia sieciowego. W tym czasie na ekranie wyświetlone jest okno pokazana na rysunku JeŜeli chcesz wykorzystać swoje ustawienia do konfiguracji pozostałych komputerów w sieci, wybierz którąkolwiek z opcji oprócz opcji Po prostu zakończ kreatora. 10. Komputer moŝe wyświetlić komunikat informujący o konieczności restartowania komputera. W takim wypadku wyłącz i włącz komputer. Rysunek 8.2. Konfiguracja otoczenia sieciowego moŝe potrwać nawet kilka minut Ćwiczenie 8.3. Składniki protokołu TCP/IP Celem ćwiczenia jest skonfigurowanie niezbędnych do pracy w sieci składników protokołu TCP/IP 1. Z menu Start wybierz opcję Moje miejsca sieciowe. 2. Kliknij prawym przyciskiem na nazwie opcji i z menu podręcznego wybierz opcję Właściwości. 3. Kliknij prawym przyciskiem myszy na ikonie połączenia lokalnego. Zostanie wyświetlone okno właściwości pokazane na rysunku Wybierz opcje Protokół internetowy (TCP/IP) i kliknij przycisk Właściwości. Zostanie wyświetlone okno Właściwości: Protokół internetowy (TCP/IP). 5. JeŜeli w sieci lokalnej nie znajduje się serwer DHCP, ręcznie skonfiguruj adres IP komputera i maskę podsieci. ZastrzeŜone dla małych sieci komputerowych ustawienia obejmują min.: adresy z zakresu od do i maskę podsieci

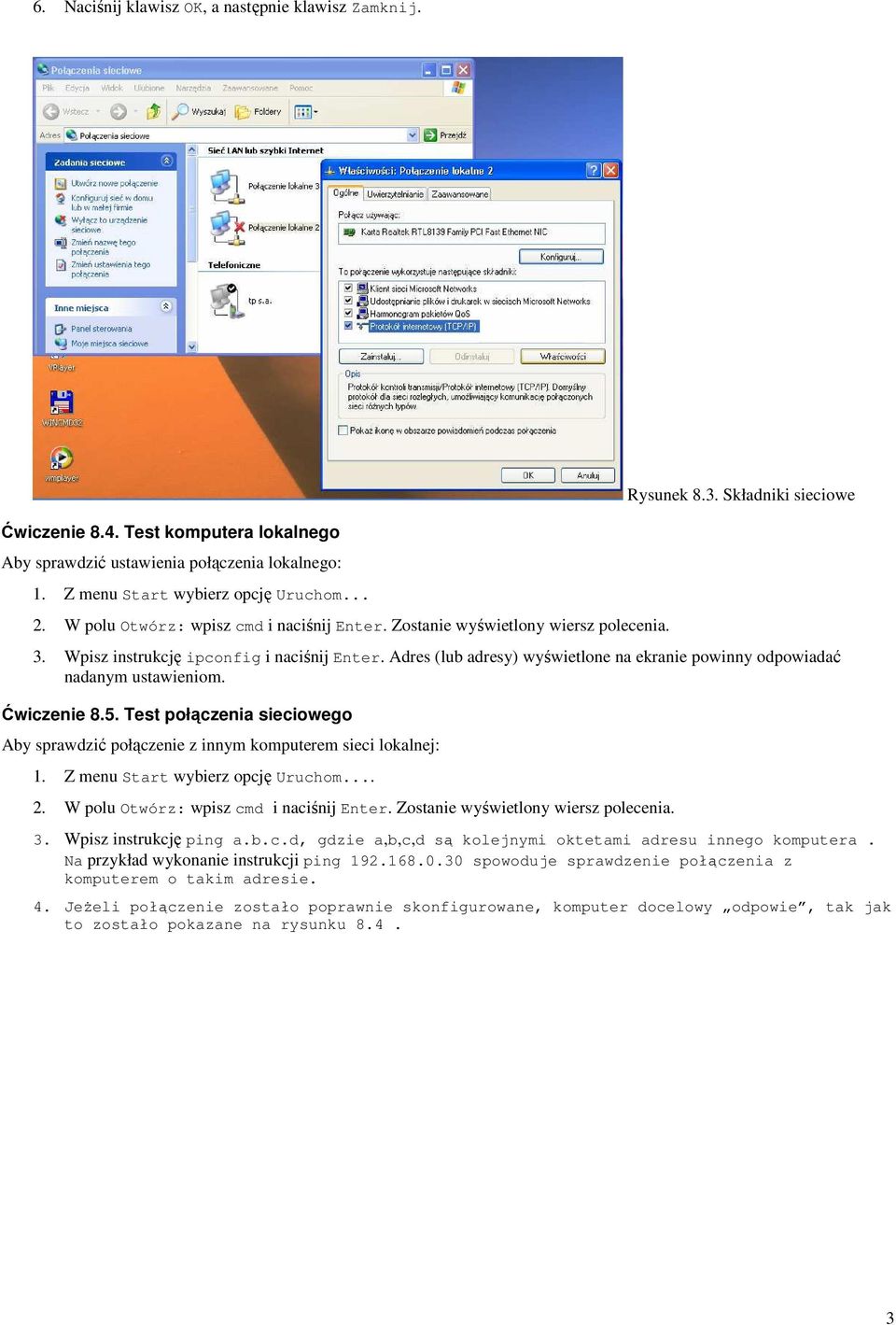

3 6. Naciśnij klawisz OK, a następnie klawisz Zamknij. Ćwiczenie 8.4. Test komputera lokalnego Aby sprawdzić ustawienia połączenia lokalnego: 1. Z menu Start wybierz opcję Uruchom W polu Otwórz: wpisz cmd i naciśnij Enter. Zostanie wyświetlony wiersz polecenia. Rysunek 8.3. Składniki sieciowe 3. Wpisz instrukcję ipconfig i naciśnij Enter. Adres (lub adresy) wyświetlone na ekranie powinny odpowiadać nadanym ustawieniom. Ćwiczenie 8.5. Test połączenia sieciowego Aby sprawdzić połączenie z innym komputerem sieci lokalnej: 1. Z menu Start wybierz opcję Uruchom W polu Otwórz: wpisz cmd i naciśnij Enter. Zostanie wyświetlony wiersz polecenia. 3. Wpisz instrukcję ping a.b.c.d, gdzie a,b,c,d są kolejnymi oktetami adresu innego komputera. Na przykład wykonanie instrukcji ping spowoduje sprawdzenie połączenia z komputerem o takim adresie. 4. JeŜeli połączenie zostało poprawnie skonfigurowane, komputer docelowy odpowie, tak jak to zostało pokazane na rysunku

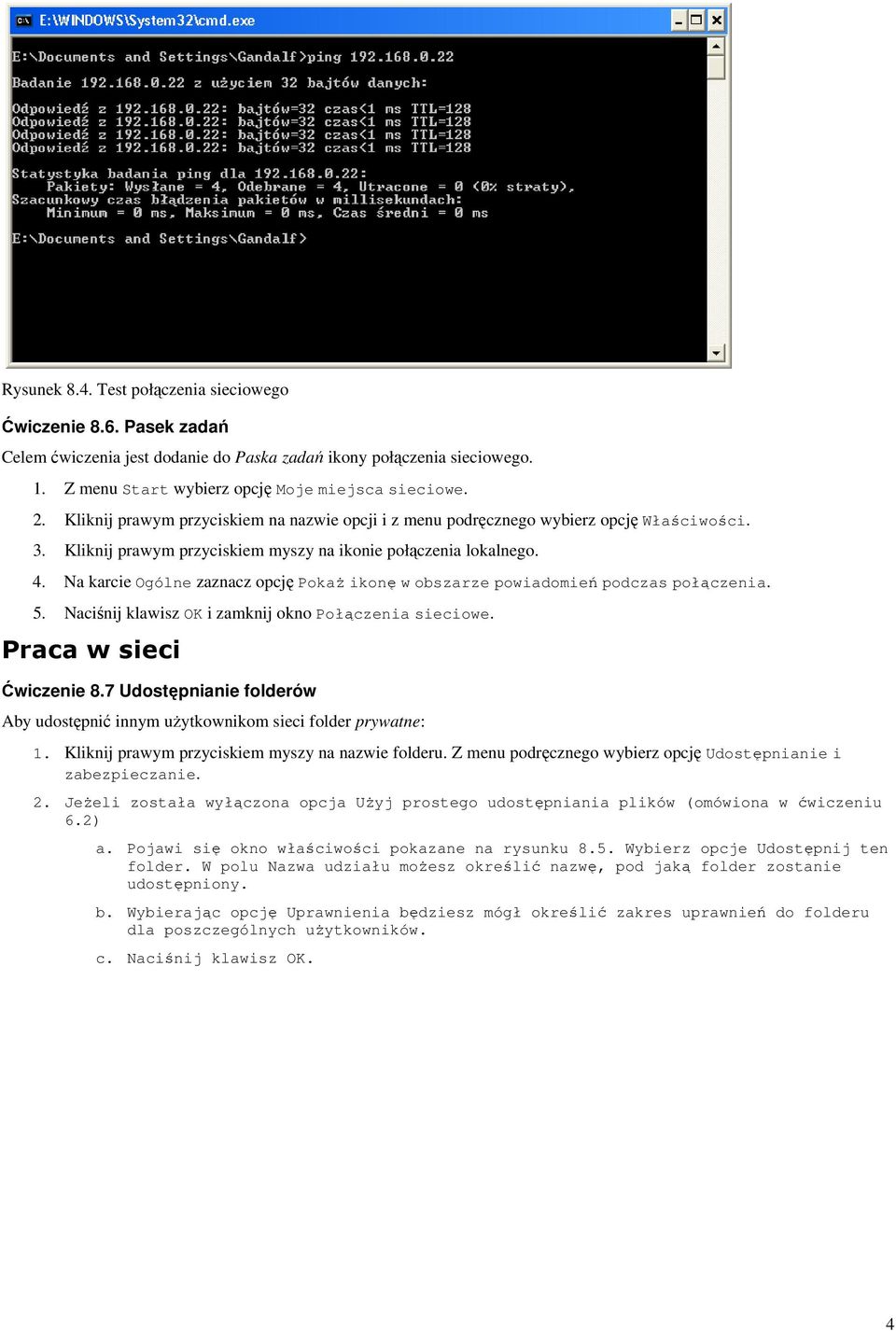

4 Rysunek 8.4. Test połączenia sieciowego Ćwiczenie 8.6. Pasek zadań Celem ćwiczenia jest dodanie do Paska zadań ikony połączenia sieciowego. 1. Z menu Start wybierz opcję Moje miejsca sieciowe. 2. Kliknij prawym przyciskiem na nazwie opcji i z menu podręcznego wybierz opcję Właściwości. 3. Kliknij prawym przyciskiem myszy na ikonie połączenia lokalnego. 4. Na karcie Ogólne zaznacz opcję PokaŜ ikonę w obszarze powiadomień podczas połączenia. 5. Naciśnij klawisz OK i zamknij okno Połączenia sieciowe. Praca w sieci Ćwiczenie 8.7 Udostępnianie folderów Aby udostępnić innym uŝytkownikom sieci folder prywatne: 1. Kliknij prawym przyciskiem myszy na nazwie folderu. Z menu podręcznego wybierz opcję Udostępnianie i zabezpieczanie. 2. JeŜeli została wyłączona opcja UŜyj prostego udostępniania plików (omówiona w ćwiczeniu 6.2) a. Pojawi się okno właściwości pokazane na rysunku 8.5. Wybierz opcje Udostępnij ten folder. W polu Nazwa udziału moŝesz określić nazwę, pod jaką folder zostanie udostępniony. b. Wybierając opcję Uprawnienia będziesz mógł określić zakres uprawnień do folderu dla poszczególnych uŝytkowników. c. Naciśnij klawisz OK. 4

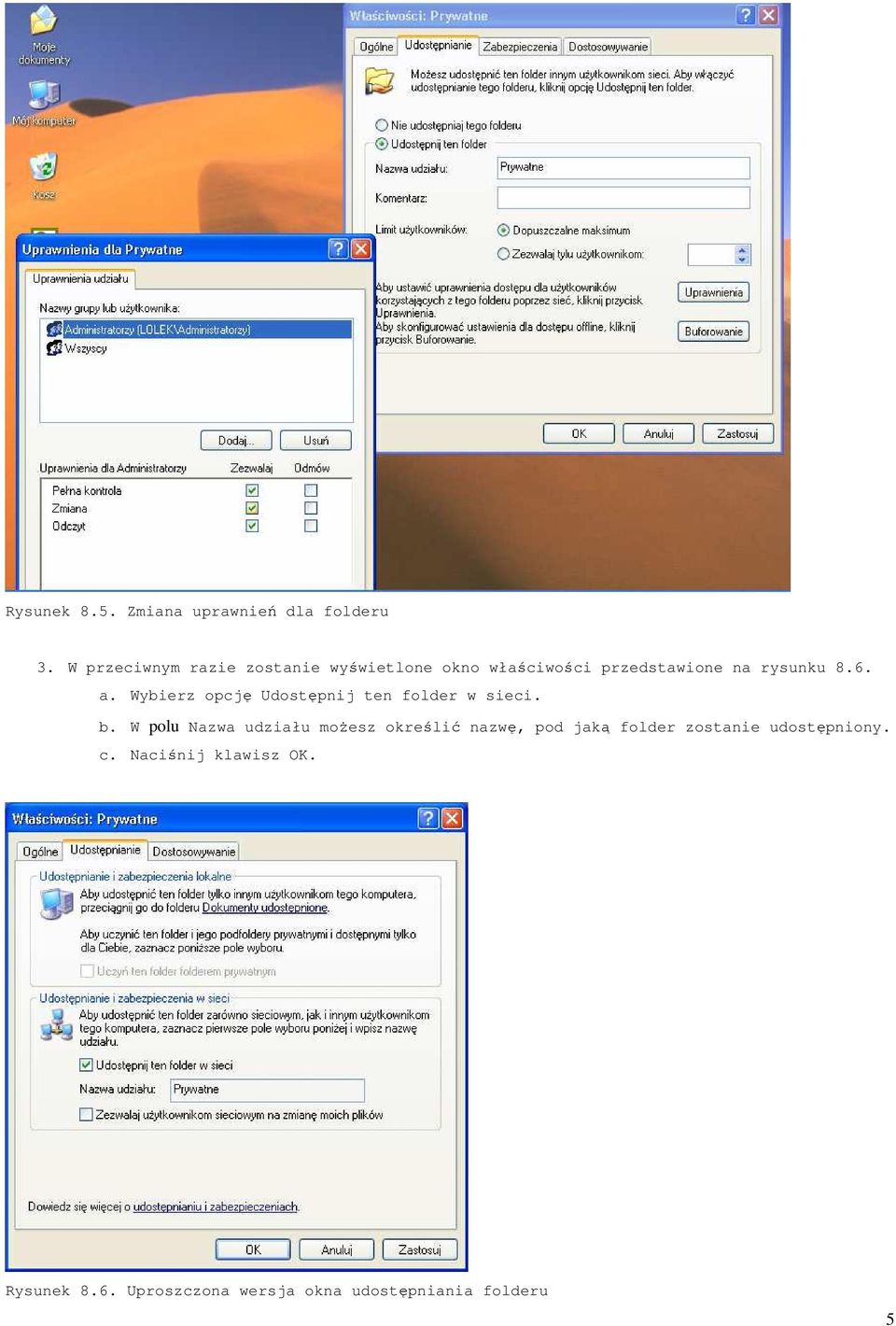

5 Rysunek 8.5. Zmiana uprawnień dla folderu 3. W przeciwnym razie zostanie wyświetlone okno właściwości przedstawione na rysunku 8.6. a. Wybierz opcję Udostępnij ten folder w sieci. b. W polu Nazwa udziału moŝesz określić nazwę, pod jaką folder zostanie udostępniony. c. Naciśnij klawisz OK. Rysunek 8.6. Uproszczona wersja okna udostępniania folderu 5

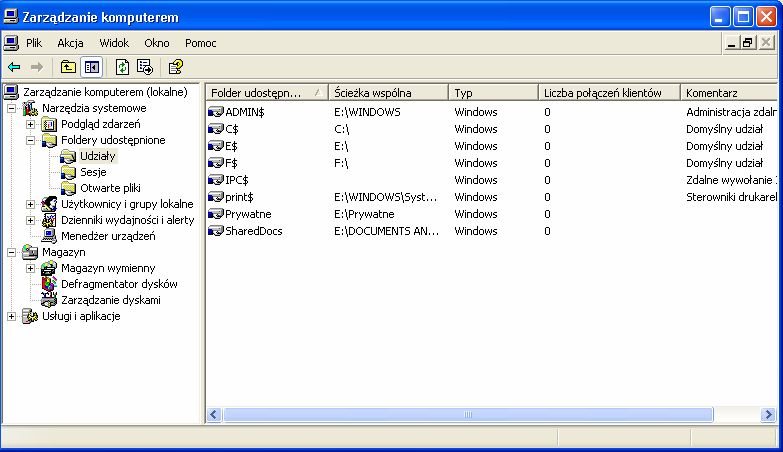

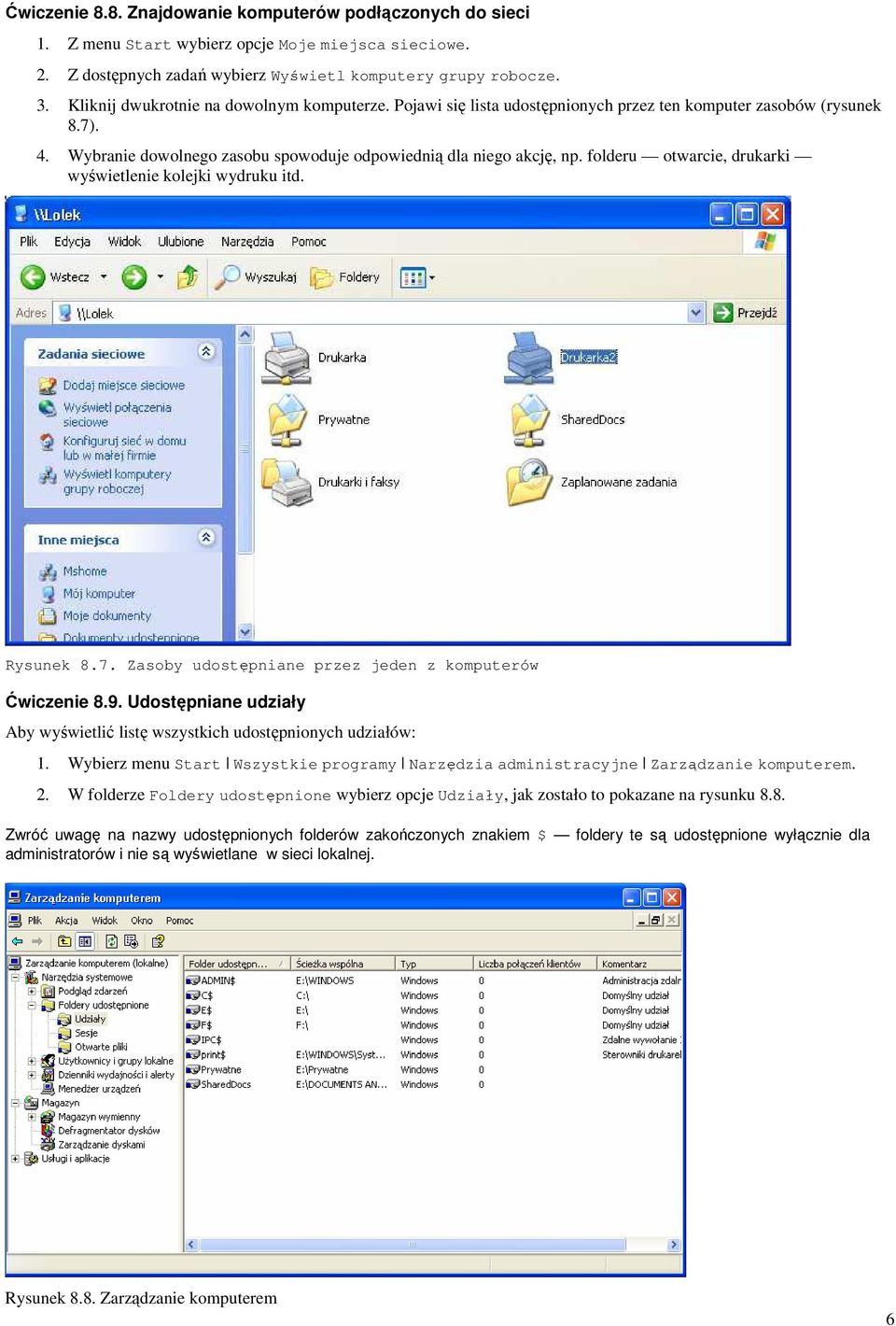

6 Ćwiczenie 8.8. Znajdowanie komputerów podłączonych do sieci 1. Z menu Start wybierz opcje Moje miejsca sieciowe. 2. Z dostępnych zadań wybierz Wyświetl komputery grupy robocze. 3. Kliknij dwukrotnie na dowolnym komputerze. Pojawi się lista udostępnionych przez ten komputer zasobów (rysunek 8.7). 4. Wybranie dowolnego zasobu spowoduje odpowiednią dla niego akcję, np. folderu otwarcie, drukarki wyświetlenie kolejki wydruku itd. Rysunek 8.7. Zasoby udostępniane przez jeden z komputerów Ćwiczenie 8.9. Udostępniane udziały Aby wyświetlić listę wszystkich udostępnionych udziałów: 1. Wybierz menu Start Wszystkie programy Narzędzia administracyjne Zarządzanie komputerem. 2. W folderze Foldery udostępnione wybierz opcje Udziały, jak zostało to pokazane na rysunku 8.8. Zwróć uwagę na nazwy udostępnionych folderów zakończonych znakiem $ foldery te są udostępnione wyłącznie dla administratorów i nie są wyświetlane w sieci lokalnej. Rysunek 8.8. Zarządzanie komputerem 6
