1 Wireless USB Adapter Welcome... 2 Package Contents... 2 Wireless USB Adapter Overview... 3 Interface... 3 LED Description... 3 WPS Button... 4 Wireless USB Adapter Installation... 4 Windows Vista... 4 Windows XP... 9 Windows Making a Basic Wireless Network Connection Introduction to the Wireless LAN Utility General Profile Available Network Status Statistics Wi-Fi Protected Setup (WPS) Uninstall Troubleshooting Session Overlap TimeOut!! NO REALTEK 11n USB Wireless LAN REALTEK 11n USB Wireless LAN is Disconnected Cannot get IP Address from Wireless AP

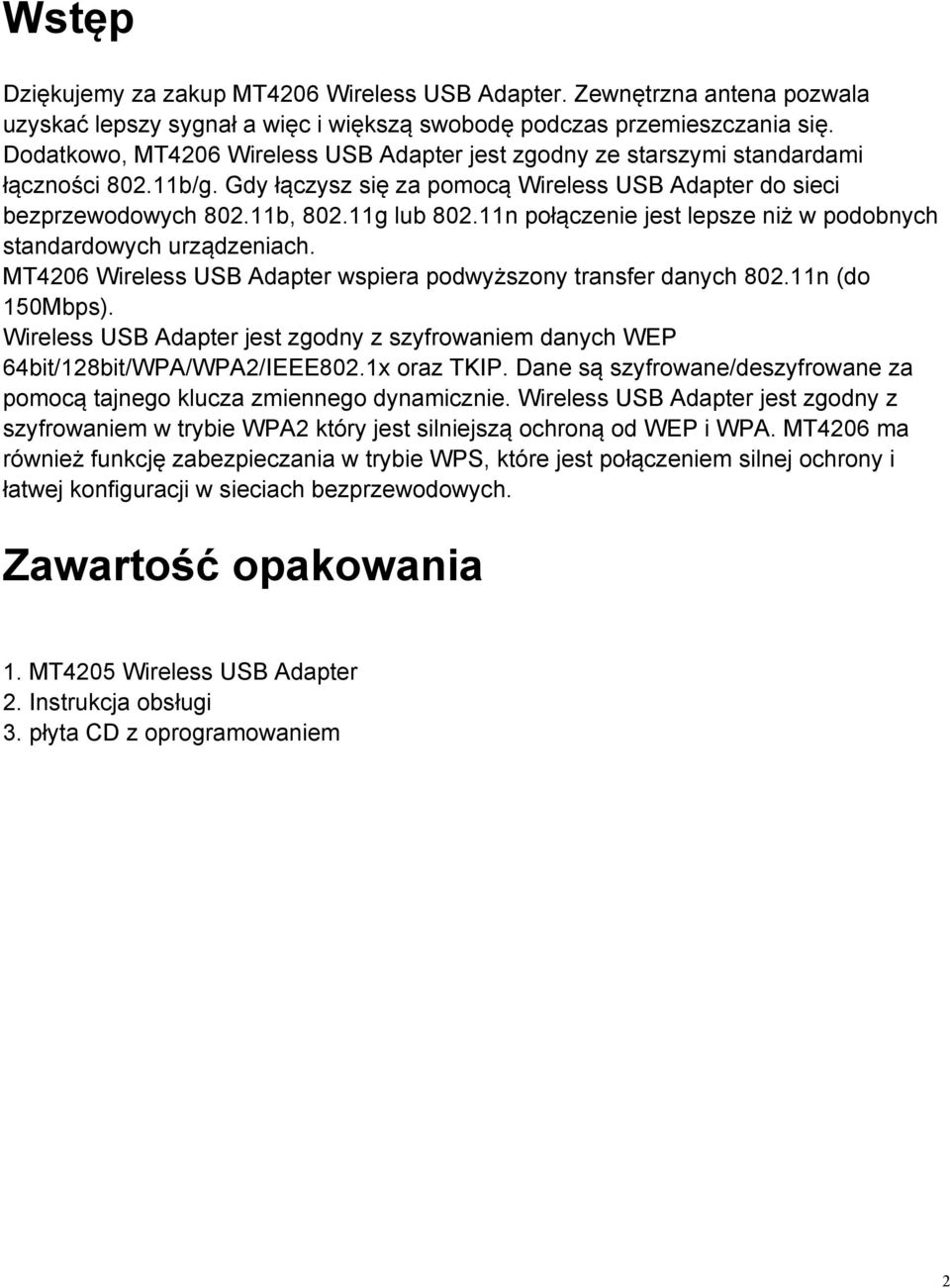

2 Wstęp Dziękujemy za zakup MT4206 Wireless USB Adapter. Zewnętrzna antena pozwala uzyskać lepszy sygnał a więc i większą swobodę podczas przemieszczania się. Dodatkowo, MT4206 Wireless USB Adapter jest zgodny ze starszymi standardami łączności b/g. Gdy łączysz się za pomocą Wireless USB Adapter do sieci bezprzewodowych b, g lub n połączenie jest lepsze niż w podobnych standardowych urządzeniach. MT4206 Wireless USB Adapter wspiera podwyższony transfer danych n (do 150Mbps). Wireless USB Adapter jest zgodny z szyfrowaniem danych WEP 64bit/128bit/WPA/WPA2/IEEE802.1x oraz TKIP. Dane są szyfrowane/deszyfrowane za pomocą tajnego klucza zmiennego dynamicznie. Wireless USB Adapter jest zgodny z szyfrowaniem w trybie WPA2 który jest silniejszą ochroną od WEP i WPA. MT4206 ma również funkcję zabezpieczania w trybie WPS, które jest połączeniem silnej ochrony i łatwej konfiguracji w sieciach bezprzewodowych. Zawartość opakowania 1. MT4205 Wireless USB Adapter 2. Instrukcja obsługi 3. płyta CD z oprogramowaniem 2

11n połączenie jest lepsze niż w podobnych standardowych urządzeniach. MT4206 Wireless USB Adapter wspiera podwyższony transfer danych 802.11n (do 150Mbps).

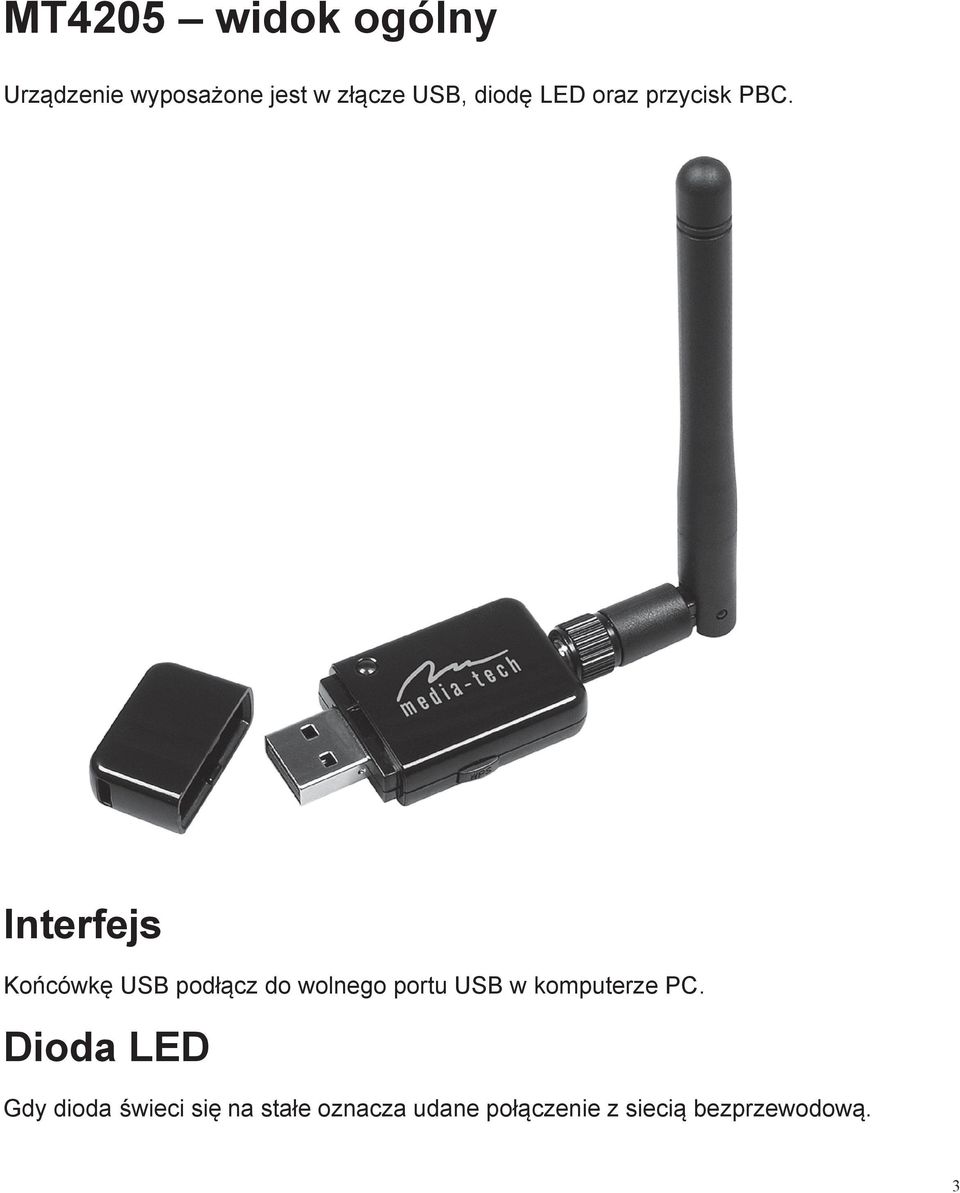

3 MT4205 widok ogólny Urządzenie wyposażone jest w złącze USB, diodę LED oraz przycisk PBC. Interfejs Końcówkę USB podłącz do wolnego portu USB w komputerze PC. Dioda LED Gdy dioda świeci się na stałe oznacza udane połączenie z siecią bezprzewodową. 3

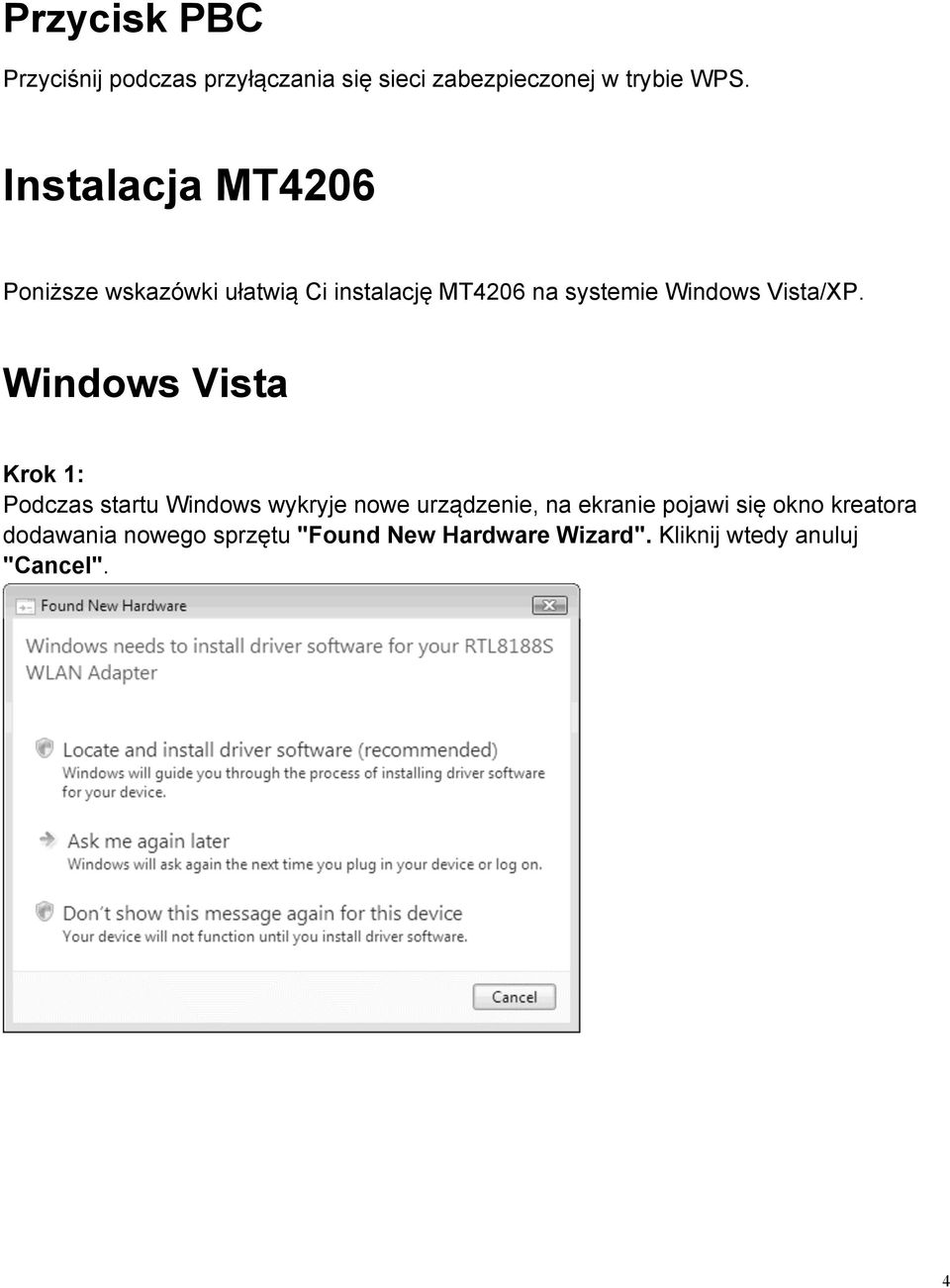

4 Przycisk PBC Przyciśnij podczas przyłączania się sieci zabezpieczonej w trybie WPS. Instalacja MT4206 Poniższe wskazówki ułatwią Ci instalację MT4206 na systemie Windows Vista/XP. Windows Vista Krok 1: Podczas startu Windows wykryje nowe urządzenie, na ekranie pojawi się okno kreatora dodawania nowego sprzętu "Found New Hardware Wizard". Kliknij wtedy anuluj "Cancel". 4

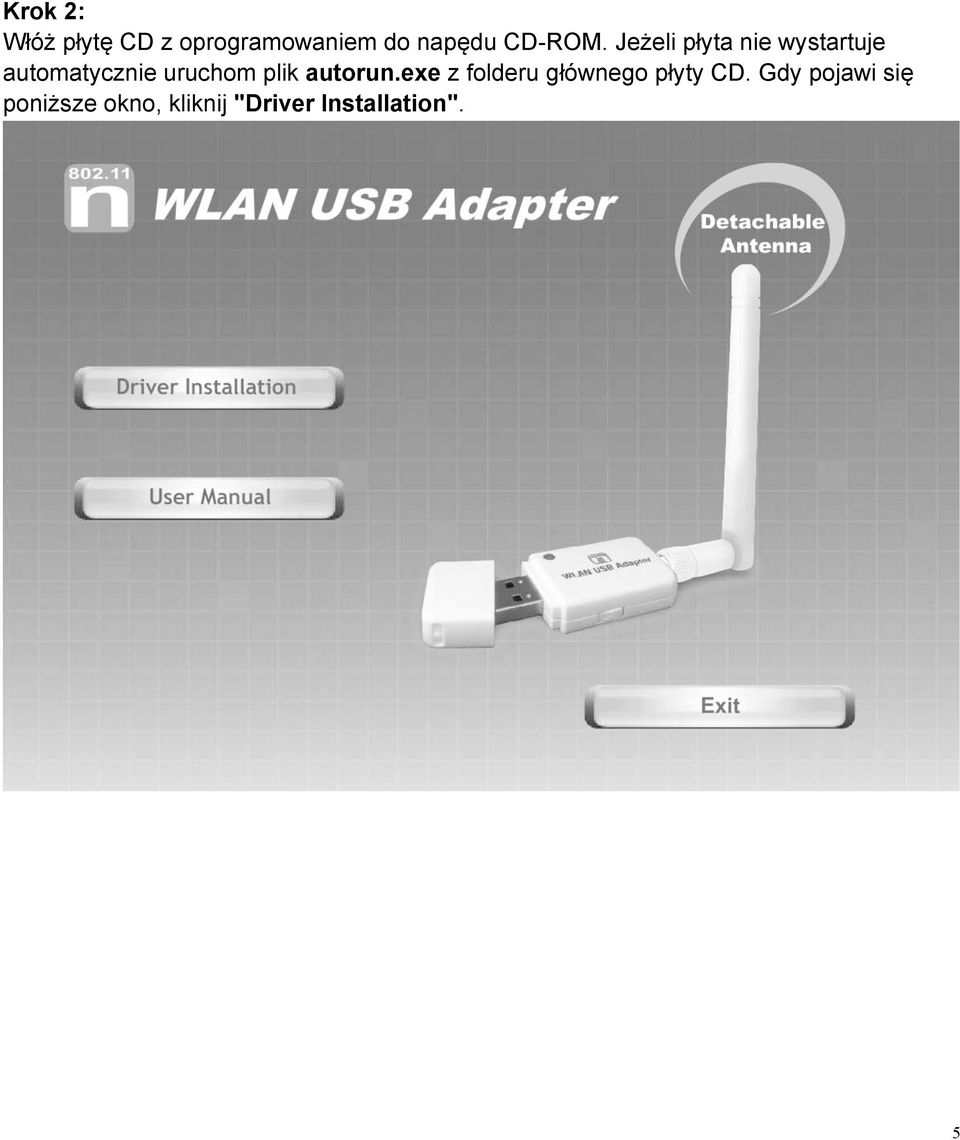

5 Krok 2: Włóż płytę CD z oprogramowaniem do napędu CD-ROM. Jeżeli płyta nie wystartuje automatycznie uruchom plik autorun.exe z folderu głównego płyty CD. Gdy pojawi się poniższe okno, kliknij "Driver Installation". 5

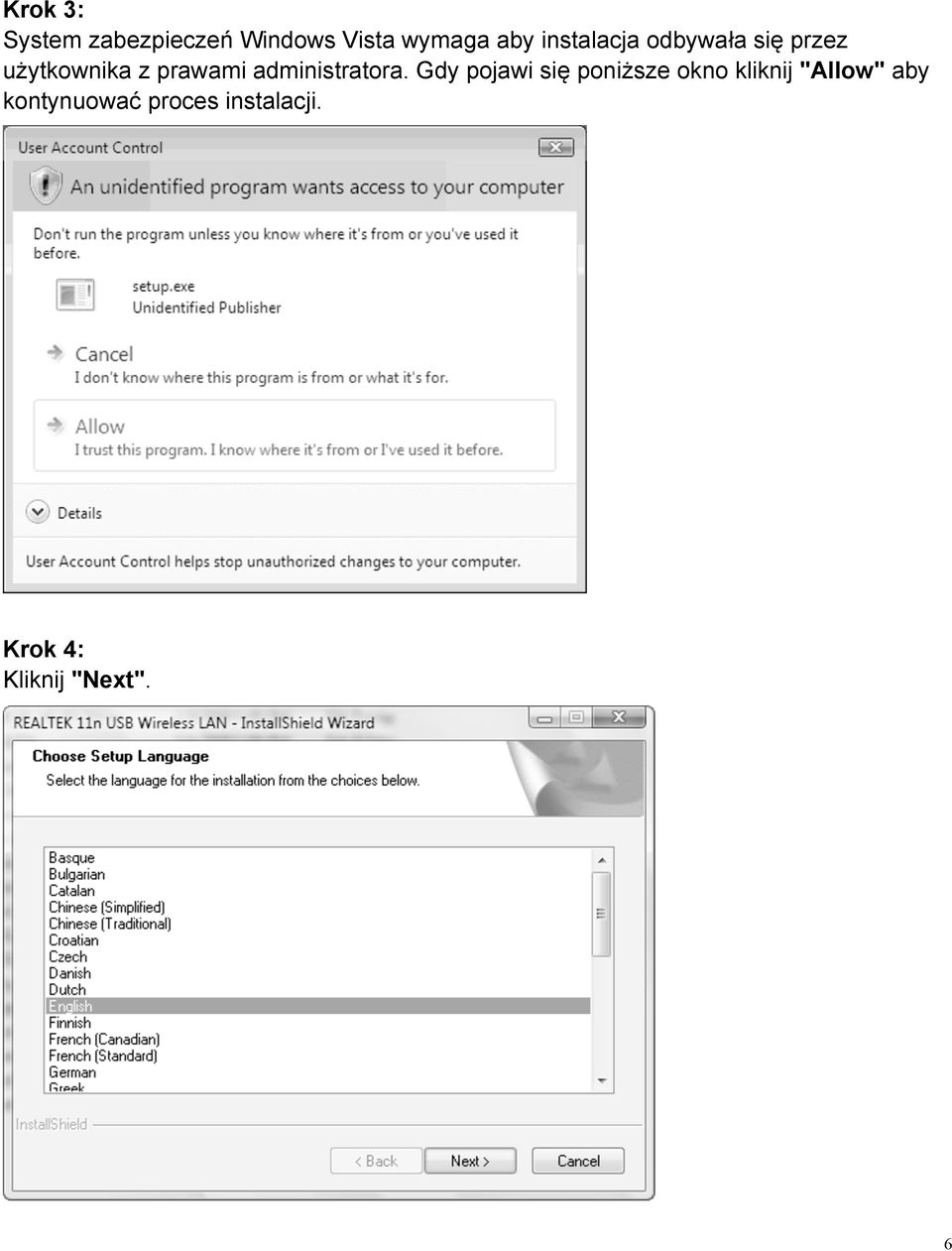

6 Krok 3: System zabezpieczeń Windows Vista wymaga aby instalacja odbywała się przez użytkownika z prawami administratora. Gdy pojawi się poniższe okno kliknij "Allow" aby kontynuować proces instalacji. Krok 4: Kliknij "Next". 6

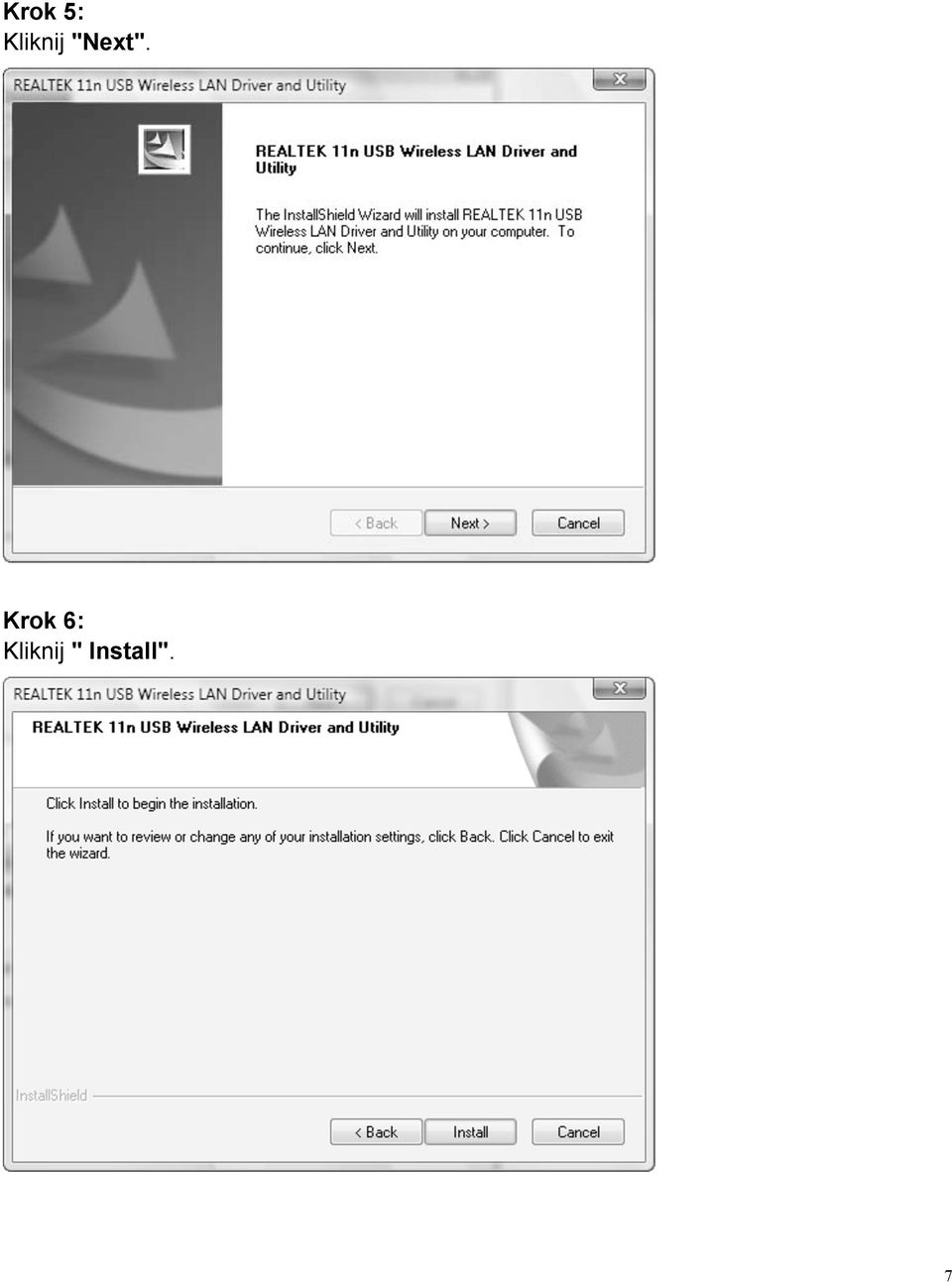

7 Krok 5: Kliknij "Next". Krok 6: Kliknij " Install". 7

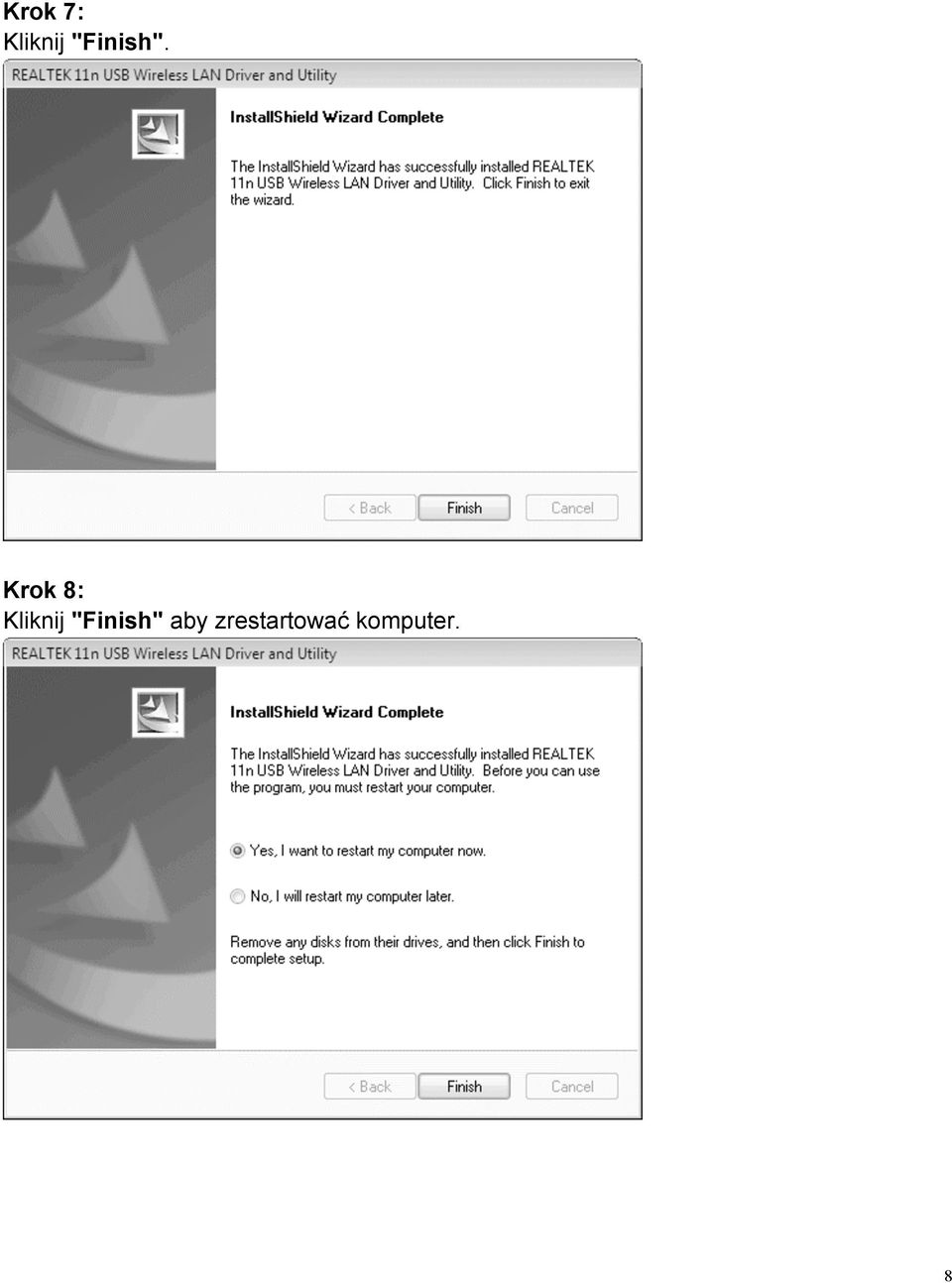

8 Krok 7: Kliknij "Finish". Krok 8: Kliknij "Finish" aby zrestartować komputer. 8

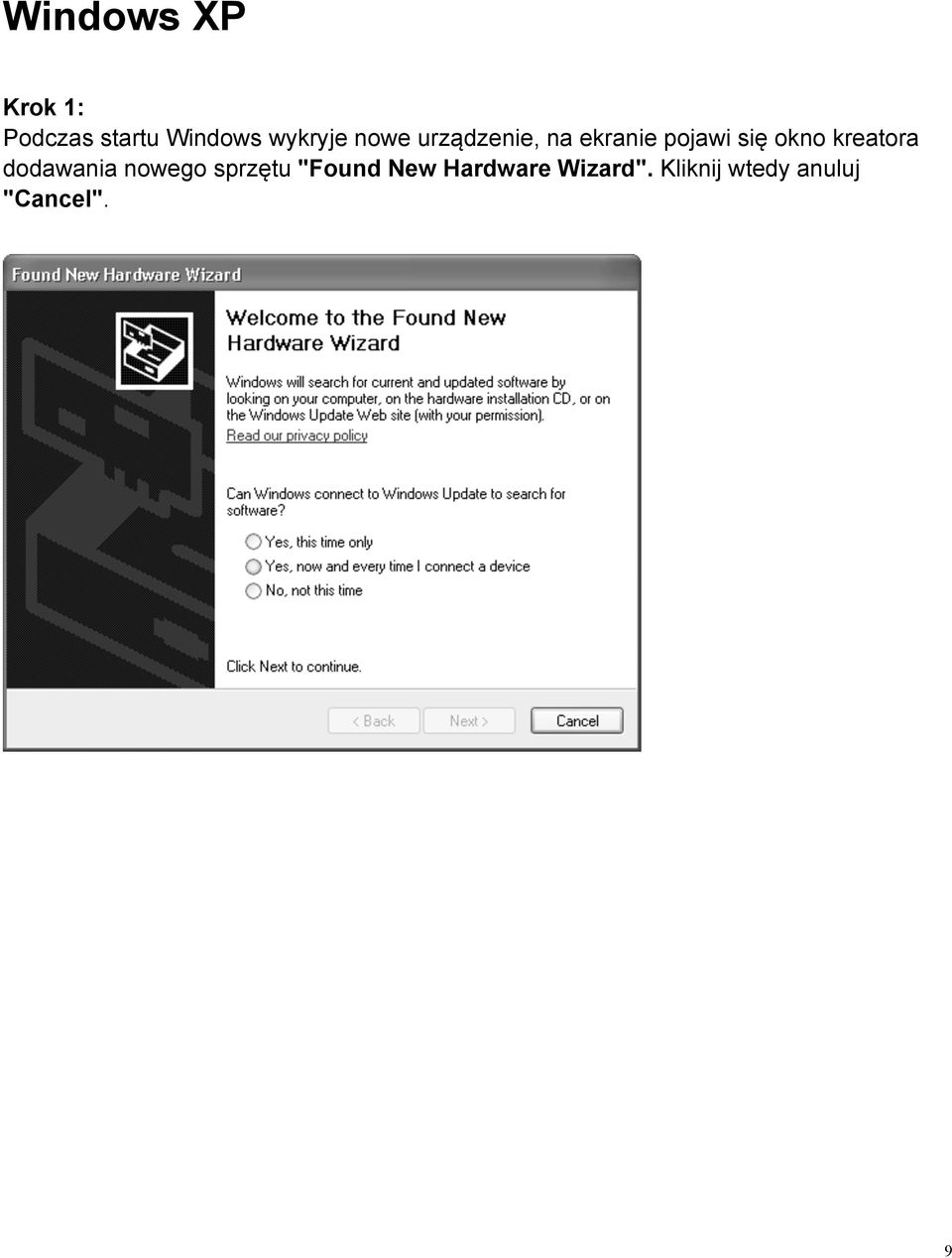

9 Windows XP Krok 1: Podczas startu Windows wykryje nowe urządzenie, na ekranie pojawi się okno kreatora dodawania nowego sprzętu "Found New Hardware Wizard". Kliknij wtedy anuluj "Cancel". 9

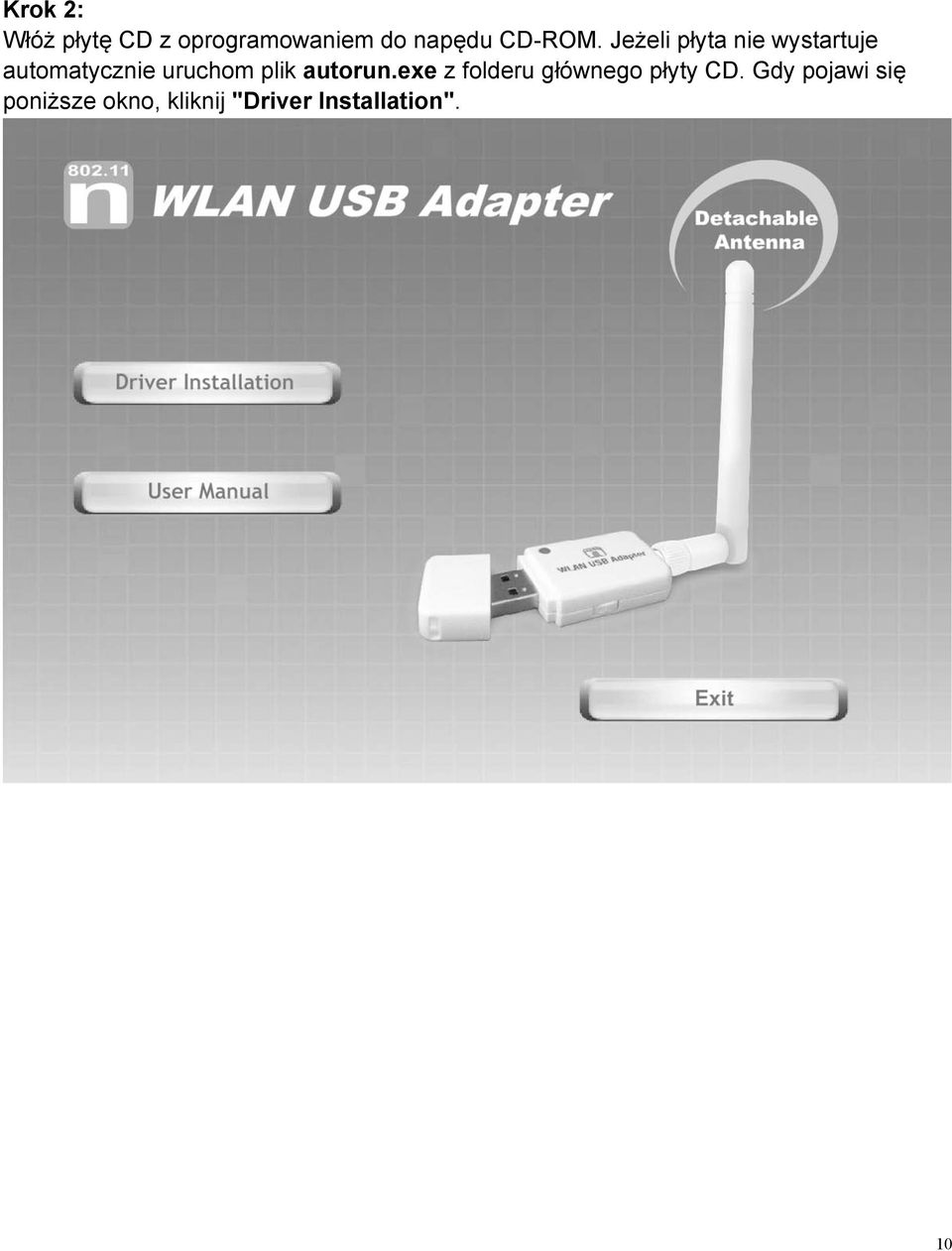

10 Krok 2: Włóż płytę CD z oprogramowaniem do napędu CD-ROM. Jeżeli płyta nie wystartuje automatycznie uruchom plik autorun.exe z folderu głównego płyty CD. Gdy pojawi się poniższe okno, kliknij "Driver Installation". 10

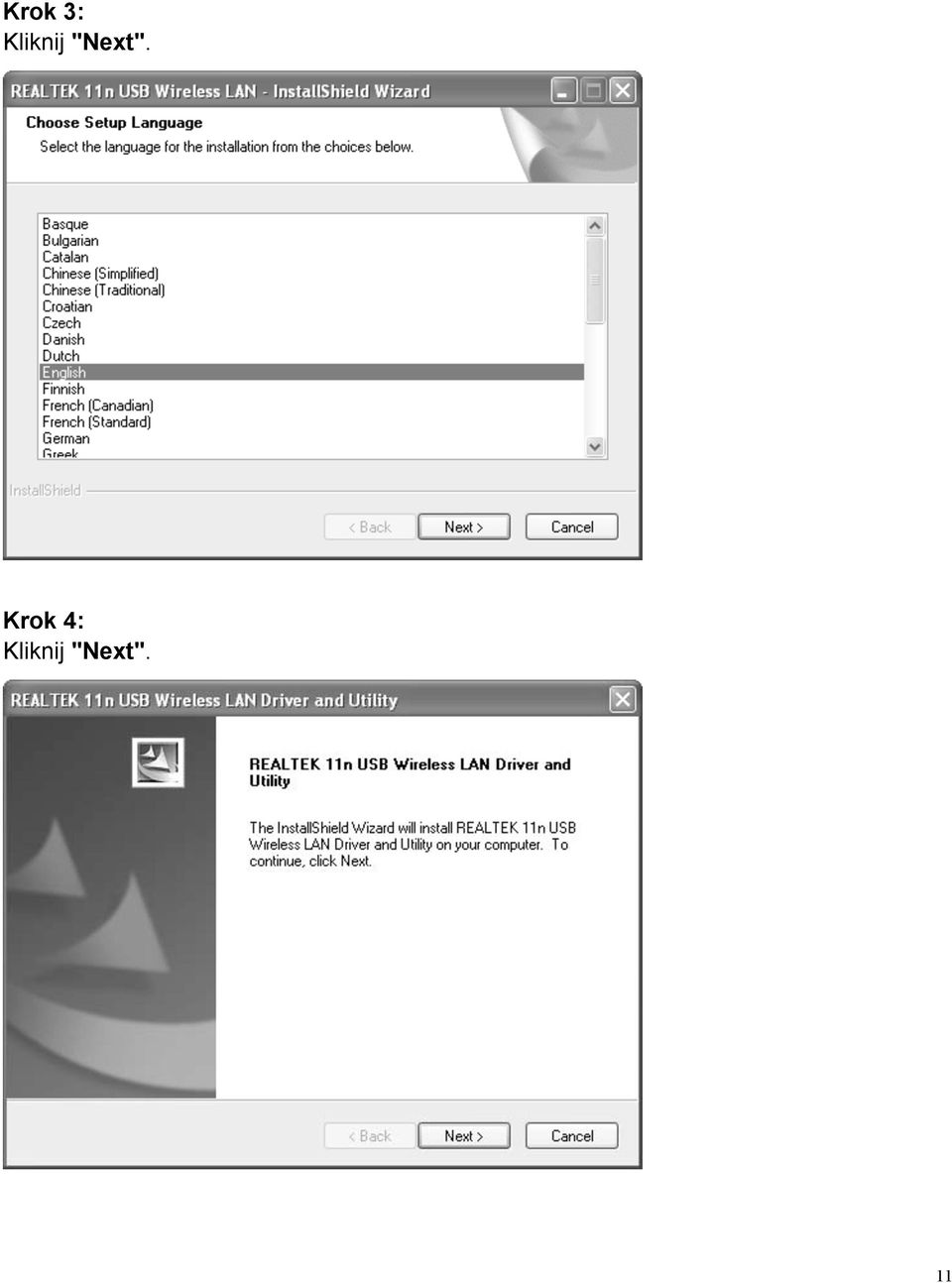

11 Krok 3: Kliknij "Next". Krok 4: Kliknij "Next". 11

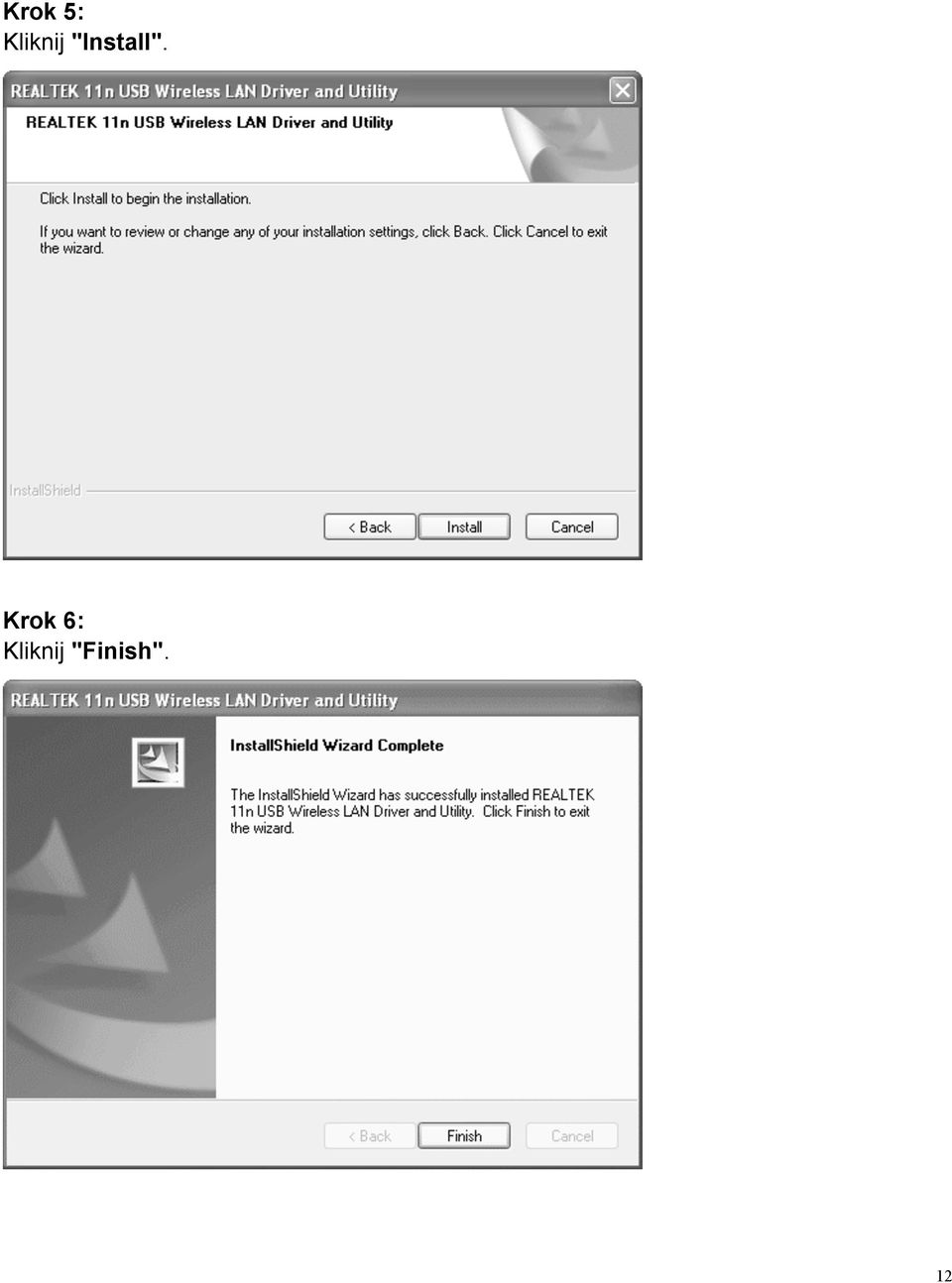

12 Krok 5: Kliknij "Install". Krok 6: Kliknij "Finish". 12

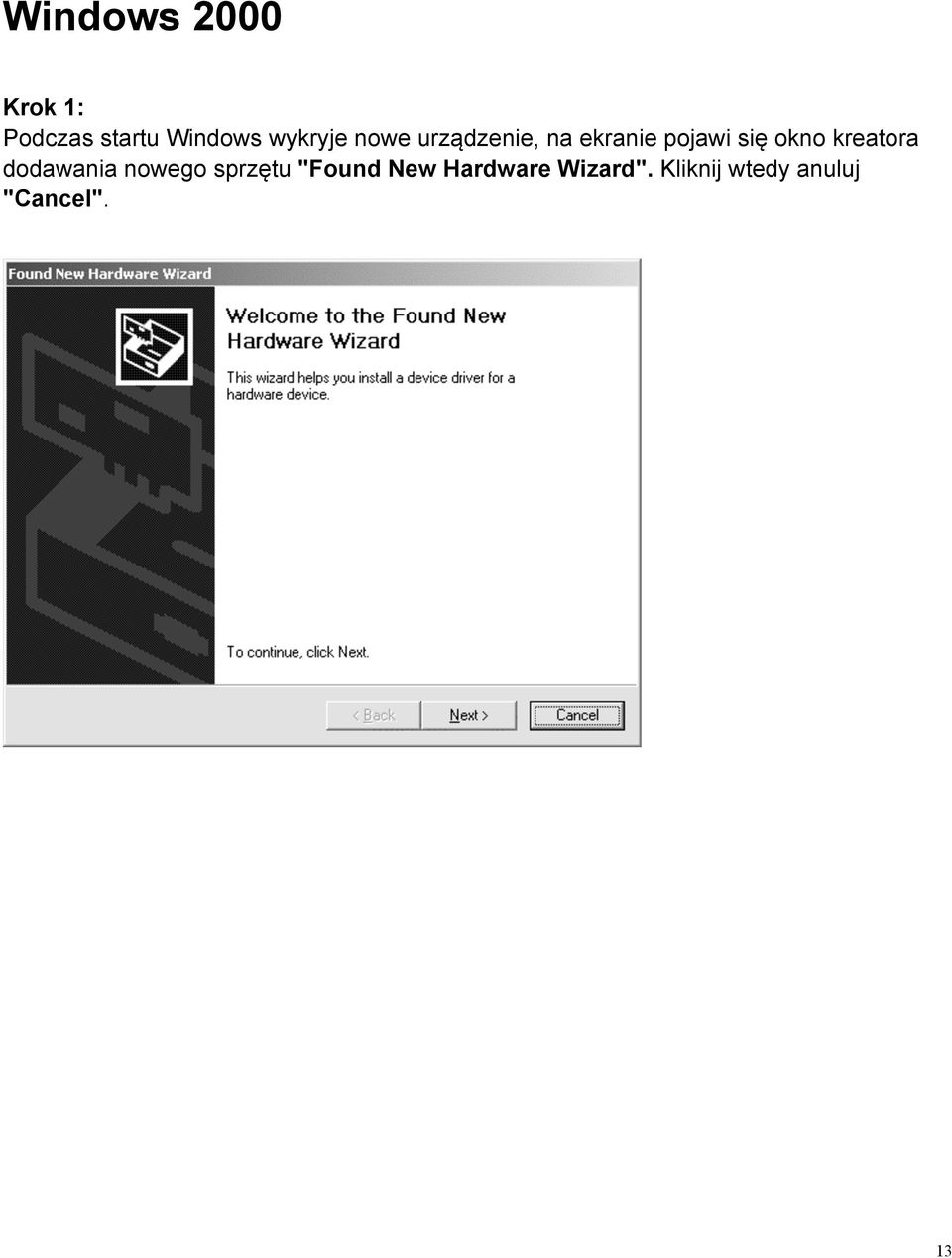

13 Windows 2000 Krok 1: Podczas startu Windows wykryje nowe urządzenie, na ekranie pojawi się okno kreatora dodawania nowego sprzętu "Found New Hardware Wizard". Kliknij wtedy anuluj "Cancel". 13

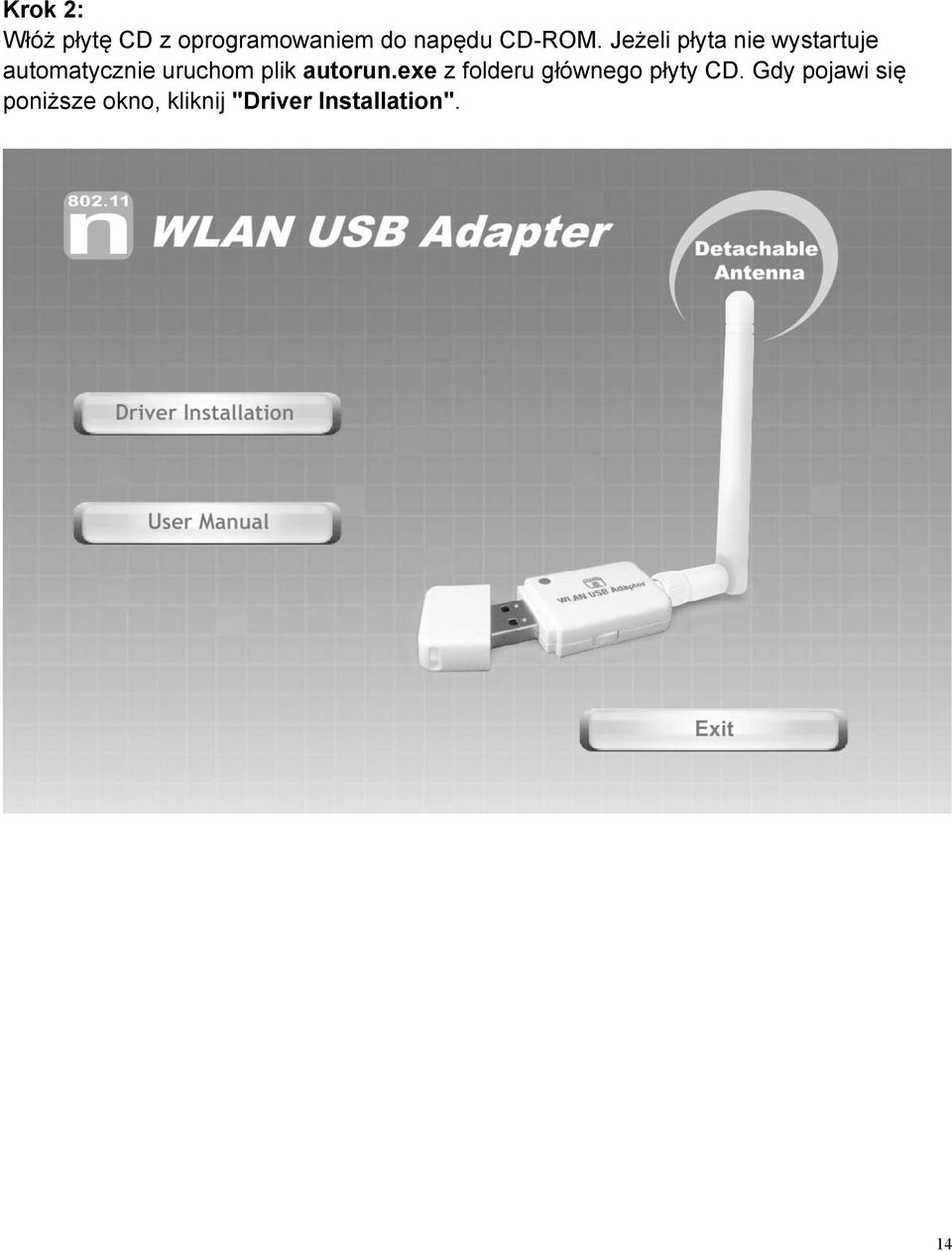

14 Krok 2: Włóż płytę CD z oprogramowaniem do napędu CD-ROM. Jeżeli płyta nie wystartuje automatycznie uruchom plik autorun.exe z folderu głównego płyty CD. Gdy pojawi się poniższe okno, kliknij "Driver Installation". 14

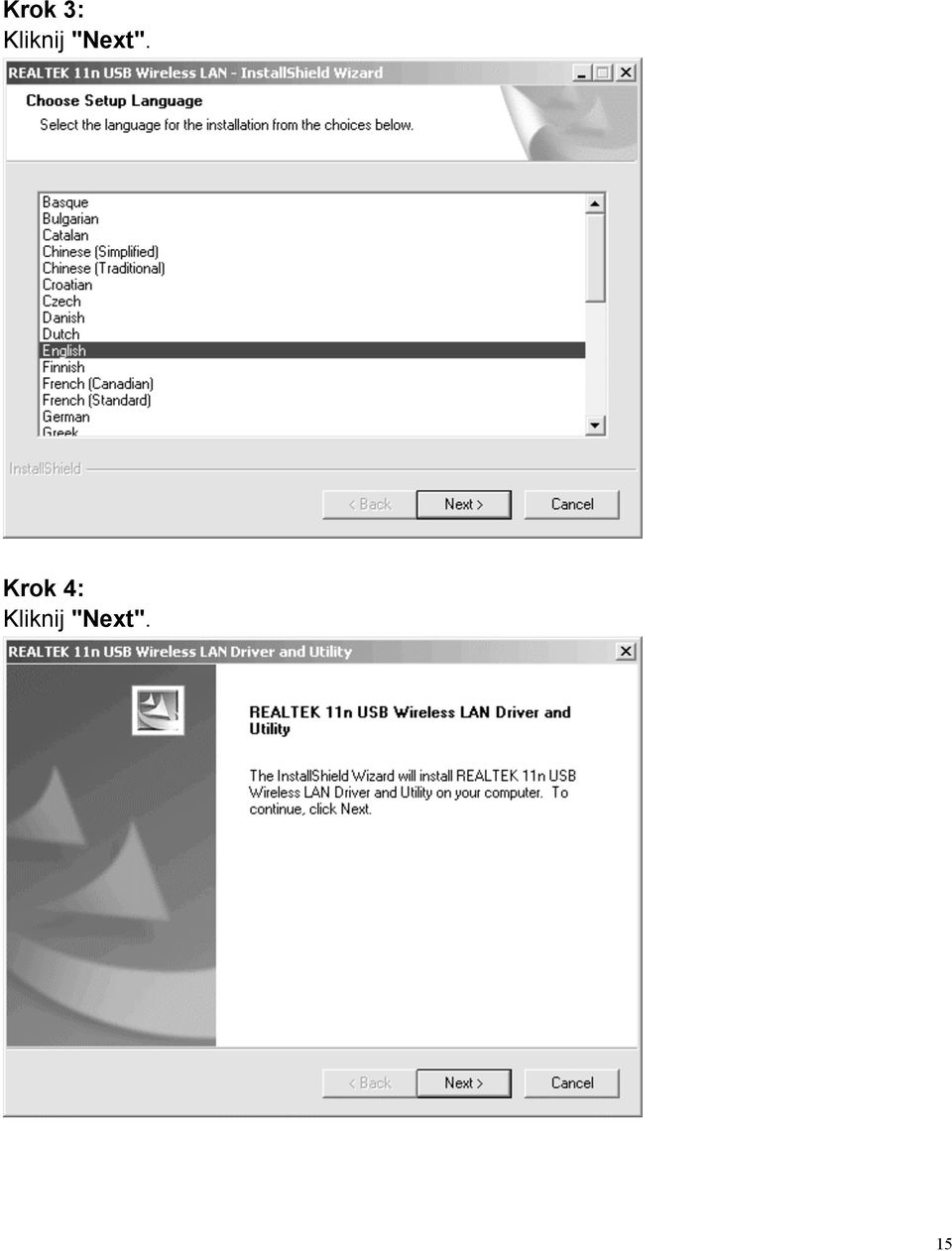

15 Krok 3: Kliknij "Next". Krok 4: Kliknij "Next". 15

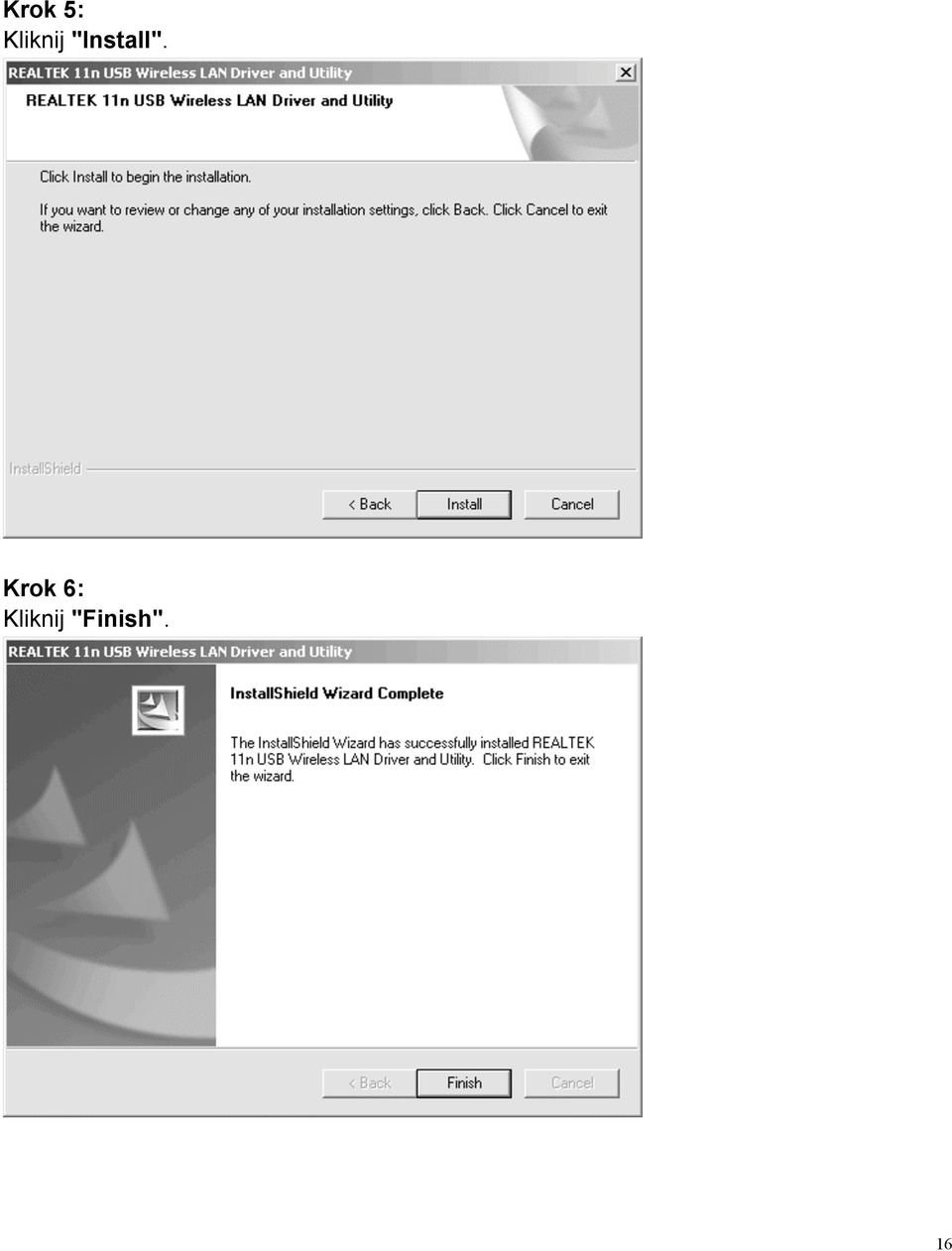

16 Krok 5: Kliknij "Install". Krok 6: Kliknij "Finish". 16

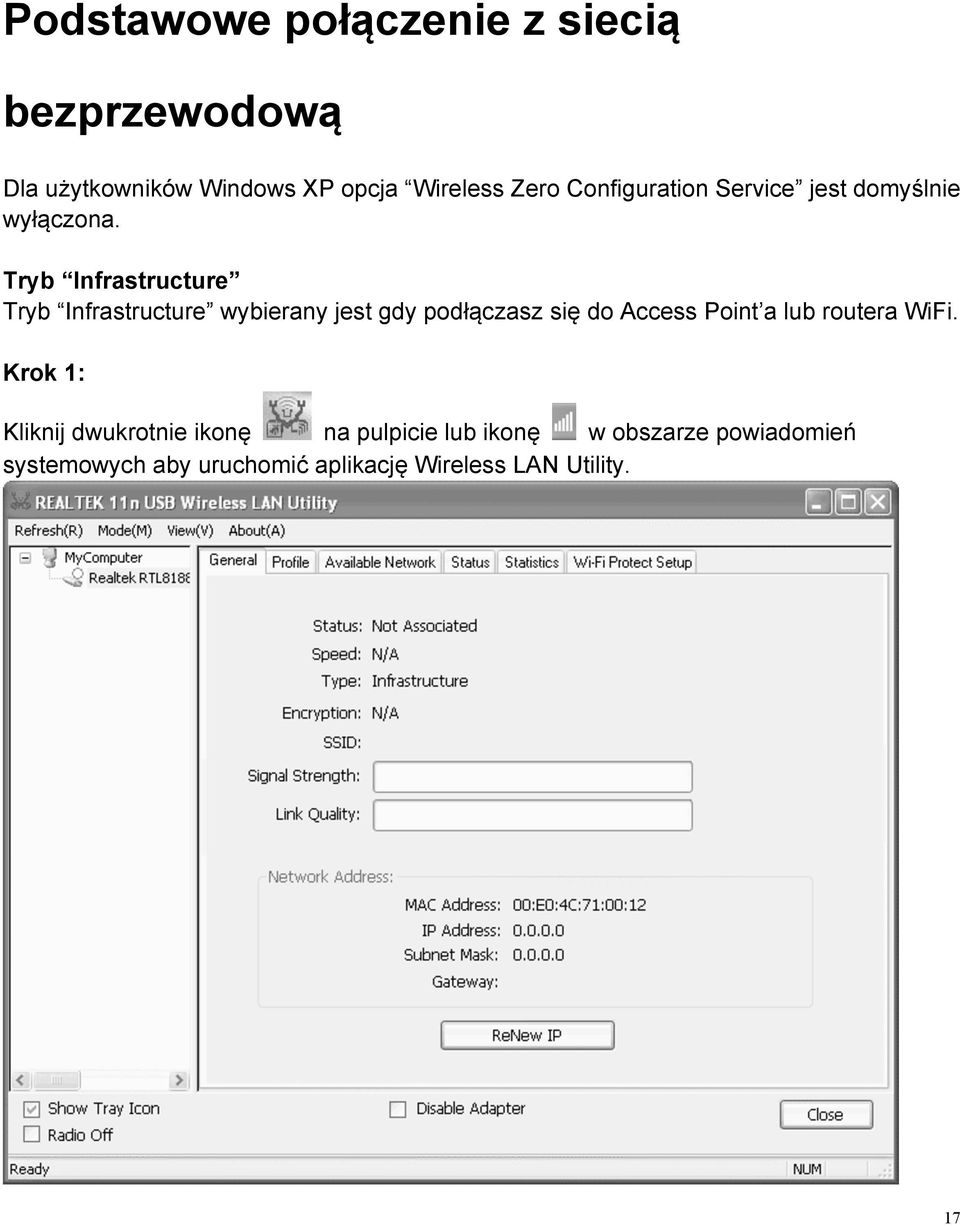

17 Podstawowe połączenie z siecią bezprzewodową Dla użytkowników Windows XP opcja Wireless Zero Configuration Service jest domyślnie wyłączona. Tryb Infrastructure Tryb Infrastructure wybierany jest gdy podłączasz się do Access Point a lub routera WiFi. Krok 1: Kliknij dwukrotnie ikonę na pulpicie lub ikonę w obszarze powiadomień systemowych aby uruchomić aplikację Wireless LAN Utility. 17

Tryb Infrastructure Tryb Infrastructure wybierany jest gdy podłączasz się do Access Point a lub

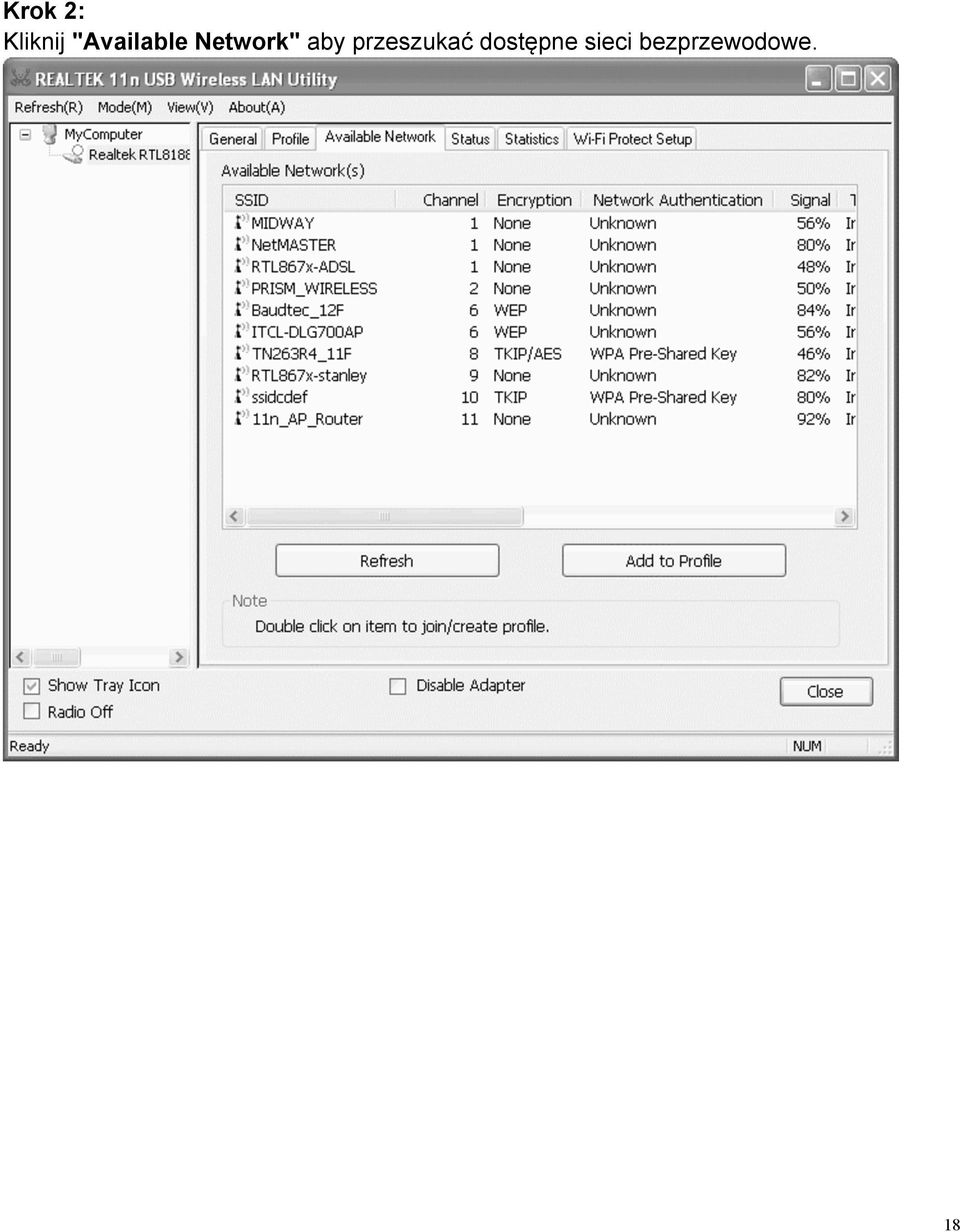

18 Krok 2: Kliknij "Available Network" aby przeszukać dostępne sieci bezprzewodowe. 18

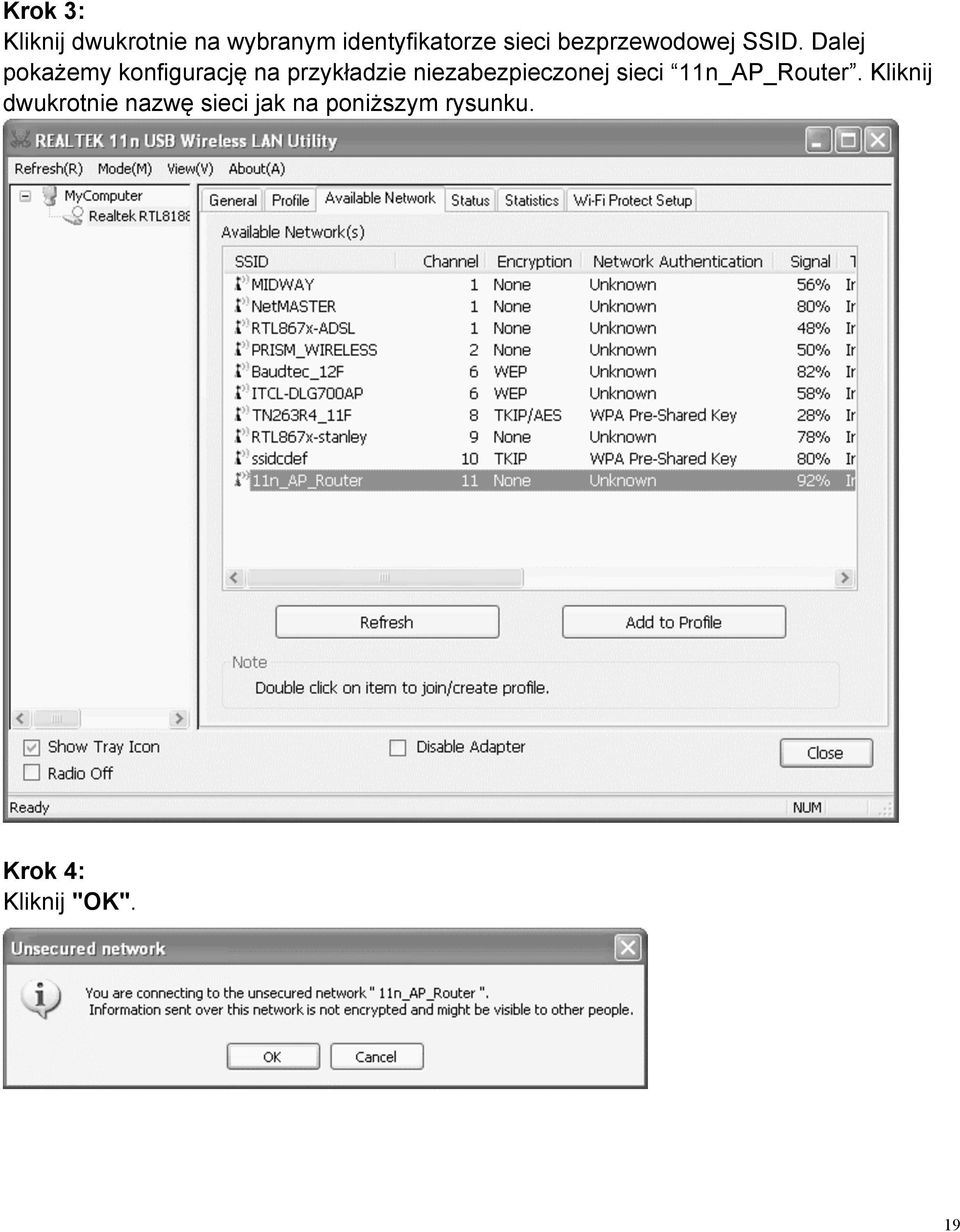

19 Krok 3: Kliknij dwukrotnie na wybranym identyfikatorze sieci bezprzewodowej SSID. Dalej pokażemy konfigurację na przykładzie niezabezpieczonej sieci 11n_AP_Router. Kliknij dwukrotnie nazwę sieci jak na poniższym rysunku. Krok 4: Kliknij "OK". 19

Dalej pokażemy konfigurację na przykładzie niezabezpieczonej

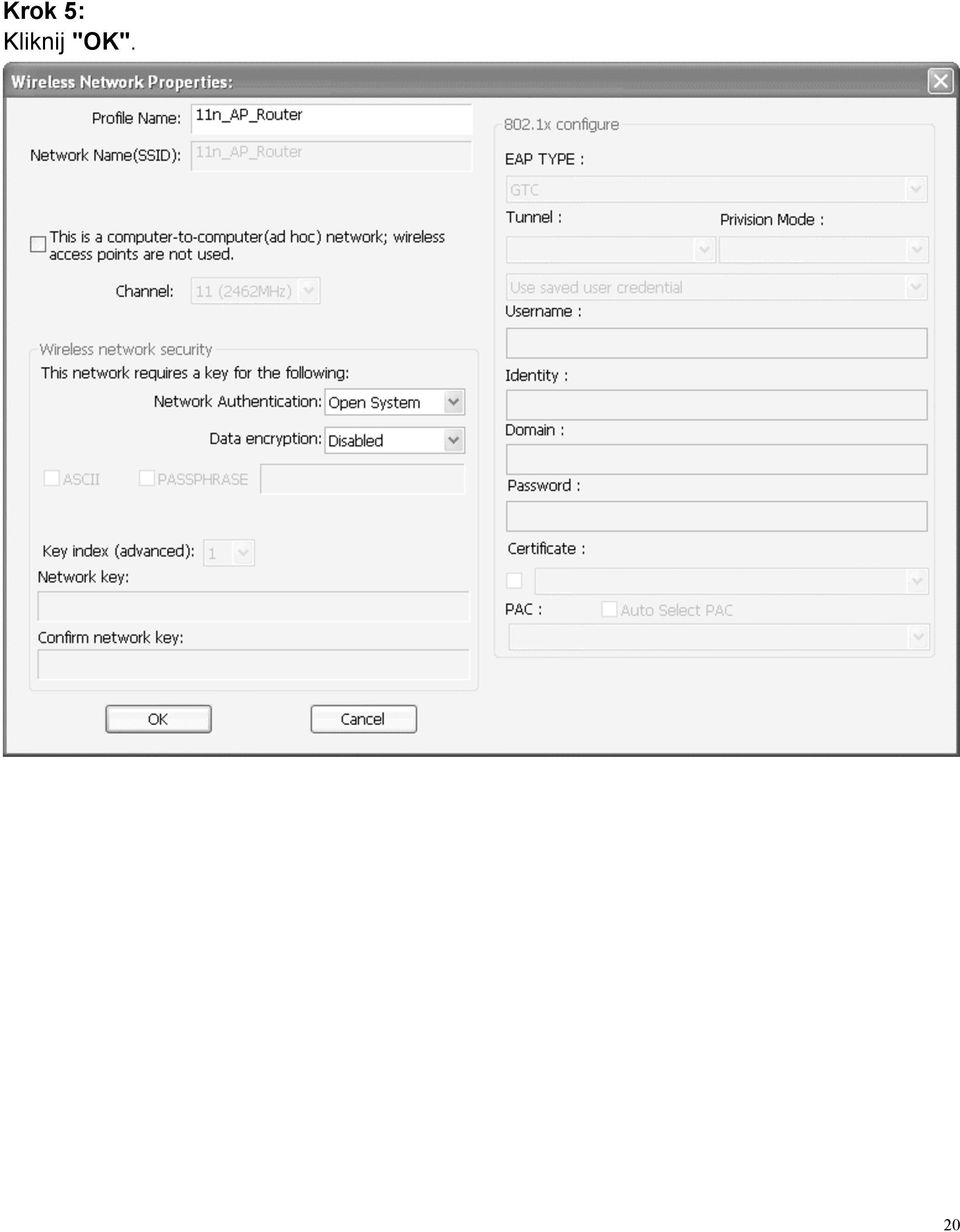

20 Krok 5: Kliknij "OK". 20

21 Krok 6: Teraz już możesz korzystać z bezprzewodowej sieci oraz internetu. 21

22 Ważne: Powyższy przykład był dla niezabezpieczonej sieci bezprzewodowej. Jeżeli chcesz podłączyć się do zabezpieczonej sieci kliknij "Network Authentication" i wybierz z rozwijanej listy standard szyfrowania oraz typ szyfrowania "Data encryption". Wypełnij wszystkie puste pola i kliknij "OK". 22

23 Aplikacja Wireless LAN Utility Ważne: poniższy opis dotyczy aplikacji uruchomionej na systemie Windows XP. Niektóre pokazane funkcje są niedostępne w systemach Windows 98SE/ME. Opcje startowe Wireless LAN Utility Opcje Show Tray Icon Radio Off Disable Adapter Windows Zero Config Funkcje Aby ukryć/pokazać ikonę w obszarze powiadomień systemowych. Aby wyłączyć/włączyć radiową transmisję danych. Aby wyłączyć/włączyć adapter USB. Aby wyłączyć/włączyć wbudowaną funkcję Windows (Wireless Zero Configuration Service). 23

24 General Po uruchomieniu aplikacji pojawia się zakładka General. Przedstawia ona podstawowe informacje o połączeniu bezprzewodowym. Aby odświeżyć te informacje możesz kliknąć przycisk Renew IP. Status Speed Type Encryption SSID Signal Strength Link Quality Network Address Funkcje Jeżeli jesteś aktualnie podłączony do sieci pojawia się wartość associated. Aktualna prędkość połączenia w Mbit/s Tryb połączenia Infrastructure lub Ad-Hoc. Tryb szyfrowania połączenia. Identyfikator sieci bezprzewodowej SSID. Wskaźnik siły sygnału. Jakość połączenia. Adresy sieciowe: MAC address (fizyczny adres karty sieciowej), IP address (przydzielony adres IP), Subnet Mask (maska podsieci), Gateway (brama 24

25 domyślna). Profile Zakładka Profile zawiera listę zdefiniowanych profili połączeń do sieci bezprzewodowych. Add Remove Edit Duplicate Set Default Funkcja Kliknij aby dodać nowy profil. Kliknij aby usunąć profil. Kliknij aby edytować profil. Kliknij aby skopiować profil. Kliknij aby ustawić domyślny profil połączenia. 25

26 Available Network Zakładka Available Network przedstawia listę dostępnych sieci bezprzewodowych. Refresh Add to Profile Funkcje Przeszukaj ponownie dostępne sieci bezprzewodowe. Dodaj wskazaną sieć do profilu połączenia. 26

27 Status Zakładka Status przedstawia szczegóły aktualnego połączenia z siecią bezprzewodową. 27

28 Statistics Zakładka Statistics pokazuje szczegółowe statystyki transmisji danych. Kliknij przycisk "Reset" aby wyzerować statystyki. 28

29 Wi-Fi Protected Setup (WPS) Łatwy i bezpieczny sposób zabezpieczania sieci bezprzewodowych. 29

30 Metoda Push Button Config (PBC) Jeżeli zarówno twój Access Point/ruter WiFi oraz urządzenie korzystające z aplikacji Wireless LAN Utility posiadają fizycznie przycisk PBC wykonaj poniższe kroki przyłączenia się do sieci zabezpieczonej WPS. Krok 1: Kliknij dwukrotnie ikonę na pulpicie lub ikonę w obszarze powiadomień systemowych, następnie przejdź na zakładkę "Wi-Fi Protected Setup". 30

31 Krok 2: Przyciśnij przycisk "Push Button Config (PBC)". 31

32 Krok 3: Teraz już możesz korzystać z sieci bezprzewodowej oraz sieci internet. 32

33 Metoda PIN Jeżeli Access Point/ruter WiFi zna kod PIN użytkownika i kod PIN jest , proszę wykonać poniższe kroki aby podłączyć się do sieci zabezpieczonej WPS. Krok 1: Kliknij dwukrotnie ikonę lub ikonę w obszarze powiadomień systemowch, następnie przejdź na zakładkę "Wi-Fi Protected Setup". 33

34 Krok 2: Kliknij przycisk "Pin Input Config (PIN)". Krok 3: Kliknij "Yes". 34

35 Krok 4: Wybierz odpowiedni Access Point/ruter WiFi i kliknij "Select". Krok 5: Wprowadź następujący kod PIN do wybranego Acces Point a/rutera WiFi. 35

36 Krok 6: Teraz możesz korzystać z sieci bezprzewodowej oraz sieci internet. 36

37 Usuwanie aplikacji Krok 1: Wybierz "Start -> All Programs -> REALTEK 11n USB Wireless LAN Utility -> Uninstall". Krok 2: Kliknij "Yes". 37

38 Krok 3: Kliknij "Finish". 38

39 Rozwiązywanie problemów Session Overlap Jeżeli więcej niż jeden Access Point jest w trybie PBC, aplikacja zgłosi błąd. Proszę użyć metody PIN lub odczekać chwilę i wcisnąć przycisk ponownie. TimeOut!! Jeżeli zobaczysz poniższe okno podczas procesu podłączania się do sieci zabezpieczonej WPS wykonaj wszystkie kroki od początku. NO REALTEK 11n USB Wireless LAN Jeżeli zobaczysz poniższe okno podłącz USB Wireless LAN do portu USB w komputerze. 39

40 USB Wireless LAN is Disconnected Jeżeli zobaczysz poniższy komunikat o utracie połączenia, wykonaj kroki opisane w rozdziale Podstawowe połączenie z siecią bezprzewodową aby się połączyć. Brak adresu IP Jeżeli aplikacja Wireless LAN Utility nie może uzyskać adresu IP z Access Point a lub rutera WiFi proszę kliknąć przycisk ReNew IP aby wymusić przydzielenie adresu sieciowego. 40
