1 Instrukcja instalacji oraz konfiguracji sterowników. MaxiEcu 2.0 Wersja instrukcji

2 SPIS TREŚCI 1. Sprawdzenie wersji systemu Windows Instalacja sterowników interfejsu diagnostycznego Sprawdzenie poprawności instalacji i portów COM Windows XP Windows Windows Instalacja sterowników Windows XP Windows Windows Konfiguracja połączenia przez Bluetooth Windows XP Windows Windows Windows Konfiguracja oprogramowania Konfiguracja połączenia po przez łącze WIFI Windows XP Windows Windows Windows Konfiguracja oprogramowania

3 1. Sprawdzenie wersji systemu Windows Jeśli znasz wersję swojego systemu Windows możesz przejść do punktu kolejnego. W przeciwnym wypadku uruchom panel sterowania systemu Windows. Jednym ze sposobów jego uruchomienia jest wpisanie hasła panel sterowania na pasku adresu eksploratora Windows (np. mój komputer, biblioteki ), można też wybrać panel sterowania, z paska menu start (nie dotyczy systemu Windows 8). Kolejnym krokiem jest otwarcie okna System, z panelu sterowania. Jeśli w oknie panelu sterowania nie występuje ikona System, to znaczy ze jest on podzielony na kategorie i należy najpierw wybrać kategorie System i zabezpieczenia. 3

4 Po wybraniu kategorii możliwe będzie uruchomienie panelu System. 4

5 Ponieważ panel System w różnych systemach różni się wyglądem, lokalizacja wersji systemu zostanie przedstawiona na dwóch różnych systemach. W systemie Windows panel System może wyglądać jak na poniższym rysunku. W wyświetlanych informacjach interesują nas Wersja systemu Windows oraz Typ systemu. W tym przypadku wersją jest Windows 8, a typem 64-bitowy. Podobnie wygląda to w przypadku Windows 7 Professional w wersji 32 bitowej. 5

6 Innym możliwym wyglądem panelu System jest taki jak na poniższym obrazku. W wyświetlanych informacjach interesują nas wersja systemu Windows. W tym przypadku wersją jest Windows XP Professional. Natomiast, jeśli nie jest napisany ze system jest 64 bitowy, oznacza to ze jest on 32 bitowy. 2. Instalacja sterowników interfejsu diagnostycznego Jeśli system Windows powyżej wersji XP (czyli Windows: Vista, 7, 8 oraz 8.1), posiada połączenie internetowe najprawdopodobniej skorzysta z niego i sam pobierze oraz zainstaluje sterowniki do podłączanego urządzenia. Jednak możliwe jest wystąpienie błędów w systemie Windows, więc jeśli występują problemy z komunikacją komputera z interfejsem diagnostycznym należy sprawdzić czy sterowniki interfejsu diagnostycznego są poprawnie zainstalowane. Jeśli są poprawnie zainstalowane można pominąć kolejne kroki z niniejszego punktu. Należy pamiętać, że jeśli korzystamy z połączenia bezprzewodowego należy najpierw je skonfigurować (komputer nie znajdzie i nie połączy się sam z urządzeniem bezprzewodowym, tak jak w przypadku podłączenia urządzenia bezpośrednio do komputera poprzez port np. USB). Konfigurację połączenia bezprzewodowego opisano w punkcie 5 niniejszej instrukcji). 6

7 3. Sprawdzenie poprawności instalacji i portów COM Sprawdzenie instalacji ma na celu sprawdzenie czy zostały zainstalowane sterowniki, jak również sprawdzenie numerów portów komunikacji COM, które są potrzebne do konfiguracji programu MaxiEcu. 3.1 Windows XP W tym celu należy uruchomić menadżer urządzeń systemu Windows. Należy rozwinąć pasek start, oraz wybrać mój komputer. Następnie klikamy prawym przyciskiem myszy, i z rozwiniętego menu wybieramy właściwości 7

8 Kolejnym krokiem jest przejście na zakładkę sprzęt, oraz wybranie menadżera urządzeń. W menedżerze urządzeń należy rozwinąć pole Porty (COM i LPT). Jeżeli znajdziemy tam ustawione porty dla transmisji przewodowej przez port USB, z podpisem nazwy urządzenia (w przypadku interfejsu MPM-COM jest nią Serial Port ) oznacza to, że sterowniki są zainstalowane i powinny działać poprawnie. W przypadku korzystania z transmisji bezprzewodowej należy najpierw skonfigurować połączenie Bluetooth (punkt 3.1 niniejszej instrukcji). Jeśli zostało to wykonane powinny pojawić się nowe porty COM transmisji Bluetooth jak na rysunku poniżej. 8

9 Należy też sprawdzić czy są zainstalowane sterowniki komunikacji. W tym celu należy sprawdzić czy w rozwiniętym polu Kontrolery uniwersalnej magistrali szeregowej jest zainstalowany sterownik USB Serial Converter (podana nazwa obowiązuje dla interfejsu MPM-COM, dla innych interfejsów nazwa będzie się różnić). Warto również kliknąć prawym przyciskiem myszy na nasz port COM, z rozwiniętego menu wybrać właściwości. W zakładce ustawienia portu, kliknąć przycisk zaawansowane oraz sprawdzić czy czas opóźnienia na porcie wynosi 1 ms (rys. poniżej). 9

10 Natomiast, jeśli korzystamy z połączenia bezprzewodowego bluetooth możliwe jest, że nie będzie informacji w menedżerze urządzeń o zainstalowanych sterownikach komunikacji, natomiast port COM będzie skonfigurowany. Jeżeli są zainstalowane sterowniki i przydzielone porty COM dla komunikacji należy przejść do rejestracji i konfiguracji programu MaxiEcu. 10

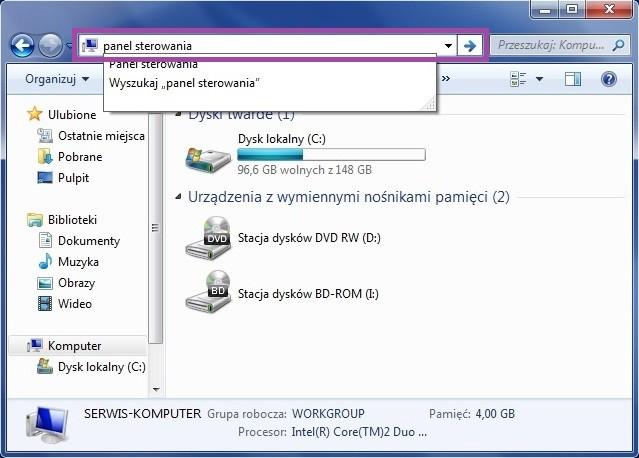

11 3.2 Windows 7 W tym celu należy uruchomić panel sterowania systemu Windows. Jednym ze sposobów jego uruchomienia jest wpisanie hasła panel sterowania na pasku adresu eksploratora Windows (np. mój komputer, biblioteki ). Kolejnym krokiem jest otwarcie okna Menedżer urządzeń. Jeśli w oknie panelu sterowania nie występuje ikona Menedżer urządzeń, to znaczy ze jest on podzielony na kategorie i należy najpierw wybrać kategorie Sprzęt i dźwięk. 11

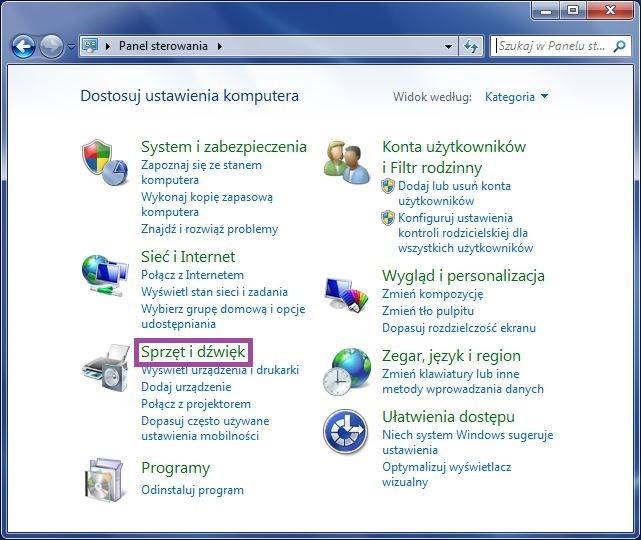

12 Po wybraniu kategorii możliwe będzie uruchomienie panelu Menedżer urządzeń. 12

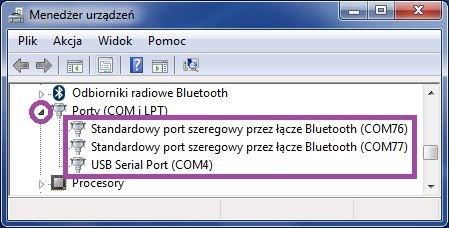

13 W menedżerze urządzeń należy rozwinąć pole Porty (COM i LPT). Jeżeli znajdziemy tam ustawione porty dla transmisji przewodowej przez port USB, z podpisem nazwy urządzenia (w przypadku interfejsu MPM-COM jest nią Serial Port ) oznacza to, że sterowniki są zainstalowane i powinny działać poprawnie. W przypadku korzystania z transmisji bezprzewodowej należy najpierw skonfigurować połączenie (punkt 5 niniejszej instrukcji). Jeśli zostało to wykonane powinny pojawić się nowe porty COM transmisji Bluetooth jak na rysunku poniżej. Warto również kliknąć prawym przyciskiem myszy na nasz port COM, z rozwiniętego menu wybrać właściwości. W zakładce ustawienia portu, kliknąć przycisk zaawansowane oraz sprawdzić czy czas opóźnienia na porcie wynosi 1 ms (rys. poniżej). 13

14 Natomiast, jeśli korzystamy z połączenia bezprzewodowego bluetooth możliwe jest, że nie będzie informacji w menedżerze urządzeń o zainstalowanych sterownikach komunikacji. Natomiast będzie skonfigurowany port COM. Należy też sprawdzić czy są zainstalowane sterowniki komunikacji. W tym celu należy sprawdzić czy w rozwiniętym polu Kontrolery uniwersalnej magistrali szeregowej jest zainstalowany sterownik USB Serial Converter (podana nazwa obowiązuje dla interfejsu MPM-COM, dla innych interfejsów nazwa będzie się różnić). Natomiast, jeśli korzystamy z połączenia bezprzewodowego bluetooth możliwe jest ze nie będzie informacji w menedżerze urządzeń o zainstalowanych sterownikach komunikacji, natomiast port COM będzie skonfigurowany. Jeżeli są zainstalowane sterowniki i przydzielone porty COM dla komunikacji należy przejść do rejestracji i konfiguracji programu MaxiEcu. 14

15 3.3 Windows 8 W tym celu należy uruchomić panel sterowania systemu Windows. Jednym ze sposobów jego uruchomienia jest wpisanie hasła panel sterowania na pasku adresu eksploratora Windows (np. mój komputer, biblioteki ). Kolejnym krokiem jest otwarcie okna Menedżer urządzeń. 15

16 Jeśli w oknie panelu sterowania nie występuje ikona Menedżer urządzeń, to znaczy ze jest on podzielony na kategorie i należy najpierw wybrać kategorie Sprzęt i dźwięk. Po wybraniu kategorii możliwe będzie uruchomienie panelu Menedżer urządzeń. 16

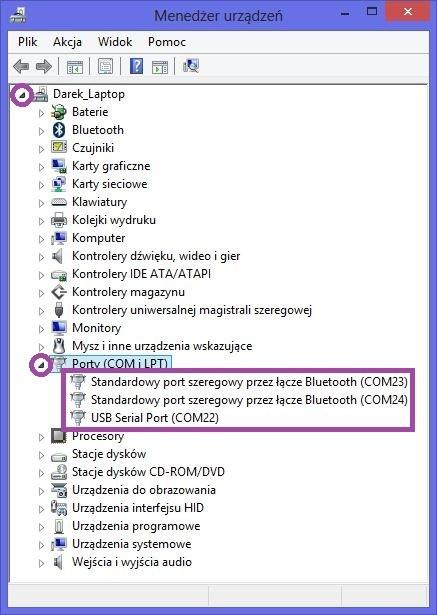

17 W menedżerze urządzeń należy rozwinąć pole Porty (COM i LPT). Jeżeli znajdziemy tam ustawione porty dla transmisji przewodowej przez port USB, z podpisem nazwy Serial Port oznacza to, że sterowniki są zainstalowane i powinny działać poprawnie. W przypadku korzystania z transmisji bezprzewodowej należy najpierw skonfigurować połączenie (punkt 3.1 niniejszej instrukcji). Jeśli zostało to wykonane powinny pojawić się nowe porty COM transmisji Bluetooth jak na rysunku poniżej. Warto również kliknąć prawym przyciskiem myszy na nasz port COM, z rozwiniętego menu wybrać właściwości. 17

18 W zakładce ustawienia portu, kliknąć przycisk zaawansowane oraz sprawdzić czy czas opóźnienia na porcie wynosi 1 ms (rys. poniżej). Natomiast, jeśli korzystamy z połączenia bezprzewodowego bluetooth możliwe jest, że nie będzie informacji w menedżerze urządzeń o zainstalowanych sterownikach komunikacji. Natomiast będzie skonfigurowany port COM. Należy też sprawdzić czy są zainstalowane sterowniki komunikacji. W tym celu należy sprawdzić czy w rozwiniętym polu Kontrolery uniwersalnej magistrali szeregowej jest zainstalowany sterownik USB Serial Converter (podana nazwa obowiązuje dla interfejsu MPM-COM, dla innych interfejsów nazwa będzie się różnić). Natomiast, jeśli korzystamy z połączenia bezprzewodowego bluetooth możliwe jest ze nie będzie informacji w menedżerze urządzeń o zainstalowanych sterownikach komunikacji. Natomiast skonfigurowany port COM będzie. Jeżeli są zainstalowane sterowniki i przydzielone porty COM dla komunikacji należy przejść do rejestracji i konfiguracji programu MaxiEcu. 18

19 4. Instalacja sterowników Niniejszy punkt przedstawia instalacje sterowników dla trzech wybranych najpopularniejszych systemów Windows. 4.1 Windows XP Po pierwszym podłączeniu urządzenia do komputera wyświetli się okno informujące o znalezionym nowym urządzeniu. Wyświetlona zostanie nazwa urządzenia. Po chwili komunikat zmieni nazwę urządzenia. Następnie uruchomi się Kreator znajdowania nowego sprzętu. Należy zaznaczyć opcję Zainstaluj z listy lub określonej lokalizacji (zaawansowane), a następnie kliknąć przycisk dalej. 19

20 Kolejnym krokiem jest wskazanie ścieżki dostępu do pliku, w tym celu zaznaczamy opcję Wyszukaj najlepszy sterownik w tych lokalizacjach i Uwzględnij tę lokalizację w wyszukiwaniu:. Następnie klikamy na przycisk Przeglądaj. Następnie w otworzonym oknie wskazujemy lokalizację folderu z sterownikami, które znajdują się na płycie CD z oprogramowaniem. Rozwijamy folder Mój komputer, potem napęd płyt CD/DVD (w tym przypadku jest to dysk I: ). Z folderów na płycie rozwijamy folder STEROWNIKI DO INTERFEJSU i wybieramy folder Windows XP, Vista, win 7,8. Po zaznaczeniu folderu zatwierdzamy wybór klikając na przycisk OK. 20

21 W oknie opcji wyszukiwania sterowników powinna zmienić się ścieżka dostępu do sterowników na tą, która została wybrana w poprzednim kroku. Aby kontynuować instalację należy kliknąć przycisk Dalej >. Kolejne okno wyświetli informację o wyszukiwaniu sterownika. Gdy sterownik zostanie znaleziony okno przejdzie automatycznie do kolejnego kroku, którym jest instalacja. 21

22 W tym momencie wyświetlony zostanie postęp instalacji sterownika. Po zakończeniu instalacji samoczynnie wyświetli się komunikat o zakończeniu pracy Kreatora znajdowania nowego sprzętu. Aby ukończyć instalację należy kliknąć przycisk Zakończ. O zainstalowanym sterowniku zostaniemy poinformowani również przez komunikat z paska zadań informujący o zainstalowaniu i gotowości sprzętu do użycia. Zainstalowane urządzenie zostanie umieszczone w polu Kontrolery uniwersalnej magistrali szeregowej w menedżerze urządzeń, którego tok postępowania sprawdzania można zobaczyć w punkcie 3.1 niniejszej instrukcji (jednak nie jest ono już wymagane). Po zainstalowaniu sterownika urządzenia, pojawi nam się ponownie komunikat o kolejnym znalezionym urządzeniu. Będzie nim port komunikacji COM. W celu jego instalacji należy postępować tak samo jak w przypadku instalacji sterownika. 22

23 4.2 Windows 7 Po pierwszym podłączeniu urządzenia do komputera wyświetli się okno informujące o instalacji urządzenia. Po chwili, gdy nie uda się zainstalować sterowników, komunikat zmieni się, a po dłuższym czasie zniknie. W takim przypadku należy bezwzględnie kontynuować instalację sterowników. Jeśli jednak komunikat nie wystąpi należy sprawdzić czy został zainstalowany sterownik urządzenia. Jeśli sterownik nie został zainstalowany należy w menedżerze urządzeń znaleźć i rozwinąć pole inne urządzenia. Jeśli komputer nie miał wcześniej zainstalowanych sterowników do tego urządzenia i nie ma dostępu do Internetu, lub z innych powodów nie zainstalował sterowników w otworzonym polu będzie widoczna ikonka z wykrzyknikiem i nazwą urządzenia. W naszym przypadku jest to MPM-COM INTERFACE (w przypadku podłączenia innego urządzenia niż MPM-COM nazwa będzie się różnić). 23

24 Na podłączonym urządzeniu należy kliknąć prawym przyciskiem myszy i uruchomić Właściwości (klikając teraz lewym przyciskiem myszy). Po otwarciu właściwości przechodzimy do zakładki Sterownik. W oknie będzie widoczne ze dostawca sterownika jest nieznany, a wersja i data jest niedostępna. Oznacza to, że sterownik nie został zainstalowany. W celu jego instalacji klikamy przycisk Aktualizuj sterownik

25 Następnie w otworzony oknie kreatora aktualizacji sterowników wybieramy opcję Przeglądaj mój komputer w poszukiwaniu oprogramowania sterownika. Następnie klikamy na przycisk Przeglądaj

26 Z dołączonej płyty lub z plików sterowników pobranych z strony wybieramy lokalizację sterowników. W przypadku pobranych z Internetu jest to lokalizacja, w której zostały one zapisane. W przypadku płyty znajdują się one w folderze STEROWNIKI DO INTERFEJSU. Aby go wybrać należy rozwinąć pole napędu płyt CD/DVD gdzie została umieszczona płyta MaxiEcu. Następnie rozwinąć pole STEROWNIKI DO INTERFEJSU i wybrać folder zgodny z używanym systemem Windows. W polu tekstowym u dołu okna podpisanym jako Folder: powinna się wpisać nazwa wybranego folderu (po kliknięciu na jednym z folderów na liście. Aby zatwierdzić wybór folderu należy kliknąć na przycisk OK. W oknie kreatora wyświetli się ścieżka dostępu do wskazanego folderu. Należy zaznaczyć opcję Uwzględnij podfoldery i kliknąć przycisk Dalej. 26

27 Następnie wyświetli się okno informujące o postępie instalacji sterowników. Po zakończeniu zostaniemy poinformowani o pomyślnym zaktualizowaniu oraz wyświetlona zostanie nazwa zainstalowanego urządzenia. Aby zakończyć pracę kreatora należy kliknąć na przycisk Zamknij. 27

28 W oknie właściwości, z którego uruchamialiśmy kreator aktualizacji sterowników zostaną wyświetlone informacje os sterowniku. Teraz można zamknąć okno właściwości klikając na przycisk Zamknij. Zainstalowane urządzenie zostanie przeniesione z pola Inne urządzenia do pola Kontrolery uniwersalnej magistrali szeregowej, którego tok postępowania sprawdzania można zobaczyć w punkcie 3.2 niniejszej instrukcji (jednak nie jest ono już wymagane). Teraz w zakładce Inne urządzenia menedżera urządzeń pojawi się ikonka z wykrzyknikiem i nazwą USB Serial Port (w przypadku podłączenia innego urządzenia niż MPM-COM nazwa będzie się różnić). Aby skonfigurować połączenie należy tak jak w poprzednim przypadku wejść w właściwości urządzenia i włączyć kreator aktualizacji sterownika. 28

29 Tok postępowania aktualizacji sterowników jest taki sam jak poprzedni, należy wybrać folder z sterownikami (ten sam co poprzednio), zaznaczyć opcję Uwzględnij podfoldery. Na zakończenie pracy kreatora wyświetlony zostanie komunikat z dodanym urządzeniem USB Serial Port (w przypadku podłączenia innego urządzenia niż MPM-COM nazwa będzie się różnić). Aby zakończyć pracę kreatora należy kliknąć na przycisk Zamknij. W oknie właściwości, z którego uruchamialiśmy kreator aktualizacji sterowników zostaną wyświetlone informacje os sterowniku. Teraz można zamknąć okno właściwości klikając na przycisk Zamknij. Zainstalowane urządzenie zostanie przeniesione z pola Inne urządzenia do pola Porty (COM i LPT), którego tok postępowania sprawdzania można zobaczyć w punkcie 3.2 niniejszej instrukcji (jednak nie jest ono już wymagane). 29

30 4.3 Windows 8 Po pierwszym podłączeniu urządzenia do komputera wyświetli się okno informujące o instalacji urządzenia. Możliwe ze okno będzie zminimalizowane i będzie widoczne tylko na pasku uruchomionych programów. Okno się samoczynnie zamknie po dodaniu urządzenia. Ponieważ trwać może to bardzo krótko, możliwe, że użytkownik nie zdąży otworzyć, a nawet zauważyć ze taka operacja jest wykonywana. Teraz można sprawdzić czy został zainstalowany sterownik urządzenia. W menedżerze urządzeń należy znaleźć i rozwinąć pole inne urządzenia. Jeśli komputer nie miał wcześniej zainstalowanych sterowników do tego urządzenia i nie ma dostępu do Internetu, lub z innych powodów nie zainstalował sterowników w otworzonym polu będzie widoczna ikonka z wykrzyknikiem i nazwą urządzenia. W naszym przypadku jest to MPM-COM INTERFACE (w przypadku podłączenia innego urządzenia niż MPM-COM nazwa będzie się różnić). 30

31 Na podłączonym urządzeniu należy kliknąć prawym przyciskiem myszy i uruchomić Właściwości (klikając teraz lewym przyciskiem myszy). Po otwarciu właściwości przechodzimy do zakładki Sterownik. W oknie będzie widoczne ze dostawca sterownika jest nieznany, a wersja i data jest niedostępna. Oznacza to, że sterownik nie został zainstalowany. W celu jego instalacji klikamy przycisk Aktualizuj sterownik

32 Następnie w otworzony oknie kreatora aktualizacji sterowników wybieramy opcję Przeglądaj mój komputer w poszukiwaniu oprogramowania sterownika. Następnie klikamy na przycisk Przeglądaj

33 Z dołączonej płyty lub z plików sterowników pobranych z strony wybieramy lokalizację sterowników. W przypadku pobranych z Internetu jest to lokalizacja, w której zostały one zapisane. W przypadku płyty znajdują się one w folderze STEROWNIKI DO INTERFEJSU. Aby go wybrać należy rozwinąć pole napędu płyt CD/DVD gdzie została umieszczona płyta MaxiEcu. Następnie rozwinąć pole STEROWNIKI DO INTERFEJSU i wybrać folder zgodny z używanym systemem Windows. W polu tekstowym u dołu okna podpisanym, jako Folder: powinna się wpisać nazwa wybranego folderu (po kliknięciu na jednym z folderów na liście. Aby zatwierdzić wybór folderu należy kliknąć na przycisk OK. W oknie kreatora wyświetli się ścieżka dostępu do wskazanego folderu. Należy zaznaczyć opcję Uwzględnij podfoldery i kliknąć przycisk Dalej. 33

34 Następnie wyświetli się okno informujące o postępie instalacji sterowników. Po zakończeniu zostaniemy poinformowani o pomyślnym zaktualizowaniu oraz wyświetlona zostanie nazwa zainstalowanego urządzenia. Aby zakończyć pracę kreatora należy kliknąć na przycisk Zamknij. 34

35 W oknie właściwości, z którego uruchamialiśmy kreator aktualizacji sterowników zostaną wyświetlone informacje os sterowniku. Teraz można zamknąć okno właściwości klikając na przycisk Zamknij. Zainstalowane urządzenie zostanie przeniesione z pola Inne urządzenia do pola Kontrolery uniwersalnej magistrali szeregowej, którego tok postępowania sprawdzania można zobaczyć w punkcie 3.3 niniejszej instrukcji (jednak nie jest ono już wymagane). Teraz w zakładce Inne urządzenia menedżera urządzeń pojawi się ikonka z wykrzyknikiem i nazwą USB Serial Port (w przypadku podłączenia innego urządzenia niż MPM-COM nazwa będzie się różnić). Aby skonfigurować połączenie należy tak jak w poprzednim przypadku wejść w właściwości urządzenia i włączyć kreator aktualizacji sterownika. 35

36 Tok postępowania aktualizacji sterowników jest taki sam jak poprzedni, należy wybrać folder z sterownikami (ten sam co poprzednio), zaznaczyć opcję Uwzględnij podfoldery. Na zakończenie pracy kreatora wyświetlony zostanie komunikat z dodanym urządzeniem USB Serial Port (w przypadku podłączenia innego urządzenia niż MPM-COM nazwa będzie się różnić). Aby zakończyć pracę kreatora należy kliknąć na przycisk Zamknij. W oknie właściwości, z którego uruchamialiśmy kreator aktualizacji sterowników zostaną wyświetlone informacje o sterowniku. Teraz można zamknąć okno właściwości klikając na przycisk Zamknij. Zainstalowane urządzenie zostanie przeniesione z pola Inne urządzenia do pola Porty (COM i LPT), którego tok postępowania sprawdzania można zobaczyć w punkcie 3.3 niniejszej instrukcji (jednak nie jest ono już wymagane). 5. Konfiguracja połączenia przez Bluetooth Niektóre interfejsy, takie jak MPM-COM BT (Bluetooth) posiadają możliwość łączenia się w sposób bezprzewodowy z wykorzystaniem standardu Bluetooth. Aby móc korzystać z programu MaxiEcu 2.0 wykorzystując łączność bezprzewodową należy najpierw odpowiednio skonfigurować połączenie. Poniżej przedstawione zostaną konfiguracje dla trzech różnych systemów Windows. 5.1 Windows XP W celu konfiguracji połączenia bezprzewodowego w standardzie Bluetooth należy rozwinąć opcje komunikacji Bluetooth z obszaru powiadomień znajdującym się prawy dolnym rogu ekranu. 36

37 Z rozwiniętej listy należy wybrać opcję Dodaj urządzenie Bluetooth. Następnie należy zaznaczyć opcję Moje urządzenie jest ustawione i gotowe do znalezienia i potwierdzić przyciskiem Dalej >. Na pewien czas wyświetli nam się okno wyszukiwania urządzeń. 37

38 Gdy zostaną znalezione włączone urządzenia z technologią Bluetooth, wyświetli się ich lista. Z wyświetlonych urządzeń należy wybrać Serial Adaptor lub MPM-COM i zaakceptować klikając przycisk Dalej > (W przypadku korzystania z innego interfejsu diagnostycznego jego nazwa będzie inna, więc należy szukać nazwy używanego urządzenia). Użytkownik zostanie zapytany o klucz dostępu. Należy wybrać pole Użyj klucza dostępu znajdującego się w dokumentacji, a następnie podać kod. Koniecznie musi być to 1234 (w przypadku MPM-COM i większości innych interfejsów, w innym przypadku należy skorzystać z dokumentacji urządzenia). W celu dalszej konfiguracji należy kliknąć przycisk z napisem Dalej >. 38

39 Następnie zostanie wyświetlony ekran z postępem konfiguracji. Gdy kreator zakończy konfiguracje poinformuje nas tym oto oknem, aby zamknąć kreator dodawania urządzeń Bluetooth należy kliknąć przycisk z napisem Zakończ. W celu korzystania z połączenia bezprzewodowego w programie MaxiEcu należy ustawić odpowiedni port komunikacji, aby tego dokonać należy postępować zgodnie z punktem

40 5.2 Windows 7 W celu konfiguracji połączenia bezprzewodowego w standardzie Bluetooth należy rozwinąć opcje komunikacji Bluetooth z obszaru powiadomień znajdującym się prawy dolnym rogu ekranu. Z rozwiniętej listy należy wybrać opcję Dodaj urządzenie. Gdy zostaną znalezione włączone urządzenia z technologią Bluetooth, wyświetli się ich lista. Z wyświetlonych urządzeń należy wybrać Serial Adapter lub MPM-COM i zaakceptować klikając przycisk Dalej (W przypadku korzystania z innego interfejsu diagnostycznego jego nazwa będzie inna, więc należy szukać nazwy używanego urządzenia). 40

41 Użytkownik zostanie zapytany opcję parowania. Należy wybrać pole Wprowadź kod parowania urządzenia, a następnie kliknąć przycisk Dalej. Następnie podać kod. Koniecznie musi być to 1234 (w przypadku MPM-COM i większości innych interfejsów, w innym przypadku należy skorzystać z dokumentacji urządzenia). W celu dalszej konfiguracji należy kliknąć przycisk z napisem Dalej. 41

42 Następnie zostanie wyświetlony ekran z informacją, że Trwa konfiguracja urządzenia.... Po skonfigurowaniu okno automatycznie przejdzie do następnego widoku. Gdy kreator zakończy konfiguracje poinformuje nas tym oto oknem, aby zamknąć kreator dodawania urządzeń Bluetooth należy kliknąć przycisk z napisem Zakończ. W celu korzystania z połączenia bezprzewodowego w programie MaxiEcu należy ustawić odpowiedni port komunikacji, aby tego dokonać należy postępować zgodnie z punktem

43 5.3 Windows 8 W celu konfiguracji połączenia bezprzewodowego w standardzie Bluetooth należy rozwinąć opcje komunikacji Bluetooth z obszaru powiadomień znajdującym się prawy dolnym rogu ekranu. Z rozwiniętej listy należy wybrać opcję Dodaj urządzenie z obsługą funkcji Bluetooth. Gdy zostaną znalezione włączone urządzenia z technologią Bluetooth, wyświetlą się ich lista. Z wyświetlonych urządzeń należy wybrać Serial Adapter poprzez klikniecie na niego. W przypadku korzystania z innego interfejsu diagnostycznego jego nazwa będzie inna, więc należy szukać nazwy używanego urządzenia. Użytkownik zostanie zapytany o klucz dostępu. Należy w zaznaczonym polu podać kod. Koniecznie musi być to 1234 (w przypadku MPM-COM i większości innych interfejsów, w innym przypadku należy skorzystać z dokumentacji urządzenia). W celu dalszej konfiguracji należy kliknąć przycisk z napisem Dalej. 43

44 Po chwili pokaże nam się skonfigurowane połączenie z interfejsem diagnostycznym. Następnie należy wrócić do pulpitu. W celu korzystania z połączenia bezprzewodowego w programie MaxiEcu należy ustawić odpowiedni port komunikacji, aby tego dokonać należy postępować zgodnie z punktem

45 5.4 Windows 10 Klikamy wyszukaj na pasku zadań i wpisujemy ustawienia Bluetooth. Następnie wybieramy nasze urządzenie z listy tj. MPM-COM i naciskamy paruj. 45

46 Teraz trzeba podać kod dostępu który jest nadany fabrycznie i wygląda następująco: W celu korzystania z połączenia bezprzewodowego w programie MaxiEcu należy ustawić odpowiedni port komunikacji, aby tego dokonać należy postępować zgodnie z punktem Konfiguracja oprogramowania W przypadku gdy nie znamy numeru portu na którym jest zainstalowany lub sparowany, interfejs diagnostyczny w systemie operacyjnym, można wykorzystać opcje automatycznego wyszukiwania interfejsu naciskając na przycisk Znajdź. Po wybraniu opcji Znajdź pojawi się okno informacyjne, należy się zapoznać z punktami informacyjnymi przed kontynuowaniem. 46

47 Po udanej próbie znalezienia interfejsu w polu Nazwa portu pojawi się numer portu na którym został znaleziony interfejs diagnostyczny. w przypadku gdy korzystamy z interfejsów bezprzewodowych typu mpm-com i wystąpi potrzeba połączenia przewodowego, należy podłączyć interfejs do portu USB a oprogramowanie automatycznie wykryje czy interfejs jest podłączony pod port usb i zacznie komunikacje wykorzystując łącze przewodowe, bez konieczności ponownej konfiguracji. 6. Konfiguracja połączenia po przez łącze WIFI Niektóre interfejsy, takie jak MPM-COM WiFi posiadają możliwość łączenia się w sposób bezprzewodowy z wykorzystaniem standardu WIFI B/G/N. Aby móc korzystać z programu MaxiEcu 2.0 wykorzystując łączność bezprzewodową należy najpierw odpowiednio skonfigurować połączenie. Przedstawione zostaną konfiguracje dla trzech różnych systemów Windows. W momencie konfiguracji interfejs musi być podłączony pod złącze diagnostyczne w pojeździe. 6.1 Windows XP Klikamy na ikonę sieci bezprzewodowych, rozwinie się menu widoczne poniżej z którego wybieramy opcje Wyświetl dostępne sieci bezprzewodowe, Po wybraniu wymaganej opcji pojawi się okno z dostępnymi sieciami bezprzewodowymi, zaznaczamy sieć MPM-COM oraz klikamy na przycisk Połącz. Karta sieciowa nawiąże połączenie z interfejsem. Jeżeli karta sieciowa nawiąże poprawnie połączenie należy przejść do punku

48 6.2 Windows Vista / 7 Klikamy na ikonę sieci bezprzewodowych,rozwinie się okno widoczne po prawej. Klikamy na ikonę w celu dostępu do opcji połączenia bezprzewodowego. Jeżeli chcemy aby karta sieciowa automatycznie nawiązywała połączenia z interfejsem mpm-com należy zaznaczyć opcje Połącz automatycznie. Na końcu klikamy na przycisk Połącz karta sieciowa nawiąże połączenie z interfejsem. Jeżeli karta sieciowa nawiąże poprawnie połączenie należy przejść do punku Windows 8 Klikamy na ikonę sieci bezprzewodowych,rozwinie się okno widoczne po prawej. Jeżeli chcemy aby karta sieciowa automatycznie nawiązywała połączenia z interfejsem mpm-com należy zaznaczyć opcje Połącz automatycznie. Zaznaczymy sieć MPM-COM oraz klikamy na przycisk połącz. Jeżeli karta sieciowa nawiąże poprawnie połączenie należy przejść do punku Windows 10 Klikamy na ikonę sieci bezprzewodowych i łączymy się z interfejsem tj. MPM-COM. Po nawiązaniu połączenia należy przejść do punktu

49 6.5 Konfiguracja oprogramowania W zakładce Ustawienia łączenia należy zaznaczyć opcje Sieć lokalna, w przypadku gdy wymagane będzie połączenie przewodowe, należy podłączyć interfejs do portu USB a oprogramowanie automatycznie wykryje czy interfejs jest podłączony pod port usb i zacznie komunikacje wykorzystując łącze przewodowe, bez konieczności ponownej konfiguracji. 49
