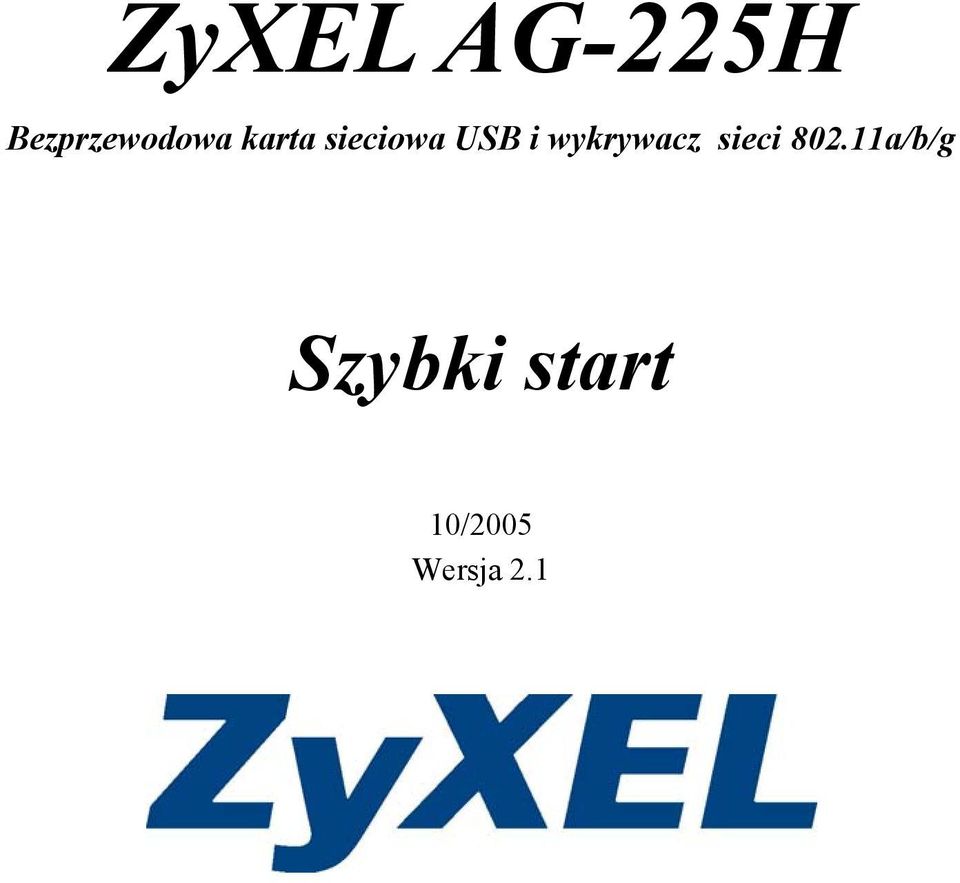

1 ZyXEL AG-225H Bezprzewodowa karta sieciowa USB i wykrywacz sieci a/b/g Szybki start 10/2005 Wersja 2.1

2 1. Tryb wykrywania sieci Wi-Fi (interfejs użytkownika) 1

3 1.1 Opis LCM Tryb wykrywania Wyświetlanie do 15 wykrytych sieci w kolejności siły sygnału Wyświetlanie wykrytych sieci bez żadnych mechanizmów zabezpieczających (bezpłatnych hotspotów) Wyświetlanie wybranej sieci Wpis Bieżący wpis wykrytego punktu dostępowego. Użytkownicy mogą wykryć do 15 sieci jednocześnie Zabezpieczenia Włączone są zabezpieczenia WEP Włączone są zabezpieczenia WPA. Zabezpieczenia są wyłączone. Sygnał Wskazuje pasmo A/B/G World Wide Radio. 5 poziomów siły sygnału. tryb a w paśmie 5 GHz tryb b w paśmie 2.4 GHz tryb g w paśmie 2.4 GHz Kanał Wyświetla kanał radiowy wykrytej sieci. SSID SSID identyfikuje grupę usługową użytkownika sieci. Jeśli SSID liczy więcej niż 12 znaków, jest przewijany w poziomie. Zasilanie Niski poziom naładowania baterii Pełna bateria 2

Zabezpieczenia są wyłączone. Sygnał Wskazuje pasmo A/B/G World Wide Radio. 5 poziomów siły sygnału. tryb 802.11a w paśmie 5 GHz tryb 802.11b w paśmie 2.4 GHz tryb 802.11g w paśmie 2.

4 1.2 Podstawowa obsługa ZyXEL AG-225H Szybki start 1. Włącz zasilanie ZyXEL AG-225H 2. ZyXEL AG-225H automatycznie wykryje dostępne sieci bezprzewodowe w ciągu 6~7 sekund 3. Wyniki analizy otoczenia zostaną wyświetlone na LCM, pokazując identyfikator SSID, kanał, siłę sygnału, protokół sieci bezprzewodowej (IEEE802.11a/b/g) i rodzaj zabezpieczenia/szyfrowania (WEP lub WPA). 4. Wciśnij przycisk Next (dalej), aby zobaczyć informacje o kolejnych, wykrytych punktach dostępowych. Skorzystanie z zaawansowanych funkcji ZyXEL AG-225H umożliwiają w sumie 3 tryby do wyboru: Tryb Tryb jest ustawiony domyślnie dla większości użytkowników, umożliwiając wykrywanie sieci Wi-Fi. 3

Wyniki analizy otoczenia zostaną wyświetlone na LCM, pokazując identyfikator SSID, kanał, siłę sygnału, protokół sieci bezprzewodowej (IEEE802.

5 Tryb (tryb wolny) Tryb Wciśnij przycisk Seek (szukaj) i przytrzymaj go przez 1 sekundę, aby przełączyć się do trybu. W trybie, wciśnij przycisk Seek (szukaj), aby wykryć darmowe punkty dostępowe lub dostępne sieci WLAN, które można podłączyć do punktu dostępowego bez konfigurowania żadnych zabezpieczeń. Jeśli chcesz trwale podłączyć się do określonego punktu dostępowego, wciśnij przycisk Next (dalej), aby wybrać określony punkt dostępowy. Aby włączyć śledzenie wyłącznie określonego punktu dostępowego, przytrzymaj przycisk Seek (szukaj), aby przełączyć w tryb. Następnie wciśnij raz jeszcze przycisk Seek, aby okresowo przeprowadzić analizę okolicy w trybie. Dzięki temu można przełączać się pomiędzy trybami i. Jeśli wykrywacz Wi-Fi ZyXEL AG-225H nie będzie używany przez 1~2 minuty, przełączy się w tryb oszczędzania energii, w którym pozostaniu do ponownego wciśnięcia przycisku Seek w celu wyszukania punktów dostępowych. Ładowanie Gdy pojawi się ikona niskiego poziomu naładowania, należy naładować AG-225H, podłączając go do portu USB w komputerze przenośnym bądź stacjonarnym. Na wyświetlaczu LCM pojawi się ikona oznaczająca ładowanie, która zmieni się w ikonę, gdy ładowanie zostanie ukończone. 4

Jeśli chcesz trwale podłączyć się do określonego punktu dostępowego, wciśnij przycisk Next (dalej), aby wybrać określony punkt dostępowy.

6 Uwaga: Aby oszczędzać prąd, należy wyłączać wykrywacz Wi-Fi ZyXEL AG-225H w czasie, gdy nie jest używany. 5

7 1.3 Diody LED Poniższa tabela opisuje diody LED na urządzeniu ZyXEL AG-225H (tryb wykrywania sieci Wi-Fi). WSK AŹNI K KOLOR STAN OPIS PWR Niebies ki Włączon y Zasilanie ZyXEL AG-225H jest włączone. Wyłączo ny ZyXEL AG-225H jest wyłączony lub przechodzi w tryb oszczędzania energii. LINK Niebies ki Włączon y ZyXEL AG-225H wykrywa sieci bezprzewodowe Wyłączo ny ZyXEL AG-225H nie wykrywa sieci bezprzewodowych. 6

Wyłączo ny ZyXEL AG-225H jest wyłączony lub przechodzi w tryb oszczędzania energii.

8 1.4 Przyciski Poniższa tabela opisuje przyciski na urządzeniu ZyXEL AG-225H (tryb wykrywania sieci Wi-Fi). PRZYCISK SEEK OPIS Wciśnij przycisk SEEK (szukaj), aby wykryć sieci bezprzewodowe. NEXT Wciśnij przycisk NEXT (dalej), aby zobaczyć wykryte sieci bezprzewodowe. OFF/ON Przesuń w prawo, aby włączyć zasilanie ZyXEL AG-225H. Przesuń w lewo, aby wyłączyć zasilanie ZyXEL AG-225H. 7

NEXT Wciśnij przycisk NEXT (dalej), aby zobaczyć wykryte sieci bezprzewodowe.

9 2. Wymagania do instalacji w trybie karty sieciowej Przed instalacją, Twój komputer musi spełniać poniższe wymagania: Pentium II 300 MHz lub lepszy Co najmniej 20 MB wolnego miejsca na dysku twardym Co najmniej 64 MB pamięci RAM Napęd CD-ROM Dostępny port USB Interfejs USB 1.1 (USB 2.0 zdecydowanie zalecane) Windows 2000/XP 2.1 Instalacja narzędzi/sterownika ZyXEL w trybie karty sieciowej Procedura instalacji wygląda podobnie we wszystkich obsługiwanych wersjach Windows. Zrzuty ekranowe pochodzą z Windows XP, chyba że określono inaczej. 8

Interfejs USB 1.1 (USB 2.0 zdecydowanie zalecane) Windows 2000/XP 2.

10 NIE wkładaj modułu ZyXEL AG-225H do portu w tym momencie 1. Włóż dysk instalacyjny do napędu CD-ROM w komputerze. Program instalacyjny uruchomi się automatycznie. W przeciwnym razie odszukaj na dysku instalacyjnym program setup.exe i kliknij dwukrotnie na jego ikonie. 2. Kliknij Install Utility, aby rozpocząć instalację. 3. Sterownik i aplikacja kliencka zostaną zainstalowane automatycznie. 4. Pojawi się ekran powitalny. Kliknij przycisk Next. 5. Kliknij przycisk Next, aby zaakceptować domyślny katalog dla plików lub Browse, aby wskazać inny katalog. 6. Kliknij Finish, by zakończyć instalację. 9

exe i kliknij dwukrotnie na jego ikonie. 2. Kliknij Install Utility, aby rozpocząć instalację. 3.

11 7. Po zakończeniu instalacji, w zasobniku systemowym pojawi się ikona Z. 8. Odszukaj w swoim komputerze dostępny port USB (preferowany jest port USB 2.0). 9. Podłącz ZyXEL AG-225H do portu USB przy pomocy dołączonego kabla USB. 10. Jeśli ZyXEL AG-225H jest prawidłowo podłączony, zapali się dioda LED. Nigdy nie zginaj, nie używaj siły i nie przekręcaj w porcie komputera złącza lub kabla USB łączącego ZyXEL AG-225H. 11. Windows automatycznie zainstaluje i skonfiguruje ZyXEL AG-225H. 12. Kliknij dwa razy ikonę Z, aby skonfigurować swoją kartę bezprzewodową. Jeśli wyświetla się ikona ZyXEL Utility, karta ZyXEL AG-225H została zainstalowana poprawnie. Zapoznaj się z Podręcznikiem użytkownika, aby skonfigurować dodatkowe funkcje i możliwości ZyXEL AG-225H. Ważna uwaga: Użytkownicy potrzebujący dodatkowych ustawień zabezpieczeń do IEEE 802.1x, jak również podłączający się z klientów bezprzewodowych do korporacyjnego serwera RADIUS, muszą zainstalować oprogramowanie Funk 10

Nigdy nie zginaj, nie używaj siły i nie przekręcaj w porcie komputera złącza lub kabla USB łączącego ZyXEL AG-225H. 11. Windows automatycznie zainstaluje i skonfiguruje ZyXEL AG-225H. 12.

12 Odyssey Client. Szczegółowy opis konfiguracji i zaawansowanych funkcji znajduje się w Podręczniku użytkownika Diody LED Poniższa tabela opisuje diody LED na urządzeniu ZyXEL AG-225H (tryb karty sieciowej). WSKAŹNIK KOLOR STAN OPIS PWR Włączony Zasilanie ZyXEL AG-225H jest włączone. Niebieski Wyłączony Zasilanie ZyXEL AG-225H jest wyłączone. Włączony ZyXEL AG-225H jest połączony. LINK Niebieski Migający ZyXEL AG-225H wysyła lub otrzymuje dane. Wyłączony ZyXEL AG-225H nie wysyła i nie otrzymuje danych. 11

WSKAŹNIK KOLOR STAN OPIS PWR Włączony Zasilanie ZyXEL AG-225H jest włączone.

13 3. Rozwiązywanie problemów PROBLEM Windows nie wykrywa automatycznie karty ZyXEL AG- 225H. ROZWIĄZANIE Upewnij się, że ZyXEL AG-225H jest prawidłowo podłączony do portu USB i uruchom ponownie komputer. Po ponownym uruchomieniu komputera, sprawdź stan diod LED na module ZyXEL AG-225H. Wykonaj skanowanie sprzętu. Kliknij przycisk Start, Ustawienia/Panel sterowania i dwukrotnie kliknij ikonę Dodaj/Usuń sprzęt. (Kroki mogą wyglądać inaczej, w zależności od wersji Windows). Postępuj zgodnie z poleceniami wyświetlanymi na ekranie, aby wyszukać kartę ZyXEL AG-225H i zainstalować sterownik. Sprawdź, czy nie występują konflikty sprzętowe. W Windows, kliknij przycisk Start, Ustawienia/Panel sterowania, System, Sprzęt i Menedżer urządzeń, Sprawdzić status karty ZyXEL AG-225H w sekcji Karty sieciowe. (Kroki mogą wyglądać inaczej, w zależności od wersji Windows). Zainstaluj ZyXEL AG-225H na innym komputerze. Jeśli błąd się powtarza, może to świadczyć o problemie sprzętowym. Należy skontaktować się ze sprzedawcą. 12

Wykonaj skanowanie sprzętu. Kliknij przycisk Start, Ustawienia/Panel sterowania i dwukrotnie kliknij ikonę Dodaj/Usuń sprzęt. (Kroki mogą wyglądać inaczej, w zależności od wersji Windows).

14 4. Obsługa klienta ZyXEL AG-225H Szybki start Prosimy o przygotowanie następujących informacji przed skontaktowaniem się ze sprzedawcą. Model produktu i numer seryjny. Informacje o gwarancji. Datę otrzymania urządzenia. Krótki opis problemu i podjętych działań. 13

ze sprzedawcą. Model produktu i numer seryjny.

15 14
