1 Instrukcja instalacji i konfiguracji Karty EDGE/GPRS SonyEricsson GC85

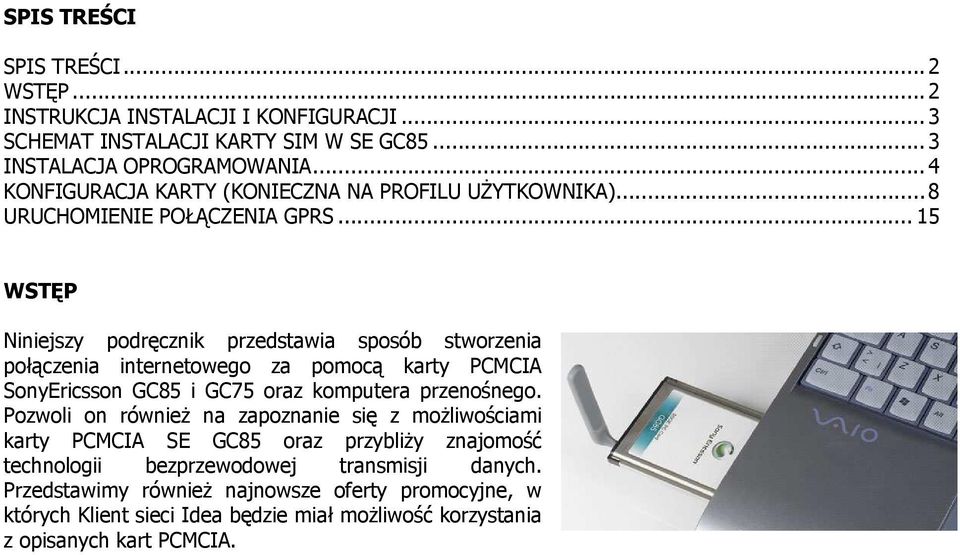

2 SPIS TREŚCI SPIS TREŚCI...2 WSTĘP...2 INSTRUKCJA INSTALACJI I KONFIGURACJI...3 SCHEMAT INSTALACJI KARTY SIM W SE GC INSTALACJA OPROGRAMOWANIA...4 KONFIGURACJA KARTY (KONIECZNA NA PROFILU UŻYTKOWNIKA)...8 URUCHOMIENIE POŁĄCZENIA GPRS WSTĘP Niniejszy podręcznik przedstawia sposób stworzenia połączenia internetowego za pomocą karty PCMCIA SonyEricsson GC85 i GC75 oraz komputera przenośnego. Pozwoli on również na zapoznanie się z możliwościami karty PCMCIA SE GC85 oraz przybliży znajomość technologii bezprzewodowej transmisji danych. Przedstawimy również najnowsze oferty promocyjne, w których Klient sieci Idea będzie miał możliwość korzystania z opisanych kart PCMCIA.

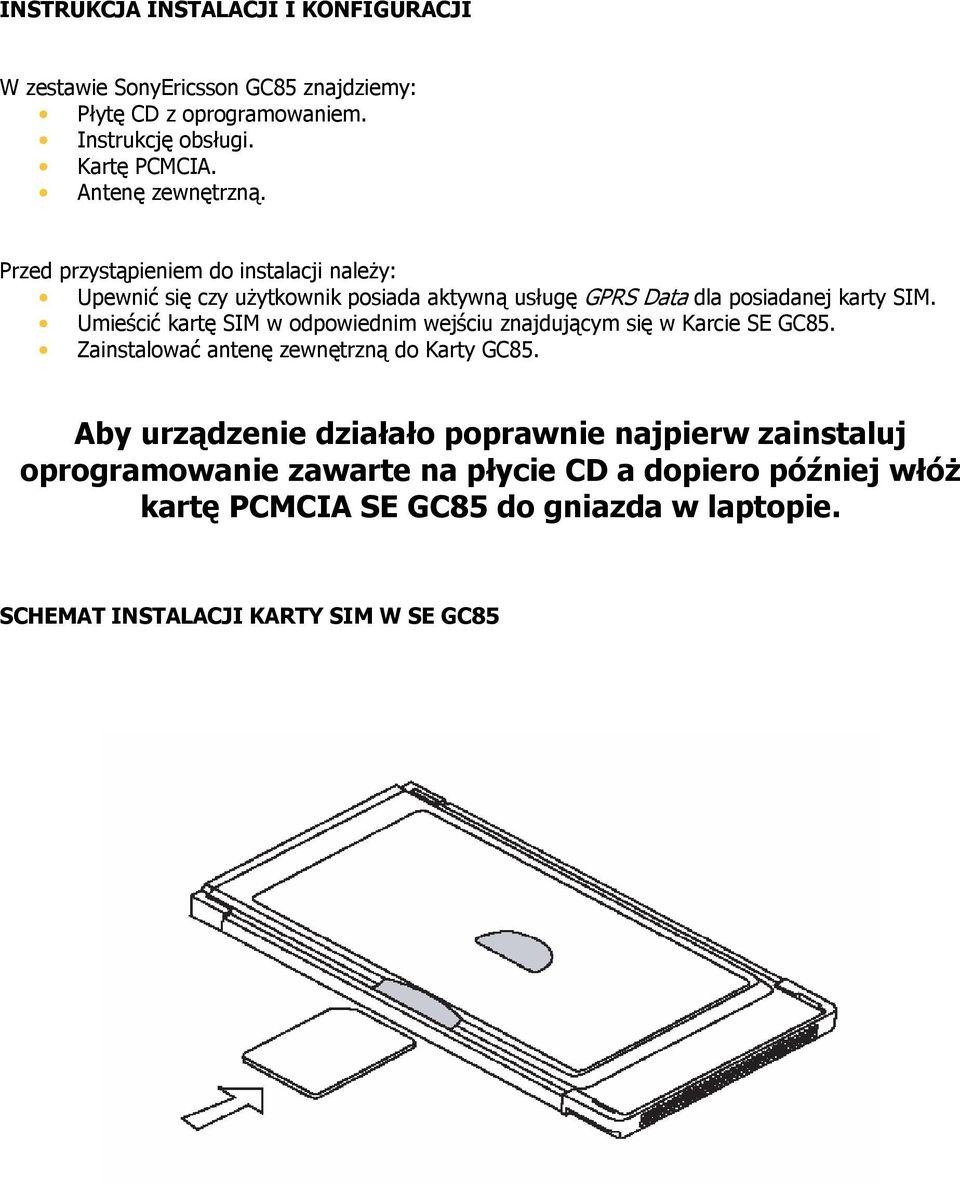

3 INSTRUKCJA INSTALACJI I KONFIGURACJI W zestawie SonyEricsson GC85 znajdziemy: Płytę CD z oprogramowaniem. Instrukcję obsługi. Kartę PCMCIA. Antenę zewnętrzną. Przed przystąpieniem do instalacji należy: Upewnić się czy użytkownik posiada aktywną usługę GPRS Data dla posiadanej karty SIM. Umieścić kartę SIM w odpowiednim wejściu znajdującym się w Karcie SE GC85. Zainstalować antenę zewnętrzną do Karty GC85. Aby urządzenie działało poprawnie najpierw zainstaluj oprogramowanie zawarte na płycie CD a dopiero później włóż kartę PCMCIA SE GC85 do gniazda w laptopie. SCHEMAT INSTALACJI KARTY SIM W SE GC85

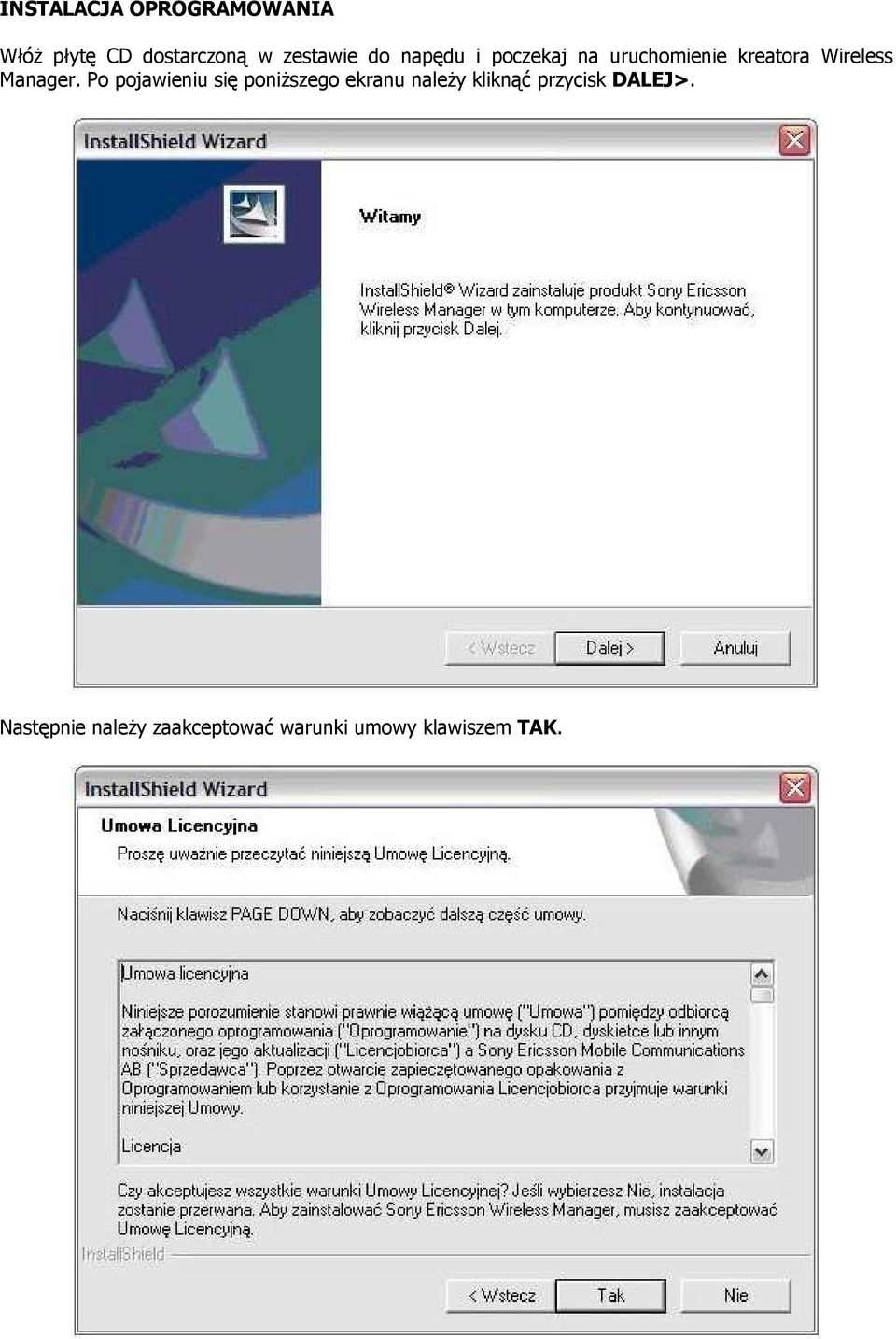

4 INSTALACJA OPROGRAMOWANIA Włóż płytę CD dostarczoną w zestawie do napędu i poczekaj na uruchomienie kreatora Wireless Manager. Po pojawieniu się poniższego ekranu należy kliknąć przycisk DALEJ>. Następnie należy zaakceptować warunki umowy klawiszem TAK.

5 Pojawi się ekran informujący o możliwości wyboru lokalizacji folderu dla instalacji. Wybieramy domyślnie wskazany i klikamy klawisz DALEJ>. W poniższym oknie określamy nazwę dla folderu docelowego w menu START PROGRAMY następnie wybieramy klawisz DALEJ>

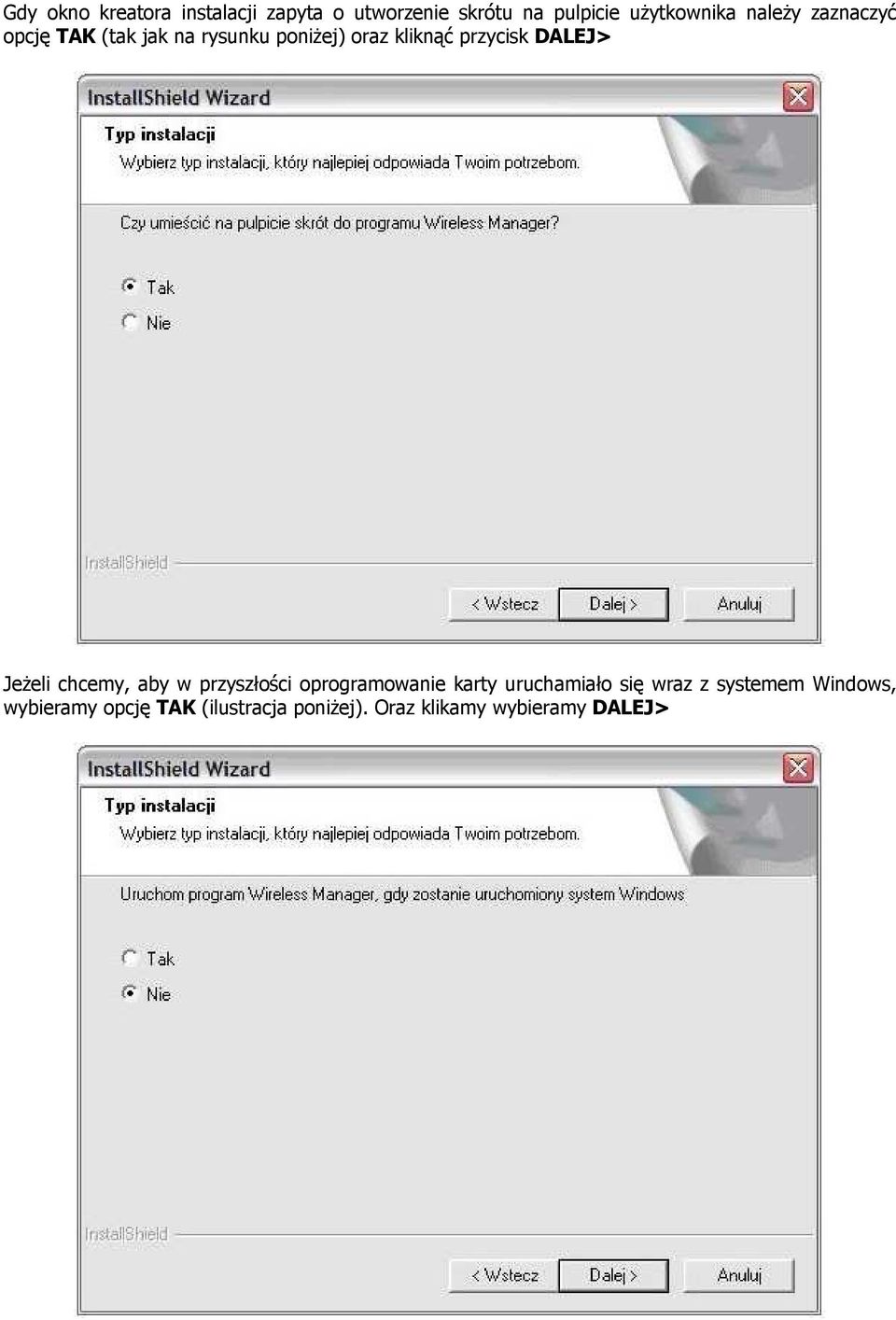

6 Gdy okno kreatora instalacji zapyta o utworzenie skrótu na pulpicie użytkownika należy zaznaczyć opcję TAK (tak jak na rysunku poniżej) oraz kliknąć przycisk DALEJ> Jeżeli chcemy, aby w przyszłości oprogramowanie karty uruchamiało się wraz z systemem Windows, wybieramy opcję TAK (ilustracja poniżej). Oraz klikamy wybieramy DALEJ>

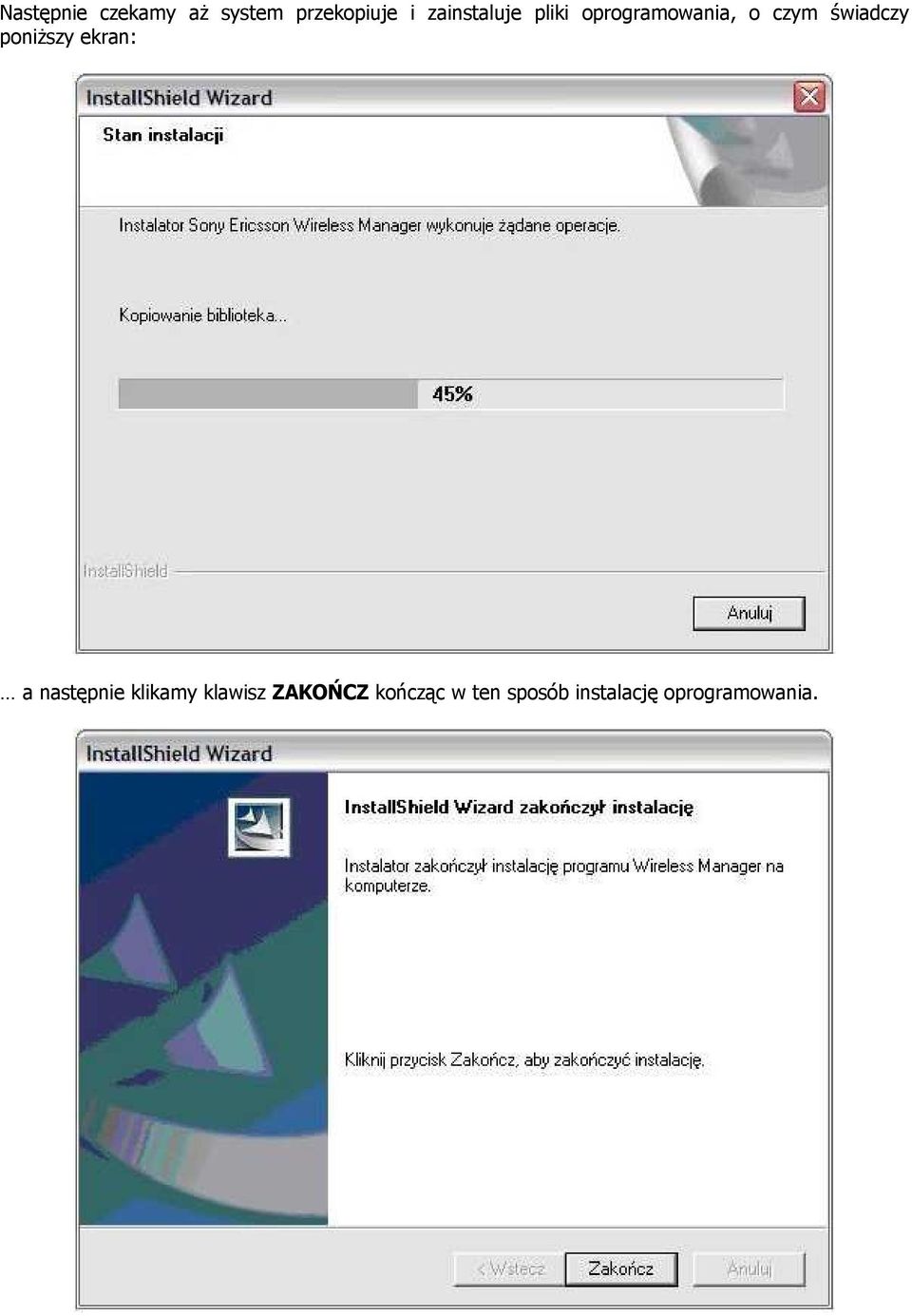

7 Następnie czekamy aż system przekopiuje i zainstaluje pliki oprogramowania, o czym świadczy poniższy ekran: a następnie klikamy klawisz ZAKOŃCZ kończąc w ten sposób instalację oprogramowania.

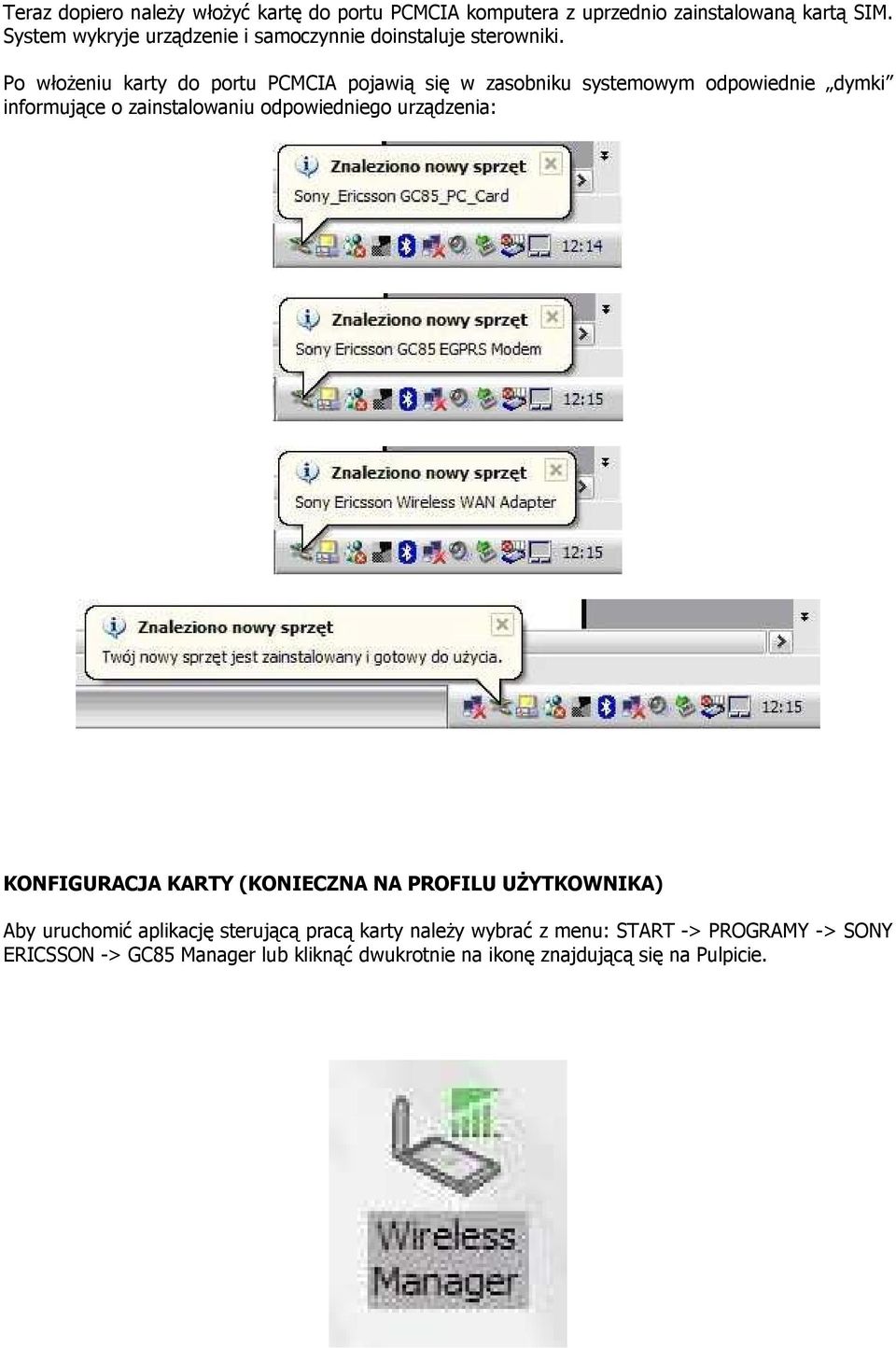

8 Teraz dopiero należy włożyć kartę do portu PCMCIA komputera z uprzednio zainstalowaną kartą SIM. System wykryje urządzenie i samoczynnie doinstaluje sterowniki. Po włożeniu karty do portu PCMCIA pojawią się w zasobniku systemowym odpowiednie dymki informujące o zainstalowaniu odpowiedniego urządzenia: KONFIGURACJA KARTY (KONIECZNA NA PROFILU UŻYTKOWNIKA) Aby uruchomić aplikację sterującą pracą karty należy wybrać z menu: START -> PROGRAMY -> SONY ERICSSON -> GC85 Manager lub kliknąć dwukrotnie na ikonę znajdującą się na Pulpicie.

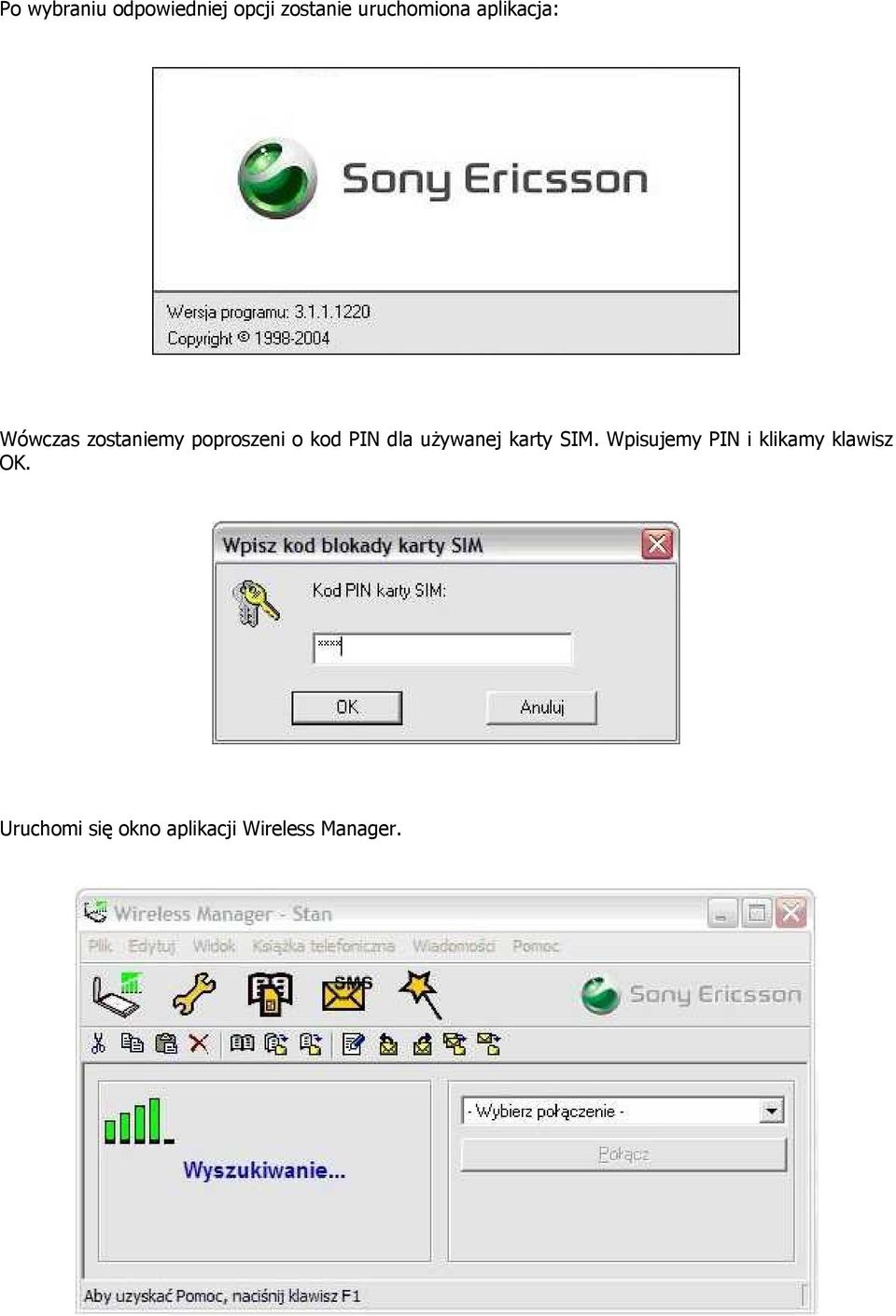

9 Po wybraniu odpowiedniej opcji zostanie uruchomiona aplikacja: Wówczas zostaniemy poproszeni o kod PIN dla używanej karty SIM. Wpisujemy PIN i klikamy klawisz OK. Uruchomi się okno aplikacji Wireless Manager.

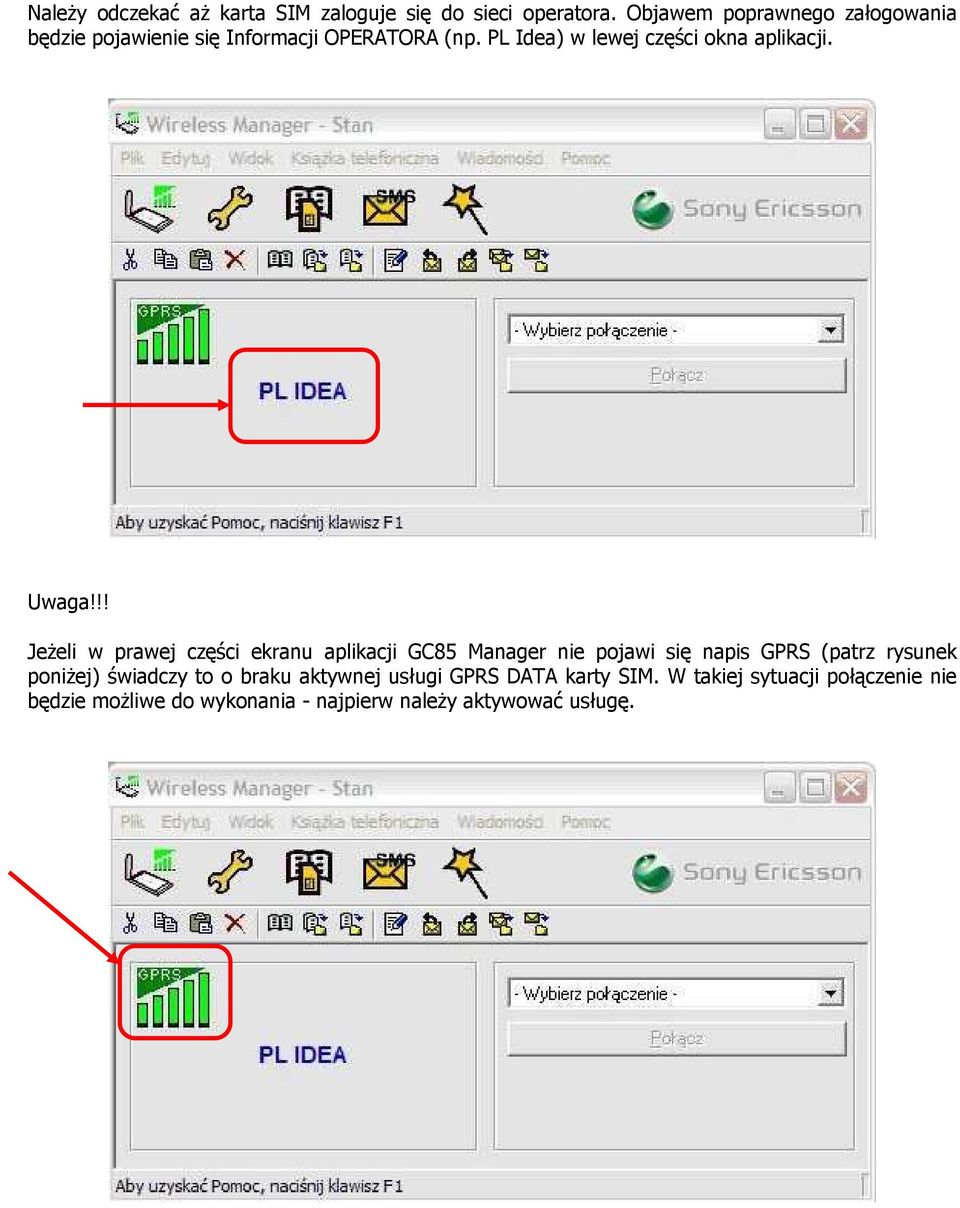

10 Należy odczekać aż karta SIM zaloguje się do sieci operatora. Objawem poprawnego załogowania będzie pojawienie się Informacji OPERATORA (np. PL Idea) w lewej części okna aplikacji. Uwaga!!! Jeżeli w prawej części ekranu aplikacji GC85 Manager nie pojawi się napis GPRS (patrz rysunek poniżej) świadczy to o braku aktywnej usługi GPRS DATA karty SIM. W takiej sytuacji połączenie nie będzie możliwe do wykonania - najpierw należy aktywować usługę.

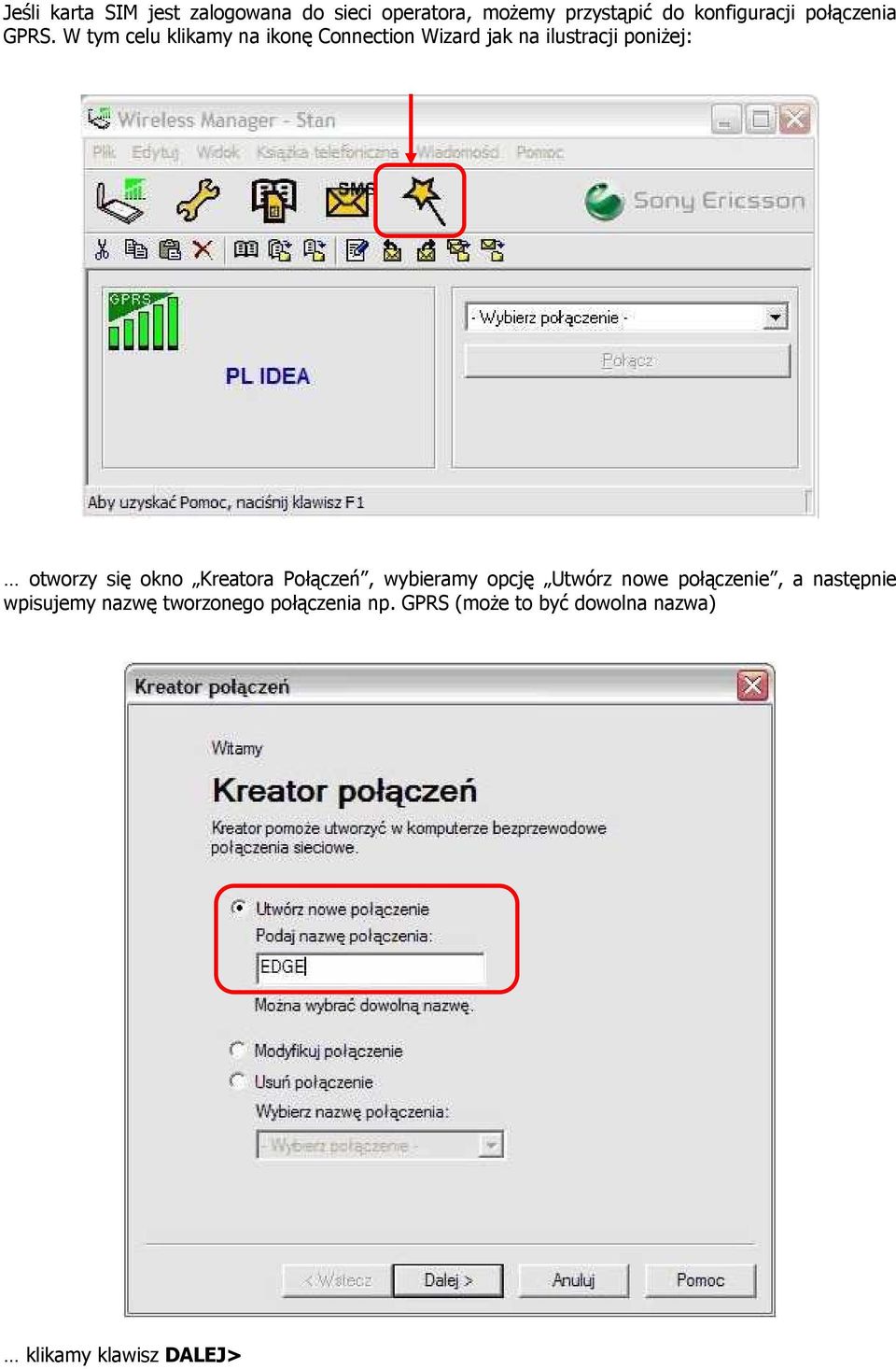

11 Jeśli karta SIM jest zalogowana do sieci operatora, możemy przystąpić do konfiguracji połączenia GPRS. W tym celu klikamy na ikonę Connection Wizard jak na ilustracji poniżej: otworzy się okno Kreatora Połączeń, wybieramy opcję Utwórz nowe połączenie, a następnie wpisujemy nazwę tworzonego połączenia np. GPRS (może to być dowolna nazwa) klikamy klawisz DALEJ>

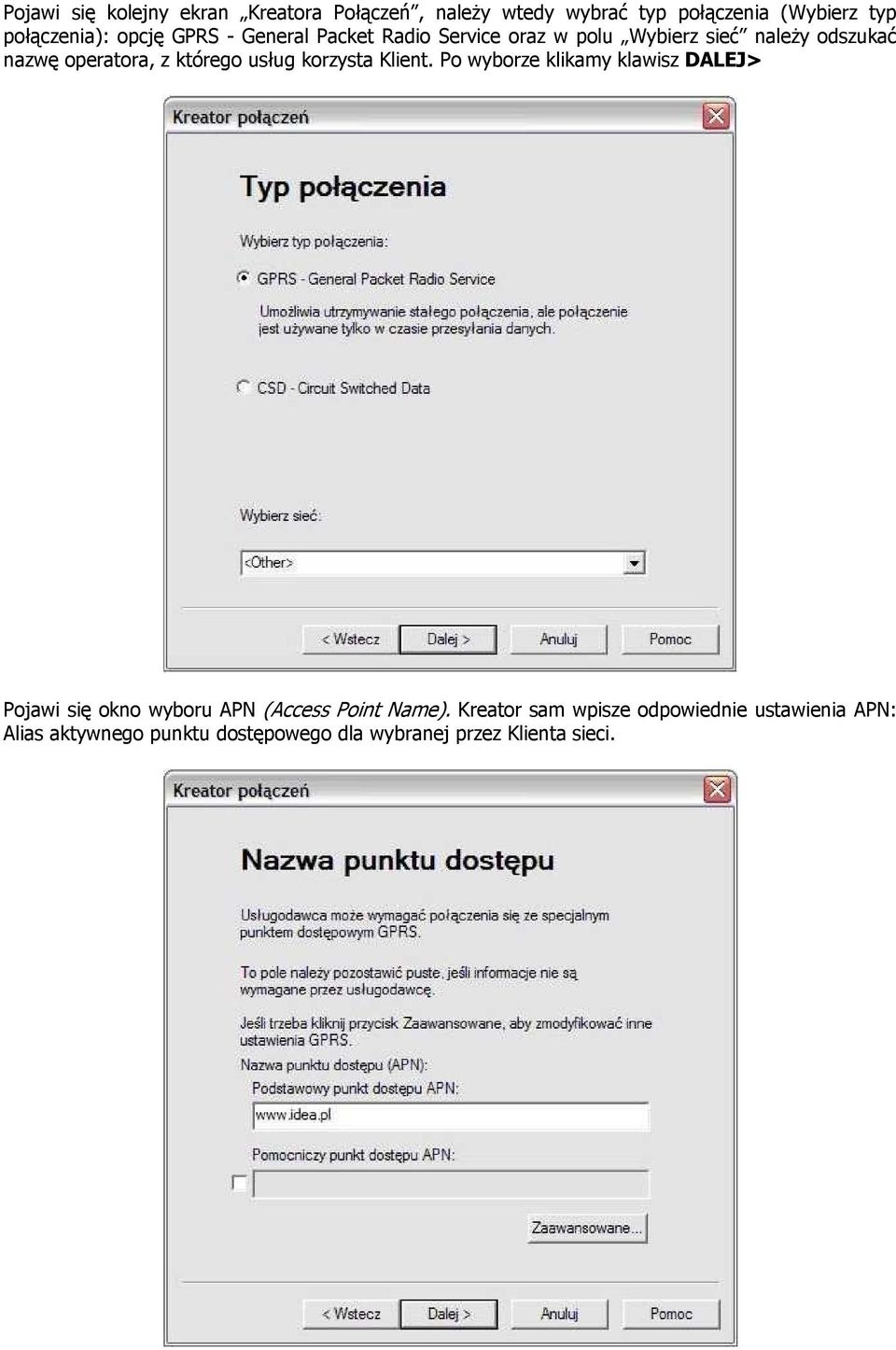

12 Pojawi się kolejny ekran Kreatora Połączeń, należy wtedy wybrać typ połączenia (Wybierz typ połączenia): opcję GPRS - General Packet Radio Service oraz w polu Wybierz sieć należy odszukać nazwę operatora, z którego usług korzysta Klient. Po wyborze klikamy klawisz DALEJ> Pojawi się okno wyboru APN (Access Point Name). Kreator sam wpisze odpowiednie ustawienia APN: Alias aktywnego punktu dostępowego dla wybranej przez Klienta sieci.

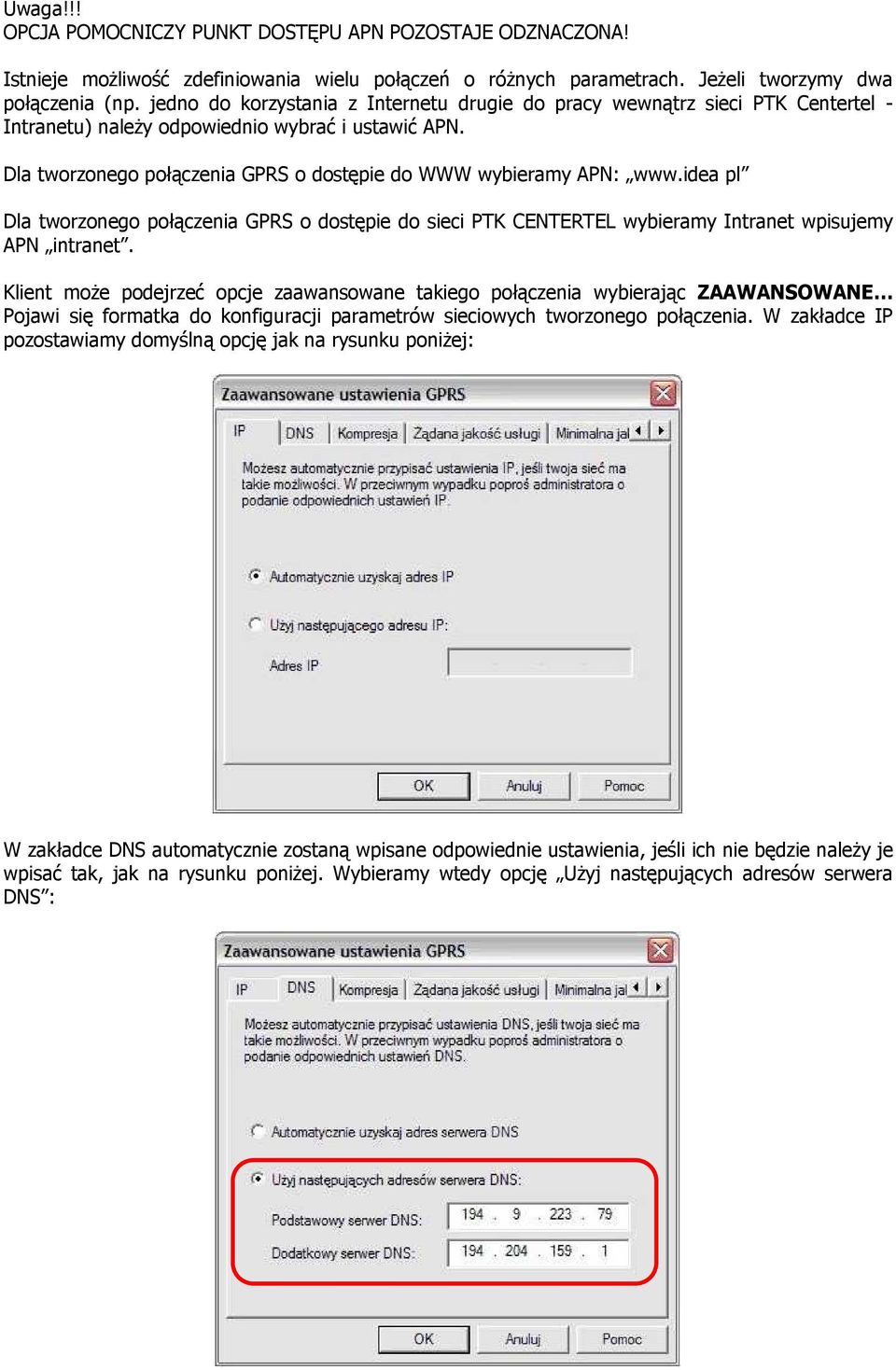

13 Uwaga!!! OPCJA POMOCNICZY PUNKT DOSTĘPU APN POZOSTAJE ODZNACZONA! Istnieje możliwość zdefiniowania wielu połączeń o różnych parametrach. Jeżeli tworzymy dwa połączenia (np. jedno do korzystania z Internetu drugie do pracy wewnątrz sieci PTK Centertel - Intranetu) należy odpowiednio wybrać i ustawić APN. Dla tworzonego połączenia GPRS o dostępie do WWW wybieramy APN: pl Dla tworzonego połączenia GPRS o dostępie do sieci PTK CENTERTEL wybieramy Intranet wpisujemy APN intranet. Klient może podejrzeć opcje zaawansowane takiego połączenia wybierając ZAAWANSOWANE Pojawi się formatka do konfiguracji parametrów sieciowych tworzonego połączenia. W zakładce IP pozostawiamy domyślną opcję jak na rysunku poniżej: W zakładce DNS automatycznie zostaną wpisane odpowiednie ustawienia, jeśli ich nie będzie należy je wpisać tak, jak na rysunku poniżej. Wybieramy wtedy opcję Użyj następujących adresów serwera DNS :

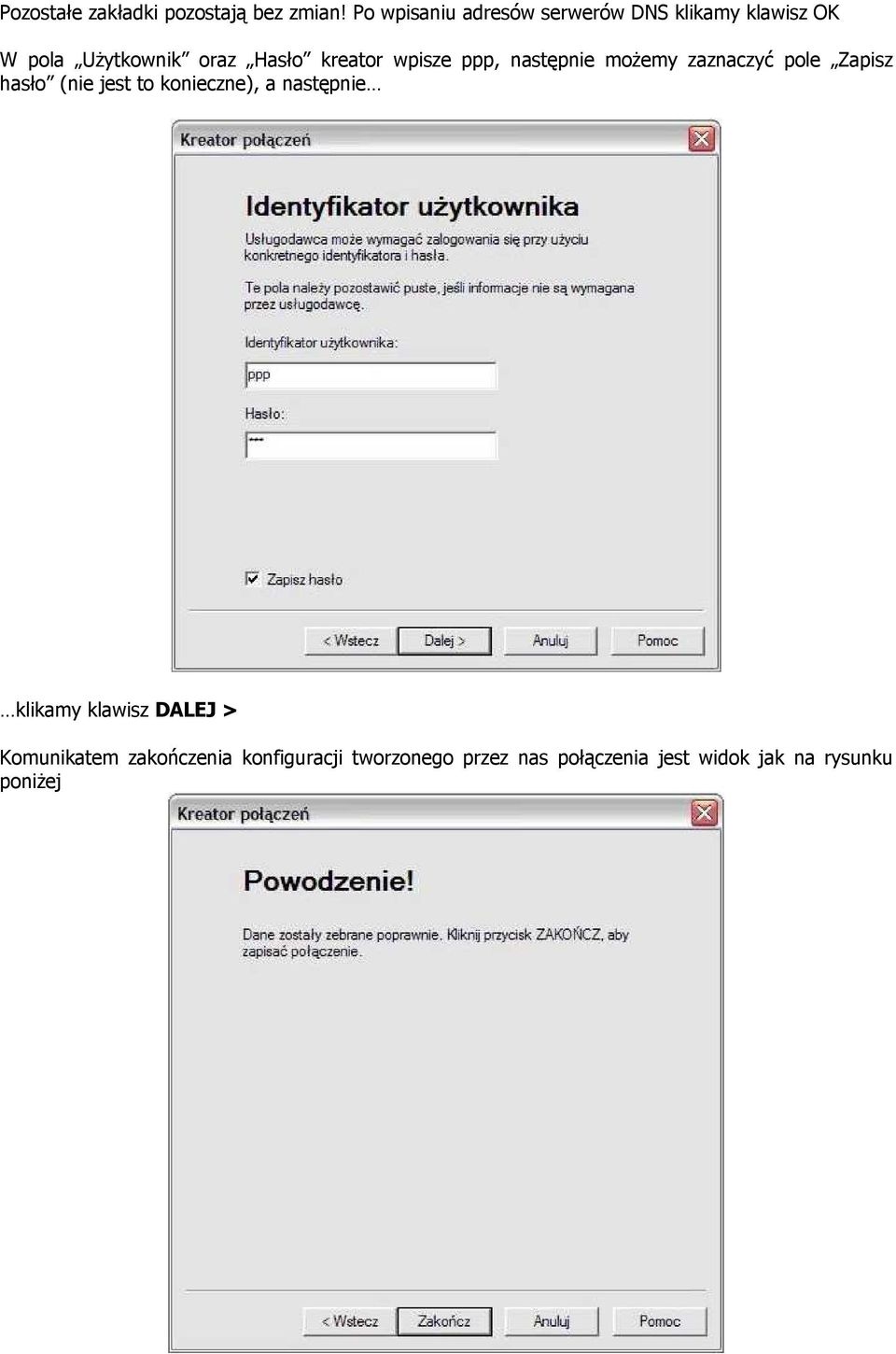

14 Pozostałe zakładki pozostają bez zmian! Po wpisaniu adresów serwerów DNS klikamy klawisz OK W pola Użytkownik oraz Hasło kreator wpisze ppp, następnie możemy zaznaczyć pole Zapisz hasło (nie jest to konieczne), a następnie klikamy klawisz DALEJ > Komunikatem zakończenia konfiguracji tworzonego przez nas połączenia jest widok jak na rysunku poniżej

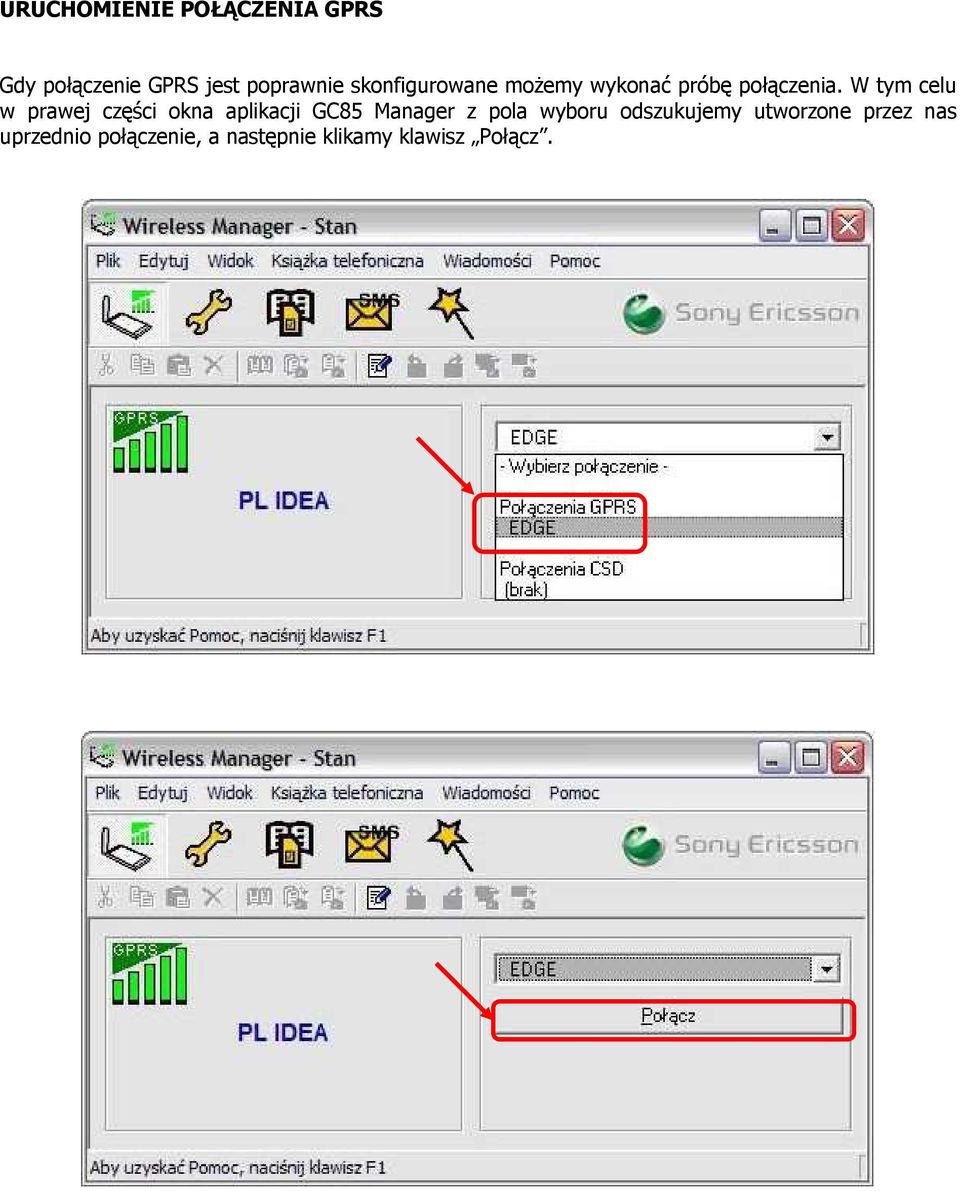

15 URUCHOMIENIE POŁĄCZENIA GPRS Gdy połączenie GPRS jest poprawnie skonfigurowane możemy wykonać próbę połączenia. W tym celu w prawej części okna aplikacji GC85 Manager z pola wyboru odszukujemy utworzone przez nas uprzednio połączenie, a następnie klikamy klawisz Połącz.

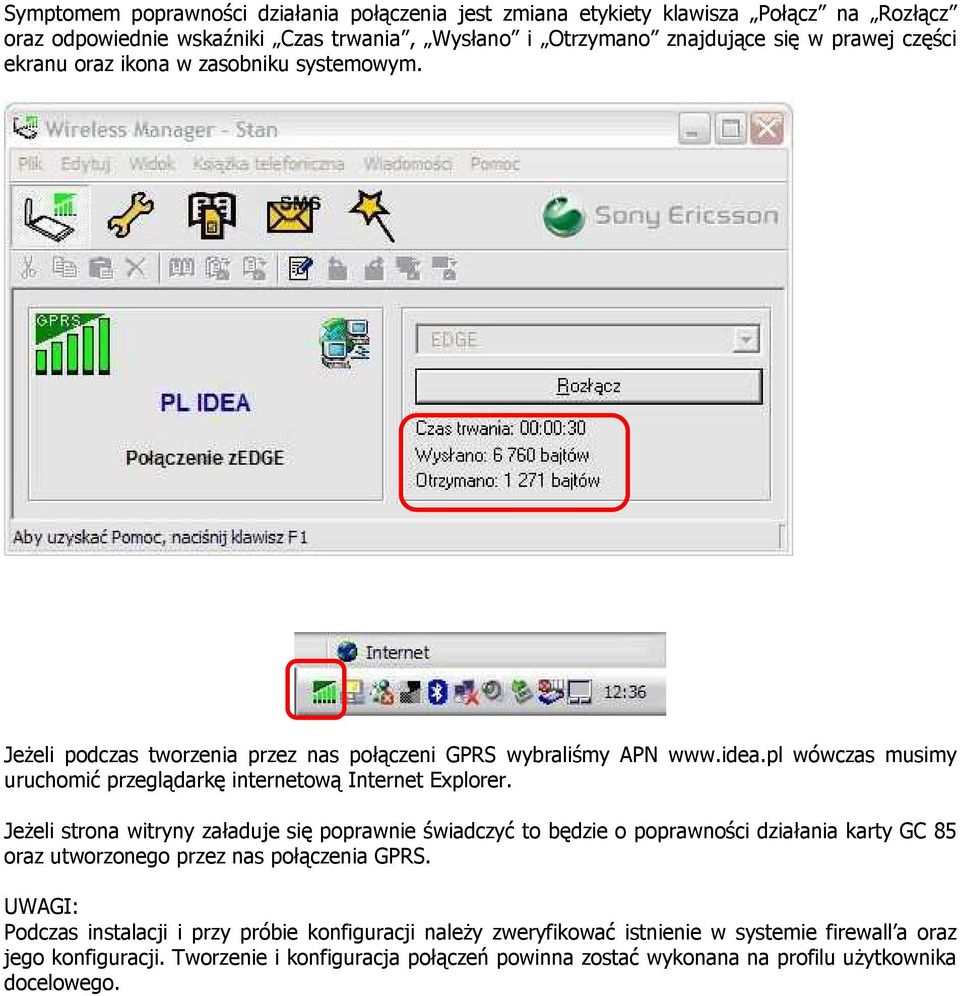

16 Symptomem poprawności działania połączenia jest zmiana etykiety klawisza Połącz na Rozłącz oraz odpowiednie wskaźniki Czas trwania, Wysłano i Otrzymano znajdujące się w prawej części ekranu oraz ikona w zasobniku systemowym. Jeżeli podczas tworzenia przez nas połączeni GPRS wybraliśmy APN wówczas musimy uruchomić przeglądarkę internetową Internet Explorer. Jeżeli strona witryny załaduje się poprawnie świadczyć to będzie o poprawności działania karty GC 85 oraz utworzonego przez nas połączenia GPRS. UWAGI: Podczas instalacji i przy próbie konfiguracji należy zweryfikować istnienie w systemie firewall a oraz jego konfiguracji. Tworzenie i konfiguracja połączeń powinna zostać wykonana na profilu użytkownika docelowego.
