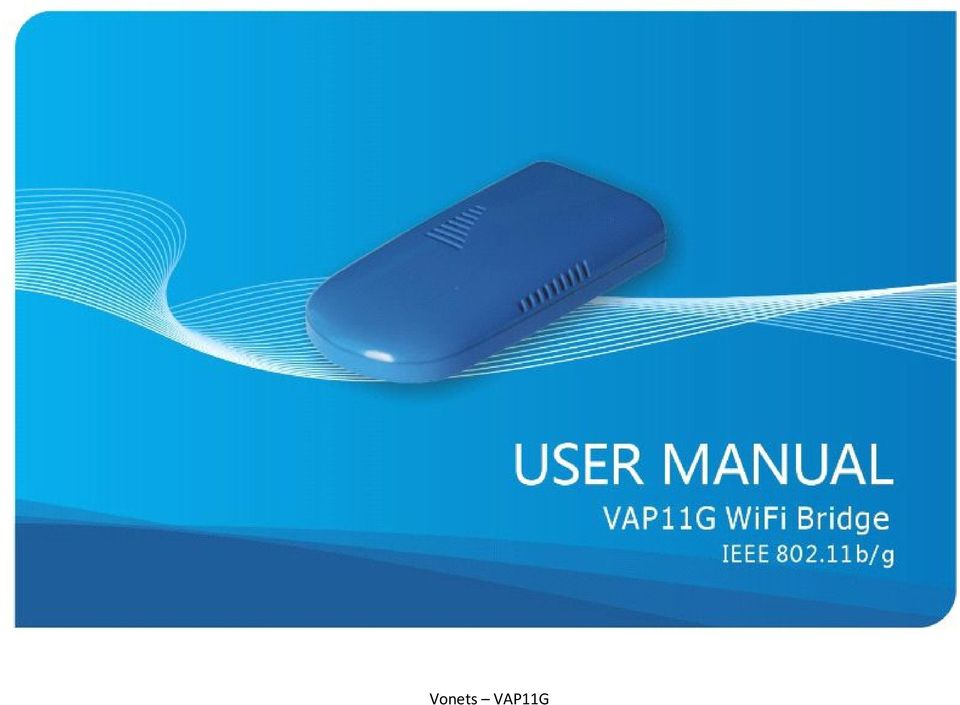

1. Wprowadzenie. Vonets VAP11G

Wielkość: px

Rozpocząć pokaz od strony:

Download "1. Wprowadzenie. Vonets VAP11G"

Marta Daria Stefaniak
9 lat temu
Przeglądów:

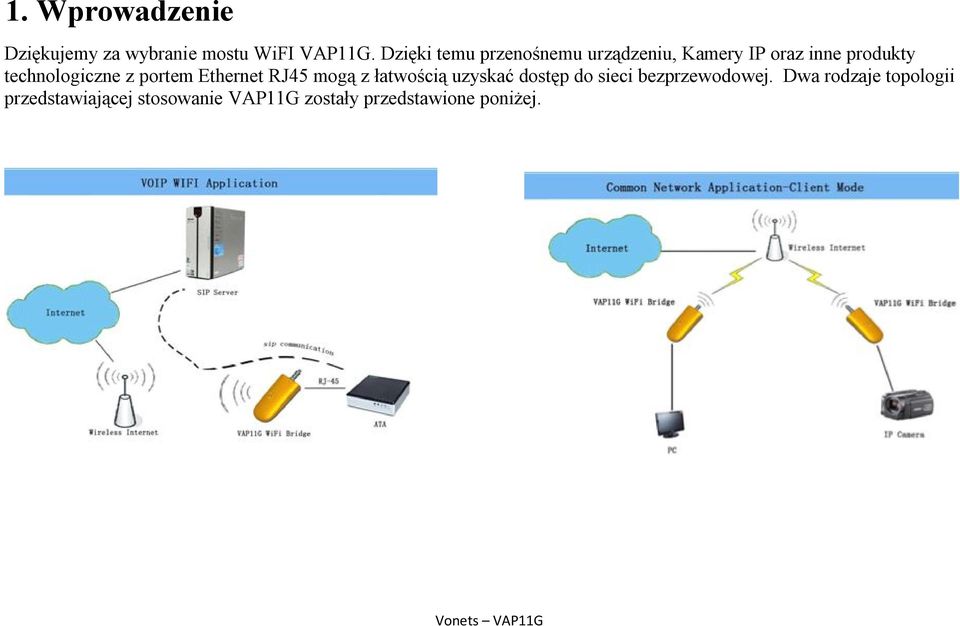

2 1. Wprowadzenie Dziękujemy za wybranie mostu WiFI VAP11G. Dzięki temu przenośnemu urządzeniu, Kamery IP oraz inne produkty technologiczne z portem Ethernet RJ45 mogą z łatwością uzyskać dostęp do sieci bezprzewodowej. Dwa rodzaje topologii przedstawiającej stosowanie VAP11G zostały przedstawione poniżej.

technologiczne z portem Ethernet RJ45 mogą z łatwością uzyskać dostęp do

3 VAP11G zapewnia użytkownikom kombinacje połączenia Ethernetowego oraz podłączenia zasilania, VAP11G używa oryginalnej obsługi Kamery IP orz innych produktów technologicznych, o gnieździe zasilania typu jack, DC 2.0 (5-15V, 1,5W). Jeden zasilacz może być stosowany do VAP11G oraz adaptera Kamery IP. Prosimy o używanie zasilacza o przedstawionej poniżej polaryzacji. Zasilacz o innej polaryzacji może uszkodzić VAP11G oraz urządzenie dla których właściwy jest ten typ zasilania. Sprzedawca NIE będzie odpowiedzialny za straty spowodowane używaniem nieprawidłowego zasilania. (Zarówno jack zasilania oraz port jack są zgodne z przedstawioną polaryzacją. Prawidłowa Polaryzacja Zasilacza

Prosimy o używanie zasilacza o przedstawionej poniżej polaryzacji.

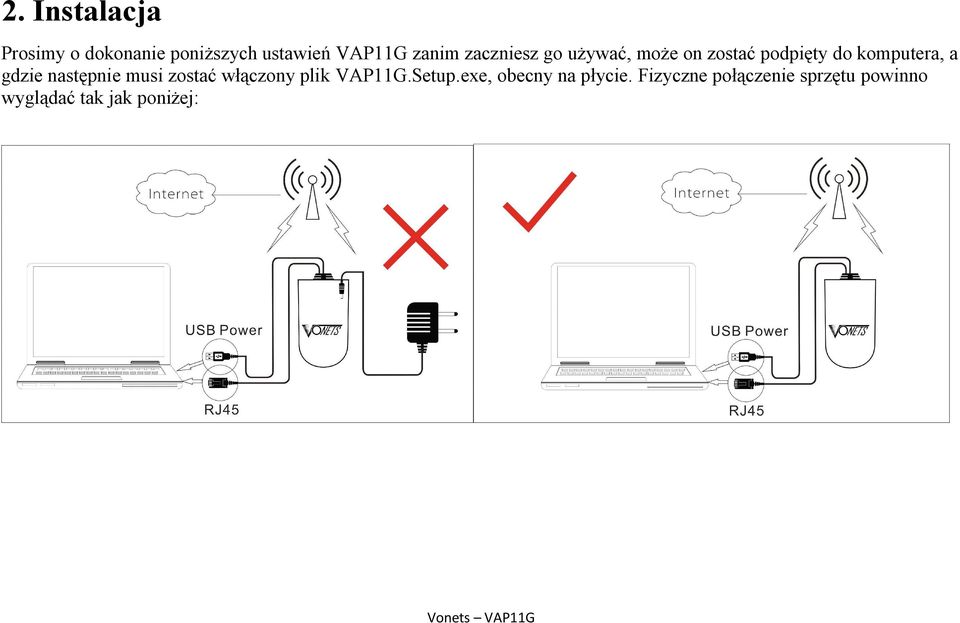

4 2. Instalacja Prosimy o dokonanie poniższych ustawień VAP11G zanim zaczniesz go używać, może on zostać podpięty do komputera, a gdzie następnie musi zostać włączony plik VAP11G.Setup.exe, obecny na płycie. Fizyczne połączenie sprzętu powinno wyglądać tak jak poniżej:

następnie musi zostać włączony plik VAP11G.Setup.

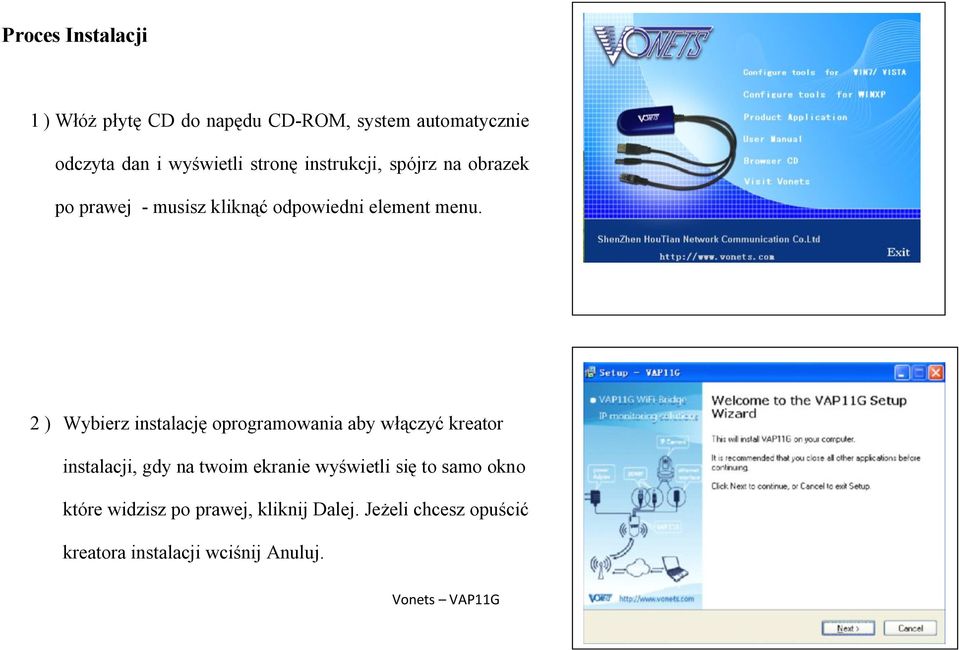

5 Proces Instalacji 1)Włóż płytę CD do napędu CD-ROM, system automatycznie odczyta dan i wyświetli stronę instrukcji, spójrz na obrazek po prawej - musisz kliknąć odpowiedni element menu. 2) Wybierz instalację oprogramowania aby włączyć kreator instalacji, gdy na twoim ekranie wyświetli się to samo okno które widzisz po prawej, kliknij Dalej. Jeżeli chcesz opuścić kreatora instalacji wciśnij Anuluj.

2) Wybierz instalację oprogramowania aby włączyć kreator instalacji, gdy na twoim ekranie wyświetli

6 3) Jeżeli wyświetlił się obraz po prawej, kliknij Tak, w celu przeprowadzania instalacji programu WINPCAP 4) Kliknij dalej, żadne inne dodatkowe ustawienia nie są konieczne aż do wciśnięcia przycisku Zakończ

7 5) Po zakończeniu instalacji, kliknij podwójnie na znajdującą się na pulpicie ikonę:. Na obrazku po prawej, widać wyszukiwanie adresu MAC produktu. 6) Obrazek po prawej pokazuje ukończenie procesu wyszukiwania adresu MAC, kliknij przycisk Dalej.

Na obrazku po prawej, widać wyszukiwanie adresu MAC produktu.

8 7) Obrazek po prawej pokazuje że produkt wyszukał sieć WiFi, wybierz prawidłową siec WiFi. WPA WPA automatycznie wykorzystuje TKIP z dynamicznym szyfrowaniem kluczy. Wprowadź hasło na wyświetlanym ekranie. Szyfrowanie TKIP jest automatycznie wybrane jako metoda szyfrowania. Wciśnij przycisk Dalej aby kontynuować, lub wciśnij przycisk Wstecz aby powrócić do poprzedniego ekranu. WPA2 WPA2 automatycznie żywa AES z dynamicznym szyfrowaniem kluczy (AES to silniejsza metoda szyfrowania niż TKIP) Szyfrowanie AES jest automatycznie wybrane jako metoda szyfrowania

Szyfrowanie TKIP jest automatycznie wybrane jako metoda szyfrowania.

9 Wciśnij przycisk Dalej aby kontynuować, lub wciśnij przycisk Wstecz aby powrócić do poprzedniego ekranu. WEP (128-Bit) lub WEP (64-Bit) Wpisz hasło w polu Hasło a następnie kliknij przycisk Dalej, jeżeli chcesz ręcznie wprowadzić klucz WEP, pozostał pole Hasło puste i wciśnij przycisk Dalej. Klucze wyświetlonych zostanie od 1 do 4 pustych pól, w zależności od poziomu szyfrowana jaki wybrałeś. Klucz WEP jaki wprowadzisz musi być zgodny z kluczem WEP twojej sieci. Dla 64- biotwego szyfrowania należy wprowadzić 10 znaków szesnastkowych. Dla klucza WEP 128 bitowego, należy wprowadzić dokładnie 26 znaków szesnastkowych. Dopuszczalnymi znakami szesnastkowymi są znaki od 0 do 9 oraz od A do F. Indeks klucza Domyślnym kluczem transmisji jest 1. Jeżeli punkt dostęp twojej sieci lub router bezprzewodowy używa klucza transmisji o numerze 2,4 lub 4, wybierz odpowiedni numer z Indeksu kluczy wyposażonego w funkcje przeciągnij - upuść. Wciśnij przycisk Dalej aby kontynuować, lub wciśnij przycisk Wstecz aby powrócić do poprzedniego ekranu 8) Pojawią się Nowe Ustawienia. Wciśnij Dalej aby je zapisać.

Klucze 1-4 - wyświetlonych zostanie od 1 do 4 pustych pól, w zależności od poziomu szyfrowana jaki wybrałeś. Klucz WEP jaki wprowadzisz musi być zgodny z kluczem WEP twojej sieci.

10 9) VAP11G podejmie próbę połączenia się z siecią bezprzewodową z wykorzystaniem nowych ustawień. Upewnij się że dioda LED Mostu sieci bezprzewodowej świeci nieprzerwanie lub mruga. To wskazuje że most został połączony z siecią bezprzewodową. Jeżeli próba się powiedziecie, przejść do ekranu 12. Jeżeli próba się nie powiedzie, pojawi się okienko, które zaproponuje dwie opcje. Kliknij przycisk Tak, aby zapisać nowe ustawienia i kontynuować lub kliknąć przycisk Nie aby wrócić do ekranu WyboruSieciBezprzewodowej i zmienić ustawienia. 10) Obrazek po prawej pokazuje produkt w czasie uzyskiwania bramy sieciowej routera.

Jeżeli próba się powiedziecie, przejść do ekranu 12. Jeżeli próba się nie powiedzie, pojawi się okienko, które zaproponuje dwie opcje.

11 11) Obrazek po prawej pokazuje produkt, który z powodzeniem uzyskał bramę sieciową routera z wykorzystaniem wprowadzonych ustawień. Kliknij komunikat o powodzeniu, jaki został wyświetlony, a następnie kliknij Wyjście, aby zakończyć kreatora instalacji. Aby upewnić się że VAP11G działa odpowiednio, zakończ wszystkie inne połączenia z komputerem (jedyne połączenie jakie musisz zachować, to połączenie pomiędzy komputerem a VAP11G). Jeżeli odpowiednio zainstalujesz VAP11G, komputer uzyska dostęp do Internetu. Dystrybutor: Satnet, Armii Krajowej 15, Nowa Ruda, tel. 74/

Aby upewnić się że VAP11G działa odpowiednio, zakończ wszystkie inne połączenia z komputerem (jedyne połączenie jakie musisz zachować, to
