Zawartość opakowania Opakowanie karty DWL-AG660 powinno zawierać następujące pozycje:

Wielkość: px

Rozpocząć pokaz od strony:

Download "Zawartość opakowania Opakowanie karty DWL-AG660 powinno zawierać następujące pozycje:"

Alina Szulc
7 lat temu
Przeglądów:

Procesor 500 MHz lub szybszy oraz przynajmniej 128 MB pamięci Poprawnie zainstalowany w komputerze i działający kontroler Cardbus Punkt dostępowy 802.11a, 802.11b lub 802.

1 Urządzenie działa z systemami operacyjnymi Windows XP, Windows 2000, Windows ME, Windows 98SE. DWL-AG660 AirPremier Dwuzakresowa karta Cardbus sieci bezprzewodowej Przed rozpoczęciem Do korzystania z karty niezbędne są następujące elementy: Komputer przenośny z wolnym slotem 32-bitowym Cardbus Procesor 500 MHz lub szybszy oraz przynajmniej 128 MB pamięci Poprawnie zainstalowany w komputerze i działający kontroler Cardbus Punkt dostępowy a, b lub g (do pracy w trybie Infrastructure) albo inna karta sieci bezprzewodowej a, b lub g (do pracy w trybie Ad-Hoc, czyli równorzędnym) Zawartość opakowania Opakowanie karty DWL-AG660 powinno zawierać następujące pozycje: Karta sieci bezprzewodowej AirPremier TM Dualband Wireless Cardbus Adapter Dysk CD (ze sterownikami i podręcznikiem użytkownika) Jeżeli którejkolwiek z tych pozycji brakuje, należy skontaktować się ze sprzedawcą. Włóż dysk CD do napędu CD-ROM komputera. Włącz komputer i włóż do napędu CD- ROM dysk CD ze sterownikami karty D- Link AirPremier DWL-AG660. Podane dalej instrukcje instalacji dotyczą systemu operacyjnego Windows XP. W innych wersjach systemu Windows wygląd ekranu jest podobny. 1 Nie należy podłączać karty DWL-AG660 do komputera przed zainstalowaniem sterowników z dysku D-Link! 2005 D-Link Systems Inc. Wszelkie prawa zastrzeżone. Znaki towarowe lub zastrzeżone znaki towarowe są własnością odpowiednich podmiotów. Oprogramowanie i dane techniczne mogą ulec zmianie bez powiadomienia.

Kontynuacja... Wyświetli się ekran instalacyjny.

$CD nie zadziała, wpisz D:\Driver\setup. exe.$ $wpisz D:\driver\setup.exe.$ Litera D oznacza napęd CD-ROM.

2 Kontynuacja... Wyświetli się ekran instalacyjny. Kliknij Install Driver (Instaluj sterowniki). Jeżeli funkcja automatycznego uruchamiania dysku CD nie zadziała, wpisz D:\Driver\setup. exe. Jeżeli zadziała, przejdź do następnego ekranu. wpisz D:\driver\setup.exe. Litera D oznacza napęd CD-ROM. Napęd CD-ROM może być oznaczony inną literą. Kliknij OK Kliknij Next (Dalej). Kliknij Next (Dalej). 2

3 Kontynuacja... Kliknij Next (Dalej). Kliknij Next (Dalej). Kliknij Finish(Zakończ) Wyłącz komputer 3

Wskaźniki LED Link/Activity (Połączenie/Aktywność) Kiedy komputer jest włączony, świeci wskazując, że karta DWL-AG660 jest

4 Instalacja karty DWL-AG660 w komputerze A. Upewnij się, że komputer jest wyłączony. B. Znajdź w komputerze gniazdo Cardbus. C. Delikatnie włóż kartę DWL-AG660 w gniazdo Cardbus laptopa (patrz rysunek). Wskaźniki LED Link/Activity (Połączenie/Aktywność) Kiedy komputer jest włączony, świeci wskazując, że karta DWL-AG660 jest prawidłowo zainstalowana, a podczas przesyłania danych miga. Złącze 32-bitowe Złącze pasujące do gniazda Cardbus w laptopie Antena Umożliwia bezprzewodową łączność z sieciami a/b/g. 4

Zrestartuj komputer Po ponownym uruchomieniu komputera może

XP). Wybierz Zainstaluj oprogramowanie automatycznie (zalecane)

Użytkownicy systemów Windows XP/2000 mogą zobaczyć taki ekran

5 Zrestartuj komputer Po ponownym uruchomieniu komputera może wyświetlić się ekran kreatora Znaleziono nowy sprzęt (Windows XP). Wybierz Zainstaluj oprogramowanie automatycznie (zalecane) Kliknij Next (Dalej). Użytkownicy systemów Windows XP/2000 mogą zobaczyć taki ekran podczas instalacji. Kliknij Continue Anyway (Kontynuuj mimo to) Kliknij Finish (Zakończ), aby zakończyć instalację. 5

Continued... W systemie Windows 2000 w trakcie instalacji może wyświetlić się ekran Digital Signature Not Found (Nie znaleziono podpisu cyfrowego).

6 Continued... W systemie Windows 2000 w trakcie instalacji może wyświetlić się ekran Digital Signature Not Found (Nie znaleziono podpisu cyfrowego). Kliknij Yes (Tak), aby kontynuować instalację Oprogramowanie firmowe firmy D-Link przechodzi obecnie testy uprawniające do używania logo Windows. Oczekujemy na przyznanie certyfikatu firmy Microsoft. Instalacja została zakończona! Przy kontynuacji w systemie Windows XP, 2000, Me lub 98SE, automatycznie uruchomi się program konfiguracyjny karty D-Link AirPremier TM DWL-AG660 i w zasobniku systemowym w prawym dolnym rogu ekranu pojawi się jego ikona. Jeżeli ta ikona jest koloru ZIELONEGO, znaczy to, że instalacja karty DWL-AG660 powiodła się, a komputer jest połączony z siecią bezprzewodową i jest gotowy do komunikowania się. Jeżeli ikona w zasobniku systemowym nie wyświetli się, kliknij podwójnie ikonę skrótu na pulpicie. Aby uruchomić program konfiguracyjny, kliknij podwójnie jego ikonę. 6

Aby używać bezkonfiguracyjnych ustawień sieci bezprzewodowej (Zero Configuration Wireless Settings), kliknij ikonę XP

7 Dodatek Aby w systemie Windows XP móc korzystać z programu konfiguracyjnego dla karty AirPremier TM, wykonaj następujące czynności. Aby używać bezkonfiguracyjnych ustawień sieci bezprzewodowej (Zero Configuration Wireless Settings), kliknij ikonę XP Networking (Sieć). Kliknij Advanced (Zaawansowane) Kliknij Wireless Networks Usuń zaznaczenie opcji Use Windows to configure my wireless network settings (Użyj systemu Windows do skonfigurowania ustawień sieci bezprzewodowej). Kliknij OK 7

8 Dodatek (kontynuacja) Używanie programu konfiguracyjnego A. Status: Wyświetla adres MAC punktu dostępowego połączonego z kartą DWL-AG660. B. SSID: Identyfikator zestawu usług, czyli nazwa przypisana danej sieci bezprzewodowej. Ustawienie fabryczne SSID to default (domyślne). C. Frequency (Częstotliwość): Wyświetla częstotliwość aktualnie wykorzystywaną przez kartę. D. Wireless Mode (Tryb pracy bezprzewodowej): Ustawienie fabryczne to tryb Infrastructure. Do połączeń równorzędnych używany jest tryb Ad- Hoc. A B C D E F G H I J E. Encryption (Szyfrowanie): Wyświetla aktualny status szyfrowania połączenia bezprzewodowego. H. Channel (Kanał): Numer kanału transmisyjnego. Ustawienie domyślne to 6. Wyboru kanału dokonuje automatycznie karta DWL-AG660. F. Connection Info (Informacje o połączeniu): Wyświetla informacje o połączeniu lub uwierzytelnieniu I. Signal Strength (Moc sygnału): Określa jakość połączenia bezprzewodowego karty DWL-AG660 z punktem dostępowym. Moc sygnału dotyczy sygnału radiowego między punktem dostępowym a kartą DWL-AG660. Wartość procentową odzwierciedla wykres paskowy. G. TxRate(Szybkość transmisji danych): Ustawienie domyślne to Auto, co oznacza, że karta DWL-G650 automatycznie określa szybkość transmisji w zależności od odległości od punktu dostępowego. J. Packet Count (Licznik pakietów): Wyświetla w postaci graficznej statystykę danych wysłanych i odebranych. 8

9 K. SSID: Identyfikator zestawu usług, czyli nazwa przypisana danej sieci bezprzewodowej. Ustawienie fabryczne SSID to default (domyślne). Tutaj należy wprowadzić SSID rutera bezprzewodowego lub punktu dostępowego. L.Wireless Mode (Tryb pracy bezprzewodowej): Ustawienie fabryczne to tryb Infrastructure. Do połączeń równorzędnych używany jest tryb Ad- Hoc. M. Authentication (Uwierzytelnianie): Można określić tryb uwierzytelniania w sieci bezprzewodowej. Domyślne ustawienie to Open Authentication (Uwierzytelnianie otwarte). K L M N O P N. Data Encryption (Szyfrowanie danych): Szyfrowanie danych jest domyślnie wyłączone. Przy włączonym szyfrowaniu, karta obsługuje protokół WEP. O. Key Length (Długość klucza): Przy włączonym szyfrowaniu można określić poziom szyfrowania oraz format klucza. Należy wybrać odpowiedni indeks klucza: 1-4 i wprowadzić cyfry ASCII lub heksadecymalne w odpowiednim polu. P. IEEE 802.1X:Przy włączonym szyfrowaniu można określić poziom szyfrowania oraz format klucza. Należy wybrać odpowiedni indeks klucza: 1-4 i wprowadzić cyfry ASCII lub heksadecymalne w odpowiednim polu. 9

Konfigurowanie adresu IP Aby połączenie z siecią było możliwe, ustawienia sieciowe dla karty DWL-AG660 muszą być prawidłowo skonfigurowane W systemie Windows

DWL-AG660. Kliknij Protokół internetowy (TCP/IP). Kliknij Właściwości.

Wybierz Uzyskaj adres IP automatycznie (jeśli ruter lub punkt dostępowy pracuje jako serwer DHCP). Wybierz Uzyskaj adres serwera DNS automatycznie.

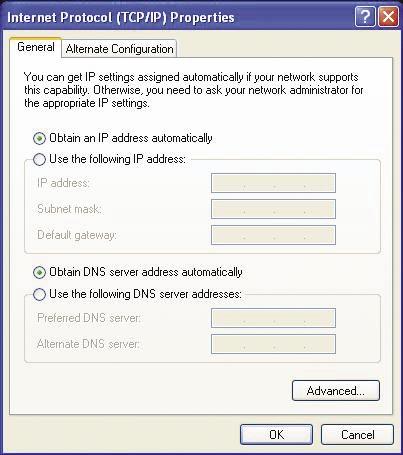

10 Konfigurowanie adresu IP Aby połączenie z siecią było możliwe, ustawienia sieciowe dla karty DWL-AG660 muszą być prawidłowo skonfigurowane W systemie Windows XP Naciśnij Start > kliknij prawym przyciskiem myszy Moje miejsca sieciowe > wybierz Właściwości > kliknij dwukrotnie Połączenie sieciowe związane z kartą DWL-AG660. Kliknij Protokół internetowy (TCP/IP). Kliknij Właściwości. Przypisanie dynamicznego adresu IP W sieciach lokalnych, w których pracuje serwer DHCP (np. ruter). Wybierz Uzyskaj adres IP automatycznie (jeśli ruter lub punkt dostępowy pracuje jako serwer DHCP). Wybierz Uzyskaj adres serwera DNS automatycznie. Kliknij OK Przypisanie statycznego adresu IP W sieciach lokalnych, w których nie pracuje serwer DHCP. Wybierz Użyj następującego adresu IP. Adres IP: Maska podsieci: Przypisywany adres IP musi należeć do tego samego zakresu, co adres rutera bezprzewodowego lub punktu dostępowego Kliknij OK 10

W systemie Windows 2000: Naciśnij Start > Ustawienia > Połączenia sieciowe i telefoniczne > kliknij dwukrotnie Połączenie lokalne

Przypisanie dynamicznego adresu IP W sieciach lokalnych, w których pracuje serwer DHCP (np.

Wybierz Uzyskaj adres serwera DNS automatycznie.

11 W systemie Windows 2000: Naciśnij Start > Ustawienia > Połączenia sieciowe i telefoniczne > kliknij dwukrotnie Połączenie lokalne związane z kartą DWL-AG660 > wybierz Właściwości. Kliknij Protokół internetowy (TCP/IP). Kliknij Właściwości. Przypisanie dynamicznego adresu IP W sieciach lokalnych, w których pracuje serwer DHCP (np. ruter) Wybierz Uzyskaj adres IP automatycznie (jeśli ruter lub punkt dostępowy pracuje jako serwer DHCP). Wybierz Uzyskaj adres serwera DNS automatycznie. Kliknij OK Przypisanie statycznego adresu IP W sieciach lokalnych, w których nie pracuje serwer DHCP. Wybierz Użyj następującego adresu IP. Adres IP: Maska podsieci: Przypisywany adres IP musi należeć do tego samego zakresu, co adres rutera bezprzewodowego lub punktu dostępowego Kliknij OK 11

12 Pomoc techniczna Najnowsze wersje oprogramowania i dokumentacji użytkownika można znaleźć w serwisie internetowym firmy D-Link. D-Link zapewnia bezpłatną pomoc techniczną klientom w Polsce w okresie gwarancyjnym produktu. Klienci z Polski mogą się kontaktować z działem pomocy technicznej firmy D-Link za pośrednictwem Internetu lub telefonicznie. Telefoniczna pomoc techniczna firmy D-Link: +49 (1805)-2787 Pomoc techniczna firmy D-Link świadczona przez Internet: URL: pomoc_techniczna@dlink.de 12
