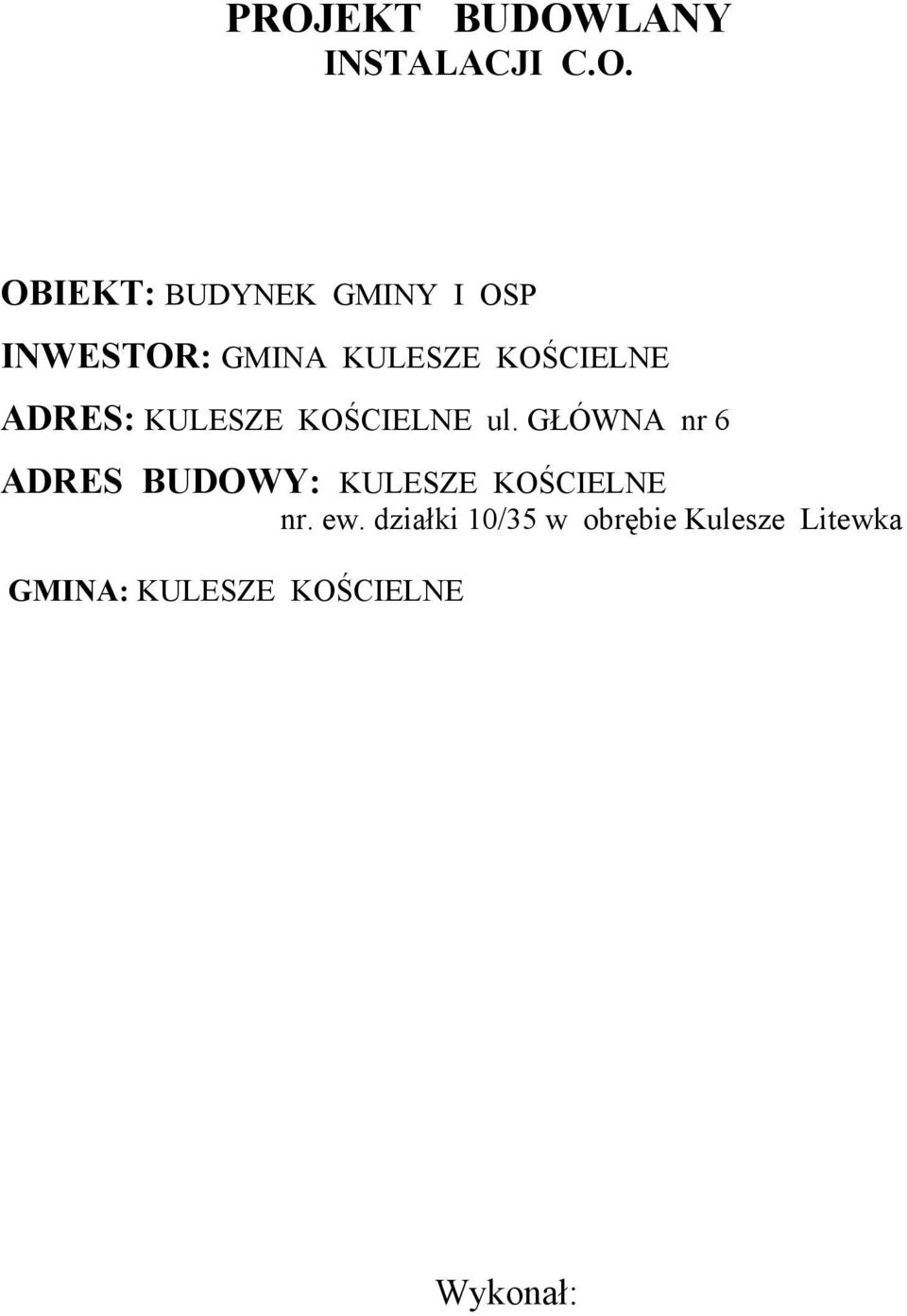

1 PROJEKT BUDOWLANY INSTALACJI C.O. OBIEKT: BUDYNEK GMINY I OSP INWESTOR: GMINA KULESZE KOŚCIELNE ADRES: KULESZE KOŚCIELNE ul. GŁÓWNA nr 6 ADRES BUDOWY: KULESZE KOŚCIELNE nr. ew. działki 10/35 w obrębie Kulesze Litewka GMINA: KULESZE KOŚCIELNE Wykonał:

GŁÓWNA nr 6 ADRES BUDOWY: KULESZE KOŚCIELNE nr. ew.

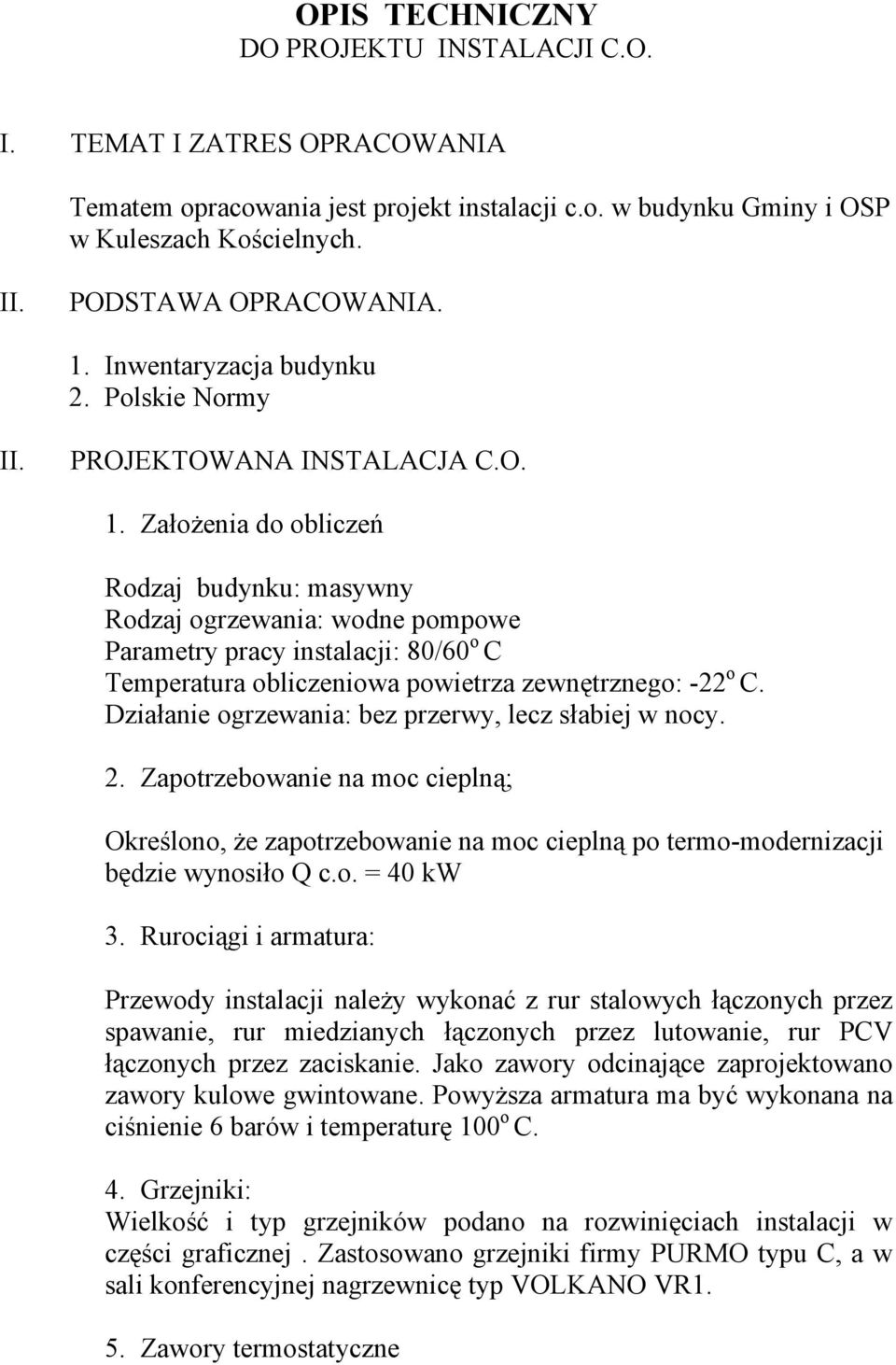

2 OPIS TECHNICZNY DO PROJEKTU INSTALACJI C.O. I. TEMAT I ZATRES OPRACOWANIA Tematem opracowania jest projekt instalacji c.o. w budynku Gminy i OSP w Kuleszach Kościelnych. II. PODSTAWA OPRACOWANIA. 1. Inwentaryzacja budynku 2. Polskie Normy II. PROJEKTOWANA INSTALACJA C.O. 1. ZałoŜenia do obliczeń Rodzaj budynku: masywny Rodzaj ogrzewania: wodne pompowe Parametry pracy instalacji: 80/60 o C Temperatura obliczeniowa powietrza zewnętrznego: -22 o C. Działanie ogrzewania: bez przerwy, lecz słabiej w nocy. 2. Zapotrzebowanie na moc cieplną; Określono, Ŝe zapotrzebowanie na moc cieplną po termo-modernizacji będzie wynosiło Q c.o. = 40 kw 3. Rurociągi i armatura: Przewody instalacji naleŝy wykonać z rur stalowych łączonych przez spawanie, rur miedzianych łączonych przez lutowanie, rur PCV łączonych przez zaciskanie. Jako zawory odcinające zaprojektowano zawory kulowe gwintowane. PowyŜsza armatura ma być wykonana na ciśnienie 6 barów i temperaturę 100 o C. 4. Grzejniki: Wielkość i typ grzejników podano na rozwinięciach instalacji w części graficznej. Zastosowano grzejniki firmy PURMO typu C, a w sali konferencyjnej nagrzewnicę typ VOLKANO VR1. 5. Zawory termostatyczne

ZałoŜenia do obliczeń Rodzaj budynku: masywny Rodzaj ogrzewania: wodne pompowe Parametry pracy instalacji: 80/60 o C Temperatura obliczeniowa powietrza zewnętrznego: -22 o C.

3 Przy grzejnikach naleŝy zamontować zawory regulacyjne firmy Danfoss a przy nagrzewnicach zawory kulowe odcinające. 6. Odpowietrzenie instalacji Do odpowietrzania instalacji zaprojektowano na pionach automatyczne zawory odpowietrzające φ 15 mm. 7. Próba i uruchomienie instalacji c.o. Po wypłukaniu instalacji c.o. naleŝy przeprowadzić próbę ciśnieniową zimną wodą o ciśnieniu 6 atm, a następnie wodą gorącą oraz wyregulować instalację poprzez ustawienie nastaw wstępnych dla zaworów termostatycznych. Jakość wody do uzupełniania instalacji c.o. powinna być zgodna z PN-93/C Ponadto naleŝy przestrzegać następujących zasad: - w czasie wykonywania próby szczelności zimną wodą, połączonej z płukaniem, wszystkie zawory przelotowe i zawory grzejnikowe termostatyczne muszą być całkowicie otwarte, a w miejsce głowic naleŝy załoŝyć kołpaki ochronne, - ze względu na wraŝliwość zaworów termostatycznych na zanieczyszczenia, instalacja powinna być starannie wypłukana, - przed rozpoczęciem rozruchu i próbnej eksploatacji wodą gorącą, naleŝy dokonać regulacji urządzeń. Korekty nastaw nie wymagają spuszczania wody. - Instalację naleŝy odpowietrzyć przed i po rozruchu na gorąco przy wyłączonych pompach obiegowych c.o. 8. Zabezpieczenie antykorozyjne i izolacja rurociągów. Po wykonaniu próby szczelności i sprawdzeniu wszystkich połączeń rurociągi naleŝy oczyścić z rdzy i pomalować farbą antykorozyjną a następnie izolować izolacją termiczną z pianki poliuretanowej typu Thermaflex FRZ o grubości 25 mm. UWAGA- montaŝ, próby i rozruch instalacji powinny być przeprowadzane zgodnie z wymogami Warunków Technicznych i Odbioru Robót Budowlano-MontaŜowych T.II Dopuszcza się zastosowanie urządzeń i armatury innych firm pod warunkiem, Ŝe ich parametry techniczne będą odpowiadały parametrom zaprojektowanych urządzeń.

Jakość wody do uzupełniania instalacji c.o. powinna być zgodna z PN-93/C-04607 Ponadto naleŝy przestrzegać następujących zasad: - w czasie wykonywania próby szczelności zimną wodą, połączonej z

4 L.P. ZESTAWIENIE ZAPROJEKTOWANYCH GRZEJNIKÓW Nr pomieszczeni a Funkcja pomieszczenia projektowana Powierz chnia uŝytkowa -m 2 Temp eratura Typ grzejnika PIWNICA Magazyn 25,60 18 C C x Kotłownia i skład opału 25, Klatka schodowa 16,80 18 C C x Hol 14,70 18 C C x Korytarz 10, Magazyn 16,20 18 C C x Magazyn 21,90 18 C C x Sanitarne 9,10 18 C C x400 Razem 140,40 PARTER GaraŜ O.S.P. 48,70 10 C C x GaraŜ z kanałem O.S.P. 103,20 10 C C x1400x Pokój 25,60 20 C C x1000x Pokój 25,30 20 C C x1000x Klatka schodowa 16,80 18 C C x Schody do garaŝu 5,30 18 C Korytarz 10,50 18 C Hol 14,70 18 C Pokój 16,20 20 C C x Pokój 16,90 20 C C x Korytarz 6,20 18 C WC 8,20 20 C C x800 Razem 297,60 PIĘTRO Sala 260,40 20 C C x1400x4 Nagrzewnica Klatka schodowa 16,80 18 C C x Hol 5,40 18 C Magazynek 5,30 18 C Kuchnia 18,50 18 C C x1400 Razem 306,40 Ogółem 744,40 Wykonał:

7. Magazyn 21,90 18 C C-22-600x1000 8. 8. Sanitarne 9,10 18 C C-22-600x400 Razem 140,40 PARTER 9. 9. GaraŜ O.S.P. 48,70 10 C C-22-600x1400 10. 10. GaraŜ z kanałem O.S.P. 103,20 10 C C-22-600x1400x3 11.
