2 2 OPIS TECHNICZNY do projektu instalacji centralnego ogrzewania i kotłowni gazowej dla Domu Dziecka w Strzyżowie. 1. Zakres opracowania. Przedmiotem opracowania jest: - instalacja centralnego ogrzewania o parametrach 60/50 0 C, - kotłownia gazowa dla potrzeb centralnego ogrzewania i ciepłej wody użytkowej. 2. Charakterystyka budynku Budynek objęty jest nadzorem konserwatora zabytków. Jest to obiekt dwukondygnacyjny (parter i pierwsze piętro), podpiwniczony w zbliżonym rzucie do prostokąta. Pełni funkcje domu mieszkalnego dla wychowanków i jednoczenie funkcje administracyjna dla personelu. Budynek jest wyposażony w instalacje: - wodną co starego typu z centralną siecią odpowietrzającą. - elektryczną - gazową - wentylacyjną - wodno-kanalizacyjną - kotłownię gazową starego typu Na parterze znajdują się pomieszczenia takie jak sypialnie, sala zabytkowa, kuchnia z zapleczem kuchennym i magazynowym, WC z umywalnią. Na pierwszym piętrze znajduje się pomieszczenia jak pokój dyrektorki, kancelaria, pokoje mieszkalne, WC, umywalnia z prysznicami. Budynek jest obiektem zabytkowym objętym nadzorem konserwatorskim. W piwnicy budynku zlokalizowana jest istniejąca kotłownia gazowa starego typu. Ponadto w piwnicy znajduje się archiwum, siłownia i pomieszczenia dla personelu wraz WC. Budynek posiada nieogrzewane poddasze. Parametry budynku: - piwnica > 275 m 2 - parter > 470 m 2 - I piętro > 480 m 2 Wysokość pomieszczeń: 2,5-3,2m Uwaga: Obiekt jest użytkowany przez cały rok bez żadnych przerw. 3. Rozwiązania projektowe

Charakterystyka budynku Budynek objęty jest nadzorem konserwatora zabytków. Jest to obiekt dwukondygnacyjny (parter i pierwsze piętro), podpiwniczony w zbliżonym rzucie do prostokąta.

3 3 Instalacja centralnego ogrzewania. W związku z uwarunkowaniami konserwatorskimi projektuje się instalację z rozdziałem górnym - poziomy prowadzone będą pod stropem I piętra. Jako przewody należy zastosować rury stalowe czarne łączone za pomocą połączeń gwintowanych, z zabezpieczeniem antykorozyjnym i izolacją. Przewody będą prowadzone po wierzchu ścian, po trasach obecnie istniejącej instalacji tak aby do minimum ograniczyć ingerencje w zabytkową substancję budowlaną obiektu. W uzgodnieniu z użytkownikiem ustano, że należy zastosować grzejniki wodne konwektorowe z zaworami termostatycznymi i z zaworami odcinającymi na powrocie. Parametry pracy instalacji co przyjęto równe 60/500C w uzgodnieniu z użytkownikiem. Kotłownia gazowa. Kotłownia będzie zlokalizowana w miejsce obecnie istniejącej kotłowni gazowej w piwnicy. Wyposażona będzie w gazowe kotły z zamkniętą komorą spalania i wyprowadzeniem przewodów powietrzno-spalinowych poprzez istniejący stary komin po kotłowni na paliwo stałe o wysokości H = 14 m i przekroju poprzecznym F = 40 x 53 cm. Przewiduje się osobny gazowy kocioł wodny niskotemperaturowy o mocy nominalnej równej 50 kw tylko dla zapewnienia mocy cieplnej dla instalacji centralnego ogrzewania i osobny gazowy kocioł wodny niskotemperaturowy o mocy nominalnej równej 50 kw tylko dla zapewnienia mocy cieplnej dla przygotowania ciepłej wody użytkowej, zasilający dwa zasobniki ciepła o pojemności 500 dm 3 każdy. Kotłownię należy wyposażyć w aktywny system bezpieczeństwa instalacji gazowej np. Gazex. Kocioł do co będzie wyposażony w regulator z regulacją pogodową. Sterowany będzie czujnikiem temperatury zewnętrznej, co pozwoli na utrzymywanie odpowiedniej temperatury na kotle w zależności od temperatury zewnętrznej. Kocioł ciepłej wody będzie wyposażony w regulator utrzymujący temperaturę na kotle na stały poziomie. W kotłowni należy uwzględnić możliwość podłączenia wewnętrznej pompy cieplnej z bezpośrednim odparowaniem. Do zasilania instalacji co przewiduje się zastosowanie pompy obiegowej elektronicznej z regulowanymi obrotami, utrzymującej stałe zadane ciśnienie dyspozycyjne o parametrach nominalnych.. Do zasilania zasobników cwu przewiduje się pompę trójbiegową o parametrach nominalnych.

Przewody będą prowadzone po wierzchu ścian, po trasach obecnie istniejącej instalacji tak aby do minimum ograniczyć ingerencje w zabytkową substancję budowlaną obiektu.

4 4 CENTRALNE OGRZEWANIE OBLICZENIA I. Obliczeniowe zapotrzebowanie ciepła wg wskaźników. 1.- Powierzchnia ogrzewana - parter > 470 m 2 - I piętro > 480 m 2 Razem = 950 m Kubatura ogrzewana H= 2,5 m V = 950 m 2 x 2,5 m = m Zapotrzebowanie ciepła dla co q=0,45 W/m 3 K - mała charakterystyka kubaturowa ΔT= 20 - (-20) = 40 K q x ΔT = 0,45 W/m 3 K x 40 K = 18 W/m 3 - duża charakterystyka kubaturowa Q= 18 W/m 3 x m 3 = W = 42,75 kw II. Obliczeniowe zapotrzebowanie ciepła wg zestawienia mocy cieplnej grzejników. -I PIETRO- Pokój pani dyrektor - 0,5 kw Kancelaria - 2x0,5 kw= 1 kw WC z umywalnia - 1kW Pokój narożny (zimny) - 2 kw Prysznice - 1,5 kw Korytarz - 0,3 kw Pokój - 1,5 kw Pokój - 0,3 kw Pokój - 0,5 kw Pokój - 2x 0,5 kw= 1 kw Pokój - 0,5 kw Pokój narożny duży - 1,5 kw Klatka schodowa - 0,3 kw Pokój - 0,3 kw Pokój - 0,5 kw Duży pokój narożny - 2x1kW = 2 kw Korytarz - 0,5 kw Duży pokój - 1 kw

- Zapotrzebowanie ciepła dla co q=0,45 W/m 3 K - mała charakterystyka kubaturowa ΔT= 20 - (-20) = 40 K q x ΔT = 0,45 W/m 3 K x 40 K = 18 W/m 3 - duża charakterystyka kubaturowa Q= 18 W/m 3 x 2.

5 5 Duży pokój - 1,5 kw Duży pokój - 1kW+0,5 kw = 1,5 kw Duży pokój - 1 kw+0,5 kw = 1,5 kw Razem I piętro: 21,2 kw Ilość grzejników: 26 szt. -PARTER- Świetlica zabytkowa - 2x1,5 kw = 3 kw Sypialnia narożna - 2x1,5 kw = 3 kw Sypialnia - 1 kw Umywalnia - 0,8kW Pomieszczenie - 0,5 kw (grzejnik montowany w górnej części pomieszczenia) Korytarz - 0,5 kw Korytarz przy głównym wejściu - 0,7 kw + 0,5 kw = 1,2 kw Pokój - 1 kw Pokój - 1 kw Kuchnia - 0,5 kw Magazyn - 0,2 kw Pomieszczenie narożne przy wejściu - 0,5 kw Korytarz - 0,3 kw Obieralnia - 0,3 kw Magazyn spożywczy - 0,2 kw Narożny magazyn artykułów - 2x0,5 kw = 1 kw Łazienka + WC - 0,75 kw Pokój - 1,5 kw Razem parter: 9,75 kw Ilość grzejników: 22 szt. -PIWNICA- Hydrofornia - 2x0,6 kw = 1,2 kw Siłownia - 1,2 kw Archiwum - 2x 0,8 +1 = 2,40 kw Magazyn - 0,5 kw WC - 0,5 kw Razem piwnica: 5,8 kw Ilość grzejników: 8 szt. Sumaryczne zestawienie mocy cieplnej; I piętro - 21,2 kw Parter - 9,75 kw Piwnica - 5,8 kw Suma: 37 kw

Korytarz - 0,5 kw Korytarz przy głównym wejściu - 0,7 kw + 0,5 kw = 1,2 kw Pokój - 1 kw Pokój - 1 kw Kuchnia - 0,5 kw Magazyn - 0,2 kw Pomieszczenie narożne przy wejściu - 0,5 kw Korytarz - 0,3 kw

6 6 Przyjmując rezerwę mocy cieplnej w wysokości 10% otrzymujemy zapotrzebowanie mocy cieplnej wg mocy cieplnej grzejników: Q = 1,1 x 37 kw = 41 kw Średnia wartość z obu metod liczenia wynosi 42,75+41/2 = 42 kw Obliczeniowa moc kotła dla centralnego ogrzewania wynosi: Qco = 42 kw/0,85 = 49 kw Przyjęto nominalną moc cieplną kotła równą 50 kw. W porozumieniu z użytkownikiem ustalono, że parametry instalacji co należy przyjąć równe 60/50 0 C. Dobór pompy obiegowej co: Vp = Q[kW] / 4,19 [kj/dm3k] x 10 [K] = 50 /4,19 x 10 = 1,19 dm 3 /s =4300 dm 3 /h H P = 4 mh 2 0 = 0,4 bar Pompa co: elektroniczna utrzymująca stałe zadane ciśnienie dyspozycyjne. Dobór przeponowego naczynia wzbiorczego: H statyczne = 10 m Wstępne ciśnienie poduszki gazowej = 10+3= 13 m Ciśnienie nastawy zaworu bezpieczeństwa = =28-33 mh 2 O > przyjęto 30 mh 2 O = 3 bar Ciśnienie napełnienia instalacji = 13+3=16 mh 2 O = 1,6 bar Pojemność instalacji = 1,2 m 3 x 1000 = 1200 dm 3 V e = 1200 dm 3 x 0, ,005 x 150 = 1200 x 0,03 = 36 dm 3 P min = 1,3 bar P max = 3-0,5 = 2,5 bar V u = 36 x (2,5+1)/(2,5-1,3) = 105 dm 3 Dobrano naczynie firmy Reflex typ NG140 (kolor czerwony) z rurą wzbiorczą dn 25 mm (1 ). Dobór zaworu bezpieczeństwa Dobrano zawór bezpieczeństwa ½ nr kat firmy SYR, ciśnienie początku otwarcia 3 bar. Centralna ciepła woda użytkowa. Zapotrzebowanie na cwu o temp C: - pralnice 40 dm 3 /h x 5 szt. = 200 dm 3 /h - kuchnia 20 [dm 3 /h x obiad] x 30 obiadów = 600 dm 3 /h - umywalki 14 szt. x 20 dm 3 /h, szt. = 280 dm 3 /h

W porozumieniu z użytkownikiem ustalono, że parametry instalacji co należy przyjąć równe 60/50 0 C.

7 7-5 natryski x 100 dm 3 /h, szt. = 500 dm 3 /h - 1 wanna x 160 dm 3 /h, szt. = 160 dm 3 /h Razem: dm 3 /h Ilość wody o temp C: dm 3 /h x 35 0 C / 60 0 C = dm 3 Pojemność zasobników ciepłej wody użytkowej: - współczynnik niejednoczesności przyjęto równy 0,75. V = 0,75 x dm 3 /0,8 = 952 dm 3 > przyjęto 2 zasobniki o pojemności 500 dm 3 każdy Czas podgrzewu cwu: przyjęto 1, 5 godziny Obliczeniowa moc cieplna kotła cwu wynosi: Q= 1000 [dm 3 ] x 4,2 [kj/kg K] x (60-5)[K] / 1,5 [h] x 3600 [s/h] x 0,85 = = kj /1,5 [h] x 3600 [s/h] x 0,85 = 50 kw Przyjęto nominalną moc cieplną kotła równą 50 kw. Dobór pojemności przepływowego przeponowego naczynia wzbiorczych dla pojedynczego zasobnika, celem przejęcia dodatkowej objętości ciepłej wody na skutek jej podgrzania przy braku rozbioru: V = 500 dm 3 x e x 0,7 (PVS+0,5)(PO+1,3) / (PO+1)(PVS-PO-0,8)= = 500 x 0,0224 x 0,7 (6+0,5)(3+1,3) / (3+1)(6-3-0,8) = 24,90 dm 3 Przyjęto przepływowe przeponowe naczynie wzbiorcze dla ciepłej wody użytkowej o pojemności znamionowej 25 dm 3 i temperaturze pracy nie wyższej niż 70 0 C. Ciśnienie wstępne poduszki gazowej wynosi 3 bary. Dobór reduktora ciśnienia na wodzie zimnej. Dobrano reduktor wody zimnej o ciśnieniu zredukowanym (za zaworem) równym 3,3 bara. Dobór pompy obiegowej cwu: Vp = Q[kW] / 4,19 [kj/dm3k] x 20 [K] = 50 /4,19 x 20 = 0,60 dm 3 /s =2150 dm 3 /h H P = 4 mh 2 O = 0,4 bar Dobrano pompę ze skokową regulacja obrotów o parametrach: - wydajność 0,60 dm 3 /s - wysokość podnoszenia 0,4 bar Dobór pompy cyrkulacyjnej cwu:

015 dm 3 /0,8 = 952 dm 3 > przyjęto 2 zasobniki o pojemności 500 dm 3 każdy Czas podgrzewu cwu: przyjęto 1, 5 godziny Obliczeniowa moc cieplna kotła cwu wynosi: Q= 1000 [dm 3 ] x 4,2 [kj/kg K] x

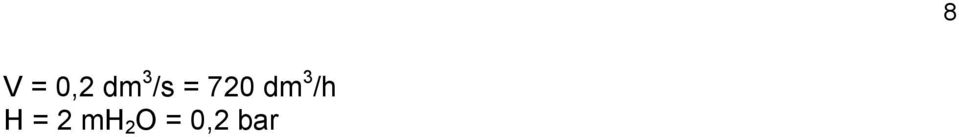

8 V = 0,2 dm 3 /s = 720 dm 3 /h H = 2 mh 2 O = 0,2 bar 8
