1 OPIS DO INSTALACJI SANITARNYCH 1. DANE OGÓLNE Inwestycja obejmuje przebudowę i remont budynku OSP w piotrowicach, dla prawidłowego funkcjonowania zaprojektowano wewnętrzne instalację C.O. oraz instalację wod-kan. 2. INSTALACJA KANALIZACYJNA WEWNĘTRZNA Ścieki sanitarne będą odprowadzane do istniejącej kanalizacji wewnętrznej, poprzez piony kanalizacyjne; umiejscowiony w pomieszczeniach łazienek oraz zawór napowietrzający w kuchni, z PCV o średnicy Ø160, a ponad ostatnim podłączeniem Ø110, służące, jako odpowietrzenie systemu, należy je wyprowadzić ponad dach i zakończyć rurą wywiewną. Odpływy z poszczególnych przyborów sanitarnych wykonać o średnicach: od umywalek, zlewozmywaków, pisuaru PP Ø 50, od wpustów podłogowych, PP Ø 50, od misek ustępowych PP Ø 110. Wyposażenie sanitarne (umywalki, zlewozmywaki, wc) uzgodnić z Inwestorem. Poziomy kanalizacyjne PCV Ø160 i Ø 110 prowadzić pod posadzką wg rys S2 3. INSTALACJA WODOCIĄGOWA Projektuje się wykonanie instalacji rurami PE-MLC; 32x3,0 25x2,5; 20x2,25; 16x2,0 (Uponor).Przewody wodociągowe prowadzić w ścianach i posadzkach w izolacji z pianki PE, podejścia pod przybory w ścianach. Trasy przewodów wg rysunku (rys S2). Na podejściach pod przybory sanitarne (umywalki, zlewy) zamontować kątowe zawory odcinające. Wszystkie podejścia wykonać o średnicy 16x2,0. Woda ciepła użytkowa przygotowywana będzie z wymiennika MEGA o pojemności 100l. Przyłącza wody do zasobnika współpracującego z kotłem na paliwo stałe o mocy 42 kw, powinny być wykonane w sposób umożliwiający łatwe odłączenie urządzenia bez konieczności opróżniania instalacji z wody. Po montażu instalacji wody wykonać próby na szczelność i ciśnienie zgodnie z wytycznym dla systemów z rur PE. Instalacje wykonaną z zastosowaniem przewodów metalowych, a Także metalową armaturę oraz urządzenia w instalacji wykonanej z materiałów nie przewodzących prądu elektrycznego należy objąć elektrycznymi połączeniami wyrównawczymi, zgodnie z wymaganiami normy PN-IEC :1999 W pomieszczeniu kotłowni instalację zakończyć zaworem głównym DN 25. Za zaworem zamontować zestaw wodomierzowy. Za wodomierzem w należy bezwzględnie zamontować zawór zwrotny antyskażeniowy typ EA Dn 25 co wynika z normy PN-EN 1717:2002

napowietrzający w kuchni, z PCV o średnicy Ø160, a ponad ostatnim podłączeniem Ø110, służące, jako odpowietrzenie systemu, należy je wyprowadzić ponad dach i zakończyć rurą wywiewną.

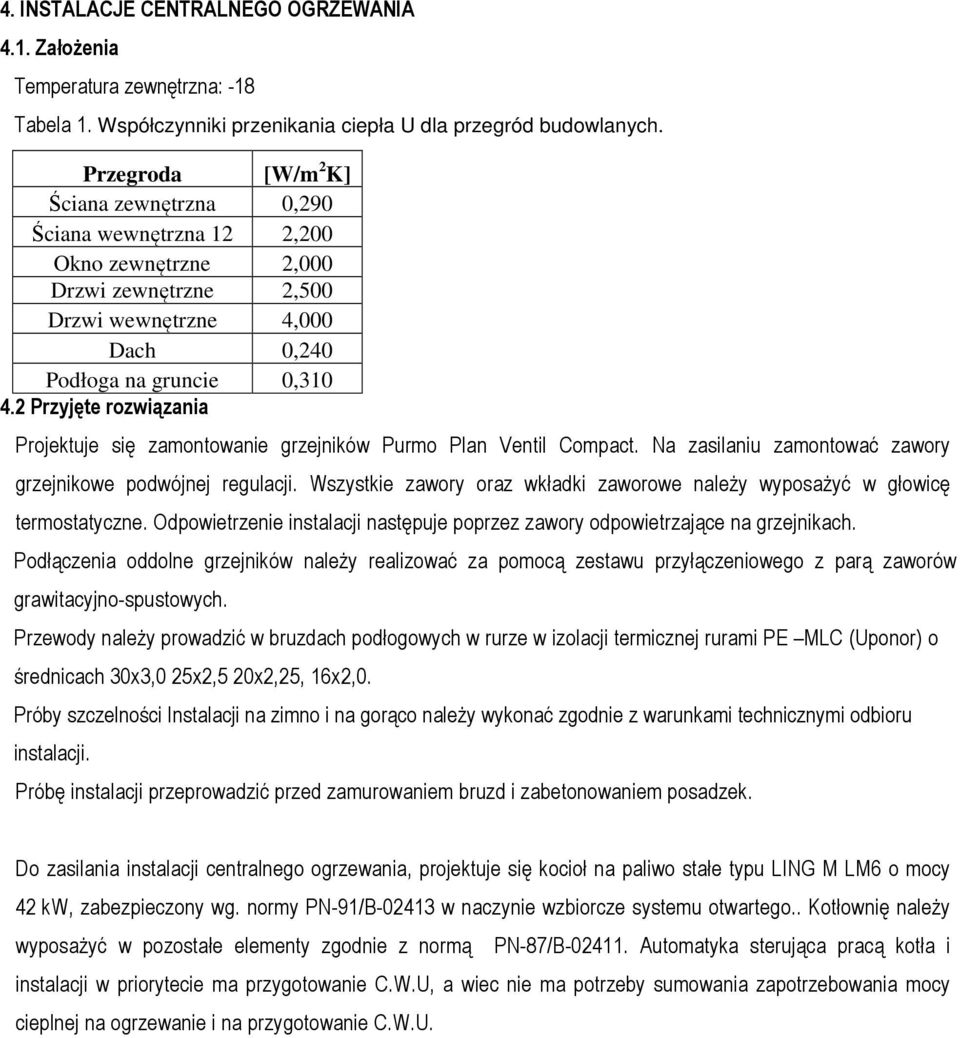

2 4. INSTALACJE CENTRALNEGO OGRZEWANIA 4.1. Założenia Temperatura zewnętrzna: -18 Tabela 1. Współczynniki przenikania ciepła U dla przegród budowlanych. Przegroda [W/m 2 K] Ściana zewnętrzna 0,290 Ściana wewnętrzna 12 2,200 Okno zewnętrzne 2,000 Drzwi zewnętrzne 2,500 Drzwi wewnętrzne 4,000 Dach 0,240 Podłoga na gruncie 0, Przyjęte rozwiązania Projektuje się zamontowanie grzejników Purmo Plan Ventil Compact. Na zasilaniu zamontować zawory grzejnikowe podwójnej regulacji. Wszystkie zawory oraz wkładki zaworowe należy wyposażyć w głowicę termostatyczne. Odpowietrzenie instalacji następuje poprzez zawory odpowietrzające na grzejnikach. Podłączenia oddolne grzejników należy realizować za pomocą zestawu przyłączeniowego z parą zaworów grawitacyjno-spustowych. Przewody należy prowadzić w bruzdach podłogowych w rurze w izolacji termicznej rurami PE MLC (Uponor) o średnicach 30x3,0 25x2,5 20x2,25, 16x2,0. Próby szczelności Instalacji na zimno i na gorąco należy wykonać zgodnie z warunkami technicznymi odbioru instalacji. Próbę instalacji przeprowadzić przed zamurowaniem bruzd i zabetonowaniem posadzek. Do zasilania instalacji centralnego ogrzewania, projektuje się kocioł na paliwo stałe typu LING M LM6 o mocy 42 kw, zabezpieczony wg. normy PN-91/B w naczynie wzbiorcze systemu otwartego.. Kotłownię należy wyposażyć w pozostałe elementy zgodnie z normą PN-87/B Automatyka sterująca pracą kotła i instalacji w priorytecie ma przygotowanie C.W.U, a wiec nie ma potrzeby sumowania zapotrzebowania mocy cieplnej na ogrzewanie i na przygotowanie C.W.U.

2 Przyjęte rozwiązania Projektuje się zamontowanie grzejników Purmo Plan Ventil Compact. Na zasilaniu zamontować zawory grzejnikowe podwójnej regulacji.

3 Tabela 1. Zestawienie pomieszczeń Symbol Pomieszczenia θi [ C] Liczba grzejników Φ Φwym Φop Φgrz Wynik. Φop Wynik. Φgrz Wynik. Φdz Pokrycie strat [%] Kondygnacja 0, Rzędna 0,5m, Jednostka budynku 01 Komunikacja 20 BRAK Kotłownia 16 1 k Magazyn 12 1 k Magazyn 12 BRAK Magazyn 12 1 k Pom. admin 20 1 k Pom. gosp 20 1 k Przedsionek 16 BRAK Sala zabaw 20 8 k Skład opału 12 1 k Szatnia 20 1 k WC damskie 20 1 k WC męskie 20 1 k WC niepeł k Wiatrołap 12 BRAK Zaplecze socjalne 20 2 k

Φdz Pokrycie strat [%] Kondygnacja 0, Rzędna 0,5m, Jednostka budynku 01 Komunikacja 20 BRAK 470 0 0 0 0 0 0 Kotłownia 16 1 k 537 537 0 537 0 537 0 100 Magazyn 12 1 k 31 298 0 298 0 298 0 100 Magazyn

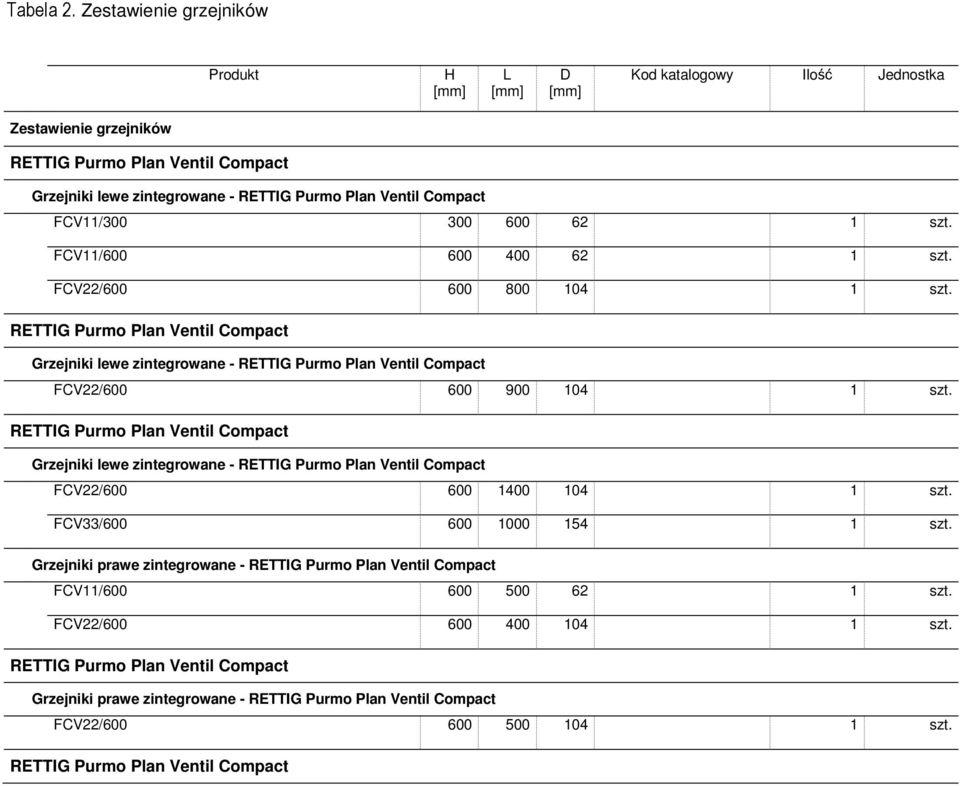

4 Tabela 2. Zestawienie grzejników Produkt H [mm] L [mm] D [mm] Kod katalogowy Ilość Jednostka Zestawienie grzejników Grzejniki lewe zintegrowane - FCV11/ szt. FCV11/ szt. FCV22/ szt. Grzejniki lewe zintegrowane - FCV22/ szt. Grzejniki lewe zintegrowane - FCV22/ szt. FCV33/ szt. Grzejniki prawe zintegrowane - FCV11/ szt. FCV22/ szt. Grzejniki prawe zintegrowane - FCV22/ szt.

zintegrowane - FCV11/300 300 600 62 1 szt. FCV11/600 600 400 62 1 szt. FCV22/600 600 800 104 1 szt.

5 Grzejniki prawe zintegrowane - FCV22/ szt. Grzejniki prawe zintegrowane - FCV22/ szt. Grzejniki prawe zintegrowane - FCV22/ szt. Grzejniki prawe zintegrowane - FCV22/ szt. FCV33/ szt. Grzejniki prawe zintegrowane - FCV33/ szt.

Grzejniki prawe zintegrowane - FCV22/600 600 1000 104 1 szt.

6 5. UWAGI KOŃCOWE Całość robót wykonać zgodnie z: - Warunkami technicznymi wykonania i odbioru robót budowlano montażowych, cz. II, Instalacje sanitarne i przemysłowe, - Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakimi powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75 z 2002r. poz. 680), - obowiązującymi przepisami BHP i p. poż, - aktualnymi branżowymi normami i przepisami. Opracował:

2002r. w sprawie warunków technicznych, jakimi powinny odpowiadać budynki i ich usytuowanie (Dz. U.
