Projekt wykonawczy instalacji c.o. dla budynku mieszkalnego wielorodzinnego ul. Prusa we Wrocławiu

Wielkość: px
Rozpocząć pokaz od strony:

Download "Projekt wykonawczy instalacji c.o. dla budynku mieszkalnego wielorodzinnego ul. Prusa we Wrocławiu"

Transkrypt

1 SPIS TREŚCI: Spis treści...1 Spis rysunków...1 Opis techniczny Dane ogólne Opis stanu istniejącego Opis zakresu opracowania Instalacja centralnego ogrzewania Uzbrojenie zewnętrzne Informacja o planie bezpieczeństwa i ochronie zdrowia Obliczenia...7 SPIS RYSUNKÓW: L.p. Tytuł rysunku Nr rys. Skala 1 Plan zagospodarowania terenu IS-00 1:500 2 Rzut piwnic instal c.o. IS-01 1:100 3 Rzut parteru instal c.o. IS-02 1:100 4 Rzut I piętra instal c.o. IS-03 1:100 5 Rzut II piętra instal c.o. IS-04 1:100 6 Rzut III piętra instal c.o. IS-05 1:100 7 Rzut IV piętra instal c.o. IS-06 1:100 8 Rozwiniecie instalacji co IS-07 1:100 1

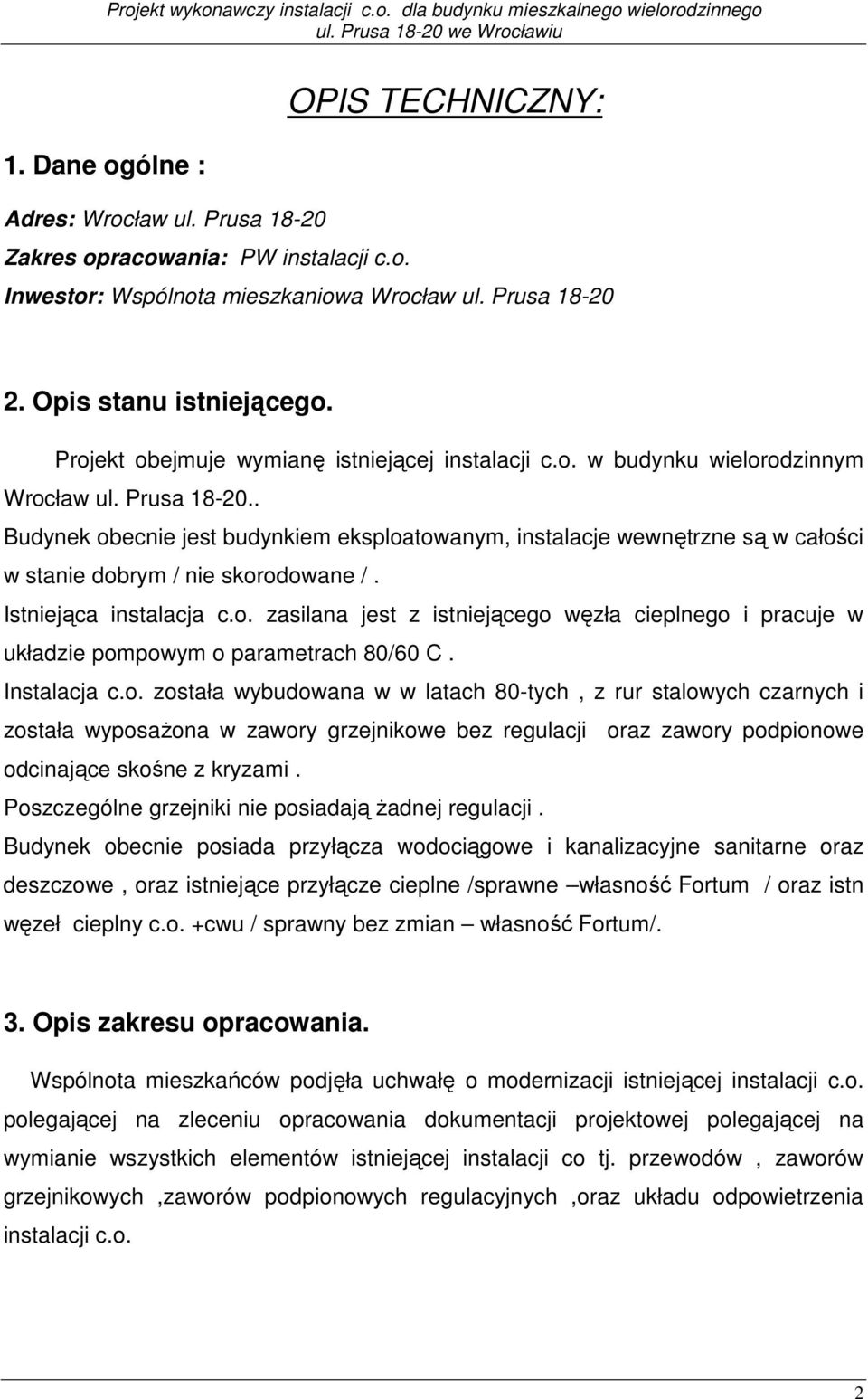

2 1. Dane ogólne : OPIS TECHNICZNY: Adres: Wrocław ul. Prusa Zakres opracowania: PW instalacji c.o. Inwestor: Wspólnota mieszkaniowa Wrocław ul. Prusa Opis stanu istniejącego. Projekt obejmuje wymianę istniejącej instalacji c.o. w budynku wielorodzinnym Wrocław ul. Prusa Budynek obecnie jest budynkiem eksploatowanym, instalacje wewnętrzne są w całości w stanie dobrym / nie skorodowane /. Istniejąca instalacja c.o. zasilana jest z istniejącego węzła cieplnego i pracuje w układzie pompowym o parametrach 80/60 C. Instalacja c.o. została wybudowana w w latach 80-tych, z rur stalowych czarnych i została wyposaŝona w zawory grzejnikowe bez regulacji oraz zawory podpionowe odcinające skośne z kryzami. Poszczególne grzejniki nie posiadają Ŝadnej regulacji. Budynek obecnie posiada przyłącza wodociągowe i kanalizacyjne sanitarne oraz deszczowe, oraz istniejące przyłącze cieplne /sprawne własność Fortum / oraz istn węzeł cieplny c.o. +cwu / sprawny bez zmian własność Fortum/. 3. Opis zakresu opracowania. Wspólnota mieszkańców podjęła uchwałę o modernizacji istniejącej instalacji c.o. polegającej na zleceniu opracowania dokumentacji projektowej polegającej na wymianie wszystkich elementów istniejącej instalacji co tj. przewodów, zaworów grzejnikowych,zaworów podpionowych regulacyjnych,oraz układu odpowietrzenia instalacji c.o. 2

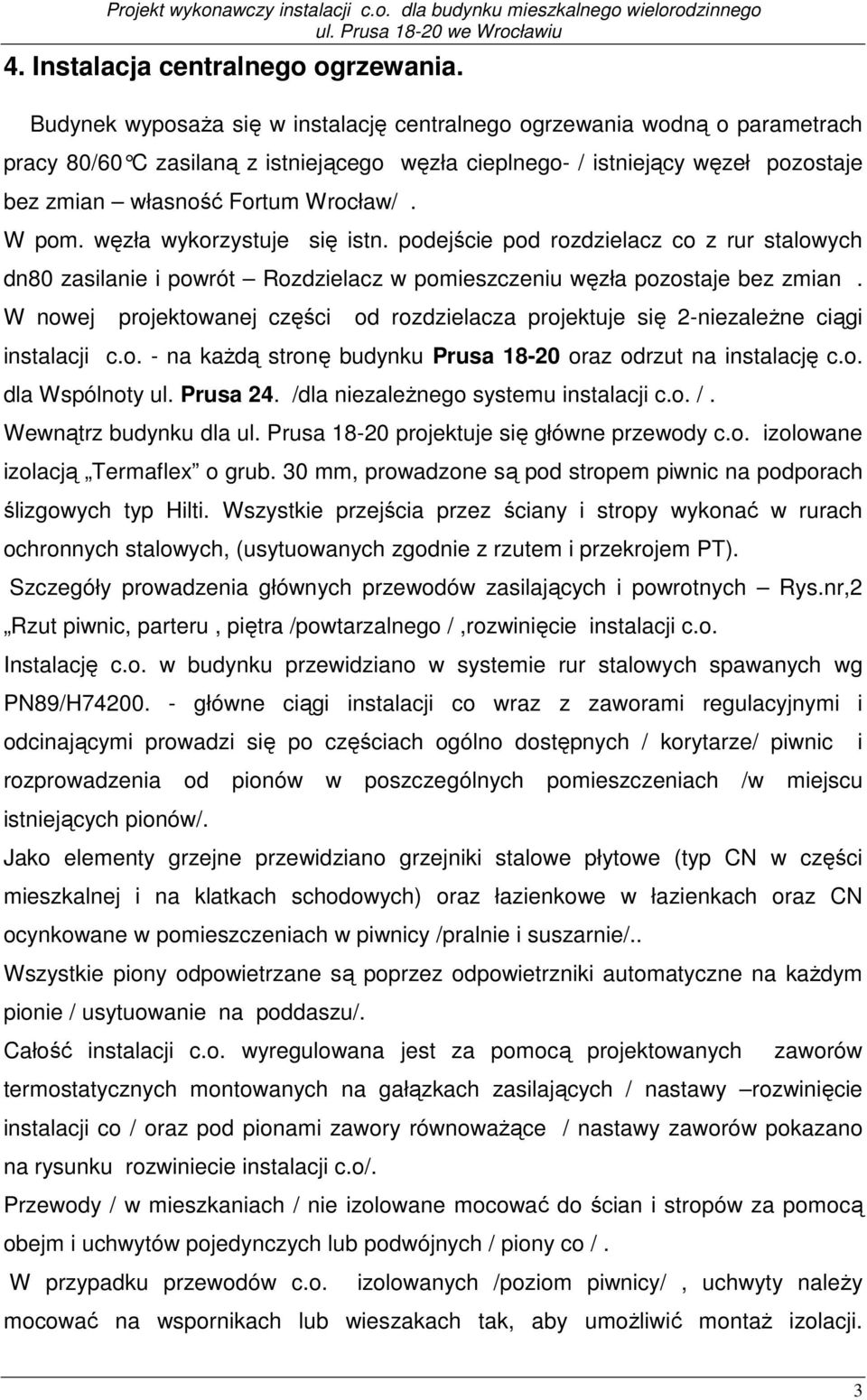

3 4. Instalacja centralnego ogrzewania. Budynek wyposaŝa się w instalację centralnego ogrzewania wodną o parametrach pracy 80/60 C zasilaną z istniejącego węzła cieplnego- / istniejący węzeł pozostaje bez zmian własność Fortum Wrocław/. W pom. węzła wykorzystuje się istn. podejście pod rozdzielacz co z rur stalowych dn80 zasilanie i powrót Rozdzielacz w pomieszczeniu węzła pozostaje bez zmian. W nowej projektowanej części od rozdzielacza projektuje się 2-niezaleŜne ciągi instalacji c.o. - na kaŝdą stronę budynku Prusa oraz odrzut na instalację c.o. dla Wspólnoty ul. Prusa 24. /dla niezaleŝnego systemu instalacji c.o. /. Wewnątrz budynku dla ul. Prusa projektuje się główne przewody c.o. izolowane izolacją Termaflex o grub. 30 mm, prowadzone są pod stropem piwnic na podporach ślizgowych typ Hilti. Wszystkie przejścia przez ściany i stropy wykonać w rurach ochronnych stalowych, (usytuowanych zgodnie z rzutem i przekrojem PT). Szczegóły prowadzenia głównych przewodów zasilających i powrotnych Rys.nr,2 Rzut piwnic, parteru, piętra /powtarzalnego /,rozwinięcie instalacji c.o. Instalację c.o. w budynku przewidziano w systemie rur stalowych spawanych wg PN89/H główne ciągi instalacji co wraz z zaworami regulacyjnymi i odcinającymi prowadzi się po częściach ogólno dostępnych / korytarze/ piwnic rozprowadzenia od pionów w poszczególnych pomieszczeniach /w miejscu istniejących pionów/. Jako elementy grzejne przewidziano grzejniki stalowe płytowe (typ CN w części mieszkalnej i na klatkach schodowych) oraz łazienkowe w łazienkach oraz CN ocynkowane w pomieszczeniach w piwnicy /pralnie i suszarnie/.. Wszystkie piony odpowietrzane są poprzez odpowietrzniki automatyczne na kaŝdym pionie / usytuowanie na poddaszu/. Całość instalacji c.o. wyregulowana jest za pomocą projektowanych i zaworów termostatycznych montowanych na gałązkach zasilających / nastawy rozwinięcie instalacji co / oraz pod pionami zawory równowaŝące / nastawy zaworów pokazano na rysunku rozwiniecie instalacji c.o/. Przewody / w mieszkaniach / nie izolowane mocować do ścian i stropów za pomocą obejm i uchwytów pojedynczych lub podwójnych / piony co /. W przypadku przewodów c.o. izolowanych /poziom piwnicy/, uchwyty naleŝy mocować na wspornikach lub wieszakach tak, aby umoŝliwić montaŝ izolacji. 3

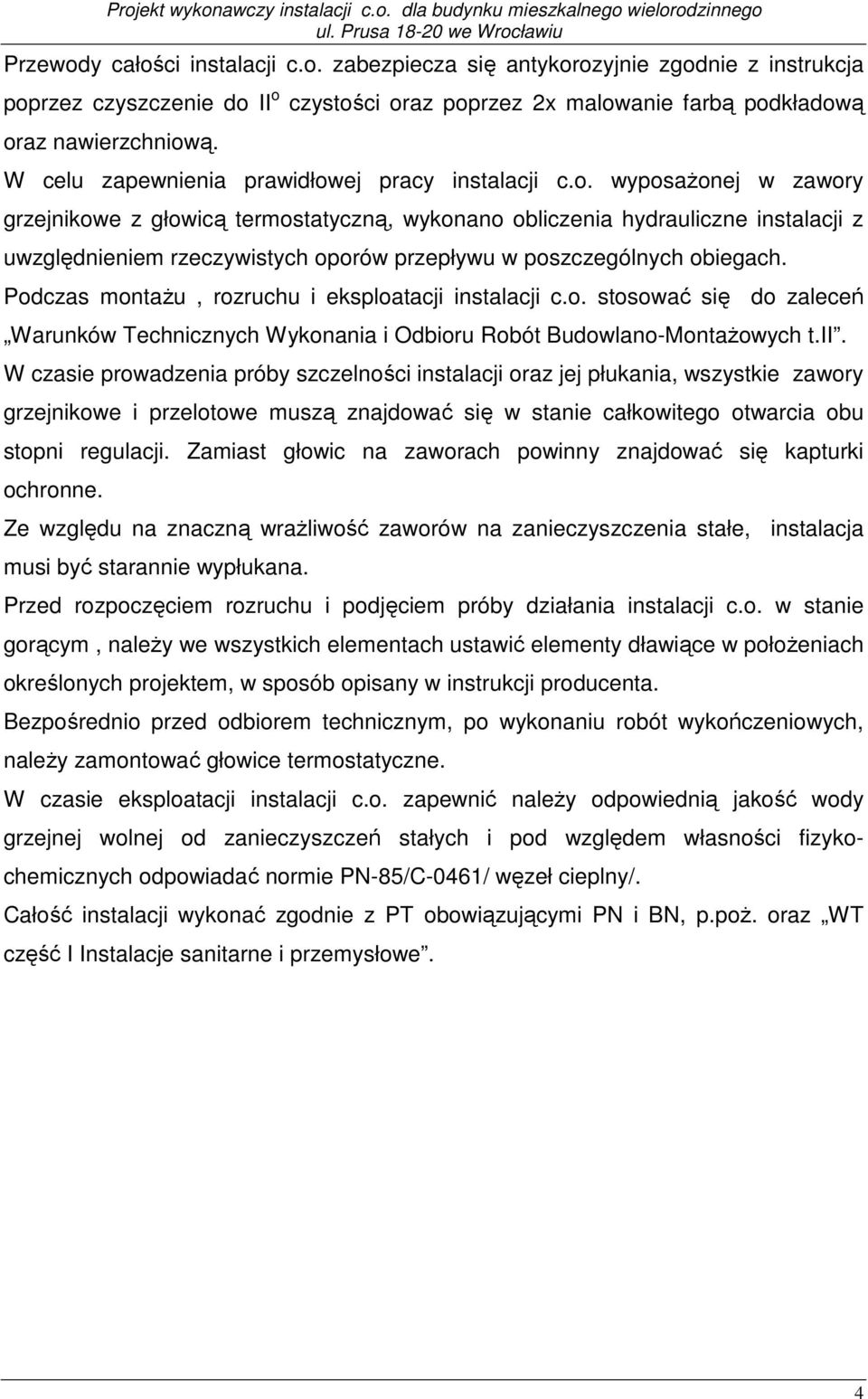

4 Przewody całości instalacji c.o. zabezpiecza się antykorozyjnie zgodnie z instrukcja poprzez czyszczenie do II o czystości oraz poprzez 2x malowanie farbą podkładową oraz nawierzchniową. W celu zapewnienia prawidłowej pracy instalacji c.o. wyposaŝonej w zawory grzejnikowe z głowicą termostatyczną, wykonano obliczenia hydrauliczne instalacji z uwzględnieniem rzeczywistych oporów przepływu w poszczególnych obiegach. Podczas montaŝu, rozruchu i eksploatacji instalacji c.o. stosować się do zaleceń Warunków Technicznych Wykonania i Odbioru Robót Budowlano-MontaŜowych t.ii. W czasie prowadzenia próby szczelności instalacji oraz jej płukania, wszystkie zawory grzejnikowe i przelotowe muszą znajdować się w stanie całkowitego otwarcia obu stopni regulacji. Zamiast głowic na zaworach powinny znajdować się kapturki ochronne. Ze względu na znaczną wraŝliwość zaworów na zanieczyszczenia stałe, instalacja musi być starannie wypłukana. Przed rozpoczęciem rozruchu i podjęciem próby działania instalacji c.o. w stanie gorącym, naleŝy we wszystkich elementach ustawić elementy dławiące w połoŝeniach określonych projektem, w sposób opisany w instrukcji producenta. Bezpośrednio przed odbiorem technicznym, po wykonaniu robót wykończeniowych, naleŝy zamontować głowice termostatyczne. W czasie eksploatacji instalacji c.o. zapewnić naleŝy odpowiednią jakość wody grzejnej wolnej od zanieczyszczeń stałych i pod względem własności fizykochemicznych odpowiadać normie PN-85/C-0461/ węzeł cieplny/. Całość instalacji wykonać zgodnie z PT obowiązującymi PN i BN, p.poŝ. oraz WT część I Instalacje sanitarne i przemysłowe. 4

5 5. UZBROJENIE ZEWNĘTRZNE. 5.1 Przyłącze kanalizacji sanitarnej. Budynek wyposaŝony jest w instalację kanalizacyjną odprowadzającą ścieki do istniejącej kanalizacji sanitarnej budynku d150 poprzez /istn/ studzienki rewizyjne z pcv d=1000 z włazami typ cięŝki, przy pomocy istniejących przyłączy kanalizacyjnych d Przyłącze kanalizacji deszczowej. Wody opadowe odprowadza się do istniejącej sieci kanalizacji deszczowej w ul.prusa z wykorzystaniem trasy istniejących przyłączy kanalizacji deszczowej. Pozostaje bez zmian /nie jest tematem opracowania Przyłącze wodociągowe. Wykorzystuje się istniejącą sieć wodociągową w ul.prusa przyłącze wodociągowe z rur dn 50 /stal/./ pozostaje bez zmian/. / nie jest tematem opracowania/. dn100 i istniejące 5.4. Przyłącze cieplne. Budynek ul.prusa jest zasilany z istniejącej sieci cieplnej wraz z węzłem cieplnym / nie jest tematem opracowania/. 6. Informacja o planie bezpieczeństwa i ochrony zdrowia Dla powyŝszej inwestycji, na mocy ustawy z dnia r. o zmianie ustawy Prawo Budowlane (DZU Nr.129 poz.1439 art.21a), kierownik budowy nie jest zobowiązany do sporządzenia planu bezpieczeństwa i ochrony zdrowia. 1. Zakres robót: PLAN BEZPIECZEŃSTWA I OCHRONY ZDROWIA 5

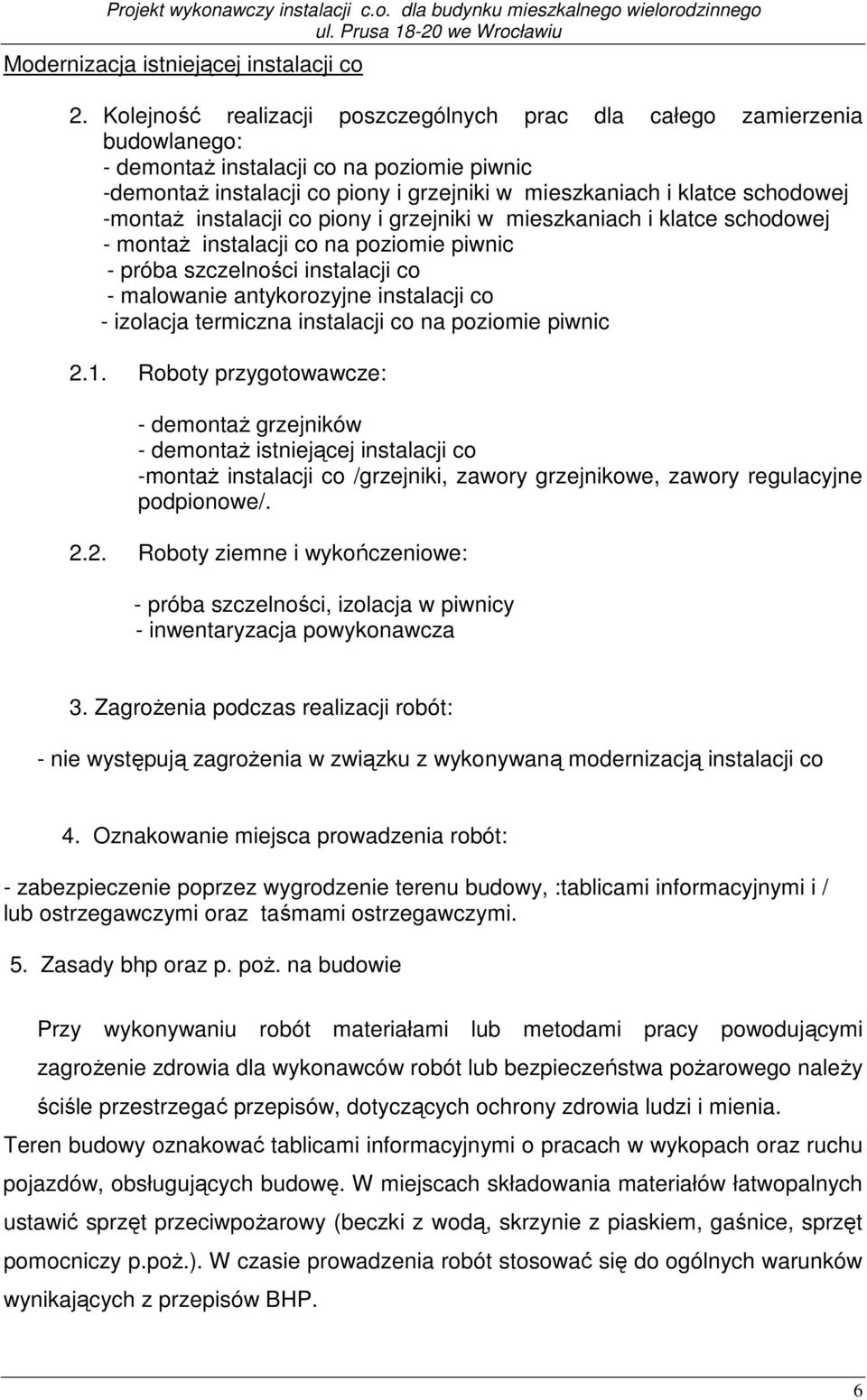

6 Modernizacja istniejącej instalacji co 2. Kolejność realizacji poszczególnych prac dla całego zamierzenia budowlanego: - demontaŝ instalacji co na poziomie piwnic -demontaŝ instalacji co piony i grzejniki w mieszkaniach i klatce schodowej -montaŝ instalacji co piony i grzejniki w mieszkaniach i klatce schodowej - montaŝ instalacji co na poziomie piwnic - próba szczelności instalacji co - malowanie antykorozyjne instalacji co - izolacja termiczna instalacji co na poziomie piwnic 2.1. Roboty przygotowawcze: - demontaŝ grzejników - demontaŝ istniejącej instalacji co -montaŝ instalacji co /grzejniki, zawory grzejnikowe, zawory regulacyjne podpionowe/ Roboty ziemne i wykończeniowe: - próba szczelności, izolacja w piwnicy - inwentaryzacja powykonawcza 3. ZagroŜenia podczas realizacji robót: - nie występują zagroŝenia w związku z wykonywaną modernizacją instalacji co 4. Oznakowanie miejsca prowadzenia robót: - zabezpieczenie poprzez wygrodzenie terenu budowy, :tablicami informacyjnymi i / lub ostrzegawczymi oraz taśmami ostrzegawczymi. 5. Zasady bhp oraz p. poŝ. na budowie Przy wykonywaniu robót materiałami lub metodami pracy powodującymi zagroŝenie zdrowia dla wykonawców robót lub bezpieczeństwa poŝarowego naleŝy ściśle przestrzegać przepisów, dotyczących ochrony zdrowia ludzi i mienia. Teren budowy oznakować tablicami informacyjnymi o pracach w wykopach oraz ruchu pojazdów, obsługujących budowę. W miejscach składowania materiałów łatwopalnych ustawić sprzęt przeciwpoŝarowy (beczki z wodą, skrzynie z piaskiem, gaśnice, sprzęt pomocniczy p.poŝ.). W czasie prowadzenia robót stosować się do ogólnych warunków wynikających z przepisów BHP. 6

7 OŚWIADCZENIE Zgodnie z art. 20 ust. 1 pkt 1b Ustawy Prawo budowlane nie dopuszcza się zmiany do zatwierdzonego projektu, które uznane są za istotne w art. 36a pkt 5 w/w ustawy. 7. OBLICZENIA 7.1 / ZAPOTRZEBOWANIE CIEPŁA Zapotrzebowanie ciepła obliczono za pomocą programu OZC wynosi Qco = 99,36 kw -PRUSA ) Zaprojektowano dwa niezaleŝne obiegi instalacji co / wykorzystuje się istn układ pompowy w istn. węźle cieplnym/. 2) Układ dla instalacji c.o. Prusa /opracowany/ 3) Układ dla instalacji c.o. Prusa 24 /wg oddzielnego opracowania / 4/ Istniejący węzeł cieplny dane z PT węzła cieplnego Fortum Wrocław / nie jest tematem opracowania /. Opracował inŝ. Janusz Bryś 7
