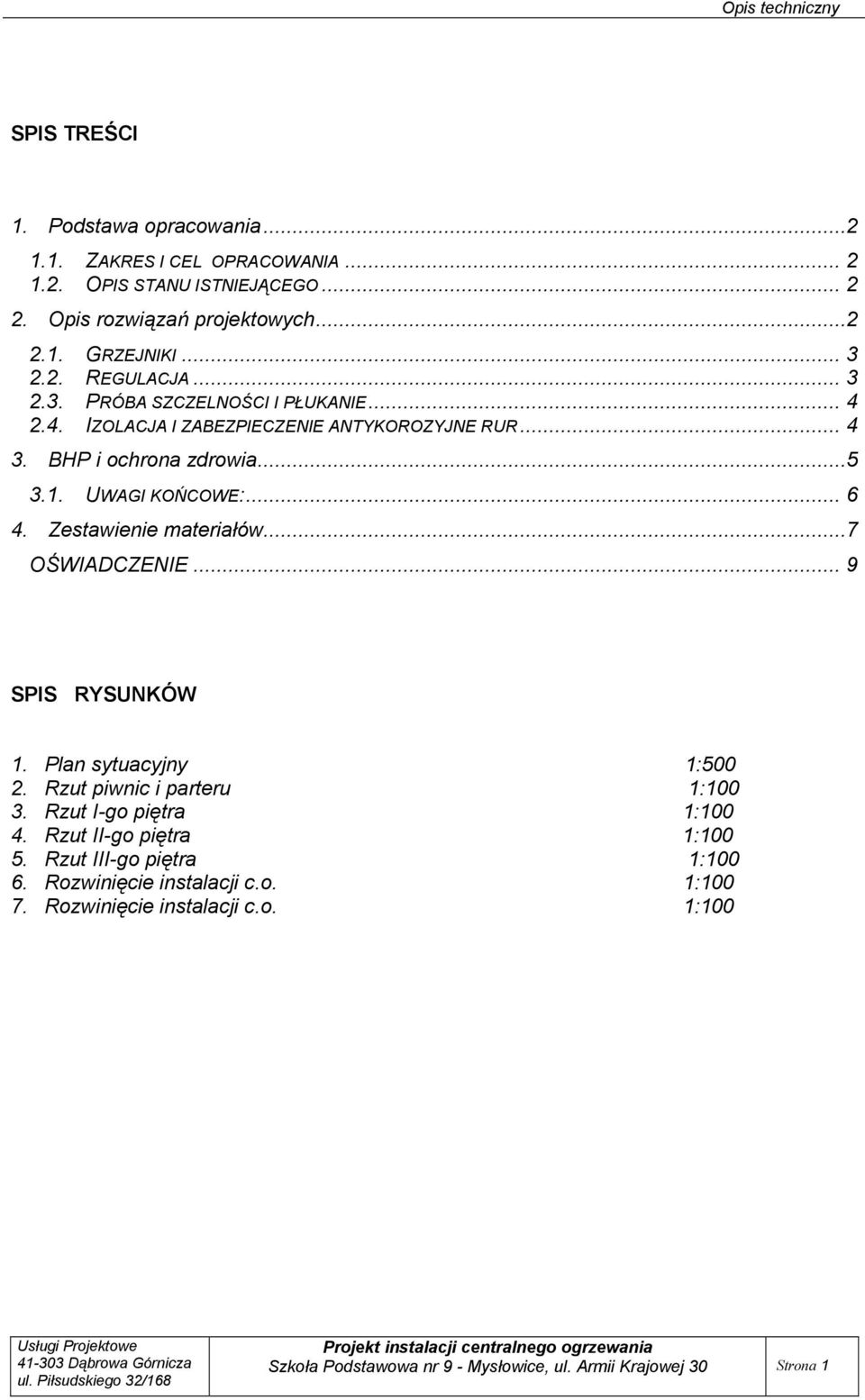

1 SPIS TREŚCI 1. Podstawa opracowania ZAKRES I CEL OPRACOWANIA OPIS STANU ISTNIEJĄCEGO Opis rozwiązań projektowych GRZEJNIKI REGULACJA PRÓBA SZCZELNOŚCI I PŁUKANIE IZOLACJA I ZABEZPIECZENIE ANTYKOROZYJNE RUR BHP i ochrona zdrowia UWAGI KOŃCOWE: Zestawienie materiałów...7 OŚWIADCZENIE... 9 SPIS RYSUNKÓW 1. Plan sytuacyjny 1: Rzut piwnic i parteru 1: Rzut I-go piętra 1: Rzut II-go piętra 1: Rzut III-go piętra 1: Rozwinięcie instalacji c.o. 1: Rozwinięcie instalacji c.o. 1:100 Szkoła Podstawowa nr 9 - Mysłowice, ul. Armii Krajowej 30 Strona 1

2 Opis techniczny do projektu instalacji centralnego ogrzewania w budynku Szkoły Podstawowej nr 9 w Mysłowice przy ul. Armii Krajowej Podstawa opracowania -umowa nr /05 -inwentaryzacja budowlana do celów opracowania instalacji c.o. -projekt węzła c.o. -obowiązujące normy i przepisy 1.1.Zakres i cel opracowania Zakres opracowania obejmuje projekt wymiany instalacji centralnego ogrzewania w budynku Szkoły Podstawowej nr 9 zlokalizowanym w miejscowości Mysłowice przy ul. Armii Krajowej 30. Celem opracowania jest wymiana starej instalacji c.o. na nową, wymiana grzejników na płytowe i zabudowa zaworów termostatycznych przy grzejnikach. 1.2.Opis stanu istniejącego Budynek Szkoły Podstawowej wyposażony jest w instalacje centralnego ogrzewania wykonaną w tradycji z rur stalowych czarnych łączonych przez spawanie, grzejniki zastosowane żeliwne typu S-130, oraz w grzejniki panelowe i z rur stalowych ożebrowanych. Instalacja centralnego ogrzewania rozprowadzona jest pod stropem piwnic, natomiast w części niepodpiwniczonej w kanale murowanym - korytarz na parterze i pomieszczenia przy sali gimnastycznej wymiarów kanału nie można stwierdzić. Odpowietrzenie instalacji automatyczne poprzez zawory odpowietrzające na pionach. Zawory grzejnikowe proste ( zniszczone). Instalacja wykonana była wykonana w latach sześćdziesiątych jako pompowa z kotłami opalanymi koksem w systemie otwartym, w roku 1987 po awarii kotłowni zabudowano stacje wymienników i wykonano układ instalacji zamkniety. 2. Opis rozwiązań projektowych Założenia do projektu -instalację wykonać z rur stalowych czarnych bez szwu -parametry obliczeniowe instalacji 80/60 o C -zawory termostatyczne przyjęto firmy Danfoss -grzejniki płytowe przyjęto firmy Brugman Szkoła Podstawowa nr 9 - Mysłowice, ul. Armii Krajowej 30 Strona 2

3 Zapotrzebowanie ciepła dla budynku wynosi na podstawie obliczeń OZC Część szkoły - Q = 175,0 kw Ciśnienie dyspozycyjne dla obiegu szkoła - ΔH 20,4 kpa Instalację centralnego ogrzewania w budynku prowadzona w kanałach wykonać z rur polipropylenowych PP-R PN 20 Stabi Glas( SDR 7,4) pozostałą instalację wykonać z rur stalowych czarnych bez szwu łączonych przez spawanie. Przewody prowadzić pod stropem piwnicy z zamocowaniem na uchwytach metalowo gumowych, w pomieszczeniach klas prowadzić po ścianach z przymocowaniem rur uchwytami metalowo-gumowymi. Przebieg prowadzonych rur i średnice przedstawiono na rzucie poszczególnych kondygnacji i rozwinięciu instalacji. Przewody instalacji centralnego ogrzewania prowadzone w kanale centralnego ogrzewania ( w część Sali gimnastycznej) prowadzić na wspornikach wykonanych z kątownika 50x50x5 w rozstawie co 1,5m. Dla zapewnienia swobodnego przemieszczania się przewodów centralnego ogrzewania układać je z zachowaniem samokompensacji przewodów. Połączenie armatury odcinającej i zaworów grzejnikowych gwintowane. Do regulacji ilości ciepła i regulowaniu temperatury w pomieszczeniu przewidziano zawory grzejnikowe termostatyczne typu RTD-N 15prosty nr 013L3704 z głowicą termostatyczną typ RTD 3120 zabezpieczoną przed manipulacja firmy Danfoss i zawory powrotne proste typ RLV 15. Odpowietrzenie instalacji poprzez zabudowę zaworów odpowietrzających 15 z zaworem stopowym na pionach. Przewody prowadzone w piwnicy w kanale zaizolować pianką typ FRZ grubości 20mm firmy Termaflex Grzejniki Zaprojektowano grzejniki płytowe Brugman Kompakt typ KP,21s,22, o wysokości H = 500, 600,mm, miejsce lokalizacji grzejników przedstawiono na rzutach poszczególnych kondygnacji Regulacja Zaprojektowana regulacja hydrauliczna przewiduje zamontowanie zaworów termostatycznych przy każdym grzejniku. Wstępne nastawy zaworów termostatycznych należy ustawić według rysunku rozwinięcia instalacji c.o. Obliczenia średnic przewodów, wielkości nastawy zaworów termostatycznych wykonano na komputerze za pomocą programu IN2co firmy Instal System. Projektowane zawory termostatyczne służą do regulacji ilości ciepła dopływającego do grzejników i utrzymania w Szkoła Podstawowa nr 9 - Mysłowice, ul. Armii Krajowej 30 Strona 3

4 pomieszczeniu żądanej temperatury, a tym samym umożliwiają oszczędzanie energii cieplnej. 2.3.Próba szczelności i płukanie Ze względu na znaczną wrażliwość nowoczesnej armatury na zanieczyszczenia mechaniczne zawarte w wodzie grzejnej, po zakończeniu prac instalacyjnych należy przeprowadzić dwukrotne płukanie instalacji zimną wodą. Próbę szczelności instalacji i rozruch na gorąco wykonać zgodnie z,,warunkami technicznymi wykonania i odbioru instalacji ogrzewczych", zeszyt 6. Próbę szczelności wykonać zgodnie z wymogami normy PN-B na ciśnienie pr+2 lecz nie mniej niż 4 bary, w czasie przeprowadzania płukania instalacji i próby szczelności instalacji wszystkie zawory grzejnikowe i przelotowe muszą znajdować się w stanie całkowitego otwarcia, a zawory termostatyczne powinny mieć nałożone kapturki ochronne zamiast głowic termostatycznych. Naczynie przeponowe powinno być odłączone. Badanie urządzeń zabezpieczających instalacje ogrzewania wodnego systemu zamkniętego należy przeprowadzić zgodnie z wymaganiami normy PN-91/B-02419, po przeprowadzeniu próby szczelności instalacji ogrzewania na zimno. Przed rozpoczęciem rozruchu i próby instalacji na gorąco należy we wszystkich zaworach ze wstępną regulacją ustawić nastawy zgodnie z dokumentacją techniczną. Po wykonaniu wszystkich robót wykończeniowych, bezpośrednio przed odbiorem technicznym, należy zamontować głowice termostatyczne Izolacja i zabezpieczenie antykorozyjne rur Przewody instalacji centralnego ogrzewania przed izolacja należy zabezpieczyć farbą olejną do gruntowania ogólnego stosowania i farbą nawierzchniową olejną ogólnego stosowani., Przewody prowadzone w kanale i w piwnicy izolować pianką typu Tremaflex FRZ grubości 20 mm firmy Termaflex. Szkoła Podstawowa nr 9 - Mysłowice, ul. Armii Krajowej 30 Strona 4

5 3. BHP i ochrona zdrowia Zgodnie za Dz.U z dnia 17 września 2002 Nr 151 poz.1256 w sprawie szczegółowego zakresu i form planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzaju robót budowlanych, stwarzających zagrożenia bezpieczeństwa i zdrowia ludzi kierownik budowy sporządza plan bezpieczeństwa i ochrony zdrowia, zwany dalej plan bioz, który powinien zawierać: -stronę tytułową, -część opisową, -część rysunkową W czasie budowy obiektu będą występować następujące roboty stwarzające zagrożenie bezpieczeństwa i zdrowia ludzi: -montaż instalacji centralnego ogrzewania z rur stalowych; -montaż instalacji centralnego ogrzewania z rur PP-R; -montaż grzejników; -roboty spawalnicze; -roboty zgrzewania; -roboty demontażowe instalacji centralnego ogrzewania; Dla ww. robót Kierownik budowy jest zobowiązany sporządzić lub zapewnić sporządzenie, przed rozpoczęciem budowy planu bezpieczeństwa i ochrony zdrowia, uwzględniającego specyfikę obiektu budowlanego, warunki prowadzenia robót budowlanych i przepisy BHP, zawierające następujące informacje: plan zagospodarowania placu budowy z rozmieszczeniem wewnętrznych ciągów komunikacyjnych, granic stref ochronnych, urządzeń przeciwpożarowych i sprzętu ratunkowego; zakres robót i kolejność realizacji poszczególnych etapów robót; informacje dotyczące przewidywanych zagrożeń występujących podczas realizacji; informacje dotyczące wydzielenia i oznakowania miejsca prowadzenia robót stwarzających zagrożenie; informacje o sposobie prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych zawierające: o określenie zasad postępowania w przypadku wystąpienia zagrożenia, o określenie środków ochrony indywidualnej, zabezpieczających przed skutkami zagrożeń, o określenie zasad bezpośredniego nadzoru nad pracami niebezpiecznymi wraz z wyznaczeniem osób odpowiedzialnych za nadzór; o określenie sposobu przechowywania i przemieszczania materiałów na terenie budowy; o wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych; o wskazanie miejsca przechowywania dokumentacji budowy oraz dokumentów niezbędnych do prawidłowej eksploatacji maszyn i innych urządzeń technicznych. Szkoła Podstawowa nr 9 - Mysłowice, ul. Armii Krajowej 30 Strona 5

6 Zapewnienie bezpieczeństwa i ochrony zdrowia w trakcie eksploatacji obiektu 1/ ROZPORZĄDZENIE MINISTRA PRACY I POLITYKI SPOŁECZNEJ z dnia 14 marca 2000 r. w sprawie bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych. (Dz. U. Nr 26, poz. 313, 2000 r. ) 2/ ROZPORZĄDZENIE MINISTRA PRACY I POLITYKI SOCJALNEJ z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy. (Dz. U. Nr 129, poz. 844, 1997 r.; zm.: Dz.U. Nr 91 z 2002 r., poz.811 ) 3/ ROZPORZĄDZENIE MINISTAR INFRASTRUKTURY z dn w sprawie bezpieczeństwa i higieny pracy podczas wykonywaniu robót budowlanych ( Dz.U. Nr 47 z 2003 r. poz.401 ) 4/ ROZPORZĄDZENIE MINISTRA SPRAW WEWNĘTRZNYCH I ADMINISTRACJI z dn w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów ( Dz.U. Nr 121 z 2003 r., poz ) 5/ USTAWA Prawo ochrony środowiska z dnia 27 kwietnia 2001 r (Dz. U. Nr 62, poz. 627) 3.1.Uwagi końcowe: - całość robót wykonać zgodnie z Warunkami technicznymi wykonania i odbioru instalacji grzewczych zeszyt 6 i przestrzeganiem przepisów bhp - Warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych - materiały użyte do wykonania powinny posiadać dopuszczenie do stosowania w budownictwie i posiadać stosowne atesty, a wyroby objęte wykazem stanowiącym załącznik do Rozporządzenia Rady Ministrów z r (Dz.U.nr. 5 z 2000R poz.53) uzyskały znak bezpieczeństwa B lub deklaracje zgodności - próbę szczelności wykonać zgodnie z normą PN-B przewody prowadzone przez przegrody budowlane zabezpieczyć rurami ochronnymi, firmy wykonawcze powinny posiadać stosowne uprawnienia do wykonania prac związanych z wykonaniem i montażem instalacji centralnego ogrzewania. - obliczenia strat ciepła i obliczenia hydrauliczne instalacji znajdują się w biurze Usługi Projektowe Dąbrowa Górnicza Szkoła Podstawowa nr 9 - Mysłowice, ul. Armii Krajowej 30 Strona 6

7 4. Zestawienie materiałów lp wyszczególnienie Ilość 1. Rura stalowa 17.2x2 320,0m Rury stalowe PN-/H Rura stalowa 21.3x ,0m Rury stalowe PN-/H Rura stalowa 26.9x2.3 27,0m Rury stalowe PN-/H Rura stalowa 48.3x2.9 2,0m Rury stalowe PN-/H Rura Stabi Glas PP-R PN 20-16mm 31,0m SDR 7,4 6. Rura Stabi Glas PP-R PN 20-20mm 15,0m SDR 7,4 7. Rura Stabi Glas PP-R PN 20-25mm 34,0m SDR 7,4 8. Rura Stabi Glas PP-R PN 20-32mm 94,0m SDR 7,4 9. Rura Stabi Glas PP-R PN 20-40mm 184,0m SDR 7,4 10. Rura Stabi Glas PP-R PN 20-50mm 80,0m SDR 7,4 11. Rura Stabi Glas PP-R PN 20-63mm 14,0m SDR 7,4 12. Zawór grzejnikowy prosty RTD-N 15prosty nr 013L3704 z głowicą termostatyczną typ RTD 3120 nr 118szt Danfoss 013L Zawór powrotny RLV 15 nr 013L szt Danfoss 14. KP /0,40 m. GDJ 4 BRUGMAN Kompakt KP 15. KP /0,48 m. GDJ 4 BRUGMAN Kompakt KP 16. KP /0,64 m. GDJ 4 BRUGMAN Kompakt KP 17. KP /0,56 m. GDJ 3 BRUGMAN Kompakt KP 18. KP /0,72 m. GDJ 3 BRUGMAN Kompakt KP 19. KP /0,8 m. 0,6 m. GDJ 11 BRUGMAN Kompakt KP 20. KP /0,88 m. 0,6 m. GDJ 14 BRUGMAN Kompakt KP 21. KP /0,96 m. 0,6 m. GDJ 14 BRUGMAN Kompakt KP 22. KP / 1,04 m. 0,6 m. GDJ 16 BRUGMAN Kompakt KP 23. KP /1,12 m. 0,6 m. GDJ 13 BRUGMAN Kompakt KP 24. KP /1,2 m. 0,6 m. GDJ 6 BRUGMAN Kompakt KP 25. KP /1,44 m. 0,6 m. GDJ 19 BRUGMAN Kompakt KP 26. KP /1,6 m. 0,6 m. GDJ 4 BRUGMAN Kompakt KP 27. KP /1,92 m. 0,6 m. GDJ 2 BRUGMAN Kompakt KP 28. KP 21s-500/0,4 m. GDJ 1 BRUGMAN Kompakt KP mm grubości 20mm m 2-5,27 TERMAFLEX mm grubości 20mm m 2-3,0 TERMAFLEX 31. Izolacja typ Thermaflex FRM na rurę 25 mm grubości 20mm m 2-6,97 TERMAFLEX mm grubości 20mm m 2-21,62 TERMAFLEX mm grubości 20mm m 2-47,84 TERMAFLEX mm grubości 20mm m 2-23,2 TERMAFLEX 35. Izolacja typ Thermaflex FRM na rurę 63 mm grubości 20mm m 2-4,48 TERMAFLEX 36. Zawór odpowietrzający 15 z zaworem stopowym szt Zawór kulowy 32 Szt.1 Szkoła Podstawowa nr 9 - Mysłowice, ul. Armii Krajowej 30 Strona 7

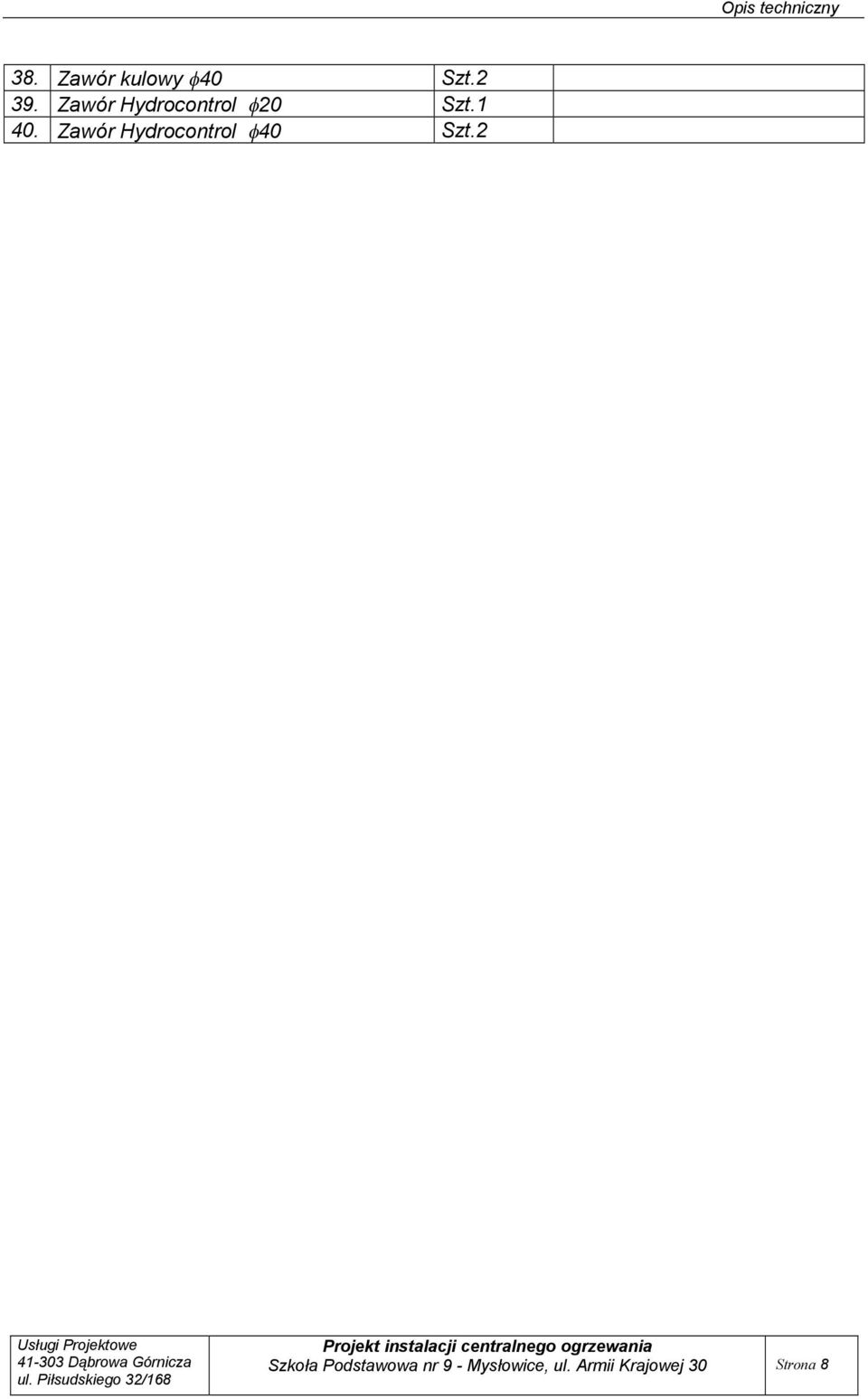

8 38. Zawór kulowy 40 Szt Zawór Hydrocontrol 20 Szt Zawór Hydrocontrol 40 Szt.2 Szkoła Podstawowa nr 9 - Mysłowice, ul. Armii Krajowej 30 Strona 8

9 Oświadczenie Na podstawie art.20 ust.4 ustawy z dnia 7 lipca 1994r. Prawo budowlane (jednolity tekst Dz. U. z 2003r. Nr207,poz z późniejszymi zmianami) Oświadczam, że projekt budowlany PROJEKT INSTALACJI CENTRALNEGO OGRZEWANIA, W SZKOLE PODSTAWOWEJ NR9 W MYSŁOWICACH PRZY UL. ARMII KRAJOWEJ 30 Został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Podpis projektanta DĄBROWA GÓRNICZA, GRUDZIEŃ Szkoła Podstawowa nr 9 - Mysłowice, ul. Armii Krajowej 30 Strona 9
